Как подключить водонагреватель своими руками – Обзор +Cхема и Dидео

Этапы установки

Рассмотрим типы водонагревателей

Ошибки при подключении и эксплуатации

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Первыми устройствами холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор. Вторыми нагрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости. Потребителями бытовой сферы в основном применяются накопительные бойлерные системы.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы. Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками (сквозными креплениями).

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом (синим/красным).

Монтаж накопительного водонагревателя своими руками

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

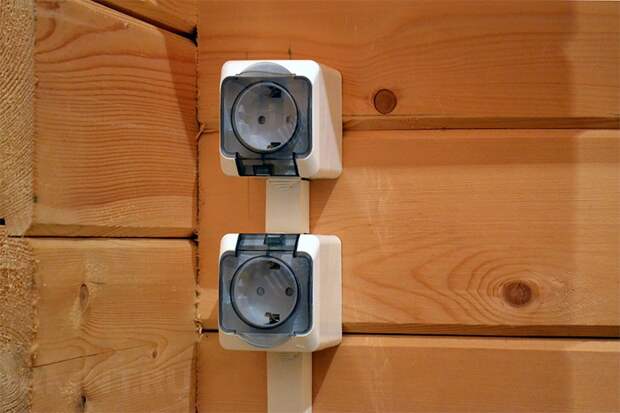

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

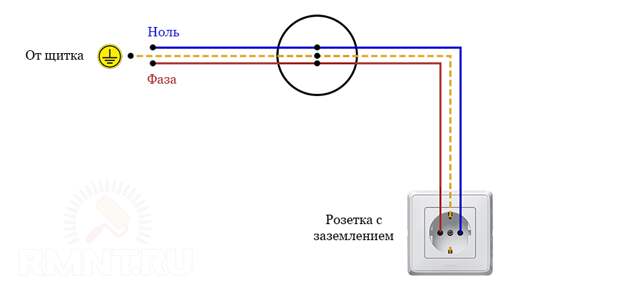

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешний вид УЗО

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

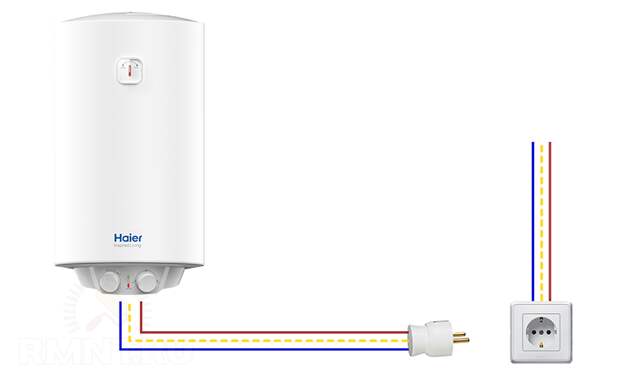

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

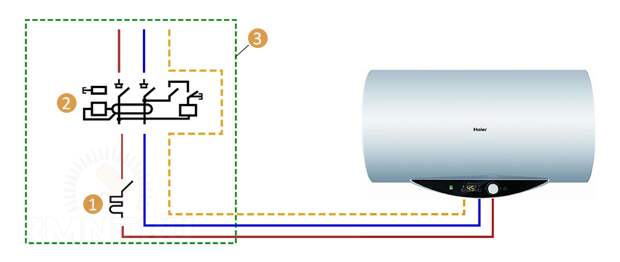

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

Правила пользования прибором

Использовать прибор накопительного типа можно сразу после первого запуска. Для этого нужно включить его и выбрать режим работы. На протяжении всей эксплуатации придется соблюдать некоторые правила. Они помогут увеличить срок службы бойлера.

• Перед включением проверяйте наличие воды в бачке. Это предотвратит выход из строя тэнов.
• На трубе, подающей воду в бойлер, рекомендуется устанавливать фильтр. Он будет защищать от попадания грязи, и снижать жесткость воды.
• В течение года минимум один раз проводите очистку накопителя от накипи.
• Периодически следите за работоспособностью защитного анода, меняйте при необходимости.

Аппараты проточного типа требуют соблюдения нескольких других правил.

• Перед включением питания проверьте напор воды. Слабая струя не позволит устройству нормально функционировать.
• В случае некомфортной температуры отрегулируйте ее кнопками на корпусе или вращением крана смесителя.
• Если местом установки нагревателя является ванная комната, организуйте защиту от брызг.
• Горячая вода больше не нужна – обязательно выключите устройство.

Оба устройства не рекомендуется устанавливать в помещениях, где температура может опускаться ниже нуля. Это приведет к замерзанию воды внутри прибора и его поломке.

Надежность оборудования зависит не только от качества продукции. Важны также: правильная установка, включение и использование техники. Соблюдение рекомендаций, приведенных в статье, значительно увеличит срок бесперебойной работы бойлера.

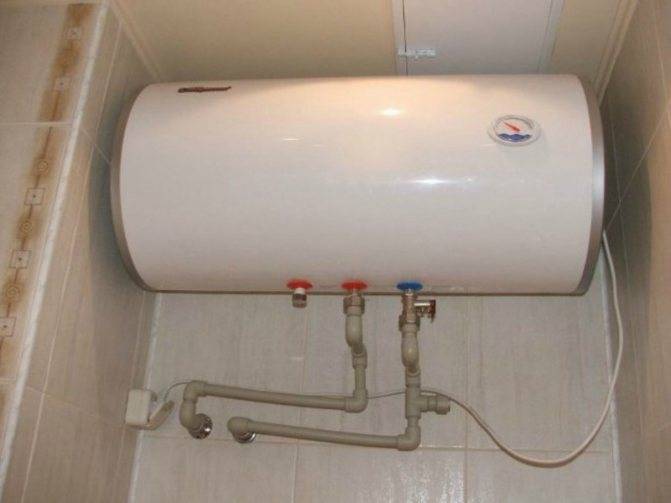

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

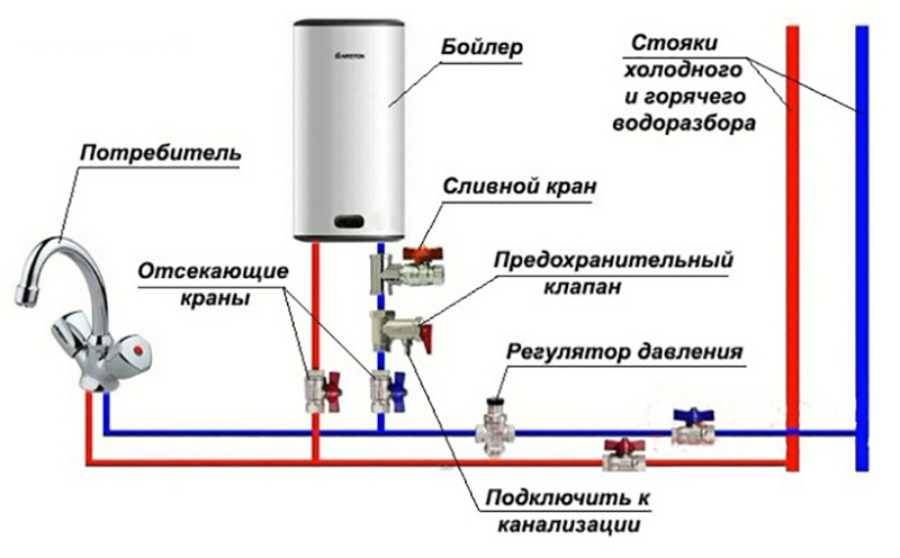

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.

Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.

Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

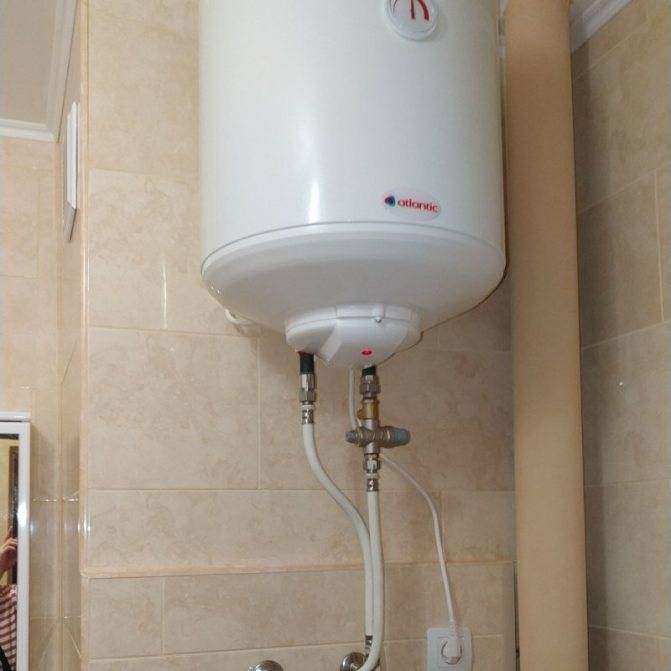

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя

При установке устройства важно точно соблюдать последовательность их соединения

. Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы

При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.

Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.

Подключение аппарата к электричеству

После подключения к водопроводу необходимо присоединить агрегат к электрической сети. Сделать это можно своими руками. Электрическая схема подключения водонагревателя может быть любой – здесь все зависит от предпочтений. На нагревательном баке имеется три электрических контакта. Коричневый провод соединяют с фазой, голубой – с нулем. Желтым или любым иным цветом обозначается заземляющий провод. Специалисты рекомендуют для нагревателя сделать отдельную линию. Проводка в квартире может не выдержать, и начнутся сбои. Перед включением следует тщательно убедиться в правильности подключения схемы накопительного водонагревателя. После этого можно запускать устройство.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

• Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
• Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
• Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

• Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
• Простоту монтажа и подключения.
• Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Подключение бойлера к электричеству

Водонагреватель может быть подключен по-разному, но в основном с использованием трехжильного провода. От счетчика через устройство защитного отключения и автомат выполняют вывод к розетке или прямо к баку. Розетку, как и сечение провода, подбирают по мощности и разрешенной силе тока. В многоэтажках сложно с заземлением, его может не быть, в таком случае к «нулю» счетчика подсоединяют «землю» бака. Если невозможно поставить силовую розетку, специалисты советуют остановить свой выбор на надежных, тихих, экономичных моделях бойлеров, например, Atlantic.

Перед тем как первый раз включать проточный водонагреватель систему продувают, чтобы в трубах и шлангах не было воздушных пробок, заполнить основную емкость. Полипропиленовые трубы считаются более надежным вариантом. Они аккуратно выглядят, если нужно, после проверок их можно заделать в стены. Хотя монтировать металлопластиковые легче, они по внешнему виду и продолжительности службы существенно уступают полипропиленовым.

Подключение бойлера к электричеству

Необходимые детали, материалы и инструменты

Достоинства и недостатки проточного водонагревателя

Преимущества

1. Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
2. Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
3. Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
4. Сравнительно низкая цена.

Недостатки

1. Сравнительно высокое потребление электроэнергии.
2. Требовательность к проводке, автомату и счетчику.
3. Ограниченная производительность. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.
4. Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.

Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.

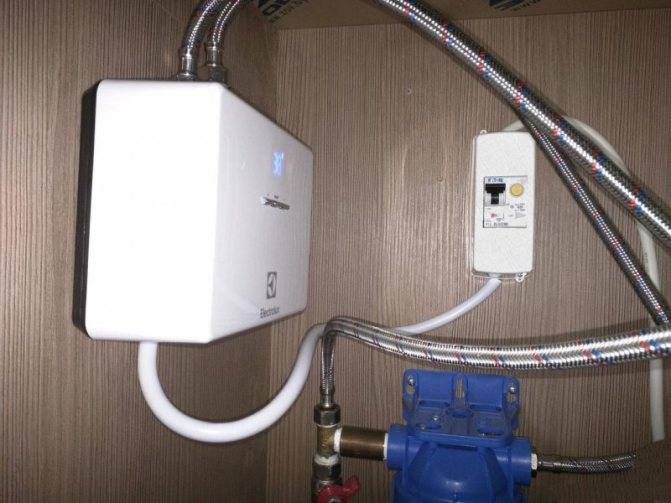

Установка проточного водонагревателя

Простая схема установки водонагревателя

Частые ошибки монтажа водонагревателей

Как правильно подключить бойлер, чтобы он надежно работал? Существенные потери тепловой энергии отмечаются в случае неприменения изоляционного материала или использования изоляции маленькой толщины (минимально допустимый размер толщины – 20 мм). Из-за потерь тепла вода нагревается намного дольше.

Ошибкой считается сборка бойлера без расширительного сосуда. Там, где это предусмотрено, конкретно в накопительных устройствах, с технической точки зрения такая схема важна. Расширительный сосуд из-за увеличения количества воды помогает компенсировать рост давления. Хотя многие его заменяют предохранительным клапаном, что тоже возможно.

Нельзя укладывать провод на сильно нагревающиеся поверхности или острые металлические края. Параметры сети с подключенной к ней техникой должно соответствовать тем, которые указаны в паспорте. Уровень установки прибора относительно вертикали и горизонтали не должен быть нарушен. Необходимо наличие заземления. Запрещается подключать технику через удлинитель, так как он не рассчитан на большое значение тока.

Ошибкой монтажа будет несоответствие подключения магистральных линий порядку, который указан на схеме, а также сборка бойлера там, где нет водоснабжения.

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Особенности подключения к воде проточного нагревателя

Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.

• Перекройте воду.
• Вырежьте часть трубы. На концах установите запорную арматуру.
• Соедините шланги с арматурой и патрубками нагревателя.

В дальнейшем придерживайтесь рекомендаций:

• При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
• Для запуска техники правильно включить воду, а затем запускать бойлер.
• Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.

Как включить электричество

Во время подключения к электросети необходимо придерживаться таких правил:

• Приборы такой мощности нужно включать через отдельную линию.
• Медная проводка должна вести к щитку.
• Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
• Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.

Смотрите схему:

Когда работы организованы, остается выполнить соединение с бойлером:

• Просуньте кабель через нижнюю часть корпуса.
• Концы зачистите с помощью ножа.

Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.

Установите теплоизоляцию и закройте крышкой.

Подготовительные работы

Независимо от того, где вы собираетесь проводить установку: в квартире или в доме, важно правильно выбрать место размещения. Подробнее читайте в отдельной статье: «Установка водонагревателя своими руками». Лучше всего расположить бойлер в ванной комнате или туалете

На кухне рекомендуется размещать небольшой прибор проточного типа для использования мойки. Позаботьтесь о том, чтобы после установки ко всем узлам техники оставался свободный доступ. Даже если вы встраиваете корпус под раковину или в нишу, оставляйте место для обслуживания

Лучше всего расположить бойлер в ванной комнате или туалете. На кухне рекомендуется размещать небольшой прибор проточного типа для использования мойки. Позаботьтесь о том, чтобы после установки ко всем узлам техники оставался свободный доступ. Даже если вы встраиваете корпус под раковину или в нишу, оставляйте место для обслуживания.

Что еще нужно учитывать:

• Прочность стены. Бак объемом 100 литров должен устанавливаться на прочную стену и крепиться стальными анкерами.
• Близость коммуникаций — холодного водоснабжения. Чем короче трубы, тем меньше тепла теряет жидкость.
• Нагреватели с электрической системой правильно включать прямо в щиток, используя медный кабель.

Какие инструменты и материалы понадобятся:

• строительная рулетка, уровень;
• дрель или перфоратор;
• разводные ключи;
• для подключения к трубопроводу понадобятся тройники-фитинги;
• запорные краны;
• фум-лента или пакля для герметизации соединений;
• гибкие шланги;
• трубы для соединения — они должны выдерживать горячую воду.

Также для безопасной работы нужно устанавливать защитные клапаны. Если они не идут в комплекте, их нужно купить. Предохранительный клапан спасает прибор от избыточного давления. Обратный клапан не позволяет жидкости утекать из бака, если давление в магистрали отсутствует.

Схема подсоединения указана на картинке:

Ошибки при подключении и эксплуатации

установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть “выбита”.

частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

https://youtube.com/watch?v=_77LiS7L90A

Подготовка

Бойлер должен быть близок к точкам водоразбора. При таком местоположении тепло не будет теряться.

При непосредственном монтаже необходимо строго соблюдать инструкцию. Будет не лишним физически сильный человек, который поможет, удерживая тяжелый водонагреватель на весу.

Хотя с бойлером можно управиться и самому, но прежде чем отказываться от помощи в монтаже, следует помнить, что вес бойлера объемом около 100 литров – 30 кг, причем водонагреватель в этот момент абсолютно пустой.

Необходимые предметы:

• Карандаш,
• Рулетка,
• Перфоратор.
• Также потребуются пассатижи либо разводной ключ, пузырьковый уровень.

После просмотра инструкции на стене необходимо оставить разметку. Она нужна, чтобы через некоторое время точно просверлить отверстия.

Нанося разметку, следует смотреть на расстояние от самой высокой точки прибора до потолка, т.к. оно должно быть не менее 5-7 см. Зазор нужен для того, чтобы подвесить бойлер на крюк. Проверка разметки обязательна. Если пустой бойлер весит порядка 30 кг, то заполненный водой аппарат весит еще больше

Поэтому крайне важно при установке водонагревателя своими руками сделать надежное крепление. Обычно производители указывают на то, какие должны быть крюки для установки разных водонагревателей

Из-за своего огромного веса бойлеры, имеющие объем более 80 литров, устанавливаются только на несущие стены

Если же данный агрегат имеет объем поменьше, то его можно установить и на перегородки.

При ровном монтаже бойлера можно добиться удовлетворения от работы. Также ровное расположение водонагревателя улучшит карму работника.

Типы водонагревателей

В магазинах можно найти бойлеры на любой вкус и цвет. Производители также разнообразны: «Аристон», «Термекс», «Вайлант», «Будерус» и другие

Но основное внимание нужно обращать на принцип работы и тип подключения. Например, техника может отличаться по источнику тепла:

• Газового типа.
• Электрического.

Не у всех есть возможность подключить прибор к газу. Кроме того, самостоятельная установка газового оборудования запрещена — она должна проводиться только специалистом. Электрические нагреватели используются часто, их можно монтировать своими руками.

По конструкции бойлер может быть проточного и накопительного типа.

Проточники оснащаются мощным ТЭНом, который моментально подогревает поток воды. Приборы отличаются компактными размерами и удобством размещения. Однако они потребляют большое количество электроэнергии (мощность — от 6 кВт). Поэтому может потребоваться монтаж отдельной проводки.

Накопительные водонагреватели имеют бак различного объема. В нем скапливается вода, которая нагревается сухим или мокрым ТЭНом. За счет теплоизоляции бака потери тепла составляют всего 0,5% в час. Для подключения требуется небольшая мощность — 1,5-3 кВт.

В свою очередь накопительная техника делится по типу нагрева:

Прямого.

• Комбинированного.
• Косвенного нагрева.

Если два первых типа нагревают воду с помощью ТЭНов, то последний (косвенный) нуждается в твердом топливе, подключении к отоплению или солнечным батареям.

Общие правила

Подключение бойлера к водопроводу

Для установки фитинга или крана на трубу из полипропилена понадобятся инструменты и материалы из следующего перечня:

• механизм для спайки полипропиленовых труб;
• устройство для порезки труб;
• помимо этого понадобятся тройники и запорная арматура, предназначенные для труб из полипропилена;
• также понадобятся специальные муфты для соединения труб.

Пошаговая инструкция подключения накопительного бойлера состоит из ряда несложных действий.

1. Перекрывается подача воды в центральном водопроводе квартиры. Если такой возможности нет, то нужно обратиться в ЖЭК для отключения воды в главном стояке.
2. В нужных местах в трубах из полипропилена проделываются разрезы и в случае необходимости обустраиваются отводы к месту, где установлен бойлер.
3. Если трубопровод замурован или уложен в штробах, то для начала нужно открыть к нему доступ.
4. В месте, где сделаны разрезы, впаиваются тройники, то есть выполняется их врезка.
5. Если подсоединение выполняется вместе с ограниченным доступом, то используют разъёмную ремонтную муфту полипропиленовая часть, которой припаивается к тройнику, а торец с резьбой вразрез водопровода.
6. После того как соединения будут зафиксированы, муфту убирают.
7. К тройникам подсоединяют удлинители трубопровода.
8. На отводе монтируется муфта.
9. К муфте присоединяется кран.
10. От крана к бойлеру прокладывают соединительный шланг.

Подключать бойлер к водопроводу из полипропиленовых труб достаточно просто и поэтому все работы можно выполнить самостоятельно. Главное, обеспечить свободный доступ к трубам.
