Правила работы ручным фрезерным инструментом
Научиться пользоваться фрезером по дереву совсем не сложно. Даже без опыта работы сделать первый рез начинающим мастерам будет намного проще, если правильно выполнять все правила. Прежде всего, необходимо обеспечить выполнение правил техники безопасности – работу нельзя начинать без защитных очков или еще лучше лицевой защитной маски.
Второе правило требует, чтобы все фрезерные работы выполнять только острым инструментом. Тупая режущая кромка будет рвать волокна, или шлифовать поверхность, оставляя после себя обугленные места.
Ну и конечно, третье правило – при работе обрабатываемая деталь должна жестко фиксироваться к верстаку. Ну а если работа проводится на фрезерном станке, сам фрезер должен иметь жесткое крепление.
Со временем если регулярно работать фрезером по дереву появится и опыт, и сноровка. Выработаются и особые приемы работы с инструментом. А вот для начинающих общий алгоритм действий может быть таким:
- Перед началом работ проводится осмотр инструмента и подготовка рабочего места;
- Подбирается подходящая фреза и закрепляется в цанге;
- Устанавливается скорость вращения и глубина фрезерования;
- Заготовка закрепляется на верстаке;
- Проверяется правильность настройки фрезера;
- Одеваются очки;
- Фрезер включается в сеть.
- Начинается процесс фрезерования.
Регулировка скорости вращения
Качество работы во многом зависит от того насколько правильно выбрана скорость вращения рабочего вала с цанговым патроном. Дело в том, что при высоких скоростях для фрез большого диаметра, например, диаметром 22-44 мм заметно увеличивается вибрация. А если учесть что при работе с твердыми породами дерева еще увеличивается и сопротивление материала, то удержать в руках машину будет весьма непросто.
Поэтому работа ручным фрезером по дереву предусматривает еще и правильно выбранную скорость вращения цанги. При работе рекомендуется использовать такие настройки инструмента:
- Для фрез с диаметром хвостовика 4-10 мм рекомендуется устанавливать скорость равную 5-7 единиц на регуляторе скоростей;
- Для фрез среднего диаметра – 12-20 мм – показатели 3-4 единицы;
- Для больших фрез 22-44 мм – скорость рекомендуется установить на показателе 1-2 единицы.
Для твердых пород стоит придерживаться этого режима скоростей вращения цангового патрона, а вот для мягких пород коридор можно расширить, увеличив верхнюю границу на 1-2 пункта.
Фиксация фрезы
Установка фрезы осуществляется при выдернутом из сети шнуре электропитания. Хвостовик вставляется в патрон до проточенной отметки или до упора.
Перед зажимом цангового патрона блокируется фиксатором вал (стоит сказать, что у разных машин он разный, в некоторых для этого есть отдельный рычаг, для других специальный ключ), и только после этого делается окончательный зажим цанги так, чтобы фреза прочно зафиксировалась.
Регулировка глубины фрезерования
Регулировка глубины фрезерования у разных моделей ручных фрезеров имеет свои особенности, в одних эту функцию выполняет регулировочный винт, в других это делается при помощи ограничителей на штанге, третьи модели используют револьверную подставку. Все эти приспособления дают возможность обеспечить выбор необходимой глубины фрезерования для работы.
Необходимость такой регулировки вызвана тем, что для фрезерования глубоких пазов, например, для установки дверного замка, для уменьшения нагрузки на двигатель удобнее сделать несколько проходов глубиной по 4-5 мм, чем сразу делать фрезерование на полную глубину механизма.
Как выбрать фрезы
Все работы по дереву производятся специальными фрезами. Их выбирают, ориентируясь на вид работ, которые необходимо будет осуществить, и типа древесины, которая фрезеруется. В интернете можно найти большое количество видео, которое подробно объясняет и наглядно показывает, как выглядит фреза и как ее правильно выбрать. Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:
- форме режущей кромки;
- виду материала, из которого они изготовлены;
- величине;
- конструкции.
Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.
Фрезы бывают:
- конусообразные;
- V -образные;
- дисковые;
- фрез «ласточкино гнездо»;
- профильные;
- прямоугольные пазовые;
- калевочные;
- фальцевые;
- галтельные.
Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.
Установка фрезы
Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:
- выбирается необходимая фреза;
- ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
- при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
- чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
- затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».
Как правильно выполнять работу ручным фрезером
Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.
Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.
Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.
Чтобы фрезерование на столе было исполнено без ошибок, необходимо:
- на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
- узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.
Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.
Соблюдение техники безопасности
Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:
- если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
- работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
- обрабатываемая деталь должна быть прочно закреплена;
- инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
- перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
- работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.
Фрезы для ручного фрезерного инструмента
Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.
Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.
Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании
Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую

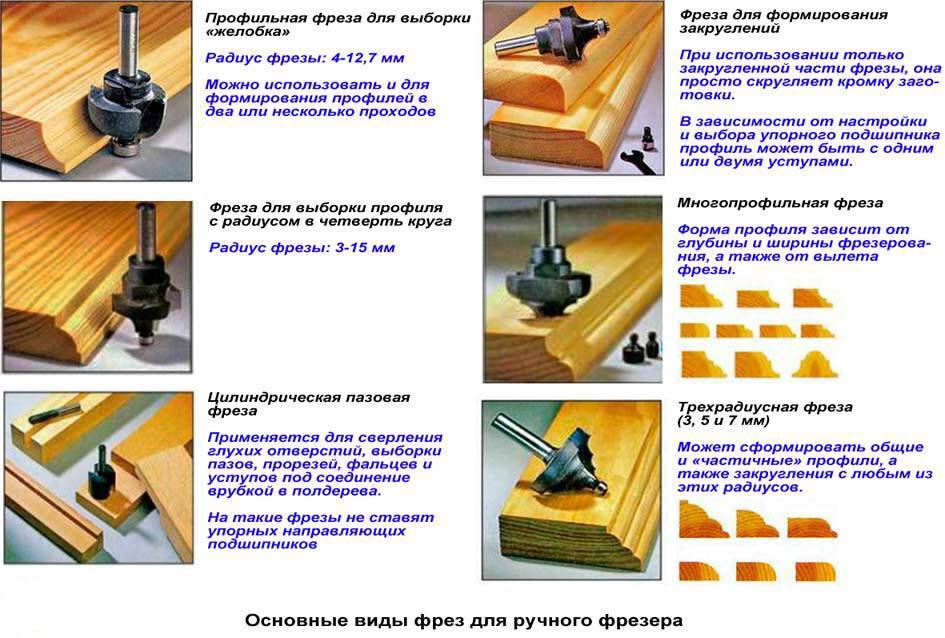

Самые ходовые фрезы
Имеются фрезы, которые используются в работе чаще других. Например:
- Кромочные фрезы. С их помощью окультуривают торцевые поверхности деревянных заготовок. Кроме фигурной кромки с их помощью можно сформировать шипы или выемки, чтобы соединить детали. Такие фрезы могут иметь на конце подшипник, который упирается в деталь, задавая расстояние обработки.
Некоторые виды кромочных фрез.
- Пазовые фрезы. Это фрезы для формирования пазов различной формы. Они, в свою очередь, бывают:
- Спиральные (а) – применяются для формирования технических пазов, типа шип/паз.
- Галтельные (б, д) – применяются для отделки поверхностей, в виде бороздок различной формы и глубины. Могут быть скругленными, V-образными или фигурными.
- Ласточкин хвост (в,г) – используются для создания паза специальной формы, предназначенного для скрытого или открытого соединения деталей из дерева.
- Фасонные (д) – предназначаются для декорирования деревянных поверхностей. Как правило, они помогают создавать бороздки произвольной формы.
Пазовые формы предназначены для создания углублений в произвольном месте заготовки. Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.
Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.
На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.
Принципы работы с фрезером для начинающих
В этой части материала рассмотрим основные принципы работы с фрезером для новичков. Расскажем об ошибках и способах их избежать. Об особенностях и отличии этого инструмента от других.
Чем отличается фрезер от дрели
У фрезы больше площадь контакта режущей кромки с материалом, чем у сверла. Намного выше обороты вращения инструмента в сравнении с дрелью. Максимальные обороты фрезера составляют более 25000, а иногда даже более 30000.
Обороты
Большинство деревообрабатывающих электроприборов работают, используя вращение вала. Ручной фрезер не является исключением. Фреза закрепляется в шпинделе (патроне), который при помощи электродвигателя вращается с высокой скоростью.
Это позволяет достигать гладкости обрабатываемой поверхности, и предотвращает сколы. Неопытные мастера советуют приобретать инструмент с максимальным количеством оборотов, ошибочно полагая, что это улучшает качество работ. На самом деле, оптимальным выбором будет фрезер с регулируемыми оборотами вала.
Фрезер с регулировкой оборотов
Для каждого типа фрезы и тем более для разных сортов дерева требуется своя скорость вращения. При недостаточной скорости поверхность будет рыхлой, и потребует дополнительной обработки наждачной бумагой.
Если обороты слишком высокие – могут образоваться сколы, выщерблины, да и дерево в месте контакта с фрезой может обуглиться. Давать советы по выбору оптимальной скорости бессмысленно, необходимо опробовать разные варианты на ненужных заготовках.
К тому же, у каждого мастера свои секреты, которые приходят только с опытом. Одинаковый инструмент, скорость и материал, в разных руках дают различный результат.
ВАЖНО! Общее правило при выборе скорости одно – количество оборотов вала обратно пропорционально рабочему диаметру фрезы.
- Обработку кромок.
- Выборка пазов — глухих и под вставной шип и тд.
- Фрезеровка различных профилей. Применяются специализированные фрезы для углового сращивания либо рамочная фреза.
- Для обвязки фасадов и многое другое.
Фрезеры бывают нескольких видов универсальные (наиболее распространенный вариант) И специализированные, которые предназначены для выполнения одной операции, например:
- присадочные;
- ламельные.
Приспособления для ручного фрезера
Основная задача, которую выполняют различные приспособления для данного агрегата – это расширение функциональных возможностей устройства. Некоторые из приспособлений идут в комплекте с аппаратом, но остальные приставки к фрезеру необходимо приобретать отдельно или изготавливать собственноручно.
Параллельный упор
Данное приспособления имеется в стандартной комплектации любого фрезера.
Упор позволяет производить прямолинейные резы на заготовках. В качестве базовой направляющей используется кромка заготовки либо направляющая шина.
Направляющая шина
Шина выполняет роль направляющей, по которой движется упор аппарата. Используя данное приспособление, производят прямолинейное фрезерование заготовок.
Циркуль
Данное приспособление крепится к подошве агрегата и позволяет производить радиальную фрезеровку и вырезание окружностей.
Выборка пазов
Для выборки пазов определенной ширины используют приспособление для фрезера, показанное на следующем рисунке.
Ширина паза регулируется одной площадкой. В данном случае применяется прямая пазовая фреза с верхним подшипником.
Копир
Для перенесения какого-либо сложного орнамента или узора на заготовку используют специальные приспособления — копиры (пантографы).
Работает копир следующим образом:
- заготовка укладывается под установленный в пантографе агрегат;
- на нужном расстоянии от копира размещается орнамент или узор, который необходимо скопировать;
- указка пантографа устанавливается в начальную позицию, после чего включается двигатель агрегата;
- все движения указки по рисунку с точностью передаются на фрезер, и он вырезает на заготовке копию требуемого узора.
Копировальные кольца и шаблон
Копировальная втулка нужна, в первую очередь, для защиты шаблона от воздействия лезвий инструмента. Кроме этого, копировальное кольцо, передвигаясь по кромке шаблона, передает все его формы фрезе, которая и обрабатывает деталь, находящуюся под приспособлением.
Обработка тел вращения
Данное нехитрое приспособление позволяет вырезать поперечные и продольные пазы в заготовках цилиндрической формы (точеные ножки стола, столбы, балясины).
Шипорезное приспособление
Чтобы изготовить шипы для ящичного соединения, прямые или ласточкин хвост, используют шипорезное приспособление.
Использование данной приставки позволяет изготавливать шипы с равными расстояниями между ними, благодаря чему соединение деталей происходит идеальным образом.

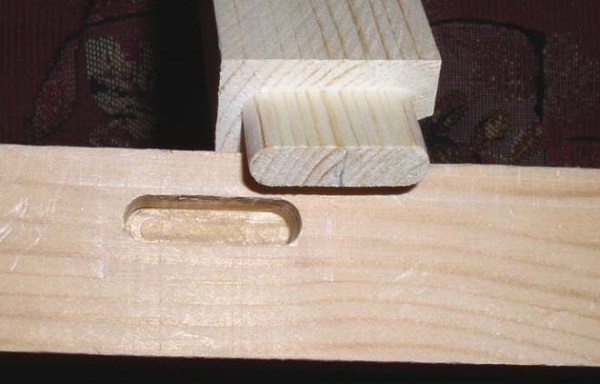

Приспособление шип-паз
Соединение шип-паз является самым распространенным в столярном деле.
Чтобы изготовить данное соединение, существуют специальные приспособления, называемые пантороутерами.
Несмотря на кажущуюся сложность конструкции, данный станок легко изготавливается своими руками по чертежам, которых достаточно в интернете.
Стол для фрезера
Устанавливая ручной агрегат в стол, вы получаете стационарный мини-станок. С его помощью удобно обрабатывать мелкие и длинные детали, которые не получается зажать струбцинами. В продаже имеются уже готовые фрезерные столы, специально предназначенные для закрепления ручных фрезерных машин. Ниже показан стол, выпускаемый компанией Корвет.
Но как показывает практика, большинство мастеров предпочитают изготавливать фрезерные столы своими руками, поскольку конструкция их не отличается сложностью. Стол под фрезер можно изготовить из толстой фанеры или из ЛДСП толщиной от 16 мм.
Приспособление для филенок
Если вырезать равнобедренный треугольник, например, из фанеры, и закрепить его на подошве фрезера, как показано на следующем рисунке, то получится нехитрое приспособление для обработки филенок дверей.
Данная накладка позволяет проводить дополнительное декорирование уже готовых дверей, не разбирая их, без применения шаблонов.
Фрезеровка по дереву. Уроки.
Фрезерование – процесс обработки материала с удалением его частей определенной формы и создание конфигурации для получения отверстий, пазов, соединений, деталей сложной формы. Фреза представляет собой инструмент с одним или несколькими лезвиями, которые производят резку путем своего вращения.
Как фрезеровать дерево
Существуют определенные правила работы с деревом, соблюдая которые вы сохраните себе здоровье. Они сами по себе несложные, перечислим их ниже.
- Деталь, предназначенная для обработки, должна быть надежно зафиксирована на рабочем столе, без люфта. Данное условие исключит смещение или срыв детали из гнезда.
- Перемещение лезвий фрезерного станка должно быть направлено вдоль древесной заготовки. При несоблюдении этого правила пострадает качество кромок линии распила, ровность ее границ.
- Для выполнения фрезеровки фигур сложной формы, таких как окружность, эллипс и других, рекомендуется применение циркулей, позволяющих выполнить закругления различного радиуса.
Чем фрезеровать дерево
Для фрезеровки дерева существуют такие фрезерные станки:
- Погружные – подходят для отверстий, пазов – движение фрезы происходит по вертикальной оси.
- Окантовочные – подходят только для кромок, фасок. Имеют в наличии направляющий подшипник.
- Ламельные – идеально подходят для округлых продольных канавок.
- Дюбельные – подходят для пазов под дюбели, для сборки типа «шип-паз».
Фрезерование кромок при использовании шаблонов
Перед тем как пользоваться фрезером по дереву и обрабатывать кромки, подготавливают шаблоны требуемой формы. На следующем этапе, когда ширина деревянной заготовки не превышает длину режущей части, выбранный образец фиксируют на обрабатываемой детали.
Фрезерование кромок деревянных деталей
Потом устанавливают инструмент так, чтобы его роликовый механизм передвигался по шаблону, а режущий элемент двигался по деревянной кромке. Затем включают фрезер и аккуратно перемещают его по детали. При этом разрешается электроинструмент как тянуть, так и толкать.
Если ширина деревянной заготовки превышает длину фрезы, тогда сначала выполняют первый проход по кромке детали при закрепленном на ней шаблоне. После этого снимают образец. Затем той же режущей частью делают еще один проход по кромке, используя в качестве шаблона уже обработанную поверхность детали. Другими словами, подшипник фрезера станет перемещаться по уже отфрезерованной древесине.
Совет!
Рекомендую режущую часть электроинструмента переставить таким образом, чтобы получилось срезать максимальное количество кромки. Конечно, сильно передвинуть фрезу не получится. Этому будет препятствовать вылет держателя.
Этот видеоролик поможет начинающему мастеру понять основные особенности работы с фрезером:
На следующем этапе необходимо взять другую режущую часть, у которой на конце имеется подшипник. После этого нужно перевернуть деревянную заготовку таким образом, чтобы отфрезерованная часть кромки оказалась снизу. Затем заготовку фиксируют, например, с помощью струбцин. Потом устанавливают электрический инструмент так, чтобы подшипник фрезы мог перемещаться по уже обработанной поверхности. Благодаря такой технике удастся выполнить фрезеровку оставшейся деревянной части и получить требуемую широкую кромку.
При обработке фигурной и криволинейной кромки важно получить красивый результат. После фрезера древесина не должна треснуть и отколоться
При этом у обработанной кромки края обязаны быть ровными. Этого удается добиться, если изначально древесина не имела таких дефектов. Другими словами, на кромке не должно быть трещин и сколов.
В этом видеоролике вы увидите процесс выполнения фрезерования паза и гребня на двух досках, чтобы их можно было потом соединить между собой:
Рекомендую сначала выполнить черновую обработку деревянной скругленной или любой другой формы поверхности. Только после этого советую осуществлять ее чистовое фрезерование, если она сначала была слишком кривая. Черновую обработку нужно делать, потому что ролик фрезы перемещается по деревянной поверхности. Если же на ней будут какие-либо дефекты, то подшипник их повторит. Именно поэтому нужно сначала поверхность выровнять, а только потом придавать ей требуемую кривизну.
Еще рекомендую изготавливать шаблоны из фанерных листов. Их толщина может составлять от 8 до 12 мм. Для выпиливания нужного рисунка из фанеры советую использовать электрический лобзик. Потом рекомендую по краям шаблона пройтись фрезером, чтобы они имели идеальное состояние. Лобзик также советую использовать перед фрезерованием сильно искривленных кромок. Если же снимать большое количество древесины именно фрезой, тогда она быстро станет тупой.
В этом видеоролике показан процесс изготовления вагонки при помощи ручного фрезера:
Во время работы с фрезером могут понадобиться разные режущие элементы. Сегодня всем домашним мастерам доступны фрезы в большом количестве. Это могут быть концевые, однозаходные, прямые, компрессионные и другие ножи.
Перед каждым фрезерованием необходимо проверять степень закручивания всех винтиков и других резьбовых соединений. Еще нужно перед началом работы не забыть снять предохранительную гайку, а также зажимную цангу. После этого рекомендую всегда делать проверочную обработку деревянной поверхности.
Совет!
По мере возможности рекомендую подготовить копировальную втулку. Она упростит и позволит делать более уверенные движения во время перемещения ручного фрезера, когда с помощью него будут обрабатываться поверхности сложной формы.
В данном видеоматериале показано изготовление деревянной рамки для фотографии при использовании ручного фрезера:
Как работать?
Обработка заготовок с помощью ручного фрезера производится на специально оборудованном столе или держа его в руках. Небольшие детали лучше фрезеровать на столе, где можно их надежно закрепить.
Можно выделить наиболее часто используемые приемы фрезерования:
Работы со стандартным параллельным упором, который всегда есть в комплекте станка
Он обеспечивает возможность прямолинейного перемещения инструмента, что важно при обработки торцов, изготовления пазов и канавок.
Использование направляющей шины позволяет обеспечить перемещение аппарата под углом, который можно изменять.
При работе с круглыми заготовками и изготовления закругленных элементов фрезерование осуществляется с использованием циркуля.
Шаблоны или копировальные кольца позволяют обрабатывать заготовку по заданному образцу, дублировать детали.

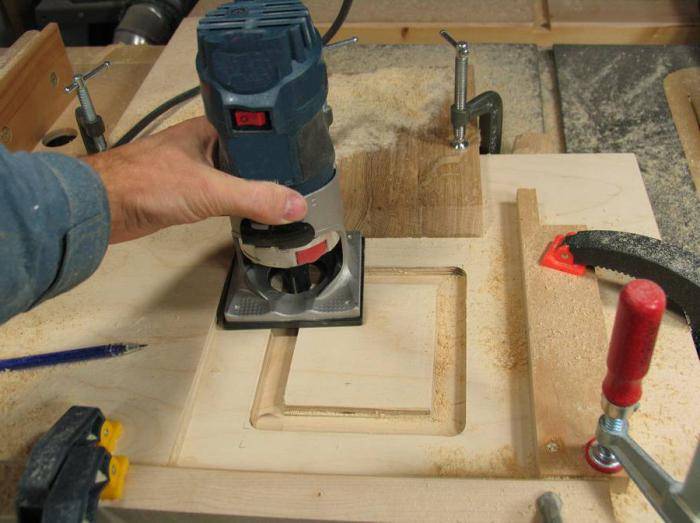

Обработка кромок по шаблону
При желании сформировать декоративную кромку сложной конфигурации трудно направлять инструмент руками, произвольно. В данной ситуации следует использовать принцип шаблонов.
Проще всего использовать уже готовый образец, который закрепляется на столе. Если образца нет, то шаблон любой формы можно изготовить из оргалита или МДФ толщиной 8-12 мм. При изготовлении можно использовать электролобзик.
Копирование шаблона на обрабатываемой заготовке осуществляется с помощью специальной фрезы (копировальная фреза), снабженной подшипником. Рядом с фрезой устанавливается стержневой упор.
При фрезеровании подшипник обкатывает шаблон и передает эту траекторию фрезе. В результате обеспечивается точная копия детали. При сложных и глубоких рельефах работа проводится в несколько заходов.
Фрезерование окружностей
Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.
Читать также: Самодельный лодочный мотор из шуруповерта
Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.
Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.
Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.
