Изготовление гаражных ворот распашных металлических своими руками и Фото

Подготовительные работы

Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий

Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной

В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов

В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.

Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.

Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.

Металлический гараж своими руками: общая информация

Что собой представляют распашные ворота

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Виды гаражных ворот

Прежде, чем рассматривать типы, ознакомимся с преимуществами распашных ворот.

Пять плюсов:

• Цена за конструкцию значительно ниже, если сравнивать ее с другими типами;
• Есть возможность утепления распашных створок;
• Получится вмонтировать их даже в помещении с небольшой площадью;
• Могут открывать внутрь или наружу – как удобно владельцу;
• Можно оснастить конструкцию электроприводом.

Единственный минус носит сезонный характер. Дело в том, что зимой придется очищать территорию от снега. Иначе двери наружу просто не откроются.

Теперь может переходить к изучению других разновидностей.

Складные

Относятся к секционному типу. Конструкция состоит из сегментов, которые можно крепить вертикально и горизонтально. Они соединяются между собой шарнирами. Боковые фрагменты фиксируются к коробу с помощью петель. Монтажники рекомендуют дополнительно скреплять нижнюю и верхнюю части по направляющей.

Сооружения чаще всего создают из древесины или алюминия.

Достоинства:

• Уникальная внешность;
• Удобно открывать и закрывать;
• Экономят свободное пространство даже при открытом состоянии;
• Можно ремонтировать или заменять фрагменты по отдельности;
• Дешевизна.

Недостатки:

• Быстро приходят в непригодность;
• Слабая надежность.

Подъемно-поворотные

Они представляют собой целостный щит. Это полотно закрывает полностью входное пространство. При открывании оно приподнимается и проворачивается на 90°. В итоге, оно оказывается в горизонтальном состоянии в верхней части.

Система отпирания состоит из рычажных элементов, редуктора и электрического двигателя.

Преимущества:

• Безопасность, надежность;
• Экономят свободное пространство даже при открытом состоянии;
• Можно утеплять их;
• Можно установить электропривод.

Недостатки:

• Потребуется максимально точный монтаж;
• Открытые ворота укорачивают высоту проема на 20-30 см;
• Не следует часто использовать ворота.

Подъемно-секционные

Несколько сегментов составляют это сооружение. Они расположены на одном горизонтальном уровне. Части скреплены петельным методом. Наверху монтажники устанавливают поднимающий механизм. Он-то и поднимает двери. Они остаются открытыми в горизонтальном расположении вдоль потолочной поверхности.

Отдельные фрагменты – это обычно сэндвич-панели.

Преимущества:

• Можно подобрать под любой размер проема;
• Экономят свободное пространство при открытом состоянии;
• Устойчивы к воздействию внешних факторов;
• Не подвергаются деформации;
• Привлекательная внешность;
• Хорошо сохраняют тепло внутри;
• Изолируют посторонние шумы;
• Продолжительный срок эксплуатации.

Недостатки:

• Дорогие;
• Регулярный уход: смазывание петельных крепежей и направляющих;
• Контроль электрики и автоматического привода;
• Слабые защитные функции.

Рулонные

Рулонными они называются из-за способа открывания. Они представляют собой полотно, созданное из нескольких ламелей. При открывании полотно собирается в рулон. Помимо листа сооружение состоит из двух направляющих, которые удерживают ее в проеме. Еще здесь есть вал, на который наматываются полосы и электрический привод для открывания.

Преимущества:

• Экономят свободное пространство;
• Доступная цена;
• Простая схема установки;
• Продолжительный срок использования;
• Привлекательная внешность;
• Возможность установки электрического привода.

Недостатки:

• Ненадежные;
• Нельзя утеплять, потому что между полосами всегда образуются щели;
• Плохо функционируют при сильном морозе.

Откатные

Сооружение оснащено створкой. Она крепится на верхней направляющей. Открывание происходит путем отката конструкции в сторону.

Преимущества:

• Экономят свободное пространство;
• Можно установить электропривод;
• Не требуется очищать сугробы зимой, чтобы открыть ворота;
• Надежность.

Недостатки:

Быстро изнашиваются ролики.

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

1. Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
2. Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
3. Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Необходимые инструменты для металлоконструкции

Перед тем как сварить ворота на гараж, следует позаботиться о наличии необходимого оборудования. Учитывая крупные размеры будущей конструкции, лучше всего изготовить её на ровном сварном столе, а потом доставить её на место монтажа. Для создания ворот потребуется:

• сварочный аппарат;
• строительный уровень;
• угольник;
• сварочные электроды;
• болгарка;
• отрезные и шлифовальные круги;
• рулетка;
• разметочный инструмент.

Сварочный аппарат – самый важный инструмент для создания металлоконструкций Источник a.d-cd.net Основной инструмент для работы – сварочный аппарат. Он может быть как электрическим, так и газовым

Самое важное требование – достаточная мощность для комфортной работы с электродами толщиной в 3,5-4 мм

Материалы для распашных гаражных ворот

Собрав необходимый инструментарий, можно переходить к покупке железа для изготовления финальной конструкции. Основа каркаса – металлические профильные трубы. Минимально возможным размером считается 20х40 мм при толщине металла не менее 2 мм. Массивные трубы обеспечат большую устойчивость, но потребуют мощного каркаса и опыта работы со сварочным аппаратом.

Для каркаса потребуется облицовочный материал. Наиболее популярным вариантом выступают металлические листы толщиной в 3-4 мм. Их украшают коваными элементами и окрашивают баллончиком. В качестве обшивки могут выступать профнастил, дерево или ПВХ панели.

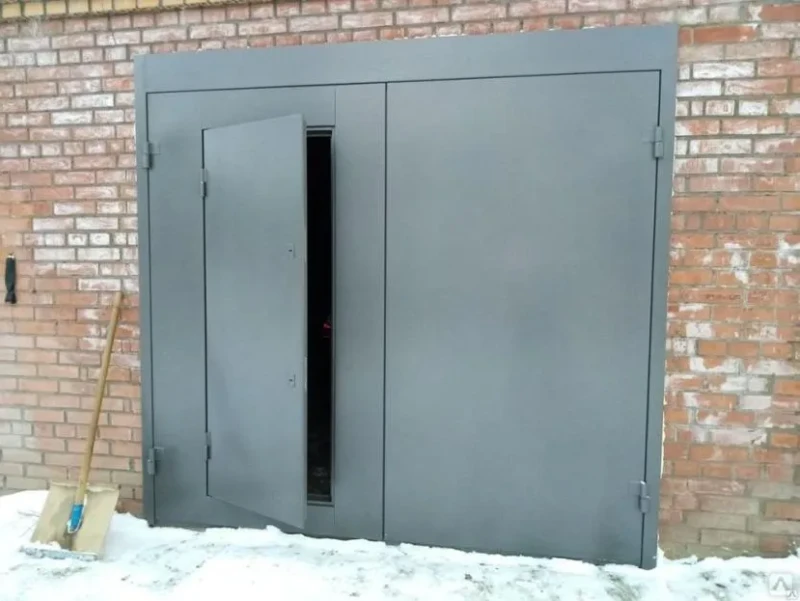

Металлические гаражные ворота Источник dostup-zabor.ru

Готовые створки вешают на открытые или потайные петли, закреплённые на несущей раме. Её изготавливают из уголка размером не менее 75 мм и толщиной в 3 мм. В комплект ворот также входят задвижка и замок для закрывания помещения.

Критерии отбора древесины

1. Сосновый пиломатериал является наиболее распространенным и доступным видом древесины. Мягкотелый материал, с одной стороны, легок в обработке, с другой предусматривает использование изделий толщиной не меньше, чем 50 миллиметров для каркаса и 25 миллиметров для облицовочных заготовок. Подобная древесина должна обладать достаточной плотностью, специфическим смолистым ароматом и рыжими прожилками.
2. Еловый пиломатериал отличается светлым цветом и характеризуется однородной и плотной структурой, с легкостью удерживающей крепежи и стыки. Такая порода древесины не поддается усыханию.
3. Лиственница, относящаяся к хвойным породам деревьев, имеет более красивую структуру древесины, что обуславливает ее популярность; при этом отличается ценовой доступностью.
4. Лиственные породы деревьев – ольха, береза, клен – не столь массивны, легки в обработке и не подвержены усыханию. Единственный негативный момент – это недолговечность материала в связи с его низкой устойчивостью к погодным условиям.
5. Дуб является благородной и фактурной древесной породой деревьев, наиболее подходящей для строительства гаражных ворот в силу своей долговечности, красоты и прочности.

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

• отсутствие необходимости дополнительного места;
• возможность утепления ворот;
• прочность конструкции находится на достаточно высоком уровне;
• есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

• невозможность установки в проёмы с непрямыми углами;
• необходимость учёта веса утеплителя при вычислении прочности ворот;
• сложности, возникающие при монтаже.

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл

Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах. Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

• УШМ (болгарки);
• набора гаечных ключей, отвёрток и шуруповёрта;
• сварочного аппарата;
• карандаша, рулетки, монтажного или лазерного уровня;
• дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся ФОТО: atvarmor.ru

Статья по теме:

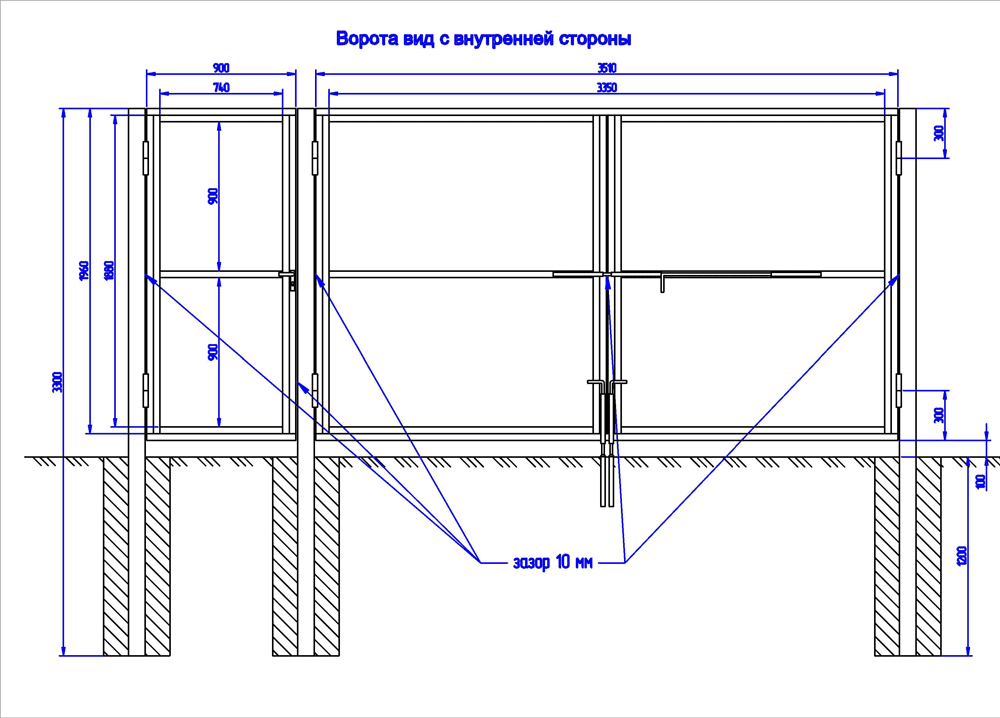

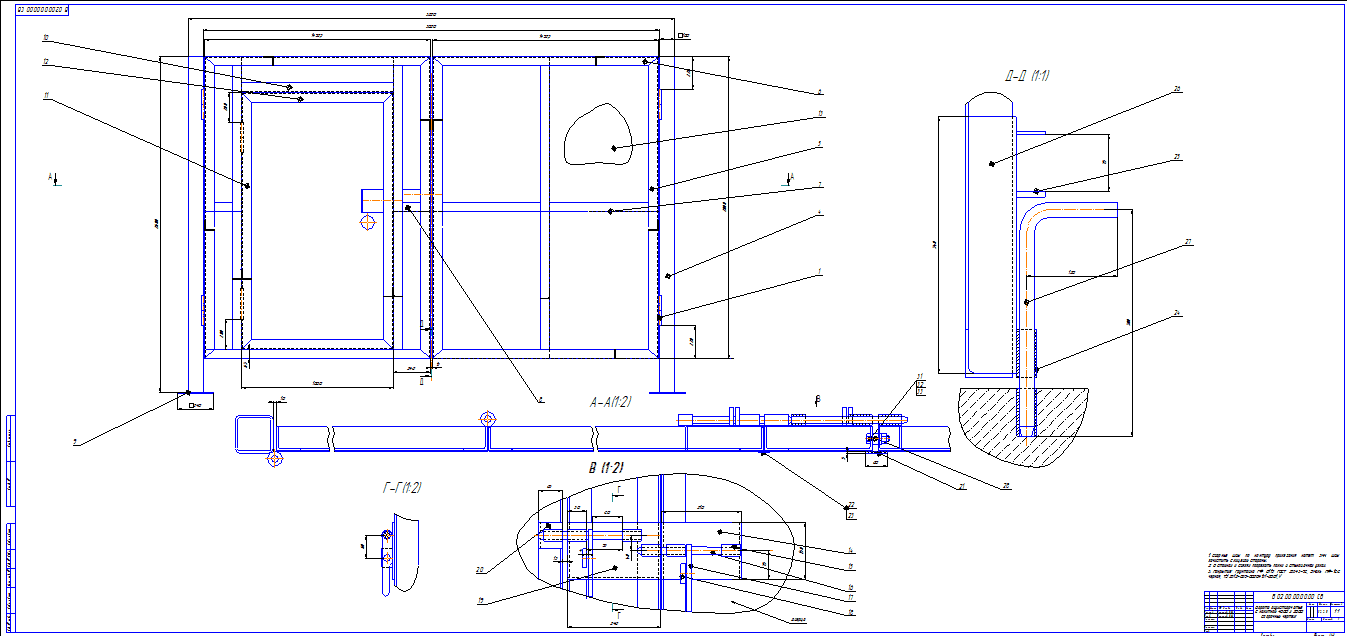

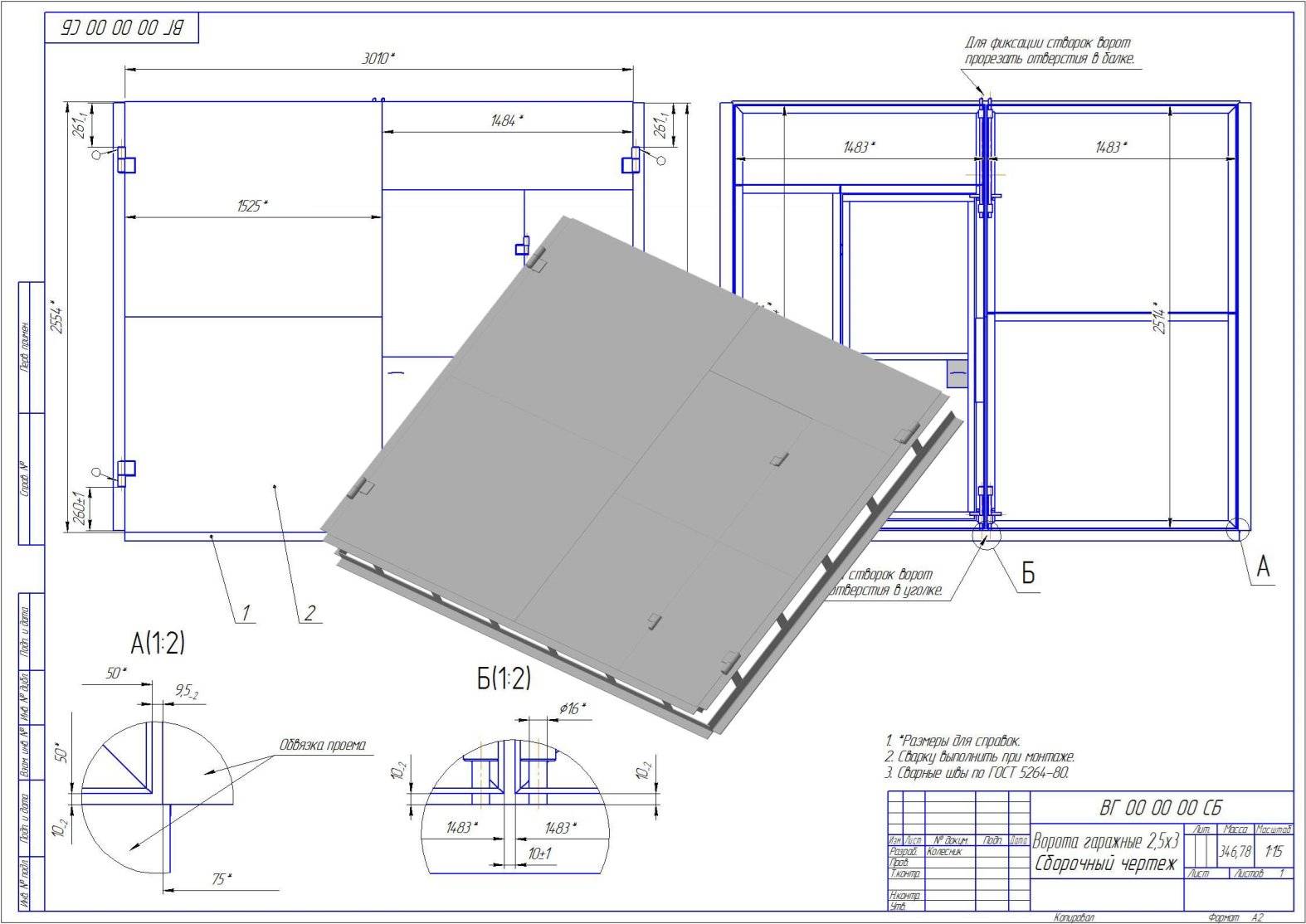

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Как оформить поверхность дерева под старину

Отделка дерева под старину, в так называемом стиле ретро, набирает все большую популярность в дизайне загородных домов, особняков и, конечно же, прилегающих к ним гаражных ворот.

Для придания воротам стилистики «под старину» необходимо следовать определенному стилю и проверенным методикам:

1. Внешняя сторона ворот может быть обработана морилкой, для видимого состаривания поверхности и придания ей более темного цвета.
2. Ворота могут снабжаться массивными коваными изделиями в виде различных старинных петель, заклепок, крепежей.
3. Дополнить изделие могут дизайнерские вещицы в виде антуражных ручек для гаражных ворот и калитки.

Здесь также пригодится такой вид искусства, как резьба по дереву, или уже готовые материалы с налетом старины.

Основные преимущества металлических моделей

Ворота для гаража из металла – простой и надежный вариант. Он имеет ряд преимуществ перед другими моделями:

1. В первую очередь – это цена изделия. Доступный материал, отсутствие дорогих узлов делают его оптимальным.
2. Надежность конструкции. За счет отсутствия сложных узлов и электроники такой вариант является максимально удобным и долговечным.
3. Возможность изготавливать ворота больших размеров и необходимой ширины.
4. Тихая работа. При своевременном смазывании петель открытие гаража не будет сопровождаться лязгом и скрипом.
5. Простота ухода. Очищение поверхностей не доставит труда – их можно мыть, чистить. А в случае необходимости – покрасить в любой цвет.
6. Привлекательный внешний вид. Широкий ассортимент материалов, используемых для отделки, позволяет изготовить любую конструкцию, максимально подходящую под экстерьер. Материал прекрасно сочетается с любыми видами стройматериалов.

Покраска ворот

Покраска изготовленных и установленных ворот необходима для повышения защиты материала конструкции от коррозийных процессов, разрушающих открытый металл. Следует учесть некоторые факторы:

1. Поверхность, требующая окрашивания, хорошо зачищается от заусенцев и задиров, после чего обезжиривается. Для этого используют растворитель.
2. Подготовленные створки сварных ворот грунтуют. Желательно воспользоваться грунтующим составом глубокого проникновения с добавками, противостоящими ржавчине.
3. Поверхность окрашивают в желаемый цвет. Лучше выполнять эту работу пульверизатором или широким валиком.

Модели ворот

Автоматические распашные конструкции бывают разные – помимо раскрывающихся створок модели часто оснащены дополнительными элементами: входными дверями, утеплителями и т.д.

Выделяют четыре стандартные модели ворот.

Одна из самых популярных – теплые распашные ворота, изготовленные из сэндвич панелей.

Секрет их популярности в том, что такие системы хорошо удерживают тепло, что значительно снижает расходы на отопление помещения, где они установлены.

Фото:

Кроме того, использование сэндвич панелей надежно, т.к. их металлический каркас достаточно толстый и вскрыть его и проникнуть внутрь будет сложно.

Когда такие распашные ворота делают своими руками, то утепляют решетку изнутри специальным материалом, а также подбирают плотный слой облицовки – это может быть вагонка, стекловолоконные плиты и другие подобные материалы.

Такие ворота смогут удерживать высокую температуру не менее 8 часов, поэтому эту модель часто выбирают для установки в гаражах рядом с жилыми домами, чтобы в случае возгорания не дать пламени перекинуться дальше.

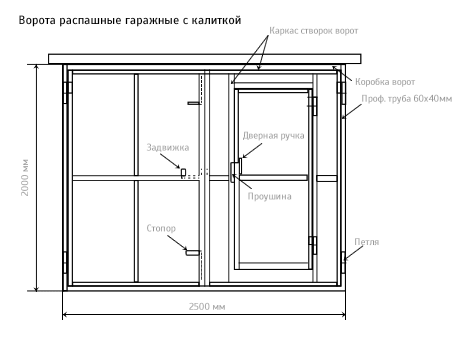

Конструкции, оборудованные калиткой, подойдут вам, если вы хотите облегчить себе проход и выход из гаража, не тратя каждый раз время на полное раскрытие ворот.

Подобные модели бывают двух типов: первые оборудованы калиткой размером 1.8х0.8 м, а также могут иметь порог.

Второй тип оборудован калиткой, которая достаточно большая и позволяет проехать внутрь легковой машине – такие устанавливают не в частных гаражах, а в цехах и амбарах, и изготовить их своими руками довольно сложно.

Видео:

https://youtube.com/watch?v=5WEpOnTbuao

А вот сделать распашные ворота с калиткой самостоятельно не составит труда – для этого нужно будет просто вырезать ее в одной из створок ворот.

Кованые системы выбирают те, кто предпочитает красоту удобству. Такие модели часто украшены декоративными элементами и фигурами, сделанными из металла.

Подобные ворота выглядят впечатляюще (можете увидеть на фото выше), однако не слишком функциональны, т.к. плохо удерживают тепло.

Если вы хотите установить у себя подобную модель, то лучше всего заказать заводскую модель – в конечном итоге это обойдется дешевле, чем делать их самостоятельно.

Для постоянного же пользования лучше всего выбирать теплые и противопожарные распашные ворота из сэндвич панелей – они надежно защитят помещение и позволят сэкономить на отоплении.

К тому же, сделать своими руками их не так сложно.

Лучший материал для распашных ворот, конечно же, металл – он долговечен, устойчив к возгораниям и механическим повреждениям и имеет долгий срок службы.

А если обработать поверхность противокоррозионным составом, то срок действия таких ворот будет практически неограничен.

Металлические конструкции могут быть двух типов: первые делают и стального полотна, размер которого от 3 мм – такие модели очень надежды, и можно не беспокоиться, что кто-то залезет в гараж в ваше отсутствие.

Обычно ремонт им требуется уже через несколько лет, т.к. снизу полотно быстро деформируется камнями, которые попадают на него при выгоне машины из гаража.

Прежде чем определяться с моделью, посмотрите их варианты на фото, а также ознакомьтесь с техническими характеристиками – сейчас ворота можно покрасить в любой цвет, поэтому их эстетическая сторона не будет проблемой, главное, чтобы они были прочными и надежными.

Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж

Практически у каждого владельца частного дома или дачного участка имеется гараж. Без него трудно обойтись, если есть автомобиль. Особенно это касается зимнего периода времени. Будет ли помещение отапливаемым или нет – зависит исключительно от финансовых возможностей хозяина.

Но, герметичные, удобные ворота – основа комфортабельности при эксплуатации. Богатый ассортимент позволяет выбрать любые материалы для их изготовления. Гаражные ворота делают в заводских условиях, но при этом автовладельцы могут заняться их созданием самостоятельно. Опять же как поступать в этой ситуации – решать только хозяину. Он опирается на предпочтения и возможности.

Сегодня узнаем, что существует несколько разновидностей гаражных ворот. Они делятся по способу открывания. Всего их насчитывается пять типов.

Рассмотрим инструкцию для самодельного изготовления распашных ворот. Мы постараемся максимально детально, поэтапно рассказать процесс. Возможно, это станет для вас руководством к действию.

И, наконец, в заключительной части нашей обзорной статьи подробно изучим процесс установки.

Создание каркаса из дерева

Установка штакетин

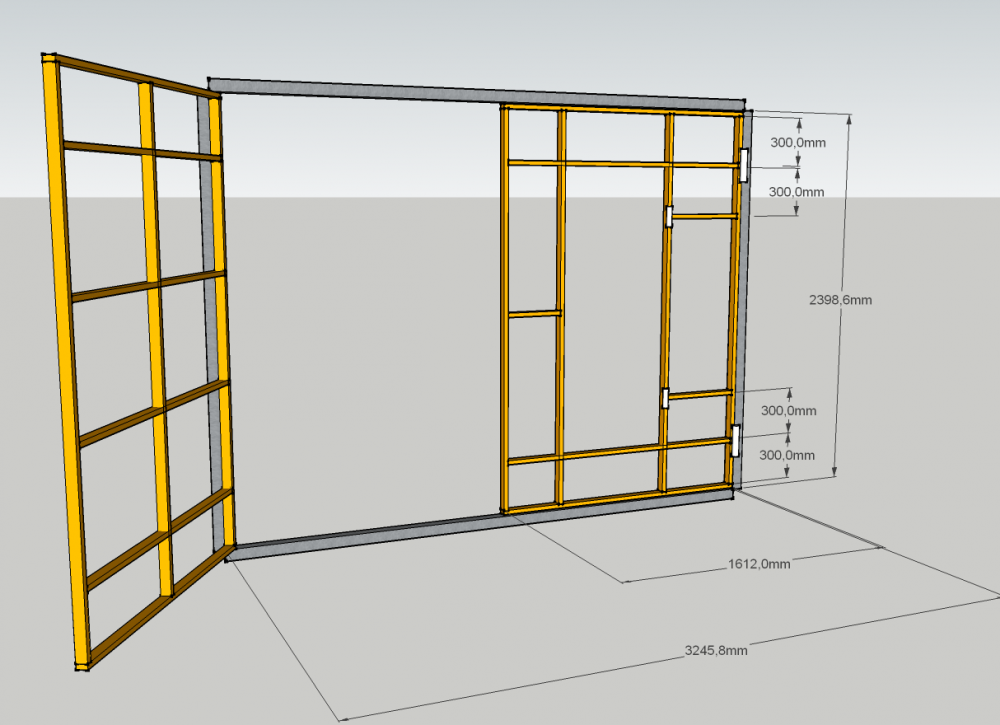

Каркас для стандартных ворот из дерева – стандартный короб, имеющий четыре стороны. При размере проема для ворот 3 Х 5, каркас должен быть 3 Х 4. Дерево для него выбирают устойчивое к изменениям погодных условий. Каркас делают меньше проема ворот на 20 - 30 мм для учета места под петли и с учетом, что дерево в дальнейшем станет шире при раскачке ворот.

Для начала необходимо сделать заготовки из деревянного бруса. Они должны быть определенного размера. Для створки ворот нужен один брус для верхней части и один для нижней, несколько брусков для соединения середины, несколько для боковых стоек. Верх всех деталей нужно обработать рубанком и покрыть антисептическим средством, чтобы избежать гниения их в дальнейшем.

Чем прочней будет монтаж всех деталей, тем прочней станет деревянное изделие в целом. Для крепления каркаса понадобится нагель из дерева. Каркас из дерева должен иметь в местах установки крепежа просверленные насквозь отверстия. В них помещают обработанные эпоксидным клеем, деревянные нагели. Они необходимы для жесткости конструкции. Усилить крепление необходимо саморезами. Каркас имеет различные угловые соединения:

• монтаж на «ус» - шипом сквозным либо глухим, нагелями, плоским и открытым шипом, вставными шипами - плоским глухим либо открытым;
• шплинтовое;
• при помощи клея.

На каркас в центре закрепляют брус, чтобы с его помощью соединить обшивку. В угловых частях каркаса устанавливают укосы – брусья длиной 30 - 40 см, имеющие срезы в 450 на конце. Укосы на торцы брусьев закрепляют саморезами.

Важно учесть, чтобы при состыковке створок ворот, обшивочные доски были больше, чем каркас на 150 - 200 мм. Каркас по высоте рассчитывают с учетом этих нюансов. К примеру, ворота в готовом виде имеют высоту 2 тыс

мм, тогда стойки сбоку должны иметь высоту 1600 - 1700 мм

К примеру, ворота в готовом виде имеют высоту 2 тыс. мм, тогда стойки сбоку должны иметь высоту 1600 - 1700 мм.

Особенности конструкции ворот распашного типа

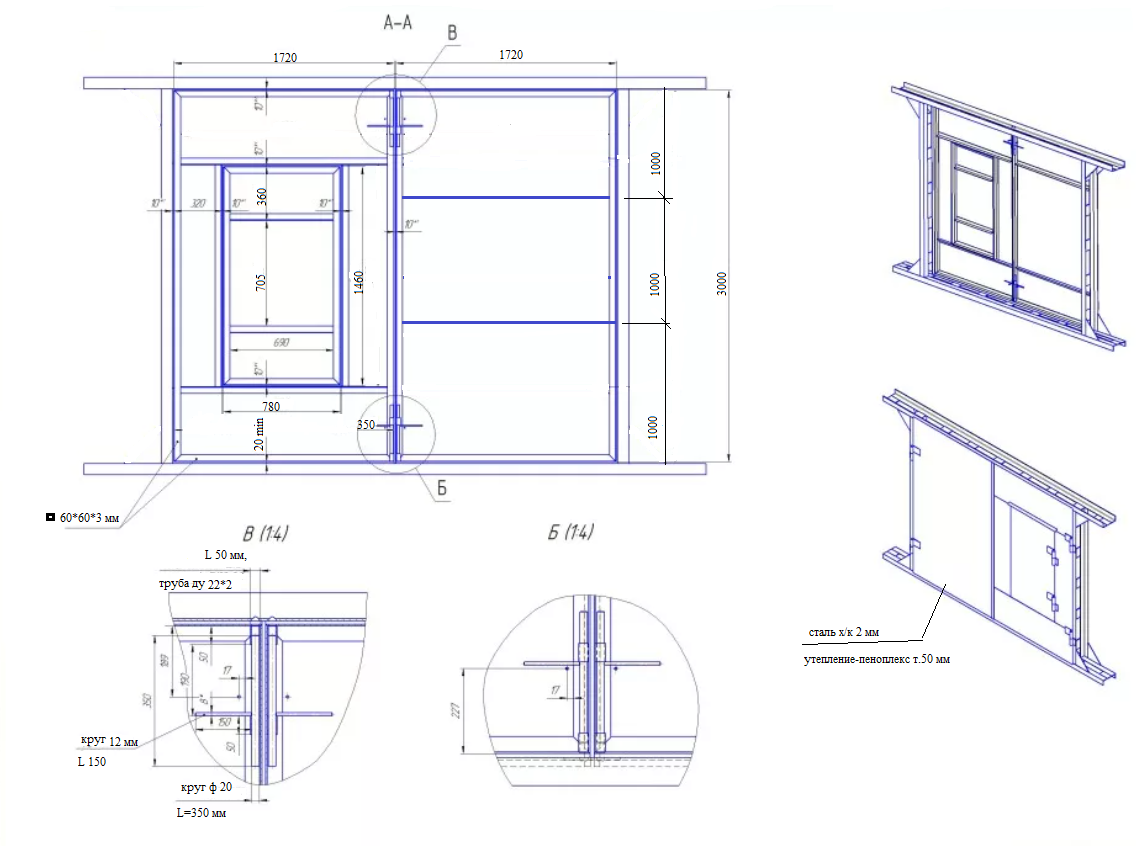

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Общие сведения о воротах для гаража

Виды ворот для гаража

Распашные. Самый примитивный вид, но в одночасье и самый надежный. Конструкция ворот очень простая – это две створки, которые вешают на петли и закрывают плотно, не оставляя промежутков. Такой тип при желании вы можете соорудить самостоятельно без особых затрат.

Откатные. Данный вид появился в начале 20 столетия. Конструкционно – это одна створка, которая отводится в сторону по основной стене. Также, створок может быть две по желанию, которые будут разъезжаться в разные стороны. Данная конструкция ворот требует наличия свободного места на стене, в связи с чем, они более применимы для организаций промышленного назначения.

Подъемно-поворотные. Про этот вид мы узнали сравнительно недавно. Конструкция таких ворот представляет собой сплошное полотно, которое поднимается вверх и останавливается в положении параллельно к полу. Принцип работы ворот гаражных подъемных заключается в использовании шарнирно-рычажного механизма и направляющих. Данный вариант больше всего подходит для гаражей с небольшой площадью, ведь ворота практически не занимают драгоценного пространства

Кроме того, важно учитывать, что данная конструкция подходит для отапливаемых гаражей либо местностей с теплым климатом.

Подъемно-секционные. Новаторское конструкционное решение для гаражных ворот

Это полотно из нескольких сегментов, которые складываются и поднимаются по направляющим к потолку. Принцип работы ворот гаражных подъемно-секционных заключается в использовании пружинного механизма и направляющих с передачей по цепочке.

Роллетные. На практике используют достаточно редко, поскольку они не могут обеспечить требуемой надежности. Конструкция ворот представляет собой пластины из алюминия, которые заезжают, складываясь в короб, закрепленный под потолком.

Конечно же, секционные и подъемные механизмы избавят вас от необходимости чистить снег перед гаражом, но в любом случае вы не сможете заехать вовнутрь, если перед входом будет навалено много снега. Поработать лопатой придется в любом случае.

Советы

Прежде чем приступить к изготовлению гаражных ворот, не лишним будет составить чертеж будущей конструкции. Составьте смету и сделайте закупку нужных материалов и инструментов. Специалисты советуют приобретать на 10 – 15 % больше требуемого материала, так сказать, с запасом.

Инструменты

Итак, вам понадобится:

• Угольник из металла;
• Рулетка;
• Аппарат для сварки металла;
• Защитная маска и костюм;
• Болгарка со шлифовочными дисками и для нарезки металла;
• Строительного карандаша, маркера или мела для разметки.
• Строительный уровень.

Подъемно-поворотные

Монолитный вариант, который не просто поднимается благодаря установке специального механизма, но и поворачивается из вертикального положения в горизонтальное, и большая часть створки при подъеме заводится под потолок гаража. Можно сделать самостоятельно.

Подъемно-поворотный механизм

Состоит из двух основных компонентов. Это створка ворот и рама, являющаяся главным элементом. При самостоятельной сборке используют металлический профиль (трубы с прямоугольным сечением) и устанавливают рычаги, оснащая их роликовым механизмом шарнирно-рычажным или на противовесах. Второй вариант используется чаще в боксах, внутри которых помещаются грузовые автомобили. Здесь системы большего размера и, соответственно, большего веса.

Основные части

Достоинства и недостатки

Сопоставляя технические характеристики с другими механизмами, можно с уверенностью сказать, что имеет множество преимуществ, среди которых:

1. Прочность, которая обеспечена цельным полотном.
2. Возможность установки даже в небольших боксах, так как при подъеме и повороте не «ворует» пространство.
3. При желании владелец отделывает фасад, используя не только пластиковые или деревянные, но и более тяжеловесные металлические панели.
4. Оборудуется автоматикой и утепляется пенополистиролом.

Устанавливаются на гаражах с одним и двумя въездами. Однако существуют и определенные недостатки, учитывать которые необходимо перед началом монтажа.

Вмонтировать можно только в проем квадратной или прямоугольной формы, в случае повреждения требует полной замены или крупномасштабного ремонта. Значительная масса требует точных расчетов перед выбором материала для утепления, поэтому чаще всего используются в холодных помещениях.

Из каких материалов можно сделать

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Ворота из уголка своими руками

В статье рассмотрим как сделать ворота из уголка своими руками. Первый этап изготовления гаражных ворот – это производство несущей рамы, в состав которой входят две основные части – наружная и внутренняя.

Для изготовления Вам понадобиться:

• материал с которого будете варить — уголок с полкой 50х50мм, стальная полоса5х25мм, листы металла иил профнастил;
• сварочный аппарат;
• болгарка;
• рулетка, карандаш;
• строительный уровень.

Изготовление металлического каркаса ворот

Сперва, рассчитайте размер ворот с учетом толщины столбов и зазором в 5мм между створками, после этого, следует произвести обмер и нарезку уголков. Затем, нужно разложить их на ровной поверхности, выставить при помощи уровня и выровнять углы под 90 градусов.

После того как вы выставите диагонали, нужно провести стыковку всех прямых углов, после чего сварить каркас. Критерием правильности сбора конструкции является равенство диагоналей.

Установка петель

Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.

Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.

Этап 2. Изготовление каркаса

Z-образный каркас идеально подойдет для крепления штакетин и будет отлично противостоять деформациям. Получившаяся конструкция не провиснет.

Изображение №1: типовая схема z-образного каркаса

Для улучшения внешнего вида сделайте так, чтобы подкос, горизонтальные и вертикальные перекладины плотно соприкасались между собой. Калитка будет выглядеть гармонично.

Изображение №2: подробная схема калитки с z-образным каркасом

Важно! Каким будет каркас — решать вам. Главное — позаботьтесь о том, чтобы конструкция была достаточно жесткой. Для соединения элементов каркаса используйте длинные шурупы и закручивайте их под небольшими углами

Для соединения элементов каркаса используйте длинные шурупы и закручивайте их под небольшими углами.
