Как правильно приваривать петли на ворота + видео

Технология приварки петель к воротам

Чтобы петли надежно удерживались, их можно закрепить 2 способами. Можно соединить навес со створкой, а 2-ю часть петли – со столбом.

Рекомендуем к прочтению Способы сварки ворот в домашних условиях

Необходимые инструменты

Для благополучного проведения действий потребуется подготовить специальные инструменты. Разрешается взять любую сварку. Главное – чтобы она была мощной и могла формировать дугу.

Помимо сварки, следует подготовить маску, приспособления для измерений (линейку, рулетку, строительный уровень), смазочный состав для петель и шлифмашину для обработки швов и демонтажа группы петель, которые были закреплены с ошибками.

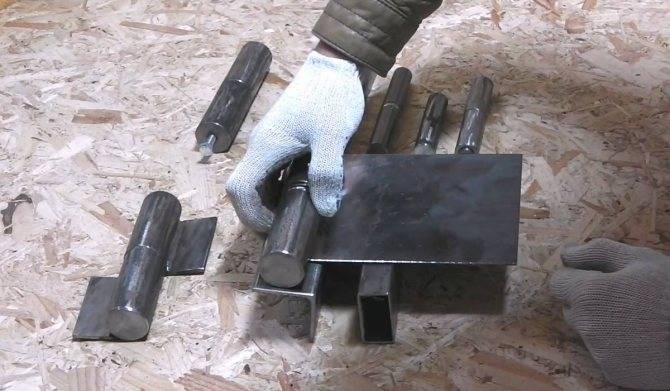

Установка платиков

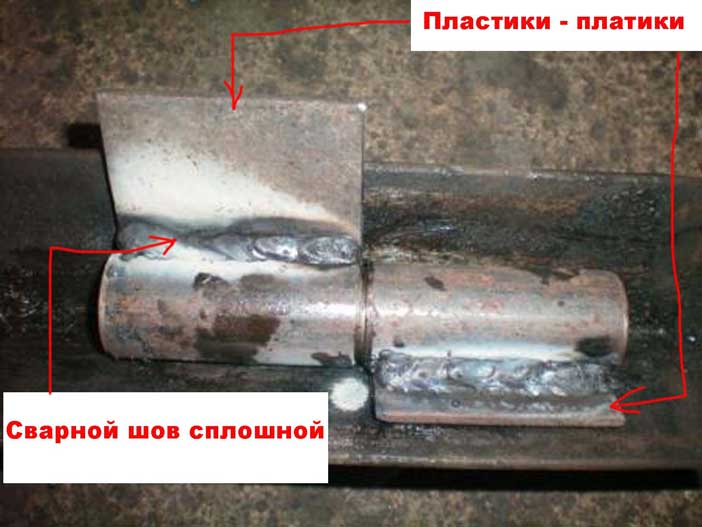

Под платиком подразумевается специальная пластина, которая отвечает за равномерное распределение нагрузок и упрощает процесс сварки.

Чтобы качественно закрепить петлю, к ней нужно приварить такой платик, делая сплошной шов без пропусков. Опытные сварщики проводят действие и без применения пластин, но это ставит под угрозу надежность крепления.

Специальная пластина – платик – обеспечит равномерное распределение нагрузок и упростит процесс сварки.

Монтаж ворот

Перед монтажом петель следует поместить в проем полотно ворот

Важно сделать это таким путем, чтобы система удерживалась на устойчивой платформе. Для оценки ровности применяют уровень или отвес. Воротную конструкцию нужно выровнять во всех направлениях: горизонтальном и вертикальном

Воротную конструкцию нужно выровнять во всех направлениях: горизонтальном и вертикальном.

Приваривание петель

Задача не требует особых умений, если придерживаться инструкции. Для крепления петель нужно:

  1. Обработать механизм автомобильной смазкой, чтобы обеспечить плавность работы фурнитуры в будущем.
  2. Сделать подкладки толщиной до 5 мм. Такие элементы необходимы для точеных элементов.

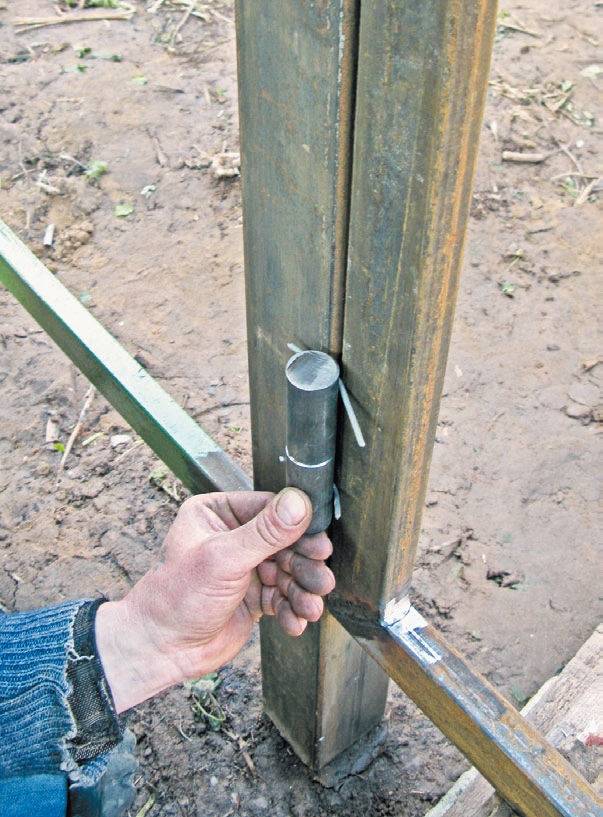

  3. Сформировать разметку – механизмы должны размещаться на расстоянии 30 см от низа и верха.
  4. Приварить петли в нескольких точках – изначально к створкам, а затем к столбам. Проверить механизмы на закрытие и открытие, продолжить сварку, чтобы сформировать цельный шов.
  5. Выполнить шлифование остывших швов и обработать их грунтовочным раствором или краской.

Такой алгоритм действий применяется большинством мастеров.

Обшивка створок

Данный этап требует особой подготовки, т.к. он влияет на внешний вид и исправность фурнитуры в процессе эксплуатации. Чтобы обшить створки, необходимо вырезать из металлических листов отрезки соответствующего размера. Левая часть обрезается на 3-5 см шире, чтобы створка свободно накладывалась на правую плоскость и перекрывала щель. Обработанный лист нужно закрепить на раме в отдельных точках.

Дальше нужно обварить всю конструкцию. Металл приваривается не цельным швом, а частичными прихватками. В противном случае механизм может деформироваться.

Обшивка ворот листовым металлом.

Как правильно приварить петли? Вертикал и потолок.

содержание видео

Рейтинг: 4.0; Голоса: 1

В этом видео разберем и покажем как приварить петли в вертикальном и потолочном положении.

Дата: 2020-09-05

<- Как правильно приварить петли? Легкий совет для новичка.

Новый сварочный инвертор TIG AC/ DC Torros 200 puls. Давай посмотрим? ->

Похожие видео

Расхватают за минуту! Супер НЕЖНОЕ, лимонное печенье! Готовится легко и просто!

• Татьяна огородница

Без рассады урожай больше! Важная причина отказаться от выращивания рассады огурцов, кабачков.

• Иван Русских

Чеснок не пожелтеет- чем подкормить его весной.

• Сад и Огород — Своими руками

Одна ложечка этого средства и рассада преображается на глазах! Мощный защитник и стимулятор урожая.

• Иван Русских

Рассада томатов станет крепкой, коренастой и тёмно-зелёной.

• Сад и Огород — Своими руками

Рассада из хилой в жирненькую за считанные дни! Подкормка от вытягивания!

• Татьяна огородница

Комментарии и отзывы: 9

BorbizeraundБлин, у меня другая проблема, в том году забор поставили, в этом году на дачу приехал, одна петля отвалилась от воротины, проблема в том, что в профиле воротины осталась дырка(на углу)аккурат как приваривали, посоветуйте как приварить? может вырезать кусок из профиля, приварить к профилю ворот, и потом на него приварить петлю? или может как нибудь по другому? посоветуйте пжл, аппарат сварочный есть, опыта мало(

СергейБлин пока смотрел ролик три раза на взрыд поржал, не к афтору без претензий, молодец братан, в душе пидогог, а с мешено то что ты зрителей на примере шарнира учишь варить катушку, ты чё их на НАКС готовиш им ба 46й прис. люнявиить штаб на шлаке держалось а ты тугоплавкими шпаришь.

DiMiDНормас всё объясняешь. Расскажи про подбор сварочного стекла. По себе знаю что многие варят на одном стекле и даже не задумываются ни о чём. Беря маску у таких чтоб прихватить, можно просто ничего не увидеть, так как там стит очень тёмное стекло, да и ещё оно всё забрызгано. А ведь качества шва и форма во многом зависят т того как сварщик видит что варит

NikОтмечу один момент о котором редко дают комментарии. Похвалю работу оператора, без работы которого, было бы не передать, что и как происходит во время сварки. А видео на самом деле стало качественнее. За сюжет и сварку так же благодарность команде. Успехов!

MyПриветствую! как раз в ТЕМУ! Спасибо ОГРОМНОЕ! Скоро буду варить петли в вертикале на форточках теплицы, длинна форточки 8 метров, с очень большой парусностью, только на таких петлях и устоит.

ИгорьЯ не варил таких больших петель, на меньших и одного шва достаточно, но видео хорошее, если буду варить петли таких больших размеров, то после твоего видео, тоже буду усиливать!

Андрейупомянутый ампераж, на всех сварочных аппаратах, в данной работе будет давать одинаковый результат? или мощность аппарата влияет? извините за корявый вопрос. учусь.

DimiyПривет. Подскажи если не трудно маску для сварки поу-автомата и сварки электродуговой. Там степень затимнение на простой если хамильон то какие настройки! Зарание спс.

НиколайЗдравствуй! Нужно сварить хомуты из полосы 550. Я новичок, совсем новичек) заказал электроды ок46 2мм, подойдут такие или лучше 2, 5 — 3мм? И какой ток выбрать, около 90?

Рекомендации профессионалов

Помните: если петли на ворота приварить с дефектами, проблемы с эксплуатацией будут неизбежны. Это проявится, прежде всего, при закрытии или открытии створок. Перед началом работ со сваркой лучше спросите совета у опытного сварщика. Тем более что существуют модные декоративные петли, используемые для калитки, с которыми без опыта не стоит работать. Их сварку надо сразу доверить профессионалу.

Прямые петли нужно приваривать, предварительно уложив ворота горизонтально. Можно прямо на землю. Перед началом сварки сделайте подложку. Она подкладывается под нижнюю петлю.

Варить следует от низа до верха, прихватывая металл мелкими стежками. Обязательно соблюдайте правила сварки деталей. Без спецодежды и маски этого делать нельзя!

Предварительный этап

Перед тем, как начинать крепить петли для ворот, необходимо соблюсти ряд правил и выбрать сами навесы.

Требования к технике безопасности

Данный пункт связан с соблюдением правил по техники безопасности по организации ведения любых сварочных работ. Если говорить конкретнее, то нельзя:

  • Вести работу при помощи неисправного оборудования
  • При использовании электросварки подключение аппарата должно быть к заземлённому и соответствующему мощности подключаемого оборудования источнику
  • Пользоваться сварочными агрегатами вблизи легковоспламеняющихся материалов
  • Мастер должен быть снабжен всеми необходимыми средствами индивидуальной защиты (маской, крагами, обувью) и быть одет в негорючую одежду, а лучше, в специальный костюм сварщика

Степень готовности изделия

Петли на ворота рекомендуется монтировать после полной покраски и сушки защитного слоя на готовом изделии. При этом, зоны, на которых планируется крепить навесы, должны, напротив, быть полностью очищены от любых покрытий. Это необходимо для самой возможности производить сварку в этих местах и с целью обеспечения противопожарной безопасности.

Необходимый инструмент

В процессе монтажа важно, чтобы все нужные для этого приспособления и оборудование были рядом с мастером. Перечень инструмента включает:

  • Рулетку
  • Уровень
  • Молоток
  • Сварочный аппарат
  • Щётку по металлу
  • Угловую шлифовальную машину с дисками по металлу
  • Средства индивидуальной защиты
  • Монтажные подкладки в виде брусков, кирпичей и т.д.

Петли

Перед тем, как приварить петли надо их иметь в наличии. Можно изготовить петли для ворот своими руками, а можно купить готовые. Если планируется самостоятельное изготовление, то лучше заранее иметь чертеж петли для ворот, который Вы можете видеть на чертеже ниже или составить на основании имеющихся образцов. По форме они бывают круглые, квадратные и шестигранные. Это зависит от вида исходного материала, из которого они делались. Самыми универсальными и удобными в использовании являются круглые.

Также есть различия конструкционные. Различают:

Третье, чем отличаются друг от друга петли для ворот – размеры. Чем больше масса распашных элементов, тем более мощные и крупные должны быть навесы. Здесь всегда лучше перестараться, чем применить слабые крепления, которые могут под весом створок деформироваться или разрушиться. Причём, петли на калитку опытные мастера устанавливают такие же по размеру, как и на ворота. Несмотря на то, что калитка имеет меньший размер, её масса может быть значительной из-за имеющихся на ней замков, засовов, почтового ящика, средств видео и аудио контакта. В большинстве случаев, калиткой пользуются чаще, поэтому запас прочности навесов лишним не будет.

Руководство по установке

Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.

Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.

После нанесения разметки распашной элемент убирают с подставок, вынимают из проёма, возвращают в горизонтальную плоскость. Петли приваривают в разобранном виде: верхняя половинка отводится для дверного полотна, часть со штырём – для опорных конструкций. Деталь укладывают по отметкам и прихватывают предварительной точечной сваркой. По уровню проверяют, не произошёл ли перекос. Если ось навеса параллельна плоскости распашного элемента, выполняют капитальную сварку по всей линии контакта. Готовый сплошной шов зачищают шлифовальной машинкой.

К лутке приваривают нижнюю часть петли. Если нет возможности уложить опору горизонтально, то работают в вертикальном положении. Прихватку точечной сваркой выполняют по такому алгоритму:

  1. Сверху.
  2. Снизу.
  3. По центру.
  4. В центре верхней половины будущего шва.
  5. В центре нижней половины будущего шва.

Далее следует выверка по уровню, проверочная установка створки. Если дефектов соединения нет, оно выдерживает нагрузку, дверь откидывается плавно и плотно прилегает к коробке, то сваривают капитальным сплошным швом. При сварке масло, которым смазаны петли, может выгореть или вытечь, из-за чего дверь будет скрипеть и заедать. Чтобы этого не происходило, створку приподнимают и ещё раз обильно смазывают внутренности навесов.

Как приварить петли? Общие правила

Когда осуществляется сварка, необходимо соблюдать принятые меры безопасности, что поможет не допустить травм

Среди мер безопасности надо особое внимание обратить на то, что работать надо только в защитной маске и в специальных перчатках. Ни в коем случае такие работы не должны осуществляться в тех местах, где есть сухая трава, в противном случае не избежать пожара. Сварка ворот должна производится аккуратно и очень внимательно, это позволит получить ворота отличного качества

Сварка ворот должна производится аккуратно и очень внимательно, это позволит получить ворота отличного качества.

От низа и верха полотна надо отступить примерно 20-25 см (именно к полотну нужно будет приварить петли), это расстояние должно быть отмерено строительным карандашом. Потом петли должны быть тщательно смазаны солидолом, это необходимо сделать для того, чтобы при сварочном процессе половинки петель не спекались. Для этого под каждую из петель по краям надо положить по спичке. С помощью такой нехитрой манипуляции можно добиться того, что при проведении сварочных работ дверь не будет заклинивать.

Створки дверей необходимо расклинить таким образом, чтобы в закрытом виде двери находились в правильном положении, для этого створки дверей предварительно выравниваются.

При этом нужно обязательно помнить о том, что первым делом приваривается нижняя половинка детали. Тем, кто использует сварочный аппарат впервые, необходимо знать, что петля должна привариться снизу вверх, при этом движения электрода должны быть горизонтальными и не резкими.

После того как сварен первый шов, ворота необходимо расклинить и проверить, насколько они правильно открываются и закрываются. Петли должны быть окончательно приварены, но только в том случае, если двери хорошо функционируют. Это не должно вызывать сомнений, только так можно приварить петли к воротам правильно.

После всего этого рама снимается с петель, тщательно промазывается солидолом, потом она сажается аккуратно на место. Места, в которых осуществлялась сварка, должны быть обработаны шлифовальной машинкой, после чего все изделие покрывается краской. Идеальной считается та конструкция, которая открывается быстро и легко, а закрываться она должна одним легким движением руки.

Не рекомендуется проводить сварочные работы в одиночку, это вызывает определенные трудности. Но если этого не избежать и помощников нет, то приварить петли к воротам можно и на земле, но нужно сразу учитывать, что качество такой работы безупречным назвать нельзя.

Чего нельзя делать при приваривании петель?

Что запрещается делать при сварочных работах, как правильно приварить петли к воротам так, чтобы не было негативных последствий? Здесь нужно учитывать следующее:

  1. Ни в коем случае нельзя работать оборудованием, в котором есть неисправности.
  2. До полного высыхания краски осуществлять сварочные работы не стоит.
  3. Никогда не следует осуществлять сварочные работы в одежде, на которой имеются следы масла, жиров и бензина, как и других горючих жидкостей.
  4. Сварка сосудов, находящихся под давлением, категорически запрещена.
  5. Нельзя вешать на баллоны ветошь и тряпки, которые пропитаны маслом. Именно это очень часто становилось причиной возгорания.

Если все сделать правильно, то результат будет впечатляющим, и можно будет потом консультировать своих знакомых о том, как приварить петли надежно и эффективно.

Такое, казалось бы, простое дело, как приварить петли на ворота, часто оборачивается сложной проблемой. Многим гораздо проще сварить геометрически правильный каркас ворот и калитки, чем установить готовую конструкцию на место и добиться, чтобы она нормально работала. На самом деле работа эта действительно не сложная, но она требует предельной точности и аккуратности, а также знания некоторых нюансов.

Результатом неаккуратности могут стать перекосы и заедания створок Источник www.stroyzabor.ru

Технология приварки петель

Общие полезные рекомендации

Приваривание петель на ворота – достаточно многогранный процесс, для облегчения выполнения которого рекомендуется следовать указанным далее полезным рекомендациям:

  • Заранее изучите чертеж — петли для ворот устанавливаются в определенном порядке. Тогда в процессе приваривания не возникнет неприятных ситуаций и необходимости переделывать уже выполненную работу.
  • Прямые петли необходимо приваривать только на воротах, уложенных на землю.
  • Если осуществляется монтаж петли на круглую стойку, следует сделать отпуск на 5 мм.
  • Первое открывание ворот необходимо выполнять только после полного остывания швов.
  • Перед привариванием петель сделайте подножку под нижнюю петлю – так удобнее.

Чертеж ворот с петлями

Указанная в данном руководстве по привариванию петель технология используется уже на протяжении многих десятков лет, она активно применяется не только кустарными мастерами, но и профессиональными компаниями, которые специализируются на установке ворот.

Будьте уверены в том, что строгое следование приведенным инструкциям обеспечит вам положительный результат, который сохранится на многие десятилетия. Будьте внимательны и аккуратны при сварке петель, так как работа со сварочным оборудованием потенциально опасна для здоровья.

Как правильно приварить петли своими руками

Другие особенности сварки фурнитуры

К круглым столбам петли необходимо приваривать со смещением на 5 миллиметров в сторону открывания. Такое смещение даёт возможность воротам отворяться максимально широко без каких-либо препятствий. При этом для прямоугольных или треугольных опор никаких подобных манипуляций делать не нужно.

Сварные швы должны быть ровными, прочными и глубокими. Наличие пропусков в таких швах неприемлемо.

При вертикальной сварке очень важно выбрать правильную скорость ведения электрода. Специалисты советуют домашним мастерам прибегать в данном случае к круговым плавным движениям, которые будут как бы поднимать текущий металл наверх. Сварочные работы требуют от исполнителя неукоснительного соблюдения техники безопасности

Начинать приваривать фурнитуру надо только тогда, когда будет надет защитный инвентарь и убраны все находящиеся поблизости легковоспламеняющиеся предметы

Сварочные работы требуют от исполнителя неукоснительного соблюдения техники безопасности. Начинать приваривать фурнитуру надо только тогда, когда будет надет защитный инвентарь и убраны все находящиеся поблизости легковоспламеняющиеся предметы.

Общие полезные рекомендации

Приваривание петель на ворота – достаточно многогранный процесс, для облегчения выполнения которого рекомендуется следовать указанным далее полезным рекомендациям:

  • Заранее изучите чертеж — петли для ворот устанавливаются в определенном порядке. Тогда в процессе приваривания не возникнет неприятных ситуаций и необходимости переделывать уже выполненную работу.
  • Прямые петли необходимо приваривать только на воротах, уложенных на землю.
  • Если осуществляется монтаж петли на круглую стойку, следует сделать отпуск на 5 мм.
  • Первое открывание ворот необходимо выполнять только после полного остывания швов.
  • Перед привариванием петель сделайте подножку под нижнюю петлю – так удобнее.

Чертеж ворот с петлями

Указанная в данном руководстве по привариванию петель технология используется уже на протяжении многих десятков лет, она активно применяется не только кустарными мастерами, но и профессиональными компаниями, которые специализируются на установке ворот.

Будьте уверены в том, что строгое следование приведенным инструкциям обеспечит вам положительный результат, который сохранится на многие десятилетия. Будьте внимательны и аккуратны при сварке петель, так как работа со сварочным оборудованием потенциально опасна для здоровья.

Крепление петли-удавки к опоре, или узел Циммермана

Подготовка к работе

Для осуществления задуманного нам понадобятся такие инструменты:

  • Сварка с электродами, сварочная маска.
  • Металлические петли. Лучше взять цилиндрические шариковые изделия. Они должны быть тем мощнее, чем тяжелее будут ворота. Например, на гаражные конструкции следует выбирать наиболее габаритные детали, а для монтажа на калитку подойдут и небольшие петли.
  • Пластины требуемой толщины для приваривания к петельным заготовкам. Они необходимы для удобства сваривания и повышения надежности сварной конструкции, так как имеют значительную площадь соприкосновения с воротным полотном.
  • Болгарка.
  • Вязкое масло типа солидола или литола.

Также должны быть подготовлены опорные столбы для приваривания к ним петель.

В чем разница петель?

Каплевидные навесы как бы вытянуты – присутствует утончение по вертикали. Если посмотреть на такую петлю сверху, ее форма будет напоминать каплю. Обращаться с такими навесами проще – не нужны дополнительные работы, которые заключаются в приваривании к обычным петлям металлических пластин – одну крепят к верхней части механизма, другую к нижней. В остальном разницы между двумя типами навесов нет никакой.

Приварить петли к калитке проще из-за малого веса конструкции.

Правила приваривания

Для работы потребуются следующие инструменты и материалы:

  • строительный уровень, лучше лазерный;
  • рулетка;
  • сварочный аппарат с электродами диаметром 3 мм и средства защиты;
  • спецодежда – чистая без масляных и иных пятен от легко воспламеняющих жидкостей;
  • болгарка;
  • молоток;
  • смазка (подойдет солидол);
  • кисть или валик для окрашивания;
  • краска.

Процесс приваривания, как правило, ведется в вертикальном положении створки. Если есть необходимость укрепить уже существующий сварочный шов, конструкции нужно снять с петель. Варить, не снимая ворота, нельзя.

Фото по правилам сварки гаражных петель

Допустим, что уголок слева – это рама гаражных ворот, а профиль справа – створка. Прикладываем нашу петлю к раме и обвариваем с обеих сторон. Чтобы соединить раму со створкой, верхнюю часть петли свариваем снизу и сверху с помощью листа металла. Надежность крепления невысокая из-за того, что при сварке металл часто ведет.
Более надежный способ – варить петли через флажки. Нижняя часть флажка приваривается к раме с двух сторон. Для соединения привариваем верхнюю часть флажка к створке. Лист металла накладываем сверху (на флажок) так, чтобы он «заходил» на раму. Таким образом варить петли на гаражных воротах гораздо удобнее, гораздо проще и гораздо практичнее.

Технология сварки

  1. Произведите разметку. При помощи рулетки и карандаша или мела отметьте места, где будут поставлены петли. Рекомендуется отступить сверху и снизу примерно по четверти метра. На производстве после определенных вычислений, которые помогают в процессе эксплуатации избежать перекоса дверного полотна (если приварить петли слишком близко к краям, верхняя часть будет слишком сильно тянуть блок вперед и вниз из-за большого веса).
  2. Смажьте петли солидолом, чтобы избежать их спекания, затем прихватите в нескольких местах: сначала нижнюю половину, потом наденьте на нее верхнюю и проверьте, в верном ли направлении двигаетесь. Теперь разъедините петлю и приварите верхнюю ее часть – чуть-чуть, чтобы только держалась. Далее нужно с помощником проверить, как ведут себя ворота, не перекашиваются ли.
  3. Если все нормально, приваривают капитально. Каплевидные петли – вдоль всего утончения, простые – по длинной стороне дополнительно присоединенной пластины.
  4. Проверяют, как закрываются полотна. Если все нормально, простые петли заваривают окончательно – по периметру дополнительной пластины.

Не забудьте выставить технологическое расстояние между створками и коробкой.

Места сварки зачистите при помощи болгарки, затем полностью загрунтуйте дверное полотно и коробку. Как только грунтовка высохнет, произведите окрашивание выбранной краской.

Всегда производите разметку, не варите на глазок. Перед работой проверьте, исправно ли оборудование. Только соблюдая правила, можно получить качественный сварной шов и нормально работающую металлоконструкцию.

занимается производством гаражных ворот на заказ. Для уточнения деталей свяжитесь с менеджером по телефону, указанному на сайте, или закажите обратный звонок.

Размеры и форма

Можно сварить калитку в виде арки, эллипса и любой другой формы. Самая популярная форма – прямоугольная с несколькими перемычками для скрепления стоевых деталей и придания жесткости. Возможна установка вместе со столбами, но чаще всего калитку навешивают на петли уже стоящих столбов.

Распространенные размеры деталей для самой простой конструкции: высота 2100 мм, ширина разнообразная, в зависимости от установленных столбов.

Старые домовладения обустраивались довольно узкими и неудобными калитками, поэтому, возможно, придется внести изменения для забора, перенеся столбы и расширив проем. Как правило, вход делают шириной 1000 мм.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов - анкерные болты 30 см, саморезы - 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер - 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2-3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа - от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую - к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Классификация изделий согласно ГОСТу

Правильно привариваем петли своими руками

Как приварить петли на гаражных воротах

Основой механизма крепления гаражных ворот являются опорные петли, посредством которых производится навешивание полотна на каркасное основание. При этом только грамотно проведённые сварочные операции позволяют произвести качественную навеску полотна ворот и обеспечивают безопасность их эксплуатации. В этой статье мы рассмотрим, как приварить петли на гаражных воротах.

Гаражные петли

По своей форме петли для ворот могут иметь самое различное исполнение. В практике гаражного строительства наиболее часто используются петли различных форм:

  • цилиндрические;
  • квадратные;
  • шестигранные.

Петли цилиндрической формы, несмотря на свой не совсем привычный вид, привариваются к основанию значительно проще, чем любые другие. Именно поэтому мы и выберем их в качестве предмета рассмотрения в нашей статье. Для удобства работы с такими петлями к ним сначала привариваются металлические «ушки», размер и форма которых выбираются исходя из габаритов и общего веса ворот, а также с учётом их декоративных качеств.

Петли с шариком

Обратите внимание! Для повышения эксплуатационного ресурса (за счёт улучшения скольжения) желательно выбрать петли с опорой на вставленный внутрь шарик, используемый в качестве подшипника. Вначале необходимо тщательно выверить все установочные размеры конструкции, обеспечивающие размещение полотна в каркасной обвязке с зазором не более двух мм

Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе. При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии

Вначале необходимо тщательно выверить все установочные размеры конструкции, обеспечивающие размещение полотна в каркасной обвязке с зазором не более двух мм. Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе. При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии.

Для исключения несанкционированного снятия ворот петли должны привариваться навстречу друг другу или же оснащаться специальным упором, препятствующим этому.

Азбучные истины

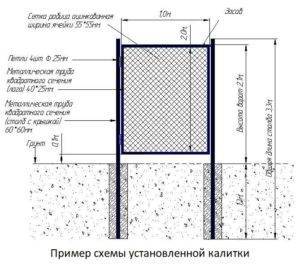

Процесс установки петель можно рассмотреть на примере металлической калитки. Чтобы она исправно выполняла свои основные функции, при приваривании петель необходимо выполнить ряд условий:

  1. Обеспечить зазор между опорным столбом и рамой калитки, который должен составлять 3-5 мм.
  2. Обеспечить зазор в несколько миллиметров между петлей и рамой калитки, приварив к петле платики — металлические пластины нужной толщины. Всего для каждой петли нужно два платика, длина каждого из них — на 2 мм меньше, чем длина половины.
  3. Оптимальное расстояние от края калитки до петли составляет 15-20 см. Если нужна средняя петля, то она располагается строго посередине между крайними петлями.

Сначала к столбу приваривается нижняя часть крепежа (со штырем), затем к створке приваривается верхняя часть (с пазом).

Грамотно собранная конструкция должна иметь следующие части:

  • петля;
  • платик;рама калитки;
  • опорный столб;
  • нижняя часть (со штырем);
  • верхняя часть (с пазом).

Все петли должны быть соосны, то есть их центры должны находиться на одной прямой. Требование соосности является крайне важным. Именно от его соблюдения зависит, насколько равномерно будет распределяться вес ворот на крепления и, соответственно, как долго они прослужат.

Для работы мастеру понадобятся:

  • сварочный аппарат;
  • металлическая пластина для изготовления платиков;
  • болгарка;
  • молоток;
  • отвес;
  • масло для смазки петель;
  • средства защиты — маска, перчатки, спецодежда.

На подготовительном этапе следует разметить раму калитки и створку, определив места, где будут привариваться петли. Очистить их от пыли, грязи, ржавчины. Для этого можно воспользоваться металлической щеткой и растворителями. Далее, выполняется аналогичная обработка поверхности петель, а на их внутреннюю часть наносится смазка.

Традиционный метод сварки предполагает на этом этапе установку платиков, для чего рекомендуется:

  1. Взять 2 одинаковые пластины необходимой толщины и длины. Положить их так, чтобы между ними был зазор в 2-3 мм.
  2. Уложить на них нижнюю часть петли.
  3. Приварить петлю к одной из пластин (в рассматриваемом случае, к правой).
  4. Проделать все то же самое для верхней части петли и приварить ее к левой пластине.
  5. Затем необходимо установить створки в рабочее положение и зафиксировать их.
  6. Платики с нижней частью каждой петли точечно привариваются к столбу, затем в нижние части вставляются верхние элементы шарниров и точечно привариваются к створке. После проверки соосности петель и работы калитки производится окончательная обварка по контуру платиков.

Для неопытного мастера вертикальная варка, которую нужно выполнять на уже установленном столбе, может оказаться слишком сложной задачей. Кроме того, сделать работу в одиночку практически невозможно: нужен помощник.

Связанные вопросы и ответы:

Классификация изделий согласно ГОСТу

Производители выпускают петли в большом ассортименте. Чтобы подобрать товар, пользуются ГОСТом, а именно таблицей, где указаны технические параметры изделия. ГОСТ (государственный стандарт) – основной документ, по которому определяют размеры, вес, нагрузку, форму для каждого вида.

Цилиндрический вариант

Согласно ГОСТу их разделяют на следующие типы:

  • цилиндрические;
  • цилиндрические усиленные;
  • сквозные;
  • потайные;
  • трехсекционные накладные;
  • накладные.

Равномерный сварной шов

Цилиндрические с подшипником

Навес по форме напоминает цилиндр, который разделили надвое. Одна часть петель для ворот имеет отверстие, называется «мама», другая со штырем называется «папа». Две половины соединяются друг с другом и вращаются по кругу.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
