Как проверить сопротивление мультиметром

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека

Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ?, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

• напряжение – постоянное и переменное;
• диапазон сопротивления;
• емкость;
• частоту;
• индуктивность;
• силу постоянного и переменного тока;
• температурный режим;
• коэффициент усиления транзисторов;
• проверка диодов и транзисторов;
• вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Для чего нужна?

Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

1. Легко читаемая.
2. Проще наносится.
3. Может передать всю необходимую информацию о номиналах.
4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

1. При точности 20% используется маркировка, содержащая 3 полоски.
2. Если точность составляет 10% или 5%, то наносится 4 полоски.
3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Подготовка прибора

Чтобы подготовить тестер к замеру сопротивления, выбирается соответствующий режим и щупы подключаются к прибору и нагрузке.

Выбор режима

Сопротивление обозначается символом O, поэтому для выбора режима у цифрового прибора надо найти этот знак сопротивления на мультиметре и установить переключатель рода работы в соответствующее положение. Если тестер имеет автоматический выбор пределов измерения, то подготовка прибора на этом завершена. Если выбор ручной, надо поставить селектор в сектор измерения сопротивления на предел, в котором ожидается будущее сопротивление. Если оно неизвестно, то можно установить рукоятку переключателя в произвольное значение и подобрать нужное положение в процессе замеров.

У стрелочного мультиметра надо также найти на переключателе ряд положений с маркировкой O и выставить на необходимый предел. Если у прибора есть переключатель видов измерения, его также надо поставить в положение IUR (выделен на фото зеленой рамкой).

Подготовка к измерениям стрелочного тестера.

У стрелочного мультиметра перед началом замера надо выполнить еще одну операцию – установить стрелку на ноль, то есть, на крайнее правое деление шкалы. Для этого надо замкнуть между собой щупы и вращать ручку «Установка нуля» (на фото выделена синей рамкой) до тех пор, пока стрелка не встанет на начальное деление шкалы измерения сопротивления. Такую процедуру надо выполнять после каждого переключения с одного предела измерения на другой.

Установка стрелки на нулевое деление.

Если проверяется электрическая цепь на целостность и ожидается, что измеренное сопротивление будет небольшим (ноль или немного больше), можно воспользоваться режимом звуковой сигнализации («прозвонки»), так удобнее. При обнаружении малого сопротивления (хорошего контакта) тестер выдаст звуковой сигнал – это позволит не отвлекаться на считывание показаний с дисплея.

Подключение щупов

Один из щупов подключается к общему гнезду (COM). Обычно, это черный провод. На результат измерения цвет проводника, конечно, не влияет, но это стало определенным стандартом, который желательно соблюдать. Меньше будет путаницы. Второй провод (обычно, красный) подключается к гнезду, имеющему маркировку в виде символа O. У большинства мультиметров это тот же терминал, к которому подключают щуп для измерения напряжения, емкости, частоты и т.п. Старые стрелочные тестеры имеют всего два гнезда для измерительных проводов, поэтому здесь голову ломать не надо.

Оба щупа подключаются к выводам измеряемого элемента. Если проверяется резистор, дроссель, обмотка трансформатора и т.п., то полярность подключения значения не имеет. Если проверяется полупроводниковый прибор (транзистор, диод и пр.), то значение сопротивления зависит от полярности, но это тема для отдельного обзора.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Выбор диапазона измерения

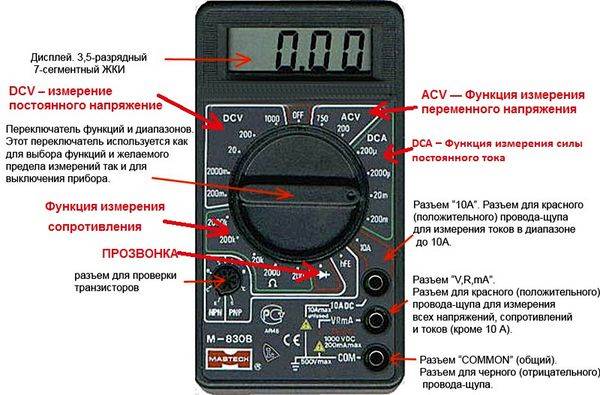

Настройку мультиметра осуществляют поворотом многопозиционного переключателя. Его позиции разбиты на несколько секторов со следующими обозначениями:

• DCV (-) или V-: измерение постоянного напряжения;
• ACV (~) или V~: переменное напряжение;
• DCA (-) или A-: сила постоянного тока;
• ACA (~) или A~: сила переменного тока;
• Ohm: сопротивление.

Дополнительные секторы, имеющиеся в некоторых моделях:

• CX: замер емкости конденсатора;
• hFE:: определение коэффициента усиления транзисторов;
• значок диода, изображение лампочки или звуковых волн: режим прозвонки.

Измерение сопротивления

Каждый сектор, за исключением «hFE» и «прозвонки», содержит несколько позиций, определяющих чувствительность прибора, то есть диапазон измеряемых величин.

В секторе «Ohm» обычно имеются позиции:

1. 200;
2. 2000;
3. 20К;
4. 200К;
5. 2000К.

Буква «К» — сокращение от приставки «кило». То есть максимальное сопротивление, отображаемое прибором, составляет 2 млн. Ом или 2 МОм.

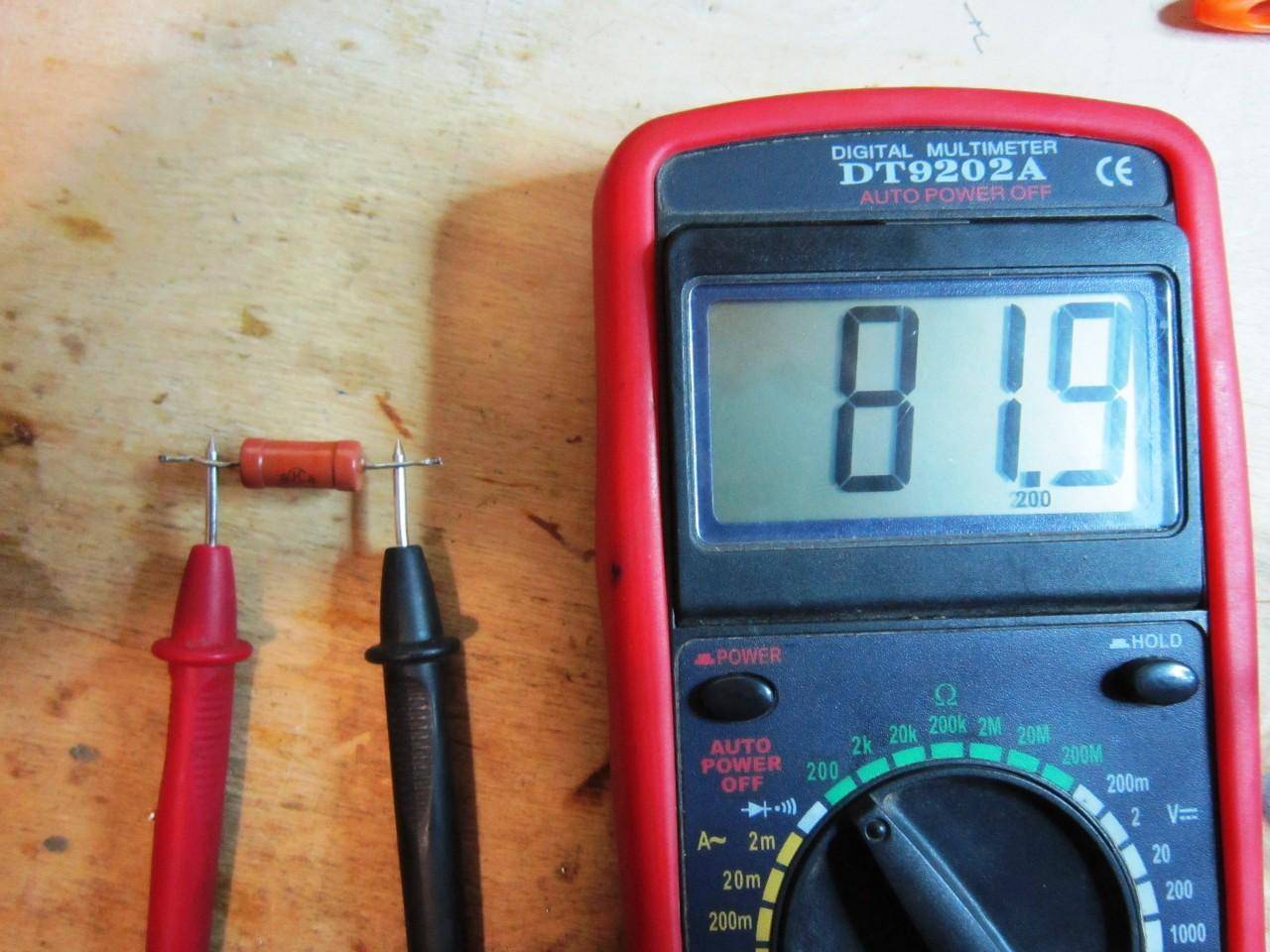

Для измерения сопротивления величиной до 200 Ом переключатель устанавливают на позицию «200». Если измеряемая величина лежит в пределах 200 – 2000 Ом, переключатель устанавливается на позицию «2000» и т.д. То есть действует правило: выбирается ближайшее наибольшее значение относительно предполагаемой величины измеряемого сопротивления.

Если с интервалом угадать сложно – когда диапазон:

• занижен: на дисплее отображается «1» — символ бесконечности;
• завышен: отображается число с двумя нулями впереди, например, «005».

При измерениях неизвестных величин переключатель устанавливают на максимальное значение и затем шаг за шагом опускаются, пока на мультиметре экстремальные показания не сменятся какими-то конечными.

Если при измерении сопротивления это правило не является обязательным — при заниженном диапазоне прибору ничего не угрожает, то при замерах силы тока или напряжения неизвестного порядка его следует соблюдать строго: при завышенном диапазоне тестер может сгореть. Правда, современные модели оснащаются блокировками, размыкающими в случае ошибки внутренние цепи мультиметра, но лучше перестраховаться.

Некоторые мультиметры способны измерять сопротивление до 200 МОм. В секторе «Ohm» у них имеется 7 позиций:

1. 200;
2. 2К;
3. 20К;
4. 200К;
5. 2М;
6. 20М;
7. 200М.

Но для измерения сопротивления изоляции проводов этого все равно недостаточно. Такие задачи решают с помощью мегомметра — тестера, подающего напряжение до 2500 В и способного определять сопротивление до 300 Гом.

Существуют мультиметры, определяющие диапазон измерений самостоятельно. Стоимость у них, по сравнению с обычными, выше.

Включение мультиметра в режим омметра и выбор пределов измерений

Управление мультиметром производится с помощью круглой поворотной ручки, вокруг которой расчерчена шкала, поделенная на секторы. Друг от друга они отделены линиями или просто надписи на них отличаются цветом. Чтобы включить мультиметр в режим омметра надо повернуть ручку в зону сектора, обозначенного значком «O» (омега). Цифры, которыми будет обозначаться режимы работы могут быть подписаны тремя способами:

O, kO – x1, x10, x100, MO. Обычно такие обозначения используются на аналоговых устройствах, у которых то, что показывает стрелка еще надо переводить в привычные значения. Если шкала проградуирована, к примеру, от 1 до 10, то при включении каждого из режимов отображаемый результат надо домножать на указанный коэффициент.

• 200, 2000, 20k, 200k, 2000k. Такая запись применяется на электронных мультиметрах и показывает в каком диапазоне можно измерять сопротивление при установке переключателя в определенную позицию. Приставка «k» обозначает префикс «кило», что в единой системе измерений соответствует цифре 1000. Если выставить мультиметр на 200k и он покажет цифру 186 – это значит, что сопротивление равно 186000 Ом.
• O – Если на корпусе омметра есть только такой значок, значит мультиметр способен автоматически определять диапазон. Циферблат такого устройства обычно может отображать не только цифры, но и буквы, к примеру, 15 kОм или 2 MОм.

У первых двух способов подписи шкалы есть прямая зависимость точности отображения результатов и их погрешности. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет показано неправильно.

Щупы прибора надо воткнуть в соответствующие гнезда – черный в «COM», а красный в то, возле которого среди других обозначений есть значок «O».

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации. Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет

Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы

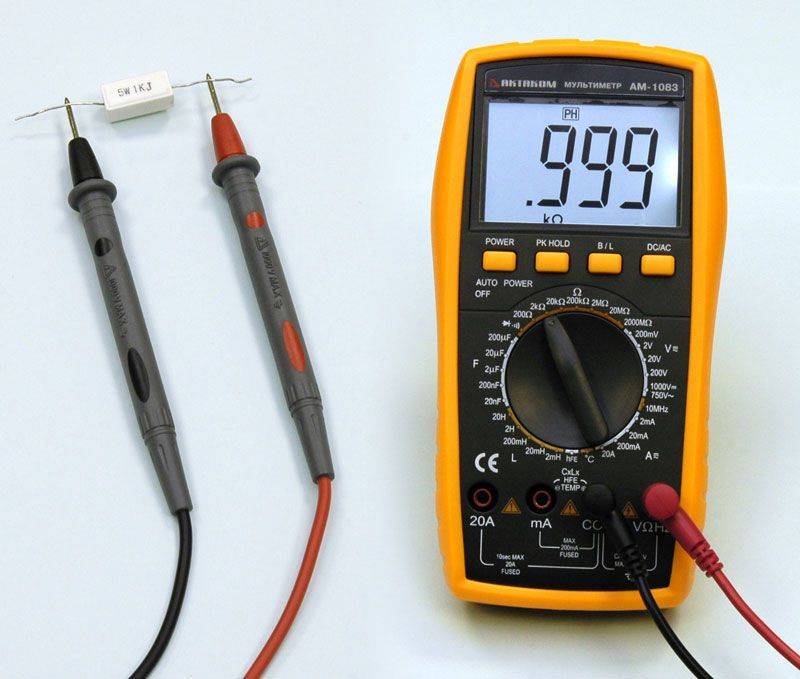

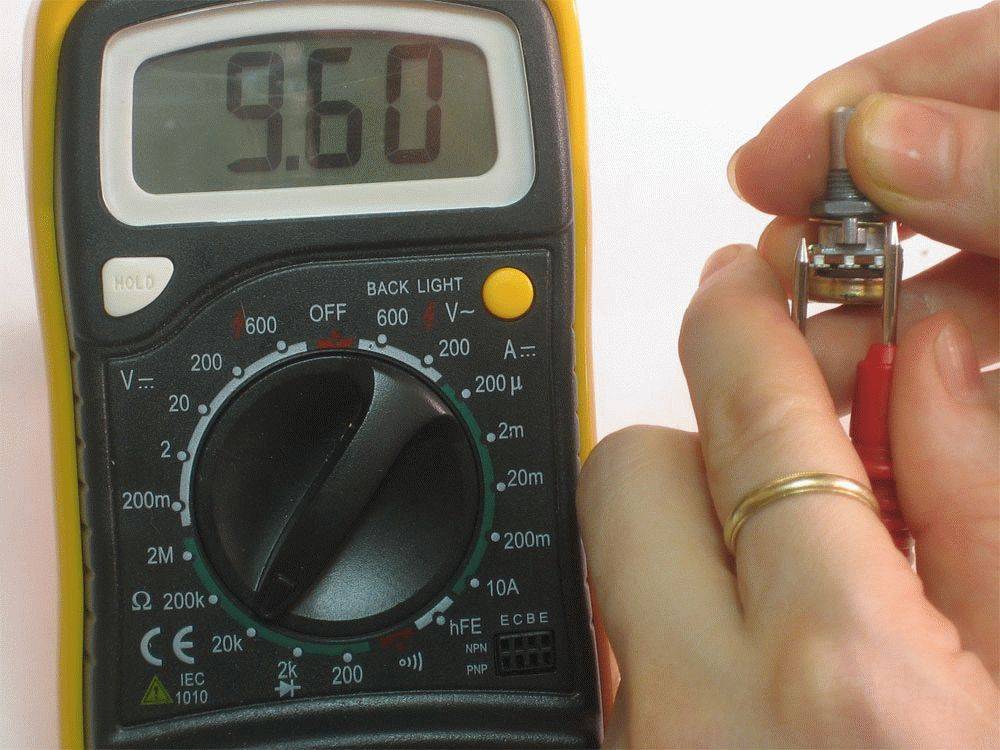

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

1. Подключаем щупы, так как на предыдущем тестировании.
2. Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К».

   Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)

3. Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

• Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
• В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
• Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
• После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Как поверить сопротивление заземления

В целях безопасности в жилых, офисных и производственных зданиях применяются розетки с заземляющим контактом

Очень важно иметь уверенность, что этот контакт на самом деле подключен к заземляющему устройству. Убедиться в этом можно с помощью мультиметра, но для этого надо четко представлять себе схему электроснабжения

Принципы построения систем TN-S и TN-C-S и проверка наличия контакта с заземлением с помощью омметра и вольтметра.

Заземляющий контакт розетки может быть задействован в однофазных «трехпроводных» системах TN-S и TN-C-S, в которых есть отдельный провод для защитного заземления (PE). Отличаются эти системы точкой разделения защитного проводника и нулевого провода:

• в TN-S эти проводники разделены на всем своем протяжении и подключены к заземляющему устройству на трансформаторной подстанции;
• в TN-C-S проводники выходят с подстанции совместно и в какой-то точке разделяются (обычно, на вводе в здание).

Существует еще и «импровизированная трехпроводная» система — в ней защитный проводник прокладывается по квартире и подключается к нулевом проводу в ближайшем распредщите, что, в обшем, неправильно.

В «двухпроводных» однофазных сетях (системы TN-C) домашние мастера иногда подключают заземляющий контакт к нулевому проводу прямо на розетке. Так делать нельзя.

• между фазным терминалом и заземляющим контактом (при отключенном автомате защиты сети!) сопротивление будет высоким на любом пределе измерения омметра;
• между нулевым терминалом и заземляющим контактом сопротивление будет нулевым.

Все работы по измерению сопротивлений в розетке делать только при отключенном автоматическом выключателе, защищающем эту розетку.

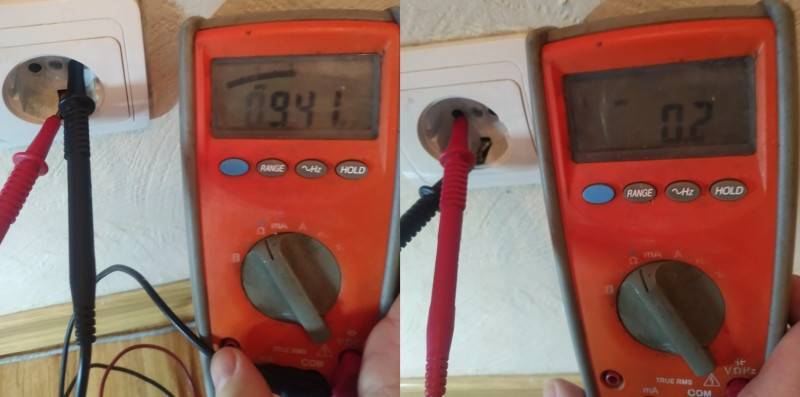

Высокое сопротивление между фазным и заземляющим контактом (слева) и нулевое между нулевым и заземляющим (справа).

На фото между фазным и заземляющим терминалами сопротивление высокое, но не бесконечное (9+ мегаом). Это объясняется наличием в нулевом проводе токов, возникающих из-за несимметрии нагрузок по фазам, а также утечек в электропроводке из-за старения изоляции.

Также можно убедиться в наличии связи с землей, включив мультиметр в режим измерения переменного напряжения. Между защитным проводником и нулевым проводом напряжение должно быть близким к нулю. Между защитным проводником и фазным контактом вольтметр должен показать около 220 вольт.

Фазное напряжение между фазным и заземляющим контактом (слева) и практически нулевое (97 милливольт) между нулевым и заземляющим (справа).

Для этих замеров автомат отключать не надо. Обе методики работают как в системе TN-C, так и в TN-C-S. На схеме они показаны раздельно, чтобы не загромождать рисунок.

Измерение сопротивления мультиметром удобно, а полученный результат вполне нагляден. При небольших навыках выполнение замеров не составит труда.

Принцип работы устройства

По закону Ома сопротивление вычисляется как напряжение на участке цепи, делённое на величину тока в этой цепи. Этот принцип действия используется в простейших магнитоэлектрических омметрах, которые способны измерять величины от сотен Ом до нескольких мегаом. Используются несколько способов измерения сопротивления:

• Магнитоэлектрический. Применяется прямое измерение тока при известном напряжении.
• Логометрический. Основан на сравнении сил двух токов, один из которых протекает через измеряемый резистор. Если силы различны, логометр показывает их отличие, которое пропорционально значению сопротивления.
• Аналоговый электронный. Преобразует значение сопротивления в пропорциональное напряжение с помощью операционного усилителя.
• Цифровой электронный. Измеряемый резистор устанавливается в одно из плеч моста и происходит автоматический подбор величины цифровым методом.
• Четырехпроводное подключение для измерения малых сопротивлений. Используется для исключения влияния резистивности проводов на эксперимент.

Что может пригодиться

Резистор – надежная деталь. Обычно он не выходит из строя, если прибор эксплуатировался правильно: не подвергался воздействию жары, влаги, других неприятных для схем условий. Для экономии времени тестирование элементов схемы начинают не с определенного резистора, так как он редко выходит из строя, а с других радиодеталей. Например, чаще перегорают полупроводники или индуктивности, поэтому начинать проверку рекомендуется с них. Это поможет сэкономить время.

Порядка, в котором следует проверять те или иные схемы, не существует. Вы можете начинать с любого элемента, который кажется вам подозрительным или находится ближе. Резисторы могут иметь определенные отклонения от номинала. Их требуется знать: обычно эти параметры указываются заводом-изготовителем. Чем меньше отклонения, тем точнее сделана деталь, значит, ее стоимость будет выше.

Несмотря на то, что проверить резистор мультиметром достаточно легко, следует знать следующее:

• перед началом работы с прибором внимательно изучите инструкцию к нему, производители часто совершенствуют мультиметры, меняют их функционал и управление;
• узнайте технические характеристики мультиметра;
• проверьте, правильно ли выставлены настройки;
• проверьте, в каком состоянии батарейки.

Реальная величина сопротивления элемента может значительно отличаться от заявленной, так, например, допустимое отклонение в большую или меньшую сторону может составлять до 10%.

Для того чтобы узнать исходные данные детали, которая проверяется, рекомендуют воспользоваться схемой, прилагаемой к прибору. Если показания мультиметра сильно отличаются от положенного для проверяемого резистора, то, скорее всего, перед вами либо несправный прибор, либо резистор, сопротивление которого является крайней формой отклонения от нормы. Сопротивление резистора наносят на его корпус. Если на нем написано 150 Ом, а ваш мультиметр показывает 165, не стоит пугаться. Это нормальное расхождение данных, так как характеристика имеет допустимые отклонения.

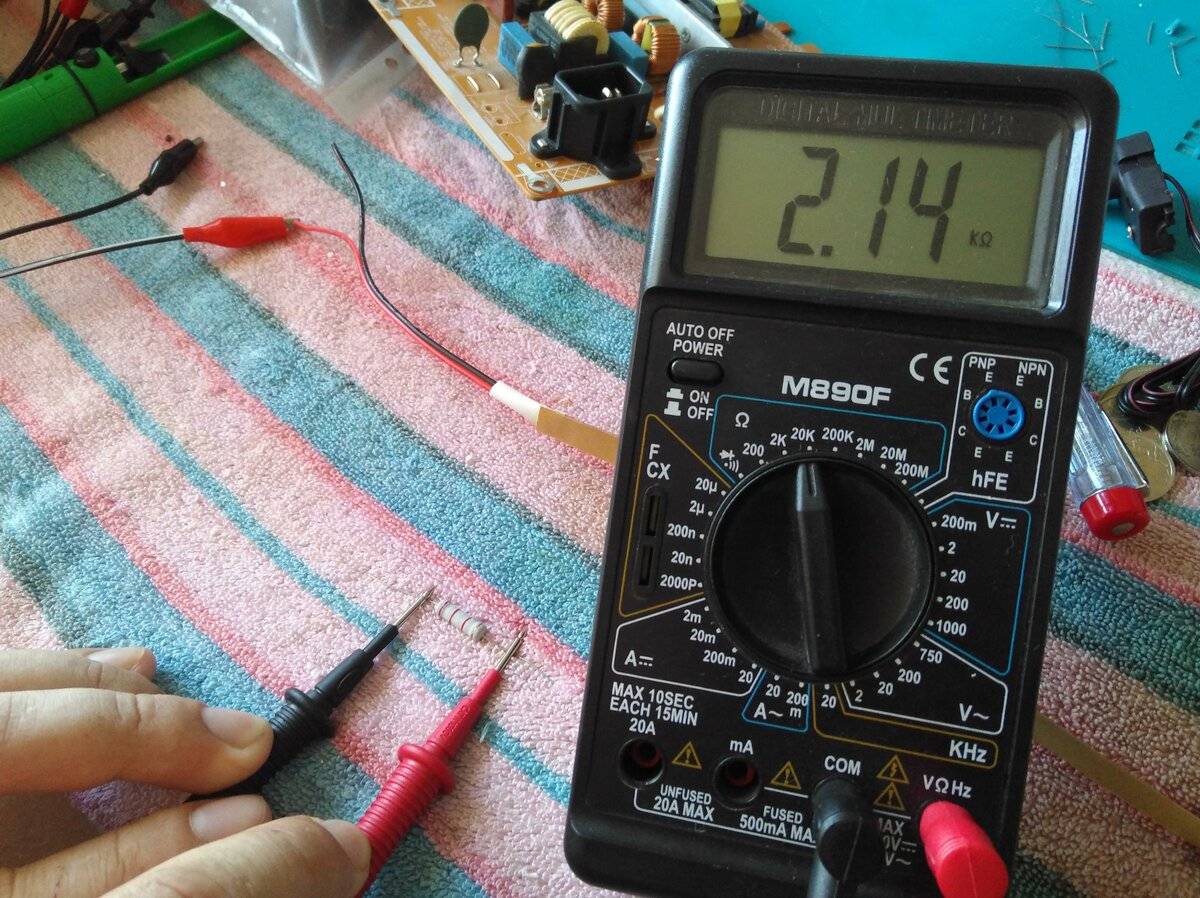

Проверка тестером

Обычный мультиметр (тестер), используемый в быту, сможет стать незаменимым помощником. Вне зависимости от типа устройства, с его помощью можно проводить комплексную диагностику схем и деталей. Надо всего лишь знать, как правильно применять настройки прибора.

Для того чтобы проверить, исправна ли деталь, потребуется отсоединить устройство, в котором она установлена, от источника питания (сети или батареи). После из резистора нужно будет выпаять вывод. Некоторые элементы можно снять с платы, не выпаивая

Важно удалить резистор, потому что, находясь в плате, он может передавать напряжение соседнего участника цепи, и определить исправность интересующего элемента будет нельзя

Как проверить трансформатор мультиметром?

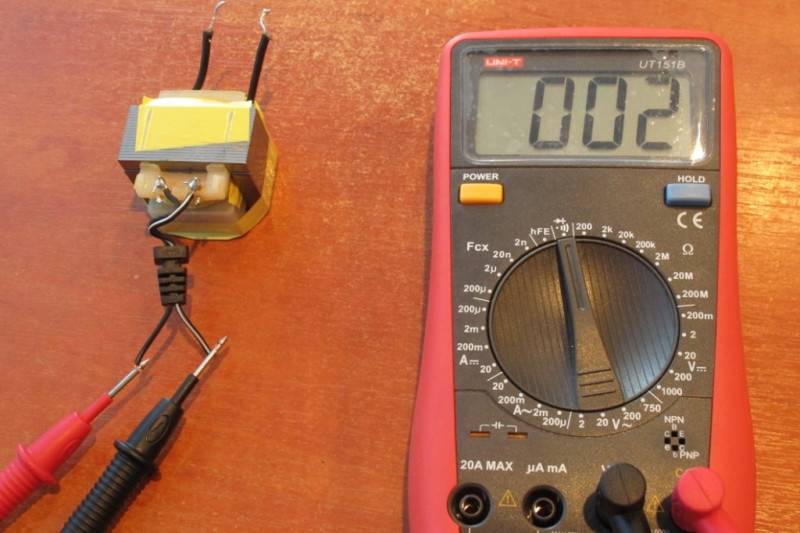

Наш простенький трансформатор от зарядного устройства имеет всего четыре вывода, т.е. два провода с вторичной обмотки и два с первичной. Весь процесс проверки  трансформатора мультиметром заключается в проверке целостности обмоток. Для начала необходимо мультиметр перевести в режим проверки диодов или же измерения сопротивления. Дальше проверяется одна из обмоток, полярность подключения щупов роли не играет.

Затем подключается к мультиметру вторая обмотка.

А если вдруг возникает вопрос, как определить обмотки трансформатора? На него можно ответить тем, что сопротивление первичной обмотки у понижающего трансформатора всегда будет больше.

Обмотка, которая имеет обрыв, прозваниваться не будет вообще. Если есть необходимость проверки трансформаторов, у которых есть несколько выводов первичной обмотки и несколько вторичных обмоток, то каждая обмотка такого трансформатора проверяется отдельно.

Такой метод проверки трансформатора мультиметром очень прост и поможет определить целостность обмотки. О том, как проверить трансформатор на межвитковое замыкание читаем тут .

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.
