Фундамент УШП достоинства и недостатки: Инструкции обзоры

Чем утеплять?

Рассмотрим основные материалы, применяемые при сооружении УШП. Начнём с теплоизоляции. Толщина её слоя, как правило, 200-300 мм. Точнее, 100 мм под рёбрами плиты (их устраивают под несущими стенами) и 200-300 мм (в зависимости от высоты рёбер) под её подошвой. Плюс 50 мм – под отмосткой. В качестве утеплителя применяют в основном плиты из экструдированного пенополистирола (ЭППС, XPS). Этот материал оптимален для подземных конструкций. Среди его достоинств:   ? Высокая прочность на сжатие – от 250 до 500 кПа при 10% линейной деформации (в зависимости от марки изделия). Высокопрочные плиты без проблем выдерживают нагрузку даже от тяжёлого здания (порядка 10 тонн/м2)

  ? Коэффициент водопоглощения – всего 0,3-0,4% по объёму. То есть материалу не грозит намокание из-за грунтовых или поверхностных вод.   ? Низкий коэффициент теплопроводности – 0,032-0,034 Вт/(м•°С). Иными словами, пенополистирол очень хорошо сберегает тепло.   ? Плиты не подвержены гниению и воздействию микроорганизмов.   ? Заявляемый производителем срок службы в грунте – не менее 50 лет.

Александр Керник, руководитель группы тех.поддержки продаж «УРСА Евразия»:«Для чего нужно утеплять плиту фундамента и отмостку? Во-первых, для защиты подземной конструкции от морозного пучения грунта. Грунт не должен замерзать, расширяться и сдвигать фундамент. Благодаря утеплителю мы сохраняем геотермальное тепло в грунте под плитой и отмосткой. Во-вторых, утеплитель препятствует передаче тепла от системы тёплого пола в грунт. Всё тепло устремляется вверх, в помещения дома. Тем самым мы экономим на отоплении. Третий момент конструктивный: в УШП для усиления предусматривают железобетонные рёбра под несущими стенами здания. Пространство под плитой между рёбрами не должно быть пустым, поэтому его также заполняют утеплителем, но обычно меньшей марки (с прочностью на сжатие не 500 кПа, а 250 кПа) – для снижения затрат на УШП»

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу. Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков.

Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие:

• Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.
• Затем осуществляется армирование, укладываются отопительные трубы и плиты.
• Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. В связи с этим, необходимо со всей ответственностью подходить к его выполнению.

Процесс возведения УШП фундамента

Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.

Подготовительные мероприятия

Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:

1. Рытье котлована.
2. Выравнивание площадки.
3. Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.

Укладка геотекстиля

Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:

1. Устроить дренаж и сделать песчаную подушку.
2. Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.

Возведение опалубки

Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

устройство утепленной шведской плиты

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

1. По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
2. Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
3. Выполнить утепление отмостки.

Теплые полы в фундаменте УШП

Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.

Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

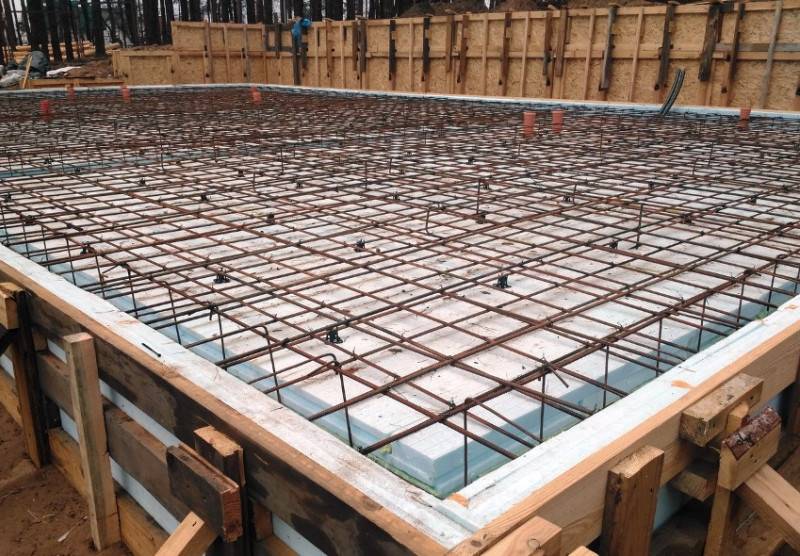

Процесс армирования

Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:

1. Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
2. Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
3. В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
4. Подбирается необходимое значение диаметра арматуры.

Человек показывает устройство свой утепленной плиты перед заливкой:

Заливка бетона

Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:

• монтаж труб для системы «теплый пол»;
• укладку канализационных и водопроводных труб;
• укладку газовых труб и кабелей.

Порядок действий следующий:

Проверить на герметичность все вмонтированные трубы.
Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки.
Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством

Для этих целее нужно использовать специальную строительную технику.
Одновременно с заливкой выполнить уплотнение бетона виброоборудованием.
Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания.
Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков.
Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов.

На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.

Плитный фундамент: область применения и преимущества

Плитный фундамент относится к малозаглубленным конструкциям и является, по сути, особой разновидностью ленточного основания. В отличие от последнего, при возведении дома обустраивается не фундаментная лента, а монолитная платформа из железобетона. Основание этого типа может быть выполнено в виде сплошного прямоугольного параллелепипеда толщиной 20–40 см или состоять из нескольких плит, поверхность которых заливается слоем бетона. Укладывается опорная конструкция на подготовленную песчано-щебневую подушку толщиной от 20 до 40 см. В некоторых случаях плита снабжается рёбрами жёсткости, которые значительно улучшают её прочностные характеристики.

Монолитная железобетонная плита справится с любыми знакопеременными нагрузками, возникающими при подвижках и вспучивании грунта

Поскольку железобетонное основание занимает ту же площадь, что и строение, вес последнего равномерно распределяется по всей поверхности. Благодаря этому, а также за счёт малой степени заглубления, фундамент подходит для строительства на слабых почвах:

• подвижных;
• подтапливаемых;
• пучинистых;
• песчаных;
• насыщенных глинах;
• торфяниках.

В зависимости от глубины закладки, плитный фундамент бывает:

• мелкозаглубленным,

• незаглубленным.

Первые закладывают на глубину не более 30 см, в то время как незаглубленные конструкции часто называют плавающим фундаментом — их монтируют не ниже 10 см от поверхности строительной площадки.

Особенности конструкции наделяют плитный фундамент массой достоинств:

• возможность применения на подвижных, среднепучинистых грунтах;
• простая технология строительства железобетонной плиты — раствор можно выгружать непосредственно из миксера, без применения дорогостоящего бетононасоса, а работа может выполняться низкоквалифицированными рабочими;
• высокая несущая способность, которую плита имеет благодаря большой площади опоры;
• возможность строительства на так называемых трудных грунтах — там, где затруднено или имеет большую стоимость проведение землеройных работ. Так, «плавающее» основание даёт возможность снизить трудозатраты и бюджет при возведении зданий в условиях вечной мерзлоты, при высоком уровне грунтовых вод и т. д.;
• благодаря жёсткой, монолитной плите, здание не подвергается локальным деформациям даже при сильных нагрузках в процессе замерзания грунта и при его оттаивании. Фундамент отлично подходит для стен и колонн, которые выполняются кладкой из кирпича, камня, шлакоблоков и т. д.;
• возможность использовать поверхность плиты в качестве чернового пола, а также для обустройства системы напольного обогрева;
• улучшение теплоизоляции основания, защита от избыточной влажности.

В то же время опорная плита имеет и недостатки:

• сложность, возникающая при необходимости обустройства подвала;
• высокая стоимость, связанная со значительным расходом строительных материалов;
• трудоёмкость работ и необходимость в использовании строительной техники;
• низкая ремонтопригодность;
• сложность обустройства на покатых поверхностях.

Хотя при строительстве фундаментной плиты и требуется больше материалов, чем для ленточного или столбчатого основания, при её сооружении можно сэкономить на пиломатериалах для опалубки и спецтехнике для земляных работ. Если ознакомиться со сметами жилых домов, которые широко представлены в сети, то можно сделать вывод, что плитный фундамент является отличным вариантом для малоэтажных зданий с небольшой площадью в плане, то есть для индивидуального строительства.

Опалубка фундаментной плиты имеет простейшее устройство, поэтому соорудить её сможет любой домашний мастер

Технология возведения

Чтобы сделать надежный фундамент УШП своими руками, необходимо тщательно соблюдать технологию и порядок укладки материалов. Самый важный компонент конструкции — бетон. Его можно заказать на заводе или приготовить самостоятельно (первый вариант предпочтителен). Для устройства УШП рекомендуется использовать бетон классов В20-В25, точное значение зависит от нагрузки

Во избежание проблемы важно перед началом процесса изучить, как правильно заливать бетонную смесь. Стоит запомнить самое важное: заливка монолитной железобетонной плиты выполняется за один прием, иначе конструкция не будет работать как единое целое. Подробнее об этом — в видео инструкции в конце статьи

Подробнее об этом — в видео инструкции в конце статьи.

Процесс укладки шведской плиты

Строительство ведется в следующем порядке:

Снятие плодородного слоя почвы (в среднем 20-30- см). Укладка песчано-гравийной подушки, в состав которой входит песок средней или крупной фракции (применение мелкого не допустимо). Толщина подбирается в зависимости от характеристик грунта основания

Важно грамотно выполнить трамбование с применением уплотняющей площадки или пригрузов. Укладка «Пеноплекса»

Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня. Расстояние от дренажа до фундамента принимается не более 1 метра. Установка опалубки осуществляется с применением плитных и бортовых элементов. Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней)

Точный диаметр и шаг подбирается расчетом по несущей способности. При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы. После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу. Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.

На данном видео наглядно представлена инструкция по возведению УШП, описаны плюсы и минусы, даны отзывы строителей.

Полную марочную прочность конструкция наберет по истечении 4 недель.

В первые недели бетону необходимо постоянное увлажнение (каждый 2-3 часа), которое не позволит появиться усадочным трещинам.

Укладка утеплителя;

В углы опалубки лучше всего поставить так называемый L – профиль из ППС. Тогда удастся избежать дополнительных мостиков холода на стыках. Заполняем первый слой ППС толщиной 100 мм. Внахлест делаем второй слой. Формируя таким образом пустоты для несущих балок фундамента. Эти балки должны располагаться по периметру и там, где будут располагаться несущие стены. Их размер обычно составляет 300х400 мм.

В дальнейшем они будут служить ориентиром где не требуется прокладывать контуры теплого пола.

Плиты ППС между собой лучше проклеивать специальным клеем или монтажной пеной.

После формирования основания из ППС необходимо связать армирующий пояс.

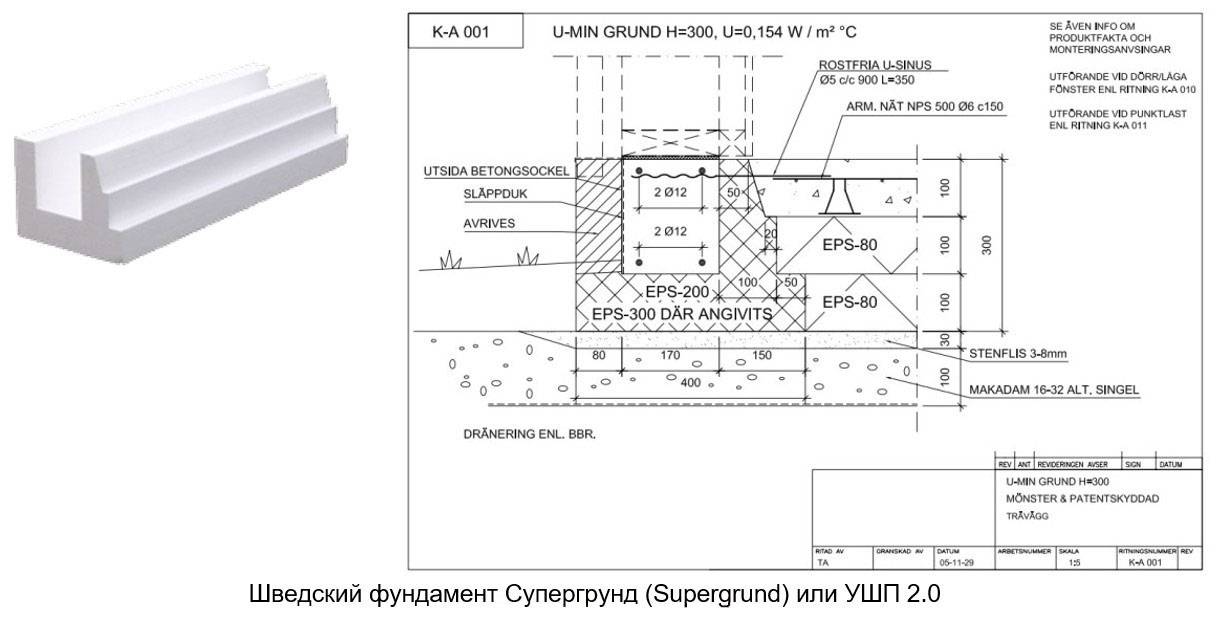

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;

Шведская плита фундамент в разрезе

• армированного слоя;
• пласта амортизации;
• изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Специфика конструкции, ее базовые характеристики

Отличительным свойством утепленной шведской плиты является присутствие энергосберегающих материалов по всей площади и периметру подошвы. Образуется готовая черновая поверхность для первого этажа, она уже содержит в себе инженерные коммуникации, теплый пол.

Конструкцию образуют следующие пласты:

• бетонная заливка,
• армирующие пруты,
• амортизационный слой,
• изолирующие материалы.

Бетонный монолит имеет толщину 10 см, его формируют за один день, в таком случае исключается слоистость заливки, снижается себестоимость работы. Утеплитель помогает изолировать конструкцию от грунта. Армирование выполняется с применением металлических прутьев и сетки, они защищают фундамент от растрескивания, сохраняют его целым в периоды естественного движения грунта.

Амортизационный пласт составляют щебень и песок, шведская технология также подразумевает применение глины. Последняя защищает геотекстиль, разделяющий минеральные слои, от воздействия влаги. В толще песка, покрытого утеплителем, прокладываются водопровод и канализация.

Утепление базируется на производных стирола, материал укладывается вертикально вдоль периметра, снизу, под отмосткой. Дренажные коммуникации в тандеме с гидро- и пароизоляционными слоями предотвращают разрушение фундамента под воздействием влаги и грунтовых вод.

Преимущества и недостатки использования УШП

Предлагаем рассмотреть плюсы и минусы фундаментной плиты.

Технологический процесс производства плит дает возможность обустроить шведский фундамент своими руками. Строительные работы чем-то напоминают процесс возведения ленточной основы, при этом шведский монолит имеет определенные функциональные отличия, придающие ему большое количество достоинств:

под сооружение УШП нет необходимости готовить большой котлован. Это значит, что на аренду специальной техники тратиться не придется. Все работы выполняются вручную, что удешевляет строительный процесс;

• технология заливки фундаментного монолита подразумевает устройство утеплительного слоя не только под основанием, но и с боков. Одинаковый температурный режим всего фундамента положительно влияет на эксплуатационный период;
• особенности конструкции плиты создают возможность для монтажа коммуникационных сетей в начале строительных работ. Это очередной признак экономии. Необходимость в устройстве технического подполья тоже отпадает;
• основание из железобетонного монолита пригодно для возведения на любой строительной площадке. Плита размещается на земной поверхности, подземные воды негативного воздействия не оказывают, несущие возможности здания увеличиваются. Фундаментная основа успешно применяется для одноэтажных построек и трехэтажных жилых домов;
• фундамент герметичный, мостики холода отсутствуют, сырость, плесень и грибок не образуются;
• утепленный шведский фундамент отличается ровной плоскостью, представляет собой черновую основу в готовом виде для укладки пола. Такая особенность сокращает время, требуемое для отделки, снижает расходы на выполнение работ;
• плита известна хорошими теплоизоляционными способностями. В комплексе с системой «теплый пол» она существенно сокращает затраты на отопление, поддерживает комфортный микроклимат в помещениях.

К сожалению, встречаются отзывы застройщиков, в которых рассказывается про недостатки фундамента из шведских плит. Из их уст звучат следующие аргументы:

• устройство такого основания подразумевает большие финансовые затраты;
• устройство подвальных помещений данная технология не предусматривает;
• теплоизоляционный слой недостаточно жесткий, что может повлечь усадку всего объекта;
• пенополистирол подвержен риску повреждения вездесущими грызунами;
• нет подтвержденных сведений о сроке эксплуатации утеплительного материала – было недостаточно времени для проверки этого вопроса;
• покатые поверхности подразумевают конструктивные усложнения заливки фундамента из УШП;
• этажность строящегося объекта ограничена.

Справедливо отметить, что определенные доводы имеют под собой рациональную основу. В отношении больших финансовых расходов сразу скажем, что здесь прослеживается сильное преувеличение – основания для экономии все же имеются. Кроме того, расходы частично будут оправданы экономией на отопление.

Конструкция плитного шведского фундамента

УШП плита формируется толщиной всего в 10 см, поэтому послойная заливка исключается. Конструктивно она представлена бетоном и армирующей сердцевиной из сетки и металлических прутьев. Между монолитом и грунтом прокладывается подушка для амортизации.

По технологии подушка укрывается теплоизоляционными материалами. В толще песка прокладывают коммуникационные каналы под канализацию, водоснабжение, реже под кабельные провода. Поверх утеплителя устраивают шведскую фундаментную плиту. На ней под стяжку часто монтируют системы «теплый пол».

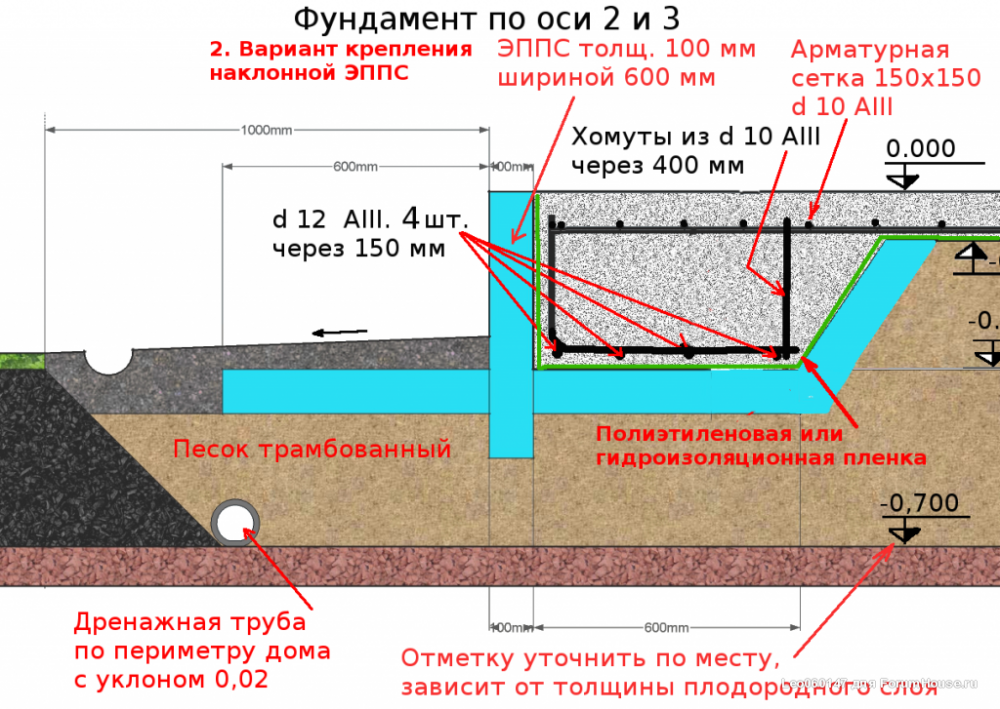

Как он устроен, схема

Наглядно в разрезе на рисунке (комбинация схемы и чертежа) рассмотрено устройство УШП фундамента с общими коммуникациями частного дома.

Здесь щебень с песком в уплотненной массе сформированы слоем до 20 см. Далее следует трехслойное утепление плитным пенополистиролом толщиной 100 мм каждая. До декоративного покрытия от грунта с учетом монолита и стяжки с «теплым полом» выходит всего 0,6 м.

Под несущие конструкции рекомендуется локально увеличивать заглубление плиты за счет снижения объема теплоизоляционной прослойки. Это незначительно повлияет на свойства УШП фундамента, но увеличивает прочностные характеристики основы под возведение стен и перегородок.

Что такое фундамент ушп

Фундамент, получивший название утепленная шведская плита – это современное решение основания дома, который может быть построен практически на любом грунте. Особенностью подобного базового основания дома является то, что в ушп фундамент закладываются коммуникации – холодного и горячего водоснабжения, канализации, электропитания, теплый пол и прочее. Если поверхность плиты достаточно выровнена и разглажена, она может служить основой для финишного напольного покрытия. Монолитная плита фундамента ушп хорошо подходит для строительства домов по каркасной технологии, из газобетонных блоков, кирпича, СИП-панелей, деревянного бревна или бруса, когда отсутствует подвал и, соответственно, цокольная часть здания.

Технология изготовления фундамента

Что такое УШП фундамент?

УШП фундамент — это монолитная плиточная основа под дом, малого заглубления. УШП — это плита, утепленная снизу и по бокам пенопластом. Благодаря такому утеплению основание не промерзает, и почва под основой не пучинится. В шведскую плиту вмонтировано отопление (система теплого водяного пола) и другие инженерные коммуникации (электричество, водопровод, канализация). Такое комплексное решение позволяет получить не только теплое основание под дом, но и ровный пол, готовый к укладке ламината, плитки или иного напольного покрытия. То есть УШП основа – это одновременно:

• фундамент под дом;
• перекрытие первого этажа;
• черновой пол, который не требует дополнительной стяжки;
• система отопления первого этажа дома.

Преимущества и недостатки фундамента УШП

В финансовом отношении устройство УШП обходится не дешевле возведения утепленного ленточного фундамента, подошва которого опирается на плотные и непромерзающие слои грунта. Но при этом помимо основания для строительства дома вы сразу получаете готовую отмостку и пол первого этажа со смонтированной системой обогрева и проложенными под ним коммуникациями. Это значительно сокращает сроки строительства, так как делать канализацию под фундаментом и стяжку пола уже не придется.

Другие достоинства утепленной шведской плиты:

• возможность возведения на проблемных почвах с высокими грунтовыми водами;
• абсолютная изоляция внутренней части дома от почвенной влаги и подогрев пола устраняют риск появления в помещениях плесени;
• высокая несущая способность плиты с ребрами жесткости под несущими стенами позволяет выбирать любые материалы для основных конструкций при условии малой этажности дома;
• грунт под плитой не промерзает, не деформируется и не вызывает разрушений фундамента;
• особенности конструкции УШП значительно снижают расходы на отопление в процессе эксплуатации здания;
• для устройства фундамента не нужна землеройная, подъемная и большегрузная техника.

Серьезный недостаток у такого фундамента один: отсутствие доступа к проложенным под плитой коммуникациям для их ревизии или ремонта. Поэтому их нужно делать из самых качественных материалов с гарантированно долгим сроком эксплуатации.

Невозможность устройства цокольного этажа, подвала или подполья для хранения овощей и консервации вряд ли можно отнести к минусам. Это скорее особенность всех плитных фундаментов, которые не выбирают в качестве основания под дом при желании оборудовать в нем подземные помещения.

Что такое УШП фундамент

Преимущества и недостатки

К главным положительным чертам технологии УШП относят:

1. Возможность встроить все коммуникационные системы и совместить обустройство фундамента с обустройством технологии теплого пола.
2. Поверхность УШП плиты получается идеально ровной, что позволяет экономить время и деньги на проведении стяжки пола перед настилом напольного покрытия.
3. Высокие теплоизоляционные характеристики, реализуемые с помощью широкого (20 см) слоя теплоизоляторов.
4. Защита грунта от промерзания.
5. В технологическом процессе обустройства УШП не потребуется помощь тяжелой и крупногабаритной спецтехники.

К недостаткам шведского фундамента относят:

1. Высокую стоимость создания конструкции.
2. Ограниченность по весовому диапазону строений.
3. Ограниченное применение по типам грунта.
4. Невозможность обустройства подвального этажа или погреба.

Плюсы и минусы шведской плиты

Самое главное, что в результате монтажа фундамента по схеме теплой шведской плиты застройщик получает решение целого комплекса вопросов:

• эффективного дренажа,
• противоморозной защиты,
• энергосбережения,
• отопления,
• комфортного микроклимата,
• прокладки коммуникаций,
• а также получения поверхности пола под финишные покрытия.

Среди других преимуществ схемы:

• Для каркасных домов УШП компенсирует их главный недостаток — низкую теплоемкость стен. Массивный изолированный фундамент берет на себя функцию резервного аккумулятора тепла.
• Цена. Несмотря на то, что шведская схема является не дешевым удовольствием, она включает в себя не только нулевой цикл, но целый комплекс этапов. Выполнение этих работ по отдельности стоит в сумме значительно дороже.
• Сроки. При выполнении работ бригадой квалифицированных специалистов на все потребуется, в среднем, около недели.
• Универсальность. Технология подходит для большинства грунтов и климатических зон РФ.
• Незаменимость при возведении построек класса «пассивный дом».

Утеплитель ТЕХНОНИКОЛЬ CARBON ECO SP

Недостатки фундамента на основе теплой шведской плиты:

• Условный (психологический) недостаток: низкий цоколь. В домах с обычным фундаментом высокий цоколь необходим для обеспечения нормальной влажности в помещениях. До сих пор многие наши соотечественники склонны считать высоту цоколя одной из гарантий качества жилья.
• Ремонтопригодность коммуникаций. Так как плита пола является напряженной конструкцией, крайне нежелательно нарушать ее целостность для ремонта замурованных трубопроводов. С другой стороны, существуют иные способы прокладки и технические решения, компенсирующие недостаток схемы. Но все эти меры ведут к увеличению сметы.
• Требует высокой квалификации исполнителей. Не любая бригада возьмется за сдачу УШП «под ключ».
• Требует одномоментных значительных капитальных затрат, поэтому не подходит для застройщиков, рассчитывающих на строительство небольшими (по деньгам) этапами.
• Не подходит для торфянистых почв и других грунтов с низкой несущей способностью, а также участков с большими уклонами.

Что такое УШП и из чего состоит ее «пирог»

Утепленная шведская плита в первом приближении представляет собой утепленную монолитную бетонную плиту. Она, как правило, дополнена утепленной отмосткой. От простых плитных фундаментов УШП отличается тем, что прямо в ее толщу встроены инженерные системы дома — водяной теплый пол, трубы водоснабжения, канализационная система и даже электричество. Таким образом, все будет готово к дальнейшему возведению дома — коммуникации будут проложены еще на этапе фундамента.

«Пирог» УШП состоит из тех же слоев, что и обычный плитный фундамент, но с дополнительными включениями. Сначала вынимается дерн и обнажается грунт, на который будет обустраиваться фундамент. На него накладывается геотекстиль, потом надо обустроить дренажные отводы. Следом делается песчано-щебневая подушка. В обязательном порядке она обустраивается слоями: каждый слой проливается водой и обязательно трамбуется — и не вручную, а с помощью спецтехники. Подушка под фундамент должна быть очень плотно и хорошо обустроена, иначе впоследствии вас ждут проблемы.

После подушки нужно выстелить поверхность утеплителем. Можно использовать разные его виды — экструдированный пенополистирол или всяческие теплоизоляционные пленки. Затем идет арматурный каркас, следом монтируется система теплого пола и прокладываются остальные коммуникации. И уже потом заливается бетонное основание.

Важно тщательно просчитать УШП. Важно, чтобы все зоны пола прогревались равномерно

Надо установить максимальную и минимальную мощность подогрева, определить рабочую температуру — и рассчитать, как при этом будет нагреваться поверхность бетона. Инженерные расчеты определят и нагрузку, и несущие способности конструкций (на основании сведений о грунте на площадке). Потом конструктор определит марку арматуры и бетона, разработает схему армирования. Словом, прежде чем приступать к рытью котлована, надо сначала вдумчиво посидеть над расчетами.

УШП и ее состав

Утепленный шведский фундамент (УШФ) чаще называют плитой. Действительно, он представляет собой мелкозаглубленную монолитную железобетонную плиту с заранее встроенными коммуникациями, дополненную системой теплого пола.

Несмотря на «шведское» название, технология была изобретена в США еще в начале XX века. Первый вариант фундамента был намного проще и выглядел как простая бетонная плита поверх грунта или с небольшим углублением в почву. Позже методику постройки фундаментов взяли на вооружение скандинавы и серьезно ее улучшили. В результате получилась УШП – целая система из основания, утеплителя, коммуникаций и чернового пола.

Важно! Сейчас утепленный шведский фундамент все чаще применяется при возведении частных домов из разных материалов. У него нет никаких климатических ограничений в использовании, поэтому возводить дома на УШП можно даже за полярным кругом, в условиях вечной мерзлоты. Основными составляющими системы служат:

Основными составляющими системы служат:

• геотекстиль;
• дренаж;
• гидроизоляция;
• утеплитель;
• арматура;
• теплый пол;
• финишное покрытие.

Схема утепления фундаментной плиты

Кроме того, внутри УШП всегда закладываются коммуникации: водопровод, канализация, дренажные трубы, система электроснабжения.

Сфера применения УШП фундамента:

1. При строительстве домов:
   • каркасных;
   • деревянных;
   • каменных;
   • кирпичных;
   • блочных (газобетонных).
2. Для участков с грунтом:
   • слабонесущим (торф);
   • насыпным и пучинистым;
   • с высоким уровнем грунтовых вод,
   • с высокой степенью промерзания;
   • с перепадом высоты.

Особенность утепленной шведской плиты состоит в том, что УШП представляет собой сочетание ленточного основания и бетонного пола. Именно поэтому такой тип основания требует точности расчетов и соблюдения четкой технологии при возведении.

Состав УШП фундамента:

• грунт;
• песчаная подушка;
• коммуникационные трубы;
• щебень;
• утеплитель (пенополистирол);
• армирующая сетка;
• система обогрева пола;
• бетон.

В связи с тем, что высота железобетонной шведской плиты УШП основания составляет не более 100 миллиметров, на нем рекомендуется возводить каркасные деревянные дома, высотой 1-2 этажа, и одноэтажные каменные или кирпичные. В дальнейшем их, само собой, утеплять не потребуется.

Принципы утепления фундамента и основания

В данном Руководстве применяется несколько устаревший расчет теплоизоляции фундамента. Он основан на среднегодовой температуре наружного воздуха с учетом индекса мороза, в то время как более современные методики используют градусо-сутки отопительного периода. Тем не менее таким расчетом можно пользоваться.

Для утепления УШП основания используются специальные плиты

Для каждого варианта укладки теплоизоляционных плит предусмотрена отдельная таблица, в которой каждому показателю ИМ соответствуют значения параметров теплоизоляции. Для отапливаемых зданий параметры рассчитаны для таких величин:

• толщина вертикального утеплителя (см);
• ширина теплоизоляционной юбки (м);
• толщина горизонтальных плит утеплителя вдоль стен (см);
• длина участков горизонтального утеплителя по углам (м);
• толщина горизонтального утеплителя по углам (см).

Что касается неотапливаемых сооружений, то здесь величин только три: а) толщина горизонтального утеплителя; б) ширина горизонтального утеплителя; в) условная глубина промерзания непучинистого грунта.

Еще один показатель, который используется в расчетах – толщина грунтовой подушки. Для отапливаемых зданий она равняется 0,2 м, если в зимний период температура в помещении выше 17 ?С, если ниже, то – 0,4 м.

Толщина подушки (Н) в неотапливаемых зданиях определяется с помощью формулы:

df  – толщина промерзания грунта в регионе строительства, м;

d – глубина заложения плиты, м;

dh – толщина горизонтального утеплителя.

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.
