Как рассчитать фундамент для дома в зависимости от его вида? Какая нагрузка допустима – Обзор

От чего зависит выбор фундамента

Выбор определенного вида фундамента будет зависеть от типа почвы, типа возводимой конструкции, особенностей самой конструкции дома и финансовых возможностей застройщика.

Тип почвы (грунта) определяется простым тестом, во время которого на участке застройки в нескольких местах роется яма глубиной не менее 2-х метров.

Самой большой несущей способностью обладают скальные и полускальные почвы, однако они встречаются довольно редко и в определенных местностях. Это грунты пpaктически не подверженные силам пучения и позволяют возводить здания на любом типе фундаментов, за исключением свайного.

Однако чаще всего частным застройщикам приходится иметь дело с глинистыми, песчаными, торфяными, илистыми грунтами или суглинком.

Так как эти грунты относятся к пучинистым, то выбор фундамента будет зависеть от некоторых хаpaктеристик:

• пучинистый слой,
• промерзание,
• грунтовые вода (наличие и уровень расположения)

От промерзания зависит степень заглубления фундамента. Оптимальным является углубление фундамента ниже метки промерзания.

Грунтовые воды также влияют на выбор типа фундамента. Так, при достаточно близком нехождении грунтовых вод (1 метр вглубь земли), то лучше всего для дома на таком участке выбирать плитное основание. При более глубоком расположении – возможны и другие варианты, например незаглубленный ленточный фундамент.

Площадь подошвы фундамента

Расчет необходимой толщины подошвы фундамента – важный этап в строительстве дома. Этот этап отпадает, если вы решили устроить под домом плитный фундамент, ведь в данном случае плита-основание располагается по всей площади основания здания.

Однако, если вы остановили свой выбор на ином типе фундамента, расчет подошвы поможет не только устроить фундамент нужной толщины, который будет прочно и надежно держать стены дома, но и позволит избежать лишних затрат на строительство фундамента. Правильный расчет поможет понять, насколько массивным должен быть фундамент для вашего конкретного дома и избавит вас от необходимости потратить лишние средства на устройство основания дома, если в этом нет необходимости.

Приведем формулу для расчета площади подошвы фундамента: S > 1,2 F/(b *R) .

В формулу подставляются следующие переменные:

• S (площадь подошвы, единицы измерения — см2);
• 1,2 ( повышающий коэфф-т надежности);
• F (вес будущего дома, единицы измерения — кг),
• R (используемое для расчетов сопротивление основания, несущая способность, единицы измерения — кг/см2, ).
• b (коэффициент условий работы, берется из таблицы в зависимости от типа грунта на участке).

Вес дома включает в себя полный вес самой конструкции дома, вес фундамента, нагрузку при эксплуатации (примерный вес будущих жильцов, мебели, приборов отопления и т.п.) и сезонные нагрузки (снеговой слой на крыше).

Расчетное сопротивление будет зависеть от типа грунта и глубины заложения фундамента и вычисляется в соответствии с данными таблиц СНиП 2.02.01-83*.

Как мы видим из формулы, немаловажной составляющей для расчета подошвы является вес будущей конструкции ( дома или иного здания)

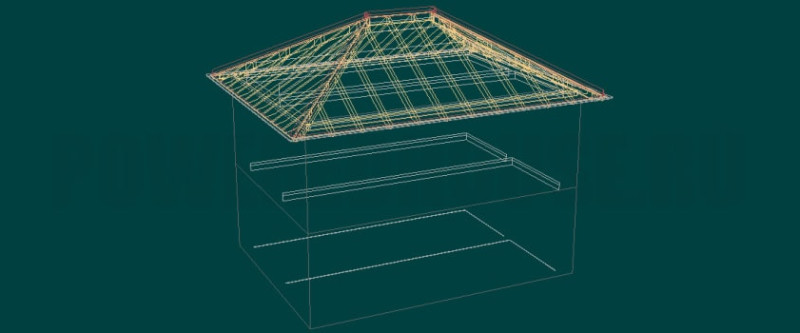

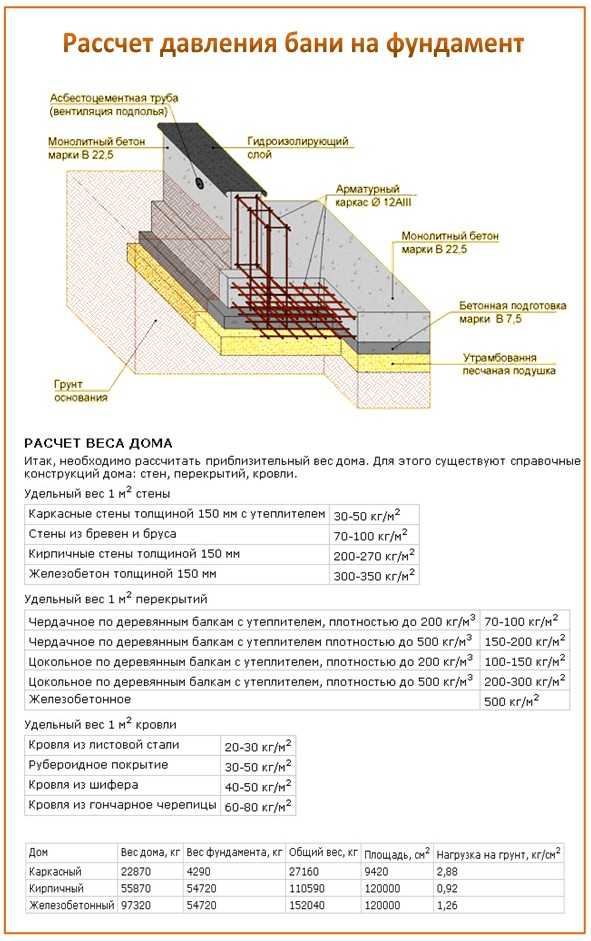

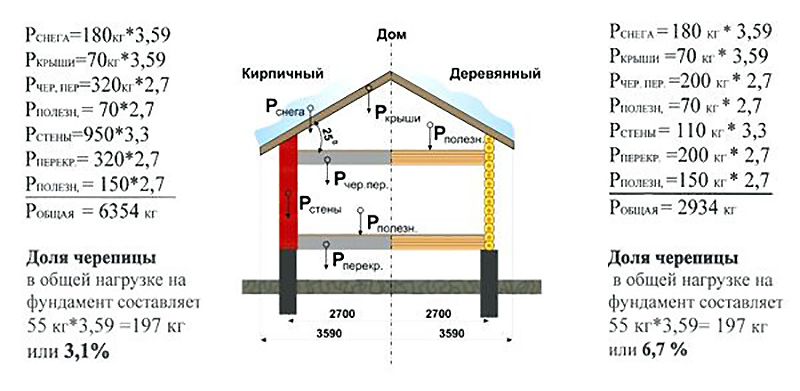

Общий вес конструкции дома

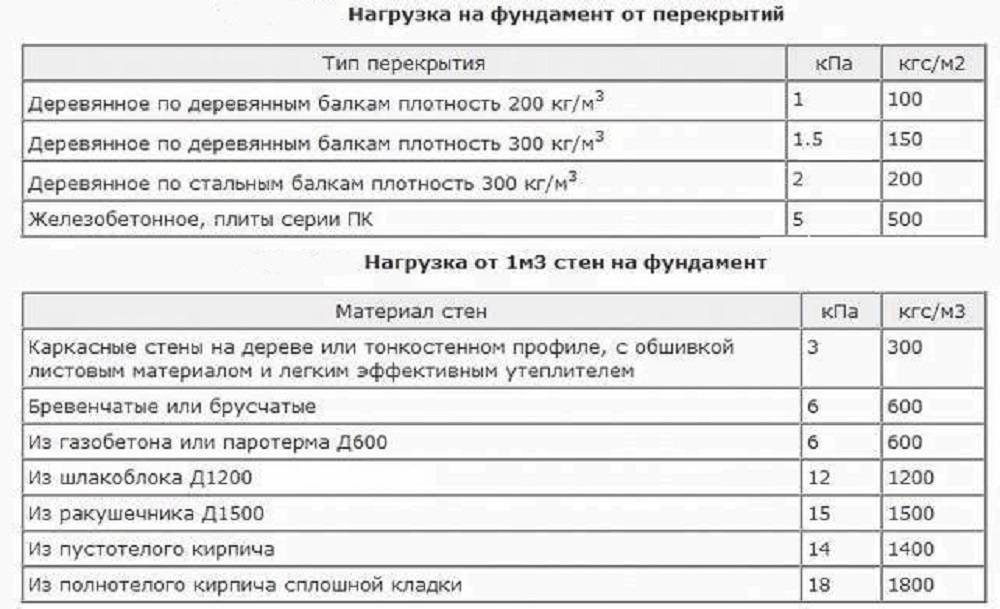

При расчете общего веса дома в строительстве используются таблицы, в которых приведен примерный вес конструкций дома в зависимости от материала их исполнения.

Данные величины приведены в таблице ниже.

Используя эти данные, вы вычислите общий вес дома. Для этого вычисляем площадь каждой части дома (стен, перекрытий, пола и потолка, кровли и др.) и умножаем полученную величину на приведенное в таблице значение. Не забываем прибавить к полученной величине вес самого фундамента, эксплуатационную и сезонную нагрузки.

Он-лайн калькуляторы

Для расчета фундамента существуют он-лайн калькуляторы, которые уже имеются в интернете и скоро будут реализованы у нас на сайте. Используя этот калькулятор, можно рассчитать общую длину и площадь подошвы ростверка, общий объем бетона и др.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

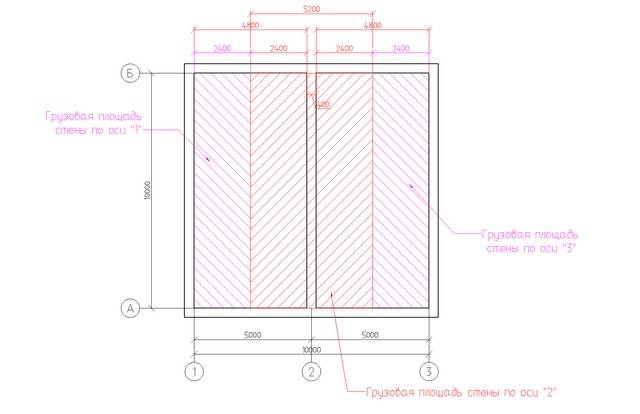

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки	Нормативное значение, кг/м2	Коэффициент надежности по нагрузке	Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия	275	1,05	290
Собственный вес напольного покрытия	100	1,2	120
Собственный вес гипсокартонных перегородок	50	1,3	65
Полезная нагрузка	200	1,2	240
Собственный вес стропил и кровли	150	1,1	165
Снеговая нагрузка	100*1,4 (мешок)	1,4	196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Расчет стоимости фундамента – на что обратить внимание

Армирование. Много кто не учитывает цену на данный элемент, но она достаточно большая и может существенно ударить по бюджету хозяина. 1 метр арматуры М8 будет стоять не меньше 25 рублей, а вот 1 тонна такого металла обойдется примерно в 15 тысяч рублей. Чем толще армирование, тем выше цена. Она доходит до 45 тысяч рублей за тонну материала. Причем на один куб бетона идет от 150 кг до 350 кг (на колонны) арматуры. То есть, не менее чем 200 рублей на 1 кубический метр.

Далее нужно купить сам бетон. Если воспользоваться услугами компаний, доставляющими строительные материалы, куб обойдется не менее   3500 рублей. Намного дешевле будет сделать самому. 1 тонна крупного щебня будет стоять примерно 2000 рублей с доставкой, в зависимости от вашего места расположения, 1 тонна песка тоже 2000-2400 рублей. Цемент лучше всего покупать марки М500 и мешать 1: 3.5 с песком – будет немного выгоднее. Таким образом, у вас получается один куб бетона около 1800 рублей. Это небольшая экономия, если учесть трудозатраты. Хотя, если пересчитать на солидные объемы работ, то можно неплохо сэкономить, изготовляя бетон для фундамента своими руками.

Особенности расчета фундамента

В процессе расчета фундамента во внимание принимают множество факторов

Строя дом каждый хочет получить качественный результат, поэтому очень важно провести все этапы работ правильно и добросовестно. Фундамент дома очень значимая конструкция, от которой будет зависеть долговечность и надежность всего здания

Фундамент дома очень значимая конструкция, от которой будет зависеть долговечность и надежность всего здания.

На установке фундамента не экономят и перед строительством лучше заказать геодезическое исследование грунта и проект дома у проверенных специалистов. Они учтут возникшие нюансы и помогут разобраться в важных моментах перед строительством работ.

1. « ?» Чаще всего используют арматуру с диаметром 12-14 мм с ребристым профилем. Из арматуры гнут хомуты в виде квадратов или Г-образных элементов, которые скрепляются специальной проволокой вручную.
2. ее использования:

• легкий вес;
• высокая прочность на разрыв;
• не подвергается коррозии;
• не сгибается;
• высокая стоимость;
• материал огнеопасен.

1. « ?» Пескобетон относится к новым строительным материалам. Он состоит их портландцемента, крупного и мелкого песка и различных пластификаторов. Используется при обустройстве фундаментов и кладок. Такая песчано-цементная смесь часто применяют для стяжек пола.

Определяем несущую способность грунта

Ориентировочную несущую способность грунта можно определить на основе проделанных ранее изысканий. Зная тип грунт на участке под застройку сопоставьте его с данными в нижеприведенной таблице.

Тип почвы	Несущая способность (расчетное сопротивление)	Тип почвы	Несущая способность (расчетное сопротивление
Супесь	От 2 до 3 кгс/см2	Щебенистая почва с пылевато-песчаным заполнителем	6 кгс/см2
Плотная глина	От 4 до 3 кгс/см2	Щебенистая почва с заполнителем из глины	От 4 до 4.5 кгс/см2
Среднеплотная глина	От 3 до 5 кгс/см2	Гравийная почва с песчаным заполнителем	5 кгс/см2
Влагонасыщенная глина	От 1 до 2 кгс/см2	Гравийная почва с заполнителем из глины	От 3.6 до 6 кгс/см2
Пластичная глина	От 2 до 3 кгс/см2	Крупный песок	Среднеплотный — 5, высокоплотный — 6 кгс/см2
Суглинок	От 1.9 до 3 кгс/см2	Средний песок	Среднеплотный — 4, высокоплотный — 5 кгс/см2
Насыпной уплотненный грунт (песок, супеси, глина, суглинок, зола)	От 1.5 до 1.9 кгс/см2	Мелкий песок	Среднеплотный — 3, высокоплотный — кгс/см2
Сухая пылеватая почва	Среднеплотная — 2.5, высокоплотная — 3 кгс/см2	Водонасыщенный песок	Среднеплотный — 2, высокоплотный — 3 кгс/см2
Влажная пылеватая почва	Среднеплотная — 1.5, высокоплотная 2 кгс/см2	Водонасыщенная пылеватая почва	Среднеплотная — 1, высокоплотная — 1.5 кгс/см2

Таблица 1: Расчетное сопротивление разных видов грунтов

Важно! Для последующих расчетов необходимо брать минимальный показатель несущей способности почвы, в таком случае вы обеспечите запас дополнительного сопротивления грунта весу здания

Варианты фундамента для домов из газобетона

Монолитный ленточный вариант для дома из газобетона является самым оптимальным вариантом. Его можно ставить практически на любом типе грунта, он отлично гасит все сезонные деформации, распределяет нагрузки. Если вы не знаете, какое основание лучше ставить, то остановитесь на ленточном, которое очень простое в возведении.

Процесс изготовления включает в себя:

• копку траншеи и насыпку песчано-гравийной смеси;
• установку опалубки, после которой нужен армировочный каркас;
• заливку бетонной смесью.

Когда сооружается дом с довольно ограниченным финансированием, можно сделать прочный и недорогой свайно-ростверковый фундамент.

Сваи для него закладываются на глубину в два с половиной метра с шагом в 1,5-2,5 м. Сверху столбы связываются при помощи монолитной балки, то есть ростверка, который должен иметь сечение 300 на 400 мм. Правильно поставленный фундамент подобного типа отлично выдерживает нагрузки даже от массивного двухэтажного дома.

Если при строительстве дома используются газобетонные блоки, то можно применять и свайно-плитный вариант. В данном случае в качестве опор лучше всего использовать асбоцементные трубы, которые монтируются на глубину до 2,5 м. Связываются они при помощи арматуры. Далее трубы заливаются бетоном, чтобы образовалась единая конструкция. Использовать такой тип основания для дома можно практически на любом грунте, особенно это касается сложных типов почвы.

Сбор и анализ нагрузок

Нагрузка на фундамент может быть постоянная и временная. В первый тип входят все элементы каркасного дома. Временные нагрузки бывают кратковременными (вес людей) и длительными (вес оборудования, мебели)

Для расчета во внимание берется также вес снегового покрова. Постоянная нагрузка рассчитывается с учетом веса стен, кровли, перекрытий, веса самого фундамента

Масса конструкций по типу представлена ниже.

• Стены толщиной 150 мм в каркасном доме с утеплителем: 30-50 кг/кв. м.
• Стены из бруса и бревен: 70-100 кг/кв. м.
• Стены из кирпича толщиной 150 мм: 200-270 кг/кв. м.
• Стены из железобетона толщиной 150 мм: 300-350 кг/кв. м.
• Металлическая кровля: 40-60 кг/кв. м.
• Керамическая кровля: 80-120 кг/кв. м.
• Кровля из гибкой черепицы: 50-70 кг/кв. м.
• Собственный вес железобетонного фундамента: 2500 кг/куб.м.

Указанные значения относятся к нормативным. Чтобы получить расчетные показатели их необходимо умножить на специальный коэффициент надежности по нагрузке. Ниже они указаны для каркасного дома.

• Деревянные: 1,1.
• Железобетонные с плотностью выше 1600 кг/куб м: 1,3.
• Засыпки, изоляционные слои, стяжки, выполненные в заводских условиях 1,2.
• Засыпки, изоляционные слои, стяжки, выполненные на строительной площадке 1,3.

Формула расчета нагрузки на фундамент

Основной формулой, использующейся для определения значений, является :Н = Нф + Нд.

Где:Н — искомое значение (суммарная нагрузка на фундамент);Нф — нагрузка фундамента;Нд — общая нагрузка от строения (нагрузка дома).

Расчет нагрузки дома на фундамент (Нд)Готовые расчеты специалистов:Каркасные строения, с толщиной стен и изоляции не больше 150 мм — до 50 кг/м2;Стены из красного кирпича толщиной до пятнадцати сантиметров — 270 кг/м2;Бревенчатый сруб и стены из массива дерева — около 100 кг/м2;Железобетонные стены до 15 см толщиной — 350 кг/м2;Перекрытия с использованием железобетонных конструкций — до 500 кг/м2;Перекрытия с использованием деревянных балок и утеплителя с плотностью 200-500 кг на метр кубический от 90 до 300 кг/м2;Кровля из различных материалов может давать от 30 до 50 кг/м? (кровля из рубероида и шифера до 50 кг/м2, листовая сталь до 30 кг и черепица до 80 кг.).

Посчитав площадь элементов строения, не сложно найти искомое значение.За временную нагрузку, создаваемую снегом, берут значения от 190 кг/м2 для холодных северных регионов и 50 кг/м2 для южных областей. Нагрузку ветра можно вычислить таким образом:Нв = П х (40 + 15 х Н).

Здесь в формуле:Нв — нагрузка ветра;П — площадь строения;Н — высота дома.

Просуммировав все полученные значения, можно легко определить необходимую величину давления, создаваемую домом в тоннах.

Нагрузка фундамента (Нф)

Нагрузка фундаментаЧтобы произвести расчет нагрузки, создаваемой непосредственно фундаментом, нужно воспользоваться следующей формулой:Нф = Vф х Q.

Здесь:Vф — объем фундамента, полученный путем умножения общей его площади на высоту;Q — плотность материалов, используемых при строительстве, данное значение можно получить из таблиц или других справочных материалов.Для свайных фундаментов тоже справедлива эта формула, с той лишь разницей, что полученный результат нужно умножить на количество свай и добавить вес пояса, если он применяется. Вес пояса можно рассчитать умножением его общего объема на плотность использованных материалов.Использование свай в обустройстве фундамента является одним из наиболее приоритетных направлений. Это объясняется тем, что они проникают на глубину гораздо большую, чем промерзание грунта, а значит являются более надежным основанием для любого здания.

Удельные значения нагрузки на грунтЭта величина показывает какое максимальное давление может выдерживать определенная площадь грунта без смещений и проседания. Для разных типов почвы и различных климатических зон удельное давление может быть различным, но в качестве усредненного принимают 2кг/см2.

Подсчитав общую площадь фундамента, которой он контактирует с почвой и умножив его на усредненное удельное давление получим максимально возможную величину нагрузки на грунт.

P.SБригада профессиональных строителей и отделочников, с опытом работы более 15 лет, выполнит ремонт любой сложности , от эконом до класса люкс, в Вашей квартире, доме, офисе, гараже. Как отдельные виды работ, так и полностью “под ключ”.

Описание и порядок расчета нагрузки на фундамент

Исходные данные для расчета нагрузки на фундамент

В качестве источника нагрузки на грунт возьмем двухэтажный дом 6 x 8 метров с внутренней силовой стеной.

Конструктивные элементы дома	Площадь элементов
Площадь кровли	70 м?
Площадь чердачного перекрытия	50 м?
Общая площадь перекрытия первого и второго этажа	100 м?
Площадь внешних стен	160 м?
Площадь внутренних силовых стен	50 м?
Общий периметр фундамента	34 м

В зависимости от конкретной планировки дома, конструкции фундамента и крыши, площади элементов будут различаться. Каждый проект дома необходимо тщательно анализировать и просчитывать элементы. Представленные расчеты носят рекомендательный характер и служат для раскрытия методики анализа.

Шаг 5. Подбираем сечение арматуры

Разрушение в плитах перекрытия происходит тогда, когда арматура достигает своего предела прочности при растяжении или текучести. Т.е. почти все зависит от нее. Второй момент, если прочность бетона уменьшается в 2 раза, тогда и несущая способность армирования плиты уменьшается с 90 на 82%. Поэтому доверимся формулам:

Происходит армирование при помощи обвязки арматуры из сварной сетки. Ваша главная задача – рассчитать процент армирования поперечного профиля продольными стержнями арматуры.

Как вы наверняка не раз замечали, самые распространенные ее виды сечения – это геометрические фигуры: форма круга, прямоугольника, трапеции. А расчет самой площади сечения происходит по двум противоположным углам, т.е. по диагонали. Кроме того, учитывайте, что определенную прочность плите перекрытия придает также дополнительное армирование:

Если рассчитывать арматуру по контуру, тогда вы должны выбрать определенную площадь и просчитывать ее последовательно. Далее, на самом объекте проще рассчитывать сечение, если взять ограниченной замкнутой объект, как прямоугольник, круг или эллипс и производить расчет в два этапа: с использованием формирования внешнего и внутреннего контура.

Например, если вы рассчитываете армирование прямоугольного монолитного перекрытия в форме прямоугольника, тогда нужно отметить первую точку в вершине одного из углов, затем отметить вторую и произвести расчет всей площади.

Согласно СНиПам 2.03.01-84 «Бетонные и железобетонные конструкции» сопротивление растягивающим усилиям в отношении арматуры А400 составляет Rs=3600 кгс/см?, или 355 МПа, а вот для бетона класса B20 значение Rb=117кгс/см? или 11.5 МПа:

Согласно нашим вычислениям, для армирования 1 погонного метра понадобится 5 стержней с сечением 14 мм и с ячейкой 200 мм. Тогда площадь сечения арматуры будет равняться 7.69 см?. Чтобы обеспечить надежность по поводу прогиба, высоту плиты завышают до 130-140 мм, тогда сечение арматуры составляет 4-5 стержней по 16 мм.

Итак, зная такие параметры, как необходимая марка бетона, тип и сечение арматуры, которые нужны для плиты перекрытия, вы можете быть уверены в ее надежности и качестве.

Расчёт нагрузки с учётом площади и региона дома

Все нагрузки на фундамент состоят из двух величин — постоянных и переменных. К постоянным нагрузкам относится вес самого здания, к переменным — сила давления снегового покрова и ветра, величина которой зависит от региона, где ведется строительство. Зная площадь дома и нормативный вес материалов, из которого он будет возводиться, можно рассчитать ориентировочную нагрузку на фундамент, исходящую от массы строения. Для проведения расчетов воспользуйтесь следующими справочными таблицами:

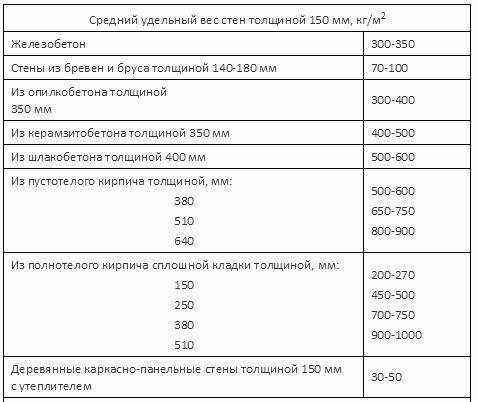

Таблица 2: Расчетный вес стен

Таблица 3: Расчетный вес перекрытий

Таблица 4: Расчетный вес кровли

Важно! Определив массу здания вам необходимо добавить к ней полезные нагрузки (вес людей, мебели), которые будет испытывать фундамент в процессе эксплуатации здания. Расчетная величина полезных нагрузок для жилищного строительства на каждый квадратный метр перекрытия составляет 100 кг. Следующий этап расчетов — определение нагрузок от снегового покрова

Нормативная величина снеговой нагрузки различается в разных регионах России. Для расчета вам необходимо умножить площадь кровли здания на вес 1 м2 снега и коэффициент уклона крыши

Следующий этап расчетов — определение нагрузок от снегового покрова. Нормативная величина снеговой нагрузки различается в разных регионах России. Для расчета вам необходимо умножить площадь кровли здания на вес 1 м2 снега и коэффициент уклона крыши.

Таблица 5: Нагрузка от снегового покрова на фундамент здания

Осталось лишь рассчитать ветровую нагрузку на здание. Делается это по формуле:

площадь здания * (N +15*высота здания); где N — расчетная ветровая нагрузка для разных регионов России, которую вы можете увидеть на нижеприведенной карте.

Рис: Карта ветровых нагрузок в разных регионах России

Важно! Определив все постоянные и переменные нагрузки вам необходимо их просуммировать, так вы получите совокупную нагрузку на фундамент здания. Для дальнейших расчетов ее необходимо умножить на коэффициент запаса надежности 1,5

Предварительный расчет нагрузки фундамента на грунт

Нагрузку фундамента на грунт расчитывают как произведение объема фундамента на удельную плотность материала, из которого он выполнен, разделенное на 1 м2 площади его основания. Объем можно найти как произведение глубины заложения на толщину фундамента. Толщину фундамента принимают при предварительном расчете равной толщине стен.

Таблица 6 – Удельная плотность материалов фундамента

Таблица – удельная плотность материало для грунта

1. Площадь фундамента – 14,4 м2, глубина заложения – 1,4 м. Объем фундамента равен 14,4·1,4=20,2 м3.
2. Масса фундамента из мелкозернистого бетона равна: 20,2·1800=36360 кг.
3. Нагрузка на грунт: 36360/14,4=2525 кг/м2.

Как определить количество арматуры и проволоки

Количество арматуры для ленточного основания

Арматура для ленточного фундамента берется диаметром 10-12 мм, так как сама конструкция выдерживает большие нагрузки. Укладывают ее в два прута, независимо от заглубленности основания. Специалисты рекомендуют укладывать арматуру на 10-15 см от верхней точки заливки. Вертикальные пруты при этом не имеют нагрузки, поэтому их можно использовать самые дешевые.

Для дома размерами 5х8 длина ленточного основания равняется 45 м. При армирование 4 прута расход будет: 45х4=180 м. Добавляем поперечины при высоте фундамента 150 см и ширине 50 см с шагом в 40 см: (8/0,4)х0,5=10 м. Добавляем их к длине: 180+10=190 м.

Вязальной проволоки понадобиться на одно соединение 30 см. Длина 45 м и шаг 40 см: 45/0,4- 112,5. Эту цифру умножаем на размер одного соединения: 112,5х 0,3= 33,7 м вязальной проволоки нужно на одноуровневый фундамент.

Количество арматуры для столбчатого основания

Для армирования столбчатого основания используют толстую арматуру от 40 мм. По горизонтали арматура не несет никакой нагрузки, поэтому тут можно взять самую недорогую. В среднем в каркасе одного столба используется 4 прута. Зная количество столбов, будет несложно высчитать размер арматуры.

Для конструкции высотой в 1,5м диаметром 15 см нужно 4 прута, с шагом 7,5 см и связующими в 3 точках. Толстой арматуры нужно: 1,5х4=6м. Для связки тонкой: 30 см (для одного узла)х3=90 см. Если в фундаменте используется 20 столбов, то количество умножается на эту цифру.

Вязальной проволоки нужно для соединения в 3 точках одного прута. Это число умножается на число прутов и на вертикальные соединения: 3х4х30=72 м.

Количество арматуры для монолитного основания

Для плотного устойчивого грунта можно взять тонкую арматуру от 10 мм. Для тяжелой конструкции и неустойчивой почвы от 14 мм. Крепиться связка с шагом в 20 -30 см.

Для платформы 5х8 нужно по длине 27 шт., и по ширине 17 шт. Так как обвязка нужна двойная: (17+27)х2=88. Это число нужно умножить на длину прута, получится метраж арматуры.

Виды фундамента для дома

Прежде чем проводить расчёт основания дома, необходимо определиться какой тип фундамента вы будете использовать для своего строения.

По типу конструкции они подразделяются на:

• ленточные;
• плитные;
• столбчатые;
• свайные.

Ленточный фундамент являет собой железобетонную полосу, которая проходит под несущими стенами здания, распределяя его вес по всему периметру. Такая конструкция достаточно прочная, долговечная и простая, поэтому применяется очень часто.Плитным называют монолитную железобетонную плиту, уложенную в углублённый и выровненный грунт. Редкое использование этого типа основания, несмотря на возможность применять его на неблагоприятном грунте, объясняется дороговизной.

Столбчатый – это конструкция из столбов, соединённых балками между собой. Хотя такой вариант и самый дешёвый, его рекомендовано применять для неподверженных температурным изменениям грунтов. К тому же, он способен выдержать только небольшой деревянный дом.

Фундамент на сваях может быть использован на слабых грунтах или при строительстве многоэтажного дома. Однако необходимость задействовать множество техники значительно поднимает стоимость всего здания.

Определение несущей способности грунта

Около 15-20 % затрат от строительства дома занимает обустройство фундамента.

Устройство фундамента любого дома составляет от 15 до 20% затрат на общую стоимость строительства. Причем чем глубже фундамент закладывается в грунт, тем выше стоимость проводимых строительных работ. Эта причина довольно часто заставляет большинство застройщиков поднимать подошву фундамента ближе к поверхности грунта. В таком случае необходимо правильно рассчитать возможности несущей способности грунтов. Расчет начинается после сбора и анализа информации о пористости грунта, которая обусловлена его сопротивлением и степенью влажности.

Важный показатель, который стоит брать в расчет – сейсмичность.

Одновременно возникающее давление вследствие статической нагрузки и вибрации снижает прочность грунта, вызывает псевдожидкое состояние. Расчетное сопротивление грунтов в зоне сейсмичности обычно увеличивают в 1,5 раза, что влечет за собой соответствующее увеличение площади фундамента строения.

Тип фундамента

Это немаловажный фактор, который нельзя оставлять без внимания. Существует несколько видов оснований, которые можно обустроить под двухэтажное жилье.

Самый простой – ленточный

Ленточный фундамент доступен в обустройстве, прекрасно выдерживает средние нагрузки. Углублять подошву следует зависимо от типа почвы. Если вы планируете строительство на непучинистом грунте, то глубина фундамента из пеноблоков будет составлять 50-70 см. При пучинистой почве расчет производится иначе, выше мы рассматривали его особенности. Здесь он углубляется на 1,6 метров.

Плитный или монолитный

Считается весьма надежным и долговечным, подойдет для пучинистых и подвижных почвенных смесей, возведения тяжелых зданий из кирпича или керамзитобетона

Этот тип опоры относится к мелкозаглубленным, поэтому особо не важно, какой будет глубина фундамента для двухэтажного дома из кирпича. У вас есть возможность даже обустроить незаглубленный вид, уложив его непосредственно на почвенный слой. Когда планируется цокольный этаж или подвал, подошва основания углубляется в землю с расчетом, что она будет выполнять роль пола нижних помещений

Безусловно, плитные конструкции стоят дорого, но они считаются самыми долговечными и практичными, подходят для тяжелых строений. Даже при сезонных изменениях свойств грунта плита будет подниматься или опускаться равномерно ввиду высокой жесткости, жилье не пострадает. Больше внимания уделим высоте. Оптимально – это 40 см

Когда планируется цокольный этаж или подвал, подошва основания углубляется в землю с расчетом, что она будет выполнять роль пола нижних помещений. Безусловно, плитные конструкции стоят дорого, но они считаются самыми долговечными и практичными, подходят для тяжелых строений. Даже при сезонных изменениях свойств грунта плита будет подниматься или опускаться равномерно ввиду высокой жесткости, жилье не пострадает. Больше внимания уделим высоте. Оптимально – это 40 см.

Столбчатый фундамент

Столбчатый фундамент представляет собой углубленные в землю столбы, соединенные вверху железобетонным контуром. Последний называется ростверком, выполняет роль основной опоры. Если говорить об области применения, теоретически такой тип можно использовать для двухэтажных зданий из любого материала. Но, наиболее оправданным будет он при возведении легких сооружений: из древесины, специальных блоков.

По этой причине люди часто интересуются, какой будет оптимальная глубина фундамента для двухэтажного дома из газобетона

Здесь важно определить длину столбов, учитывая тип земельных ресурсов, уровень подземных вод, показатели промерзания. Также нужно соблюдать параметры наружной части фундамента (ростверка) – ширина на 10 см больше ширины стены, высота составляет 15-20 см. Углубление осуществляется примерно на 40-50 см

Углубление осуществляется примерно на 40-50 см.

Свайный фундамент

Это надежный тип фундамента, схожий с предыдущим вариантом. Только здесь вместо столбов используются сваи. Последние предлагаются производителями в нескольких разновидностях, должны подбираться зависимо от материала, применяемого для строительства. Если вас интересуют параметры и глубина фундамента для двухэтажного дома из бруса или пеноблоков, для решения задачи подойдут буронабивные сваи. Обязательно наличие монолитного ростверка, как в предыдущем варианте. Длина свай определяется глубиной промерзания грунта, уровнем ГВ, нагрузкой, приходящейся на основание.
