Как рассчитать площадь крыши дома, правила расчёта квадратуры Строитель Инфо.

Крыши сложной геометрии с многочисленными скатами

Последнее время очень популярны стали купольные и многощипцевые конструкции крыши. Они характерны для некоторых архитектурных стилей и имеют очень привлекательный внешний вид. Их строительство и эксплуатация обходятся довольно дорого потому, что они имеют очень большое количество скатов самых разных форм.

Обратите внимание

Несмотря на то, что крыши сложных геометрических форм состоят из скатов простых геометрических форм, например, трапеций, параллелограммов, равносторонних треугольников, общий расчет площади всей крыши сделать довольно непросто. Основные трудности будут на этапе снятия размеров. Придется сделать очень большое количество измерений. Чем более сложна конструкция кровли, тем эти замеры будет сделать сложнее.

Если размеры односкатной крыши можно измерить с земли, то размеры сложных крыш придется снимать на высоте. В некоторых случаях целесообразно выполнить чертеж плана крыши.

Общий алгоритм функционирования калькулятора

В сети есть много различных калькуляторов, но все они действуют по одинаковой схеме и используют одни и те же формулы. Ни один из них не может изменить математические принципы расчетов, программа включает в себя общепринятые нормы и формулы. На выходе пользователи получают параметры и количество стропил, в том числе и располагаемых по диагоналям. Подсчитывается длина конька, объем пиломатериалов для обрешетки. При желании можно подсчитать количество кровельных материалов в зависимости от их типа, метраж гидроизоляционных материалов и т. д. Пользователю надо по очереди вводить исходные данные, при этом следует использовать рекомендованные размеры.

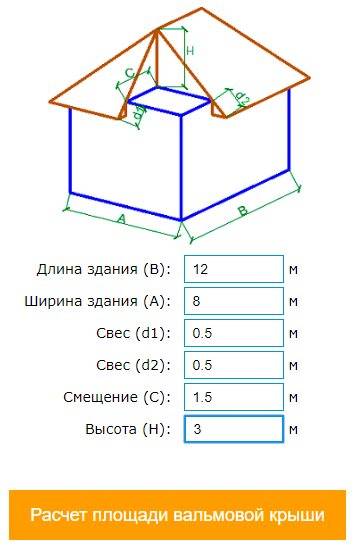

Пример онлайн-калькулятора для расчета вальмовой крыши

Какие формулы применяет калькулятор? Приведем лишь некоторые из них.

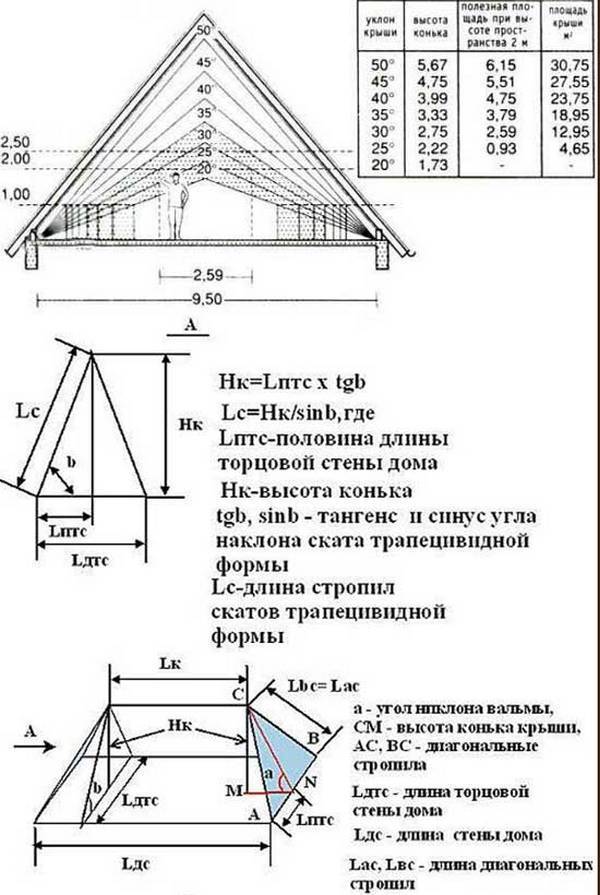

Высота конька. H (высота конька) = b (ширина здания) / 2 x tan A (угол наклона ската). От высоты конька зависят параметры всех элементов вальмовой крыши.

Длина накосных стропил. C (длина стропилины) = b (ширина здания) / 2 x cos A (угол наклона ската)

Это самые длинные и нагруженные детали стропильной системы, их прочности уделяется повышенное внимание. Длина обыкновенных стропильных ног

D (длина стропилины) = h2 (высота в коньке) + b2 (ширина здания) / 2

Длина обыкновенных стропильных ног. D (длина стропилины) = h2 (высота в коньке) + b2 (ширина здания) / 2

Количество ног учитывает ширину утеплительных материалов. Ширина и толщина выбирается в зависимости от действующих нагрузок.

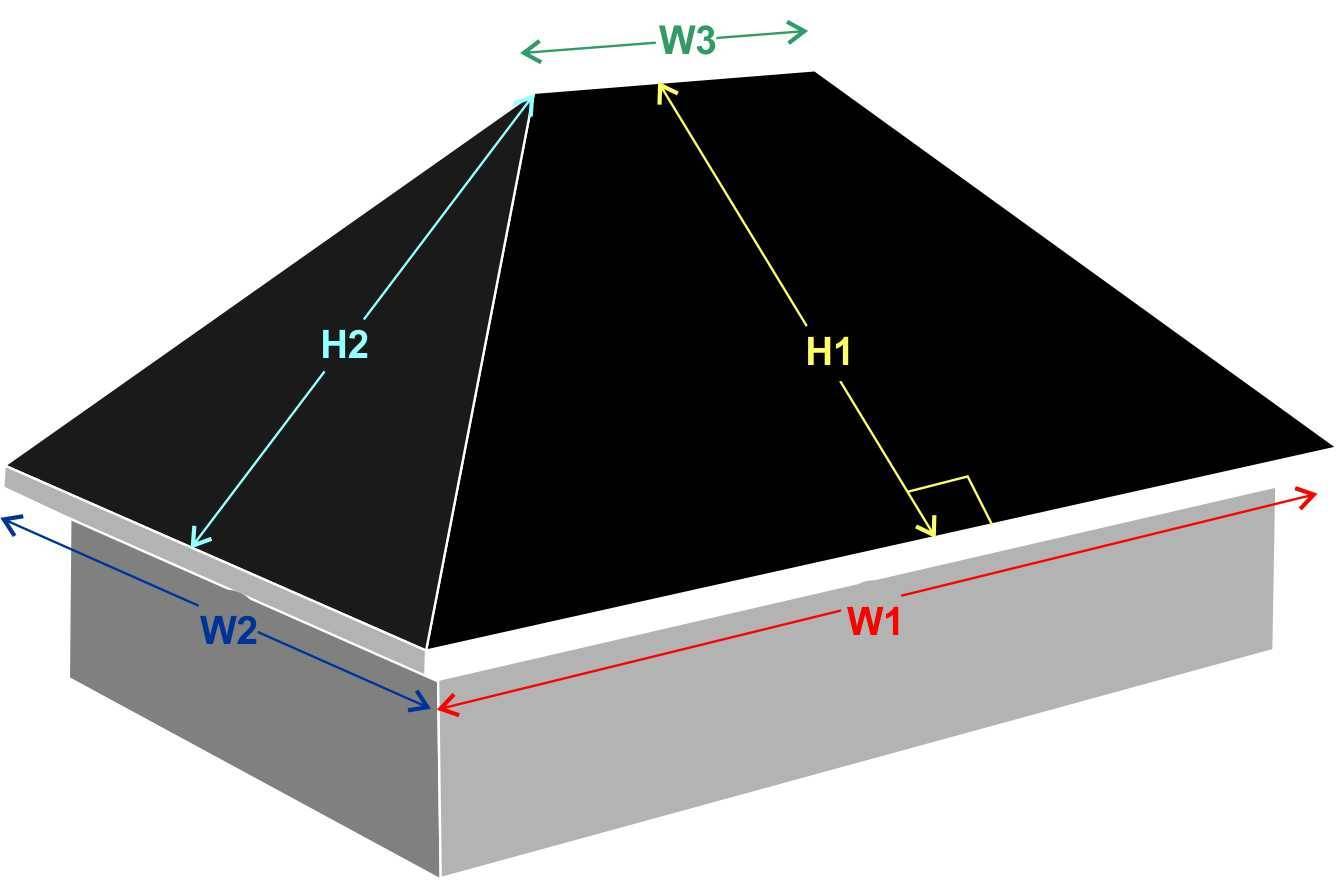

Площадь вальмовой крыши. Программа автоматически суммирует площадь всех скатов. Размеры треугольных скатов определяются по формуле S (площадь ската) = /2. Площадь трапецеидальных скатов вычисляется по формуле S = (a+b)xh/2, где a – длина ската в коньке, b – длина ската по линии карниза, h – высота ската.

Особенности мансардной крыши

Конструкция мансардной крыши отличается от обычной, так как они используются по-разному и имеют различное предназначение. Чтобы оборудовать жилую мансарду с достаточно высокими потолками, необходимо существенно увеличить высоту конька кровли, изменить уклон скатов, а также усилить стропильную систему.

Чтобы избежать ошибок при проектировании, лучше использовать специальную программу-калькулятор, которая автоматически выполняет точные расчет, основываясь на введенных данных. Конструктивными особенностями мансардной крыши являются:

Ломанная форма скатов. Чтобы максимально увеличить полезный объем подкровельного пространства, крышу приходится делать ломанного или полувалькового типа. Такая конструкция скатов позволяет сделать потолок высоким, не увеличивая угол наклона кровли.
Большой уклон. Мансардные крыши, как правило, имеют большой уклон скатов, позволяющий увеличить полезный объем помещения за счет высоты потолка. Эта особенность приводит к тому, что существенно возрастает вес конструкции.
Большая площадь скатов. Из-за крутизны и большой высоты конька мансардная крыша обладает огромной площадью соприкосновения с атмосферой, что неблагоприятно сказывается на количестве теплопотерь. Чтобы сохранить тепло в мансарде, обязательно выполняется термоизоляция кровельных скатов.

Особенности мансардной кровли

Схема мансардной крыши

Дополнительная информация о результатах расчётов

Угол наклона боковых стропил

Угол, под которым наклонены боковые стропила к плоскости потолка. Он, как правило, более крутой. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, можно ли возвести крышу под данным углом из выбранного кровельного материала.

Угол наклона коньковых стропил

Угол, под которым наклонены коньковые (висячие) стропила к плоскости пола мансарды. Этот угол, как правило, более покатый. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, возможно ли возвести крышу под указанным углом из выбранного кровельного материала.

Площадь поверхности крыши

Площадь всей поверхности кровли включая свесы. Чтобы определить площадь одного ската, достаточно указанное значение разделить на два.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала для всей площади крыши. Указано количество в рулонах, исходя из стандартного размера рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузки на боковую и коньковую стропильную систему

Данные значения показывают максимально возможные нагрузки на данную кровлю. В расчетах участвует как общая масса кровельного пирога, так и сумма ветровых и снеговых нагрузок выбранного региона.

Минимальное сечение стропил / Вес стропил / Объем бруса

В первой колонке указаны допустимые сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород

Во внимание берется вес, заданные параметры конструкции, возможные нагрузки на кровлю. Калькулятор рассчитывает суммарные нагрузки, которые могут воздействовать на конструкцию, и подбирает оптимальные варианты сечений стропил.
Вторая колонка содержит информацию о весе стропил с указанным сечением

Здесь указан общий вес стропил для рассчитываемой крыши.
Третья колонка отображает суммарный объем стропил в кубических метрах. Используйте данные значения для расчета стоимости пиломатериалов.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Расчет общей площади крыши

Чтобы рассчитать площадь крыши перед покупкой материала для ее покрытия, следует принимать во внимание довольно большое количество различных факторов, например – ключевые особенности разных типов кровельных конструкций. При этом многие варианты требуют расчета количества материала в штуках или листах вместо квадратных метров

При этом многие варианты требуют расчета количества материала в штуках или листах вместо квадратных метров.

Для того, чтобы рассчитать количество материала для крыши в штуках, необходимо обладать точными данными о высоте крыши и ее уклону.

Для выполнения расчета при этом используют простейшую формулу. В случае же мягкой или оцинкованной кровли используется совершенно другая формула:

S = (2 x a + b) x (2 x a + c) / cos (m),

Где S – площадь крыши, а – ширина свесов, b и с – длина и ширина дома, m – угол наклона. Все используемые показатели следует брать по скатам.

Медное кровельное покрытие

Следует также подробнее рассмотреть различные варианты расчета площади крыши в зависимости от типа покрытия.

Шиферная кровля. Требуемое для покрытия кровли количество листов вычисляется с помощью простых математических формул, для этого требуются такие данные как длина и ширина дома, а также ширина свеса кровли.
Формула расчета выглядит следующим образом: Площадь крыши = (2 х ширина свеса + длина дома) х (2 х ширина свеса + ширина дома) / cos (угол уклона).
Пример: если размеры дома составляют 10х15 м, угол наклона – 30°, а ширина свеса – 0,5 м, то площадь будет равна (2х0,5 + 15) х (2х0,5 + 10) / cos (30) = 16 x 11 / 0,87 = 202,2 м2.
Расчет площади металлочерепичного покрытия кровли также имеет свои особенности. Необходимо знать следующие величины: сумма длин коньков, свесов и ендов, карнизов, длина и ширина здания, а также количество хребтов и их суммарная длина. Кроме того, вычисляя площадь крыши, следует учитывать количество скатов и их тип.
При покрытии крыши гибкими мягкими материалами применяется следующая формула расчета крыши: Площадь крыши = (2 х ширина свеса + длина дома) х (2 х ширина свеса + ширина дома) / cos (угол наклона). При этом необходимо учесть, что площади покрытий коньков крыши и ендов рассчитываются отдельно, а количество использованного материала также зависит от того, какой тип черепицы применяется. При расчете мягких кровель используют следующие принципы:

Следует учесть все элементы конструкции кровли; Иногда требуется провести дополнительно расчет высоты крыши и расчет системы стропил; Важно также учитывать свесы карнизов, перекрытия коньков и размер нахлеста. Пример: если размеры дома составляют 5х10 м, угол наклона – 45°, а ширина свеса – 0,5 м, то площадь будет равна (2х0,5 + 10) х (2х0,5 + 5) / cos (45) = 11 x 6 / 0,70 = 94,2 м2

Пример: если размеры дома составляют 5х10 м, угол наклона – 45°, а ширина свеса – 0,5 м, то площадь будет равна (2х0,5 + 10) х (2х0,5 + 5) / cos (45) = 11 x 6 / 0,70 = 94,2 м2.

В последние годы все большей популярностью пользуется применение экологически чистых материалов для возведения кровли. К таким материалам относятся материалы из древесины, такие как дранка, гон или шипдель, являющиеся изготовленными из дерева разновидностями черепицы размером 40х(9-10) см

Рассчитывая площадь крыши под такой материал, важно учитывать, что укладка деревянной черепицы производится в 3 слоя, а на 1 м2 поверхности уходит до 80 элементов покрытия. Для расчета площади применяются стандартные математические формулы для площадей фигур

Площадь крыши для покрытия профнастилом рекомендуется рассчитывать квалифицированным специалистам
В случае же необходимости самостоятельного выполнения расчетов важно принимать во внимание количество и тип скатов кровли. В случае простой двускатной крыши площадь рассчитывают, умножая длину на ширину
Поскольку ширину определяют по коньку, полученное значение умножается на два. В случае более сложных кровель производят расчеты площадей каждого ската по отдельности. Расчет требуемого количества материала выполняют в соответствиями с размерами и характеристиками листов профнастила. При этом учитываются следующие факторы:

Размеры элементов кровли с учетом отверстий;
Площади нахлестов;
Свесы и перекрытия коньков.

Вальмовые кровли являются разновидностью скатных крыш и выполняются в виде шатра или палатки. При этом площадь крыши рассчитать можно, выяснив – какие значения имеют малые площади отдельно взятых элементов, которых всего четыре: две вальмы в виде треугольников и две – в виде трапеций. Расчеты площадей вальмовых кровель являются одними из наиболее сложных, поэтому для их выполнения обычно применяются специальные программы-калькуляторы.

Результаты расчетов

Крыша:Угол наклона крыши: 0 градусов. Угол наклона подходит для данного материала.Угол наклона для данного материала желательно увеличить!Угол наклона для данного материала желательно уменьшить!Площадь поверхности крыши: 0 м2. Примерный вес кровельного материала: 0 кг.Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.Стропила:Нагрузка на стропильную систему: 0 кг/м2.Длина стропил: 0 см. Количество стропил: 0 шт.

Обрешетка:Количество рядов обрешетки (для всей крыши): 0 рядов. Равномерное расстояние между досками обрешетки: 0 см. Количество досок обрешетки стандартной длиной 6 метров: 0 шт.Объем досок обрешетки: 0 м3. Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Как рассчитать уклон кровли: какой способ лучше ?

Как известно, помимо плоских (пологих) конструкций существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската и видом крыши.

Уклон крыши определяют следующие параметры:

тип и количество материала, предназначенного для покрытия крыши;
необходимая защита от ветра и влаги;
высота конька для случая ремонта уже существующей кровли.

Калькулятор для расчета уклона кровли

Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

H – высота конька, то есть катет прямоугольного треугольника;
W – второй катет, равный половине ширины основания;
L – длина стропил, она же – гипотенуза.

Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

Использование угломера

Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

Формула расчета уклона кровли

И, наконец, требуемую крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

Математически расчет величины крутизны крыши в процентах проводят следующим образом.

i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

Рассмотрим, как вычислить угол наклона в градусах на конкретном примере.

Пример расчета
Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.

Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

Теперь можно по таблице перевести полученное значение в градусы, получаем – 29°.

Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

Допустим, речь идет о листовой стали.

Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
Точка пересечения наклонной и вертикальной оси дает ответ на поставленный вопрос – самое меньшее 28%.

Пример расчета
Проведем расчеты для конкретного дома.

Если H составляет 3 м, а L – 12 м, тогда i = 50%.

Таким образом, в случае приведенных конструктивных размеров необходима крутизна ската в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

https://youtube.com/watch?v=B-z4byoibzc%3F

2022 stylekrov.ru

Порядок выполнения расчета площади

Монтаж кровельного покрытия

Для того, чтобы приступить к расчету площади крыши, потребуются следующие материалы и инструменты:

Детализированный проект крыши;
Калькулятор;
Рулетка;
Желательно также иметь специальную программу для расчета.

Прежде, чем начать выполнять расчет, следует определиться – какой материал будет использован для покрытия кровли. Далее следует разделить всю покрываемую площадь на условные треугольники, упрощающие проведение вычислений.

С помощью рулетки замеряются все необходимые параметры. При вычислении площадей коэффициенты уклона могут быть определены по следующим формулам и значениям:

для уклона 9° (2-12 или 1:6) – коэффициент 1,01;
для 14° (3-12 или 1:4) – 1,03;
для 18° (4-12 или 1:3) – 1,05;
для 23° (5-12 или 1:2,4) – 1,08;
для 27° (6-12 или 1:2) – 1,12;
для 34° (8-12 или 1:1,5) – 1,2;
для 40° (10-12 или 1:1,2) – 1,3;
для 45° (12-12 или 1:1) – 1,41;
для 49° (14-12 или 1:0,86) – 1,54;
для 53° (16-12 или 1:0,75) – 1,67;
для 56° (18-12 или 1:0,67) – 1,8.

В случае сложной крыши, на которой в большом количестве присутствуют такие элементы, как выступы, коньки, мансардные окна и т.д., составляется как можно более точная геометрическая проекция кровли. Все измерения производится либо непосредственно на поверхности крыши, либо с земли, либо с чердака.

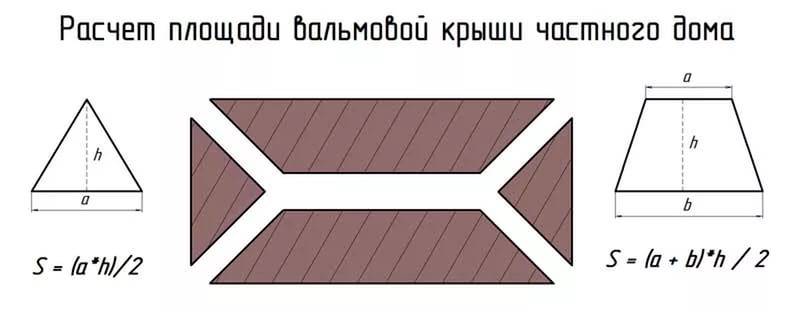

Перед тем, как высчитать площадь крыши, ее разбивают на отдельные геометрические фигуры,площади которых рассчитывают по отдельности.

Выполняя расчеты, важно помнить, что для расчета площадей при разных уклонах применяются разные коэффициенты. Как видно из данной статьи, при строительстве крыши расчет площади крыши дома вполне возможно произвести самостоятельно, главное при этом тщательно проверять все показатели

Как видно из данной статьи, при строительстве крыши расчет площади крыши дома вполне возможно произвести самостоятельно, главное при этом тщательно проверять все показатели.

Желательно также использовать специальные программы для расчета площади, что позволяет свести к минимуму риск возможных ошибок при расчете.

Помогла ли вам статья?

ДаНе очень

Расчёт крыши в онлайн-калькуляторе

Чтобы провести расчёт кровли в онлайн-калькуляторе, то есть узнать, какими должны быть угол наклона и площадь крыши, а также количество пиломатериала и другого строительного сырья, надо выбрать тип финишного покрытия и ввести в специальные ячейки следующие размеры:

ширину основания кровли с торца дома (не прибавляя ширины свесов);
длину основания крыши сбоку здания (не учитывая протяжённости свесов);
высоту конька (расстояние от будущего основания до конькового бруса);
длину свеса (не менее полуметра).

Для крыши в несколько скатов с разными углами наклона расчёты проводят по отдельности. Потом полученные данные суммируют.

Расчёт угла наклона, высоты и веса кровли

Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил СП20.13330.2011, базирующийся на указаниях СНиП 2.01.07–85 «Нагрузки и воздействия».

Угол наклона

По правилам выбор угла наклона кровли зависит от используемого финишного материала.

Под каким углом строить кровлю, решают, ориентируясь на финишный материал

Таблица: угол наклона для крыш с разным покрытием

Рекомендуемый угол наклона крыши	Финишное покрытие
1–2°	Рулонные материалы на битумной основе — не менее четырёх слоёв, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики
2–3°	Как в предыдущей строке, но для надёжности кровли достаточно трёх слоёв рулонного материала
3–10°	Аналогичные вышеописанным рулонные материалы (не менее трёх слоёв), но без наружной защитной гравийной посыпки.
10–15°	Рулонные кровельные материалы, наклеиваемые на горячую мастику не менее чем в два слоя
13–15°	Черепичное глиняное покрытие
15–17°	Асбестоцементные листы усиленного профиля
17–20°	Кровельная листовая сталь с развальцовкой соединений
18–35°	Профнастил, металлочерепица
27–44°	Натуральное штучное черепичное покрытие, битумно-полимерные или сланцевые плитки
38–45°	Дранка, щепа, натуральный гонт
40–60°	Голландская черепица
5–90°	Асбестоцементный шифер
20–90°	Искусственный шифер

Высота конька

Выбрав кровельный материал и решив, каким будет наклон крыши, приступают к определению высоты конькового бруса. Для этого обращаются к геометрии, ведь крыша в разрезе выглядит как два соединённые друг с другом треугольника.

При расчёте высоты крыши используют формулу a=b · tg a, где a — высота конька, b — половина ширины здания, a – угол наклона кровли.

Для примера рассчитаем высоту кровли под наклоном в 40°, которую планируется строить на доме размером 6х9 м. С этой целью выполним следующие вычисления:

Ширину дома разделим на 2 и определим длину нижнего катета прямоугольного треугольника кровли: b = 6 / 2 = 3 м.
По таблице найдём, что тангенс угла в 40° равен 0,84.
Вычислим высоту кровли a = 3 · 0,84 = 2,52 м.

Видео: вычисление высоты и угла наклона кровли

Вес

В вес крыши включается масса всех слоёв кровельного пирога: финишного покрытия, контробрешётки, обрешётки и изоляционных материалов.

В вес кровли включают все материалы вплоть до теплоизоляционных плит Допустим, нам необходимо определить вес крыши, покрытой битумной черепицей и утеплённой материалом плотностью 35 кг/м?, закатанным в рулон толщиной 0,1 м, длиной 10 м и шириной 1,2 м. В этом случае требуется сделать следующее:

Рассчитать вес 1 м? теплоизоляционного материала по формуле 0,1 · 1,2 · 10 · 35 / (10 · 1,2) = 3,5 кг/м?.
Найти все остальные данные, то есть вес 1 м? финишного покрытия, паро- и гидроизоляции и деревянного каркаса из стропил и обрешётки, в таблице (см. ниже) или на этикетке товара в магазине.
Сложить все полученные значения и умножить их на площадь крыши, тем самым определив вес всей кровли.

Таблица: вес 1 м? материалов для устройства кровли

Материал	Вес 1 м?
Шифер	10–15 кг
Ондулин	4–6 кг
Керамическая черепица	35–50 кг
Цементно-песчаная черепица	40–50 кг
Битумная черепица	8–12 кг
Металлочерепица	4–5 кг
Профнастил	4–5 кг
Контробрешётка	18–20 кг
Обрешётка	8–12 кг
Стропильная система	15–20 кг

Четыре основных типа кровли

Плоская крыша.
Простая скатная кровля:
- односкатная;
- двускатная;
- ломаная;
Четырехскатная крыша:
- вальмовая;
- полувальмовая;
- шатровая;
- купольная (в форме конуса);
Комбинированная кровля, которая включает в свою конфигурацию любые элементы из всех типов кровли.

Для расчета площади кровли нужна рулетка, калькулятор и знание простых законов геометрии на уровне 5–6 класса. Существуют некоторые особенности, характерные для расчета площади крыши.

Из полученного значения квадратуры не вычитывают места выхода дымовых труб, вентиляции, слуховых, монтажных и мансардных окон.
Обязательно добавляются площади карнизов, свесов. Если парапеты покрываются тем же материалом, высчитывается их поверхность и приплюсовывается к общей.
Для некоторых кровельных материалов мало знать, как посчитать площадь крыши, нужно еще составить план раскладки листов и карту пореза элементов покрытия.
Оптимальным принято считать расчет площади не по плану-чертежу крыши, даже точному, а по замерам существующей конструкции, если есть такая возможность.
При расчетах по чертежам нужно не забывать изменять высотные размеры с учетом толщины прокладки слоев утеплителя и устройства обрешетки и контробрешетки.

Расчет количества материалов для кровли на примере металлочерепицы

Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в предыдущем пункте. Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов. Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.

Специалисты утверждают, что 45 градусов — это оптимальный угол наклона.

Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является довольно частым гостем, тогда 45 градусов окажется самым оптимальным вариантов, вот только из-за повышения ветрового давления нужно будет укрепить обрешетку и стропильную систему. К тому же, чем больше наклон, тем больше материала уйдет на стреху.

Рассмотрим алгоритм вычисления на примере двускатной крыши:

Пускай наклонный угол будет выражен буквой А, а 1/2 покрываемого пролета — В, высота будет Н.
Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н/В).
Лучше для решения столь серьезных действий применить калькулятор, способный вычислять обратные тригонометрические функции. Затем умножив В на длину покрытия найдем площадь каждой наклонности.

Касательно расходов материала, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которую будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.

Площадь крыши

Итак, параметр реальной ширины равен 1180 мм, эффективной — 1100 мм. Теперь переходим к вычислению длины покрытия дома, о котором мы уже рассказывали. Поскольку разбираем выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.

Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и поскольку число вышло не целым, по понятным причинам округляем в сторону увеличения.

Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи. Переходим к расчету количества листов по вертикали.

ВАЖНО! Для измерения вертикального ряда следует учитывать размер нахлеста (обычно принимают в значении 140-150 мм), расстояние между коньком и карнизом, а также длину карнизного свеса. Пусть расстояние составит 4 метра, а свес — 30 см

Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м

Пусть расстояние составит 4 метра, а свес — 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м.

После этого результат 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.

Подготовка к расчетам

Сложная крыша

Перед тем, как начать расчеты квадратуры крыши, нужно выяснить, какую именно форму она имеет.

Если она сложная с неровными краями, всегда есть возможность разделить ее на несколько простых фигур и вычислить их размер (площадь).

Какой формы чаще всего бывает крыша: прямоугольная, квадратная, трапециевидная, треугольная, формы параллелограмма.

Кроме этого, чем больше разной формы скатов на крыше, тем сложнее вычислить ее площадь. Но этот факт не должен останавливать.

Главное преимущество любой крыши в том, что ее площадь можно вычислить, разбив ее на простые фигуры. Рассмотрим более подробно.

Какие бывают крыши:

Плоскоскатные или плоские. Они имеют минимальный угол уклона, не более двух-трех процентов от уровня горизонта.
Скатные. Имеют угол наклона от десяти процентов и больше (относительно горизонтальной плоскости или уровня горизонта).

Последние в свою очередь делятся на односкатные и многоскатные (одно-, двух– и так далее). Достаточно распространенным вариантом постройки крыши является так называемая щипцовая, то есть двухскатная обычная крыша.

У нее две совершенно одинаковых стороны, имеющие форму прямоугольников, в которых одной стороной является длинный край, идущий параллельно длинной стене, а вторая – это отрезок, расположенный под углом.

Чтобы сделать верный и точный расчет, необходимо сначала нарисовать схему расположения элементов кровли с нанесением на этот план размеров, выраженных в одной системе единиц. Если после постройки сохранился план, можно свериться с ним или использовать его для расчетов.

Чтобы установить, сколько кровельного материала нужно для гидро-, шумо-, пароизоляции дома, необходимо рассчитать площадь крыши. Для простых односкатных или двухскатных кровель достаточно знать только два измерения, а для сложных форм придется разделять плоскость на несколько простых геометрических фигур.

Особенности четырёхскатных сооружений

Сегодня для возведения кровли жилого дома модно выбирать четырёхскатные конструкции. Чаще всего, если размеры постройки пропорциональные и составляют квадрат, крышу делают пирамидальной формы. Данную разновидность называют «шатровой», в этом случае каждый скат представляет собой равнобедренный треугольник, все они соединены вверху в единой точке, а основанием служит четырехугольник. В этом случае то, как рассчитать площадь шатровой крыши дома с калькулятором не вызовет сложностей, т.к. можно применить формулу, предполагающую вычисление площади треугольника, умноженную затем на «4». Чтобы найти её, нужно ширину умножить на высоту и разделить результат на «два». Допустим, у нас есть такие данные:

ширина основания треугольника 8 метров;
высота ската 5 метров.

Тогда S = (8 * 5) / 2 = 20 кв. метров. Далее умножаем на «4» (по причине того, что в конструкции четыре одинаковые стороны) и получаем общую площадь 80 кв. метров.

Очень важно учесть для данного вычисления, что замеры снимаются не по периметру сооружения, а по карнизным свесам. Также не забывайте, что в величине высоты ската должен быть учтен угол наклона скатных плоскостей

Разбираясь, как рассчитать площадь крыши дома четырехскатной крыши, вы можете столкнуться с необходимостью подобрать вычисления для более сложной конструкционной разновидности, называемой «вальмовая». Это тоже одно из популярных сегодня решений, применяемых для оформления жилых сооружений, загородных коттеджей. Такая конструкция состоит из двух торцевых сторон, имеющих форму равнобедренных треугольников, и двух боковых, выполненных в виде трапеций. Принцип расчета основан на определении площадей треугольника и трапеции, умножением каждого полученного значения на «2» и затем суммирования в общий результат.

Как уже рассматривалось, чтобы найти площадь треугольника, нужно ширину умножить на высоту и разделить результат на «два». В случае с трапецией необходимо также пользоваться предусмотренной формулой, в которой основания суммируются, полученный результат делится на «два», а затем все умножается на высоту скатной плоскости.

Для вальмовой конструкции обязательно нужно обращать внимание на наличие и размеры окон, дымоходных труб, свесы, парапеты

Устройство несущей системы

Несущая система классического варианта плоской крыши представляется фермами, скрытыми в толще слоя утеплителя, либо сборно-монолитными балками перекрытия (СМП). В качестве утеплителя в пироге кровли принято использовать минеральную вату толщиной не менее 300 мм, что позволяет делать перекрытие СМП с пролётом до 9 метров.

При установке балок СМП уклон кровли достигается разностью высот несущих стен: на анкеры крепится швеллер к толще стены либо к мауэрлату. В случае использования ферм уклон при одинаковой высоте наружных стен образуется верхним наклонным поясом. Поверху несущие элементы кровельного пирога скрепляются обрешёткой, выполняющей роль основания для устройства гидроизоляционного слоя и в то же время массива для закрепления кровельного покрытия.

Несущая система инверсионного исполнения кровельного покрытия более универсальна: она представлена бетонным перекрытием. Если сооружение предполагает внутренние несущие стены, сокращающие пролёт до 6 метров, то оптимальным считается заливка перекрытия по несъёмной опалубке. Разуклонка инверсионной кровли осуществляется от центра к краям периметра сооружения, где и располагаются элементы водосбора.

Как рассчитать площадь крыши дома
