estetic-italia.ruВведение. Основные формулы
Для начала немного информации для общего развития. Освещённость поверхности – величина, равная отношению светового потока, падающего на малый участок поверхности, к площади этой поверхности. Освещённость измеряется в люксах (лк) Ниже приведена формула:
- E – освещённость, лк
- Ф – световой поток, измеряется в люменах, лм
- S – площадь поверхности, кв. м
Тогда из данной формулы несложно выразить световой поток:
Именно на основании вышеуказанной формулы и будет производиться дальнейший расчёт.
Для расчёта количества светильников нам необходимо преобразовать формулу, чтобы учесть необходимые параметры. Вот как будет выглядеть нужная нам формула:
Мы видим, что в новой формуле добавились новые параметры, но и старые при этом сохранились:
- ФN в отличие от Ф – это световой поток от одного светильника, лм.
- N – количество светильников, шт.
- К, Z и i – коэффициенты, но о них немного позже.
То есть по данной формуле мы можем рассчитать световой поток одного светодиодного светильника, а затем выбрать его марку.
Световой поток измеряется в люменах (лм), но не всегда указывается на упаковке лампы, так что в некоторых случаях придётся искать информацию на сайте изготовителя, а также вы можете воспользоваться таблицей №1, в которой указан ориентировочный световой поток лампы в зависимости от её мощности
Изучаем нормы
Как понять достаточно ли света в той или иной комнате? Если исходить из правил, то данные нормы прописаны в документах СНиП и СанПиН. Они касаются как жилых, так и не жилых помещений, а также подразделяются на использование помещения под определенные цели.
К примеру, в детской комнате освещение должно быть не ниже 200 люксов, для чтения книг, в библиотеке должно быть уже 300, а вот для спален подойдет и 150.
Норма освещения для человека измеряется в люксах. Именно эти единицы используют для измерения освещенности. В связке с люксами идет такая единица, как люмен, показывающая какой световой поток в той или иной лампе.
Так сколько же необходимо люменов и люксов для 1 м2? Все достаточно просто: на м2 световой поток 1 люмена создаст освещение в 1 люкс.
Что нужно знать о методе
Для нашего метода вычислений требуется знать следующие виды параметров:
показатель запаса (k). Он учитывает запыленность, из-за чего происходит уменьшение светового потока, испускаемого лампочками (см. таблицу);
Параметры показателя запаса (k)
- показатель уровня минимального светового обеспечения (Z ). Для него характерна неравномерность подсветки. Является функцией большинства переменных. Z зависит от расстояния между лампами к расчетной высоте (L / h);
- показатель применения светового потока (h). Чтобы его найти, необходимо использовать индекс помещения (i ), а также предполагаемые величины отражения для имеющихся в помещении поверхностей (для пола rр, потолка rп и стен rс).
В данной ситуации для определения h, необходимо знать примерные показатели для разных поверхностей. Для светлых комнат:
- rп = 70%;
- rс = 50%;
- rр = 30%.
Для комнат с незначительными выделениями пыли:
- rп = 50%;
- rс = 30%;
- rр = 10%.
Для помещений с высоким уровнем запыленности:
- rп = 30%;
- rс = 10%;
- rр = 10%.
При этом индекс помещения можно рассчитать по следующей формуле:
Формула определения индекса помещения
где В, А, h являются шириной, длиной и расчетной высотой. Для определения расчетной высоты используют такую формулу:
Вычисление расчетной высоты
где:
- H — геометрическая высота конкретного пространства;
- hсв — масса светильника;
- hp — высота имеющейся рабочей поверхности.
Правильно рассчитав искомые величины, вы сможете использовать метод КИСП для любых типов помещений и светильников.
Метод расчета по световой мощности
Расчет в люменах, безусловно, ближе и точнее, но практичным его почему-то не считают. Многие отказываются от него из-за его сложности. Но если вникнуть в суть, то можно заметить, что сложность его заключается в единицах измерения. Измерение ведётся в люменах. То есть, этот метод показывает, сколько светового потока придется на один квадратный метр.
Вычисление происходит по тому же принципу, что и ранее. Берется площадь, умножается на нужную нам освещенность, так мы узнаем мощность светового потока, приводимую на один квадратный метр (однако, теперь она считается в люксах). Дальше, чтобы узнать общую мощность, мы умножаем площадь на уже известную мощность светового потока. Общая мощность теперь обозначается как люмен. Теперь сами видите, что метод является сложным, лишь из-за того, что измерения производятся в люменах и люксах.
Нормы освещенности
Сегодня для каждого типа помещения устанавливается своя норма освещенности, а также предельно допустимые коэффициенты пульсации.

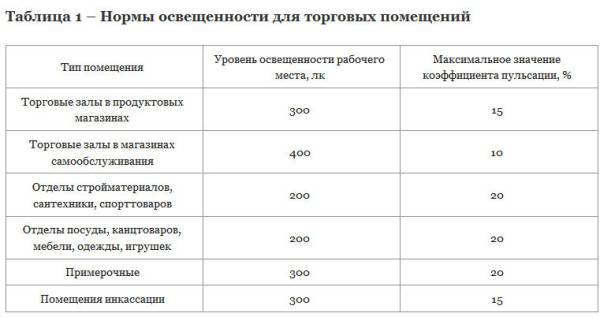

К примеру, для торгового зала в продуктовом магазине, максимальный параметр коэффициента пульсации — 15%, а уровень освещенности — 300 лк, для отдела стройматериалов, спорттоваров и сантехники- 10% и 200 лк, для отдела посуды, магазина игрушек и одежды — 20% и 200 лк, для примерочных — 20% и 300 лк и так далее.
Соответственно, свои нормы освещенности есть для детских садиков, жилых помещений, медицинских учреждений, автомоек и так далее.

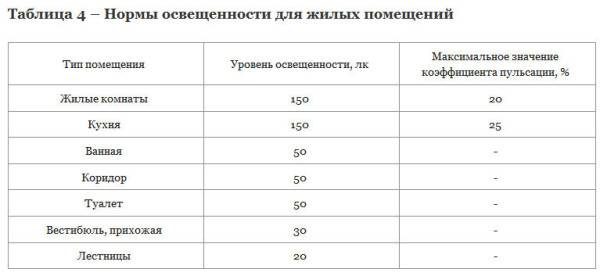

Далее все нормы освещения отображены в таблицах.
Большие люминесцентные лампочки
К большим относятся люминесцентные трубки длиной 47см и 120см от потолочных и настенных светильников. Обозначаются T5 и T8, цоколь у них G13, G23. Наиболее популярны на 18 вт и 36 вт
При замене на светодиодные трубки учитывайте, что у них может быть матовый рассеиватель. Изготовитель запросто может указать светопоток без этого рассеивателя, на котором теряется 10-20%. Влияет и количество слоёв люминофора на стенках, от него зависит цветовая температура.
Таблица для простых
| Люминесцентные | LED аналог, Ватт | Люмены |
| 10 вт | 5 | 400 |
| 15 вт | 8 | 700 |
| 16 вт | 9 | 800 |
| 18 вт | 11 | 900 |
| 23 вт | 15 | 1350 |
| 30 вт | 20 | 1800 |
| 36 вт | 23 | 2150 |
| 38 вт | 25 | 2300 |
| 58вт | 35 | 3350 |
| Информация получена с официального сайта Osram для серии Стандарт |
Кроме недорогих бюджетных моделей производятся и дорогие улучшенные. Цена отличается значительно, но это окупается повышенной светоотдачей, которая больше на 50%. Светоотдача улучшенных моделей на 58вт получается, как у светодиодов, 90 лм/вт. Недостатком является высокое реактивное потребление энергии, которое зависит от показателя «коэффициент мощности».
Таблица для улучшенных
| Люминесцентные | LED аналог, Ватт | Люмены |
| 10 вт | 7 | 650 |
| 15 вт | 10 | 950 |
| 16 вт | 14 | 1250 |
| 18 вт | 15 | 1350 |
| 23 вт | 20 | 1900 |
| 30 вт | 25 | 2400 |
| 36 вт | 35 | 3350 |
| 38 вт | 35 | 3300 |
| 58 вт | 55 | 5200 |
| Информация получена с официального сайта Osram для серии Стандарт |
Срок службы обычных 15-20 тыс. часов, но есть модели со сроком работы в 75.000 – 90.000 часов, например из серии Osram LUMILUX XXT T8.
Для потолочных светильников Армстронг обычно указывают потребление энергии и световой поток, например 36W и 2800лм. Производитель умалчивает, что 2800лм это светопоток ламп без самого светильника. Ведь в нём одна сторона трубки светит в корпус, другая в помещение. Чтобы свет на стенке не терялся, ставят отражатель. Но он расположен близко к трубке, поэтому корпус трубки затеняет часть отраженного света от 15 до 20%. Поэтому реальное количество люмен для светильника Армстронг ниже, вместо 2800лм будет только 2200лм.
У светодиодных трубок T5 T8 такой проблемы нет, отражатель не требуется. Светодиоды установлены с одной стороны и светят только в сторону помещения.
Расчет освещения светодиодными светильниками
Светодиодные источники света существенно отличаются от своих аналогов. Здесь есть и печатная плата, отвечающая за систему управления, и драйвер, понижающий и стабилизирующий напряжение, входящее на led-диоды. Чтобы максимально упростить процесс перехода с ламп накаливания на светодиодные излучатели, производители стараются придерживаться классических форм. Самыми популярными сегодня являются разновидности типа «груша» и «кукуруза». «Свеча» применяется реже, но пользуется стабильным спросом.
Лампа «груша»
«Грушами» называются светодиодные излучатели, форма которых напоминает обычные лампы с нитью накала. Корпус изделия состоит из прозрачной полусферы (частично окрашенной, со слоем люминофора на поверхности) и ребристого непрозрачного пластика. Наличие ребер обеспечивает естественное охлаждение. В месте контакта двух частей находится диодная плата, направленная в одну сторону. Подобная конструкция и особенности светодиодов приводят к существенному сокращению угла рассеивания света до 180 град. вместо практически 360 у ламп накаливания («мертвая зона» этих приборов находится только вблизи цоколя).
Лампа «кукуруза»
Конструкция этой лампы подразумевает установку диодной платы перпендикулярно цоколю, вдоль оси. Изготавливается в форме пластины, трубки с круглым, квадратным или многоугольным сечением. Светодиоды располагаются на лицевой части, а электроника прячется внутри цоколя (рядом с ним или внутри трубки).
Свое название изделие получило за счет сходства платы, на которой установлены диоды, с початком кукурузы. В данном случае угол рассеивания существенно выше, поскольку «мертвые зоны» расположены лишь вблизи цоколя и на противоположном краю колбы. При размещении светодиодов на торце последняя «зона» может и вовсе отсутствовать.

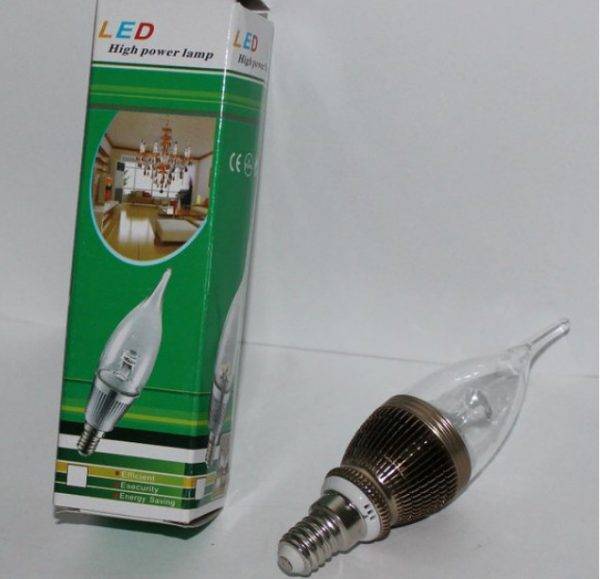

Лампа «свеча»
«Свечу» нередко называют компромиссом между конструкцией «груши» и «кукурузы». По сравнению с «грушей» угол рассеивания значительно шире, но уменьшены мощность и габаритные размеры. В основном такие изделия эксплуатируют в настольных лампах и локальных системах освещения помещений/зон малой площади.
Главные характеристики света
Человек видит спектр цветов – малую часть диапазона электромагнитных волн. Его характеристики влияют на комфортность среды пребывания и самочувствие человека. Существует определение для одного из свойств – световой поток (Ф), который измеряют в люменах (лм). Мощность светового потока источника характеризует вызванное ощущение восприятия света. По его распределению для замкнутого пространства выделяют потоки света: прямого, рассеянного, отраженного. Чем больше света, тем выше число люменов
Важно! Этот параметр не определяет интенсивность, яркость или производительность свечения, потому что учитывает весь рассеянный поток. Для того, чтобы измерить световой поток требуется много времени и при этом нужно учитывать пространственные характеристики явления. Основные характеристики светоизлучений
Основные характеристики светоизлучений
Главная характеристика источника – сила света (I), определяющая интенсивность излучения в направлении потока. Она вычисляется через частное светового потока (Ф) и телесного угла (?) в стерадианах (ср), внутри которого распределяется. В СИ единицу измерения силы света, кандела, обозначают кд, cd.
Телесный угол
Важно! Восковая свеча излучает с около одной канделы (от лат. candela), и ранее эта единица измерения называлась «свечой»
Величина кандел показывает световое излучение точечного источника света на самом интенсивном его направлении
Величина кандел показывает световое излучение точечного источника света на самом интенсивном его направлении.
Покупатели ламп обычно оценивают яркость по мощности потребления (Вт) источника. При хорошей яркости получается четкое и контрастное видение предметов. Однако и слабый, и очень яркий свет неблагоприятен для деятельности человека. Яркость (L) определяется плотностью силы света в направлении поверхности и вычисляется делением I на площадь проекции на перпендикулярную поверхность (зависит от cos угла).
Измеряют показатель яркости (L) света в кд/м?. Главной характеристикой восприятия светового ощущения глазами является яркость освещаемой поверхности или источника.
Единицы измерения света
Световая отдача (H) фиксирует экономичность преобразования электрической мощности в световую. При переходе от электрической энергии к световой появляются потери, что вызывает снижение показателей яркости излучения. Измеряют световую отдачу в люменах на ваттах. Можно вычислить световой поток, зная среднее значение световой отдачи.
Практичную светоотдачу имеют светодиодные лампы (потери менее 5%).
Важно! Существуют стандарты качества освещения для помещений, а также для растений или для животных. Освещенность характеризуется отношением светового потока к площади поверхности
Единицы измерения освещения
Единицы измерения освещения
Способы расчёта
Их можно выделить два:
- По электрической мощности (в Ваттах).
- По световой (в Люменах).
Для каждого варианта предусмотрены свои нормы, формулы и единицы измерения. Оба имеют свои достоинства и недостатки. Рассмотрим их более детально.
Считаем в Ваттах
Этот способ рассчитать освещённость помещения самый простой, привычный, но не самый точный. Для его применения необходимы следующие данные:
- площадь комнаты;
- требуемая мощность на квадратный метр.
Площадь находим по простой школьной формуле S=a*b. Далее, берём данные о необходимом количестве Ватт на 1 м2 — в среднем это 20 Вт — и множим на площадь. Математически это будет выглядеть так: P=S*p, где P — общая мощность, p — номинальная для 1 м2. Теперь можно высчитать количество лампочек в помещении. Просто делим общую мощность на этот же показатель для одной лампы. То есть, если вы хотите осветить помещение, которое требует в общем 300 Вт с помощью лампочек в 75 Вт, то: 300/75=4 — именно столько источников света вам понадобится.
Рациональное использование источников освещённости позволит улучшить атмосферу в помещении
Следует отметить, что норма 20 Вт — очень приблизительна. И чтобы повысить точность, желательно использовать отдельные показатели по каждому типу помещения:
- гостиная — 10–35 Вт;
- кухня — 12–40 Вт;
- ванная комната — 10–30 Вт;
- спальня — 10–20 Вт.
Все данные о мощностях мы умышленно привели для обычных ламп накаливания, как самых распространённых в наших краях. Производители более дорогих и в то же время экономичных видов зачастую указывают на упаковке какой по мощности лампе накаливания соответствует этот экземпляр.
Считаем в Люменах
Этот способ, с одной стороны, более точный, с другой — менее привычный. Хотя, если разобраться в единицах измерения, то ничего сложного в нём нет. Сложность заключается в том, что большинство из нас ассоциирует всё связанное с освещением с Ваттами. Но на самом деле эта единица измерения показывает лишь сколько ваша лампа потребляет электрической энергии. А сколько она при этом даёт света, её световой поток, измеряется в Люменах (Лм). В свою очередь, освещённость помещения измеряется уже в Люксах (Лк). 1 Лк равен 1 Лм на 1 м2. Объясняем проще. Если с помощью светового потока в 1 Лм осветить поверхность площадью в 1 м2 — такая освещённость будет равна 1 Лк.
Дальше действуем по тому же алгоритму. Берём общую площадь, множим её на необходимую освещённость для 1 квадратного метра и получаем мощность светового потока, которая нужна для освещения всего помещения. Формула почти такая же, как и раньше: P=S*E. Где S по-прежнему площадь, P — общая мощность (теперь в Лм), а E — освещённость 1 м2 в Лк.
Помните об эффективности каждого источника освещения
Чтобы воплотить эту формулу в жизнь понадобятся нормы по освещённости того или иного типа помещения. По разным нормативным документам они составляют:
- гостиная — 100–200 Лк;
- кухня 150–300 Лк;
- ванная комната — 50–200 Лк;
- спальня — 100–200 Лк.
Осталось произвести расчёт количества светильников. Для этого общую мощность (P) делим на световой поток от одного источника (F) — n=P/F. Здесь тоже потребуются определённые цифры. А именно световая мощность разных видов ламп. Почти всегда эти сведения можно найти на упаковке. Но на всякий случай основные из них приведём и здесь:

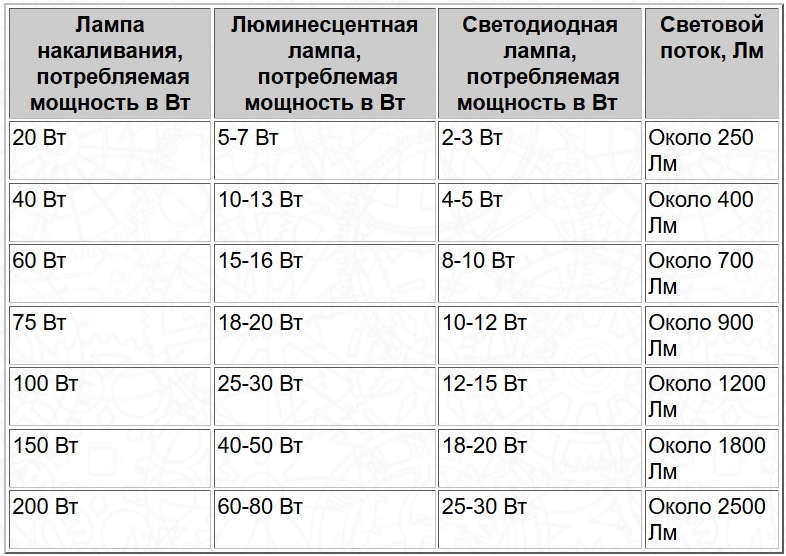

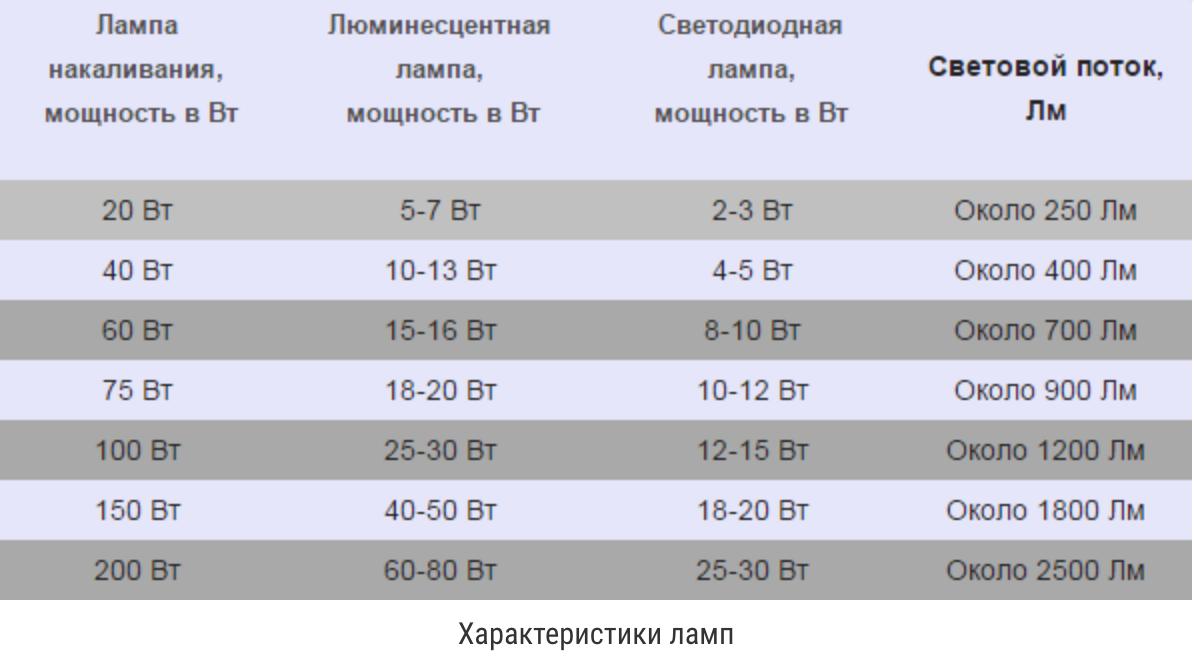

| Тип лампы | Потребляемая мощность (Вт) | Мощность светового потока (Лм) |
| Лампа накаливания | 15 25 40 60 75 100 | 90 230 430 730 960 1380 |
| Галогенная лампа 12 В | 20 35 50 75 | 340 670 1040 1280 |
| Галогенная лампа 220 В | 100 150 200 300 400 500 | 1650 2600 3200 5000 6700 9500 |
| Светодиодная лампа | 2–3 4–5 8–10 10–12 12–15 18–20 25–30 | 250 400 700 900 1200 1800 2500 |
| Люминесцентная лампа | 4 6 8 13 15 16 18 36 58 | 120 240 450 950 950 1250 1350 3350 5200 |
Подставив данные из таблицы в формулу над ней, вы сможете рассчитать количество источников света при использовании разных типов ламп.
Как мы и говорили, если внимательно отнестись к единицам измерения и не путать Люмены и Люксы — сам расчёт ничего сложного собой не представляет. При достаточном уровне ответственности и внимания произвести его сможет каждый. Но если эта информация вас немного озадачила — можем предложить произвести подсчёт онлайн. Для этого используйте специальный калькулятор освещённости помещения.
Важность грамотного расчета освещенности
Правильно подобранное электроосвещение придает помещению законченный вид, скрывает или выделяет на общем фоне интерьерные детали. От мощности потока зависит самочувствие находящихся в комнате людей.
Правильный расчет освещенности преследует определенные цели:
- создать хорошую видимость для благоприятных условий и комфорта;
- снизить глазное напряжение, уменьшить утомляемость, исключить дискомфорт, не допустить ухудшения здоровья в целом;
- приблизить искусственный свет, интенсивностью и параметрами которого можно управлять, к естественному.
При расчете учитывают характеристики помещения:
- функциональность (кабинет, спальня, кухня, другое);
- высоту потолка;
- цвет и степень отражения поверхности стен, потолка пола, предметов мебели.
Сами рассчитывали количество лампочек?
Сам
50.77%
Дизайнер
4.62%
Еще только планирую рассчитать
44.62%
Проголосовало: 65
Зонированное освещение
Уровень освещения в отдельных комнатах определяется целевым назначением. В кухне общее освещение и точечное над рабочей поверхностью всегда будут разными. Как и уровень света в гостиной и рабочем кабинете. Многие устраивают в рамках жилого дома мастерские по пошиву, столярным работам, художественные галереи.
Для учета света в разных комнатах учитывают назначение комнаты. В спальне интенсивность всегда меньше, чем в рабочей зоне кухни. Часто дизайнерам приходится составлять сложные планировки с распределением потоков по зонам граничного функционирования.
Общая методика расчета
Расчетом параметров осветительной системы занимается инженер-электрик (проектировщик). Он может выполнить эту работу одним из трех способов:
- через коэффициент использования потока света;
- установки удельной мощности;
- точечным.
Первым способом рассчитывается общее (равномерное) освещение рабочих поверхностей, расположенных в горизонтальной плоскости. В процессе работы вычисляется коэффициент для отдельно взятого помещения. В методике учитываются геометрические размеры производственного участка и степень светового отражения поверхностей.
Расчет через удельную мощность. Способ светотехнического расчета через удельную мощность используется только для предварительной прикидки установленной мощности осветительных установок, так как дает весьма приближенный результат.
Такие данные часто требуются для заполнения опросных листов, которые используются при получении технических условий или при составлении сметной стоимости монтажа осветительной системы предприятия.
Точечный метод. Такой способ пригоден для расчета освещения – локализованного и общего – при наличии осветительных приборах прямого света. На него не влияет пространственная ориентация анализируемой поверхности. Освещенность подсчитывают в каждой точке поверхности для каждого источника света в отдельности.
Как рассчитать алгоритм
Расчет освещения участков производственных предприятий производится в следующей последовательности:
- выбирается система освещения;
- обосновывается нормированная освещенность каждого рабочего места;
- выбирается наиболее рациональный и экономичный светильник;
- оцениваются коэффициенты неравномерности освещения, запаса освещенности, отражения поверхностей, находящихся внутри помещения.
После этого рассчитываются:
- индекс помещения;
- коэффициент использования светового потока;
- необходимое количество светильников;
- На заключительном этапе выполняется чертеж или эскиз, на котором размечается расположение всех светильников.
Искусственный свет от люминесцентных ламп на производстве
А чтобы люминесцентные приборы долго светили и давали свет, установленной производителем яркости, необходимо использовать – дроссель для люминесцентных ламп.
Как проверить уровень освещенности
Интенсивность светового потока в разных помещениях определяется по формуле F=ExSxK. Буквами обозначены:
- E — норма освещенности из таблицы, Лк;
- S — площадь комнаты, м?;
- K — поправочный коэффициент.
Последний показатель зависит от отражающей способности поверхности, высоты установки светильников. Для профессионального определения уровня используют специальные таблицы. В них указана отражающие свойства множества предметов. В быту применяют более простые расчеты. Коэффициент для жилых помещений с LED- освещением принимается 1,1.
Искусственное и естественное освещение замеряют отдельно. Работа прибора основана на том, что встроенный фотоэлемент улавливает световые лучи, которые преобразуются в электричество. Его величина прямо пропорциональна уровню освещенности. Показания отображаются на шкале или экране.
Замеры проводят в местах с разной интенсивностью световых потоков. Проверяют освещенность только горизонтальных поверхностей, удаленных от приборов с электромагнитным излучением. Вначале проверяют общую освещенность, затем — рабочих мест. Данные сверяют с нормативами.
При недостаточном освещении доводят показатель до требуемого уровня. Преимущественно работа заключается в установке дополнительных светильников. Планируя постройку нового здания, определяют уровень освещенности, от которого зависит комфортность проживания и работы.
Расчет освещенности помещений различного назначения
Учитывать освещенность по нормам СНиП мало, ведь конкретные значения зависят от индивидуальных предпочтений и того, в каких целях будет использоваться комната. Если вы собираетесь много писать и читать, то яркость должна быть максимально высокой, в то время как для коридора этот параметр менее важен.

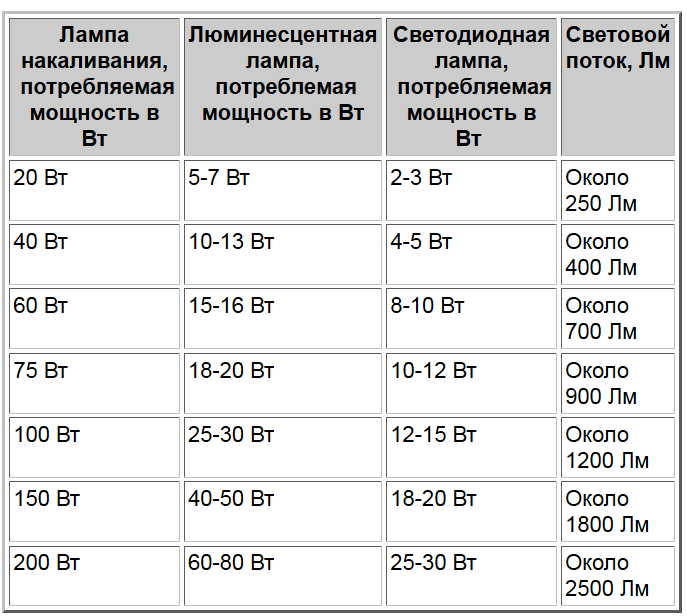

При использовании ламп накаливания руководствуются данными из таблицы ниже:
| Мощность лампы накаливания, Вт | Световой поток, лм |
|---|---|
| 20 | 250 |
| 40 | 400 |
| 60 | 700 |
| 75 | 900 |
| 100 | 1200 |
| 150 | 1800 |
Таким образом, вернувшись к нашему расчету в главе «Определение уровня освещенности» и вспомнив полученное значение интенсивности свечения для спальни площадью 8 кв. м (1760 лм), можно определить, сколько нужно ламп для качественного освещения данного помещения: семь ламп 20 Вт, четыре на 40 Вт, две на 75 Вт или одна на 150 Вт.

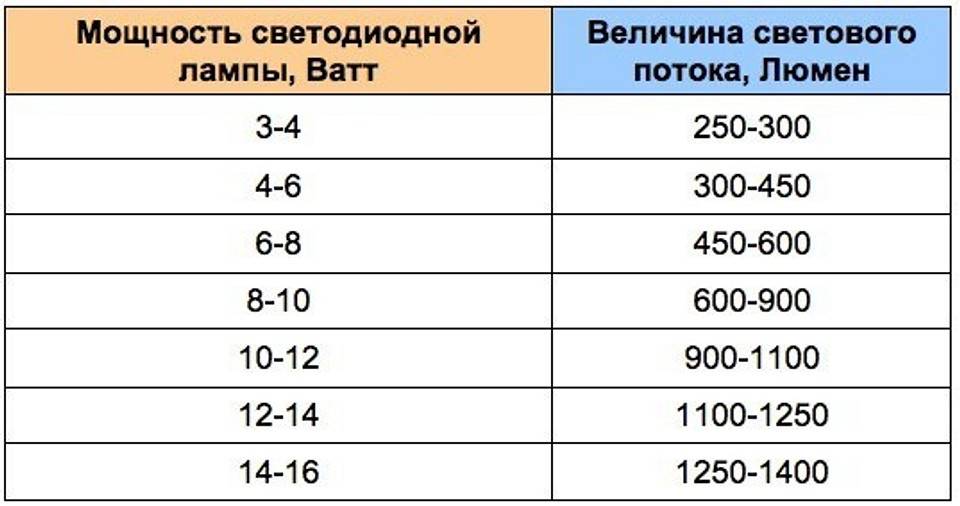

Расчет освещенности помещения светодиодными лампами
А если наоборот количество Ватт будет слишком большим для освещаемого помещения то, отражаемый от поверхностей свет будет казаться слишком ярким от чего может возникать резь в глазах и их быстрое уставание.
Дизайнеры рекомендуют ориентироваться на среднюю норму согласно которой одному квадратному метру помещения должно соответствовать 20W мощности осветительного прибора. Однако сразу стоит оговориться, что эта цифра меняется в зависимости от назначения помещения (кухня, столовая, спальная, коридор, нежилое помещение), от использованных цветов и материалов в оформлении интерьера помещения, а также от высоты потолков в помещении.
| Уровень освещенности | Тип лампы | Вт/м2 |
|---|---|---|
| Приглушенный свет | Лампа накаливания | 10 |
| Галогенная лампа | 7 | |
| Энергосберегающая | 2 | |
| Средний свет | Лампа накаливания | 15 |
| Галогенная лампа | 10 | |
| Энергосберегающая | 3 | |
| Яркий свет | Лампа накаливания | 20 |
| Галогенная лампа | 13 | |
| Энергосберегающая | 4 |
Чтобы вычислить количество Ватт, необходимых для создания комфортного освещения в помещении, нужно умножить площадь помещения на количество Ватт из строчки таблицы, соответствующей типу освещения и используемым лампам.
Если в результате проведения вычислений у Вас получится число, исходя из которого невозможно вычислить без остатка количество ламп, например, 217 Ватт, то специалисты рекомендуют округлять получаемую мощность в большую сторону.
Таким образом, если плафоны у светильника рассчитаны на 60 Ватт, то 217/60 = 3,61.
Это значит, что Вы можете смело покупать светильник с четырьмя плафонами по 60 Ватт каждый и этой мощности хватит для освещения Вашего помещения.
Стоит иметь в виду, что приведенная таблица подходит для вычисления необходимой мощности светильника в помещениях с высотой потолков до 3 метров и в светлых интерьерах, то есть выполненных без преобладания темных оттенков.
В случае если высота потолокв в помещении превышает 3 метра, необходимо получившееся общее количество Ватт умножить на 1,5.
В случае если в помещении преобладают темные оттенки и матовые поверхности, расчет становится ненадежным и в этом случае лучше либо брать светильник сразу с большим запасом мощности, либо эксперементировать с несколькими светильниками различных мощностей.
При выборе светильника также обратите внимание на абажюр. Если Вы выбираете светильник с очень плотными и темными абажюрами, насыщенный свет из которого распростаняется только в одну сторону, то приведенная выше таблица будет неактуальна для такой модели светильника
Очень важно при покупке светильника знать лампу в сколько ватт можно ввернуть в плафон
Дело в том, что все плафоны имеют ограничение по мощности
Очень важно при покупке светильника знать лампу в сколько ватт можно ввернуть в плафон. Дело в том, что все плафоны имеют ограничение по мощности. И если вы покупаете люстру с четырьмы плафонами каждоый по 40 Ватт, то максимум мощности на который Вы можете рассчитывать с такой люстрой – это 4 плафона х 40 Ватт = 160 Ватт
И если вы покупаете люстру с четырьмы плафонами каждоый по 40 Ватт, то максимум мощности на который Вы можете рассчитывать с такой люстрой – это 4 плафона х 40 Ватт = 160 Ватт.
Вариант – люстры не будет
Как проверить уровень освещенности
Интенсивность светового потока в разных помещениях определяется по формуле F=ExSxK. Буквами обозначены:
- E — норма освещенности из таблицы, Лк;
- S — площадь комнаты, м?;
- K — поправочный коэффициент.
Последний показатель зависит от отражающей способности поверхности, высоты установки светильников. Для профессионального определения уровня используют специальные таблицы. В них указана отражающие свойства множества предметов. В быту применяют более простые расчеты. Коэффициент для жилых помещений с LED- освещением принимается 1,1.
Искусственное и естественное освещение замеряют отдельно. Работа прибора основана на том, что встроенный фотоэлемент улавливает световые лучи, которые преобразуются в электричество. Его величина прямо пропорциональна уровню освещенности. Показания отображаются на шкале или экране.
Замеры проводят в местах с разной интенсивностью световых потоков. Проверяют освещенность только горизонтальных поверхностей, удаленных от приборов с электромагнитным излучением. Вначале проверяют общую освещенность, затем — рабочих мест. Данные сверяют с нормативами.
При недостаточном освещении доводят показатель до требуемого уровня. Преимущественно работа заключается в установке дополнительных светильников. Планируя постройку нового здания, определяют уровень освещенности, от которого зависит комфортность проживания и работы.
Как сделать расчет необходимого уровня освещенности.
Для приблизительного расчета необходимой мощности светильников рекомендую воспользоваться формулой: P=pS/N, где p – удельная мощность освещения Ватт на метр квадратный. Эта величина будет различной для каждого типа ламп и помещений, ее можно узнать из таблицы ниже приведенной.
Величина S – это площадь в квадратных метрах для рассчитываемого помещения, а N— это количество светильников. В туалете или коридоре света нужно меньше, чем, скажем в гостиной. К тому же, лампы в зависимости от принципа работы так-же дают разное количество света (например, галогенная и люминесцентная лампы).

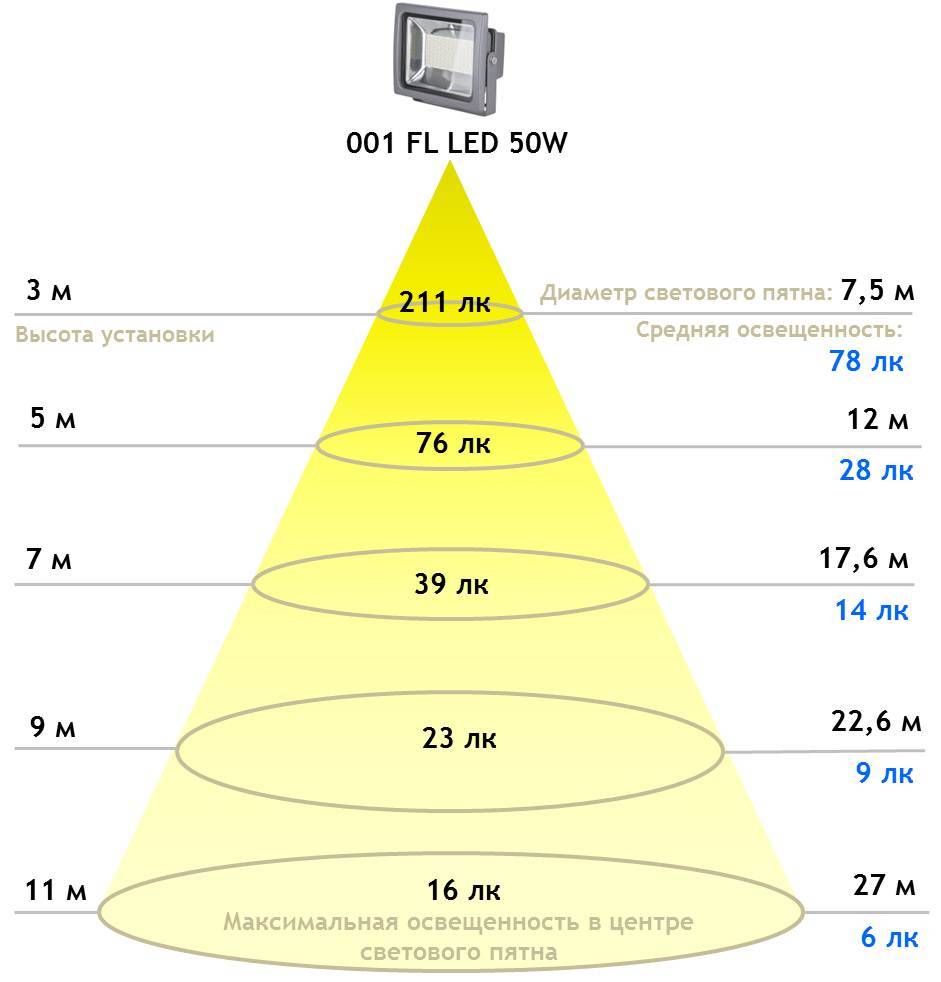

При расчетах обязательно учитывайте удаление источника света от освещаемой им поверхности. Знайте, что её освещённость обратно пропорционально уменьшается квадрату расстояния.
Согласно многочисленным исследованиям и нормам, действующим в Республике Беларусь, общая освещенность комнаты должна находится в пределах около 200 Люкс, а освещенность зоны рабочей поверхности стола – около 500 люкс.
Итак, теперь зная все параметры перейдем непосредственно к расчетам на примере. Для спальной комнаты площадью 10 квадратных метров- 10 умножаем на коэффициент для этого помещения 10-20 и получаем 100-200 Ватт (мощность лампы накаливания). Но не забывайте, что эта величина мощности будет относится к одному установленному по центру потолка светильнику.
Это все же упрощенный средний расчет не учитывающий множество факторов таких как, цвет и тон стен, пола, потолка, которые существенно влияют на восприятие человеком количества света в комнате. Так для помещений со светлыми покрытиями мебели, стен потолков и т. д. величина в 200 Люкс при расчетах может более, чем в 2 раза снижена.
Определить необходимый уровень освещенности в зависимости от площади помещения вам поможет таблица внизу.
Примечание: в таблице указаны оптимальные значения для определения требуемого уровня мощности освещения при установке ламп накаливания в качестве основного источника света в центре помещения. При установке люминесцентных ламп соответственно мощность ламп должна быть уменьшена в 5-7 раз, а светодиодных- в 10 раз. Более точно Вы сможете определить по упаковке для ламп, на которой, как правило, производитель указывает сколько ламп накаливания заменяет одна энергосберегающая.
Я надеюсь, что Вы получили приблизительные представления как делать самостоятельно требуемые параметры расчетов для своей квартиры или дома. Учитывайте, что яркий свет нужен для работы и чтения, а для отдыха нужен более мягкий и не раздражающий свет.
Правила расчета количества светильников
Квартира освещается искусственным и естественным светом, поэтому оценку проводят отдельно по двум видам. Гигиеничность и нормирование суммируются соотношением светотехнического (инструментального) и расчетного показателей
При оценке природного принимают во внимание угол наклона лучей, угол отверстия, световой коэффициент
На выбор и светотехнический расчет искусственного света влияет много критериев, систематизировать которые сложно. Общие правила позволят использовать формулу N = (S · E · K) / T, где:
- N — число ламп;
- S — площадь комнаты;
- E — освещенность.
- K — номинальное требование по освещенности;
- Т — световой поток одной лампы.
По световой мощности
В описании светильника указывают максимально разрешенную мощность лампы, обычно 40 – 60 Вт. На эту характеристику ориентируются при выборе приборов в магазине. Их можно заменить энергосберегающими лампочками, которые при аналогичной мощности дадут больше света и охватят большую квадратуру помещения.
Соотношение мощности ламп:
- лампа накаливания — 20 Вт, люминесцентная — 5 – 7 Вт, светодиодная — 2 – 3 Вт;
- соответственно: 40 Вт, 10 – 13 Вт, 4 – 6 Вт;
- 60 Вт, 15 — 16 Вт, 7 – 10 Вт;
- 75 Вт, 18 – 20 Вт, 10 – 12 Вт;
- 100 Вт, 25 – 30 Вт, 12 – 16 Вт;
- 150 Вт, 40 – 50 Вт, 17 – 20 Вт,
- 200 Вт, 60 – 80 Вт, 20 – 30 Вт.
До покупки делают расчет освещенности помещения, количество ламп планируют по всем параметрам комнаты.
По затрачиваемой мощности электричества
В быту каждый вид лампы (светодиодная, накаливания, люминесцентная) потребляют разное количество энергии, что влияет на объем использованной потребителем электричества и на размер оплаты.
Заявленная мощность лампы и количество энергии:
- мощность 60 Вт — потребление 0,06 кВт за час;
- 95 Вт — 0,095 кВт/час;
- 100 Вт — 0,1 кВт/час.
Для перерасчета электричества из Вт в кВт отсчитывают справа 3 знака, ставят перед ними запятую. Если цифр впереди недостаточно, добавляют ноли.
Типы освещения
Преобладающий тип зависит от стиля, интерьерного решения и показателей электрической системы.
Разновидности:
- прямое освещение;
- общее;
- отраженное;
- рассеянное;
- смешанное;
- точечное (местное).
Разделения стилевой направленности придерживаться необязательно. Например, классический стиль не предполагает точечных источников, т. к. их в эпоху зарождения направления не было. Для удобства проживания в подобных помещениях устанавливают местные источники, независимо от дизайнерского решения.
Общее освещение ставят, чтобы показать все окружающие предметы, не выделяя никаких вещей. Прямое используют чаще, его цель — объемно подчеркнуть объект, выделить на общем фоне. Используют направленный поток на конкретную область, применяют подвесные, встроенные лампы, настольные виды.
Отраженный свет направляют на вертикальные и горизонтальные плоскости, где он отражается и создает равномерный свет в комнате. Светильники ставят на потолке, располагают по периметру, а стены окрашивают в светлые тона — так пространство становится невесомым и прозрачным. Часто устанавливают торшеры, плафоны которых повернуты в сторону потолка.
Рассеянный поток используют для равномерного освещения помещения, он идет сквозь полупрозрачные плафоны. Угол светорассеивания приближается к 360°, такой тип подходит для общего освещения, устанавливают простые лампы и подвесные источники с малым КПД.
Смешанный тип объединяет несколько видов направления света — полупрозрачные плафоны торшеров одновременно с подвесными моделями, настольными лампами. Местный свет подают на конкретные зоны кабинета, рабочего пространства. В спальне, ванной комнате отказываются от общего света, направляя потоки на зеркало, место для чтения перед сном.
Способы автоматической оптимизации освещения в жилых помещениях
Несмотря на то, что теоретически всеми этими способами можно воспользоваться без помощи профессионалов, они не являются такими уж простыми. Крайне велика вероятность ошибиться и создать недостаточно или слишком яркое освещение.
Проще и качественнее оптимизировать освещение автоматически с помощью датчиков освещенности. Эти устройства определяют текущий уровень освещенности и, если он ниже заданного порога, включают светильники.
Еще один способ организовать равномерное освещение в комнате – использовать комбинированные диммирующие датчики присутствия и диммируемые светильники. Подойдет, например, датчик PD4-M-2C-DUO.
Благодаря двум подвижным сенсорам освещенности эта модель позволяет измерять освещенность в конкретном месте, например, у окна. За счет этого у диммируемых светильников настраивается разная яркость – и каждая зона получает достаточное количество искусственного света.
При этом вы не тратите лишнюю электроэнергию, а соответственно, и деньги.
Создать равномерное освещение в доме в соответствии с заданными нормами вам помогут специалисты компании B.E.G. Обратитесь к нам, чтобы получить бесплатную консультацию профессионалов.
Не забывайте подписываться на наш блог и читать интересные статьи об автоматизации освещения.
Нормируемые показатели искусственного освещения помещений жилых зданий
