Как сделать бетонную монолитную лестницу своими руками
Строительство бетонной лестницы – это процесс, состоящий из нескольких этапов.
Подготовительные работы
Первым этапом является разработка проекта, а проект начинается с разработки технического задания. В ТЗ обозначается цель работы, формулируются задачи, которые нужно решить, озвучиваются основные характеристики будущего изделия, формализуются отношения заказчика и исполнителя работ, указываются сроки. В проекте разрабатываются чертежи общего вида будущего изделия с основными размерами, чертежи всех деталей со всеми размерами, указываются материалы для изготовления. В составе проекта должен быть разработан чертёж арматурного каркаса, который зальётся раствором.
К подготовительным работам относится приобретение всех необходимых материалов и завоз их на строительную площадку.
Сборка опалубки
Собственно, работы начинаются с изготовления опалубки. Её нужно делать из аккуратно отструганных досок, и гладкой стороной устанавливать их внутрь. Это нужно для того, чтобы бетонная отливка тоже имела приличный вид.

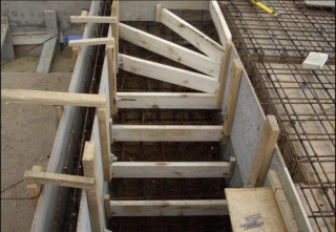

ФОТО: skr.shУстановка опалубки
Армирование

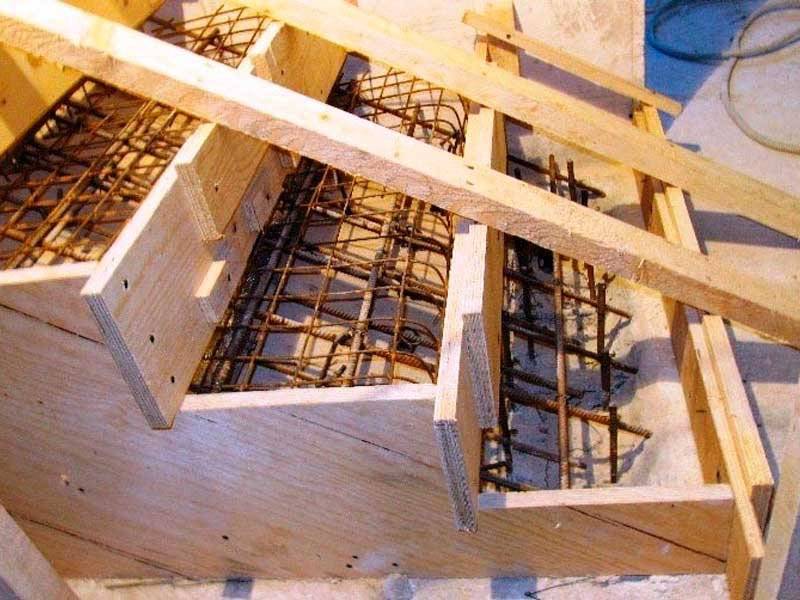

Внутри пространства, образованного опалубкой, монтируется арматурный каркас. Его можно сплести из проволоки, связать или сварить арматурные прутья. Армирование лестничного марша – особая операция. Для неё берут рифлёные прутья диаметром не менее 12 мм и связывают их проволокой в виде сетки с ячейками примерно 20 х 30 см. Сетка укладывается в 2–4 слоя.
Установка перегородок и подступёнков
В арматурном каркасе монтируют подступёнки. Их прикрепляют к стенкам опалубки. После заливки бетона они так и останутся в монолите.
Замес бетона своими руками
Лестница должна быть прочной, а этот показатель во многом зависит от марки применяемого цемента. При обозначении марки цифры, стоящие после буквы М, означают способность выдерживать нагрузку на 1 куб. см. А значит, прочность бетона определяется маркой цемента.
В смесь, кроме цемента, идут песок и щебень. Самым лучшим считается промытый речной песок.
Доломитовый, известняковый щебень применяется при создании небольших лёгких конструкций, к качеству которых не предъявляется повышенных требований. Для отливки лестницы нужно брать гравийный или гранитный материал – он более прочен. Этот щебень способен выдерживать самые низкие температуры. С цементом марки М500 на одну часть цемента потребуется 2 части песка и 3 части щебня. Формула смеси 1 : 2 : 3.
Заливка лестницы
Заливать бетон в опалубку нужно за один раз. Заливку следует начинать с нижних ступеней лестницы и в процессе периодически выгонять из раствора воздух с помощью погружного виброинструмента. При необходимости иногда приходится раствор доливать, а поверхность разравнивать.
Снятие опалубки
Снимать опалубку с залитого изделия можно только тогда, когда бетон полностью застынет и наберёт необходимую жёсткость. Этот процесс происходит в течение 2–3 недель, поэтому лучше не спешить и подождать. После снятия опалубки поверхность бетона следует обработать шлифовальной машинкой.
Финишная отделка
Финишная отделка заключается в покрытии бетонных стенок деревянными планками, керамической плиткой, металлическими узорами. Главное, чтобы украшение лестницы соответствовало общему художественному стилю помещения и дома в целом.
Армирование лестницы – гарантия надежности
Армирование должно производиться ещё на этапе возведения стен и межэтажного перекрытия. Это в первую очередь позволяет добиться перевязки здания, с лестничным пролётом делая последний более надёжным и прочным. Поэтому данный момент также должен быть учтён при проектировании строения.
Для возведения лестничных бетонных маршей важно использовать усиленную арматуру, которую соединяют с помощью сварочного аппарата. Если сравнивать фундамент и бетонную лестницу, то последняя должна иметь более мощный металлический каркас с минимальным количеством соединений, выполненных, посредством ручной вязки. Хотя это повлияет на стоимость конструкции, причём в большую сторону
Хотя это повлияет на стоимость конструкции, причём в большую сторону.
Как застеклить крыльцо самостоятельно
Самый распространенный вариант – это закрытое крыльцо. Большой популярностью в этом случае пользуется бетонный и каменный фундамент вместе с козырьком и лестницей, при этом обязательно прикрепленный на сваи.
При помощи уголков, которые должны совпадать с высотой свай в козырьке, формируется каркас. Их хорошо приваривают к сваям, а затем вставляют двойные рамы из дерева со стеклом.
Если пустота между сваями оказалась больше одного метра, то разбейте их псевдосваями. Чтобы это сделать, вверху и внизу к концу свай приваривают уголок приступком вовнутрь, а затем между ними – двойной угол, который сформирует псевдосвай. Аналогично нужно разделить высоту, которая формирует горизонтальную балку из нескольких сдвоенных уголков. Благодаря этому значительно снизится нагрузка на стекло, а сама конструкция будет смотреться легкой и красивой.
Отделка бетонных лестниц деревом
Парадная лестница, особенно если она расположена в центре дома может стать именно тем элементом, который и будет определять дизайнерский дух всего здания. Отделка (облицовка) бетонных лестниц деревом позволит создать гармонию подъемной конструкции со стилем и декоративными особенностями всего, что ее окружает.
Как отделать бетонные лестницы деревом?
Драгоценные породы
Железобетонные лестницы открывают много возможностей для различных дизайнерских идей, одной из которых является облицовка бетона посредством ценных пород дерева. Посредством мягких пород, можно добиться того, что шумность бетона снизиться до минимума или вообще исчезнет.
Вариант отделки
Например, камень или керамическая плитка, могут лишь наоборот еще больше усилить гулкость. Выбор древесных пород, которые подойдут для обшивки бетонной лестницы очень широкий. Можно выбрать для этих целей отделочные материалы из таких пород как:
- Ясень;
- Сосна;
- дуб или другие.
Посредством дуба или ясеня можно придать вашей парадной лестнице очень богатый и шикарный вид, а сосна, благодаря своему светлому окрасу зрительно снизит громоздкость конструкции, как видно на фото.
Вариант отделки сосной
Наиболее прочными, будут материалы из элитной древесины, так как такой материал может служить десятки лет и даже века. К элитным породам древесины относятся такие как:
- венге;
- бади;
- дуссие;
- яроко;
- ятобо.
Однако не все могут позволить себе дорогостоящие облицовочные материалы. Благодаря современным технологиям стало возможным приобрести недорогой но, тем не менее, прочный отделочный материал, состоящий из древесины клееной послойно.
В первую очередь при выборе материала нужно смотреть не на его цену, а на его характеристики, так как от них в первую очередь зависит, насколько такой материал будет соответствовать требованиям лестничных ступенек
Еще одной важной характеристикой отделочного материала можно считать его степень просушки
Рекомендуемый показатель просушки материала должен составлять около 8%
Также внимание нужно обратить и на то, чтобы отсутствовали различные дефекты, такие как:
- сучки;
- трещины;
- различная пигментация;
- дырки.
Преимущества
Дерево очень часто применяют для отделки бетонных лестниц своими руками. Этот материал обладает множеством преимуществ:
- достаточно легкий;
- обладает отличными декоративными и теплоизоляционными характеристиками;
- его можно довольно легко обработать;
- можно комбинировать с другими облицовочными материалами;
- в любом интерьере смотрится очень органично.
Так как бетонная лестница представляет собой громоздкую конструкцию, для нее не очень хорошо подойдут тяжелые материалы, а вот обшивка ступеней деревом подойдет отлично, так как это легкий отделочный материал. К тому же она еще и визуально сможет убрать громоздкость конструкции, как видно она фото.
По сравнению с другими материалами отделка деревом позволяет украсить конструкцию различными резными узорами.
Еще один большой плюс древесины состоит в том, что она сможет утеплить ступеньки, поэтому по такой поверхности можно будет ходить даже босиком, не опасаясь за свое здоровье, чего не скажешь про бетонную конструкцию.
Отделка древесиной пользуется популярностью и для металлических элементов.
Основные этапы
Обшивка лестницы может производится только по истечении двух месяцев, как была залита сама конструкция:
- Первым этапом облицовки конструкции будет ее выравнивание. Для этого подойдут два стандартных метода для выравнивания – лаги и стяжка. Полимерная смесь потребует для полного выравнивания в течение двух недель, тогда как стяжка из бетона будет застывать в течении двух месяцев, за это же время из нее полностью сможет выйти влага. Поэтому рекомендуется лучше использовать лаги, так как это и время сэкономит и конструкция будет не такой тяжелой.
- Поверх лагов необходимо установить фанеру, обладающую влагоотталкивающими способностями. Такой материал необходимо закрепить своими руками посредством дюбелей-гвоздей, как показано на видео.
- Далее к фанере посредством шурупов и клея крепим элементы ступенек.
- Плинтус необходимо устанавливать строго по разметке, а после того, как он уложен, можно крепить поручни и различные детали для ограждения.
Подведем итоги
Бетонная лестница обладает хорошими характеристиками, однако сама по себе она смотрится не очень эстетично. Для того, чтобы придать ей красивый вид используется отделка ступеней и других элементов конструкции деревом. Разнообразие видов и структур этого материала позволяют добиться самых необыкновенных результатов.
Из дерева
Теперь предлагаем вам ознакомиться с технологией изготовления лестницы из дерева. В первую очередь необходимо сделать чертежи с отдельными деталями конструкции. Для этого возьмите хорошо просушенную древесину и перенесите на нее соответствующие размеры. При этом следует учесть несколько факторов:
- От правильности выпиливания косоуров, полностью будет зависеть прочность и надежность лестницы. Поэтому к их изготовлению необходимо подойти ответственно. Более того, для косоура необходимо подобрать цельную доску, которая не имеет крупных сучков в большом количестве. Толщина доски может быть 45–50 мм.
- Доска для подступеней может иметь толщину больше на 15–20 мм, чем для них отведено на косоуре, а также учитывается толщина подступенника. Сами проступи должны иметь идеально ровную поверхность с аккуратно закругленными краями. Толщина доски может быть в пределах 30–35 мм.
- Если вы хотите сделать закрытую лестницу с подступенниками, то их изготовление также должно быть предельно аккуратным. Ее толщина не должна быть большой, достаточно 15–20 мм. В этом случае основная нагрузка будет идти на косоуры. Сами же подступенники играют роль поддерживания.
- Что касается балясины и поручней, то их рекомендуется приобрести уже готовыми со стационарными креплениями.
Монтажные работы
Когда все заготовки конструкции готовы, можно приступать к самому ответственному этапу работ – монтажу лестницы. Вся последующая работа выглядит так:
- На выбранном месте монтируются косоуры. Для этого на полу закрепляете опорный брус, именно на него и будет крепиться косоур. Вверху крепление осуществляется в вырезанный паз в балке. В некоторых случаях для крепления применяется металлическая опора. В таком случае для крепежа используется анкерный болт. В процессе установки косоура обязательно проверяйте все по уровню или отвесу.
- Прежде чем класть полотно проступей, следует прикрутить подступенники.
- После этого на косоуры и сверху подступенников саморезами фиксируются проступи по направлению снизу-вверх.
- После этого осуществляется установка балясин.
Так, сверху лестницы и внизу монтируете опорные стоки. Они будут служить границей поручней, а также поддерживать перила.
Балясины, в свою очередь, могут иметь разную форму, размеры и методы крепления. Некоторые, например, просто прикручиваются саморезами, другие монтируются в заранее высверленные отверстия. Но в любом случае место крепления необходимо закрыть декоративной заглушкой. Дальнейшая работа выглядит следующим образом:
- Сверху установленных балясин крепите перила на крайние опорные стойки. Дополнительно можно установить 1 или 2 дополнительные опорные стойки посередине.
- При использовании двух, трех или более опорных стоек, вместо балясин между стойками можно установить несколько досок параллельно наклону лестницы.
- На следующем этапе можно начинать производить шлифовку при помощи наждака или шлифмашинки. После этого наносится лакокрасочное покрытие.
Первый слой выступает в роли антисептика от гниения и появления плесени/грибка. Конструкция должна просохнуть, после чего можно приступать к основной покраске.
Таким образом, деревянная лестница готова к эксплуатации.
Разновидности лестничных конструкций
Основное разделение идет на входные (парадные) и высотные. В первом случае они используются для того чтобы просто попасть в дом, а высотные применяются для непосредственного доступа на второй этаж или в погреб (подвал). Каждая из них в свою очередь имеет свои разновидности и формы.
Даже стандартная бетонная лестница в частном доме может быть любой геометрической формы: обычно прямоугольные, но нет никаких сложностей в создании закругленных, многогранных или комбинированных конструкций, выбор которых зависит от общего дизайна постройки.
В зависимости от высоты, на которую надо подняться или спуститься, второй тип лестничных пролетов делится на одномаршевые и поворотные, с двумя и более площадками. Отдельной категорией являются поворотные полукруглые или же винтовые их разновидности. Если делается бетонная лестница на второй этаж своими руками, то обязательно надо учитывать необходимость выходной площадки. Исключением является только тот случай, если на верхнем этаже уже есть терраса, к которой и будет прилегать верхний лестничный марш.
Различные виды конструкций на следующем видео:
Армирование монолитной лестницы из бетона
Материал сам по себе прочный, хорошо противостоит сжатию, но боится изгибов и растяжений. Он выдерживает нагрузку до какой-то степени, дальше начинает разрушаться. Чтобы предотвратить нежелательные последствия, бетон усиливают арматурой.
Она образует каркас, который обеспечивает прочностные характеристики конструкции:
- предотвращает появление трещин;
- создает безопасные условия эксплуатации;
- обеспечивает долговечность изделия;
- позволяет создавать элементы конструкции, монтировать по отдельности, перевозить.
С помощью арматуры в опалубке также создают нестандартные конфигурации сооружений.
Определение необходимых геометрических размеров
Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:
- высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
- длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
- ширина – расстояние конструкции от стены или промежуток между двумя поручнями.
На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками
Необходимо учитывать ширину маршевой конструкции:
- 1?1,2 метра – обеспечит комфортное передвижение;
- 1,5 метра – высокий уровень комфорта;
- 0,8?1 метр может применяться для лестницы, установленной у стенки;
- менее 0,8 метра – для вспомогательных моделей.
Пример расчетных данных
Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.
В видео ниже представлен простой способ расчета лестницы:
Угол наклона лестницы (крутизна)
Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.
На схеме изображены разные углы наклона
К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.
Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме
Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.
Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150?180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.
Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:
2h + b = 600?640, где
- h – высота ступеньки;
- b – ширина проступи;
- 600?640 – примерная длина человеческого шага, вернее ее среднее значение.
Рекомендации по размерам ступеней
Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.
Стандарты ступенек
Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.
Методика тригонометрического расчета размеров ступени
Чтобы определить расстояние между краями ступеней применяется следующая формула:
G / sin 63° = (0,5 x L) / sin (27° + a),
Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.
Отсюда:
- h = G x sin a= G x cos (90 – a);
- b = G x cos a= G x sin (90 – a).
Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.
Калькулятор расчета оптимальных размеров ступеней маршевой лестницы
Простой способ расчета ступеней представлен на видео ниже:
Определение оптимального угла наклона лестницы
Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.
Рассмотрим основные углы наклона:
- у бытовых лестниц угол варьируется от 30 до 45 градусов;
- для пологих конструкций и пандусов – 30;
- у приставных и крутых вариантов – 45?75;
- хозяйственные лестницы – более 75.
Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:
D = H / tg a, где
- D – длина горизонтальной проекции лестницы;
- H – высота лестничного марша;
- a – угол крутизны.
Набор арматурного каркаса: скелеты в шкафу
Старые бетонщики именно такими неприглядными названиями и окрестили две основные операции. Наборкой опалубки «сколачивали гроб или шкаф», а увязкой арматуры укладывали туда «скелет». И наименования очень верные по сути.
Именно от прочности и качества скелета напрямую зависит продолжительность жизни лестницы. Основные приёмы вязки арматуры достаточно широко известны и доступно описаны.
Повторим, что коренные узлы нелишне сварить электродуговой сваркой, а клетки плоскости связываются петлевым узлом вязальной стальной проволокой. Она в производственных условиях подвергается среднетемпературному отжигу, что обуславливает стали высокую пластичность и мягкость.
Закладывая нижний слой арматурной сетки, не забывайте равномерно вывесить её над «подошвой» на расстояние минимум 30 мм.
Это легко обеспечить «контрольками» — проволочными или пластиковыми проставками заданной длины, которые закладываются в местах соединения арматурных прутьев
Толщину арматурной сетки и размер ячейки выбирайте, исходя из разумных экономических потребностей и конкретной конструкции изделия.
При наборе каркаса, обязательно закрывайте пробками будущие технологические каналы и гнёзда закладных элементов. При этом, заранее подготовленный технологический эскиз или чертёж будущего изделия будет как нельзя кстати.
Опалубка для лестницы из бетона
Возведение лестницы из бетона на второй этаж частного дома
При сооружении лестницы из бетона нужно внимательно изучить требования действующей нормативно-технической документации.
Расчет одномаршевой бетонной лестницы
Расчет угла наклона бетонной лестницы
Изначально нужно осуществить ряд подготовительных работ:
- выбор конструкции;
- теоретический расчет прочности пролета;
- определение номенклатуры и количества необходимых стройматериалов и комплектующих изделий.
Далее приступают к разработке конструкторской документации исходя из следующих правил:
- Угол наклона лестничного марша должен находиться в пределах от 25 до 45°. Предпочтительным вариантом является угол наклона 45°, при котором лестница наиболее удобна и безопасна в эксплуатации. Однако во многих случаях угол наклона лестницы принимают равным 25 и 35°.
- Исходя из угла наклона лестницы и зная ее высоту, определяют высоту и ширину ступеней. Оптимальными размерами ступенек считаются: высота подступенка -17 см, а ширина проступи (размер от края ступеньки до подступенка) – 29 см. Число ступенек для одномаршевой конструкции не должно превышать 18, в остальных случаях не больше 16. Определяя количество ступеней, их геометрические размеры можно изменять в пределах 3 см.
- Ширина марша в каждом конкретном случае определяется индивидуально. Если лестница будет расположена между двумя стенами, ее ширина принимается равной расстоянию между стенами. Когда одна сторона марша висит в воздухе,ширина должна составлять примерно 80-90 см.
- Размеры лестничной площадки, которая примыкает к двери, должны быть достаточными для того, чтобы на ней свободно разминулись два человека и могла беспрепятственно открываться дверь.
Соблюдение перечисленных параметров позволит сделать пользование лестницей комфортным и безопасным.
Изготовление опалубки
Опалубка для межэтажной лестницы
Чтобы сделать бетонную лестницу своими руками, понадобится изготовить и установить опалубку. Для этого нужно подготовить:
- водостойкую фанеру толщиной не менее 12 мм;
- обрезные строганые доски толщиной 25-30 мм;
- брус сечением 100х100 мм;
- стальные уголки и саморезы для дерева;
- сетку из арматуры диаметром 10-12 мм и размером ячейки не более 5х5 см.
Сетку связывают мягкой проволокой диаметром от 0,7 до 1,0 мм. Размер ячейки при этом должен иметь размер 5х5 см.
Соединение элементов опалубки между собой осуществляют саморезами, что значительно облегчит разборку по окончании работ.
При возведении уличной (входной) лестницы необходимо обустроить фундамент, глубина которого должна соответствовать глубине основания дома.
Опалубка для криволинейной лестницы
Опалубку железобетонной лестницы своими руками собирают в следующем порядке:
- Устанавливают нижнюю часть, представляющую собой набор щитов, собранных из листовой фанеры и/или досок. При этом ее укладывают на подпорные бруски под заданным углом наклона. Количество и шаг установки брусков должно совпадать с количеством и шагом ступенек.
- Монтируют боковые части опалубки. Если одна сторона лестницы примыкает к стене, устанавливают только одну боковую часть.
- К боковым частям опалубки стальными уголками крепят доски или фанерные листы, формирующие подступенки, количество и размеры которых должны соответствовать расчетным значениям.
- Все стыки, обращенные к бетону, зачищают и заглаживают цементно-песчаным раствором.
- Пролеты в несколько ступеней укрепляют армирующей сеткой, установленной на специальных пластмассовых подставках. Высота установки 2-3 см от поверхности опалубки, обращенной к бетону.
Установленная опалубка во время заливки бетона должна быть неподвижной.
Заливка бетоном
Заливка бетоном опалубки
При заливке бетона в опалубку необходимо соблюдать следующие требования:
- заливать бетон начинают с нижних ступенек;
- заполнение опалубки бетоном осуществляется безостановочно;
- в процессе заливки раствор необходимо тщательно утрамбовывать по всей площади залитой конструкции;
- поверхность каждой ступени выравнивают и заглаживают, добиваясь при этом горизонтальности;
- лестницу укрывают полиэтиленовой пленкой на 5-7 суток и в жаркую погоду регулярно смачивают водой.
Заливают конструкцию тяжелым бетоном марки М200. Изготовить его можно и самостоятельно исходя из следующих пропорций:
- цемент М400 – 1 кг;
- промытый и просеянный речной песок – 2,8 кг;
- гранитный щебень (фракции 10-20 мм) – 4,4 кг;
- пластификатор (жидкое мыло) – 10 мл;
- вода – 0,7 л.
Демонтаж опалубки
Опалубку разбирают не ранее, чем через 25-28 суток. Это расчетное время застывания бетона при температуре окружающего воздуха 20-25°С. За это время бетон наберет 70-80% марочной прочности.
Финишная облицовка
Технология изготовления монолитной бетонной лестницы
