Создаем четырехскатную крышу для дома своими руками: Обзор и Пошаговая инструкция

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

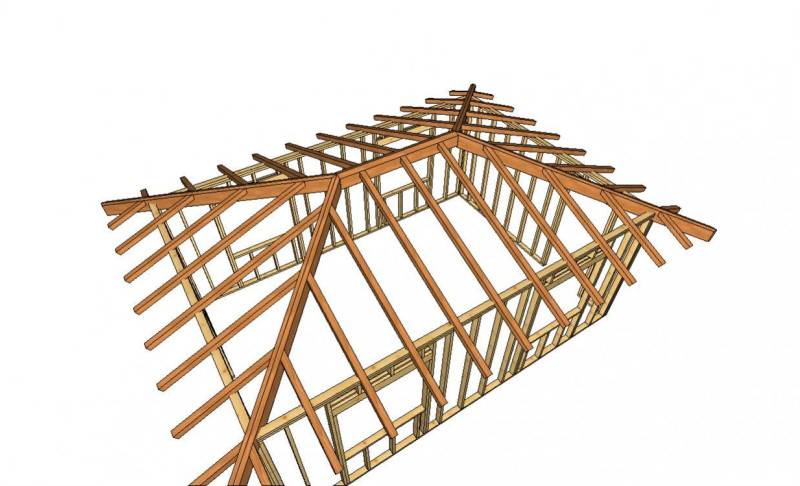

Схематическая конструкция вальмовой крыши

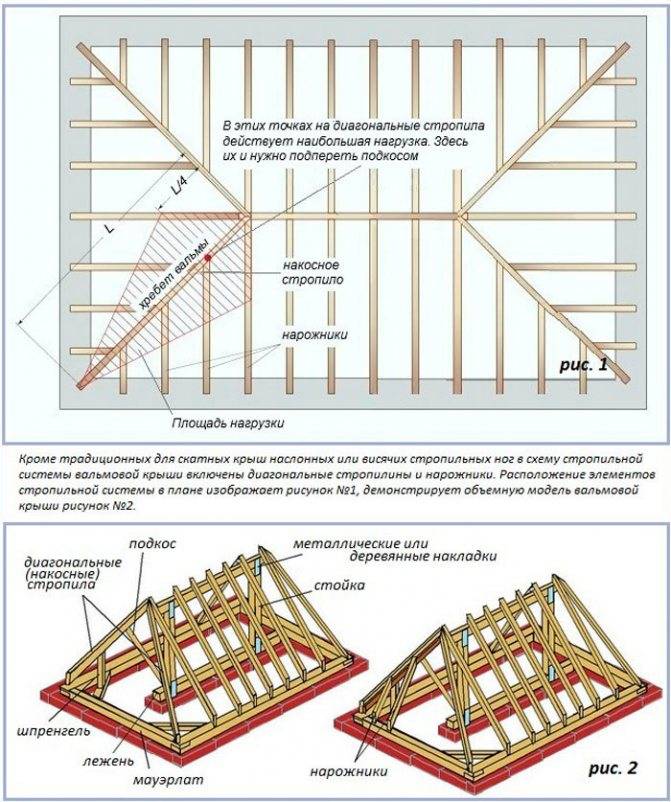

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

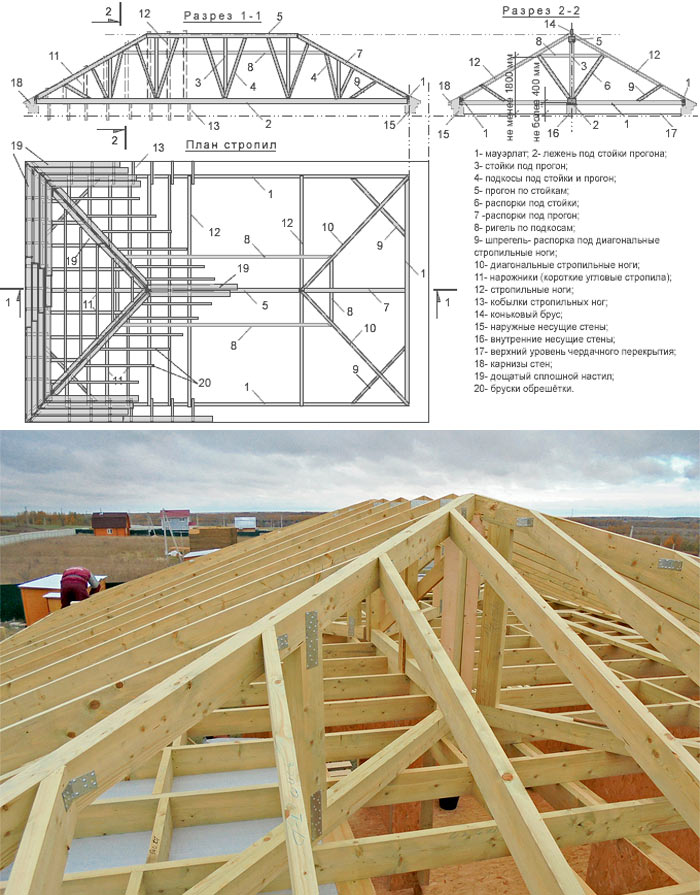

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

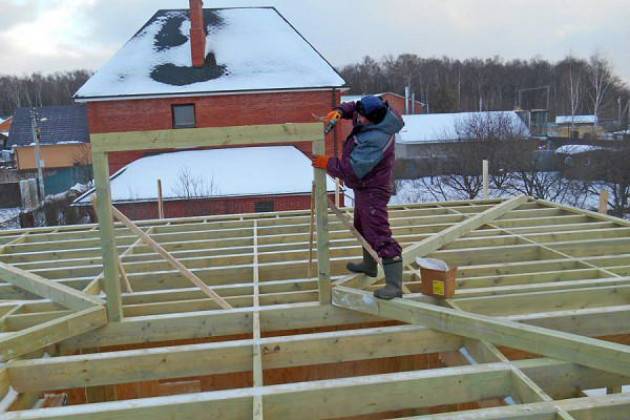

Как сделать 4-х скатную крышу своими руками. Пошаговая инструкция

Установка мауэрлата

Характеристики крыш

По сложности возведения строительство вальмовой превосходит сооружение двухскатной и классической крыш, ведь соорудить четыре ската так, чтобы их углы были одинаковыми, не так и просто.  Однако, при наличии терпения и при условии соблюдения грамотных рекомендаций даже такая сложная задача выполнима.

Если внимательно посмотреть на чертежи такого строения, то можно заметить, что вальмовая четырехскатная крыша имеет свои отличительные черты. Длинные скаты обладают трапециевидной формой, а короткие – треугольной.

Если вы решили, что вам нужна именно вальмовая крыша, стропильная система вызывает больше всего затруднений. Она включает в себя следующие стропила:

• диагональные;
• угловые;
• центральные.

Возведение такой крыши особенно актуально, если дом располагается в местности с сильными ветрами. При проектировании нужно учитывать такие моменты:

• материал, который будет использоваться для производства крыши;
• интенсивность выпадения осадков в регионе;
• силу ветра и его скорость.

На основе данных показателей рассчитываются углы наклона и высота кровли. Для того чтобы добиться максимально эффективных результатов, не нужно обращаться к специалистам. Современное программное обеспечение позволяет сделать правильный расчет параметров с учетом индавидуальных особенностей строений.

Виды

Существует несколько разновидностей крыш с 4 скатами. Наиболее популярна так называемая вальмовая крыша. Она состоит из двух трапеций и двух треугольников. Трапециевидные скаты соединяются между собой по верхнему ребру, а треугольные присоединяются к ним с фронтальных сторон.

Другой распространенный вариант – четыре треугольных поверхности, соединенные в одной центральной точке. Также можно создать практически любой проект, предусматривающий скаты на разных уровнях, разной формы, с ломаной линией соединения и т.д.

Если вы не являетесь профессионалом в области строительства, то при создании 4-х скатной крыши остановитесь на вальмовой кровле как самой простой в монтаже.

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

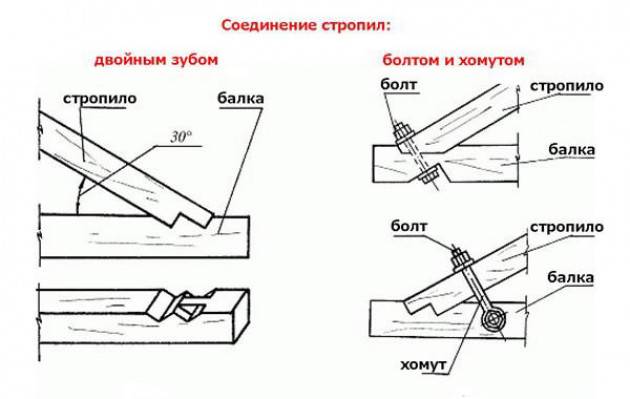

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

• Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
• Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
• Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
• Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
• Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Четырехскатные стропильные системы: основные особенности

В первом варианте кровля состоит из 2-х скатов, которые соединяясь в коньке, образуют трапецию. Скаты делают вдоль большой части прямоугольника. Оставшиеся 2 ската имеют вид треугольника, они крепятся к краю балки конька.

Во втором варианте шатровая состоит из четырех равнобедренных треугольников одного размера, которые соединяются вверху.

Независимо от вида такой кровли скатов все равно 4, они отличаются устройством, расчетом и порядком монтажа. Шатровую чаще устанавливают на квадратные дома. К особенности таких конструкций относят одинаковые скаты. Их ребра сводят в одной точке, благодаря чему вальмы формируют равнобедренные треугольники.

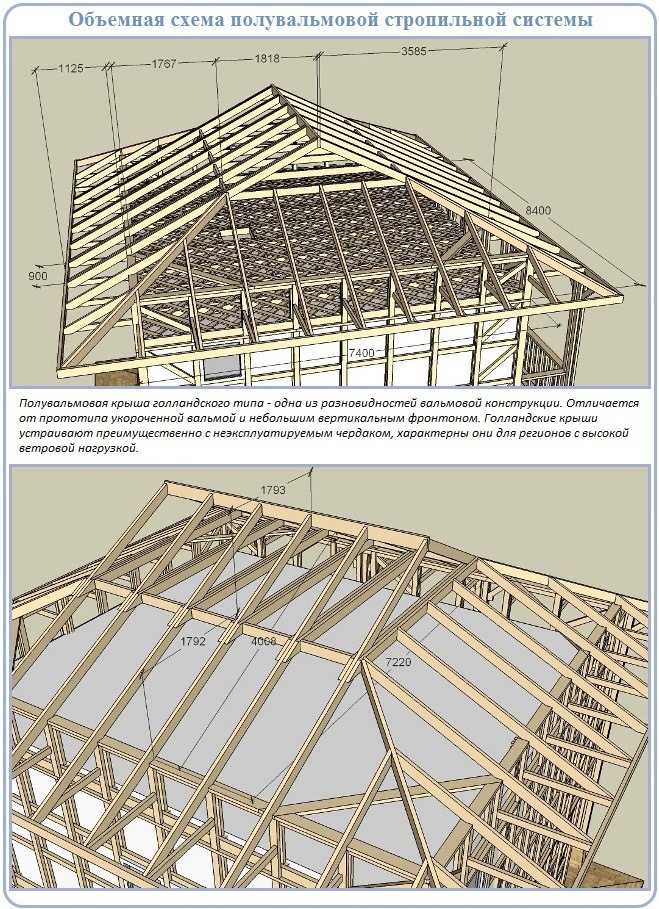

Иногда выделяют еще один вид — полувальмовые кровли, их так называют из-за уменьшенных вальс. В отличие от классических четырехскатных вальмовых крыш длина такой кровли меньше в 1,5-2,5 раза.

Как запилить стропила вальмовой крыши

Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.

В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.

Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:

• длину до мм;
• вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
• горизонтальный угол (определяется по отношению к диагональной балке).

Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.

Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.

Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.

Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.

Устройство крыши

Эскиз крыши

Прежде чем приступать к монтажу кровельной конструкции рекомендуем выполнить ее эскиз в масштабе. Этот эскиз будет своего рода макетом и инструкцией по созданию вальмовой крыши:

• Рисуем дом в двух проекция (анфас и профиль) соблюдая все пропорции в масштабе;
• Отмечаем на проекции анфас высоту конька и выбранный угол скатов;
• Определяемся с длиной конькового прогона на проекции дома в профиль;
• На схемах наносим шаг стропил, вычерчиваем все стропильные ноги;
• Дополняем эскиз необходимыми отметками для усиливающих элементов системы.

Данный эскиз не только поможет визуализировать будущую кровлю, но и станет своеобразной инструкцией по ее возведению. Кроме того, данный чертеж поможет определиться с необходимым количеством строительных материалов.

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50x150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.

2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.

6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Материалы для строительства четырехскатной крыши

Прежде чем подойти к вопросу выбора материала, следует учесть, что из-за специфичности конструкции четырехскатной крыши, при ее возведении немалая часть строительных материалов превратится в отходы. Поэтому выбор должен основываться на финансовых возможностях заказчика. Самым экономичным будет тот материал, который состоит из отдельных элементов небольшого размера.

для стропил обычно используется древесина хвойных пород (сосна, лиственница); нужно обратить внимание на качество пиломатериалов (не должно быть дефектов, способных повлиять на прочность и долговечность крыши); во избежание деформации кровли влажность древесины не должна превышать 18-22% (для измерения можно воспользоваться прибором — электровлагомером); если влажность пиломатериалов превышает допустимые значения, их необходимо досушить (производят сушку в тени, под навесом и на сквозняке); для стропил оптимальным будет прямоугольный брус (его сечение определяют при проектировании); альтернативой прямоугольному брусу может быть доска с сечением 50 х 100 или 50 х 200 мм (в случае необходимости используют сдвоенные доски); для повышения прочности многоскатной крыши применяют скрепляющие элементы из стали (они позволяют сохранять взаиморасположение стропил неизменным); из металлических элементов могут быть выполнены опоры для самых нагруженных коньков; наиболее высокой прочностью отличаются комбинированные конструкции. Распространенные виды покрытия вальмовых крыш:

Распространенные виды покрытия вальмовых крыш:

Гибкая черепица. Она имеет еще несколько названий: гонт, кровельная плитка, шинглас. Это не только самый экономичный вариант покрытия, но и самый маловесный (1 м2 весит около 8 кг). Для производства основы такой черепицы чаще всего используется стеклоткань, пропитанная битумом. Именно основа придает покрытию гибкость и эластичность. Снаружи гибкая черепица посыпана сланцем, базальтовым гранулятором или минеральной крошкой, что обеспечивает не только защиту от воздействия окружающей среды, но и придает кровле разнообразные оттенки.

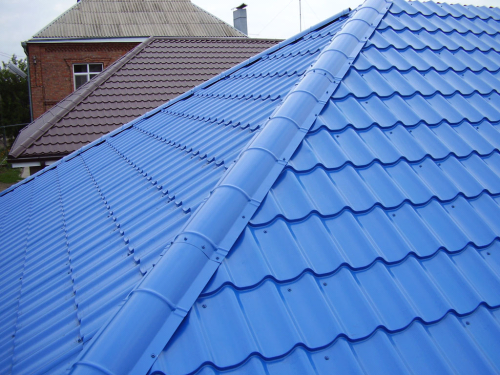

Металлочерепица. Один из самых популярных материалов, используемых для крыши. Она представляет собой листы из оцинкованной или алюмоцинковой стали. Специальные слои в составе металлочерепицы препятствуют коррозии. Ее вес составляет всего 4-7 кг на 1 м2, а цветовая палитра включает до 45 оттенков. Помимо этого, металлочерепица является экологичным материалом. Из недостатков такого покрытия можно отметить то, что оно издает сильный шум при ударах дождевых капель или града, а при раскройке образуется много обрезков.

• Обычная черепица. Это натуральный материал, который представляет собой плитки (плоские или фигурные) из обожженной глины. Это долговечный, но довольно тяжелый материал (на 1 м2 30-75 кг). Обычно глиняную черепицу укладывают на мощной обрешетке. Для создания нужного оттенка можно покрывать цветной глазурью.
• Шиферный лист. Этот вид материала применяют для покрытия крыши с уклоном скатов более 12°. Если угол уклона будет меньше, возможно попадание влаги через стыки шиферных листов. Использование шифера позволяет значительно ускорить сроки строительства благодаря простоте монтажа. К тому же это очень экономичный материал. Из минусов можно отметить недостаточную прочность при механическом воздействии, а также способность накапливать влагу, что при резких перепадах температуры может привести к растрескиванию.
• Ондулин. Для производства этого кровельного стройматериала применяют битум, целлюлозные волокна, минеральные добавки (в качестве наполнителя), стекловолокно и смолы (для прочности). Благодаря минеральным пигментам ондулин длительно сохраняет свой цвет. Стоимость этого материала невысока, он выдерживает значительные перепады температуры, обладает ударопрочностью и влагостойкостью.

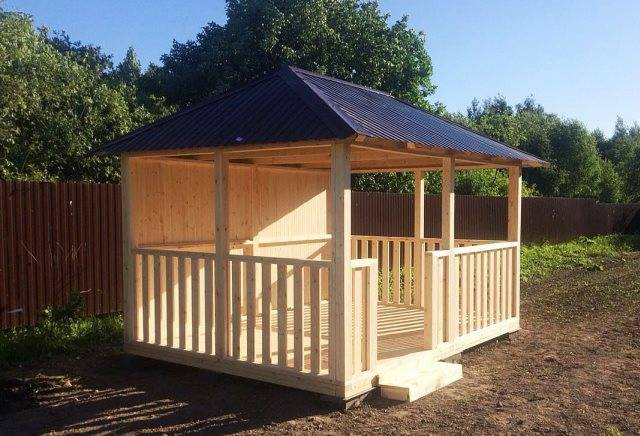

Как выглядитбеседка с вальмовойкровлей?

Конструкции беседок схожи между собой – это малые архитектурные строения квадратной или прямоугольной формы с четырехскатной кровлей. За счет многообразия вариантов применяемых решений, дизайн беседок может быть очень оригинальным.

Глухая стена сзади, полупрозрачная по бокам и открытая наполовину впереди – наиболее практичный вариант каркаса беседки, в котором будет уютно и достаточно светло.

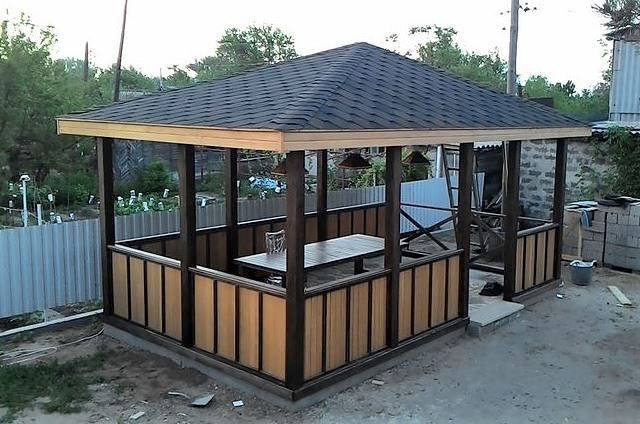

Полуоткрытаябеседка, где нижняя часть стен прикрытаглухими панелями, а верхняя полностьюоткрыта, создает ощущение легкостиконструкции, но при этом уютна. В ней пополу не гуляет сквозняк и можно спокойноотдыхать, устроившись в мягких креслах.

Вальмоваякрыша – это тип четырехскатнойконструкции, где хотя бы два ската должныбыть треугольной формы, они именуютсявальмами. Два других ската могут бытьтрапецеидальной формы, тогда здесьбудет присутствовать конек.

Четырехскатнаякровля может быть реализована безприменения конька – это шатровоепокрытие, которое также относится ккрышам вальмового типа, чащеих обустраивают над квадратнымибеседками.

Определившись с формой и дизайном беседки также необходимо задуматься о кровельном материале – самыми ходовыми вариантами являются гибкая черепица и металлочерепица. В зависимости от выбранного материала будет различаться конструкция основания – глухой настил из листового материала, например ОСП, или обрешетка из доски.

Дом из газобетона под вальмовой кровлей

В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м2.

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30о.

Видео стропильной системы дома с газобетона:

Отличия для разных типов кровли

С учетом угловой формы скатов для покрытия таких крыш лучше подходят мелкоштучные или мягкие виды кровельных материалов. Каркас конструкции рассчитывается с учетом их конкретного веса, но проектируется по общим требованиям, вне зависимости от выбранного покрытия. Разница проявляется в типе обрешетки – под мягкие кровли она закладывается сплошной, под остальные виды – разряженной, с учетом рекомендаций производителя.

За редкими исключениями пространство под кровельными покрытиями делают продуваемым, с поступлением свежего воздуха через карнизы и выводом в верхних точках крыши.

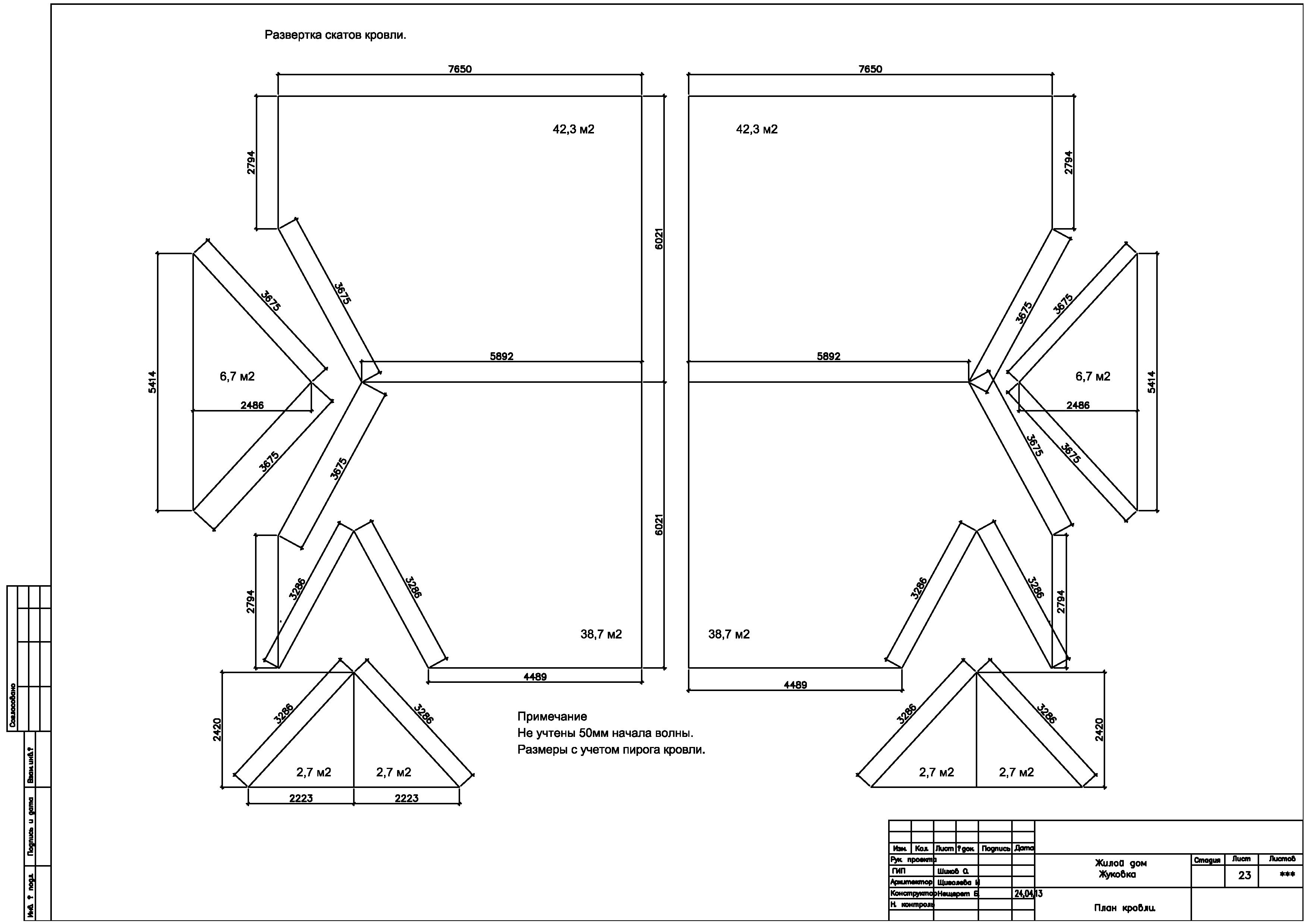

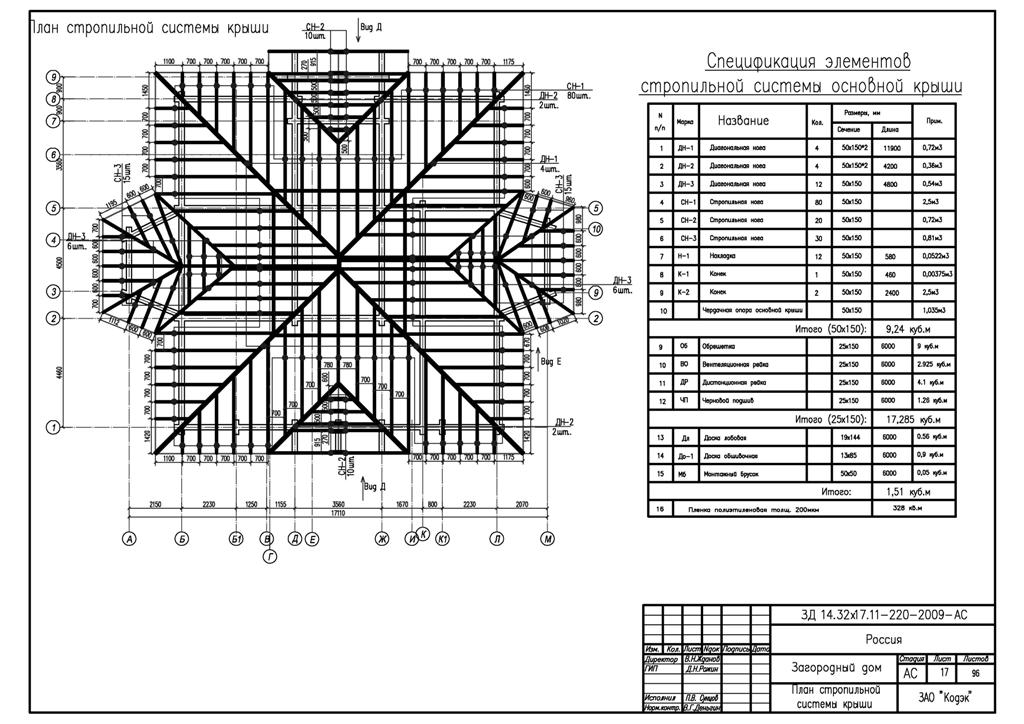

Четырехскатная крыша: чертеж

В начале любых строительных работ лучше всего произвести расчёты, чтобы потом уже при строительстве не переделывать конструкцию. Поэтому, даже если строительство стропильной системы четырёхскатной крыши у вас получится выполнить своими руками, то расчёт самого проекта четырёхскатной крыши лучше всего сразу доверить профессиональному архитектору.

Составляя проект четырехскатной крыши, нельзя ошибиться, так как он включает в себя огромное количество элементов и все они несут свою нужную функцию. Архитектор, который будет выполнять проект, а впоследствии и чертеж четырёхскатной крыши, обязательно даст подробное описание всех узлов и соединений, что существенно ускорит монтаж конструкции. Вам останется только приобрести необходимые материалы и инструменты и можно приступать к монтажу.

При составлении проекта важно помнить про уклон. Обычно он варьируется от 5 до 60 градусов. От угла наклона зависит и выбор кровельного материала

Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу

От угла наклона зависит и выбор кровельного материала. Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу.

Устройство четырёхскатной крыши таково, что чем больше угол наклона, тем больше кровельного материала пойдёт на строительство и, наоборот, чем меньше угол наклона, тем более мощный каркас необходимо сооружать, так как на такую крышу будет более сильная погодная нагрузка.

Делая расчёт, архитектор сразу учитывает, какие стропила будут использованы при строительстве: висячие или наклонные, нужны ли вам будут дополнительные элементы для поддержания прочности, а также всевозможные нагрузки на стропила. При расчёте нагрузок учитывают:

• вес кровельного материала;
• вес материала для утепления, паро- и гидроизоляции;
• погодные условия;
• оборудование или устройства, которые, возможно, будут установлены на крышу.

Параметры нагрузок изменяются в зависимости от различных факторов. В основном учитывают климат местности, в которой планируется возведение. А общую массу всей крыши рассчитывают, учитывая итоговое количество всех материалов, которое будет использовано при строительстве и площадь всего сооружения. Обязательно делают расчёт прочности стропил и степени возможной деформации от различных внешних и погодных изменений.

В качестве стропил профессионалы рекомендуют использовать прямоугольные бруса с сечением из пиломатериалов хвойных пород, обработанных специальным антисептическим составом. Для повышения устойчивости системы четырёхскатной крыши вводят дополнительные стальные элементы.

Поэтому, даже если вы решили начать строительство четырёхскатной крыши своими руками, не поленитесь воспользоваться советами опытных мастеров. Если все расчёты будут выполнены правильно и без ошибок, это позволит возвести привлекательную конструкцию с хорошими эксплуатационными характеристиками.

https://youtube.com/watch?v=bp9HsbknNQY

Расчёт строительного материала

Количество материала прямо пропорционально размеру беседки — чем она больше, тем больше его необходимо. Я предлагаю вам изучить примерное количество строительных ресурсов, которые понадобились для строительства деревянной беседки 3 на 3 метра. Она довольна стандартна и типична для большинства дачных построек.

Расположение стропил на крыше

Прошу обратить внимание, в прошлом блоке информации возведения шатровой крыши была рассмотрена беседка 4 на 4, то есть количество материала для неё ушло больше приведенных ниже значений. Брус 100 на 100 используется только для создания основы, к верхней части сооружения он имеет лишь косвенное отношение

Брус 100 на 100 используется только для создания основы, к верхней части сооружения он имеет лишь косвенное отношение.

• Основание — 5 брусьев (3 метра);
• Опорные столбы — 4 бруса (2.3 метра);
• Вход и усиление жесткости — 5 брусьев (1 метр).

Брус 100 на 50 уже явно используется для возведения верхней части беседки.

• Стропила — 8 брусьев (2 метра);
• Крестовина — 2 бруса (4.3 метра);
• Верхняя обвязка, перила — 7 брусьев (3 метра);
• Перила — 2 бруса (1 метр).

Помимо основной конструкции, необходим еще ряд материалов: вагонка, доска половая и дюймовка, рейки, кровля, краска, цемент, кирпич, гвозди, саморезы, пропитка. В зависимости от региона и страны, цены могут принципиально различаться, поэтому прикинуть какую-то среднюю стоимость затруднительно.

Заключение

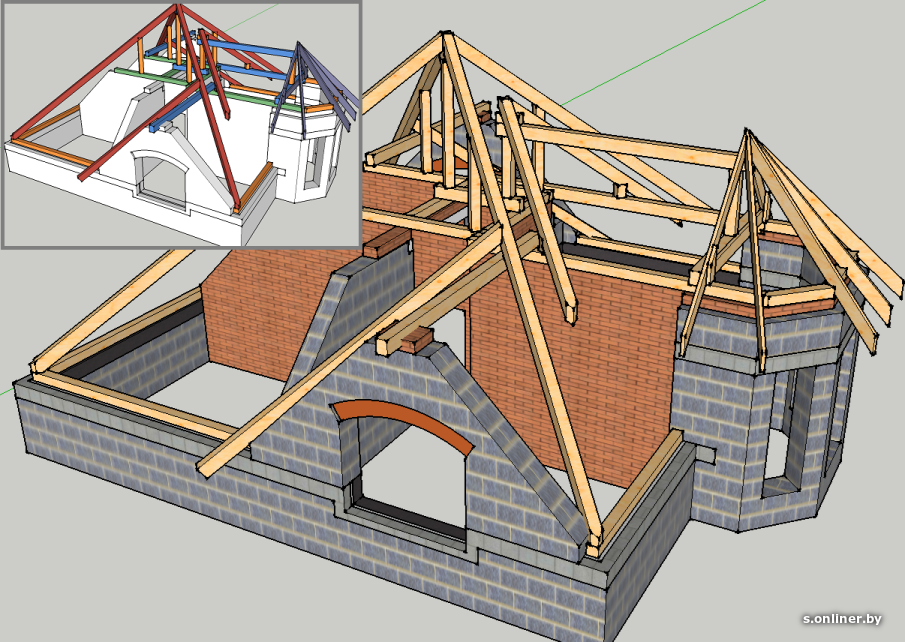

Возведение эркера и красивой, надежной крыши умелыми руками придает всей постройке респектабельный вид. Сделать эркер на крыше – значит, увеличить внутреннюю площадь, преобразить помещения в более светлые и просторные. В эркерных конструкциях создаются прекрасные зоны для отдыха и зимние сады, удобные детские комнаты.

При строительстве жилого дома многие застройщики озабочены увеличением полезной площади, поэтому применяют различные архитектурным проекты, где предполагается возведение теплой мансарды или такого дополнения как эркер.

Что такое эркер? Слово не часто встречается в частном домостроительстве, однако, современные владельцы загородных домов все чаще используют проекты, где эркер выполняет функцию выделенной за плоскость фасадной стены лестничной клетки (если дом многоэтажный), и зимнего сада, соединяющего элементы между несколькими строениями и прочего.

Эркеры могут иметь различную геометрическую форму:

• полукруглую,
• многогранную.

Крыша над эркером,
в зависимости от его формы, может быть:

• многощипцовой,
• в форме полусферы,
• с башенками и другими архитектурными украшениями.

Как правило, в эркере устраивается много окон, или он может быть застеклен до самого пола.
Это дает возможность дополнительной инсоляции и улучшает общую освещенность внутреннего помещения. Кроме всего прочего, эркеры являются дополнительным украшением фасадов зданий, придавая им необычный вид.

Особого внимания требует устройство крыши над эркером. Обычно крышу над этим строительным элементом устраивают многоскатной, в результате чего образуется много разжелобков (ендов) и коньков.

Поэтому еще на стадии проектирования дома необходимо предусмотреть все нюансы возведения крыши эркера.
