Виды и формы крыш
Может показаться, что единственной характеристикой крыши является вид используемого кровельного материала, но это далеко не так.
Существует несколько разновидностей кровель, которые отличаются по форме, имеют разную стропильную систему, как следствие, различные прочностные характеристики:
Односкатная
Особенность конструкции – плоская крыша, одна сторона которой несколько приподнята. Единственным существенным преимуществом односкатных типов является простота изготовления. Крыша отличается большой площадью ската и малым уклоном, что негативно сказывается на ее прочности и долговечности.
Двухскатная
Классический вариант, крыша имеет конек (возвышение), как правило, он располагается по средней линии дома. Большой угол наклона плюс небольшая площадь гарантируют стойкость к осадкам и высокую надежность.
Ломаная двускатная
Разновидность используется в том случае, когда необходим большой чердак или строится дом с мансардой. Имеет простую конструкцию, привлекательный внешний вид.
Четырехскатная
У крыши четыре ската. Это четыре одинаковых треугольника или два треугольника и две трапеции. Чаще всего подобные виды кроют профлистом или металлочерепицей с использованием специальных уголков. Крыша красива, но сложна в изготовлении.
Способы крепления стропильных балок
Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:
- Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
- Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
- Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.
Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.
Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.
Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.
Доставка и хранение стропильных конструкций
Сейчас в строительстве всё чаще применяют готовые стропильные конструкции, изготовленные в заводских условиях. Сборные несущие элементы деревянных конструкций поставляются предприятием-изготовителем на строительную площадку комплектно, вместе с ограждающими конструкциями, кровельными материалами и всеми деталями, необходимыми для выполнения проектных соединений — накладками, крепежными болтами, затяжками, подвесками, стяжными муфтами, элементами связей и т. п., обеспечивающими возможность монтажа объекта захватками с устройством кровли.
При выполнении работ по складированию, перевозке, хранению и монтажу деревянных конструкций следует учитывать их специфические особенности:
- необходимость защиты от длительных атмосферных воздействий, в связи с чем, при производстве работ следует предусматривать, как правило, монтаж здания по захваткам, включающий последовательное возведение несущих конструкций, ограждающих конструкций и кровли в короткий срок
- минимально возможное число операций по кантовке и перекладыванию деревянных конструкций в процессе погрузки, выгрузки и монтажа
Конструкции или их элементы, обработанные огнезащитными составами на основе солей, следует хранить в условиях, предотвращающих конструкции от увлажнения и вымывания солей. Несущие деревянные конструкции надлежит монтировать в максимально укрупненном виде: в виде полурам, полностью собранных ферм, секций или блоков, включая покрытия и кровлю.
Укрупнительную сборку деревянных конструкций с затяжкой необходимо производить только в вертикальном положении, без затяжки — в горизонтальном положении. К монтажу конструкций в сборных элементах следует приступать только после подтяжки всех металлических соединений и устранения дефектов, возникающих при транспортировании и хранении.
При контакте деревянных конструкций с кирпичной кладкой, монолитным бетоном и т.п. до начала монтажа необходимо выполнить предусмотренные проектом изоляционные работы.
Наслонные и висячие крыши деревянных домов
Висячие крыши
Используются только для небольших домов. Особенность таких конструкций – стропильные ноги упираются только о верхний венец или мауэрлат, а в коньке между собой. Дело в том, что дом не имеет внутренних несущих стен, позволяющих устанавливать надежные вертикальные упоры или горизонтальные прогоны. Для недопущения распирания стропилины фиксируются стяжками.
В некоторых случаях в качестве упора могут служить балки потолочного перекрытия
Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки
Висячие крыши
Схема — стропила со скользящей опорой и пропилами
Крыша с висячими стропилами
Наслонные крыши
Монтируются на больших строениях, дополнительная жесткость стропильной системы обеспечивается за счет подкосов или горизонтальных прогонов, установленных на лежне.
Наслонные крыши

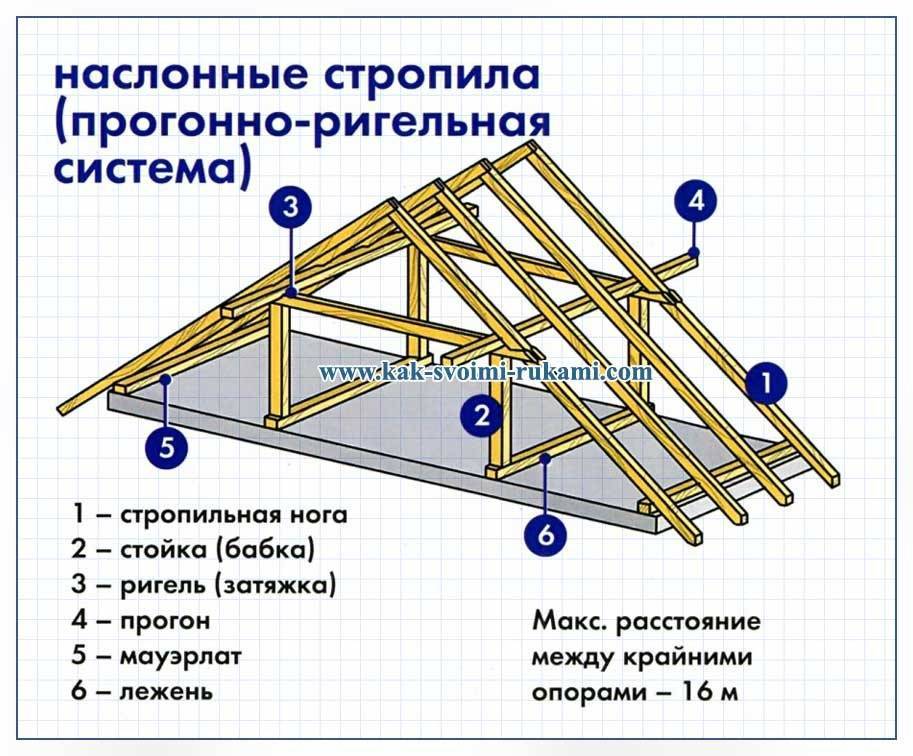

Наслонные стропила
Особенности монтажа стропильной системы деревянного дома
Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).
Способ крепления стропильной системы деревчнного дома
Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.
Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.
Как составить проект будущей крыши?
Действует в строительстве крыш золотое правило – семь раз отмерять, и лишь раз отрезать. И в первую очередь вам важно понять, что у каждой стропильной ноги свое индивидуальное расположение. А потому сначала обязательно составьте подробный проект, и лучше в специальной программе. Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой
Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой.
Важно максимально точно определить угол наклона стропил и под каким углом им нужно делать срезы. А о том, как сделать все эти стропила для двускатной крыши самостоятельно, не беспокойтесь: вам все лишь понадобится обычный станок
Определяем угол наклона крыши: рассчитываем нагрузки
Угол наклона двускатной крыши делают от 5° до 90°. Но самый проверенный и стандартный вариант – 35°-40°, где наиболее рационально распределяются нагрузки и расходуются строительные материалы.
Прямые скаты строят тогда, когда под крышей в будущем будет находиться только нежилой чердак, главная функция которого – вентиляция и регулирование теплообмена. А вот когда подкровельное пространство планируется жилым, мансардным, изначально планируют так называемую ломаную двускатную крышу. Ее отличие в том, что скаты посередине имеют как бы излом, который меняет их угол на более крутой. И для обустройства мансарды, и для защиты всего дома от непогоды такая конструкция вполне подходит.
Обратите внимание, что под большинство кровельных материалов подходит только угол наклона более 45°
Постоянные и переменные нагрузки на крышу
Важно максимально точно рассчитать общую нагрузку будущей крыши, которая будет состоять из постоянной, куда входит вес стропильной системы и кровельного покрытия, и временной – ветровой и снеговой. От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:
Подобрать нужное сечение стропильных ног вам поможет эта таблица:
От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:
Показатели стропил на прогиб
Даже крепкие на вид стропила могут не подойти для строительства крыши жилого дома из-за того, что у них недостаточны показатели на прогиб. Существуют отдельные пункты в разделе СНиПов, которые называются «Нагрузки и воздействия».
А самый простой способ увеличить прочность стропил на прогиб – сделать больше сечение. Немного сложнее – усилить специально балкой, выводя ее край на подкос.
Способы крепления стропилин
Эти детали конструкции могут быть закреплены двумя методами.
- Болтом и хомутом, где в этом случае торцевая часть стропилины срезается, а сама она ставится на балку в том месте, где изготовлена выемка. Скрепление отдельных элементов производится при помощи болтов. Соединяются они так, что место крепления находится перпендикулярно верхней части стропилины. Иногда для соединения используются системы хомутов.
- Двойным зубом. Метод применим в случае, если наклон ската кровли относительно горизонтали менее или равен 35 градусам. В этом случае на балке делаются два упора, в стропильной ноге делается специальное отверстие, а на месте крайнего упора на балке вырезается шип. По размерам эти элементы должны соответствовать друг другу.
Пример установленной стропильной ноги
Устанавливаем фермы
Подготовленные своими руками фермы поднимают наверх. Монтаж удобно начинать с крайних пар, называемых фронтонными. Их устанавливают вертикально, контролируя положение по отвесу или прибитой к стене дома доске, и фиксируют положение с помощью дополнительных откосов. Нижние торцы фермы опираются на брус мауэрлата или на венцы сруба. К ним они прибиваются гвоздями №100.
Способы крепления стропильной ноги к мауэрлату
Зафиксировав крайнюю ферму, крепят остальные, соблюдая пролет между ними. Для контроля этой величины можно предварительно напилить своими руками проставки из доски 50х150 и не замерять расстояние для каждой пары. Углы стропильных ферм после их установки дополнительно соединяют коньковым брусом или доской. Дополнительно зафиксировать стропила поможет обрешетка.
Стропильная система двухскатной крыши для бани
Стропильная система – это один из основных элементов любой крыши. Для двухскатной крыши бани выбор правильной стропильной системы особенно важен, поскольку эта конструкция не только создает кровлю над головой, но и помогает в отводе дыма и влаги, обеспечивая комфортное использование бани.
Список материалов:
- Деревянные бруски для стропил (рекомендуемый размер 150x50 мм, количество зависит от площади крыши и расстояния между стропилами)
- Металлические гвозди/саморезы для соединения стропил
- Распорные доски для создания треугольной формы стропил
- Доски для обрешетки (20x100 мм)
- Пиломатериалы для настила крыши (осина, лиственница)
- Гидроизоляционный материал
- Кровельные материалы (кровельный шифер, металлочерепица, оцинкованный железо и т.д.)
- Леса или стремянка для безопасной работы на высоте
Рассчитайте количество и размеры стропил, исходя из размеров вашей бани и угла наклона крыши. Выпилите стропила согласно полученным размерам. Установите первую пару стропил на противоположных стенах бани, соединив их сверху. Обязательно проверьте вертикальность установки стропил. Затем установите остальные стропила на равном расстоянии друг от друга (обычно 60-100 см). Связки стропил соединяются между собой распорками, которые обеспечивают устойчивость конструкции.
После установки всех стропил выполните обрешетку, прикрепив доски горизонтально к стропилам. Накройте обрешетку гидроизоляционным материалом, чтобы защитить крышу от проникновения воды. Затем установите кровельные материалы в соответствии с инструкциями производителя. Проверьте кровлю на утечки, проведя «испытание водой»
Во время строительства крыши бани всегда обращайте особое внимание на качество материалов. Выбирайте древесину без трещин и гнили, а также материалы для кровли, которые выдержат высокую температуру и влажность

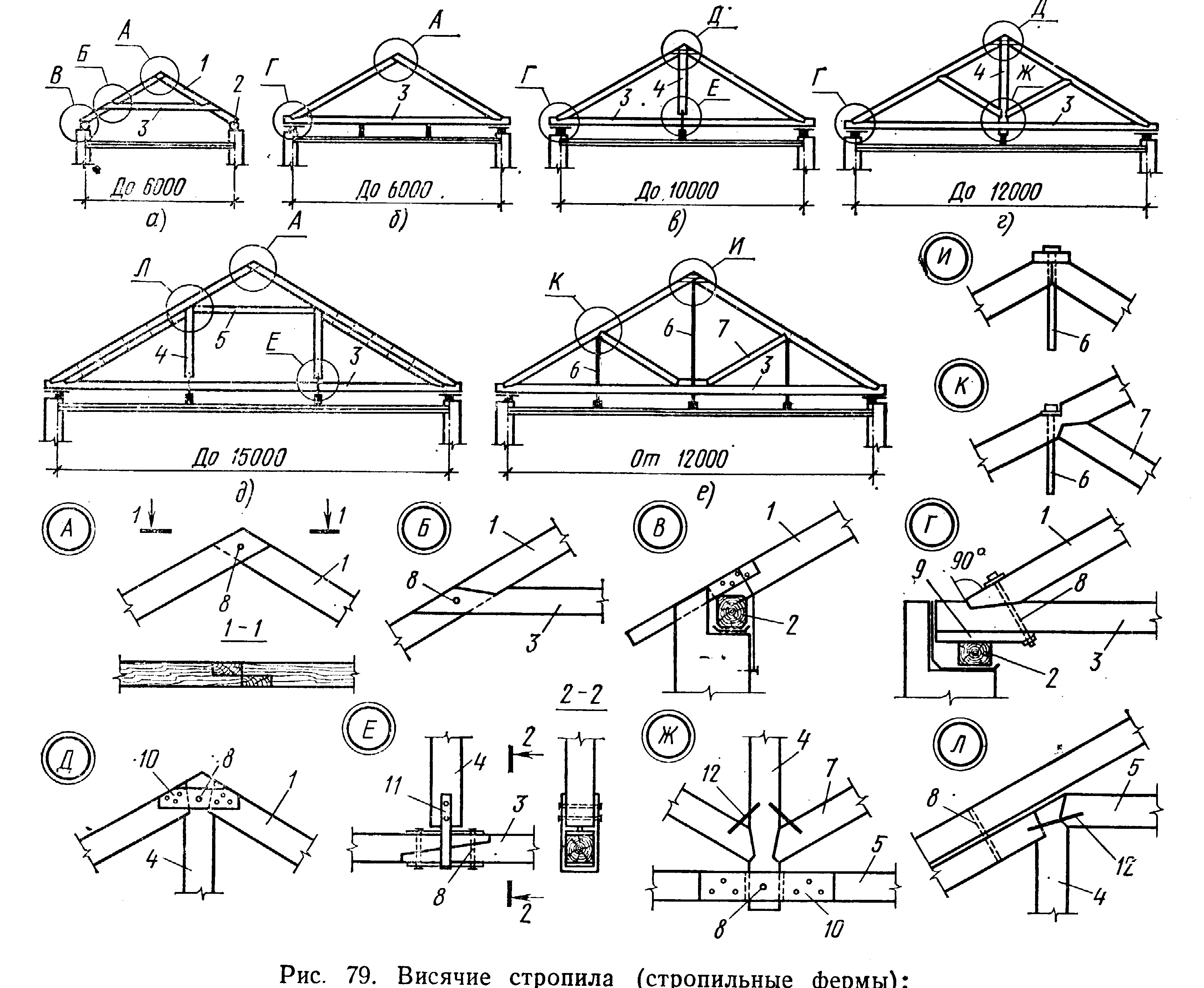

Из чего состоит система висячих стропил
Система подобного типа имеет несколько составных элементов. И ознакомиться с ними нужно обязательно, чтобы понимать назначение каждого из них и не запутаться в понятиях.
Висячие стропила с затяжкой
Таблица. Составляющие элементы системы.
| Элемент | Описание |
|---|---|
Стропильные ноги или стропилины | Это – основа системы. Именно благодаря им получается сформировать форму крыши, скаты. Создаются они из бруса (либо доски) сечением 50х150, 100х150 мм и ставятся с шагом около 60-120 см. Выбираемые размеры и шаг напрямую будут зависеть от параметров крыши, ее конструктивных особенностей, рассчитываемой нагрузки. |
Конек | Место, где производится соединение двух скатов крыши. Обычно имеется дополнительная коньковая балка. |
Затяжки | При помощи этих элементов, представляющих горизонтально расположенные между стропилинами балки, производится стягивание и усиление стропильных ног. За счет затяжек происходит компенсация нагрузки, испытываемой стропильными ногами. |
Ригель | Своего рода затяжка, которая располагается возле конька крыши. Выполняется из очень прочного бруса, так как испытывает колоссальный уровень нагрузки. |
Мауэрлат | Брус, который устанавливается на верхнюю часть несущих стен, на него опираются стропила. Помогает распределять вес всей кровли по периметру здания, что дает возможность фундаменту и стенам испытывать нагрузку равномерно. Для изготовления применяется брус сечением 100х100 или 150х150 мм. Интересно, что он может использоваться не всегда – некоторые типы крыш обустраиваются и без него. |
Бабка | Элемент, который устанавливается под коньком кровли и предназначен для поддержки длинной затяжки. |
Стойки и подкосы | Эти детали конструкции используются для строений, которые имеют слишком большие пролеты между несущими стенами. Необходимы для поддержки стропил, обеспечивая им минимальную нагрузку на изгиб, то есть не позволят им прогнуться и провиснуть. |
Деревянная стропильная система
Установка висячих стропил
Висячие стропила состоят из двух стропильных ног и опорной балки, собирают их в одной плоскости с опорной балкой (нижним поясом) стропил. Узлы стропильной системы висячих ферм выполняют на пролётах 6-8 метров.
При монтаже висячих стропил из круглого леса сборку конструкций выполняют отдельными элементами. Сначала изготовленные на земле стропильные ноги поднимают (каждую отдельно) наверх дома, а затем после выполнения подготовительных работ по изготовлению деталей крыши и разметки плоскости покрытия для расстановки и крепления несущих конструкций крыши по осям стен дома выполняют сборку крыши.
Сначала выполняется укладка (по уровню) прогонов по несущим стенам из бревен или брусьев. Эти прогоны могут служить деревянным перекрытием дома. Затем прокладываются (по уровню) и крепятся скобами мауэрлаты из бревен по уложенным прогонам.
После монтажа по периметру дома прогонов устанавливают крайние фронтонные стропильные фермы с временным креплением стропильных ног к мауэрлатам и прогонам. Затем устанавливают среднюю конструкцию стропил с временным креплением и т.д.
К рубленым стенам концы стропил крепят металлическими скобами. К каменным стенам — скрутками из стальной проволоки с закруткой на ерши. Металлические ерши забивают в кладку не выше 30 см от последнего ряда кирпичной кладки.
Примечание: В деревянных стойках до начала монтажа следует выносить метки для постановки ригелей, прогонов, распорок, связей, панелей и других конструкций.
Снимать расчалки и монтажные распорки разрешается только после закрепления и выверки положения стропильных ферм, установки и закрепления в стропилах вертикальных и горизонтальных связей, в рядовых — распорок по верхним и нижним поясам стропильных ферм, а при отсутствии связей — после крепления настила.
А далее, как и в наслонных системах, стропильные ноги верхними концами соединяются между собою в стропильную систему коньковым прогоном и затем стропильной обрешеткой под кровлю. Нижние концы стропильных ног крепятся на наружных стенах при помощи прогонов. Для большей устойчивости стропильная система укрепляется стойками, подкосами и схватками.
Брусчатые и бревенчатые стены следует собирать с запасом на осадку, вызванную усыханием древесины и усадкой материала для заделки швов. Запас должен составлять 3-5% проектной высоты стен.
Методы крепления
Металлические стропила собирают в фермы треугольной, трапециевидной или арочной формы. К балкам рамы прикрепляют внутренние ребра жесткости, которые образуют уголки, значительно увеличивающие несущую способность каркаса. Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Крепление металлических элементов каркаса крыши выполняют одним из следующих методов:
- Крепление с помощью сварки. Если сварить детали стропильной системы с помощью сварочного аппарата, можно получить жесткую конструкцию, обладающую высокой прочностью и несущей способностью. Если правильно выполнить расчет кровли, можно облегчить каркас и снизить нагрузку на фундамент сооружения. Недостаток этого метода в том, что выполнить сварку может только профессионал с помощью специального оборудования.
- Крепление с помощью болтов. Фиксация стропил с помощью крепежных элементов позволяет выполнить менее жесткое крепление. Этот способ сборки стропильного каркаса на основе металлопрофиля используется в частном домостроении, где длина скатов не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж крыши.
Устройство стропильной фермы
Виды стропильных ферм
Наслонные деревянные стропильные конструкции

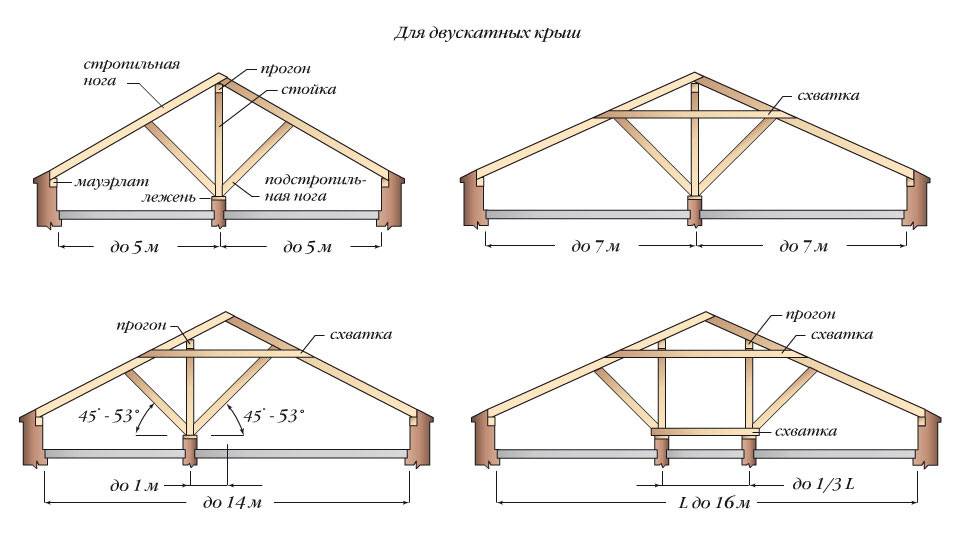

Наслонные стропила
Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.
Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.
Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.
Конструкция крыши
Рассмотрим их варианты:
- одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см. При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного прострaнcтва.
- двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
- тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.
Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

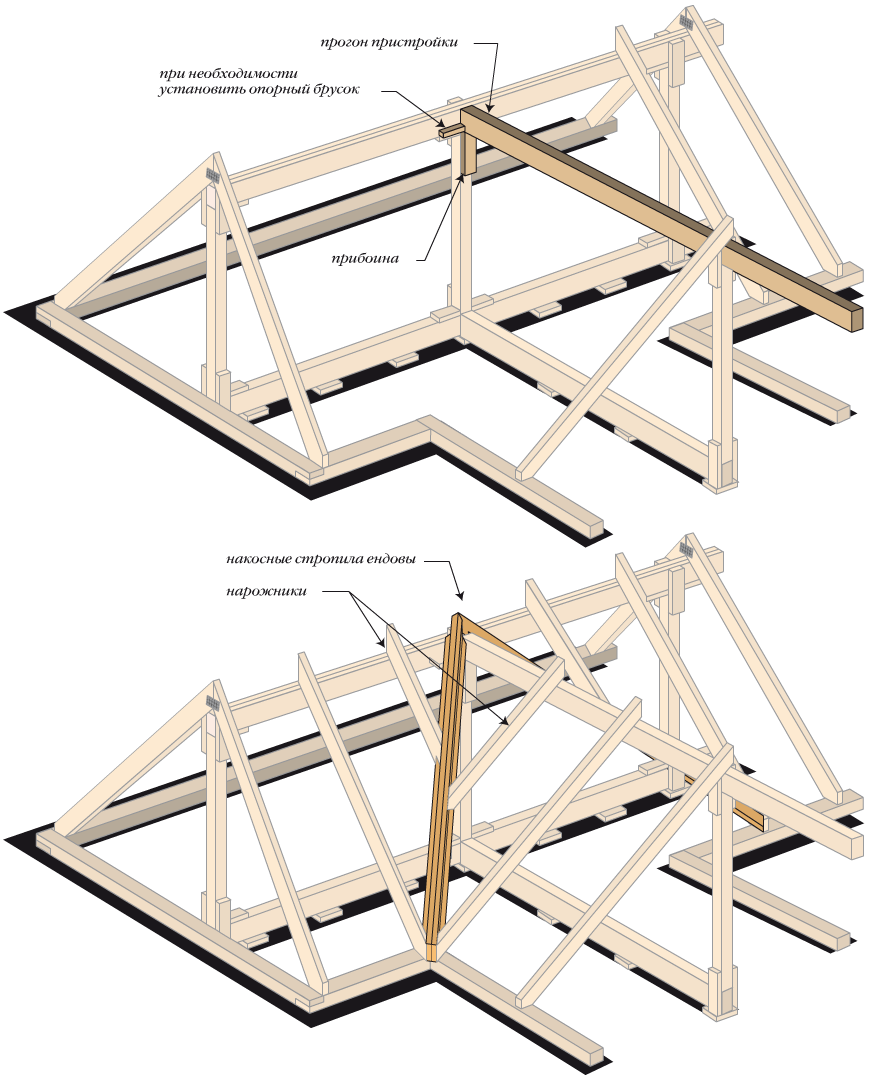

Установка стропильной системы
Стропильные фермы для крыш выполняются различной формы в зависимости от назначения чердачного помещения. Наиболее распространенная форма стропил в виде треугольника — как самая экономичная и жесткая конструкция.
При монтаже стропильной системы крыши необходимо соблюдать следующую очередность и правила установки конструкций:
- при поэлементном способе временно закрепить первую пару стропильных ферм расчалками, а в последующем каждую очередную ферму — расчалками или монтажными распорками по ППР
- стропильные фермы (балки), опирающихся на стены, монтируют, совмещая риски, фиксирующие геометрические оси нижних поясов ферм (балок), с рисками разбивочных осей на опорах (стенах)
- установку ферм и стропильных балок в вертикальной плоскости следует выполнять путем выверки их геометрических осей на опорах относительно вертикали
- снимать расчалки и монтажные распорки разрешается только после закрепления и выверки положения стропильных ферм, установки и закрепления в фермах вертикальных и горизонтальных связей, в рядовых фермах — распорок по верхним и нижним поясам стропильных ферм, а при отсутствии связей — после крепления настила
Монтаж стропильной системы начинают с укладки (по уровню) прогонов по стенам из бревен или брусьев. Эти прогоны могут служить деревянным перекрытием дома. Затем прокладываются (по уровню) и крепятся скобами мауэрлаты из бревен по уложенным прогонам. Если перекрытие уже выполнено, то прогоны не нужны, а мауэрлаты укладываются и крепятся непосредственно на несущую стену дома. Затем выполняется раскладка деталей стропильных ферм и ферм для стропильных щитов.
Сбивка ферм или щитов (фронтонов) с одной стороны. Конструкции переворачиваются и сбиваются со второй стороны. Затем выполняется установка, выверка и крепление конструкций на место, с выполнением сопряжений стропил с мауэрлатами, лежнем и подкосами.
Далее выполняется раскладка заранее напиленных по размеру деталей элементов крыши. И выполняется сборка на гвоздях ферм и стропильных карнизных и обрешеточных щитов.
Стропильные ноги верхними концами соединяются между собою в стропильную систему коньковым прогоном и затем стропильной обрешеткой под кровлю. Нижние концы стропильных ног крепятся на наружных стенах при помощи прогонов или мауэрлатов. Для большей устойчивости стропильная система укрепляется стойками, подкосами и схватками.
Кровельное покрытие
Технология монтажа покрытия двухскатной крыши зависит от кровельного материала (см. фото). В этом качестве могут использоваться:
– композитная черепица и т.д.
Последним этапом проводится установка коньковых и торцевых планок, монтаж карнизов. Необходимые элементы, как правило, присутствуют в комплекте кровельного материала, их установка производится в соответствии с технологией для данного покрытия.
По окончании этого двухскатная крыша своими руками готова можно переходить к внутренней облицовке и другим работам по обустройству мансарды или чердака.
Главная » Крыша » Как сделать двухскатную крышу: пошаговая инструкция в фото и видео
Соединительные элементы для стропильных систем
Раньше конструкции собирались на обыкновенных гвоздях и скобах, отдельные элементы соединялись в запил. Это довольно трудоемкие работы, требуют практических навыков. В настоящее время редко можно встретить мастеров, использующих старые технологии, промышленность выпускает большой выбор металлических креплений, упрощающих и облегчающих процесс строительства крыши.
| Наименование соединительного элемента | Назначение |
|---|---|
| Держатель стропильной ноги | Предназначен для крепления стропильной ноги к верхнему венцу или мауэрлату. В зависимости от особенностей конструкции обеспечивает жесткое или плавающее соединение. Плавающее соединение позволяет стропильным ногам во время усадки дома скользить, при этом не появляются непредусмотренные напряжения в узлах стропильной системы, она сохраняет все свои первоначальные параметры. Жесткий держатель стропильной ноги используется в тех случаях, когда вероятность усадки деревянного дома минимальная. |
| Опора бруса | Элемент дает возможность соединять два бруса под прямым углом, при этом нет надобности делать соединение в полдерева. Надо помнить, что все соединения такого типа заметно уменьшают несущие способности элементов. Чем больше их запиливать, тем тоньше становится балка или доска, соответственно, отрезанная часть не работает. |
| Крепежные уголки | Могут быть равносторонними и разносторонними, обыкновенными и усиленными. Наиболее часто используемые крепежные элементы, универсального назначения. Могут применяться как самостоятельные элементы или в дополнение к другим методам фиксации. |
| Угловой соединитель | Фиксирует положение двух примыкающих плоскостей конструкции, работает на разрыв. |
Детали для крепления стропил
Способы крепления стропильных ног
Кроме этих стандартных соединительных элементов, могут применяться шпильки для соединения верхней части стропильных ног. Такое соединение имеет одну степень свободы, что позволяет компенсировать колебания размеров деревянного дома.
Схема конькового соединения стропильной системы

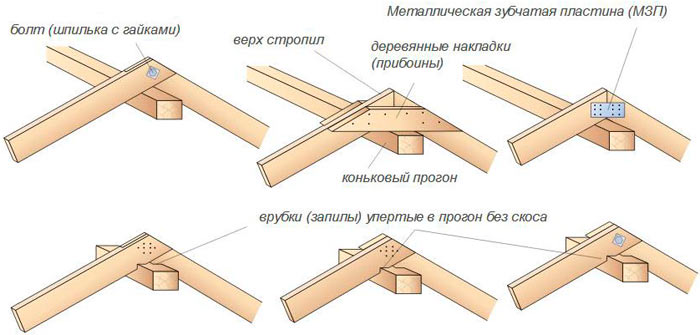

Соединение стропил в коньковой части
Соединение стропил металлическими накладками и болтами
И еще один нюанс. Количество саморезов должно быть в разумных пределах. Если их очень много, то прочность пиломатериалом заметно уменьшится, они могут расколоться даже при относительно небольших усилиях.
Количество саморезов должно быть в разумных пределах
Виды крыш
В настоящее время для жилых домов и хозяйственных построек используется около десяти различных видов крыш. Некоторые из них более привычны для нас, другие встречаются очень редко. Основными вариантами конструкций являются.
Скатные крыши, изготавливаемые с использованием прямых стропильных систем:
- односкатные;
- двухскатные;
- четырехскатные – вальмовые и полувальмовые (с коньком) и шатровые (без конька);
- многощипцовые:
- конические.
Скатные крыши с криволинейными стропилами:
- полукруглые;
- полусферические.
Практически все виды крыш имеют в своей основе специальные детали, обеспечивающие кровле необходимую прочность и придающие ей желаемую форму. Речь идет о стропилах.
Стропильные системы ?
Наслонные или висячие ?
Каркас для устройства состоит из элементов треугольной формы, благодаря чему, даже испытывая большое количество переменных нагрузок, конструкция не теряет жесткости. Стропильные системы скатных крыш подразделяют на висячие и наслонные.
В основе выбора того или иного типа, способа крепления лежат следующие параметры:
- размеры самого строения;
- уклон и форма кровли;
- нагрузка.
Наслонные стропила
Для строений с одно- или двускатной крышей более характерно использование наслонных стропил. Это – конструкция, собранная из коротких брусьев либо досок, имеющая две-три точки жесткого крепления. В первом варианте это стены строения, в случае двускатной – добавляется конек, причем коньковый брус в данном случае должен быть укреплен стойками. Опорами для последних служат лежни. Длина стропил в постройках, отличающихся большими габаритами, превышает 6 м. Вполне возможно, что здесь понадобится установить дополнительные опорные конструкции. К примеру, соорудить внутри капитальные стены или столбчатые опоры.
Висячие
Такая конструкция отличается отсутствием промежуточных опор. Такими стропилами чаще перекрывают пролеты, превышающие 7 м. Единственной опорной точкой для стропильной ноги остается стена. Что же касается второго конца, то в этом случае состыковывают верхние части стропильного бруса и встречной ноги. Для этого используют различные способы: посредством прорезного шипа или пластин из металла, соединение вполдерева.
Распорные или безраспорные ?
Надежность кровли в первую очередь обеспечивает тщательный расчет нагрузок, под воздействием которых находится ее каркас. Стропила становятся как бы «проводниками» этих нагрузок на внешние опоры строения. Нагрузка, которую стропильные ноги оказывают на свои опоры, бывает двух видов – распорные и безраспорные .
Распорная
Балки стропил в такой конструкции работают на сжатие и изгиб, что вызывает по горизонтали существенное распирающее усилие. Оно, естественно, передается стенам. При установке горизонтальной затяжки это распор она примет на себя, и это усилие уменьшится. Этот элемент фермы выполняет несколько функций:
- соединяет стропила,
- служит для них опорой,
- не позволяет разъехаться основаниям балок.
Затяжка может быть установлена у основания стропил, тогда она выступит в качестве балки перекрытия. Ее можно установить и выше. При таком устройстве затяжку называют ригелем. Для больших пролетов, как правило, требуется усложнение конструкции ферм , то есть устанавливают не только затяжки, но другие дополнительные элементы.
Безраспорная
Опорой нижних концов стропильных ног в этой системе служат:
- стены, а верхними концами они соединены между собой на прогон, который, в свою очередь, опирается на стойки или
- опорные рамы, образованные верхними и нижними прогонами, стойками и подкосами
Элементы системы функционируют, как балки, то есть исключительно на изгиб.
Способы крепления ?
Безраспорные системы. Стропила этого типа устанавливают таким образом, чтобы одна опора
оказалась закрепленной, а другая – подвижной, причем обе они должны иметь возможность свободного вращения. На практике исключить опасные нагрузки, воздействующие в этом случае на стены, можно тремя способами. Стропильную ногу нижним концом упирают в мауэрлат. Ее подшивают бруском и фиксируют, используя врубку зубом. Желательно также дополнительную застраховать крепление проволокой. Верхнюю часть бруса монтируют на коньковый прогон. Для крепежа пользуются принципом скользящей опоры. Примером может послужить стропильная система веранды .
- Низ стропила фиксируют, используя подвижное соединение. Для фиксации верхней части после ее укладки на коньковый прогон используют болт, гвозди и т. д. Это самый распространенный вариант для двухскатных крыш.
- Жесткое крепление к прогону при помощи гвоздей, шпилек или другого крепежа.
В любом варианте соблюдается следующий принцип: одним концом стропильную ногу фиксируют на опоре, действующей по принципу скольжения, допускающим поворот, другим – на шарнире, позволяющим только поворот.
Распорные . Обе опоры, в отличие от безраспорных, – закрепленные. Установку проводят по тем же строительным схемам, только при этом нижние опоры фиксируют не на ползуны, а на шарнир, допускающий одну степень свободы. К нижней части стропила можно прибивать опорные бруски примерно в метр длиной либо крепят опору на мауэрлат на «зуб».
Для небольших легких крыш можно устраивать без мауэрлата , однако следует учесть, что в этом случае нагрузка по стене распределяется неравномерно.
https://youtube.com/watch?v=uZdOygMqZ5U
Крепление стропил
При строительстве стропильной системы рекомендуется использовать стропила, выполненные из цельного бруса или доски. Но далеко не всегда это возможно. При необходимости использовать длинные стропильные ноги можно применять клееный стропильный брус, но это достаточно дорогой материал. Проще нарастить стропила самостоятельно.
При использовании досок, более мощное стропило можно получить, скрепив две доски толщиной около 50 мм между собой вплотную. Доски сшиваются скобами или гвоздями в шахматном порядке.
Второй вариант удлинения стропила – монтаж трех досок с вкладышами. В этом случае между двумя досками надежно крепится нижняя часть третьей доски, выдвинутой на необходимую длину. Оставшееся пространство между двумя досками заполняется деревянными прокладками из доски необходимой толщины
Брус стыкуется встык, при этом важно выполнить срезы торцов строго под прямым углом, место стыка с двух сторон закрывается деревянной накладкой либо металлической пластиной. Также может использоваться соединение внахлест – заход должен составлять не менее метра, крепление гвоздями или шпильками в шахматном порядке
Третий вариант стыковки – метод косого прируба. Стропила подрезаются под углом 45-70 градусов и скрепляются болтом, диаметр которого составляет 12 или 14 мм.
Рассматривая, как ставить стропила на крышу, важно отметить, что деревянная система требует внимательного подхода к выбору способа соединения элементов. Наиболее распространены:
- одинарный или двойной зуб;
- крепление посредством скоб или гвоздей;
- болтовые соединения;
- соединение с применением хомутов.
Важно учитывать, что самый распространенный способ (гвозди и скобы) может применяться при монтаже элементов из хорошо просушенной и вылежавшейся древесины, так как усыхание влажного дерева ведет нарушению прочности крепежного узла. Доски и брус, влажность которых близка к максимально допустимым значениям, рекомендуется скреплять болтами, но такой способ в определенной степени ослабляет сопротивление элементов нагрузкам.
Выбор и подготовка материала
Чтобы изготовить прочный и долговечный стропильный каркас для крыши частного дома используют дерево твердых пород или металлопрофиль. От выбора материала зависит итоговая стоимость, вес, срок службы и несущая способность готовой конструкции. Для работы своими руками опытные мастера рекомендуют выбирать древесину. Чтобы стропила прослужили долго, необходимо проверить соответствие пиломатериалов стандарту:
- Влажность пиломатериалов, используемых для изготовления стропил своими руками, не должна превышать 19-21%. Влажная древесина в процессе высыхания может трескаться, коробиться, из-за чего возникают деформации и перекосы в кровле.
- Дерево должно находится в здоровом состоянии. То есть оно должно иметь светлый цвет, характерный для породы, не иметь очагов гниения, плесени, потемнения или следов жизнедеятельности вредителей.
- Для изготовления стропил рекомендуется выбирать прямые, ровные доски без большого количества сучков, так как они снижают прочность опор.
