Как сделать электрощиток в гараж

Электрощит в гараж своими руками: порядок сборки и монтажа

Монтаж электрощита требует определенных навыков и понимания электроустановок.  Именно из-за этого надо заранее узнать, как его установить. Это даст возможность правильного выполнения работ по монтажу.

Правильный выбор оборудования и инструмента

Некоторые эксперты рекомендуют перед монтажом щита ознакомиться со списком оборудования, которое можно к нему подключить. Электрощит отвечает за работоспособность последующего оборудования:

• лампы — основной источник света, без которого нельзя работать в гараже;
• вентиляция — без нее гараж будет постоянно затхлым и сырым;
• электроинструменты — очень часто автомобилисты используют сварочные аппараты и зарядные устройства, которые не могут работать без щитовой;
• сигнализация — защищает автотранспорт и сам гараж от злоумышленников. Чтобы системы сигнализации работали беспрерывно, необходимо подключить их к щиту.

Схема щитка в гараж: проектирование

Для правильного соединения всех компонентов, которые расположены внутри щитка, понадобиться изучить схему подключения. При схематическом составлении плана подключения необходимо учитывать и то, что все будет объединяться через предохранители.

В качестве предохранительных элементов применяют авто-выключатели АВ, которые будут выключать электричество при перегрузке. Для разработки схемы подключения необходимо определить тип используемого автомата. Выбор его зависит напрямую от того, какой будет основная питающая сеть. При однофазной системе напряжения ставится автомат на 220 В, а при трех фазах — на 380 В. Если в гараже будут часто проводить сварочные работы, лучше сразу делать трехфазную сеть.

Помимо данной разработки, на схеме показывают место размещения всех розеток и светильников. Они подключаются посредством установки в схему общего автомата.

Схема подключения элементов управления коробки

Схема подключения приборов внутри щитка следующая:

• от местного столба прокладывается линия с тремя жилами. Заводится она по спец каналу и заводится вовнутрь щитка. Для каналов, по которым ведутся электрокабели используют трубы из металлопластика;
• во внутренней части щитка, на монтажных планках, подключаются блок предохранения УЗО, КЗ и электросчетчик. После чего монтируется подрозетник, вентиляция и осветительные приборы;
• приборы соединяются в одну цепь последовательно с помощью колодок, после чего подсоединяются к силовым проводам потреблением не больше 25 А.

Сборка электрощитка

Сборка электрощитка проходит в несколько этапов.

Маркировка и размещение автоматики	В основном в электрощитах приборы устраиваются на специальных DIN-рейках, чтобы они были установлены статично и не “ездили”, используют спец ограничители.

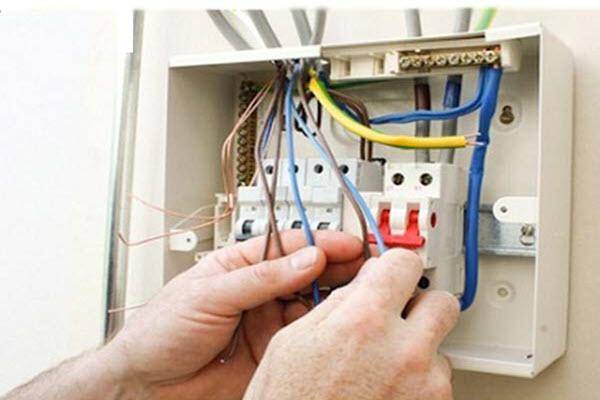

Подготовка соединений	Провода необходимо зачистить от изоляции и продеть НВШИ, которые потом спрессовывают. Гребенка для включения автомата и УЗО обязана быть одной и той же марки, как и приборы. Клеммы приборов надо крепить крепко, иначе они греются, и портится изоляция.
Скрепление деталей	На данном этапе электроавтоматика соединяется с УЗО, УЗМ и прочими комплектующими.
Проверка	Щит в гараже необходимо непременно протестировать, дав напряжение на автомат либо рубильник. В конце установки необходимо отметить все рубильники.

1. Установка корпуса. Выбор технологии установки зависит напрямую от типа проводки. Если она открытая, то надо пользоваться подвесным методом, при котором электрощит крепят к стене на высоту до метра. Если прокладка проводов делается в стене, то щиток топят в стену.

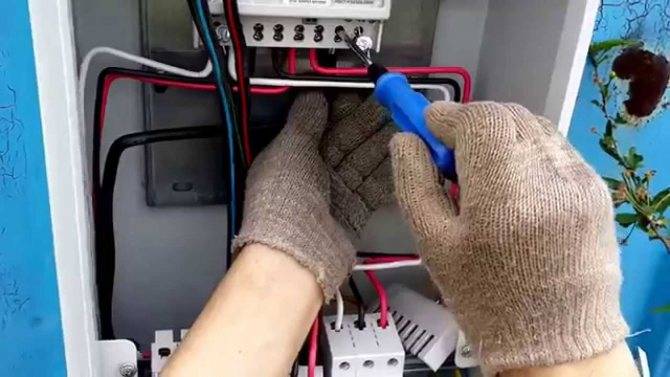

2. Подключение счетчика. После установки щита выполняют подключение счетчика. Большинство компаний требуют, чтобы щитовую подсоединяли в сеть напрямую. Это не даст возможность воровать электричество.
3. Установка автоматов подключают к щиту, чтобы самостоятельно можно было отсоединять от электролинии.

Основное освещение

Электрощиток в гараже может быть сделан многими автовладельцами. Однако это не означает, что при полном отсутствии знаний все работы будут выполнены правильно. Однако при наличии определенных знаний в проводке и соблюдении правильной последовательности работ цена электрощитка окажется небольшой.

Для создания качественной системы освещения необходимо оборудовать гараж минимум четырьмя источниками. Особенности создания основного освещения:

Лучше устанавливать лампы парами – с левой и правой стороны от машины.
Еще можно расположить источники свет сзади и спереди от машины

Зависит вариант размещения ламп от нужд автовладельца
?Внимание! Важно провести проводку от электрощитка таким образом, чтобы каждый источник света имел отдельный выключатель.

Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик
Он должен выдерживать серьезные нагрузки.
К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А

Это говорит о необходимости выбрать счетчик, способный выдерживать подобные нагрузки.

Внимание! Очень важно выбрать схему разводки, которая будет отвечать требованиям безопасности. Лучше использовать кабель с медной жилой

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража. С его помощью можно включать и выключать отдельные ветки.

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

• Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
• Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
• Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Правила создания схемы

Проводка в гараже своими руками включает следующие компоненты:

• распределительный щит питания, лучше с УЗО;
• приборы учета;
• провода;
• осветительные приборы – лампы, прожекторы, и выключатели;
• розетки.

Если в гараже есть и другие потребители, наподобие обогревателя или тепловой пушки, они тоже включаются в схему.

Как составляют проект

Схему электропроводки разрабатывают с учетом габаритов помещения и автомобиля, места установок электрических приборов и расположения щитка. План отображают на чертеже, где указывают истинные размеры.

Чтобы рассчитать правильную схему, используют пошаговый алгоритм.

Составляют план гаража в масштабе. Для каждой стены, пола и потолка делают собственный эскиз.

1. Размечают координаты каждого осветительного прибора. Если в гараже есть подвал или смотровая яма, они оборудуются собственными светильниками. Учитывается, что для их освещения можно использовать ток сверхнизкого напряжения – 42 В и меньше. Для этого в схему включают понижающие трансформаторы. Светильники или инструменты, которые предполагается использовать в смотровой яме должны быть рассчитаны на это напряжение.
2. Отмечают место установки распределительного щитка и по схеме находят оптимальные маршруты для укладки проводов. Здесь же определяют, где удобнее установить розетки и выключатели.
3. В зависимости от количества электроприборов разрабатывают систему защиты: УЗО, реле контроля напряжения, ограничители напряжения, понижающие трансформаторы.
4. Если гараж представляет собой отдельную постройку, предусматривают заземление по контуру и указывают это на плане.

Обычно автовладельцы ограничиваются установкой УЗО в распределительном щитке. Но если проводка в гараж установлена воздушная, нужно вводить в схему ограничители напряжения – они предупреждают резкое повышение напряжения. Если гаражный бокс размещается в длинном ряду кооперативных, лучше поставить реле контроля.

Домашние мастера экспериментируя в своих гаражах, порой вызывают обрыв нуля у соседей.

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

• Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
• Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
• Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
• Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

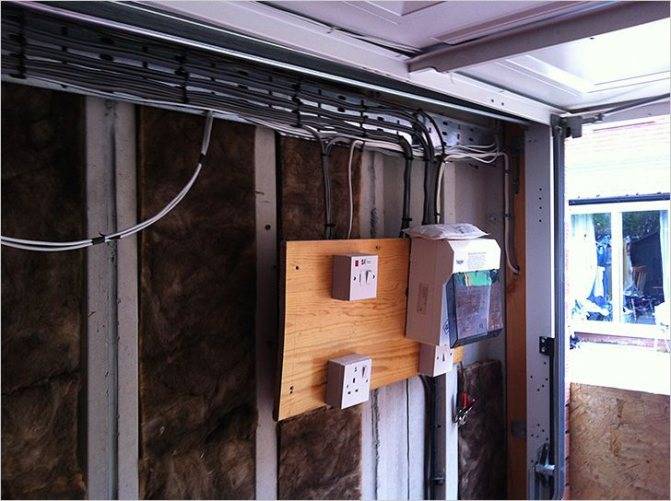

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

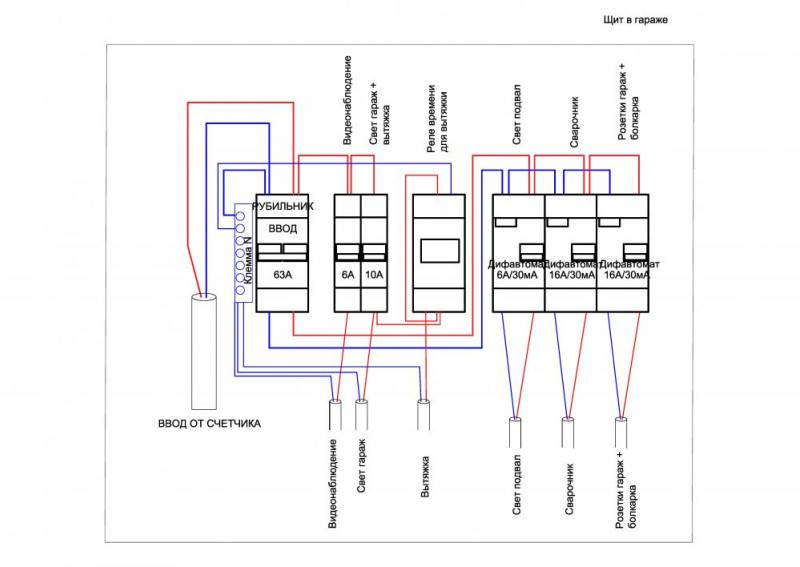

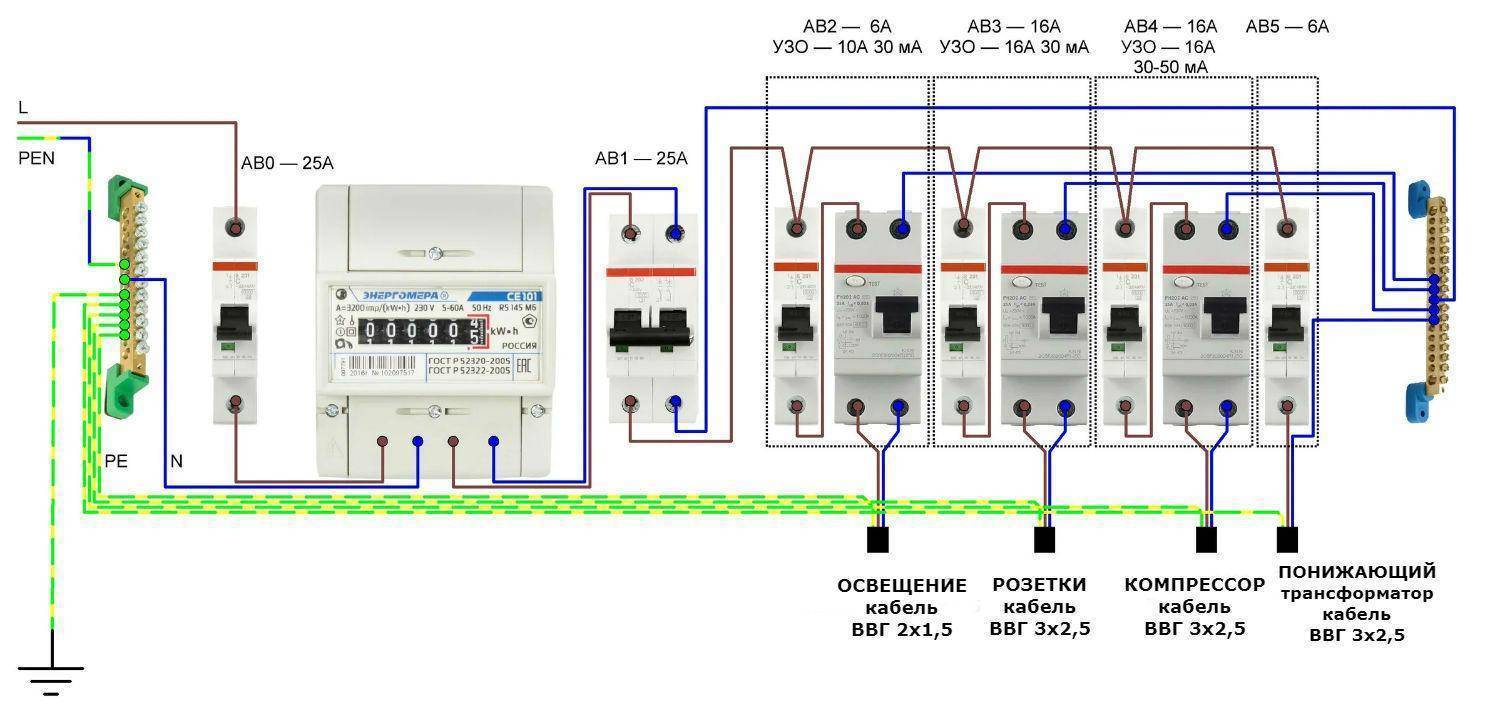

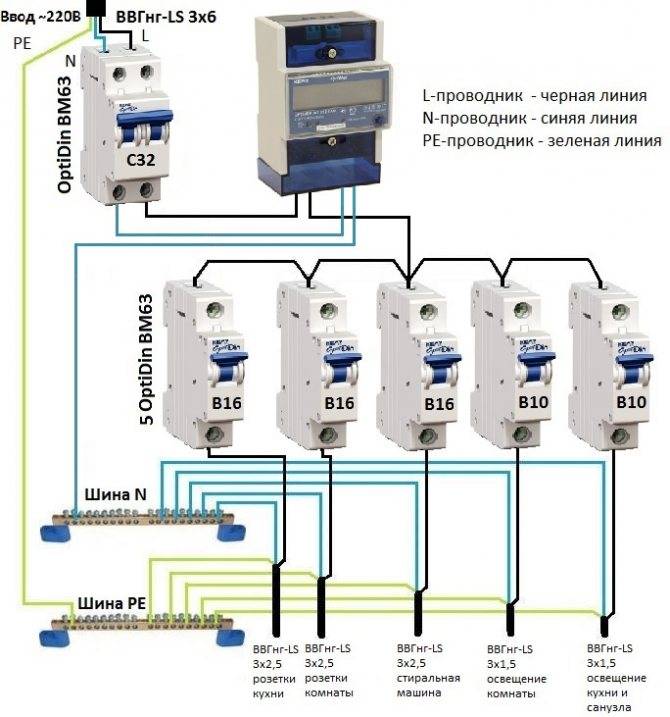

Схема распределительного электрощитка для гаража своими руками:

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения. Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

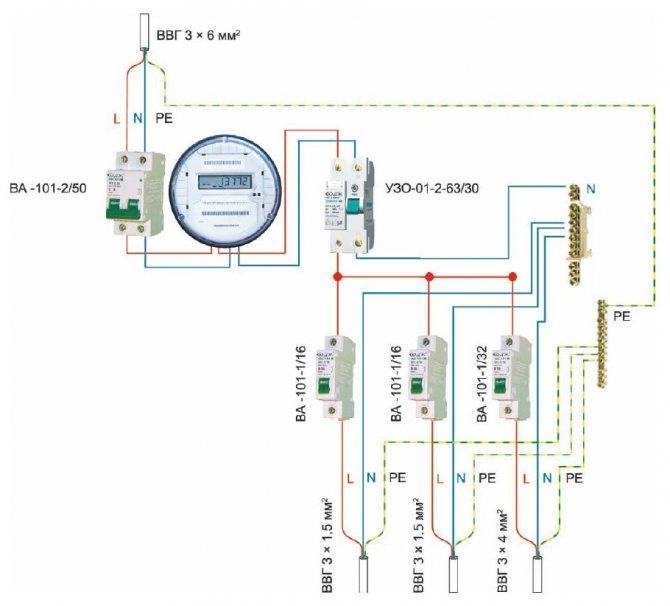

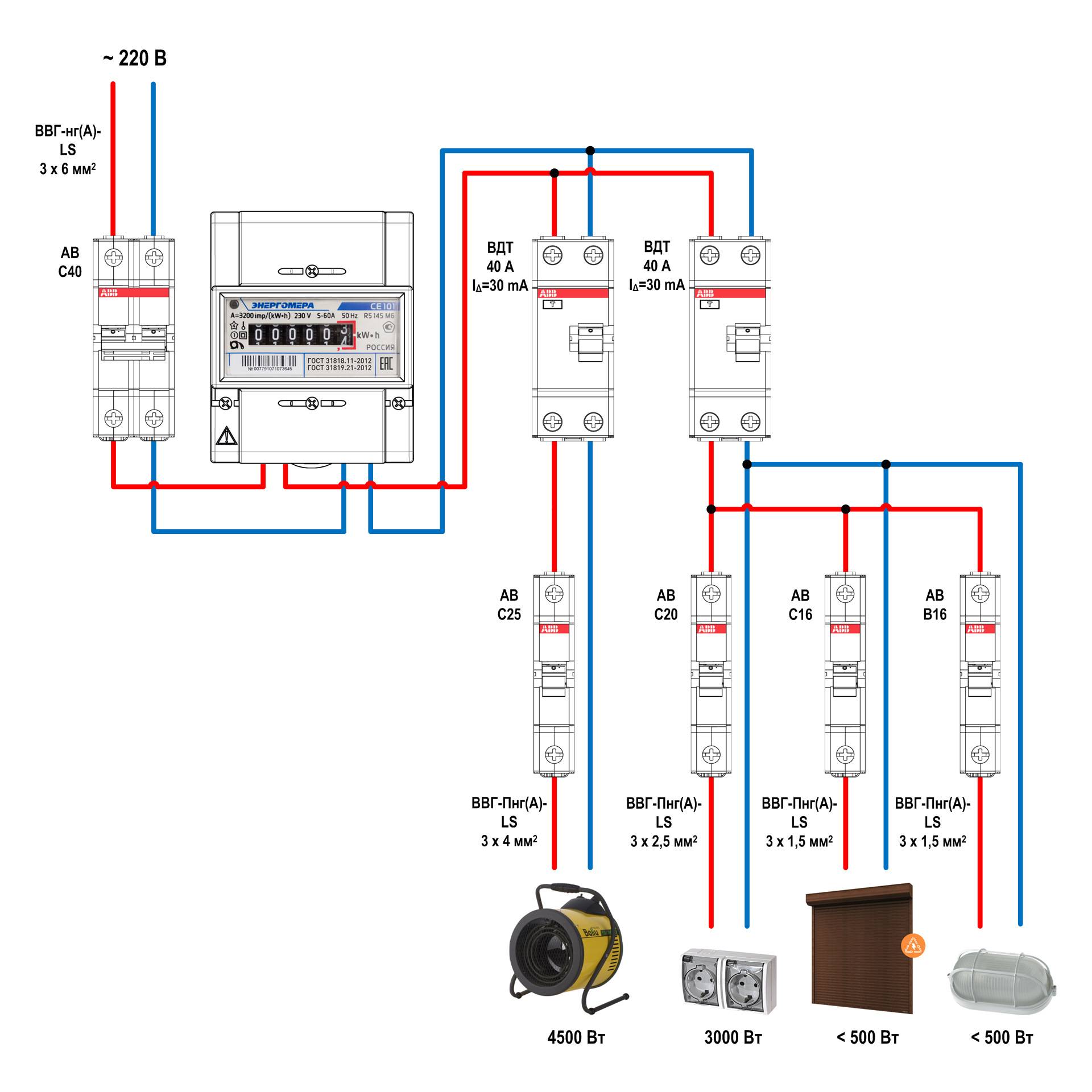

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Электрощит в гараже

Щит электрический для гаража представляет из себя панель, которая не только компактная, но и удобная, кроме того, она отличается доступностью к регулировке освещения и подачи электропитания.

• Именно такая панель способна обеспечить надежный прием тока, распределяя его в дальнейшем по помещению, т.е. по гаражу, так что не тяжело догадаться, что электрощит необходим.
• Хочется добавить, что такой щит принято изготавливать из специальных материалов, они снабжены специальной дверцей, ее можно запереть на ключ, не нужно объяснять для чего это стоит сделать. Вообще, такой щит является удобным прежде всего тем, что рубильники размещены в нем компактно.
• Как только вы пожелаете покинуть гараж, его можно полностью обесточить, точно зная, что пока вас не будет, не сможет произойти замыкание или еще что-то.

Освещение гаража

Электрический щит для гаража обеспечивает регулировку освещения в помещении. Если говорить о качественном освещении (см. Как сделать освещение в гараже самостоятельно), то знайте, обязательно нужно использовать четыре точки освещения.

Внимание: Такой тип освещения способен выполняться двумя парами, поэтому лучше всего позаботиться действительно о качественном освещении в гараже. Чтобы освещать подвал, как правило, необходимо пользоваться особым трансформатором. Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения

Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения

Чтобы освещать подвал, как правило, необходимо пользоваться особым трансформатором. Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения.

Внимание: Не забывайте, сколько бы пар в плане осветительных приборов вами не было использовано, они должны включаться правильно, т.е. отдельными выключателями, это важнейшее условие

Также нужно помнить, что не один трансформатор потребуется, важно приобрести и установить специальный электрический счетчик, он, в свою очередь, рассчитан, как правило, на более высокие нагрузки

Важно правильно подобрать счетчик, он должен выдерживать ту нагрузку, которая вам необходима

Также нужно помнить, что не один трансформатор потребуется, важно приобрести и установить специальный электрический счетчик, он, в свою очередь, рассчитан, как правило, на более высокие нагрузки. Важно правильно подобрать счетчик, он должен выдерживать ту нагрузку, которая вам необходима. Например, если у вас есть в наличии сварочный агрегат, но старого образца, то он обычно дает нагрузку в пятьдесят ампер, естественно, счетчик должен выдерживать это

Например, если у вас есть в наличии сварочный агрегат, но старого образца, то он обычно дает нагрузку в пятьдесят ампер, естественно, счетчик должен выдерживать это.

Зарядные устройства

В обязательном порядке нужно знать и о том, что каждый гараж должен оснащаться специальным зарядным устройством, причем, оно может быть не только заводского производства, но и сделанное своими руками.

• Расположить самодельное устройство можно в самом электрическом щите, а что касается питания зарядного устройства, то оно будет идти исключительно от отдельно установленного трансформатора. Но если такой возможности нет, то не стоит расстраиваться, ведь всегда при желании можно с легкостью организовать подключение зарядного устройства к тому приспособлению, которое будет отвечать за освещение помещения, поэтому проблем возникать не должно.
• Единственное, о чем нужно помнить, так это о вашем опыте в этой сфере работы, если его нет, то не стоит заниматься подобными работами самостоятельно, всегда стоит обратиться за помощью к специалистам, они помогут справиться с такой работой.
• Не забывайте о правильном расположении и силового тумблера, он должен располагаться на выходе от тумблеров, именно он дает возможность автоматического отключения тока от клемм, если возникает такая необходимость.
• Помните, что клеммы, выводящие двенадцать вольт, и созданы для обеспечения стабильной работы аккумуляторов, различных электрических моторов, расположенных в автомобиле, и переносок.
• Говоря о клеммах, выдающих двадцать семь вольт: они обычно не используются и вовсе, они предназначены для производства зарядки сразу двух аккумуляторов, нужно не забывать, что сила тока таких клемм будет вдвое меньше, нежели во всех предыдущих вариантах, а значит, нужно учитывать это.

Внимание: При подключении проводки надо использовать не скрутки, а пользоваться специальными клеммниками. Они обеспечат надежное соединение и хороший контакт

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

• Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
• Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
• Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Использование электрооборудования

Если вы любите долгое время находиться гараже и мастерить что-либо своими руками, то безусловно у вас соберется необходимый минимум электроинструмента. Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть ее перед тем, как сделать электропроводку в гараже. А чтобы правильно рассчитать сечение кабеля, необходимо точно определить, какие электроприборы будут использоваться внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент 1,2 -для обеспечения запаса мощности в 20%.

Примерная мощность электроинструментов:

Монтаж электрощитка

Самое простое решение – приобрести готовый электрощиток в гараж. Такие приборы уже отвечают всем требованиям. Однако следует знать, какое именно устройство подойдет для установки в своем гараже.

Они имеют множество отличий:

• Электрощитки выполняются в нескольких вариантах. Они могут представлять собой закрытые короба или открытые панели. Зависит выбор таких электрощитков от предпочтений владельцы гаража.
• В базовой комплектации такого оборудования имеется специальный счетчик электроэнергии.
• Для каждого помещения необходимо подбирать индивидуальный счетчик в электрощиток.

Выбор электрощитков тоже имеет несколько тонкостей:

• Внешне электрощиток представляет собой ящик с дверцей. Обычно он выполняется небольших размеров. В него встраивается выключатель входного варианта. Он нужен, чтобы имелась возможность в любую минуту обесточить определенную ветку сети.
• В электрощите имеются предохранители и счетчик. Их должно быть столько же, сколько и разводок в гараже.
• Довольно комфортно и безопасно устанавливать предохранители автоматического типа. В случае необходимости они обесточивают нужные ветки самостоятельно.
• С установкой электрощитка редко возникают сложности. Обычно прибор крепится на металлическую платформу. Кроме того, существуют и альтернативные варианты. К примеру, в качестве платформы может использоваться плита из асбестоцемента.
• Необходимо устанавливать электрощиток в гараже в месте, которое располагается рядом со входом в гараж.
• Кроме того, необходимо оборудовать подход к электрощитку таким образом, чтобы он был максимально удобным. Лучше не ставить рядом с прибором громоздкие предметы и не складывать коробки.

Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации. При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

Предназначено для защиты от поражения током утечки. Последний возникает при повреждении изоляции схемы. Особенно актуально применение УЗО в гаражах со смотровыми ямами, где проводятся работы с электроинструментами. В яме обычно присутствует повышенная влажность, увеличивающая вероятность образования тока утечки.

“>
“>

Схема электропроводки в гараже: советы по планированию

Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.

В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.

Какое устройство можно установить в гараж

Металлический учетно-распределительный навесной щит

Электрические щитки изготавливают из пластмассы и металла. Можно монтировать пластмассовый корпус, но учитывая количество металлических предметов в гараже, лучше отдать предпочтение боксу из металла, это будет более безопасно. Также стоит упомянуть о повышенной сопротивляемости механическим повреждениям.

Если гараж не отапливаемый, в воздухе периодически скапливается высокая концентрация влаги, что способствует образованию на корпусе из металла коррозии. Чтобы предотвратить развитие этого неприятного явления, климатическое исполнение щитка должно быть дополнительно оснащено УЗ. Эти устройства специально предназначены для неотапливаемых помещений и работают в диапазоне температур от -40 до +40 градусов.

Дополнительно корпус должен оснащаться запорным устройством, к болту которого подключается заземляющая деталь.

Главным образом электрощиток необходим для размещения в нем приборов защиты и электросчетчика. Прежде чем приобрести определенную прибор учета потребляемой электроэнергии, нужно у консультанта поинтересоваться, какая из представленных моделей будет исправно работать в гаражных условиях.

Самое распространенное оборудование – однофазное электромеханическое с максимальным током 50 А. Электросчетчик должен быть проверен сотрудниками РЭС и опломбирован.

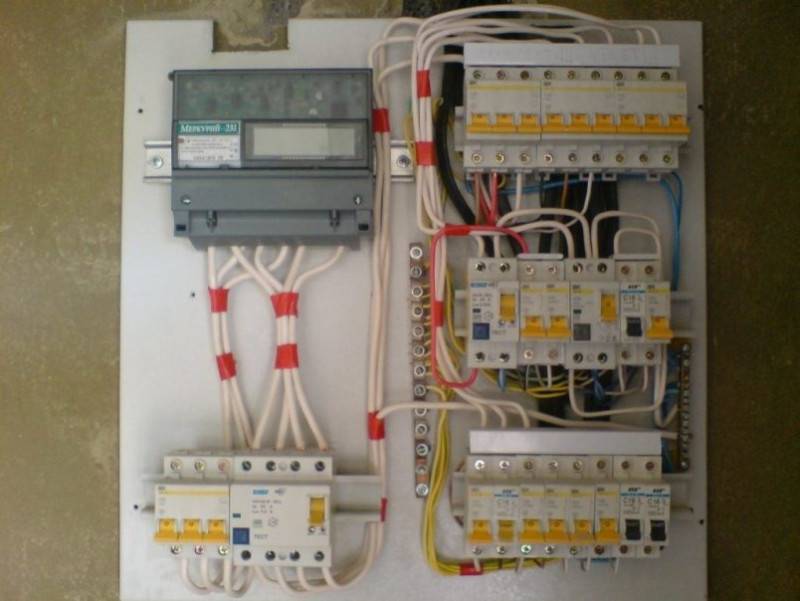

Достаточно часто владельцы гаражей при проведении электроэнергии не используют магазинный ящик для хранения в нем всех приборов управления. Чтобы сэкономить деньги, они делают электрощиток в гараже своими руками из текстолита или гетинакса. На них размещают однофазные пакетники и вешают прибор учета электроэнергии. Пакетники должны быть помещены в черные эбонитовые корпуса.

Это интересно: По каким критериям выбирают светильники при проектировании освещения?

Устройство гаражного электрощитка

Понятно, что основное предназначение электрощитка заключается в удобном и безопасном управлении системой распределения потребителей в гараже, поэтому в состав электрощитового набора обязательно входит:

• Счетчик электрический сертифицированный, с отметкой о прохождении поверки в конторе Энергосбыта;
• Прибор УЗО, защищающий человека и электроприборы от токов утечки и стока по мостикам проводимости;
• Прибор общей защиты входных цепей от короткого замыкания в проводке гаража;
• Однофазные пакетники с возможностью автоматического разрыва цепи при возникновении КЗ;
• Коммутационная панель и монтажный ящик с несколькими рядами металлических крепежных планок.

Важно! В данном случае можно собрать электрощиток для установки в гараже только для питающего напряжения в 220В. Варианты подвода и обустройства в помещении гаража трехфазного напряжения должны выполняться только специалистами РЭС, по заранее согласованному проекту

Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В.

Поэтому для любого варианта подвала в помещении гаража необходимо предусмотреть на электрощитке дополнительный понижающий трансформатор с пакетником. Для организации освещения потребуется вывод с трансформатора на дополнительный контур проводки подвала со своим заземлением.

Щиток электрический для гаража: что собой представляет

Распределительный щиток — это небольшая панель, которая применяется для установки электрооборудования, которое отвечает за обеспечение помещения электричеством. Многие считают подобные устройства удобными, так как в них устанавливаются все необходимые рубильники и механизмы. Это, в свою очередь, упрощает отключение гаража от электричества, в случае острой необходимости.

При изготовлении электрощитов используют легкие материалы. Большинство моделей снабжается спец дверцами, которые можно закрывать на ключ. Они помогают предупредить неожиданный контакт с электрооборудованием, находящимся внутри под напряжением. Отдельные модели обладают дверцами, которые закрывают щит герметично. Это защитит распределительный оборудование от сырости и осадков, если он установлен извне помещения.

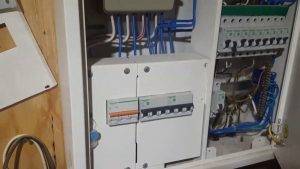

Варианты щитков в гараж.

Сборка электрощитка

Электрощиток

Для сборки понадобятся следующие инструменты:

• стандартный набор инструментов (молоток, отвертки, плоскогубцы);
• дрель и сверла;
• крепежные элементы (дюбеля, саморезы).

Вначале шкаф необходимо подготовить к эксплуатации согласно прилагаемой инструкции. После этого в него устанавливаются предохранители и счетчик. Все приборы в щитке соединяются при помощи перемычек. Корпус шкафа должен быть подключен на контур заземления при помощи заземляющей перемычки или на металлический каркас гаража.

Монтаж оборудования

Потом готовится место установки электрощитка. Оно не должно быть отдаленным от точки захода наружного кабеля. Высота установки щитка должна быть не менее 1,4 м от пола гаража.

Стоит отметить, что подвод кабеля с наружных сетей к самому гаражу, где установлен электрощиток, осуществляет сотрудник службы электросети. Только после этого можно приступать к разводке электрической сети в гараже с соблюдением требований по электробезопасности.
