Как сделать и вмонтировать удлинитель потока своими руками: Пошаговая инструкция

Устройство и применение удлинителя потока

По сути своей удлинитель потока – это продолжение подводки (обычно обратной), заведенное на определенное расстояние внутрь полости радиатора. Физический смысл его использования заключается в смещении точки выхода теплоносителя из отопительного прибора. Устройство обычно применяется в 2-х случаях:

Оно является частью специального узла подключения;
При боковом одностороннем подключении радиатора.

В случае использования узла подключения трубка служит для увеличения расстояния между подающим и обратным патрубком узла – при отсутствии разделительной шайбы (устанавливается между секциями, к которым подключены патрубки узла) теплоноситель будет двигаться по кратчайшему пути и практически не поступать в секции.

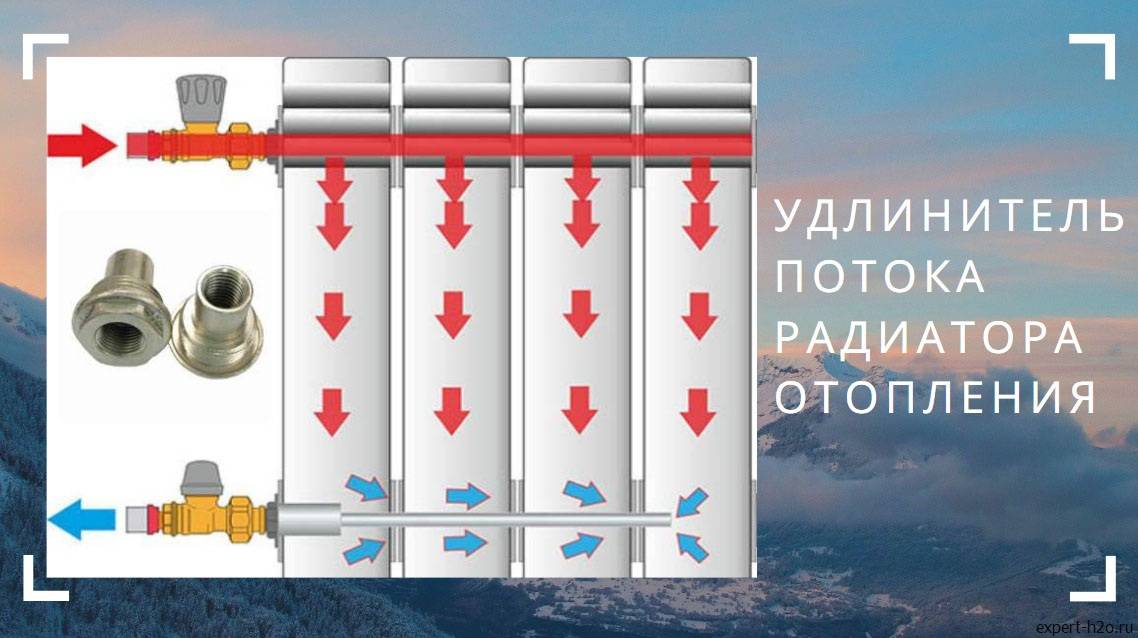

Во втором случае – при одностороннем боковом подключении – часто наблюдается нормальный нагрев первых по порядку 3 – 4 секций – последующие прогреваются хуже. Это обусловлено гидравликой потока – вода движется по пути наименьшего сопротивления и в удаленные секции поступает меньшее количество теплоносителя, особенно часто это явление наблюдается при большом числе секций – более 10. При установке удлинителя происходит имитация подключения батареи по диагональной схеме – точка выхода теплоносителя смещается в противоположный подаче угол радиатора, эффективность работы устройства повышается.

Конструктивно зонд (удлинитель) узла подключения представляет из себя трубку, присоединяемую к патрубку узла.

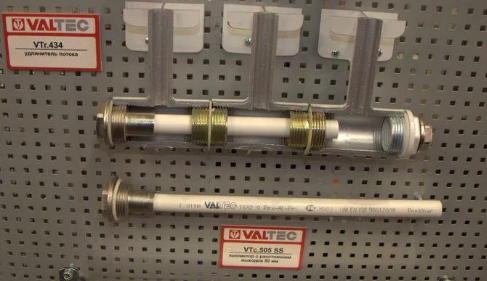

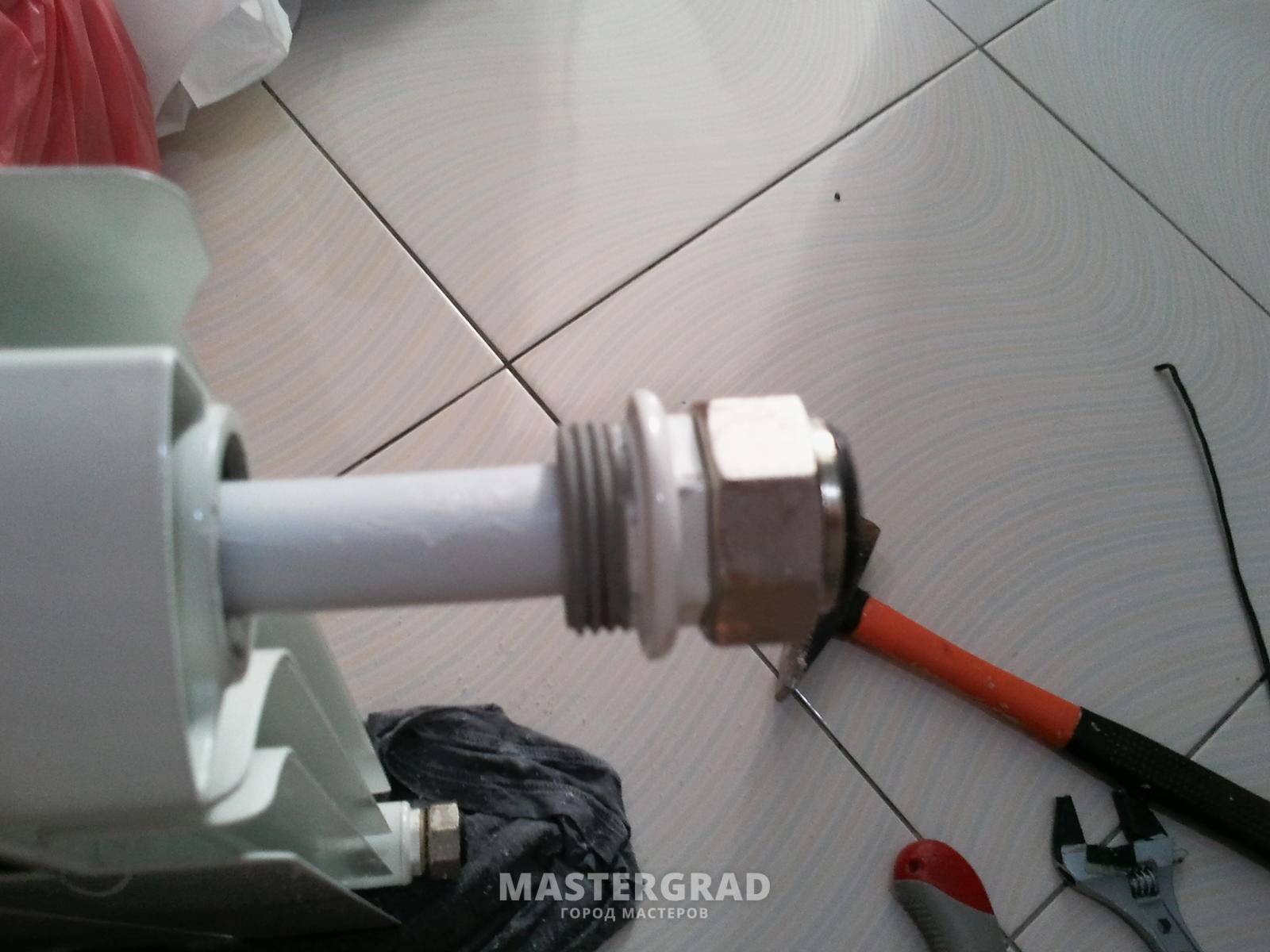

Другой тип удлинителя – проходная заглушка с резьбовым патрубком. Заглушка устанавливается вместо стандартной заглушки, в резьбовой патрубок вворачивается труба из полимера или меди и вводится внутрь коллектора батареи.

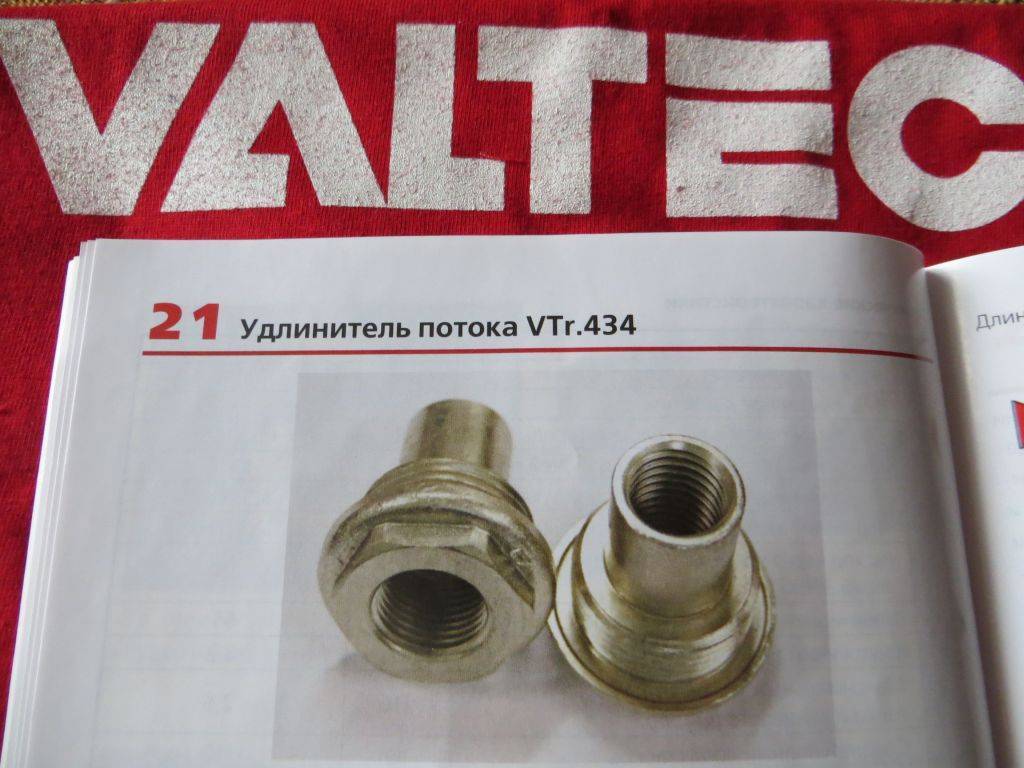

Этот тип удлинителей можно приобрести в заводском исполнении, стоимость его варьируется от 250 до 300 рублей, в некоторых случаях изделия изготавливают самостоятельно.

Как сделать удлинитель потока для радиатора

Удлинитель своими руками

При самостоятельном изготовлении лучше использовать медную трубу

Сделать такую конструкцию самому несложно при наличии всех требуемых комплектующих и подходящем типе подключения батареи. Краны, посредством которых подсоединяется радиатор, должны быть шаровыми и оборудоваться американками. Их нужно перекрыть и слить воду. Затем можно приступать к монтажным работам.

Порядок действий:

С одной из боковых сторон располагается верхняя футорка. Ее необходимо открутить вместе с вмонтированным туда элементом разъемного крепления. Делать это надо аккуратно, чтобы не нанести ущерба красящему покрытию. Затем целесообразно произвести замену кругляша из силикона. Можно демонтировать отопительную батарею полностью, если это представляется более удобным для работы.
Приступают непосредственно к сборке удлиняющей конструкции. Подрезанную специальным инструментом трубку потребуется спаять с втулкой. Сначала ее прочищают изнутри от налета и грязи посредством ерша. В качестве флюса хорошо подойдет паяльный жир. Маленькой кистью его наносят сверху на деталь, имеющую меньший диаметр. Затем один элемент вставляют в другой и подтирают излишки жира. Место стыка начинают нагревать горелкой до возникновения серебристого оттенка.
После этого к нему прикладывают припой. Если нагрев произведен корректно, припой размягчается от высокой температуры, затекает в участок стыковки и заполняет пространство. Когда это произойдет, нужно выждать не менее минуты, пока расплавленный металл окончательно не застынет.
Американка с очищенными внутренними стенками имеет диаметр 1,9 см. У муфты он несколько больше. Для удаления избытка можно воспользоваться небольшим напильником. Нужно делать это аккуратно, чтобы не повредить детали. Для забивания можно воспользоваться деревянными прокладками.
С длиной трубки иногда приходится экспериментировать. Иногда оптимальной оказывается протяженность до середины радиатора, но предпочтительнее начать с большей. В случае надобности избыток длины можно отрезать позже.

Необходимые инструменты и материалы

Монтаж удлинителя потока в радиатор

Нужно подобрать отрезок трубы, который будет выполнять функцию удлинения. Толщина ее стен должна быть не менее 1 мм, а сечение – 1,8 см. Длину берут примерно равную протяженности самой батареи отопления. Если потребуется, в будущем ее можно укоротить

Важно не забывать о запрете на установку медных элементов в одну конструкцию с алюминиевыми (в том числе с биметаллическими радиаторами с деталями из этого металла). Игнорирование этого правила чревато разрушением всех вступающих в реакцию частей системы

Для монтажа также потребуется приготовить следующие детали и инструментарий:

Прямую муфту для пайки с наружным диаметром 2 см.
Труборез, позволяющий ровно отрезать кусок удлинителя требуемой длины без деформации металла. При работе с этим инструментом заготовка держится под прямым углом. Когда обрезка будет завершена, щеткой можно убрать неровности.
Фаскосниматель. С его помощью ликвидируют заусенцы в прилежащих к концам местах отрезка трубки.
Ершик из металла и жесткую щетку.
Устройство для расширения труб.
Припой.
Горелку для пайки. Подойдет простое устройство небольших габаритов, заправить его можно газом, используемым для зажигалок.

Установленную в соединении силиконовую прокладку также стоит заменить на свежую.

Как подобрать сгон

При выборе сгона требуется учитывать:

вид соединительного фитинга;
материал изготовления фитинга;
технические параметры.

Разновидности сгонов

Произвести классификацию сгонов можно по следующим признакам:

в зависимости от конструктивного исполнения различают:

прямой сгон, предназначенный для монтажа на ровном участке магистрали (рисунок выше);
угловой сгон, предназначенный для участков с необходимостью смены направления трубопроводной системы;

Фитинг для смены направления магистрали

Прямой и угловой сгоны отличаются исключительно по виду и предназначению. Все остальные параметры полностью идентичны.

в зависимости от сферы применения различают:

компенсирующие сгоны. В большинстве случаев такие устройства устанавливаются в местах подключения сантехнического или газового оборудования, радиаторов отопления, так как позволяют компенсировать отклонение труб в пределах 5 см;
короткие и длинные сгоны, применяющиеся для подключения иного оборудования трубопроводной системы.

Разновидности сгонов для трубопровода

Многие, особенно начинающие сантехники, причисляют к разновидностям сгонов такие фитинги, как бочата и резьбы. Однако данное утверждение ошибочно.

Бочонок представляет собой отрез трубы с резьбой на концах. В отличие от сгона на трубу с обеих сторон наносится одинаковая по длине и размерам резьба. Предназначается такое устройство для соединения труб без сварки.

Фитинг для соединения труб между собой

Резьба – это фитинг, изготовленный из отреза трубы с резьбой на одном конце. Устройство применяется для присоединения иных видов резьбовых фитингов в водопроводную, газопроводную или отопительную систему.

Устройство для монтажа резьбовых фитингов

Подбор материала изготовления

Для изготовления сгонов используются такие материалы, как:

углеродистая сталь. Стальные фитинги отличается невысокой стоимостью и большим запасом прочности. Однако из-за сильной подверженности коррозии их монтаж производится преимущественно на системы газоснабжения;
оцинкованная сталь. Такие фитинги не подвержены образованию коррозийного налета, поэтому могут применяться в системах водоснабжения, в том числе и питьевого водопровода и отопления, а также на иных трубопроводах в местах возможного воздействия атмосферных осадков;
нержавеющая сталь. В отличие от оцинкованных фитинги из нержавеющей стали отличаются большей стоимостью и преимущественно предназначаются для питьевых водопроводных систем, а также для соединения труб в земле;
латунь. В настоящее время из-за высокой стоимости практически не используется.

Латунный сгон для трубопроводов

Определение технических параметров

Металлические сгоны изготавливаются в соответствии с ГОСТ 8969-2010. При подборе параметров следует учитывать:

вид резьбы. Сгоны могут быть с левой резьбой или с правой, с внутренней резьбой или с внешней резьбой. Подбор данного параметра осуществляется на основании данных оборудования, которое требуется подключить при помощи фитинга;
условный проход фитинга в соответствии с диаметром трубопроводной магистрали;
размер нанесенной на фитинг резьбы.

Стандартные размеры металлических сгонов в соответствии с ГОСТ

Все технические параметры указываются в маркировке фитинга, которая наносится в соответствии с ГОСТ 8969-75. Например, Сгон40-Ц ГОСТ 8969-75 указывает, что фитинг изготовлен из оцинкованной стали (Ц) в соответствии с техническим регламентом и имеет условный проход 40 мм.

Источник

Как самому сделать удлинитель

Многие производители выпускают готовые удлинители потока для батарей. Можно найти и купить такое приспособление. Но в целом реально сконструировать его самостоятельно. Это возможно при наличии необходимых приспособлений и подходящем типе подключения радиаторов отопления.

Основное приспособление, которое вам понадобится – трубка. Обычно используют медные изделия. Какой должна быть ее длина? При боковом подключении батареи режим циркуляции воды такой: в части устройства скорость меньше, поэтому ниже расход в единицу времени и объем теплоотдачи.

Подобное движение теплоносителя имеет еще один эффект. В зоне небольшой скорости со временем скапливаются отложения. Отсюда вывод: при длине трубки меньшей на 6-8 см от длины радиатора эффект накопления отложений переместится в противоположный край. Таким образом, засоры появятся в области подключения подводки. Необходимо брать трубку длиной 50% от радиатора.

А теперь рассмотрим порядок действий по установке удлинителя потока:

С одной боковой части батареи отопления находится верхняя футорка. Открутите ее вместе с установленным там элементом разъемного крепления. Далее очень желательно заменить силиконовую прокладку. Если есть возможность полностью снять отопительный прибор, поступите таким образом.

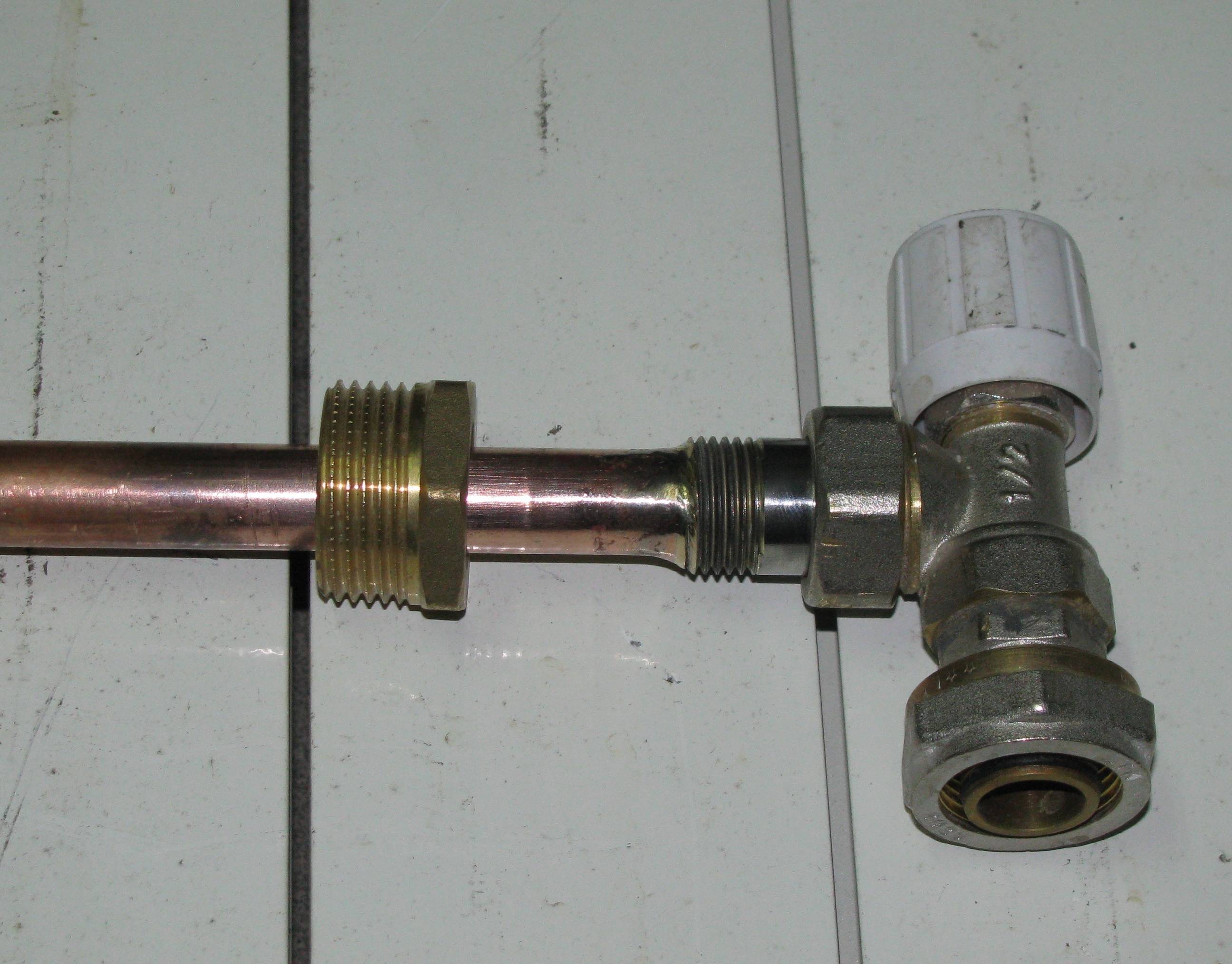

Теперь пора собрать удлинитель. Возьмите медную трубку и изнутри очистите ее от налета и грязи. Теперь необходимо спаять это изделие с втулкой. Небольшой кистью нужно нанести на трубку и втулку флюс для пайки. Много вещества использовать не стоит, иначе лишнее затечет в трубу и застынет там. В дальнейшем из-за капель флюса будут появляться шумы во время движения теплоносителя по радиатору.
Самодельный удлинитель потока пока вставьте в трубу, а выдавленный флюс удалите салфеткой либо ветошью.
Концы трубы прогревайте газовой горелкой до той поры, пока припой не станет серебристым. Это укажет на готовность флюса.
Теперь приложите припой к стыку труб. В это время флюс начнет плавиться и заполнять микроскопические пустоты.
Завершить пайку необходимо в тот момент, когда из флюса начнут образовываться капли. После такого явления подержите концы труб прижатыми еще примерно 1-2 минуты.

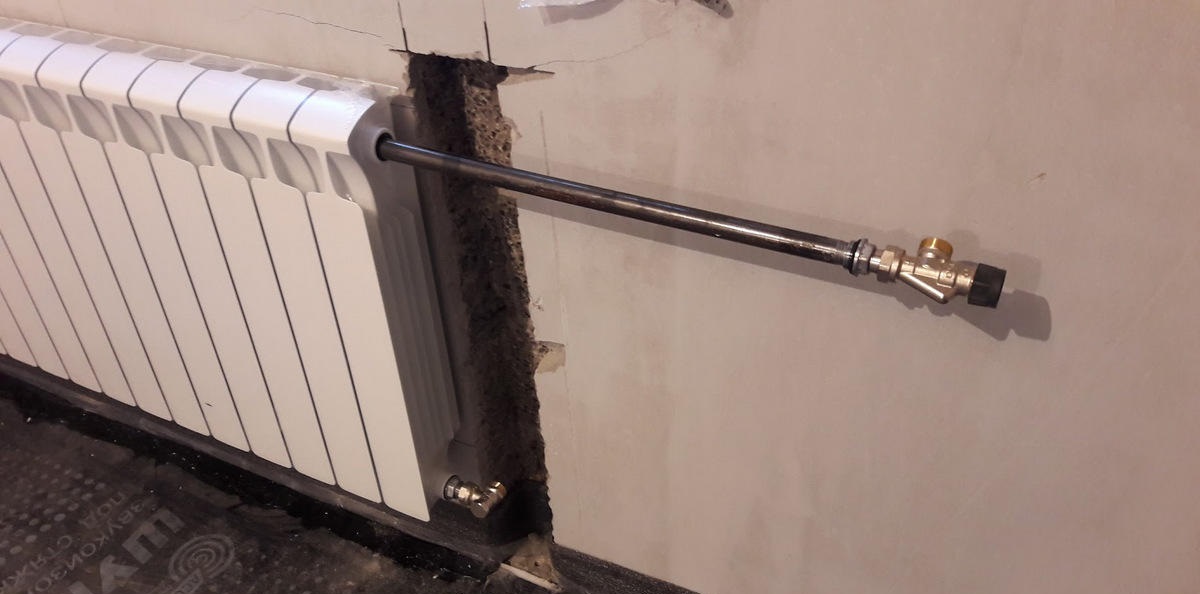

На этом работу можно считать законченной. Теперь вставьте самостоятельно сделанный удлинитель в батарею и закрепите снятые элементы.

На заметку. Тема с удлинителями из медной трубки актуальна для биметаллических приборов. С алюминиевыми такого не получится, поскольку эти два металла вступают в реакцию друг с другом и разрушаются. Помните об этом, чтобы случайно не испортить батарею.
