Как сделать калитку из профнастила своими руками: Пошаговая инструкция – Обзор

Что следует учесть при выборе профнастила для изготовления калитки в заборе

Чтобы правильно и качественно установить любые садовые конструкции, нужно внимательно отнестись к выбору строительного материала. Устройство калитки или двери с применением профлиста – надежный способ получения привлекательной конструкции с продолжительным эксплуатационным сроком и следующими неоспоримыми достоинствами:

незначительный вес;
доступная стоимость большинства типов профиля;
устойчивость к температурным изменениям;
быстрота, доступность и легкость самостоятельного монтажа;
высокие показатели прочности на изгиб.

Профлисты, выпускаемые под маркой RN-20 используются при изготовлении заборов и отличаются наличием специального желобка для стока вод. Ширина стандартного листа составляет 110 см. Профлисты марки НС-35 и НС-44 обладают высоким уровнем прочности благодаря наличию дополнительных рёбер жесткости. Такой материал характеризуется более высоким качеством, что отражается на стоимости.

При изготовлении профилированных листов используется высококачественная сталь, которая покрывается тонким полимерным слоем с двух сторон. Защита от ржавчины обусловлена использованием метода оцинковки. Благодаря полимерному покрытию отмечается улучшение защиты от воздействия окружающей среды, а также повышение герметизации и звукоизоляции. Качественный материал имеет низкие показатели сбора статического электричества на всех плоскостях.

Конструкции створок

Как построить ограждение из профнастила

Чтобы рассчитать свои возможности, каждому владельцу земельного участка интересно узнать, сколько стоит забор из профнастила. Сначала необходимо определиться с высотой забора, затем измерить периметр участка. Зная ширину материала, его цену, длину забора и сделав несколько математических расчетов с данными параметрами, вы получите результат — необходимое количество материала и его стоимость.

Забор из красивого серого профилированного металла

Существует два способа установки ограждения: с фундаментом и без него. Второй вариант значительно ускоряет рабочий процесс. Но забор из профнастила с фундаментом более надежен, да и выглядит он респектабельно.

Два способа установки ограждения: с фундаментом и без него

При всех своих достоинствах профнастил является простым материалом. Поэтому украшение данного ограждения декоративными элементами из дерева, кирпича или камня будет уместно в данном случае. Удачным вариантом станет, например, забор из кирпича и профнастила.

Забор из профнастила – это отличное решение для людей, которые хотят в кротчайшие сроки возвести ограждение на своем участке

Профнастил обладает большой парусностью. Поэтому листы должны крепиться на вертикальные столбы. Данные элементы ограждения выполняются из разных материалов. Забор из профнастила с кирпичными столбами относится к элитным сооружениям, имеет респектабельный внешний вид. Для такого забора необходим железобетонный ленточный фундамент.

Забор из профлиста — посильная задача, которую можно решить без привлечения специалистов

Если разговор о выполнении работы собственными силами, то лучше выбрать более простой вариант. Например, забор из профнастила со столбами из труб. Здесь присутствует простой монтаж и невысокая цена.

При покупке профлистов обязательно обратите внимание на цену – здесь не стоит экономить

Забор из профнастила с окантовкой каждой секции

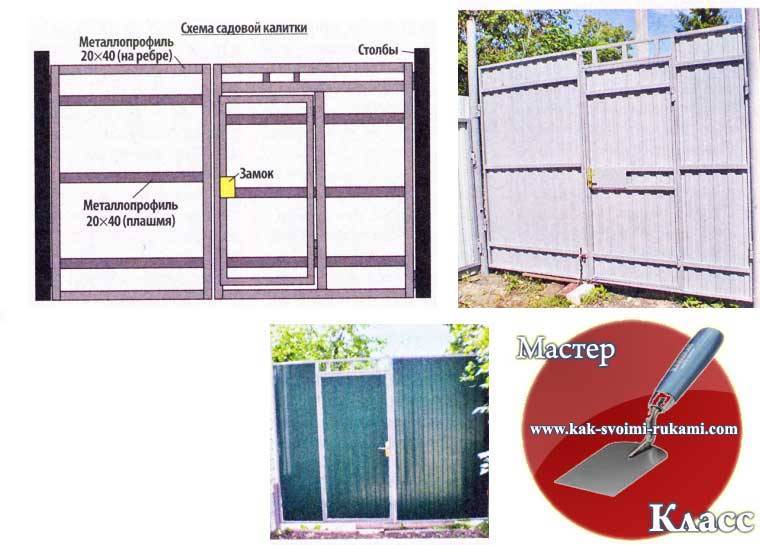

Калитка своими руками – вариант 3

По этой причине калитке, я считаю, необходимо уделить особое внимание. Я же хочу предложить свой способ. В моем случае стандартный лист заборного профнастила (2x1,25 м) не просто прикрепляется саморезами к заранее приготовленному каркасу, а как бы вставляется в рамку из металлопрофиля

Для этого металлопрофиль (25x40) по контуру калитки ставится на ребро, а перемычки (20x40) внутри привариваются, наоборот, плашмя. Так создается небольшое углубление, куда и укладывается лист профнастила, ко-

В моем случае стандартный лист заборного профнастила (2x1,25 м) не просто прикрепляется саморезами к заранее приготовленному каркасу, а как бы вставляется в рамку из металлопрофиля. Для этого металлопрофиль (25x40) по контуру калитки ставится на ребро, а перемычки (20x40) внутри привариваются, наоборот, плашмя. Так создается небольшое углубление, куда и укладывается лист профнастила, ко-

торый оказывается как бы в рамке. Согласитесь, в таком варианте калитка смотрится гораздо интереснее. На фото приведены два вида – снаружи и изнутри. Также привожу схематический чертеж. На фотографиях и на чертеже хорошо видна вся незамысловатая конструкция калитки. Причем размер никакой роли не играет.

Калитка снабжена удобным врезным замком с ручкой-защелкой, а сами ворота при необходимости легко открываются на всю ширину.

Почему я решил опубликовать свою заметку? Да потому, что ко мне приходило уже много людей с нашей улицы, и всех интересовали некоторые детали моей калитки, а именно – как я закрепил листы внутри каркаса. Поэтому делаю вывод, что калитка моя людям понравилась и есть желающие повторить ее конструкцию в своем хозяйстве. Удачи!

Юрий Вадимович Владимирская область г. Вязники

Красивая калитка своими руками

Какие бывают калитки

Начнем с теоретической части. И тут на первом месте стоит классификация калиток. Ведь, и вправду, нельзя сравнить входную створку, которая изготавливается для защиты участка от посторонних глаз с декоративным изделием, задача которого сводится только к организацией прохода на ту или иную зону вашего двора. Тут уж ни о какой фундаментальности и речи идти не может.

Исходя из этого, можно провести следующую фильтрацию:

Калитки бывают

Наружными

Это те, что устанавливаются в ограждающий участок забор. Как правило, в нашей стране такие изделия предпочитают делать непрозрачными и довольно массивными. В качестве обшивного материала выбирают деревянный массив, сталь, профлист, иногда художественную ковку в комбинации с поликарбонатом. Наружные калитки – это в подавляющем большинстве случае дорогие изделия, снабженные запорным устройством.

Садовыми

А вот садовые калитки – это скорее таки элемент декора, задача которых состоит только в том, чтобы показать начало новой функциональной зоны участка. Прятаться тут не от кого, а потому и в качестве обшивного материала выбирают такие прозрачные материалы как штакетник, ковку или даже сетку рабицу. Но может быть вариант и из закрытой обшивкой, но в этом случае калитку, как и сам палисад делают невысокой, скорее символичной.

Но это по назначению. Гораздо интереснее провести деление по типу использованного конструкционного материала. Тут существует только две правды: металл или <style=»font-weight: bold;»>дерево.

Самым популярным материалом сегодня является металлическая профильная труба. Да оно и понятно. Легкая, надежная, проста в обработке. В принципе, изготовить простейшую калитку на металлическом каркасе сможет любой, кто хотя бы немного знаком со сварочным аппаратом. Радует и разнообразие обшивок для таких калиток.

Профнастил
Металлический лист
Дерево
Поликарбонат
Пластик
И та же художественная ковка

Выбирай – не хочу.

Намного скуднее выбор будет у калиток с деревянным каркасом. Если разобраться, то уместным там будет все то же дерево, ну иногда пластик или карбонат, но это только в плане исключения, а потому такие створки обычно используются для сада. А что? Стоят дешево, никакого профессионального инструмента для изготовления не требуют, а выглядеть могу очень даже ничего.

Но есть и другой тип деревянных калиток. Эти без сомнения элитные изделия изготавливаются из цельного деревянного массива и для прочей солидности украшаются художественной ковкой. Такую калитку не грех поставить и в качестве входной, она будет выглядеть даже по презентабельней от металлической.

Но мы все же будем делать калитку из металлопрофиля. Все-таки она на порядок долговечнее, да и что ни говори, надежнее.

Необходимое оборудование и инструменты

В процессе работы понадобятся:

Веревка, деревянные колышки, рулетка и уровень – для проведения разметки.
Лопата или садовый бур, трамбовка – для установки столбов.
Болгарка и круг по металлу – для резки металлопрофиля на подходящие по размеру сегменты.
Сварочный аппарат, электроды, защитная маска – для соединения деталей каркаса, крепежа готовой рамки к столбам.
Шуруповерт с саморезами – для фиксации профнастила.
Щетка по металлу, шлифовальная машинка – для зачистки деталей от ржавчины, сварочных швов.
Кисть, валик или краскопульт – для покраски, грунтовки металлических элементов.

Пригодится молоток, дрель со сверлами по металлу. При бетонировании опор понадобится строительный миксер, чтобы ускорить замес раствора.

Рекомендуем ознакомиться: «Панели для имитации кирпичных столбов».

Собираем и варим раму

Одним из основных этапов изготовления калитки из металлопрофиля является сборка и сварка рамы. Рама служит основным конструктивным элементом, на котором будут установлены все остальные детали калитки.

Для начала необходимо выбрать подходящий тип профнастила для рамы. Учитывайте размеры и цвет профиля, чтобы он гармонично сочетался с остальными элементами калитки. Также учтите факторы, такие как прочность и устойчивость материала к коррозии.

Следующим этапом является подготовка необходимых материалов и инструментов:

Профильная труба нужных размеров для изготовления рамы.
Инструменты для нарезания и сварки профильной трубы (труборез, сварочный аппарат и т. д.).
Оборудование и инструменты для установки рамы (винтовая шпилька, болты, гаечные ключи и др.).
Дополнительные детали, такие как замок, столбы и фурнитура для калитки.

После подготовки всех необходимых материалов и инструментов можно приступить к сборке рамы:

Сделайте чертеж рамы, определите ее размеры и конструкцию.
Отрежьте профильную трубу нужной длины для вертикальных и горизонтальных элементов рамы.
На сварочном столе или другой рабочей площадке соберите раму, соединяя отрезанные трубы сваркой.
Убедитесь в правильности соединений и прочности рамы.

После сборки рамы приступите к установке ее на опорные столбы:

Выберите место установки рамы и столбов.
Отмерьте необходимое расстояние между столбами и расположите их по этим отметкам.
Подготовьте столбы к установке, защищая их от коррозии, например, наносите антикоррозийное покрытие.
Установите столбы в заранее подготовленные отверстия в земле или фундаменте.
Прикрепите раму к столбам с помощью фурнитуры и инструментов.

После завершения сборки и установки рамы можно приступать к добавлению дополнительных элементов калитки, таких как замок, обшивка из профнастила и др

Важно учесть все необходимые размеры и детали для их правильной установки

Конструкция ворот

Статьи по теме

Но батарея может отключиться в как сделать калитку из металлопрофиля момент. Электромагнитные — чаще устанавливаются на входные двери в многоэтажный дом.

Чтобы установить такой механизм на калитку, потребуется профессиональная помощь. Различные виды замков для калитки Специалисты советуют монтировать на калитку врезной или накладной механизм. Такие замки предназначены для установки на металлический профиль.

Калитка . Самый простой способ..

Накладной замок — это недорогой и простой в монтаже механизм. Для его как сделать калитку из металлопрофиля потребуется: произвести разметку механизма на калитке и отверстий входа на коробке; сверление отверстий для крепежных как сделать калитку из металлопрофиля замок фиксируется шурупами к полотну, на этом этапе монтируются планки при их нажмите сюда ; устанавливаем ручки как сделать калитку из металлопрофиля прочие дополнительные элементы запорного замка.

Изготовление каркаса калитки из профтрубы

Установка калитки из профнастила с накладным замком завершена успешно. Монтаж врезного механизма производится при наличии внешнего и внутреннего полотна. При этом сваривается каркас из труб большого сечения. Это необходимо для установки механизма в полость трубы.

В противном случае потребуется наварить на каркас металлический короб. Защита замка калитки как сделать калитку из металлопрофиля воды Монтаж врезного замка производится по той же схеме, что и накладного.

Установка

Перед началом установки каркаса нужно выкопать ямы для опор. Для этого можно использовать обычную лопату. Вкопать опорные столбы нужно на глубину около метра. Так конструкция будет устойчивой. Главное сделать это точно вертикально. В качестве опорных столбов уместно использовать квадратную трубу размером 60*60 мм. После того, как вы установили столбы, стоит залить ямы раствором цемента, желательно, чтобы он содержал в себе крупные камни.

После того, как раствор высох, можно приступать к монтажу самого каркаса. В этом вам нужна будет помощь. Привариваете навесы к столбам и шлифуете швы сварки. После всего их следует также прогрунтовать и покрасить.

О способах изготовления распашной конструкции

Распашные ворота можно изготовить:

Используя одну створку: одностворчатый вариант металлических ворот.
Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.

В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.

Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.

Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.

Инструкция по монтажу и изготовлению калитки

Чтобы весь рабочий процесс проходил согласно правилам, технологии и без заминок, вам необходимо следовать небольшой пошаговой инструкции, которая поможет проделать работать очень быстро и на должном уровне качества.

Создавая более габаритную калитку, учитывайте, что увеличение массы створки может повлечь за собой износ замков и петель полотна.

Итак, весь процесс будет проходить по такому плану:

Подготовительный этап.
Установка всех опор для калитки из профнастила.
Создание и закрепление каркаса на столбах.
Установка замка и ручек своими руками.
Обшивка конструкции листом из металлопрофиля своими руками.

Давайте скорей перейдём к работе и получим долгожданное изделие из металлопрофиля согласно нашей нарисованной схеме. Начинаем с подготовки территории, так как материал и инструменты мы уже подготовили на прошлом этапе.

Подготовительный этап

Чтобы работа проходила гладко, удалите все кустарники, пни, очистите площадку от мусора и прочего ненужного хлама. Вся рабочая площадка должна быть пустая, там должны быть только материалы, инструменты и лично вы.

После того как вы зачистите участок своими руками, начинайте разметку точек, где будут установлены столбы и выкопайте под них ямы глубиной один метр, если калитка не выше чем 1.7 метра. Для больших конструкций яму следует подготавливать немного глубже.

Обустройство фундамента и опор

При монтаже столбов, чаще проверяйте уровень во избежании перекоса

Подготовив участок и отверстия под столбы, можно приступать к их установке. Для этого нам потребуются круглые трубы, диаметром примерно сто-сто пятьдесят миллиметров, с толщиной стенки не меньше чем пять миллиметров.

Столбы устанавливаются на самое дно, которое следует усыпать щебнем и утрамбовать. После того как вы выставили опоры точно по уровню, их можно заливать бетоном и оставить до полного высыхания на двое-трое суток.

Лучше не спешить и оставить на больший период, так бетон успеет лучше окрепнуть и не деформируется в процессе строительства.

Сборка каркаса

Собирать каркас мы будем в следующей последовательности:

Измерение и отрезка труб своими руками, соответственно нарисованной схеме.
Затем трубы для калитки из профнастила выкладываются на ровной поверхности и свариваются в форме прямоугольника.
Для усиления, приваривается диагональная перемычка.
Следуя точным размерам, на одну сторону привариваем верхнюю часть завес, которая будет одеваться на штырь, приваренный к опорам.
Окрашиваем каркас понравившейся вам краской по металлу и оставляем высыхать, обычно краска по металлу полностью высыхает за несколько часов.

Установка замков

Установка замков происходит довольно легко и быстро. В зависимости от того какой у вас замок, может потребоваться установка дополнительного элемента – пластины, которая послужит для него опорой. В противоположной от завес боковой трубе, сверлим отверстия для стержней нашего замка, тоже делаем и в столбе.

Замок легко разметить если намазав зубной пастой или помадой. Закройте и откройте — и на столбе появится отпечаток места, где находиться паз.

Замок укладываем на пластику и прикручиваем либо привариваем. Если замок идёт без ручек, тогда они прикручиваются отдельно к боковой трубе. Для этого также сверлим сквозное отверстие и устанавливаем нашу ручку.

Навешививание полотна

После того как все элементы закреплены на каркасе, его можно устанавливать на своё законное место. Лучшим методом правильно и ровно установить калитку, является её монтаж прямо возле столбов.

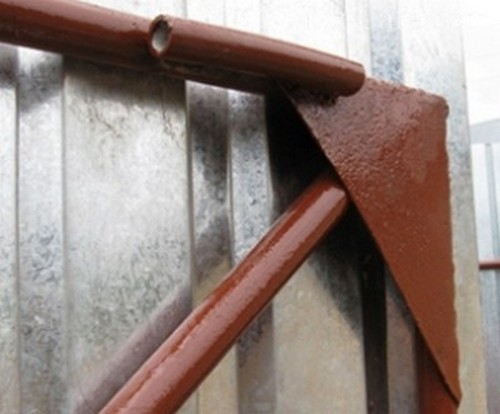

Чтобы повысить прочность конструкции, необходимо сделать диагональные перемычки от верхнего угла притвора в нижнему углу навешиваемой стойки

Для этого калитка в заборе из профнастила с полным комплектом завес устанавливается в закрытом положении и с помощью сварки, нижняя часть завес со стержнем приваривается к опорному столбу. Таким образом, установка своими руками получается максимально быстрой, и калитка будет иметь практически идеальный ход.

Завершающий этап работ

Итак, вот вся конструкция установлена и уже функционирует, осталось только нацепить поверх лист металлопрофиля и калитка из профнастила будет полностью готовой.

Делается это очень просто. Достаточно приложить лист, проверить его уровнем и наживить на два верхних самореза по углам. После этого можно вкрутить все остальные по всему периметру металлопрофиля с шагом тридцать-сорок сантиметров. На этом калитка из профлиста сделанная своими руками полностью готова и может эксплуатироваться.

Изготовление каркаса

Вначале необходимо рассчитать размеры, правильно нарисовать чертеж с размещением самых мелких деталей, сделать несколько эскизов с разных ракурсов, и только после точного расчета количества требуемых материалов, общих затрат приступать к сборке каркаса.

Определяя высоту будущих ворот, важно оставить внизу от 5 до 10 см до уровня грунта зазоры. Если на участке уложена плитка, асфальт, то просветы допускается уменьшать до 5 см. При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше

При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше.

Каркас можно делать из дерева или металла. Деревянные элементы из-за ограниченного срока службы чаще всего применяются в качестве декора или для временного забора.

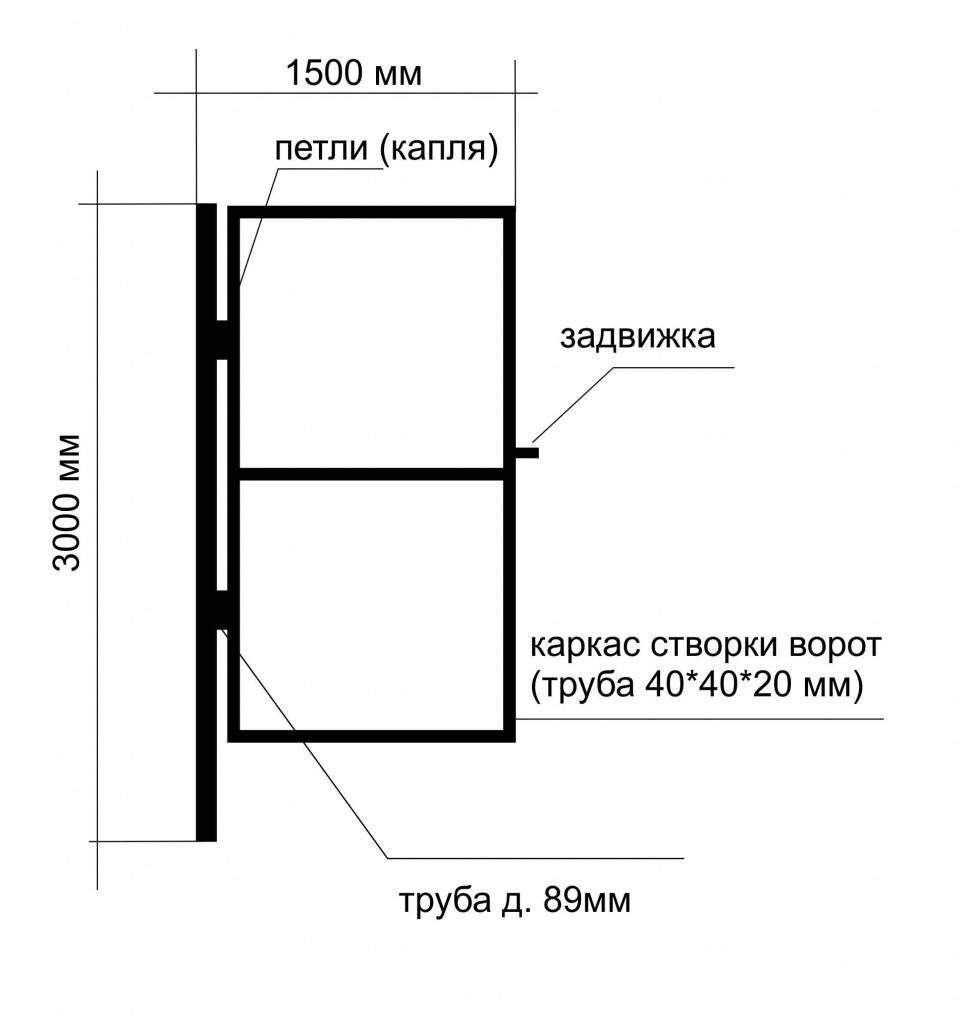

Схема каркаса для ворот из профильной трубы

Чтобы получить рамку, необходимо подготовить профильные трубы в таком количестве и размерах:

22 м профтрубы сечением 60*40 мм понадобится для основных деталей, перемычек. Элементы будут привариваться к столбам и отвечать за удержание всей конструкции.
15 м профтрубы сечением 40*20 мм – для усиления каркаса. К ним крепится обшивка створок.

Толщина металла должна быть не менее 1,5–2 мм. Для новичков сварочного дела лучше брать листы со стенками в 3 мм.

Важно понимать, что вес створок при покупке материала для рамки – ключевой фактор. Для габаритных изделий рекомендуем учесть такие моменты:. Для габаритных изделий рекомендуем учесть такие моменты:

Для габаритных изделий рекомендуем учесть такие моменты:

При массе створок до 150 кг хватит трубы сечением 80*80 мм, толщиной 4 мм.
В диапазоне от 150 до 300 кг берется усиленный вариант сечением 100*100 мм, с толщиной стенок 5 мм.
Для ковких и других тяжелых изделий весом свыше 300 кг нужно брать железные трубы сечением 140*140 мм, толщиной 5 мм.

Правильный порядок сборки каркаса описан выше в статье про распашные ворота из профнастила.

Совместно с калиткой

Если на схеме указано, что калитку придется встраивать в ворота, то необходимо обеспечить достаточное усиление каркаса. Поскольку установка в одной секции существенно утяжеляет конструкцию. Этот фактор учитывается и при выборе петель.

Без калитки

Калитка крепится как рядом с воротами, так и на существенной дистанции от них (на выбор хозяев). Нагрузка распределяется равномерно.

Создание створок

Выбираем ровную площадку, размером более чем 2 метра, куда уложим набросок створок, используя швеллер. Все элементы конструкции должны быть уложены на идеально ровную поверхность.
При помощи болгарки срезаем все лишние части, места среза зачищаем от заусенцев.
Готовые элементы нужно разложить на месте для сварки, состыковать их, проверить параллельность всех деталей.
Свариваем все элементы.
Когда рама готова, приставляем ее к опорам и отмечаем место для петель.
Привариваем петли к столбам и навешиваем на них каркас.

Совет! С наступлением зимнего сезона петли нужно смазывать маслом для долговечности конструкции.

Чтобы украсить профнастил коваными элементами, нужно расположить их на плоскости листа, согласно чертежу и закрепить сваркой. Сначала завариваются крупные элементы, а затем мелкие.
Обшиваем створки листами профнастила. Для этого обрезаем его до нужно размера. Закрепляем его на металлическом каркасе при помощи саморезов. Листы профнастила обязательно нужно устанавливать внахлест для надежности крепления.

Схема распашных ворот из профнастила

Когда ворота готовы, устанавливаем задвижку и упоры. В качестве упоров можно использовать кусок арматуры, который вставляется в проушины в корпусе ворот. А арматура в свою очередь вставляется в металлическую гильзу, вкопанную в землю.
Готовые ворота обезжиривают, наносят слой грунтовки, а затем покрывают краской.
