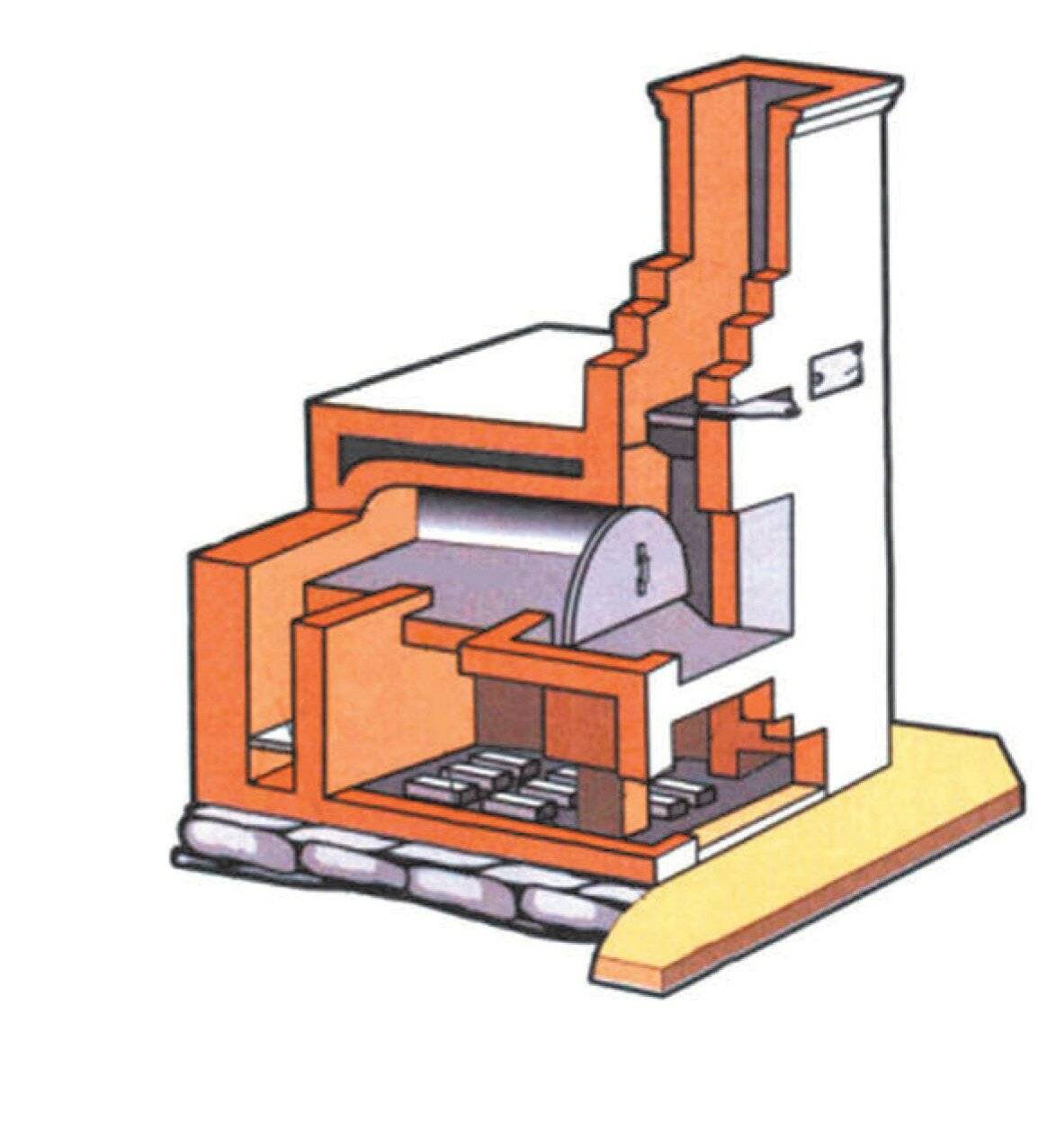

Устройство русской печи

• Основные элементы, без которых устройство русской печи немыслимо:
• фундамент (опечье);
• варочная камера, она же топка, еще называемая горнилом или топливником. Расположена под лежанкой. Воздух для горения дров поступает через зев, а после нагревания направляется к перетрубью, после чего — в дымоход для удаления на улицу;
• щеки — передняя стенка топки;
• устье — промежуток между щеками топки для сообщения топки с дымовой трубой и отапливаемым помещением;

Также немаловажная роль устья — закладка посуды и дров в топку (горнило).

• свод — самый верхний слой топки. Во время эксплуатации подвергается интенсивному нагреву, поэтому склонен к образованию щербин от раскаливания. Сюда необходимо привлечь наиболее жаропрочные и теплоемкие материалы;
• под — дно варочной камеры (горнила). Имеет небольшой уклон к входу в топку, чтобы пользователю было легче задвигать и выдвигать тяжелую посуду с едой. Устанавливается непосредственно на подспыпку свода. Обеспечивает прочность кирпичей, стесанного на конус по цилиндрической поверхности;

Рекомендуется хорошенько зашлифовать верхнюю поверхность пода, чтобы максимально упростить передвижение тяжелых чугунков и других емкостей с пищей.

• подпечек (подпечье) внутри опечья под подом. Элемент предназначен для хранения и подсушивания дров;
• варочная плита. Самостоятельная поверхность, основа которой — чаще всего чугунная, а иногда и стальная деталь. Расположена на подпечке;
• шесток — площадка перед входом в горнило. Именно здесь размещается плита, если она в модели предусмотрена;
• «корыто» или полуциркуляционный свод — покрывает подпечек. На корыте рассыпается материал, способны удерживать тепло (кирпичная крошка, песок, камешки);
• палати (в некоторых регионах говорят «полати») или перекрыша. Данный элемент также называется лежанкой — местом, где укладываются спать люди. В классических моделях расположена строго за дымоходом, в некоторых более современных — перемещена в любую боковую сторону. Именно на этом уровне порядовка завершается самым верхним слоем кирпича;
• хайло — дымоотводящее отверстие над шестком перед устьем. Представляет собой раструб, расширяющийся книзу. Во время работы печи туда уходит дым от сгорающих дров.

Более сложные проекты могут включать в себе еще ряд элементов — для улучшения теплоотдачи. для задержки тепла, для размещения остывающей готовой еды и холодной чистой посуды. Чем выше требования пользователя, тем сложнее схема печи, ее устройство и кладка кирпичей.

Значительным элементом конструкции печи является дымоход. Как правильно его выбрать и установить читайте в этой статье. а инструкцию по уходу за ним, включающую чистку, найдёте здесь: http://gidpopechkam.ru/materialy-dlya-pechi/kak-pochistit-dymoxod.html

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.

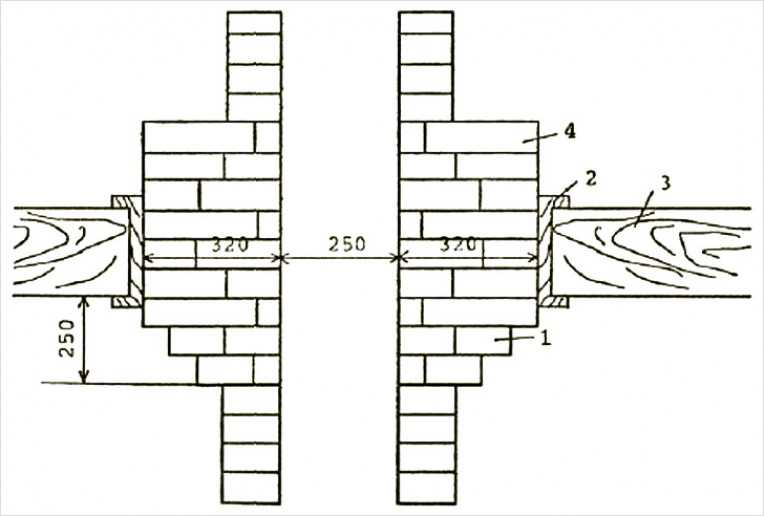

2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.

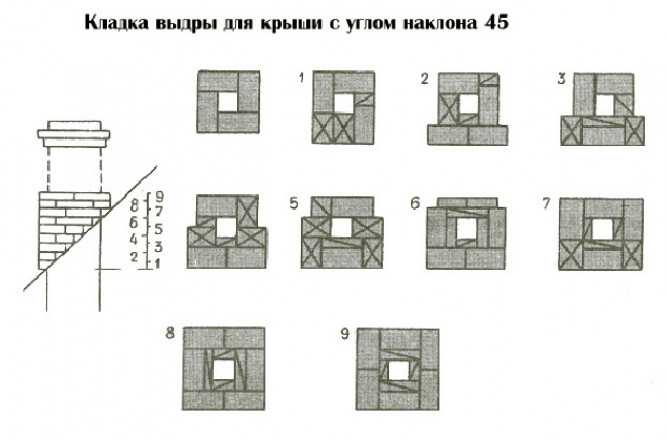

4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
5. Шейка – продолжение внешнего дымохода.
6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

1. «Четверка» –  ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
3. Одинаково хорошо работает на различных видах твердого горючего.
4. Функциональность (приготовление еды, отопление, теплое спальное место).
5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
8. Долговечность. Срок службы превышает 30 лет.
9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
2. Необходимость заготовки топлива.
3. Низкая теплоотдача.
4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
7. Занимает много места в доме.
8. Необходимость избавляться от отходов.
9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

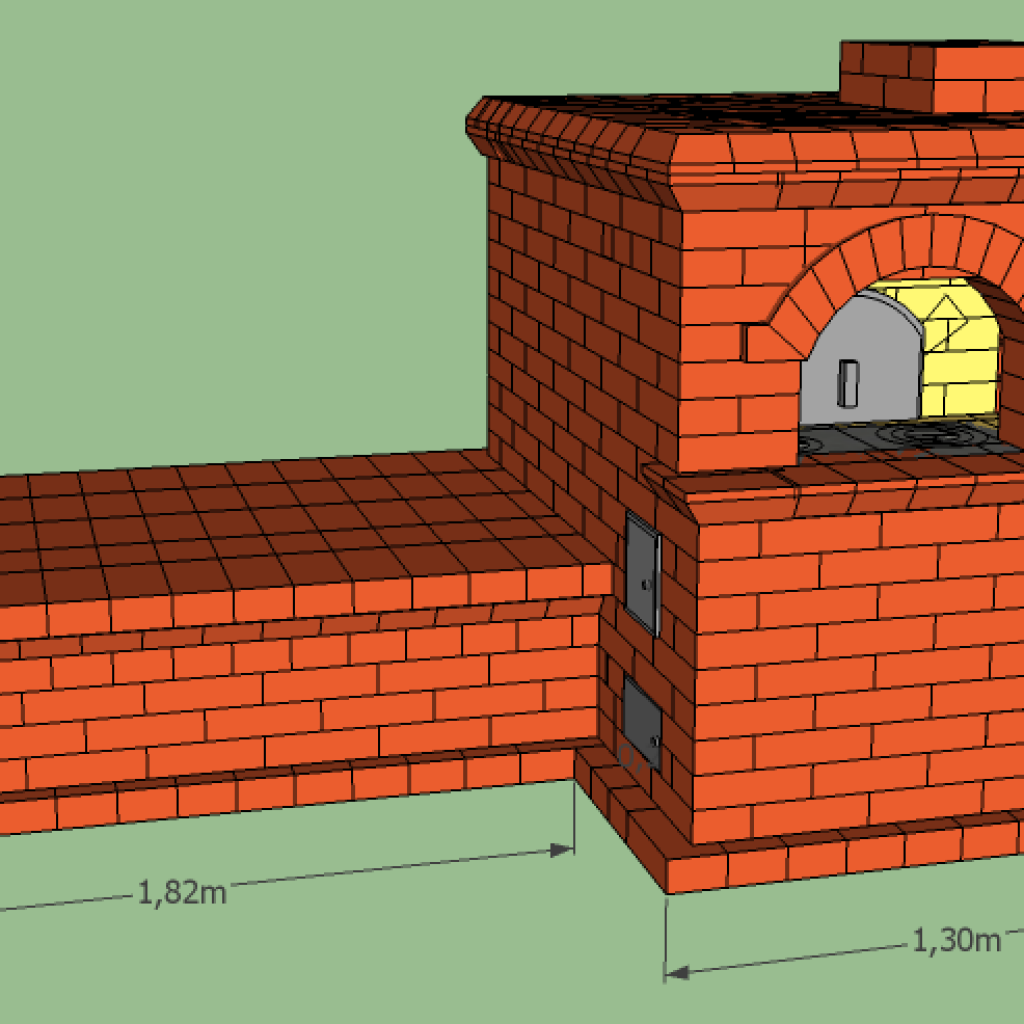

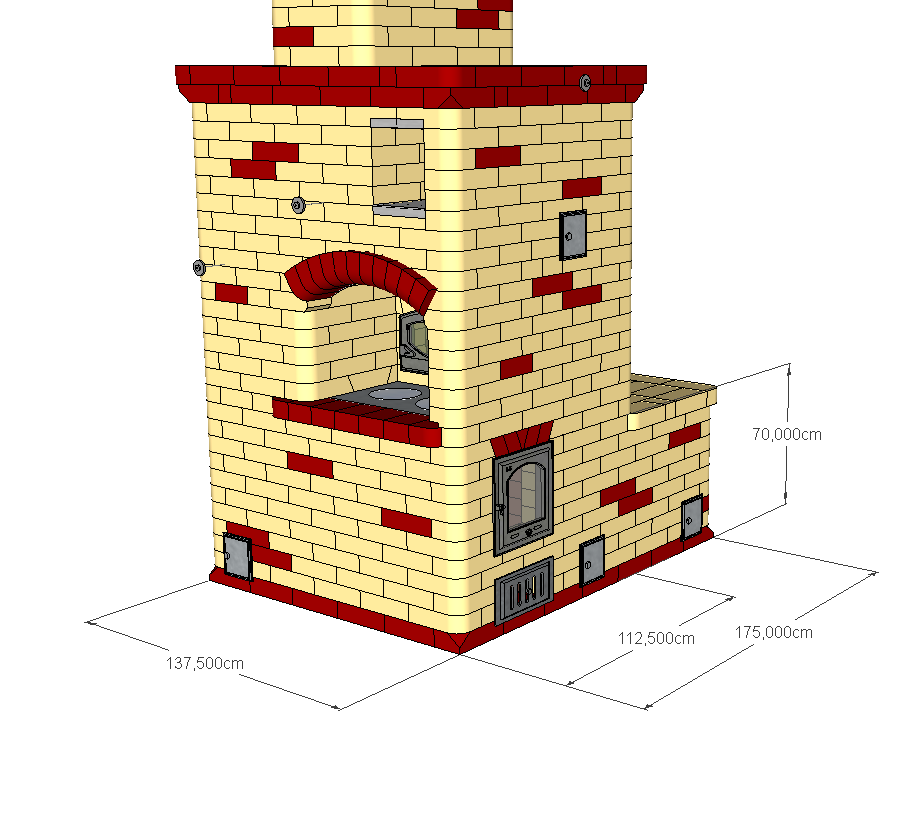

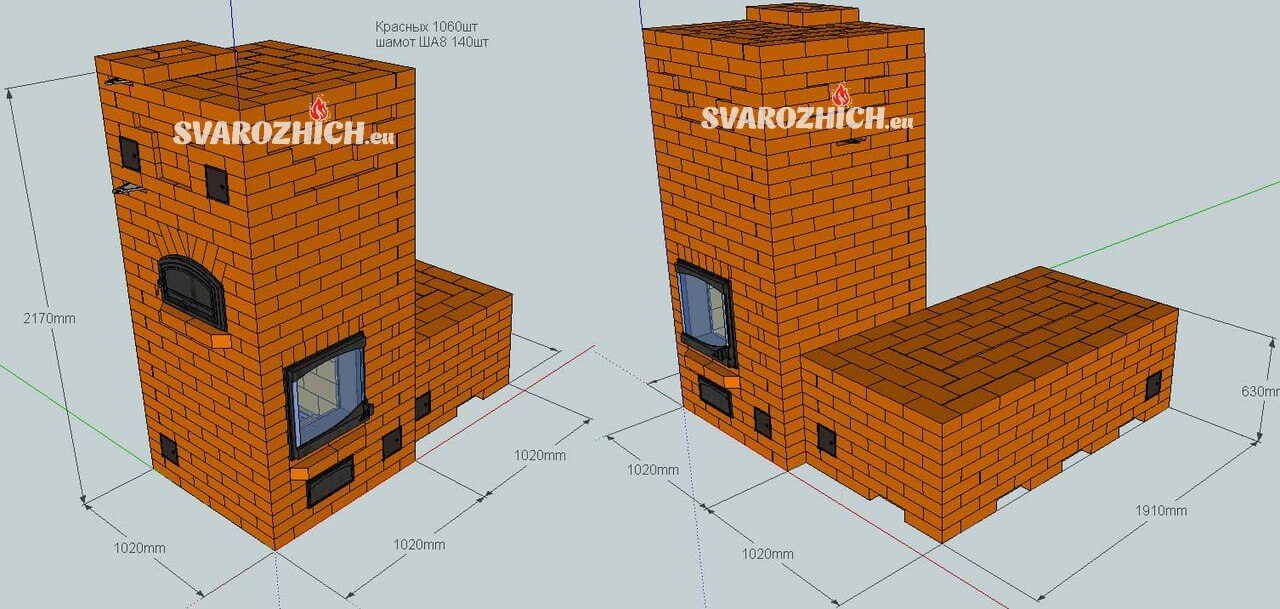

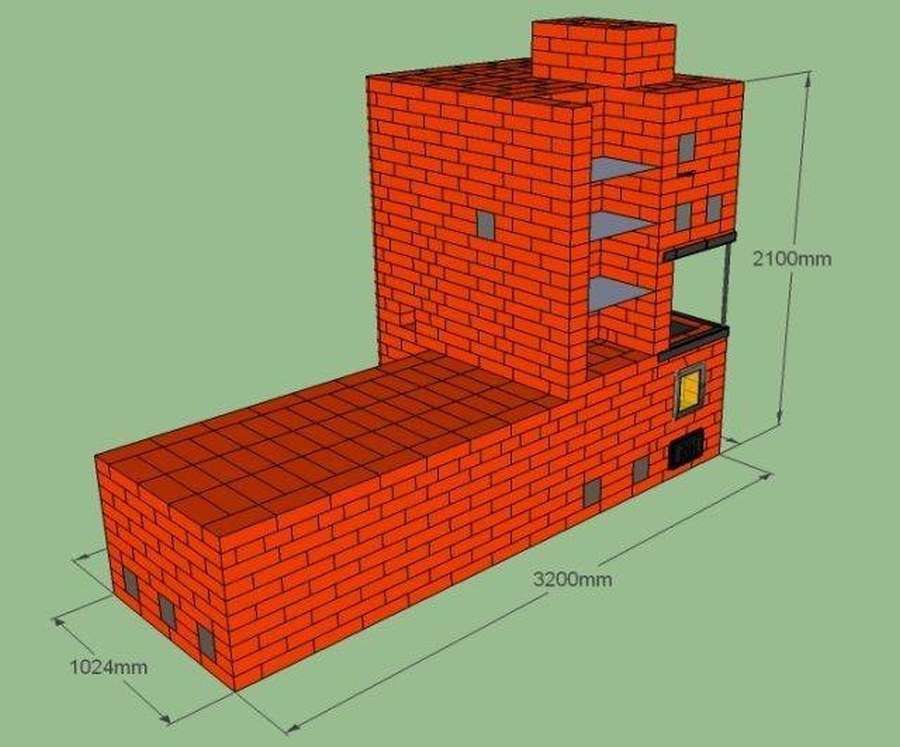

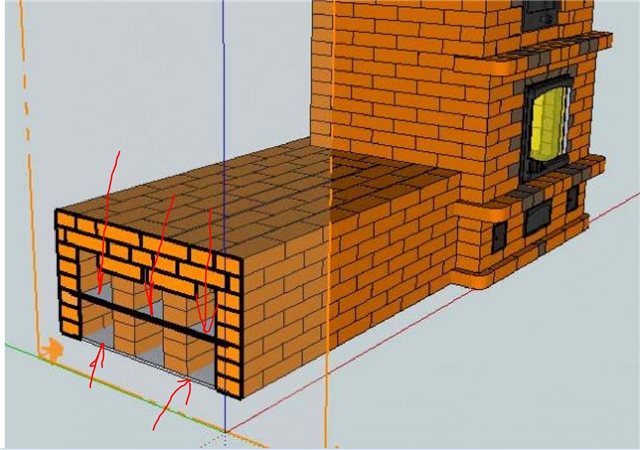

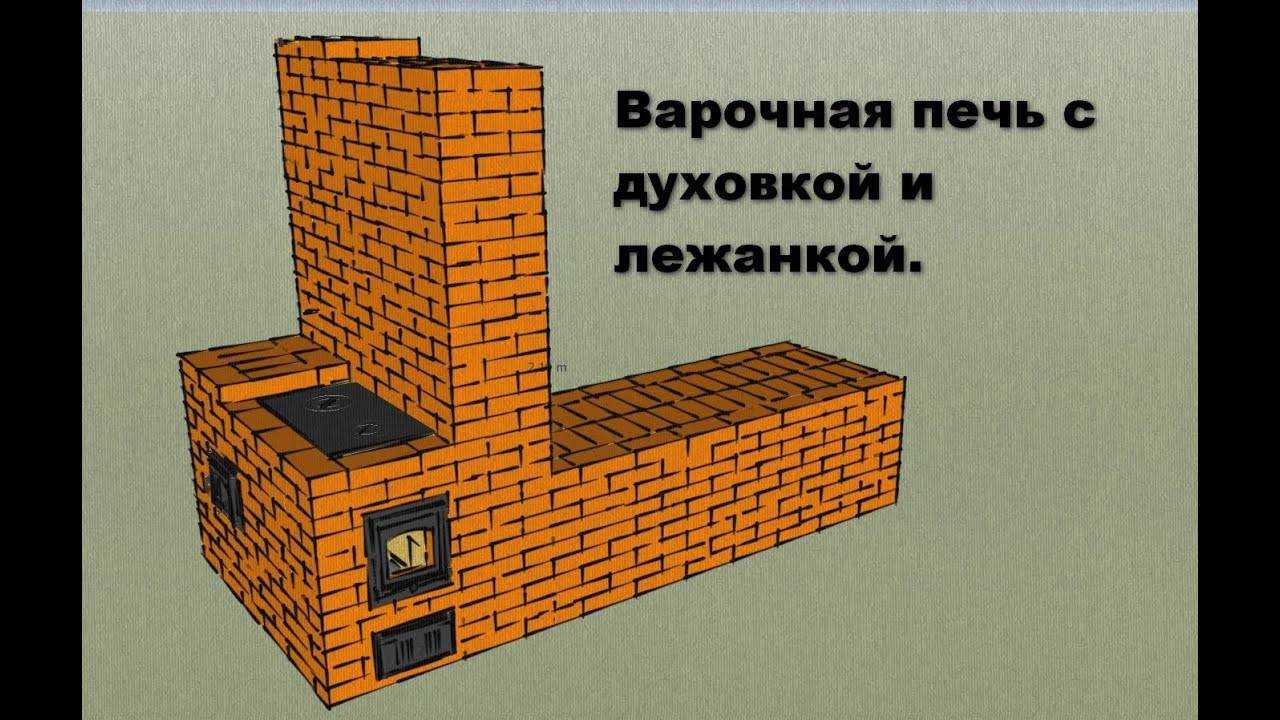

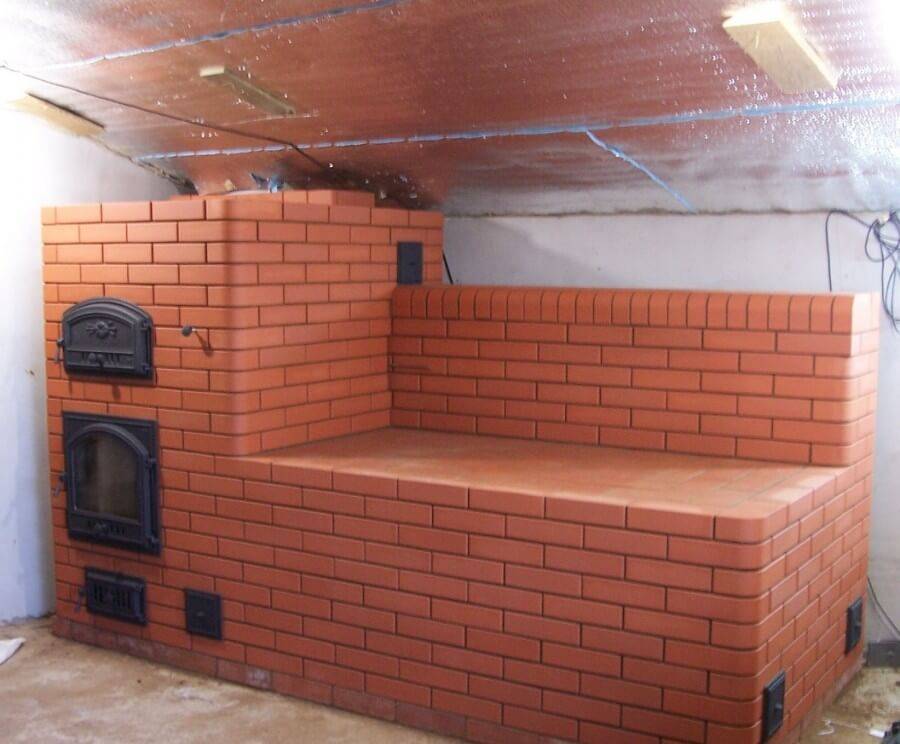

Современные печи с лежанкой – какие они?

Современная печь с лежанкой, конечно же, сильно отличается от классики и имеет массу преимуществ. Самая простая печь с лежанкой сегодня это отопительная печь. Но чаще всего с лежанкой делают так называемые «русские теплушки». Такие печи оснащены варочной поверхностью и хлебной камерой (с дверцей).

Главным образом современная печь от классики отличается тем, что хлебное место у нее с дверкой и топится из основной топки – не нужно отдельно протапливать духовку чтобы готовить — и в ней не остается золы

Но это не самое важное. Важно, что правильно сложенная печь с лежанкой равномерно и достаточно быстро разогревается. Еще одной особенностью современных печей с лежанкой является ее высота – она делается невысокой, примерно 8-12 кирпичей, в среднем 11

Высота кирпичного ряда при печном шве 69-71 мм. В итоге получается около 80 см высотой

Еще одной особенностью современных печей с лежанкой является ее высота – она делается невысокой, примерно 8-12 кирпичей, в среднем 11. Высота кирпичного ряда при печном шве 69-71 мм. В итоге получается около 80 см высотой.

Надо отметить, что любая печь с лежанкой будет более теплоемкая хотя бы потому что в ней больше кирпича примерно на поддон – столько кирпича надо на кладку хорошей – не маленькой – лежанки. Хотя можно сделать и теплый «стульчик».

Очень удобно протапливать печь и духовку и лежанку из одного места – из топки. Это и экономично по расходу дров и по времени. Но есть модели с отдельной топкой для лежанки.

Дизайн современных печей с лежанкой, как правило лаконичный, исчезли «печурки»  — того требует конструкция печи для максимальной надежности и эффективности обогрева. Да и некуда их особо «вставить» в такую низкую лежанку. Нет и дровника под хлебным местом, по понятным причинам. Да и вообще, современная конструкция печей, особенно двухколпаковых печей, позволяет экономить пространство. А когда печь небольшая, то и всякую «архитектуру» сложно придумать. Тем более что это все может ухудшить ее конструктивные качества надежности.

В современных печах с варочной поверхностью зачастую делают задвижку летнего хода, а в печах с лежанкой еще и задвижку регулирования нагрева. Но всегда ли она работает эта задвижка и может ли она помочь нам с основными проблемами таких печей?

Инструкция по возведению русской печи

Возвести агрегат можно используя уже разработанную схему. Схемы кладки представлены ниже: Самая простая схема кладки русской печи должна выполняться с соблюдением всех технологических требований

Подробная схема кладки русской печи поможет лучше понять суть процесса

Обобщая все схемы, получим примерно такую последовательность работ:

на основание укладывают 2 кирпичных слоя, укрепляют их изоляцией

Длина ряда соответствует выбранной длине отопителя; между первым и вторым слоем делают перевязку из 3/4 кирпича; важно, чтобы материал располагался ровно, проверяйте слой с помощью уровня; во втором ряду оставляют место для подпечья; слои 3 и 4 выполняют с перевязкой по углам, как и слои 1 и 2; слой 5 начинает свод подпечья; 6,7-й слои выкладывают цельным стройматериалом; стенки кладут в один ряд.. Важно: печники часто заполняют место под сводом песком или стеклом

Так русская печь выделяет еще больше тепла

Так русская печь выделяет еще больше тепла

Важно: печники часто заполняют место под сводом песком или стеклом. Так русская печь выделяет еще больше тепла

• ряд 11 – это покрытие для подшестка;
• в 12-м слое выкладывают под;
• затем мастерят горнило с 13-го по 15-й ряд;
• 16-й ряд – это свод горнила.

Важно: между стенами и сводом сыплют песок – так отопитель дольше сохраняет тепловую энергию

• окно шестка делается похожим на арку;
• далее идет ровная кладка, делается перевязка по углам;
• ряд 23 должен предусматривать пространство для накопления сажи;
• ряд 24 предусматривает наличие проема для вьюшки, здесь обязательна дверца;
• до конца выполняется прямая кладка.

Строят агрегат с помощью деревянной опалубки, чтобы кирпичи не «разбегались»

Она есть не на каждой схеме, но предусмотреть ее важно, чтобы кладка была красивой и ровной. Опалубку убирают через неделю после окончания строительства

Печь должна быть снабжена ходом для дыма

Сечение – 26 x 26 сантиметров. Дымоход необходимо утеплить. Прочитать об этом можно здесь

Печь должна быть снабжена ходом для дыма. Сечение – 26 x 26 сантиметров. Дымоход необходимо утеплить. Прочитать об этом можно здесь.

Конечный этап строительства – облицовка отопителя, чтобы он имел привлекательный внешний вид. Отделку можно выполнить следующими способами:

• оштукатуривание;
• затирка глиняным раствором;
• укладка декоративного или натурального камня;
• облицовка керамическими плитками;
• художественная роспись термостойкими красками.

После завершения строительства по схеме отопитель нужно просушить. Его разжигают мелкими щепками и стружкой. Просушка длится от 1 до 3 дней.

Русская печка своими руками

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Кладка кирпича русской печи – 10 проектов + порядовки

Раствор для кладки печки

Важна тонкость и эластичность состава, отсутствие трещин после высыхания. Можно воспользоваться готовой смесью из магазина или сделать ее самому. Для этого нужна очищенная глина. Ее надо замочить в воде, через сутки замесить с песком – сначала на пробу делают несколько вариаций раствора, меняя пропорции. Из каждого формируют лепешки, толщина 1 см. Через 2-3 дня осматривают их – где меньше трещин, тот состав лучше.

Для однородности глины после размачивания ее протирают через сетку с ячейками в 0,5 см. Готовя раствор для топки, обычный песок лучше заменить шамотным порошок. С глиной его смешивать 1:3(4).

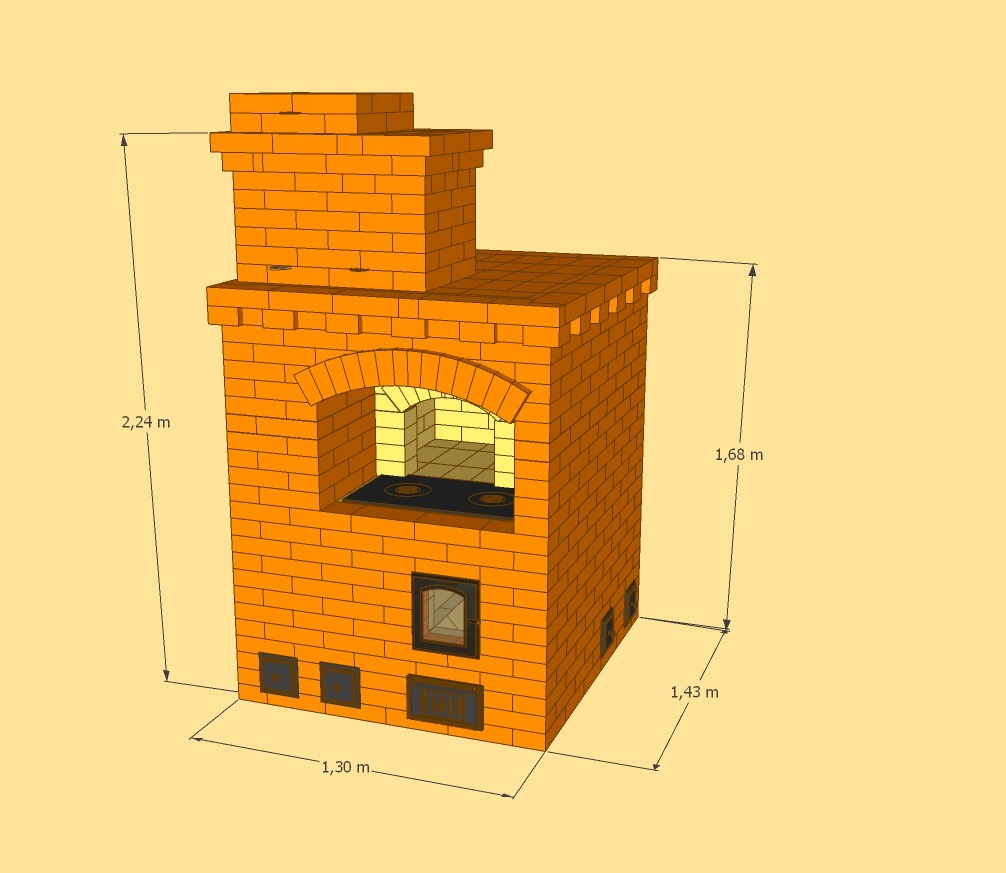

Мини-русская печь своими руками: фото

Сегодня, габариты частных домов, дач и коттеджей не всегда позволяют практично вместить на кухню стандартную русскую печку. Если места для достаточно большой конструкции нет, то вместо традиционной печи можно положить “шведку”. Такая печка займет не более одного квадратного метра, и при этом прекрасно справится с отоплением помещения размерами в 30 м кв. Существует несколько модификаций “шведки”.

Наиболее распространенные варианты – мини-печь с встроенной в духовой шкаф варочной плитой из чугуна и полноценная печь трехоборотка с камином, варочной поверхностью, духовкой и нишей-сушкой.

Построить “шведку” самому достаточно сложно. Для того, чтобы постройка эффективно справлялась со своими варочно-отопительными функциями следует выбирать для работы только качественные материалы. Выполнить кладку поможет пошаговая инструкция и рекомендации опытных печников.

Первые два ряда кладки делаем сплошными. При этом, во 2-м ряду устанавливаем решетку под камин. В 3-м ряду печи строим зольную камеру, вертикальный канал и место для духовки, выкладываем каминный топливник. Следующий ряд кладем как 3-й, а в 5-м оборудуем место для монтажа решетки колосника. Проход между духовкой и вертикальным каналом перекрываем в 6-м ряду.

При этом, следует учитывать, что между духовкой и топкой кирпичи всегда кладем на ребро.

В 7-м ряду над топкой кладем металлические полосы (2 шт.), а 8-й и 9-й ряды делаем аналогично предыдущему. Дымоход для чистки камина оборудуем вместе с местом для установки варочной плиты в 10-м ряду. Горнило формируем в 11-м ряду. Переднюю стенку камина в 12-м и 13-м рядах выкладываем срезанными наискосок кирпичами. Для того, чтобы сделать полку в 14-м ряду, кирпичи выдвигаем на 2,5 см. Кладку варочной ниши заканчиваем в 16-м ряду, последующие два ряда делаем одинаковыми.

Последующие ряды выкладываем одинаково, а в 26-м ряду вертикальный канал соединяем с дымоходом. В 30-м ряду кирпичи со всех стороны выдвигаем на 30 мм наружу, а кладка трубы начинаем с 32-го ряда.

Устройство русской печи

• Основные элементы, без которых устройство русской печи немыслимо:
• фундамент (опечье);
• варочная камера, она же топка, еще называемая горнилом или топливником. Расположена под лежанкой. Воздух для горения дров поступает через зев, а после нагревания направляется к перетрубью, после чего — в дымоход для удаления на улицу;
• щеки — передняя стенка топки;
• устье — промежуток между щеками топки для сообщения топки с дымовой трубой и отапливаемым помещением;

Также немаловажная роль устья — закладка посуды и дров в топку (горнило).

• свод — самый верхний слой топки. Во время эксплуатации подвергается интенсивному нагреву, поэтому склонен к образованию щербин от раскаливания. Сюда необходимо привлечь наиболее жаропрочные и теплоемкие материалы;
• под — дно варочной камеры (горнила). Имеет небольшой уклон к входу в топку, чтобы пользователю было легче задвигать и выдвигать тяжелую посуду с едой. Устанавливается непосредственно на подспыпку свода. Обеспечивает прочность кирпичей, стесанного на конус по цилиндрической поверхности;

Рекомендуется хорошенько зашлифовать верхнюю поверхность пода, чтобы максимально упростить передвижение тяжелых чугунков и других емкостей с пищей.

• подпечек (подпечье) внутри опечья под подом. Элемент предназначен для хранения и подсушивания дров;
• варочная плита. Самостоятельная поверхность, основа которой — чаще всего чугунная, а иногда и стальная деталь. Расположена на подпечке;
• шесток — площадка перед входом в горнило. Именно здесь размещается плита, если она в модели предусмотрена;
• «корыто» или полуциркуляционный свод — покрывает подпечек. На корыте рассыпается материал, способны удерживать тепло (кирпичная крошка, песок, камешки);
• палати (в некоторых регионах говорят «полати») или перекрыша. Данный элемент также называется лежанкой — местом, где укладываются спать люди. В классических моделях расположена строго за дымоходом, в некоторых более современных — перемещена в любую боковую сторону. Именно на этом уровне порядовка завершается самым верхним слоем кирпича;
• хайло — дымоотводящее отверстие над шестком перед устьем. Представляет собой раструб, расширяющийся книзу. Во время работы печи туда уходит дым от сгорающих дров.

Более сложные проекты могут включать в себе еще ряд элементов — для улучшения теплоотдачи, для задержки тепла, для размещения остывающей готовой еды и холодной чистой посуды. Чем выше требования пользователя, тем сложнее схема печи, ее устройство и кладка кирпичей.

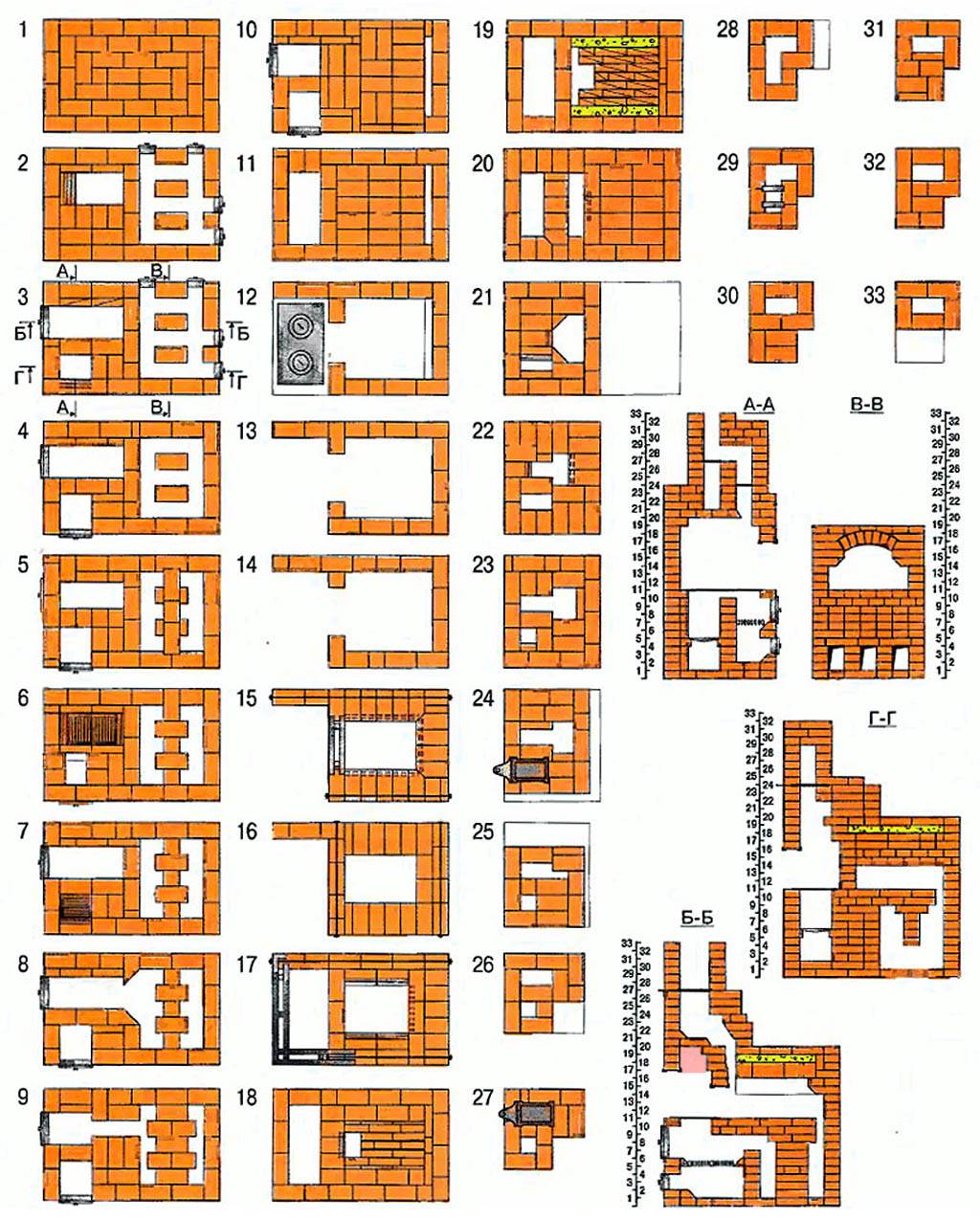

Кладка порядовок

Порядовки — пошаговые инструкции по кладке, подробно указывающие порядок действий в каждом последующем ряду. Именно благодаря им процесс сооружения русской печи может освоить любой желающий.

Первый ряд предпочтительнее класть из пережжённого кирпича, который меньше впитывает влагу. Углы первого ряда выкладываются из кирпичей, обрезанных до 3/4 длины. Для лучшего прилегания внутренние углы одного из них и соседнего отпиливаются. Для этого применяется болгарка, алмазная пилка и т. п. инструмент. Такая кладка необходима для того, чтобы правильно связать углы в последующих рядах.

2-й ряд: начинается кладка стен печи, закладываются прочистки спереди и с левой стороны. Справа на фронтальной части формируется зольник.

3-й ряд: чистки слева закладываются кирпичами без раствора. Спереди устанавливаются дверцы поддувала и прочистки. Дверцы устанавливаются с помощью пережжённой стальной проволоки, которая укладывается в пропилы в кирпичах и закрепляется кладочным раствором.

4-й ряд: перекрываются подовые каналы.

5-й ряд: устанавливается решётка колосника малой топки. Для кладки внутренней части топливника используется огнеупорный кирпич, который кладётся без раствора.

6-й ряд: с левой стороны печи устанавливается водогрейный бак, кладка топливника огнеупорным кирпичом продолжается.

7-й ряд: устанавливается колосниковая решётка топки плиты, продолжается кладка стенок печи и первого топливника. Правая стенка укрепляется с помощью стальной полосы, укладываемой в шов и стягиваемой торцевыми заглушками.

8-й, 9-й ряды: продолжается кладка стен и внутренних каналов. Устанавливаются дверцы топки плиты и малого топливника, закрепляются описанным выше способом — с помощью закалённой проволоки.

10-й ряд: своды первого и второго топливника соединяются. Перекрывается дно горнила. Каналы дымооборотов остаются открытыми, таким образом, они выводятся в горнило.

В 11-м ряду на переднюю кромку кладки устанавливается стальной уголок 30х30 мм, сверху укладывается плита. Открытое пространство правого топливника перекрывается съёмной колосниковой решёткой.

12-й ряд: начинается кладка передних стенок горнила (используется огнеупорный кирпич) и боковых стенок плиты. Устанавливается заслонка горнила. Слева от плиты начинается формирование нижней части дымохода. Между ним и горнилом остаётся отверстие, которое закрывается задвижкой летнего хода.

Далее необходимо изготовить шаблон арки из дерева и фанеры. По нему выкладывается свод арки.

13–16-й ряды: продолжается формирование стенок печи. Перекрывается устье горнила.

17-й ряд: начинается постепенное сужение свода горнила и расширение дымохода. Задняя стенка печи укрепляется с помощью стальной стяжки.

18-й ряд: перекрывается свод горнила, начинается кладка передней стенки печи, образующей перетрубье.

Для кладки свода горнила снова потребуется соорудить шаблон — опалубку. Он состоит из двух прямоугольных рамок, на которые опираются фанерные детали с полукруглым верхом — кружала. Чтобы конструкцию можно было разобрать снаружи, кружала крепятся на съёмные штыри, а чтобы она не сложилась внутрь раньше времени, между рамками вставляется несколько распорок. Поверх кружал делается гибкий настил, собранный из тонких досок с помощью верёвок или ремней.

19-й ряд: передняя стенка горнила укрепляется при помощи стяжки, продолжается возведение стенок выше горнила, образуя пространство для засыпки.

20-й ряд: свод горнила засыпается песком и хорошо уплотняется. Это делается для того, чтобы увеличить его теплоёмкость и обеспечить качественное выпекание хлеба и т. д.

21-й ряд: печь перекрывается, перетрубье постепенно сужается в сторону дымохода.

22–23-й ряды: продолжается кладка дымохода и сужение перетрубья.

24-й ряд: перетрубье перекрывается вентиляционной заслонкой.

25–26-й ряды: пространство над перетрубьем постепенно соединяется с дымоходом, сужается.

Дальнейшая кладка производится в зависимости от высоты помещения: снаружи дымоход сужается ступенькой перед потолком, после чего уже формируется труба, проходящая через перекрытия и кровлю. В пространстве между перекрытием и кровлей, а также над ней, кладка производится на цементно-песчаный раствор.

Вот печь и готова. Осталось выложить трубу над поверхностью кровли — и можно топить! Родная русская печь и накормит, и обогреет, и спать уложит — знай, подкидывай дровишек.

рмнт.ру

Повышаем КПД русской печи за счет нижнего подтопка

Как я уже обратил ранее ваше внимание — нижний подтопок в русской печи — это современная доработка. В нижний части современной русской печи проходит дымоходный канал, который служит для обогрева нижней части печи. Это — огромный вклад в снижение количества сжигаемого топлива

Это — огромный вклад в снижение количества сжигаемого топлива

Более того, если топить русскую печь с лежанкой только через основную топку, то ногам будет попросту холодно и придется ходить в теплой обуви по дому. Но нижний подтопок русской печи решает эту проблему легко и просто! Вот так это выглядит на фото русской печи с нижним подтопком

Это — огромный вклад в снижение количества сжигаемого топлива. Более того, если топить русскую печь с лежанкой только через основную топку, то ногам будет попросту холодно и придется ходить в теплой обуви по дому. Но нижний подтопок русской печи решает эту проблему легко и просто! Вот так это выглядит на фото русской печи с нижним подтопком .

Тем самым мы увеличиваем площадь источника отопления вдвое! Следовательно, чтобы нагреть то же помещение до нужной температуры вам потребуется в два раза меньше дров, чем в том случае, когда у вас была бы классическая русская печь. Ну а теперь обратимся к решению второй проблемы — быстрого приготовления пищи. Это решение вытекает из первого тезиса.

Русская печь с плитой — вот лучшее решение для готовки в такой печи. Ведь стоит подбросить в нижний подтопок несколько дров, и уже через 15 минут плита русской печи будет горячей, чтобы нагреть воду или разогреть еду. В отличие от классического варианта, когда нужно, чтобы дрова в поде русской печи прогорели, остались только угли. На это уйдет не менее часа. А такая русская печь с плитой — самое эффективное решение в 2017 году!

Русская печь для дачи . А теперь поговорим о размерах. Я специально хочу выложить фотогрфию, где мы проектируем габариты русской печи с варочной плитой. Это фотография всё той же русской печки № 180,

Если взять любой вариант русской печи с лежанкой — то такая конструкция в глубину (за счёт лежанки) имеет габарит не меньше 2.5м! Представить себе дачный домик с размерами 5х5, то есть 25 квадратов, где 3.5 квадрата занимает печь, не легко, ведь пространства и так немного…а главное — на лежанку уходит огромное количество кирпича и дров, что не всегда под силу оплатить владельцам небольших домов. В нашем случае мы с заказчиком пришли к выводу полностью отказаться от лежанки , которая занимала бы большое пространство.

Размер моей русской печи с варочной плитой и подтопком вышел: 7 кирпича х 6.5 кирпичей, или же 1.7метров х 1.6, что вполне приемлимо для любого небольшого дома.

Конечно же, мои работы — это лишь частное решение для конкретного заказчика. Вот, например, ещё одна моя русская печь с лежанкой и плитой, и нижним подтопком. Эту печь я строил в начале 2010 года, и не сохранилось фотографии лежанки, но конструкция получилась огромная. Надеюсь вам понравится моя работа, только цена на такую русскую печь будет значительно выше за счет больших объёмов работы. Русская печь № 182

Если вас заинтересовал мой подход к работе — то я всегда готов помочь решить любую вашу задачу в области кладки русских печей, тем более что печников в СПБ с таким реальным опытом и своими фотографиями — совсем не много. И тут факторов много: во первых это не самая частая задача. К примеру за весь года ко мне могут обращаться 10-12 человек с просьбой о кладке русской печи с плитой. И многих цена на русскую печь просто отпугивает. Цена работы на русскую печь колеблется от 180 000 — 350 000, такой же разброс по материалам, в зависимости от объёма и вида кирпича.

Чтобы дать какую то оценки своей работы и необходимых материалов, мне нужно предельно понимать задачу. Для этого звоните мне напрямую, я выявлю все ваши потребности, опишу для себя все параметры и смогу составить смету на вашу русскую печь.

Из чего печь изготовлена

Прочная сталь или чугун — хорошие варианты для изготовления печей

Они имеют отличную теплоотдачу и, что очень важно, очень быстро прогревают помещение. Если раньше не было достойной альтернативы кирпичным печам, то сегодня преимущества металлических моделей уже оценили многие владельцы домов и дач

Греющие поверхности чугунных агрегатов имеют температуру в несколько раз выше, чем кирпичные печи для дома на дровах. Они компактные и безопасные, если требования к эксплуатации соблюдены.

Чугунные более тяжёлые, чем стальные, их нужно ставить на капитальное основание. Но у них большое преимущество — могут аккумулировать тепло, выдерживать высокие температуры. Они более долговечные. Наиболее интересные по дизайну модели изготавливают именно из чугуна.

Проекты русской печи

Печь с лежанкой должна иметь подпечье. В такой конструкции нижняя часть прогреваться не будет. Лежанка должна использоваться для отдыха, заготовки фруктов или сушки одежды. Когда лежанка делается двухъярусной, то на ней может отдыхать вся семья.

Дополнительная функция конструкции выражена в том, что на полатях можно даже помыться, для этого вода подогревается в чане. При необходимости печь можно дополнить другими конструкциями. Например, сегодня они выстраиваются совместно с варочными чугунными поверхностями.

Для обустройства маленькой печи можно использовать следующие размеры: 1500 x 1750 мм. Если же нужна печь побольше, то последний параметр можно увеличить до 2300 мм. Дополнительным элементом может стать духовой шкаф или камин

Рассматривая проекты печей, вы можете обратить внимание, что иногда варочную поверхность устанавливают в том месте, где должен располагаться шесток, который раньше был глухим

Иногда конструкция имеет топчан, в этом случае удается увеличить площадь лежанки. Некоторые проекты печей предполагают наличие камина, располагающегося в соседней комнате. Это удобно по той причине, что отдельного фундамента выстраивать не придется, что касается и дымоотводящей системы. Если помещение имеет не столь большую площадь, то конструкция с камином в соседней комнате не займет много места.

Декоративная отделка

Строительные  материалы дают возможность выполнить отделку печи в самых разных стилях. Кроме того, они благотворно влияют на устойчивость кирпича, а также растворов, использующихся при его кладке к различным негативным воздействиям.

Истинно русский стиль: мазанка и изразцы

В старину традиционно использовался один материал – это мазанка (штукатурка, сделанная на основе глины). Затем она покрывалась обычной побелкой. Такой способ отделки не долговечный, так как во время растопки, дым оседает на поверхности, делая побелку серой. Хотя нужно выделить красоту росписи таких печей, привлекательность и истинно русский стиль. В настоящее время, редко кто использует этот способ декорирования, поскольку все больше предпочитают практичность.

Отделка камнем

Самым распространенным классическим вариантом, является декор при помощи керамических элементов, выполненных в форме коробочек. Основным достоинством этого материала является привлекательность, а также практичность. Изразцы способны длительное время сохранять свой первоначальный вид. Основной минус – высокая цена

Особенности:

• облицовка укладывается снизу вверх;
• для затирки швов используется специальный гипсовый состав;
• на рынке представлено разнообразие узоров из изразцов. Это могут быть как гладки плиточки, так и рельефные с разным рисунком.

Используя изразцы, для декорирования, есть возможность подобрать нужный цвет, рисунок, рельеф так, чтобы он подходил к общему стилю помещения. Это лучший материал для отделки печей в русском стиле.

Облицовка укладывается снизу вверх

Современные материалы

Разнообразие материалов дает возможность декорировать русскую печь в любых стилях. Все это позволяет ей гармонично вписываться абсолютно в любой интерьер. Среди самых распространенных стоит выделить:

• облицовочный кирпич;
• керамическая плитка или керамогранит;
• искусственный камень различных видов;
• для декора может использоваться натуральное дерево;
• натуральный камень;
• штукатурка и краска.

Эти материалы очень практичные и надежные. Чтобы придать им новый вид, достаточно влажной тряпкой протереть поверхности. Однако они не лишены недостатков. Некоторые, например, как керамическая плитка или гранит не могут гармонично вписывать в любой стиль.

В ней можно приготовить много вкусных блюд

Штукатурка и краска

Штукатурка и краска смотрится очень красиво. Этот способ отделки для интерьеров в минималистическом стиле. В данном случае выбор цвета и фактуры ограничивается лишь полетом фантазии и общим стилем помещения. При помощи краски и штукатурки можно визуально уменьшить размеры печи или наоборот увеличить. Штукатурку и краску часто используют при создании декора в русском стиле. Она позволяет делать на ее поверхности различные рисунки, узоры.

Современный Ландшафтный дизайн двора частного дома (160+ Фото). Как Красиво обустроить и украсить Своими руками

Усовершенствованный вариант
