Обустраиваем обрешетки
Первый этап устройства крыши – сооружение обрешетки, которая будет служить основанием кровли. Для этого подготовьте доски сечением не меньше 10 х 2,5 см. Первая доска закрепляется вдоль карнизного свеса – она не должна выступать за сам карниз
Чтобы листы металлочерепицы не прогибались, важно выдержать правильное расстояние между досками: между первой и второй – 30 см, между последующими – 35 см
Когда обрешетка установлена, на нее укладывается гидроизоляционная пленка. Чтобы защитить будущую крышу от протекания, фиксируйте пленку с нахлестом не меньше 10 см. Пленку можно крепить привычным строительным степлером.
На этой же стадии укладывается теплоизоляционный материал, если стоит задача утеплить крышу. Здесь лучше всего использовать пласты минеральной ваты – их следует укладывать вплотную между досками обрешетки.
Завершающий этап обустройства обрешетки – установка контробрешетки. Последняя необходима для обеспечения оптимального вентиляционного зазора между листами металлочерепицы и пленкой гидроизоляции. Для контробрешетки используйте деревянные рейки длинной не менее 135 см и сечением не меньше 2,5 х 5 см.
Обустройство обрешетки
Технология монтажа и этапы установки

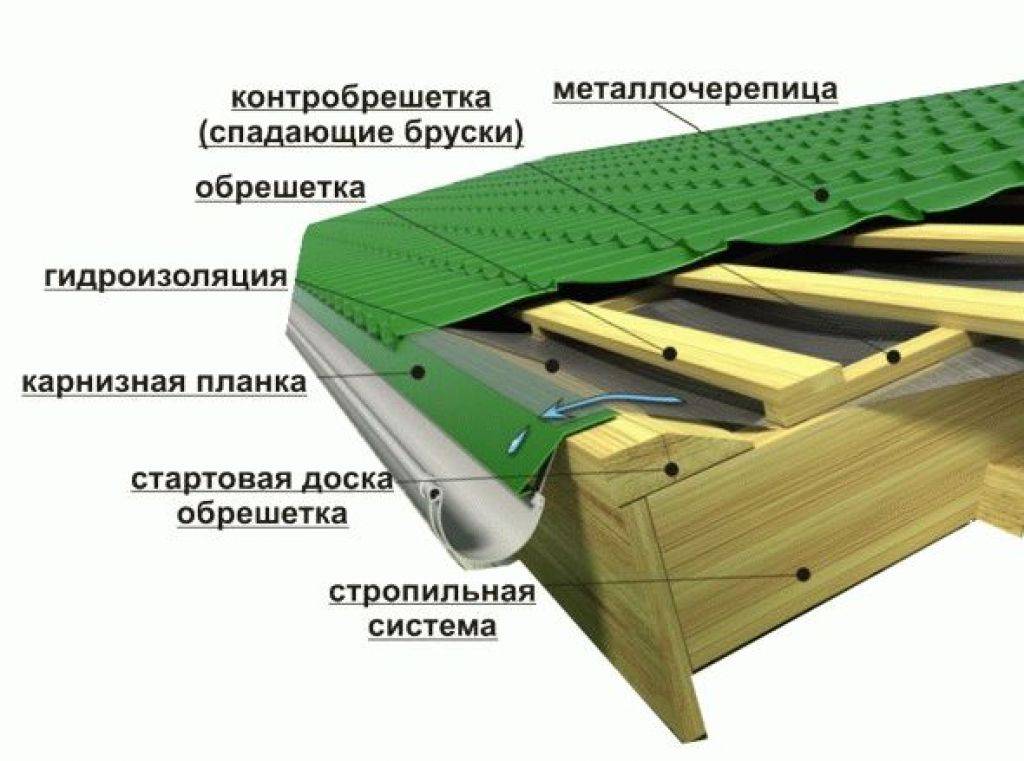

Подробная инструкция по монтажу металлочерепицы обязательно должна поставляться в комплекте с материалом. Выполняя каждый пункт в правильной последовательности, можно легко произвести установку своими руками. Первым делом следует составить монтажную схему, включающую в себя описание каждого слоя кровельного пирога. Примерная схема будет выглядеть следующим образом (от чердака):
- пароизоляция;
- утеплитель;
- гидроизоляция;
- вентиляционный зазор;
- стропильная система;
- обрешетка;
- металлочерепица.
Технология монтажа кровли из металлочерепицы предполагает шаг стропильной системы в 55-90 см, читайте подробнее: стропильная система под металлочерепицу. Конкретный параметр будет зависеть от массы покрытия, угла наклона скатов, а также и ширины теплоизоляции, в случае выбора плитного материала. Для стропильных ног используется брус с сечением 50х150 мм, для мауэрлата отлично подходит брус с сечение 100х150 мм, а для обрешетки рейка с размером 50х50 мм. Все деревянные элементы в обязательном порядке должны быть обработаны защитными составами от влаги, огня и насекомых. При установке каждого элемента стропильной системы следует проверять его ровность в горизонтальном и вертикальном положении при помощи уровня. Угол наклона скатов для металлочерепицы должен быть не менее 12-14 градусов, это минимальное значение, которое допускается при укладке черепицы из металла. Длина листов металлочерепицы определяется длиной скатов с учетом карнизных свесов. Однако, если они более 4,5 м, то желательно делать два ряда, так как с более длинной продукцией работать будет сложнее. Нахлест листов в зависимости от конфигурации кровли составляет 10-15 см.
Крыша из металлочерепицы своими руками предполагает ответственный подход к каждому этапу установки. Это касается, как укладки финишного настила, так и монтажа слоев кровельного пирога. После того, как стропильная система возведена, первое, что необходимо сделать – это произвести монтаж гидроизоляции под металлочерепицу. Для этого на стропила, начиная от карниза раскатывается пленка в горизонтальном направлении. Нахлест соседних рядов составляет 15 см. Закрепляется материал скобами, но места их установки заделываются скотчем либо герметиком. Далее можно продолжать работу в двух направлениях, то есть заниматься отделкой и утеплением кровли с внутренней стороны, а также продолжать монтаж металлочерепицы с внешней. Чтобы приступить к крепежу черепицы, стоит подготовить основание для нее, то есть произвести укладку обрешетки и контробрешетки. Шаг обрешетки под металлочерепицу зависит от угла наклона скатов, чем он круче, тем реже крепятся рейки. Конкретное значение может быть прописано в инструкции к металлочерепице. При этом обязательно выполнить сплошную обрешетку в таких местах, как дымоход, мансардные окна, ендовы. Монтаж черепицы следует производить от карниза и двигаться наверх. Крепление выполняется при помощи кровельных саморезов. Если все выполнено верно, то кровля прослужит многие годы, однако, довольно часто начинающие строители допускают ошибки при монтаже металлочерепицы.
Видео по теме:
https://youtube.com/watch?v=WNHmjF8Lj7s
Этап 6. Отдельные элементы
Шаг 1. Торцевые планки фиксируются внахлест (порядка 2 см). Размер волны подгоняется к ширине ската, иначе гребень может уложиться на фронтон.
Монтаж карнизной планкиКарнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 мм
Шаг 2. Добавляется кровельная планка, далее между ней и листом материала укладывается дополнительный уплотнитель.
Шаг 3. При обустройстве труб или окон, которые находятся ниже конька, берутся листы с одним модулем – по две штуки для каждого элемента конструкции.
Шаг 4. При покатых скатах между материалом и коньковой планкой устанавливается аэроролик, который предотвратит проникновение атмосферных осадков под конек.
Монтаж аэроролика
Шаг 5. Конек фиксируется на планках, расположенных на торцах конструкции. Это нужно сделать с таким расчетом, чтобы он выступал на 2-3 см. В случае с плоским коньком все элементы крепятся внахлест, а если он полукруглый, то только согласно линиям профиля.
КонекКонек
Также стоит отметить, что планки коньков при необходимости можно сгибать и разгибать, чтобы те повторяли угол наклона кровли.
Доборные элементы кровли из металлочерепицы
Увеличить срок службы кровли из металлочерепицы и придать ей законченный внешний вид помогают доборные элементы. Они могут иметь различный размер и конфигурацию, обеспечивая плотное примыкание элементов системы и делая её эксплуатацию более безопасной и удобной. Предлагаем с ними познакомиться.
Доборные элементы придают крыше из металлочерепицы законченный внешний вид
Конёк и ендова
Конёк используется для защиты металлочерепицы на коньке и наружных переломах кровли от внешних неблагоприятных факторов. Изделие может быть плоским и полукруглым, что позволяет подобрать оптимальный вариант для конкретной кровли. При наличии конька можно не опасаться, что в подкровельное пространство попадет влага или грязь, а листы металлочерепицы сорвёт при сильном порыве ветра.
Форма конька может отличаться
Планки ендовы могут быть верхними и нижними. Первый вид используется тогда, когда необходимо закрыть на внутренних переломах кровли срезы кровельного материала. Нижняя – помогает предотвратить попадание влаги под кровлю за счёт своевременного отвода излишков воды со стыка двух скатов.
Верхняя планка ендовы
Ветровая планка: торцевая и карнизная
Ветровая планка представляет собой уголок, выполняющий декоративную и защитную функцию. Для её изготовления используется такой же материал, что и для самой металлочерепицы. Может быть торцевой и карнизной.
Торцевая планка помогает красиво оформить торец крыши
Торцевая планка предотвращает попадание влаги на крайние элементы кровли, а также снижает величину ветровой нагрузки. При наличии карнизной планки удаётся направить потоки дождевой воды в водосточный жёлоб, защищая тем самым лобовые доски и основу обрешётки от излишней влаги.
Карнизная планка поможет воде оказаться в водосточном жёлобе
Ограждающие элементы и снегозадержатели
Необходимость в ограждающих элементах возникает в том случае, если высота строения превышает 7 м. При их наличии удается избежать падения людей с крыши. Крепятся к обрешётке через металлочерепицу.
Ограждения защищают от падения
С точки зрения безопасной эксплуатации крыши, обязательной является установка снегозадержателей. Эти доборные элементы помогают предотвратить резкое падение большого объёма снега, защищая тем самым прохожих от травм, а водосточную систему от чрезмерной снеговой нагрузки. Могут быть:
- трубчатыми. Предполагают наличие двух труб и кронштейнов. Для изготовления используется оцинкованная сталь, на которую может наноситься полимерное покрытие под цвет металлочерепицы;
- листовыми. Более экономный вариант. Для изготовления элемента используется гнутый лист.
Трубчатый снегозадержатель
Монтаж крыши из металлочерепицы.
Прежде всего, стоит учитывать, что металлочерепица подойдет в качестве кровельного материала только для крыш с достаточным углом наклона. Для плоской крыши такое решение не подойдет или потребует дополнительных усилий по обеспечению гидроизоляции, что, с учетом широкого ассортимента материалов, подходящих для плоских кровель, несколько неоправданно. Угол наклона крыши из металлочерепицы должен составлять от четырнадцати градусов.
Перед тем, как покрыть крышу металлочерепицей, стоит детально рассмотреть все этапы предстоящей работы. Отлично иллюстрирует, как крыть крышу металлочерепицей, видео в конце статьи. После того, как все станет окончательно ясно, можно приступать к работе над кровлей.
Гидроизоляция.
Покрытие крыши металлочерепицей предполагает наличие надежного гидроизолирующего слоя, который позволит защитить стропильную конструкцию от малейшего протекания. Гидроизоляционную пленку следует располагать прямо на стропилах. Следите за верным расположением слоев материала – абсорбирующая поверхность должна быть направлена внутрь, а влагонепроницаемая – наружу. Утепление крыши из металлочерепицы требует включения в кровельный пирог сочетания гидро- и пароизоляции.
Обратите внимание – гидроизоляционная пленка фиксируется с помощью строительного степлера и оцинкованных скоб. Крепление проводится прямо к стропилам и начинается у края крыши, продвигаясь по направлению к коньку
Пленка обязательно должна располагаться внахлест – на многих разновидностях пленки даже наносится специальная черная полоса, которая указывает, где будет располагаться край следующего слоя.
Провис материала не должен быть более двух сантиметров. После монтажа гидроизоляции следует начинать работу над обрешеткой.
Как правильно сделать обрешетку под металлочерепицу.
Обрешетка крыши под металлочерепицу делается из брусков размером 50х50 мм, досок 25х100 мм или из перфорированного металлопрофиля. Она располагается поверх изоляционных материалов на специальные контррейки толщиной в 5 сантиметров. С помощью контрреек достигается дополнительная вентиляция крыши из металлочерепицы, к тому же, они защищают слой гидроизоляционной пленки от механических повреждений.

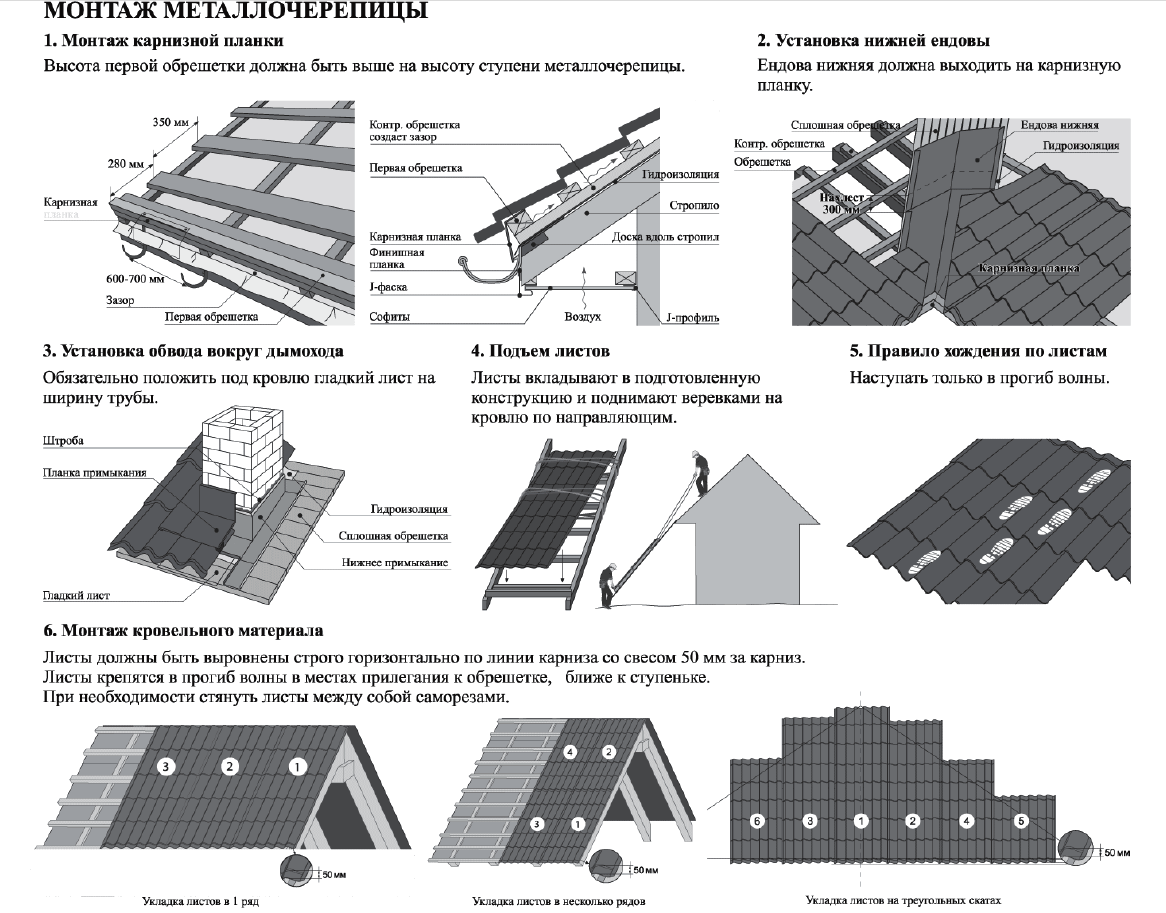

Монтаж металлочерепицы.
После того, как устройство крыши под металлочерепицу завершено, можно переходить к непосредственному монтажу металлических листов. Начинать следует с торца, укладывая от самой высокой точки ската – у конька. Можно начинать работы как с правой стороны крыши, так и с левой. Все листы располагаются с нахлестом и фиксируются саморезами к обрешетке. Лучше всего использовать саморезы с уплотняющей шайбой и защитный покрытием.
Крепление должно располагаться перпендикулярно, из изгиба листа непосредственно в обрешетку. На каждый квадратный метр кровли нужно использовать 7-10 саморезов. Чтобы листы не были повреждены при фиксации, нужно предварительно просверлить отверстия для саморезов.
Обратите внимание, что у торцов поверх волны профиля должна располагаться торцевая планка, выставленная максимально ровно. Ее также следует фиксировать саморезами к обрешетке
Для кровли сложной архитектурной формы подрезка листов металлочерепицы должна производиться заранее. При этом нужно использовать только дисковую пилу или электролобзик. Остальные инструменты могут повредить слои защитных покрытий листа, что ускорит процесс коррозии.
Финальным этапом в работе над монтажом металлочерепицы является монтаж конька. Специалисты советуют располагать под коньком уплотнитель, прикрепленный к обрешетке гвоздями или саморезами. Сам конек должен укрепляться саморезами с шагом через волну.
Защита примыканий.
Особого внимания заслуживают стыки кровли и вертикальных поверхностей – труб, стен, антенн. На местах стыков нужно располагать специальные планки, под которые иногда для надежности фиксируют дополнительные деревянные бруски.
Процесс монтажа металлочерепицы, как правило, не вызывает затруднений даже у частного строителя. Прежде всего, стоит позаботиться об изоляции и обрешетке, после чего работы проводятся от верхней части края крыши.
Устройство гидроизоляции
|
|
При помощи гидроизоляционного слоя обеспечивается предотвращение загрязнений и попадания воды под кровлю. Кроме того, благодаря ему, водяной пар беспрепятственно уходит в коньковый вентиляционный зазор.
Используются пленки для гидроизоляции одного из трех видов.
- Супердиффузионные мембраны.
- Антиконденсатные материалы.
- Классическая гидроизоляция.
Если применяется классический вариант, то вентиляция должна быть двухконтурной: между материалом для кровли и гидроизоляцией, а также меж утеплителем и гидроизоляцией.
Супердиффузионную мембрану кладут прямо на утеплитель, достаточно одноконтурной вентиляции – меж материалом кровли и самой мембраной.
При укладке антиконденсатных материалов должна быть двухконтурная вентиляция. Особенность такого материала в том, что он имеет ворсистую структуру, вода впитывается в ворс, после чего при теплой и солнечной погоде быстро высыхает.
Независимо от вида гидроизоляционной пленки зазор должен составлять 3-5см.
Одним из ответов на вопрос «как правильно покрыть крышу металлочерепицей» станет соблюдение непреложного правила: гидроизоляция на битумной основе не применяется под черепичную кровлю ни при каких условиях.
Нюансы правильного монтажа
Первый ряд гидроизоляционной пленки нужно начинать раскатывать от карниза в горизонтальном направлении. Нахлест одной полосы на другую должен быть не меньше 15см, эта граница обозначается производителями и проходит вдоль всего рулона в виде полосы. Для изоляции мест перехлеста используется клейкая лента, а скрепляются полосы между собой строительным степлером.
Места нахлеста должны находиться не в промежутках, а непосредственно на деревянных элементах конструкции – то есть на дистанционных брусках, контррейках, стропилах, обрешетке. При укладке гидроизоляции следует иметь в виду, что переворачивать материал обратной стороной нельзя, такое расположение пленки защиту от влаги не обеспечит.
Пленка должна быть уложена с запасом – то есть провисать между стропил примерно на 20мм. Это нужно для того чтобы исключить ее обрыв или натяжение под влиянием погодных условий (холода) или из-за возможных сдвигов стропильной конструкции.
Так как антиконденсатная и классическая пленка требует двухконтурной вентиляции, стропило должно выступать за уровень теплоизоляции на 3-5см. Если же теплоизоляционный слой оборудован таким образом, что находится вровень со стропилом, по балке нужно набить дистанционный брусок, имеющий сечение 30х50мм. Это обеспечит создание канала вентиляции в промежутке между гидроизоляцией и утеплителем.
Супердиффузионную мембрану раскатывают прямо по стропилам. Если стропило выступает над теплоизоляцией, то мембрану нужно раскатать так, чтобы она его обхватывала.
Слой гидроизоляции нужно устраивать так, чтобы он выступал минимум на 20см за линию стен – как у свеса крыши, так и у карниза. В районе карниза гидроизолятор нужно вывести по стропилу и прикрепить специальным скотчем. Если в роли гидроизоляционного материала выступает мембрана, то распознать повреждения кровли будет проще – по объему поступающей воды.
На стыках скатов перехлест полотнищ пленки друг на друга должен составлять от 15 до 20см.
Вентиляционные и печные трубы желательно гидроизолировать двойным слоем. Первый слой делается с нахлестом на высоту около 5см, второй укладывается поверх первого.
Если чердак планируется сделать холодным, то есть без утеплителя, пленки-гидроизоляторы нужно использовать все равно. Из-за разницы наружных и внутренних температур металлочерепица будет «потеть», пленку надо укладывать под листы черепицы с промежутком не меньше 5см. Благодаря такой укладке температура изнутри и снаружи профиля будет одинаковой. При таком варианте чердака лучше всего подойдут антиконденсатные материалы.
Как крыть кровлю металлочерепицей?
Для облегчения подъема листов на кровлю следует устроить особые лаги. При большой поверхности крыши или неудобстве подачи листов с земли на кровле можно оборудовать стеллажи для временного хранения материала.
Листы укладывают на рейки, отделяя их друг от с друга, что позволяет избежать повреждений. Непосредственно после укладки защитная пленка удаляется.
Ходить по листам следует с большой осторожностью. При необходимости передвижения вдоль покрытия ступать надо в промежутки между волнами, при движении поперек – по складкам
Обувь строителей должна быть мягкой.
Во время дождя возрастает риск возникновения капиллярного эффекта, при котором вода (при подъеме выше уровня стока) может просачиваться в местах наложения листов друг на друга, как бы выдавливаясь между листами.
Чтобы предотвратить данный эффект, на листах проделаны специальные канавки, по которым просочившаяся вода может стечь.
При разновидности материала, где канавка предусматривается с двух сторон листа, она, как правило, бывает справа. По ходу укладки необходимо следить, чтобы каждый последующий лист перекрывал капиллярный паз предыдущего.
Монтаж начинают с укладки первого листа, а следующие можно монтировать как вправо, так и влево.
Начинать надо с той стороны, на которой отсутствуют срезы и скосы и нет необходимости в обрезке листа. Продолжают укладку в направлении к другому скату: к косому коньку или междускатной ендове.
При монтаже справа налево каждый последующий лист ложится на крайнюю волну предшествующего. При этом капиллярная канавка закрывается с левой стороны.
При монтаже слева направо край следующего листа надо помещать под волну предыдущего для покрытия канавки. Этот способ более простой, чем предыдущий, так как один лист закрепляет другой и исключается возможность сдвига.
Однако при этом есть вероятность повреждения полимерного покрытия.
При любой форме конструкции листы выравниваются в горизонтальном направлении параллельно карнизной линии. Свес за карниз составляет 50 мм.
Монтаж листов металлочерепицы в один ряд
При данном методе укладки с правой стороны в левую первый лист выравнивают в соответствии с карнизом и торцом, затем закрепляют рядом с коньком по центру при помощи самореза.
Следующий лист накладывают сверху с захватом одной волны, выравнивают с первым листом и скрепляют их один с другим. Так укладывают не более 4 листов и соединяют их вместе по очереди.
В результате получится блок. Его надо выровнять по карнизу, оставив при этом припуск для свеса. Готовая конструкция крепится к обрешетке.
Многорядный монтаж
При данном способе монтажа первый лист, уложенный справа налево, выравнивают по карнизу и торцу.
Второй лист закрепляется по центру у конька при помощи самореза над первым (с наложением). Затем их выравнивают и скрепляют саморезами.
Третий лист укладывается слева от первого, их также скрепляют. Над ним монтируется следующий (аналогично предыдущим двум).
Блок выравнивают по торцу и карнизу и окончательно закрепляют на обрешетке.
Укладка металлочерепичной кровли на треугольных скатах
До начала монтажа необходимо по центру сделать разметку, а через нее провести осевую линию.
Такая линия проводится и по листу. Лист после их совмещения крепится при помощи винта-самореза. Остальные листы монтируются в обе стороны от первого аналогично первым двум случаям.
При монтаже металлочерепицы на треугольных скатах, косых хребтах, ендовах листы необходимо обрезать (можно прямо на кровле).
Черепицу размечают на особом приспособлении – чертке. Его устраивают следующим образом: кладут две доски шириной 100 мм параллельно друг другу, еще две кладут на них перпендикулярно.
Доски нежестко скрепляют. От внутреннего ребра левой доски до внешнего правой должно сохраняться расстояние 1100 мм.
Ендовы и косые хребты
Лист, который необходимо обрезать, накладывается на целый. Когда устанавливают черток, его свободно закрепленные части поворачиваются.
Поперечно расположенные доски располагают в горизонтальном положении, в то время как вертикальная доска лежит на ендове (косом хребте) внутренней стороной.
Незакрепленный лист размечают после корректной установки. Линию проводят параллельно внешней стороне другой вертикальной доски, не лежащей на ендове.
Затем лист снимают. Обрезку производят четко по разметке, лист соединяют с закрепленным листом. Аналогично производится монтаж остального материала.
Рассчитываем материал
Первый вопрос, который волнует всех, кто решил делать крышу самостоятельно: как рассчитать количество металлочерепицы? Здесь все довольно несложно, если придерживаться выверенной схемы.
Начнем с определения количества рядов: разделите длину ската на рабочую ширину листа и округлите показатель. Рабочей шириной считается та часть, которая прикрывается соседним листом – приблизительно 8 см. Например: длина ската составляет 9 м, рабочая ширина – 1,5 м. Делим 9 на 1,5 и получаем 6, то есть один скат кровли будет состоять из 6 листов. Если вы обустраиваете двускатную крышу, листов понадобится 12.
Перед покупкой материала, внимательно просчитайте необходимый объем
Затем вычислим необходимую длину ряда: сложите высоту ската и карнизного свеса. Естественно, чем длиннее листы вы будет использовать, тем меньше материала затратите на перехлест, но учитывайте, что с длинными изделиями работать трудно. Поэтому рекомендуется разбивать ряды на части с учетом перехлеста 15 см. Например: высота ската составляет 4 м. Делим этот показатель на 2 и получаем, что нам нужны листы по 2 м и 2,15 м высотой.
Итого мы знаем, что для крыши с двумя скатами длиной 9 м и высотой 4 м нам необходимо 6 листов по 2 м и 6 – по 2,15 м.
После расчета количества листов их нужно раскроить. Это можно сделать рубящими электроножницами. Болгарку использовать нельзя, так как она перегреет металлочерепицу и материал начнет выгорать в месте среза, что приведет к деформации его защитного слоя.

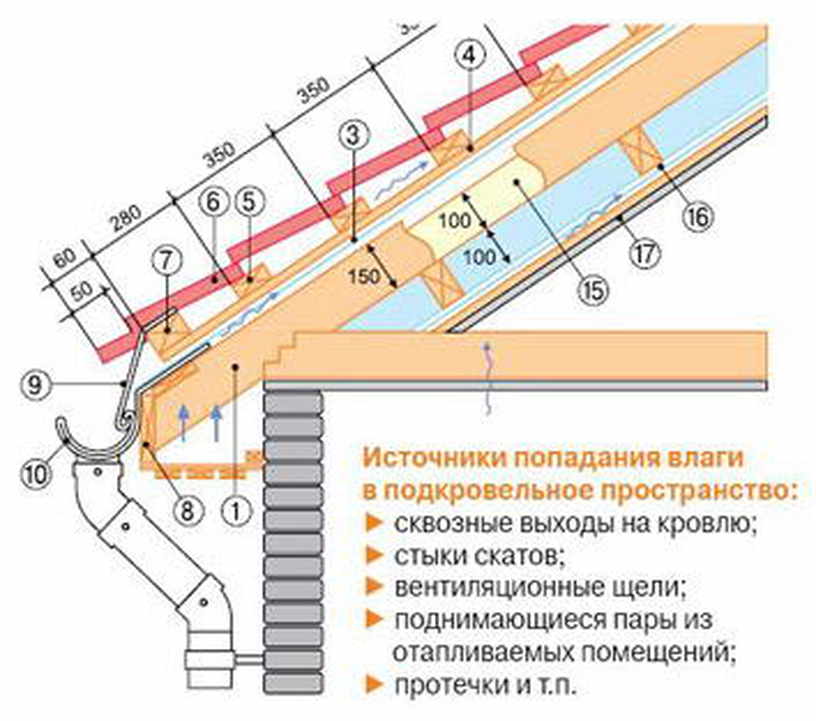

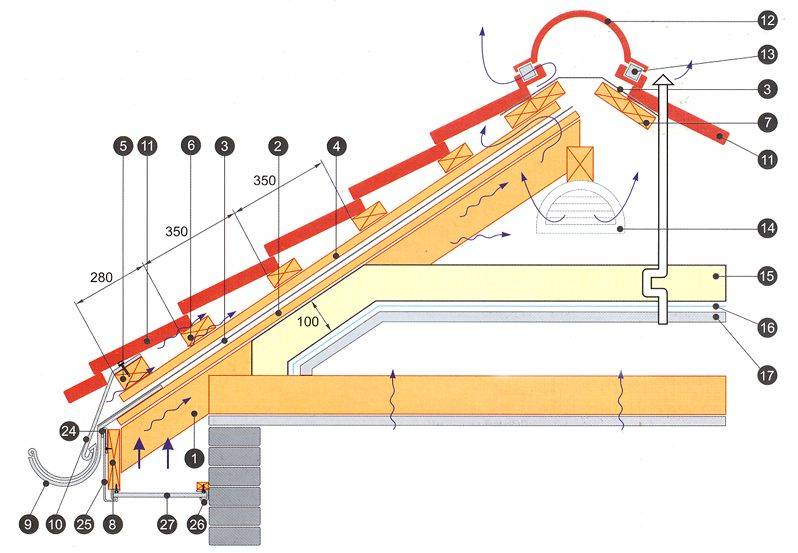

Гидроизоляция и система вентиляции
Для предотвращения коррозии металла и загнивания деревянных частей конструкции нужны изоляционные покрытия и вентиляция.
Пропорциональное соотношение промежутков вентиляции и площади всей кровли составляет 1:100. Вентиляционные зазоры располагают в соответствии с площадью каждого отдельного ската. Например, при площади ската 100 кв. м площадь зазоров должна быть равна 1 кв. м.
Приток воздуха происходит у карниза, а отток – у конька. Показатели коньковой и карнизной площадей равны.
Поэтому общий для конкретного ската показатель делят пополам. Такой прием позволяет обеспечить равномерное поступление и выход воздуха.
На пути воздушного потока не должно быть никаких помех. Обеспечивается это:
- расположенным у конька вентиляционным зазором и слуховыми окнами;
- потоком как между крышей и слоем гидроизоляционного покрытия, так и между гидро- и теплоизоляцией;
- наличием вентиляционных промежутков в подшивке карниза.
Для устройства гидроизоляции используют пленки трех видов:
- антиконденсатные материалы;
- супердиффузные мембраны;
- классическую гидроизоляцию.
При выборе антиконденсатных материалов вентиляция должна быть двухконтурная. Спецификой данного материала является ворсистая структура, которая впитывает влагу, быстро высыхающую в солнечную теплую погоду.
При использовании супердиффузной мембраны ее укладывают непосредственно на утеплитель, а вентиляция может быть одноконтурной: между мембраной и материалом крыши.
При применении классического варианта вентиляция будет двухконтурной: между кровельным материалом и гидроизоляционным слоем и между гидроизоляцией и утеплителем.
Вне зависимости от типа гидроизоляционной пленки величина зазора должна составлять от 3 до 5 см.
