Конструкция сложных кровель
Существует масса вариантов сочленения фрагментов кровли разной конструкции, в том числе и вальмовых скатов. Например, выступающую часть здания – эркер покрывают вальмовой крышей.

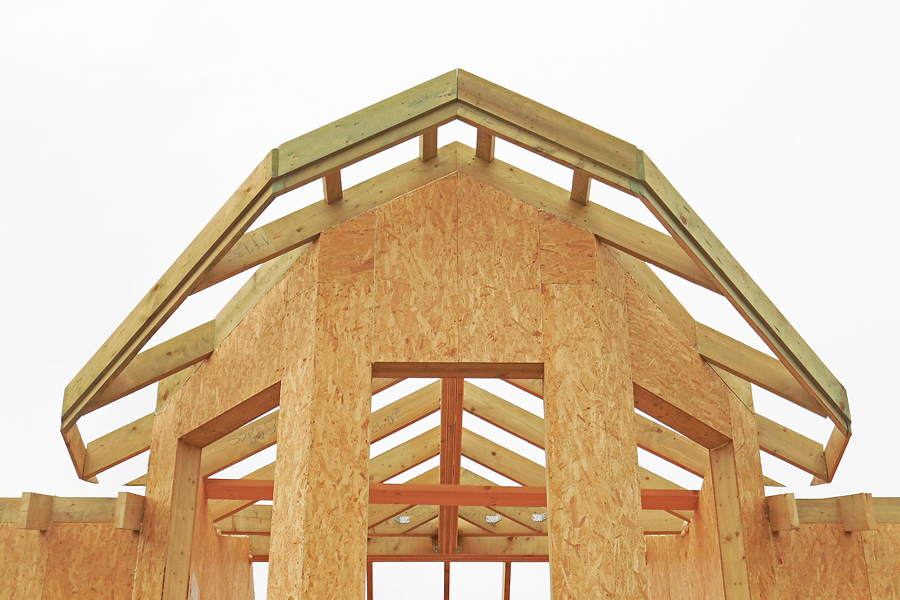

Вальмовый каркас эркера:
Самые популярные виды строения крыш с включением элементов вальмовой кровли – это крыши:
- голландская;
- датская;
- шатровая.
Голландская
Кровли такого типа отличает наличие коротких вальм, низ которых находится гораздо выше свесов смежных скатов. Это позволяет на фасаде 2-го этажа дома размещать окна. На нижнем снимке представлен такой дом с голландской крышей.

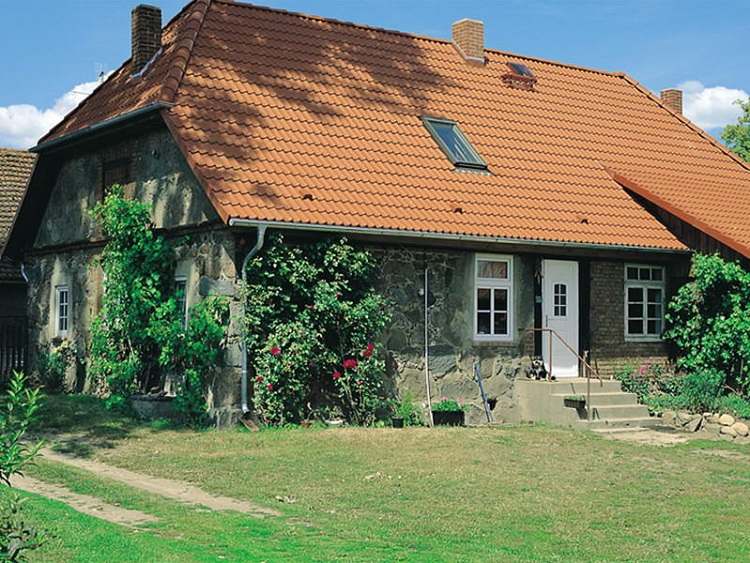

Крыша – голландка:
Датская
Крыши такой конструкции получили большое распространение в странах Западной Европы. Они впервые появились в Дании. В России они стали появляться сравнительно недавно. Их особенностью является то, что благодаря фронтону, на мансарде можно установить обычные вертикальные окна.
Шатровая
Вальмовая шатровая крыша – это упрощённый вариант стандартной вальмовой кровли. Отсутствие трапециевидных скатов позволяет избавиться от лишних опорных и усиливающих элементов. Следует отметить то, что данный вариант крыши приемлем для тех домов, которые в плане имеют вид квадрата.

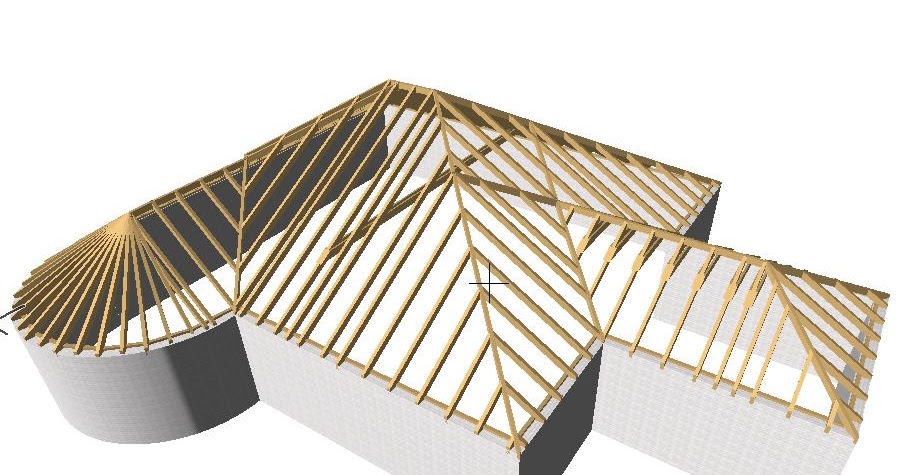

Каркас шатровой крыши:
Преимущества и недостатки четырехскатных крыш с эркером
Четырехскатные крыши домов с эркером имеют большое количество преимуществ, среди которых можно выделить следующие моменты:
- привлекательный внешний вид кровельной конструкции, оригинальный дизайн, благодаря чему строение получается необычным;
- вальмовая крыша с эркером отличается высоким уровнем устойчивости к сильным порывам ветра, чему способствует отсутствие кровельного фронтона; чем меньше будет в конечном итоге угол ската крыши, тем меньше сильный ветер будет оказывать воздействие на стропильную систему;
- благодаря тому что вальмовая кровля с эркером имеет обтекаемую форму, конструкция отличается высокой устойчивостью к разным видам природных осадков;
- так как пирог расположен внутри конструкции, то это существенно облегчает процесс утепления;
- в зависимости от того, какая будет сделана высота и наклон вальмовой крыши с эркером, в дальнейшем можно использовать подкровельное пространство в качестве жилого помещения;
- во время оформления дома свес крыши делают довольно большим, благодаря чему можно получить дополнительную защиту для стен строения;
- так как у вальмовой конструкции с эркером отсутствует фронтон, это способствует равномерному распределению веса по фундаменту, кроме этого, нагрузка на фундамент существенно уменьшается.
Несмотря на большое количество преимуществ, не стоит забывать про недостатки, среди которых выделяют:
- сложный процесс монтажа – если во время работ будет допущена ошибка, даже самая незначительная, то уровень надежности сразу ставится под вопрос;
- для возведения вальмовой кровли требуются большие денежные вложения.
Перед тем как приступить к монтажу, рекомендуется предварительно изучить все имеющиеся преимущества и недостатки, после чего принимать решение.

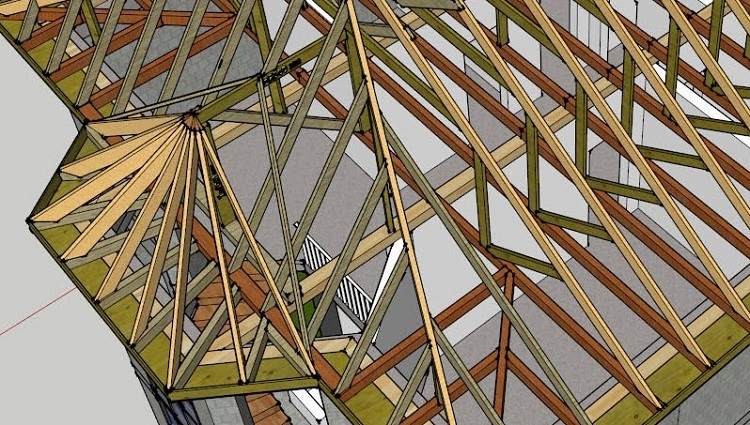

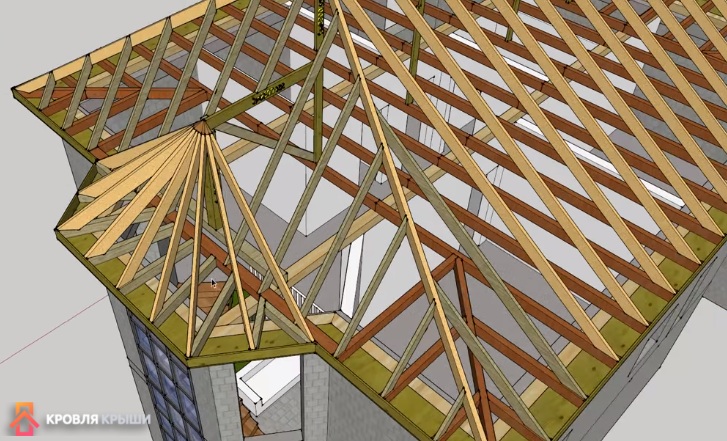

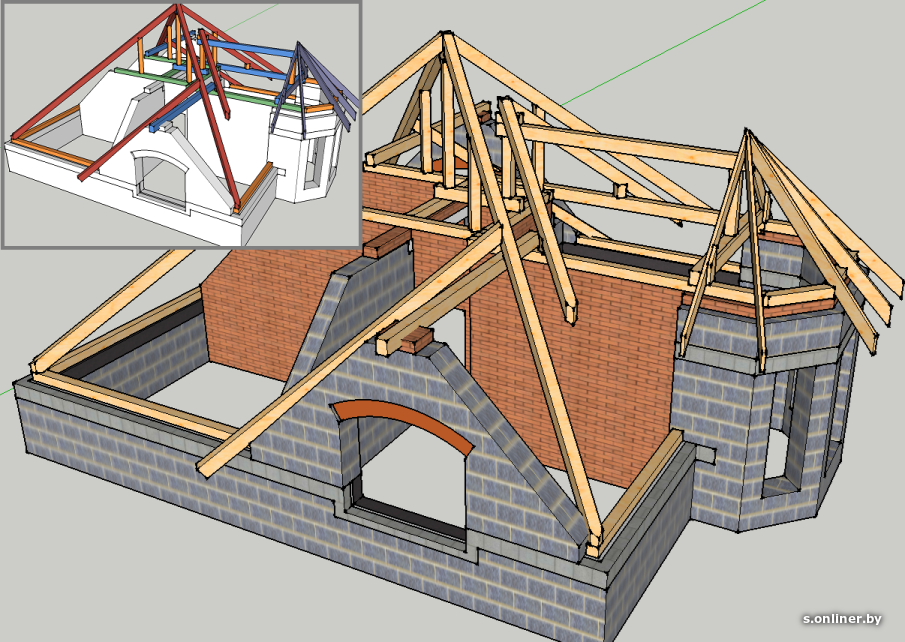

Схемы стропильных систем вальмовой крыши с эркером
После того как все особенности учтены, можно приступать к составлению чертежей для вальмовой крыши с эркерной стропильной системой. Для этого потребуется:
измерить высоту, длину и ширину строения;
на бумаге, придерживаясь определенного масштаба, схематически зарисовать фасад и торцы здания;
выбрать вариант вальмовой крыши с учетом конструктивных особенностей строения;
с учетом всех характеристик начертить на одном из эскизов несколько вариантов кровли с эркером, после чего выбрать самый подходящий, на чертеже обязательно должен быть отмечен угол наклона;
на чертеже отмечают расположение стропил (выделяют точками), длину стены разделяют на одинаковые отрезки, благодаря чему получается шаг для стропильной системы;
важно понимать, что шаг для стропильной системы во многом зависит от сечения и характеристик древесины, используемой в работе;
так как для вальмовой крыши с эркером требуется наличие утеплителя, то во время монтажа стропил стоит брать во внимание этот момент;
на чертеже отмечают расположение стропил для эркера.
После того как эскизы готовы, их соединяют в один большой чертеж, который используют в дальнейшем во время монтажных работ.
Важно!
Благодаря предварительно подготовленному чертежу имеется возможность рассчитать необходимое количество строительного материала
Что за загадочный эркер?
Эркеры по большей части похожи на большие крытые балконы, которые, однако, имеют капитальные стены, схожие со стенами самого здания. Такие эркеры имеют различные формы, они могут быть полукруглыми и многогранными.
Крыша эркерная подбирается с учетом имеющейся конструкции, она может быть:
- многощипцовой;
- в виде полусферы;
- сложной вальмовой;
- декоративной с башенками, прочими архитектурными украшениями.
Виды эркерных конструкций и лоджий для многоквартирного дома.
Эркер чаще всего делают застекленным, это больше похоже на панорамное остекление, поставить которое довольно сложно, но именно оно придает декоративный внешний вид. Это улучшает освещенность внутреннего помещения, придает всему сооружению ощущение воздушности и легкости
Сложнее всего установить над эркером крышу, так как она не только будет иметь довольно сложную форму, но и множество ендов (разжелобков) и коньков. Стадия проектирования такой яндовой кровли самая ответственная и сложная, она требует участия профессионального проектировщика.
Чертеж крыши и расчет ее площади
Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:
Выбор угла наклона сторон
Выбор угла наклона кровельных скатов производится при учете таких критериев:
- В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
- При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
- Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
| Разновидность кровельного покрытия | Оптимальный уклон в градусах | Нюансы при укладке материала |
| Шифер | от 13 до 60 | При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова. |
| Черепица керамическая | От 30 до 60 | При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя. |
| Металлочерепица | Минимальный уклон — 15, максимальное значение не определено | |
| Битумный шифер | Минимальный уклон — 5 градусов, максимальный — не определен | От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие. |
| Стальная фальцевая крыша | Минимальное значение — 20 градусов. Максимального нет | |
| Черепица битумная | Минимальный уклон — 12 градусов, максимальный — не определен | Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером. |
Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа
Составление проекта
Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:
- Измерить параметры дома и выступа: высоту, ширину и длину.
- Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
- В зависимости от особенностей дома выбрать вид вальмовой кровли.
- Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
- Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
- Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
- Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
- На чертеже также должна быть обозначена стропила эркера.
- Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
- Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.
Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ
Обзор диванов для эркера со спальным местом в этой статье.
Как производится расчет площади?
Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.
Для расчета потребуются также такие данные:
- Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
- Длина ската, ее расчет производится от конька до края карниза.
- Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.
Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.
Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.
Как запилить стропила вальмовой крыши
Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.
В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.
Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:
- длину до мм;
- вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
- горизонтальный угол (определяется по отношению к диагональной балке).
Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.
Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.
Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.
Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.
Эркерная вальма: особенности и разновидности
Классическая вальмовая кровля образуется четырьмя скатными плоскостями, сходящимися под наклоном к двум вершинам, соединенным коньком. Пара основных скатов имеет форму трапеции, пара боковых — форму треугольника.

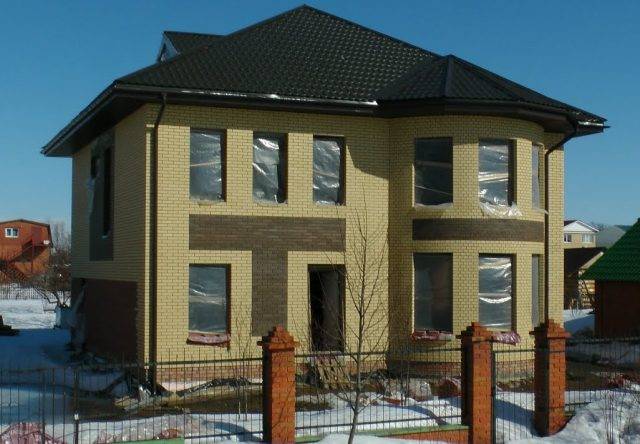

Вальмовая крыша с эркером, несомненно, служит украшением дома и позволяет применять оригинальные интерьерные решения; вместе с тем, добавление в проект эркера усложняет конструкцию, она становится многоскатной. Скаты, пересекаясь, образуют внутренний угол, наиболее уязвимое место, в котором имеют привычку скапливаться атмосферные осадки. Угловое соединение называется ендовой, а крыша с подобным архитектурным элементом получила название яндовой кровли. Главным ее минусом считается сложность возведения. При проектировании увеличиваются требования к качеству расчетов; незначительные ошибки способны привести к снижению надежности и деформации кровли. Вместе с тем, вальмовая крыша может похвастаться следующими достоинствами:
Привлекательный внешний вид и возможность расширения жилого пространства — мансарды.
Ендова — место соединения скатовИсточник board.infox.by
- Долговечность и устойчивость к ветровым и дождевым нагрузкам. Чем меньше наклон скатов, тем более обтекаемой становиться форма и меньшая нагрузка приходится на стропильный каркас.
- На такой кровле органично смотрятся большие свесы, обеспечивающие защиту фасадных стен от дождевой влаги.
- Благодаря отсутствию фронтонов нагрузка кровельной системы на стены и основание жилья распределяется равномерно.
Помимо классической, существуют и другие разновидности вальмы, каждая со своими особенностями стропильной конструкции и возможностями обустройства эркера:
Шатровая. Скаты сходятся в одну точку и образуют многогранную пирамиду. Конек отсутствует; вместо него формируется более сложный в реализации коньковый узел. Шатровая крыша используется для эркеров небольшого размера, которые приобретают вид декоративных башенок, пристроенных к дому. Она смотрится наиболее органично.
Шатровая конструкцияИсточник yandex.ru
- Ломаная (мансардная) вальма. Самая сложная в реализации конструкция, в которой скаты на определенной высоте меняют угол наклона (на меньший); количество отдельных плоскостей удваивается с четырех до восьми. Ломаная вальма обеспечивает максимум подкровельного пространства и хорошо подходит для обустройства эркера, значительно выступающего за плоскость фасада.
- Полувальмовая. На боковом (треугольном) скате имеется вертикальный фронтон, в котором удобно устроить окно. Распространены двускатные (голландские, с укороченным треугольным скатом и фронтоном) и четырехскатные (датские, фронтон завершается торцевым скатом) полувальмовые кровли. В зависимости от устройства, полувальму можно совмещать с эркером.
ПолувальмаИсточник viksar.ru
Как посчитать площадь эркера
Для измерения площади эркера применяют следующие инструменты:
- линейка – наименее точное измерительное приспособление, дающее большие погрешности;
- рулетка – подходит для измерения небольших площадей;
- лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.
Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.
Дальнейшие действия таковы:
- Измерить все стороны.
- Выполнить чертеж, отметить на нем полученные данные.
- По формулам вычисления площадей произвести подсчеты для простых фигур.
Как рассчитать четырехскатную крышу: размеры основания, уклона
Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши. Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.
Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.
При этом должны быть учтены также следующие показатели:
Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели
силы и скорости ветра в районе строящегося дома;
интенсивности осадков;
используемого кровельного материала.
Как сделать эркер своими руками
Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.
Укладка фундамента
По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:
- выкапывание траншеи;
- создание опалубка;
- утепление;
- армирование;
- заливка бетоном.
Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.
Возведение эркера
Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон
Кладка имеет ряд особенностей, который важно учитывать:
Для внутренних стен можно применять газосиликатные блоки или газобетон.
Для внешней кладки лучше брать качественный облицовочный кирпич.
При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
Теплоизоляция должна находиться в среднем слое
Это может быть минеральная вата или более современные напыляемые материалы.
Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.
Выбор материалов для стропильной системы
Стропильная система играет важную роль в конструкции крыши и ее прочности. Правильный выбор материалов является ключевым этапом при монтаже стропильной системы.
- Дерево: Деревянные стропила являются наиболее распространенным и традиционным выбором. Дерево должно быть высокого качества и отвечать определенным требованиям прочности. Основные виды дерева, которые обычно используются — это сосна, ель и лиственница.
- Металл: Металлические стропила можно использовать для создания более прочных и долговечных крыш. Металл может быть выполнен из стали или алюминия. Преимущество металлических стропил состоит в их стойкости к погодным условиям и низкому уровню влагопоглощения.
- Бетон: Стропила из бетона обеспечивают прочность и надежность крыши. Бетонные стропила хорошо справляются с большими нагрузками и могут использоваться в стропильной системе для крупных построек.
Важно выбирать материалы, которые соответствуют спецификациям проекта и требованиям строительных норм. При выборе материалов также необходимо учитывать стиль и эстетический вид крыши, чтобы она сочеталась с окружающей застройкой
Кроме того, нужно учесть бюджет проекта и стоимость выбранных материалов. Некоторые материалы могут быть дороже, но предоставляют больше преимуществ в терминах долговечности и прочности.
В итоге, выбор материалов для стропильной системы должен быть обдуманным и основываться на нуждах конкретного проекта. Каждый материал имеет свои преимущества и недостатки, и все они должны быть учтены для создания прочной и долговечной стропильной системы.
Монтаж яндовой (эркерной) кровли
Расчет площади четырехскатной крыши с эркером
Для того чтобы рассчитать количество строительного материала для четырехскатной кровли с эркером, потребуется воспользоваться формулой, которая описана ниже, учитывая при этом уклон крыши и площадь всей поверхности.
Для произведения расчета потребуются следующие данные:
- наличие дымоходных труб и слуховых окон – их присутствие существенно увеличивает расход строительных материалов;
- длина ската (замер осуществляется от конька до края карнизной части);
- параметры свесов, парапетов.
Если принято решение выполнять все работы самостоятельно, то рекомендуется предварительно разделить визуально кровлю на равные участки, что позволит намного быстрее вычислить площадь.
Чем точнее будет произведен расчет, тем меньше вероятность того, что будет приобретен лишний строительный материал.
Совет! Получить надежную кровельную конструкцию с длительным эксплуатационным сроком можно только в том случае, если приобрести качественный просушенный брус для стропильной системы.
Как правильно сделать крышу на эркере своими руками
При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:
- мягкая кровля;
- металлочерепица;
- профнастил;
- шифер.
Помимо этого, для строительства необходимы такие материалы:
- шурупы, саморезы и гвозди;
- стропильные балки;
- оцинкованное железо:
- балки для обрешетки.
Этапы работы:
- Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.
- Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.
- Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.
- Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.
- Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.
- На завершающем этапе крышу над эркером утепляют, подшивают.
Опытные строители советуют обращать внимание на следующие моменты:
- Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
- Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
- Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
- Гидроизоляционная пленка должна хорошо пропускать водяной пар.
- Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.
Что называется кукушкой
Вы наверняка не раз видели дома, выделяющиеся тем, что у них на крыше имеется выступ – небольшая отдельная конструкция с двухскатной крышей. Внешне она несколько напоминает старые часы с кукушкой – отсюда и появление ее названия. Особенно гармонично кукушки смотрятся в двухэтажных домах из бруса, делая их уютными и неповторимыми.
Преимущества и недостатки домов из бруса с кукушками
Основные достоинства проектов жилых домов с кукушками выглядят следующим образом:
- возможность задействовать дополнительный объем мансардного помещения;
- кукушки – еще один эффективный источник естественного освещения;
- их наличие позволяет придать дому оригинальный внешний вид и открыть целый ряд возможностей в дизайне интерьера
Не забудем и про некоторые нюансы:
- наличие в проекте дома из бруса кукушки сказывается на увеличении трудоемкости кровельных работ;
- отсюда повышение требований к квалификации работников, увеличение стоимости дома;
- кукушка при неправильном подходе может стать слабым местом крыши и причиной появления протечек и связанных с ними неприятностями
Кукушка или мансардное окно?
Дополнительное освещение мансарды можно осуществить за счет устройства мансардного окна. По сравнению с кукушкой, такой подход дешевле, но не приведет к увеличению объема помещения, зато он проще в реализации. Еще один нюанс: придется как-то решать вопрос с очисткой такого окна от снега. Часто кукушку в доме из бруса делают над выходом лестницы на второй этаж (мансарду) – чтобы не упираться головой в потолок.
В заключение статьи
Многие делают именно с кукушками – спрос на проекты с таким архитектурным элементом неизменно высок. Вы наверняка встретите их в каталогах других больших и не очень строительных фирм, занимающихся возведением деревянных загородных домов «под ключ». Останется лишь решить для себя: перевешивают ли в вашем случае плюсы устройства кукушки, или минусов все-таки больше, и от нее лучше отказаться в угоду простоте и меньшей стоимости.
Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж? Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса. | |
Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.
Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.
«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:
- Двухскатная. При кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
- Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
- Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
- Арочная. Конструкция с часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы
Это интересно: Как сделать теплицу из оцинкованного профиля — рассказываем детально
Назначение, преимущества и недостатки эркеров
Назначение
Эркер – это остекленный выступ из дома, часто используемый для увеличения пространства и создания дополнительной комнаты. Он может использоваться для создания красивой гостиной, расширения кухни или офисного пространства.
Преимущества
- Увеличение пространства и добавление дополнительной комнаты без необходимости строить новые стены и фундаменты;
- Повышение естественного освещения внутри помещения;
- Добавление красоты и характера к дому, повышение его рыночной стоимости;
- Можно использовать как зона отдыха или для обеда;
- Эффективно использовать пространство на углу здания.
Недостатки
- Стоимость: эркеры могут быть дорогими в процессе установки и строительства;
- Изоляция: остекление требует дополнительного ухода, чтобы не создавать сквозняков или утечек;
- Требуется регулярное обслуживание: из-за того, что эркеры расположены частично наружу и под солнцем, они нуждаются в тщательном обслуживании и очистке;
- Положения солнца: если эркер не направлен на юг, солнце может не достигать его достаточно, чтобы извлечь максимальную пользу.
Пошаговая инструкция по монтажу вальмовой стропильной системы
Варианты устройства четырёхскатных крыш
Конструкция четырёхскатной крыши может быть оборудована различными дополнениями: эркером, «кукушкой», козырьком и т. д.
Крыша с эркером
Дома с эркером выглядят стильно и аристократично. Он представляет собой выступающую за пределы здания часть помещения с окнами, напоминающую по конструкции закрытый балкон. Крыша эркера может быть самостоятельной или объединённой с общей кровлей дома. Для его устройства подходят разные виды крыш, но самой распространённой считается вальмовая.
Эркер может иметь отдельную крышу или объединяться с основной кровлей
Стропильная система эркера
Стропильная система эркера опирается на армопояс, расположенный по периметру стены. Он сооружается из бетона, усиленного металлической каркасной сеткой.
На армированный пояс укладывается мауэрлат, который соединяется с коньком стропильными брусьями. Чтобы организовать карнизный свес, концы стропильных ног выводят за пределы стены.
Для стропильной системы эркера используется брус с меньшим сечением
Видео: разные виды стропил при строительстве эркера
Угол наклона скатов выбирается в зависимости от климатических условий местности, количества осадков, а также кровельного материала.
Таблица: угол уклона скатов в зависимости от кровельного покрытия и особенностей его укладки
| Кровельный материал | Рекомендуемый угол уклона, ° | Особенности укладки покрытия |
| Шифер | 13–60 | При уклоне скатов меньше 13° в зимний период возникает вероятность просачивания влаги или снега, что сократит срок службы кровли. |
| Черепица керамическая | 30–60 | Если угол уклона меньше 25° — необходима усиленная гидроизоляция. |
| Черепица битумная | минимум 12°, максимальный угол не определён | Покрытие повторяет форму любой крыши, рекомендуется для крыш с эркером. |
| Металлочерепица | минимум 15°, максимальный не определён | |
| Битумный шифер | минимум 5°, максимальный не определён | В зависимости от уклона меняется шаг обрешётки. При угле наклона скатов 5–10° она делается сплошной. |
| Стальная фальцевая крыша | минимум 20°, максимального значения нет |
Из таблицы видно, что наиболее подходящим материалом для покрытия крыши с эркером является черепица, особенно мягкая битумная.
Разные виды черепицы лучше всего подходят для покрытия эркерных крыш
Согласно с покрытием кровли планируют и обрешётку — сплошную или разреженную
При сооружении эркера особое внимание нужно уделить гидроизоляции, в частности, ендовых планок, так как они больше всего подвергаются воздействию влаги от стекания дождя в тёплое время года и накапливания снега в холодное
Крыша с «кукушкой»
«Кукушкой» или «кукушатником» называется смотровое окно, расположенное в мансардном этаже. Такое название конструкция получила из-за сходства с часами с кукушкой. Крыша с таким выступом смотрится очень декоративно, но это не основное его предназначение. За счёт кровли с «кукушкой» можно увеличить площадь мансардного помещения или чердака, усилить естественное освещение.
Крыша с «кукушкой» придаёт дому декоративный вид
Недостатками такого сооружения выступают высокая стоимость работ и строительных материалов, а также низкая влагоустойчивость.
Возведение стропильной системы кровли с «кукушкой» происходит в последовательности:
- Укладывается мауэрлат.
- Устанавливаются стропила, при этом оставляется свободное пространство для устройства «кукушки».
- Для организации выступа сооружаются лобовые балки.
- С обеих сторон «кукушки» ставятся боковые стойки.
- На вертикальные стойки и перемычки над окном укладывается прогон.
- Монтируются стропильные ноги.
- После этого каркас обшивается.
- В местах соединения «кукушки» с основным скатом прокладывается дополнительная гидроизоляция.
Устройство «кукушки» увеличивает нагрузку на общий каркас, поэтому до начала строительства необходим расчёт несущей способности
