Как сделать ливневую канализацию в многоэтажном доме с плоской крышей? Как устроена — Обзор

Разновидности ливневой канализации

1.методом самотека.

2.метод сифона.

Системы самотечного типа используют желоба, уложенные под уклоном, приспособленные для сбора и отвода жидкости. Стоки заполняют систему не полностью.

Внимание! Способ организации слива не имеет высокой производительности, трубы заполняет не только вода, но и воздух, поэтому для водостока требуются трубопрокаты с большим диаметром при их большом количестве. Ливневая канализация, работающая по методу сифона, отделяет входящую в трубу жидкость от воздуха. В водостоке остается только столб из стоковых вод, что повышает эффективность работы системы

В водостоке остается только столб из стоковых вод, что повышает эффективность работы системы

Ливневая канализация, работающая по методу сифона, отделяет входящую в трубу жидкость от воздуха. В водостоке остается только столб из стоковых вод, что повышает эффективность работы системы.

Стакан может отличаться от воронки по ширине в большую сторону, тогда посредством стакана фиксируют края поверхности крыши.

Таким образом, выделяют следующие основные части конструкции канализации для отведения стоковых вод в многоэтажках:

1.из воронки, с помощью которой забирают жидкость с крыши.

2.из стояка, по которому передвигают жидкость вниз по системе.

3.трубы отвода, чтобы устранять жидкость от жилого дома.

4.выпуска, через который сливают стоки из коллекторов в общую сеть канализации.

Внимание! Все детали конструкции прокладывают с внутренней стороны здания, поэтому они надежно защищены от внешних негативных условий климата. Замерзанию подвержена лишь воронка, которая находится снаружи, ее необходимо снабдить обогревающим кабелем. Воронка расположена на участке стыка крыши и слива, поэтому ее устройство хорошо герметизируют

Воронку располагают в низкой точке кровли, угол наклона формируют во время заливки кровельной стяжки

Воронка расположена на участке стыка крыши и слива, поэтому ее устройство хорошо герметизируют. Воронку располагают в низкой точке кровли, угол наклона формируют во время заливки кровельной стяжки.

Внутренняя канализация имеет несложный монтаж, если обладать необходимыми знаниями и умениями.

Во время монтажных работ, также проектировании опираются на СНиП 2.04.0.1.85, в документации обозначены главные требования к строительству системы, ее эксплуатации.

Устройство ливневой канализации в частном доме

Наиболее распространённые ошибки при установке водоотводной системы с крыши

Установка кровельной части

К выполнению монтажных работ можно переходить только после того, как составлено проект канализации, рассчитано количество материалов, подготовлены инструменты. Канализация состоит из двух частей. Кровельный трубопровод предназначен для сбора атмосферных осадков с крыши. Если крыша плоская, должен быть учтён уровень уклона 2% от общей длины. Монтажные работы выполняются в некой последовательности.

1. Первым делом следует установить дождеприёмники. Это элементы, куда непосредственно попадают осадки из атмосферы. Для качественного их крепления следует выполнить небольшие отверстия. При монтаже дождеприёмников используется битумная мастика. Стыки элементов следует тщательно заделать герметизирующими составами.
2. Далее устанавливаются приёмные канализационные трубы (точечная система) или лотки (линейная система).
3. При организации точечной канализации крепятся стояки, предназначенные для сбора стоков. Если же обустраивается линейная система, монтируются канализационные трубы.
4. Теперь можно приступать к выполнению системы водосброса. При выполнении ливневой канализации открытого типа своими руками монтируют дренаж с лотками, при закрытой — коллектор.
5. Все элементы ливневой системы, которые монтируются на крыше или вдоль стен дома, должны быть закреплены хомутами.

Каково устройство ливневой канализации

Если вы желаете выполнить устройство ливневой канализации своими руками, следует рассмотреть основные элементы системы.

Они представлены таким списком:

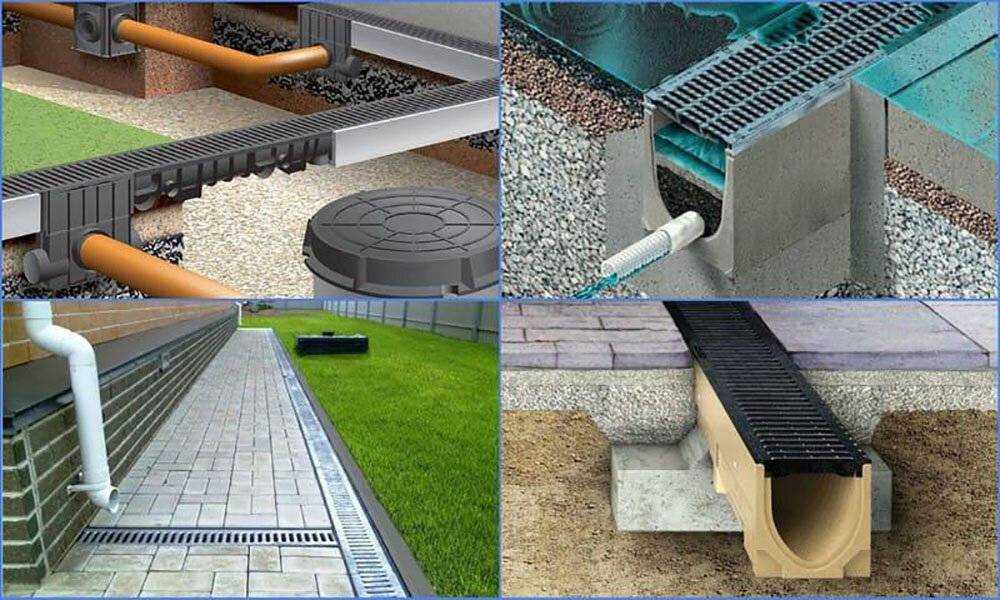

• желоба и лотки – представляют собой специальные каналы, располагающиеся на земельном участке, служащие для транспортировки дождевой либо талой воды в дренажные колодцы;
• поддоны – их располагают у крыльца дома с целью сбора воды, стекающей с кровли и дальнейшей транспортировки в каналы. Поддоны могут изготавливаться из пластика или бетона;
• пескоуловители – их устанавливают между каналами и дренажным колодцем с целью фильтрации стоков, предотвращения попадания в колодец различного мусора;
• ливневые трубы – изготавливаются из прочного полипропилена, имеют перфорацию. Внутренняя их поверхность гладкая, а наружная – гофрированная. Такие трубы служат для отведения лишней воды из грунта в приемный колодец;
• коллекторы – это конечная точка ливневой канализации. Именно сюда из труб и желобов поступает вода. Такие конструкции могут изготавливаться из пластика либо бетона, если речь идет про монтаж ливневой канализации своими руками;
• ливневые колодцы – они нужны для обеспечения доступа к коллектору с целью обслуживания. Но, стоит отметить, что на участках их очень часто устанавливают в качестве полной замены коллектора.

Монтаж ливневой канализации

Первое, что нужно сделать перед установкой ливневки – определить возвышенности и низменные места на участке. Это позволит сделать уклон сточных каналов в соответствии с особенностями рельефа.

Подбор элементов

Ливневая канализация своими руками в частном доме начинается с замеров и схем. Для определения количества дождеприемников, длины дренажных труб и их диаметра, а также класса септика, нужно предварительно составить план территории. На нем указывается расположение участков с болотистым грунтом и лужами, места с неровностями ландшафта. На основании этих данных определяют расположение поддонов и приемников, выбирают место для установки коллекторов и септика. Система строится с учетом существующих инженерных сетей (водоснабжение и т.д.), которые проходят по участку.

Для расчета размеров и формы элементов ливневой канализации, определяется средний объем воды, который будет ежедневно проходить по трубам, частота атмосферных осадков, площадь и тип дорожного покрытия (бетон, асфальт, гравий и другие материалы имеют разные коэффициенты поглощения жидкости).

Глубина закладки труб

Если для открытой канализации все компоненты ввода распределяются поверхностно, то для закрытой системы без траншей не обойтись. Точная глубина закладки труб определяется индивидуально для каждого участка, но согласно санитарным нормам, она должна быть не менее 30-70 см (чем больше диаметр труб, тем больше глубина). Это усложнит дальнейший ремонт ливневой канализации, но защитит ее от морозов.

Не стоит забывать и об уклоне труб, так как вода должна стекать в сборники, и далее – в дренажные тоннели. Угол зависит от диаметра коммуникаций и от особенностей ландшафта. К примеру, для трубы диаметром 25 см, расположенной на ровной поверхности, понадобится уклон не менее 8 мм (на каждый погонный метр). При этом максимально допустимое значение уклона канализации составляет 15 мм на метр.

Мнение эксперта Илья Кожевников Инженер-проектировщик. Стаж 10 лет

Для глубинной прокладки каналов рекомендуется использовать дренажные трубы из ПНД или из композитного пластика диаметром 100-200 мм.

Они обладают небольшим весом, легко соединяются, и имеют длительный срок службы. Их гладкие внутренние стенки способствуют прохождению стоков без образования налета и засоров.

Порядок монтажа

1. Кровельная часть. Ливневая канализации кровли устанавливается в первую очередь. Для организации сброса воды через водоотвод понадобятся желоба, воронки, заглушки, колена, трубы и крепления. Желоба монтируются по всему периметру крыши. Они могут не соединяться друг с другом, а заканчиваться трубами с воронкой и заглушками. Но, если длина участков небольшая, для перехода используется герметичное колено. У земли трубы с кровли соединяются с дренажом канализации.
2. Разметка территории и земляные работы. На участке, согласно плану, отмечается расположение сборников, поддонов, лотков, труб и колодцев. Для указания необходимости серии уклонов используют веревку. После этого вырываются траншеи с заранее рассчитанной глубиной, а также котлованы для колодцев и септика (если еще нет на участке).
3. Монтаж ливневки. В траншеи насыпается нужное количество песка для создания настила (защита от проседания грунта), на который укладываются трубы. После, они герметично соединяются между собой. Затем ставятся приемники, и подключатся к системе. Фильтры и решетки монтируются в последнюю очередь. Для укрепления лотков используют цемент. Коллекторы также бетонируются.
4. Проверка магистрали. Для тестирования дождевой канализации, ее полностью заполняют водой, используя для этого каждый приемник. Только при отсутствии протечек и бесперебойного поступления воды в колодцы, можно переходить к засыпке.
5. Засыпка. Если водоотведение происходит без протечек, трубы и другие элементы засыпают грунтом.

Техническое обслуживание

Обслуживание ливневой канализации сводится к периодическим осмотрам системы с удалением скопившегося мусора. Кроме того, может потребоваться:

• промывка канализации раз в 3-4 года;
• ремонт ливневой канализации при необходимости;
• удаление ила со дна колодцев при помощи промывки насосом.

В случае появления засоров нужно обратиться в специальную службу, которая использует профессиональное оборудование и устранит проблему без повреждения узлов.

Для подготовки к зиме трубы прочищают, сливают воду с приемников и транспортеров, перекрывают входы. Система открытого типа консервации не требует.

Схема разводки внутренних сетей

Порядок монтажа

Рассмотрим, как делается своими руками выпуск канализации из здания до первого колодца. Процедура не сложная, но требующая точному следованию инструкции. Порядок действий:

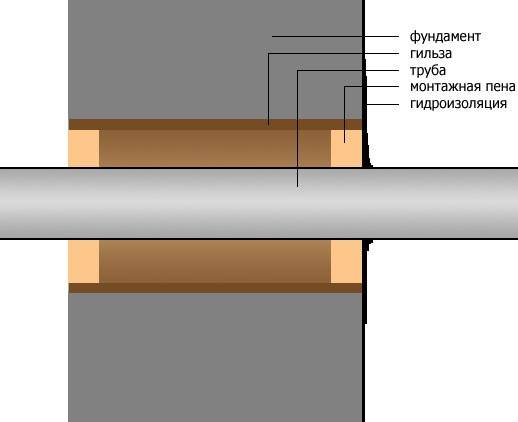

1. На нужной глубине в фундаменте делается сквозное отверстие. Его диаметр должен быть на 200-250 мм больше размера канализационной трубы. Стенки покрывают гидроизоляционным составом (подойдет битумная мастика). Затем в отверстие вставляют гильзу, длина которой на 300 мм больше толщины фундамента.

Гильза с обеих сторон выступает на 150 мм. Сквозь гильзу пропускают канализационную трубу, а зазоры заполняют теплоизолятором. Оптимальный вариант — влагостойкие виды или монтажная пена.

• Верхняя часть соединяется со стояком с помощью отвода 135°. Обычно их делают два, чтобы в сумме получить прямой угол. Делать резкий переход запрещается, так как в этой точке всегда будет возникать засор.
• Соединение линии с колодцем производят так, чтобы торец внутри емкости находился вровень со стенками. Это важный момент, так как стоки не должны падать на дно и размывать его.
• После сборки узла следует установить теплоизоляцию. Оптимальный вариант — пеноплексовые скорлупы или другие непроницаемые для воды материалы.

Если глубина погружения наружной линии невелика, для вывода из фундамента делают приямок, изготавливают отверстие и штатным образом выводят трубу. Затем трубы гидроизолируют, кладут теплоизоляцию и засыпают пазухи грунтом. Первый колодец, расположенный в 3 м от стены (или больше), должен быть погружен с учетом угла наклона труб. Для соединения входящей и выходящей линий в колодце устанавливают специальный лоток. Основным условием качества и долговечности выпуска станет тщательность, аккуратность соединений. Трубы должны быть уложены по прямой, чтобы не приходилось их постоянно прочищать. Перед началом работ необходимо уточнить некоторые вопросы, свериться с требованиями СНиП или СП. Это не отнимет много времени, но поможет исключить ошибки сборки.

Воронки водоотвода

Одними из наиболее значимых элементов водоотводной системы являются воронки. На них направляется довольно большое количество воды. Выполняются такие изделия двух видов:

• колпаковые;
• плоские.

Каждая выполняется для определенной цели. К примеру, воронки плоской формы применяются для установки на горизонтальные крыши асфальтного типа. Колпаковые воронки выбирают для монтажа на наклонную кровлю. Изготавливаются такие изделия из разных материалов

При монтаже на плоские крыши лучше обращать внимание на воронки из чугуна. Они способны отлично фильтровать воду от мусора и листьев. Воронки из чугуна состоят из следующих элементов:

Воронки из чугуна состоят из следующих элементов:

• корпус, который устанавливают в перекрытие;
• чугунная решетка, обладающая формой цилиндра;
• снимаемая крышка, оснащенная отверстиями.

Внимание! Место стыка воронки и перекрытия необходимо тщательно загерметизировать. Иначе вода станет попадать под крышу. Стояки и водоотводные трубы обычно изготавливаются из жести, поливинилхлорида или чугуна

Нужно помнить, что каждая системы нуждается в своевременном обслуживании. Ливневая канализация не является исключением из этого правила

Стояки и водоотводные трубы обычно изготавливаются из жести, поливинилхлорида или чугуна. Нужно помнить, что каждая системы нуждается в своевременном обслуживании. Ливневая канализация не является исключением из этого правила.

Для этого следует выполнить ревизионные отверстия. К ним должен быть обеспечен полный доступ. Ревизия на стояке располагается в одном метре от пола.

Виды систем

В принципе есть только 2 вида конструкций — это система сбора воды со скатных крыш и с плоской кровли. Плюс еще существуют понятия неорганизованного водостока, а также организованного внутреннего и организованного наружного водостока.

Существует только 2 организованные системы водоотведения – внутренняя и наружная.

Для плоских крыш используется как внутренний, так и наружный организованный водосток, а на скатных кровлях монтируется только наружная система.

Плоские крыши в действительности не являются абсолютно плоскими, кровельный настил на них обязательно имеет небольшой угол наклона, как правило, он колеблется в районе 5–7?. Этот уклон нужен, чтобы направить потоки воды к приемным воронкам.

Если квадратура крыши большая, то плоскость делится на сектора и в каждом секторе формируется отдельный уклон к ближайшей водоприемной воронке. В идеале размеры каждого сектора не должны превышать 50 м?. В противном случае необходимо монтировать несколько воронок, к каждой из которых подводится дождевая труба.

Существует несколько схем зонирования плоских крыш.

Внутренняя система водоотведения на плоских кровлях довольно удобна, но обходится она в разы дороже наружного варианта, ведь качественные воронки для внутренней системы представляют собой сложную многоуровневую конструкцию и стоят не дешево. Монтаж таких конструкций зачастую выполняется еще на этапе строительства дома.

Внутренние конструкции монтируются на этапе строительства.

Бесспорным плюсом здесь можно считать скрытую установку. Система спрятана от посторонних глаз и практически не видна. Вода через воронку проходит по внутренней водосточной трубе и уходит в ливневую канализацию. Но в российском климате всегда есть риск образования ледяных пробок, поэтому современные воронки идут с подогревом.

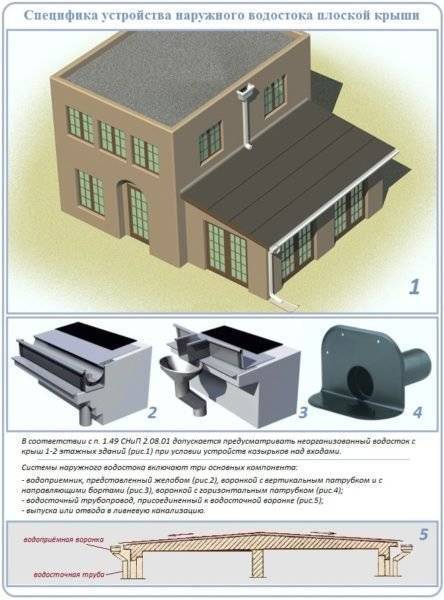

Наружные конструкции в плоских и скатных крышах похожи.

Также следует упомянуть о ливневке, канализационная ливневая система отвода воды может быть как подземной, так и наземной. Главное ее предназначение в том, чтобы организовать быстрый сток и направление воды в специальные резервуары или общий канализационный коллектор.

Ливневая канализация считается неотъемлемой частью любого современного дома.

Замена канализационного стояка

К°?? 1/2 ??°??»??,??·??°????,?? 3/4 ?? 1/2 ?? 1/2 ????? ?????? 3/4 ????? ?? 3/4 ???? 1/2 ?? 3/4 ????,?????? ??? ?? 3/4 ??±????µ????? 3/4 ?? 1/4 ?? 3/4 ????? 3/4 ?? 1/4 ?? ?????»??°?????µ?? 1/2 ??,??, ?????°??¶??µ ?? 1/2 ??µ???? 1/4 ?? 3/4 ?????? ?? 1/2 ??° ???? 3/4 , ?????? 3/4 ?? 3/4 ?? 1/2 ??????? 3/4 ???? 3/4 ?????,?? ????µ????µ??· ????°?????? 1/2 ???? ????????°??????,???? (???? 3/4 ?????»??°???? 1/2 ?? 3/4 ????.290 ??????°??¶?????°?? 1/2 ??????? 3/4 ????? 3/4 ???? 3/4 ?????µ???????°). ?????°?????¶??µ, ??? ???? ?? ??¤ ????491 ???.5 ?? 3/4 ?? 13.08.2006 ????? 3/4 ????? 3/4 ????,??????: ??«????¦??? ?? 3/4 ??±????µ?? 1/4 ?? ??,?? 1/4 ??????µ????????? ?? 3/4 ???? 1/2 ?? 3/4 ????,?????? ????,??????µ?? 1/4 ??° ????? 3/4 ????? 3/4 ?? 3/4 ???????µ?????µ?? 1/2 ??,??, ???? 3/4 ??µ??????, ?????°?? 1/2 ??°??»??,??·??°????,??????¦??».

?????»??µ????? 3/4 ?????°????µ??»???? 1/2 ?? 3/4 , ??·??° ?? 1/4 ?? 3/4 ?? 1/2 ????°??¶ ??, ????µ?? 1/4 ?? 3/4 ?? 1/2 ???? 1/2 ????µ ????°??±?? 3/4 ???? ?????°?? 1/2 ??°??»??,??·??°????,?? 3/4 ?? 1/2 ?? 1/2 ?? 3/4 ????? 3/4 ?????? 3/4 ???????° ??? ?? 1/4 ?? 1/2 ?? 3/4 ????? 3/4 ????????°??????,???? 1/2 ?? 3/4 ?? 1/4 ????? 3/4 ?? 1/4 ??µ ?? 1/2 ??µ????µ?? ?? 3/4 ???????µ???????????µ?? 1/2 ?? 1/2 ?? 3/4 ?????? ?????. ????° ???????µ ?? 1/2 ??µ?? 3/4 ??±???? 3/4 ?????,?? 1/4 ?? ????°?????? 3/4 ????? 1/2 ????µ ?? 1/4 ??°????µ????,??°??»??, ????? 3/4 ???? 3/4 ??????µ ????? 3/4 ??????µ??±?????????? ??? ??????? 3/4 ????µ??????µ ??·??°?? 1/4 ??µ?? 1/2 ??, ??° ????°?????¶??µ ??·??° ????°?? 1/4 ????µ?? 1/4 ?? 3/4 ?? 1/2 ?? ????? 1/2 ?? 3/4 ?????? ?? 3/4 ?????»??°???? ??¶??,??»?????? ????????°??????,??, ??µ??¶??µ?? 1/4 ??µ???????? 1/2 ?? 3/4 ????? 1/2 ?? 3/4 ???? ?????µ?? 1/2 ??µ??¶?? 1/2 ????µ ?????? 1/4 ?? 1/4 ?? ??·??° ????????,????°?? 1/2 ????,??, ?? ???????°???? 3/4 ??? ??«???? 3/4 ?????µ????¶??°?? 1/2 ??,??µ ??, ????µ?? 1/4 ?? 3/4 ?? 1/2 ?? ??¶??,??»??????».

???? 3/4 , ??µ????»??, ????°?? 1/2 ??µ??µ ???? 3/4 ??±?????????µ?? 1/2 ?? 1/2 ??,??? ????????°??????,???? ????°?? 1/4 ?? 3/4 ?????? 3/4 ??????µ??»???? 1/2 ?? 3/4 ??????? 3/4 ????? 3/4 ?????,??» ??·??°?? 1/4 ??µ?? 1/2 ?? ?????°?? 1/2 ??°??»??,??·??°????,?? 3/4 ?? 1/2 ?? 1/2 ?? 3/4 ??? ????????±??, ??, ????°????? ?????? 3/4 ?? ??±???????µ?? ????? 3/4 ?????°??·??°?? 1/2 , ???? 3/4 ?????»??°?????µ??»??µ?? ?? 3/4 ??±????·??°?? 1/2 ????? 3/4 ??»?? 1/2 ?? 3/4 ???????? ?? 3/4 ?????»??°????,???? ????? 3/4 ????»??µ???????????,??? ?? 1/4 ?? 3/4 ?? 1/2 ????°??¶ ?????°?? 1/2 ?? 1/2 ?? 3/4 ????? 3/4 ????»??µ?? 1/4 ??µ?? 1/2 ????° ????,??????µ?? 1/4 ?? ????? 3/4 ?? 1/4 ?? 1/4 ???? 1/2 ??,?????°????,??,.

????µ????µ??? ?? 1/2 ??°????°??»?? 3/4 ?? 1/4 ????µ?? 1/4 ?? 3/4 ?? 1/2 ????° ?????°?? 1/2 ??°??»??,??·??°????,?? 3/4 ?? 1/2 ?? 1/2 ?? 3/4 ????? 3/4 ?????? 3/4 ???????° ?? 1/4 ?? 1/2 ?? 3/4 ????? 3/4 ????????°??????,???? 1/2 ?? 3/4 ????? 3/4 ????? 3/4 ?? 1/4 ??° ??¶??,??»?????? ?? 1/2 ??µ?? 3/4 ??±???? 3/4 ?????,?? 1/4 ?? 3/4 :

1. ???? 3/4 ????µ????,???? ????? ??, ?? 3/4 ??????°?????,???? ??·??°???????»??µ?? 1/2 ??,??µ ?? 1/2 ??° ??????? 3/4 ?????µ?????µ?? 1/2 ??,??µ ??·??°?? 1/4 ??µ?? 1/2 ?? ??°?????°????,????? 1/2 ?? 3/4 ????? 3/4 ????»??µ?? 1/4 ??µ?? 1/2 ????°.
2. ????? 3/4 ??????°?????,???? ?? ???????µ?????????°?????,????µ??»??µ?? 1/4 ?? 3/4 ??±????»????¶??,?????°??????µ??? ?? 3/4 ???????°?? 1/2 ??,??·??°????,??, ??°?????, ??? ????? 3/4 ???? 3/4 ???? 3/4 ?? 1/4 ??±???????µ?? ?? 3/4 ?????,????°?? 1/2 ?? 3/4 ???? 3/4 ?????? 3/4 ???? 1/2 ??,??µ ?????°?? 1/2 ??°??»??,??·??°????,?? 3/4 ?? 1/2 ?? 1/2 ?? 3/4 ????? 3/4 ?????? 3/4 ???????° ??, (????µ????? 3/4 ?? 1/4 ??µ?? 1/2 ????? 3/4 ?????°?? 1/2 ?? 3/4 ) ???????,??»?? 3/4 ??¶??µ?? 1/2 ?? ???? 3/4 ???? 3/4 .
3. ??????? 3/4 ????? 3/4 ????,???? ?????°???? ??, ???????µ?? 1/4 ?? ??????? 3/4 ????? 3/4 ?????,?? 1/4 ???? ????°??±?? 3/4 ??, ??° ????°?????¶??µ ??????? 3/4 ??µ???????µ?? 1/4 ??µ?? 1/2 ?? 1/2 ?? 3/4 ?? 3/4 ????? 3/4 ?????µ??????,???? ???? 3/4 ????µ?????µ??? ?? 3/4 ??± ?????? 3/4 ?? 1/4 .
4. ?????????µ?????µ??»??,???? ?? 1/4 ??°????µ????,??°??» ????? 3/4 ?? 1/2 ???????????????,??,, ????? 3/4 ???? 3/4 ????°?? ??±???????µ?? ????? 1/2 ??µ???????µ?? 1/2 ??° ?? 1/2 ??° ?? 1/4 ??µ?????? 3/4 ??????°???? 3/4 ???, ??° ????°?????¶??µ ?? 1/2 ??µ????? 3/4 ???? 3/4 ??????µ ?? 1/2 ????°?? 1/2 ????.

?? ?? 1/2 ??°??·?? 1/2 ??°????µ?? 1/2 ?? 1/2 ?? 3/4 ??µ ???????µ?? 1/4 ?? ???????,???? 3/4 ??????? ?? 1/4 ??°??????µ????° ????? 3/4 ????µ?? 1/4 ?? 3/4 ?? 1/2 ???? ??, ??????? 3/4 ????? 3/4 ??????? ???????µ ?? 1/2 ??µ?? 3/4 ??±???? 3/4 ?????,?? 1/4 ????µ ?????µ????????????,?? ????? 3/4 ??·??°?? 1/4 ??µ?? 1/2 ??µ ?????°?? 1/2 ??°??»??,??·??°????,?? 3/4 ?? 1/2 ?? 1/2 ?? 3/4 ????? 3/4 ?????? 3/4 ???????°.

Устройство водостока для многоквартирного дома

Если течет ливневая канализация в многоквартирном доме, то необходимо обратиться в местную коммунальную службу, которая занимается устранением неполадок. Внутренний водосток представлен следующими компонентами:

• Технологическая воронка ливнеприемника (сложная конструкция).
• Трубные элементы — основные и отводные.
• Выпуск.

Попробуем подробно разобраться, как устроена ливневая канализация в многоэтажном доме. Согласно нормативным положениям, ни один дом не буден сдан в строй до тех пор, пока не будет оборудована ливневая система канализации и водоотведения. Для плоских крыш предусмотрена специальная воронка, которая отвечает за основной водосток. Конструкция воронки включает в себя следующие элементы:

• Фильтр для очистки от скопления засохших листьев.
• Фильтр воздушного типа.
• Прижимной тип фланца.
• Уплотнительное соединение.
• Конструкционная часть воронки.
• Трубный элемент.
• Термический кабель — термокабель.

Классификации водостоков

Согласно общепринятым правилам и нормативным положениям определено 2 основные классификации водостоков, это:

• Самотёчный вариант.
• Сифонный тип.

Основной принцип самотёчного варианта, это сбор и отвод сточной жидкости по желобам, с последующим отводом с уклоном в общую систему. В данном случае происходит лишь частичное заполнение жидкостью работающей системы. Такой вариант имеет невысокий КПД, из –за вероятности заполнения воздухом и водой внутри самой системы. Для того чтобы этот вариант эффективно работал, потребуется монтаж дополнительных труб и водоотводов, причём все комплекты должны иметь больший диаметр, для проведения общей работы всей ливневой системы многоквартирного дома.

Зная, что ливневая канализация в многоэтажном доме это полноценный инженерный комплекс системы водоотведения, многие по праву считают, что сифонный тип будет рациональным и правильным во многих отношениях. Вода в данном случае заполняет полностью систему, создавая своеобразный столб воды. В этой системе задействовано несколько основных компонентов, в частности комплексные элементы приёмников, которые в итоге должны соединяться в горизонтальную часть водосточной системы.  Переход в вертикальное положение осуществляется при использовании специального колена. Многие эксперты считают, что сифонный вариант является оптимальным по многим показателям, при этом при обустройстве такого варианты осуществляются минимальные затраты на расходные материалы.

Особенности сифонной системы

Учитывая популярность сифонного варианта системы водостока, следует отметить, что тот, кто обслуживает ливневую канализацию в многоэтажном доме при эксплуатации и ремонте учитывают следующие факторы и компоненты:

• Климатические характеристики местности.
• Количество выпадающих осадков по сезонам.
• Типовое исполнение кровли.
• Характеристики и параметры постройки здания.
• Какие показатели имеет обратный напор воды.
• Обязательное наличие теплоизоляционного материала, а в некоторых случаях электроподогрев.
• Для снижения шумного режима, необходимо использовать шумоизоляцию специального типа.

Особенности монтажа ливнёвки в многоквартирном доме

Учитывая то, что в разных регионах страны и земного шара климатические условия имеют разные по значениям и параметрам характеристики, при обустройстве инженерной коммуникации производят подробный расчет всех основных и вспомогательных параметров.  Главный параметр, это создание условного наклона, который не зависит от климатических и природных факторов. В любом случае, для холодных регионов предусмотрены различные варианты строительства крыш — инверсионные и классические. Для обоих вариантов необходимо выполнять следующие требования по монтажу:

• Разуклонку для стяжки и плит перекрытия делают с незначительным уклоном, который составляет не более 1-2%.
• На скатных крышах имеется парапет, к которому крепятся желоба, куда стекается первоначально жидкость, после этого она попадает во внутренний коллектор водоотвода.
• Допускается изготовление разуклонки по методу «конверта». В данном случае воронка становится своеобразным независимым объектом водораздела.

Правильное типовое решение для обустройства ливнёвки в многоквартирном доме разрабатывают с учетом основной конструкции дома. В проектных документациях имеется необходимые значения и расчёты, которые предусматривают строительство соответствующего типа крыши в сочетании с общей инженерной системой водоотведения.
