Как используют Угольник Свенсона: Инструкция на русском метрического треугольника: как выбрать? Обзор

Неожиданное применение школьного угольника!

Мы все привыкли использовать школьный деревянный равнобедренный угольник исключительно для занятий по геометрии или черчению, а возможности его, как выясняется, могут быть значительно шире. Вот, например, нет у вас под рукой строительного уровня, а оценить степень горизонтальности поверхности все-таки необходимо, причем времени на поиски специального устройства у вас попросту не хватает. Что делать? На выручку приходит смекалка, школьный угольник и подручные материалы: крепкая нить, рыболовное остроносое грузило из папиного или дедушкиного арсенала.

Итак, приступаем: один конец нитки привязываем к ушку грузика, а второй крепим к вершине равнобедренного треугольника так, чтобы острый конец грузила выполнял бы роль указателя у отметки, сделанной строго посередине длинной стороны треугольника. По сути, делаем небольшой отвес, размещенный внутри треугольника. Пару минут – и устройство готово! Помещаем его на проверяемую поверхность и по отклонению остроносого указателя определяем степень отклонения от горизонтали.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Что у нас в корзинке?

В течение первого сезона в корзину складывайте материалы для приготовления компоста – выполотые сорняки, скошенную с газонов траву, опавшие листья и т. п. Слои сочной органики для лучшего перепревания пересыпайте землей или торфом. Полезно также добавлять золу, суперфосфат, доломитовую муку, ускорители компостирования. Зимой содержимое емкости осядет. Следующей весной сверху насыпьте 30–40-сантиметровый слой земли – и высокая грядка для кабачков готова! Они созреют быстрее, чем на обычной, ведь их корням будет гораздо теплее. А чтобы защитить овощи от весенних заморозков – поставьте над корзиной опоры из пластиковых дуг или проволоки и накройте ее лутрасилом или пленкой.

Особенности угольника Свенсона

Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.

Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.

Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.

Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.

Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.

https://youtube.com/watch?v=vY-TEwNyPt0

Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +Видео

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Создание угольника Свенсона

Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.

В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

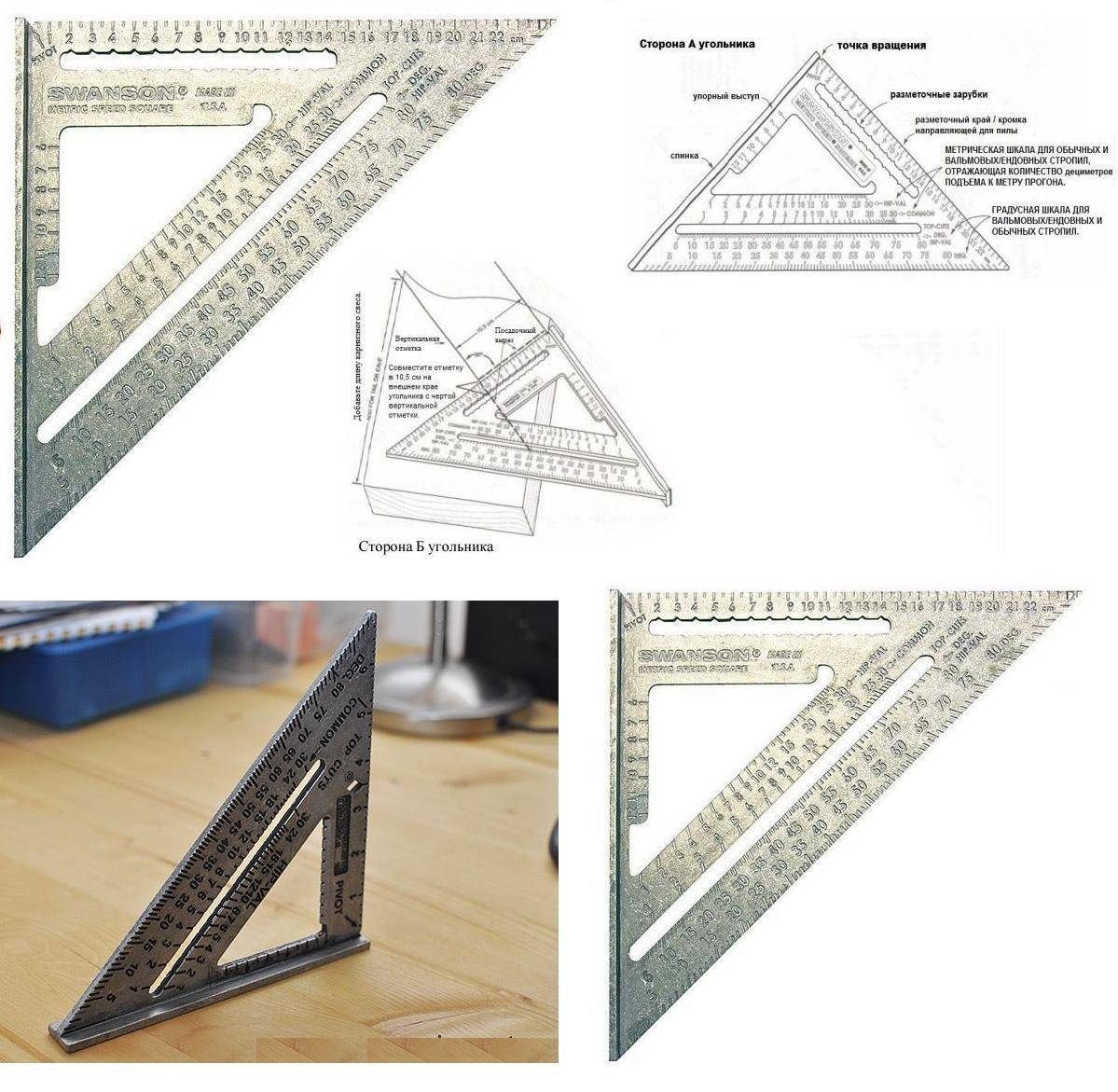

Описание угольника Свенсона

Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:

  • уровня;
  • угольника;
  • транспортира;
  • угломера;
  • разметочного инструмента;
  • упора для электроинструмента и многого другого.

Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.

Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).

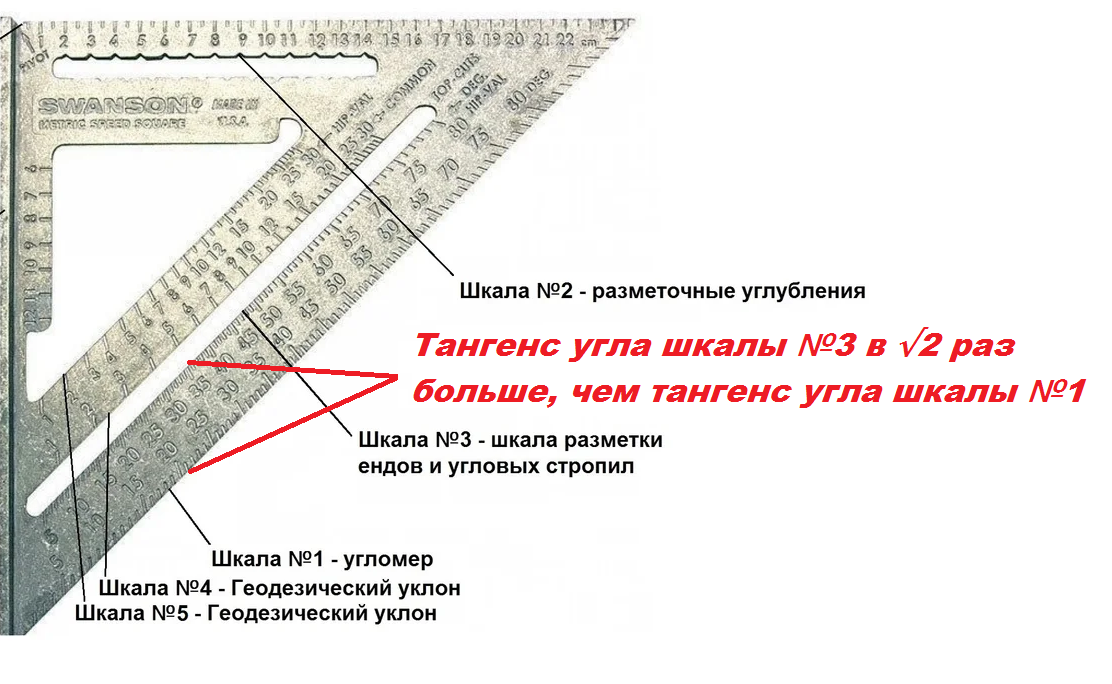

Многофункциональность угольника Свенсона

Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.

Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.

В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.

Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

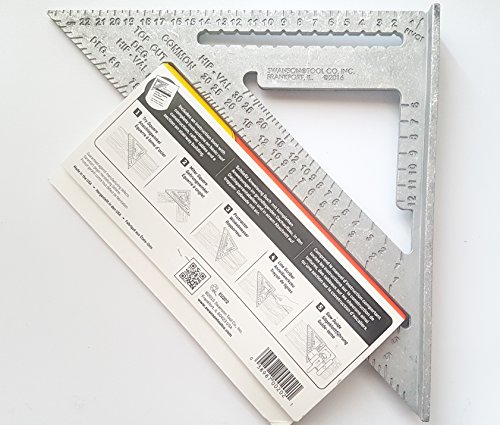

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.

Покупка на Алиэкспресс: обзор угольника Свенсона

Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.

На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?

Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.

Гипотенуза и катет прибора отфрезированы.

В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже. Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.

Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.

Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.

Что можно сказать о подошве изделия?

Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.

Решить можете только вы сами.

Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.

Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.

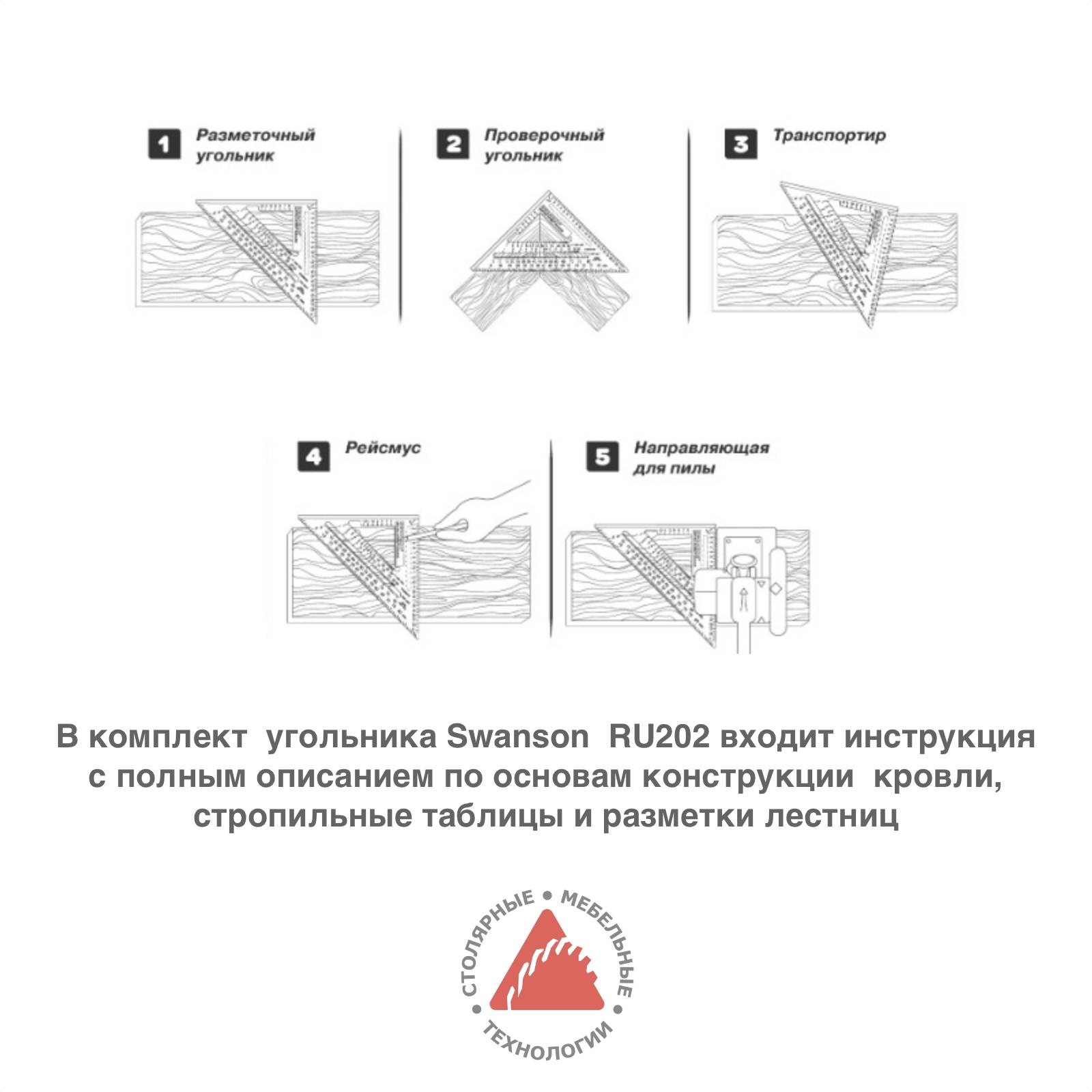

Применение

Вот несколько вариантов использования угольника Свенсона:

  • как полка с упором в качестве направляющей для распила по прямой;
  • угломер;
  • для нанесения разметки на изделие;
  • как средство торцевания досок;
  • поверхность для переноса линий на заготовку;
  • средство для начертания окружности.

Приложив угольник к деревянному листу, сразу можно провести прямую под любым градусом без дополнительных замеров. Если разметку наносить не нужно, то он может использоваться для проверки правильности измерений.

Профессиональный столярный угольник можно использовать в начале стройки как направляющую для пилы. Ее укладывают на упор, по верхней линии проводят точный разрез.

Плотницкий инструмент применяется для быстрой разметки стропил. Если расположить упор по верхнему краю поверхности, то по стороне катета можно ее торцевать.

Необычный способ использования изобретения Свенсона – рисование окружности выбранного диаметра. Имея под рукой угломер, можно использовать его как обычную линейку.

Столярный угольник: виды, выбор, использование

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Угольник в столярном деле

Если столярную линейку согнуть под углом 90°, то получим простейший угольник столяра для разметки линий и углов. С его помощью можно наносить параллельные и перпендикулярные линии на стенах при проведении ремонтных и строительных работ, поверять углы и делать разметку в мебельном производстве. Он незаменим при создании любых столярных конструкций.

Материалом для создания современных угольников служит дерево, пластмасса, металл и их комбинации.

Школьные угольники обычно делают двух видов – с углами 30°x60°x90° и 45°x45°x90°. При этом одна из сторон обычно выполняется в виде линейки с нанесенными делениями (мм и см).

Уголок состоит из линейки (как правило, длиной от 60 мм до 1600 мм), которая фиксируется в деревянной, металлической или пластмассовой ручке, в зависимости от качества и требований к уровню инструмента. Он служит не только для проверки прямых углов, но и проведения перпендикулярных линий.

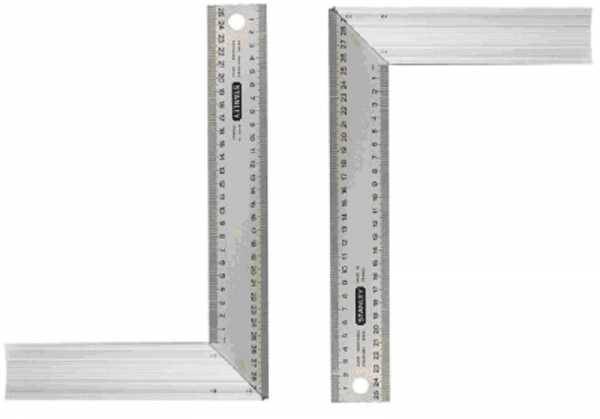

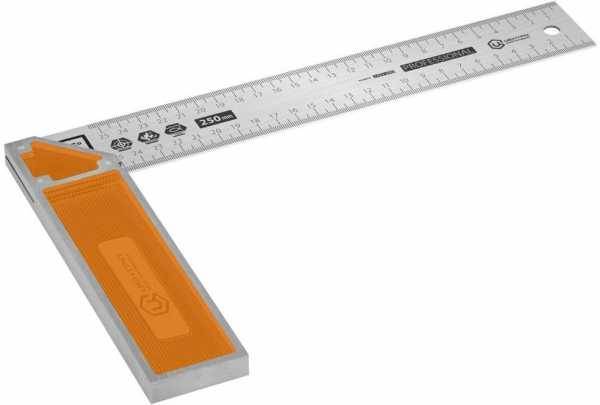

Виды угольников

В ремонте, строительстве и любых «сделай сам» работах часто используют следующие разновидности угольников:

  • Столярный. Как правило, его размер зависит от вида деятельности. Для столярных работ по производству, например, рам, используют огромные инструменты 7,3x4,9 м. Для мелких поделок применяют более удобные — 20x15 см или 30x20 см.
  • Разметочный. У него широкое градуированное лезвие с прорезями для карандаша, длина которого 5-30 см. Он незаменим при производстве мебели – с его помощью проверяют перпендикулярность, размечают линии, калибруют другие инструменты.
  • Универсальный или комбинированный. В нем сделана подвижная регулируемая линейка и многофункциональная рукоятка со встроенным пузырьковым уровнем и держателем для чертежных работ. Это целая совокупность инструментов. В одном флаконе — ерунок, рейсмус, малка, линейка и другие.

Это уже профессиональный инструмент, являющийся обязательным атрибутом любой столярной мастерской, особенно, которая занимается производством мебели. С его помощью можно:

  • проверить горизонтальность и вертикальность разметки;
  • использовать как стусло;
  • разметить внутренние и внешние углы;
  • измерить глубину и сделать разметку отверстий под шурупы;

Существует ряд редких специальных видов угольников для нестандартных задач.

  • Ерунок – комбинируется из двух пластинок, закрепленных под углом 45° (135°).
  • Малка – с помощью закрепленных на шарнире пластин позволяет переносить любой угол.
  • Угольник-центроискатель помогает определить центр в деталях цилиндрической формы.

Выбор угольника

Выбор зависит, в первую очередь, от вида планируемых занятий. Иногда для простых поделок, не требующих высокой квалификации и точности, достаточно и школьного деревянного. Но обычно необходимо отталкиваться от ряда параметров:

Угольник довольно легок в использовании. Например, для разметки контуров распила доски следует расположить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. Затем провести перпендикулярные торцу линии.

https://youtube.com/watch?v=xdFUuAGRdG4

Он всегда поможет вам выстроить перпендикуляры, параллели и диагонали, нарисовать квадраты и ромбы, поверить и проконтролировать углы и их соответствие между наружным и внутренним.

Это действительно инструмент, проверенный временем!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Пошаговая инструкция

Для изготовления угольника Свенсона своими руками, вам потребуются следующие материалы и инструменты:

Материалы:Инструменты:
– Деревянная или металлическая планка– Пила
– Клей для дерева (если используете деревянную планку)– Линейка или метрический измерительный инструмент
– Рулетка– Клей или скрепки (если используете металлическую планку)
– Маркер или карандаш– Шкурка для обработки краев планки

Ознакомившись с необходимыми материалами и инструментами, вы можете приступить к изготовлению угольника Свенсона:

  1. Выберите планку, которую будете использовать в качестве основы для угольника. Она должна быть ровной и без дефектов.
  2. При необходимости обработайте края планки с помощью шкурки, чтобы они были гладкими и не застревали в материале.
  3. Измерьте и отметьте на планке необходимую длину для угольника. Для этого вам понадобится линейка или метрический измерительный инструмент.
  4. Используя пилу, аккуратно отрежьте планку по отмеченной линии. Постарайтесь делать ровные и прямые разрезы.
  5. Если вы используете деревянную планку, наложите клей на одну из отрезанных сторон и аккуратно приложите вторую сторону планки к нему. Дайте клею высохнуть.
  6. Проверьте углы угольника, используя square Свенсона. Он поможет вам убедиться, что угол равен 90 градусов.
  7. Ваш угольник Свенсона готов к использованию! Теперь вы можете пользоваться им для своих столярных работ с максимальной точностью и скоростью.

Шаг 1: Подготовка материалов

Перед тем, как начать изготовление угольника Свенсона, вам потребуется подготовить следующие материалы:

  1. Столярный угольник Свенсона (также называемый метрическим скоростным квадратом) – основной инструмент для выполнения этой работы. Вы можете купить угольник Свенсона в специализированных магазинах или заказать его через интернет.
  2. Деревянная доска или другой материал для изготовления основы угольника. Выберите прочный материал с минимальными дефектами и гладкой поверхностью.
  3. Ножовка, пила или иной инструмент для обрезки доски до нужных размеров.
  4. Рулетка и маркировочный инструмент, чтобы снять нужные измерения и отметки на доске.
  5. Линейка или другой инструмент для проверки прямых линий и углов.
  6. Наждачная бумага средней и тонкой зернистости для обработки краев и поверхностей.
  7. Клей или скобы для надежной фиксации деталей угольника.
  8. Больцы или винты для крепления угольника к основе.
  9. Зажимы или струбцины для фиксации деталей при сборке.

Подготовка всех необходимых материалов перед началом работы поможет вам сохранить хороший темп и продуктивность при изготовлении угольника Свенсона.

Шаг 2: Выравнивание угольника

После того как вы сделали свой собственный столярный угольник Свенсона (или известный также как угольник Swanson), вы должны убедиться, что он правильно выравнен перед использованием.

Для начала, убедитесь, что основная часть угольника (длинная сторона) находится на плоской поверхности. Проверьте, что углы поровну отстоят от края стола или любой другой плоской поверхности.

Затем, проверьте, чтобы противоположные стороны угольника были параллельны друг другу. Посмотрите вдоль каждой стороны и убедитесь, что они идут параллельно друг другу без отклонений.

Наконец, поместите угольник в углы, которые вы хотите измерить или построить. Удостоверьтесь, что угольник правильно прилегает к углу, и его боковая сторона идеально ложится вдоль стороны, которую вы хотите измерить или построить.

Теперь вы знаете, как правильно пользоваться угольником Свенсона и выровнять его перед использованием. Это поможет вам точно измерять и строить углы, что будет способствовать скорости и качеству вашей столярной работы.

Шаг 3: Применение угольника для измерений

Шаг 1: Установите угольник на поверхность, которую вы хотите измерить. Убедитесь, что основание угольника надежно прилегает к поверхности, чтобы получить точные результаты.

Шаг 2: Определите угол, который вы хотите измерить с помощью угольника. Поворачивайте угольник вокруг основания до тех пор, пока одна из его сторон не выровняется с одной из сторон измеряемого угла.

Шаг 3: Отметьте на материале точку, где сторона угольника пересекает поверхность. Используя рулетку или линейку, измерьте расстояние от отмеченной точки до основания угольника. Запишите это значение.

Шаг 4: Для более сложных измерений и маркировки углов воспользуйтесь точкой и линией, образуемой основанием угольника и стороной угла. Это поможет вам получить более точный и четкий результат.

Пользуясь этой простой инструкцией, вы сможете легко измерить и отметить углы с использованием угольника Свенсона. Этот метрический инструмент необходим для всех, кто занимается столярными или строительными работами.

Угольник столярный

Всем Доброго время суток!Тут вот возник какой вопрос на досуге:-Как правильно выбрать,а главное точный угольник?может кто подскажет из более опытных товарищей.За ранее всем огромное спасибо

Я пользуюсь , качественный и удобный.

» > тут я выложил фото ящиков самодельных. В них угольники. Один сборный из алюминия и стали. Меньшего размера 20х50 и не очень точный угол 90. Куплен за 250р. Другой цельностальной 40х60. Точный. Но тяжёлый и имеет постоянную толщину. Прикладывать его не столь удобно. Когда выбирал в магазинах не подвернулось варианта, сочетающего достоинства обоих.

Способов много. Самый, пожалуй, простой: возьмите с собой в магазин листок бумаги (чем больше и плотнее, тем лучше). Сложите его аккуратно вчетверо. Получите почти эталонный прямой угол. Прикладывайте к угольникам и выбирайте.

Лучше уж взять с собой точный слесарный угольник и по нему проверять

Прикладываете к ровной доске (или прилавку) и проводите по угольнику перпендикуляр, дальше угольник прикладываете в дополнительный угол (тот, который получился между угольником и продолжением доски. И проверяете что там получается. В идеале угольник должен точно совпасть с линией

Советы по уходу за угольником Свенсона

1. После каждого использования очищайте угольник от остатков пыли и грязи. Для этого можно использовать мягкую сухую ткань или щетку. Не используйте абразивные материалы или растворители, чтобы избежать повреждения покрытия угольника.

2. Всегда храните угольник в чехле или упаковке. Это защитит его от механических повреждений, ударов и сколов. Если угольник постоянно хранится вместе с другими инструментами, оберните его дополнительно в мягкую ткань или положите в отдельный отсек.

3. Регулярно проверяйте состояние шкалы и маркировки угольника. Если они стерты или изношены, замените угольник на новый. Использование угольника с поврежденной шкалой может привести к неточности измерений.

4. Избегайте попадания влаги на угольник. Влага может вызвать коррозию металлических деталей, что негативно скажется на работе угольника. Если угольник попал под дождь или другую жидкость, протрите его сухой тканью и дайте высохнуть перед использованием.

5. Не храните угольник вблизи источников высокой температуры, например, около печи или радиатора. Высокая температура может привести к деформации угольника и искажению его точности.

Следуя этим простым советам, вы сможете долгое время пользоваться угольником Свенсона без потери его точности и функциональности. Помните, что угольник — это инструмент, требующий бережного отношения и ухода.

ТОП 5 угольник свенсона с Алиэкспресс

Разберем в порядке снижения количества приобретений покупателями угольника свенсона.

HARK CAPUT HK-07

Ссылка: https://aliexpress.ru/item/32959984637.html

Как и выше представленная модель, это угольник свенсона из алюминиевого сплава. Его главное отличие – товар относится к категории PLUS, что гарантирует ускоренную доставку и удобный (и в большинстве случаев бесплатный) возврат. Представлен измерительный прибор в трех цветах: серебряный, белый и черный. Каждый из их них обустроен специальным упором для получения корректных измерительных показателей.

Данное изделие, по заявлению продавца, обладает такими характеристиками, как долговечность и высокая прочность. Также линейка толще на 30% в сравнении с другими угольниками, которые можно найти на сайте Алиэкспресс. Она устойчива к поражению коррозией. Надпись на измерительный инструмент нанесена специальным лазером.

Мнение покупателей о товаре:

Alloet

Ссылка: https://aliexpress.ru/item/4000174752790.html

Продавец предлагает 12 дюймовый измерительный инструмент. Он отличается высокой точностью. Сам товар представляет собой треугольную линейку. Алюминиевый сплав – это материал, который использовали при изготовлении данного угольника свенсона. Его размеры: 30см/30см/43см. Основной цвет – черный. Кроме этого, можно выбрать серебряное покрытие. Измерительный прибор может использоваться при деревообработке.

Как предупреждает продавец, при измерении могут быть небольшие погрешности размером в 1-3 см, которые обусловлены ручным фиксированием. Из представленных моделей можно выбрать классический вариант угольника свенсона, угольник со специальным упором, вариант с серебряным покрытием угольника и расширенную версию с размерами 215мм/62мм.

Отзывы покупателей:

Litake

Ссылка: https://aliexpress.ru/item/33040218012.html

Угольник свенсона с размерами 18 и 30 см, массой порядка 200 г. Точность измерения прибора – 1 мм. Основной материал, из которого он состоит – алюминиевый сплав. Как и ранее представленные модели, угольник свенсона имеет специальный упор, благодаря которому удобнее проводить измерения.

При покупке данной линейки можно выбрать метрическую систему в сантиметрах или дюймах. Товар представлен в единственном серебряном цвете. Продавец указывает о возможной погрешности в 1-3 сантиметра, которые могут появляться вследствие ручного измерения. Кроме этого, могут быть также небольшие различия в цветах из-за индивидуальных настроек компьютера.

Рецензии покупателей:

Inpelanyu

Ссылка: https://aliexpress.ru/item/32854963421.html

Измерительный прибор из литой алюминиевой конструкции. Незаменимый прибор для строительных и ремонтных работ. Кроме этого, угольник свенсона идеально подойдет для домашнего использования.

Основной цвет прибора – серебряный. Его размеры: 18см/18см/22,5см. Его можно использовать в качестве транспортира и при квадрировании квадрата. Угольник свенсона также для удобства имеет упор. Градуировка указана в дюймах.

Оценки покупателей:

ELESAVEE

Ссылка: https://aliexpress.ru/item/32969342533.html

При покупке данной модели угольника свенсона следует обратить внимание на то, что доставка товара платная. Она обязательно учитывается в конечной стоимости изделия

Изготовлен измерительный прибор из алюминиевого сплава, который обеспечивает хорошую прочность. Угольник свенсона имеет треугольную форму с размерами 18см/18см/25см. Основной цвет линейки – серебряный, других вариантов продавец для выбора не предлагает. Данный угольник можно использовать для точного измерения углов в ремонтных работах или строительстве. При измерении возможны некоторые отклонения в 1-2 см. Посылка включает в себя одну измерительную линейку свенсона, которая прочно упакована.
