Как выполнить монтаж мансардных окон в металлочерепицу и мягкую кровлю: виды и монтаж своими руками: — Велюкс (velux), Факро (facro)

Характеристики оконной конструкции

Материал. Обычно – это клееный брус, который используется везде, исключением являются комнаты с повышенным уровнем влажности – ванная и туалет. В последних случаях рекомендуется установка пластиковых или деревянных с полиуретановым покрытием оконных конструкций.

Стеклопакет. Базовый, идет с внешним закаленным, которое прочнее обычного, стеклом и аргоновым наполнением для теплоизоляционного обеспечения. В элитных сериях встречаются стеклопакеты, где:

  • заполняющий газ с высшим коэффициентом теплопроводности;
  • внутреннее стекло – безопасно;
  • имеются покрытия, для примера, с отражающим эффектом;
  • для улучшенного коэффициента теплопроводности – меж стекольное расстояние больше;
  • для прочности стекло снаружи большей толщины.

Советы по приобретению:

  • базовый имеет достаточный безопасный и теплоизоляционный уровень;
  • приобретая дорогую оконную серию, становитесь обладателем дополнительных функций, за которые и берется надбавка на оплату;
  • теплоизолирующая способность оконной конструкции зависит от ее коэффициента теплопроводности, а не только стеклопакета.

Ось открывания имеет следующее расположение:

  • Посредине – наиболее распространенное и недорогое;
  • Вверху;
  • На 2/3 высоты;
  • Смешанный вариант.

Фурнитура в виде ручки для открытия и проветривания расположена внизу или вверху оконной рамы, на выбор влияют личные предпочтения

Важно только при наличии маленьких детей, конструкция с нижним расположением ручки должна быть снабжена блокирующей функцией от случайного открытия

Микропроветривание – это вид приточной вентиляции, зависящей от положения фурнитуры. Имеется 2 вида данной системы – с четырехступенчатым фиксатором и «ножницами» в верху створки. Для задействования данной функции ручка поворачивается под 45 градусов. Переохлаждение и сквозняк исключены. Стандартное расстояние – 1 см.

Управление: механическое и электропневматическое переключателями на стене или с мобильного пульта.

Как проводить установку окон для мансардного помещения в крышу из металлочерепицы?

Схема устройства мансардного окна.

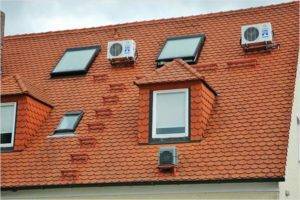

Установка окна в скате крыши считается идеей и оригинальной, и практичной. В зависимости от того, как осуществляется установка мансардного окна, его можно назвать вертикальным или скатным. В первом варианте заблаговременно выполняется установка выступающего желоба, предназначенного для монтажа окна в мансарду, а во втором – монтаж производится по скату крыши.

При обустройстве мансарды под жилое помещение не обойтись без установки шумоизоляции. В качестве кровельного материала предпочтительнее выбирать композитную черепицу. Она представляет собой лист из стали со специальным покрытием, которое делает материал не только долговечным, но и пожароустойчивым, очень удобным в обращении при установке окон мансарды. Расположение окна при этом получается немного ниже, чем в случае применения других кровельных материалов. Так получается из-за сокращения толщины верхней и нижней реек. Основным условием для верной установки окна является включение в расчеты сечения монтажной рейки. Толщину не следует делать очень большой. Этот показатель будет определяться в зависимости от габаритов окна, которое вы намереваетесь встраивать в крышу. При высоте окна более 140 см понадобится использовать добавочные боковые рейки, чтобы обеспечить поддержку тяжеловесному окну.

Выбирая материал окна, следует иметь в виду специфику места его установки. Например, если конструкция крыши не является усиленной, для окна из ПВХ большого размера, включающего несколько стеклопакетов, она не подойдет. Для таких крыш выбирать лучше окно, изготовленное из натуральной древесины.

Установку мансардного окна выполнять желательно после того, как проведен монтаж стропил, перед укладыванием кровельного материала. Чтобы определять размеры окна, надо сперва измерить расстояние между стропилами. Не стоит пытаться подгонять стропила к размерам оконной конструкции – это может плохо отразиться на надежности конструкции. Над окном надо будет поставить водоотводную пленку, которая поможет защитить его от воды, которая после выпадения осадков накапливается на крыше. Понадобится провести подготовку. Стеклопакет достают из оконной рамы. Это можно осуществить собственноручно, если вы обладаете необходимыми навыками, тогда при оформлении заказа на фабрике предупредить, чтобы оконную конструкцию не собирали бы полностью. Уберите стекло в такое место, где его никто не тронет. Поставить его надо на ребро, для устойчивости прислонив к стене помещения. Окно надо будет устанавливать в рейки с использованием оклада, который крепится на саморезы.

Монтаж пустой рамы производится в подготовленный для установки окна проем. Теперь раму останется лишь прикрепить к рейкам, после чего можно начинать устанавливать на место оклад. Оклады выпускают разных типов – один тип предназначен для волнистых кровельных материалов, а другой – для плоских. После закрепления коробки окна осуществляют установку нижней части оклада, при этом надо проследить, чтобы ее гофрированный фартук заходил на кровельный материал и оконную коробку.

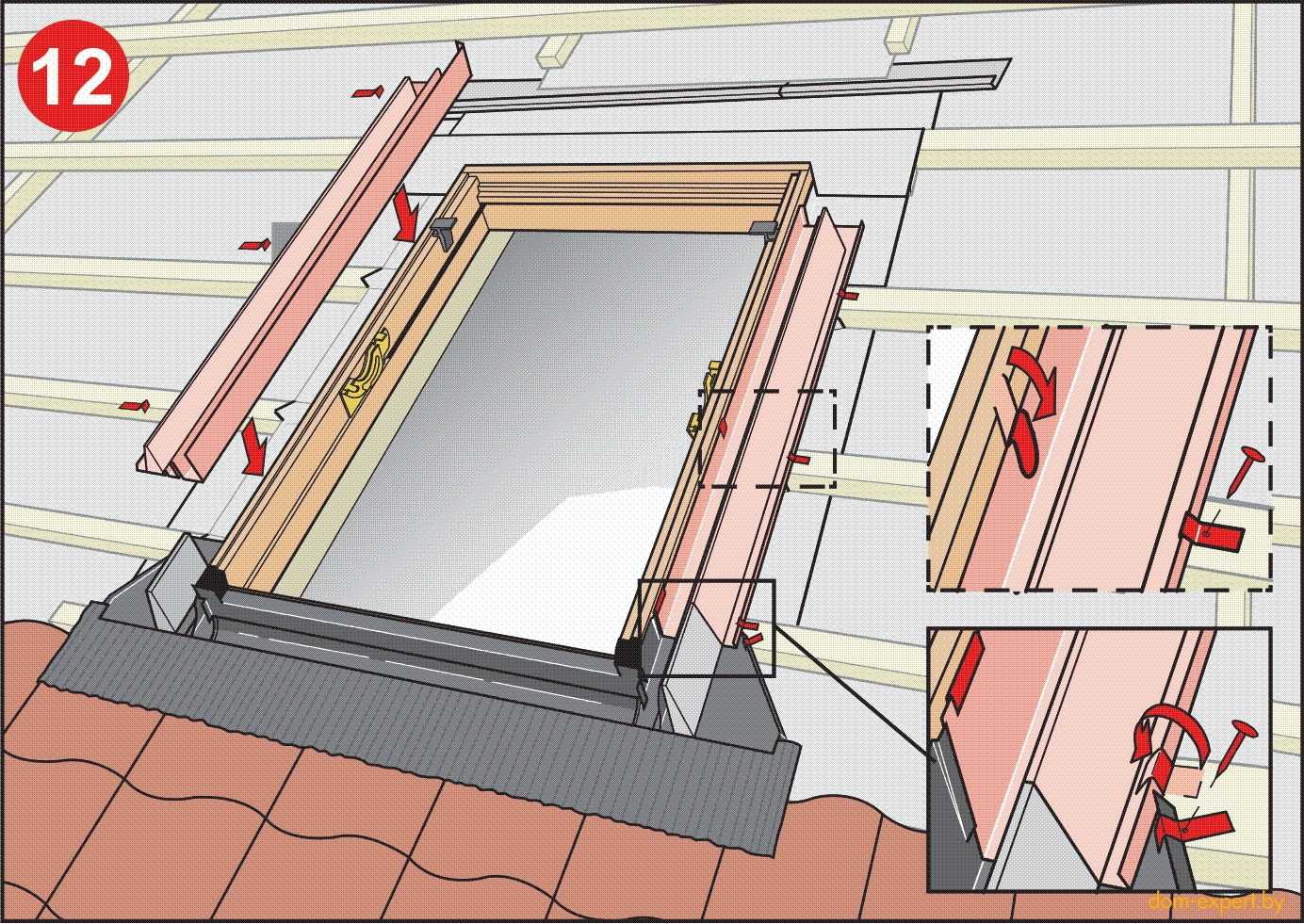

После закрепления низа переходите к боковым элементам, они тоже должны закрывать раму своими краями. Последним устраивается на место верх оклада. Уплотнитель должен проходить по внешней оконной кромке. В конце окно прикрепляют к обрешетке. Для этого понадобятся гвозди, шурупы, обычно они идут в одном комплекте с заказанным мансардным окном.

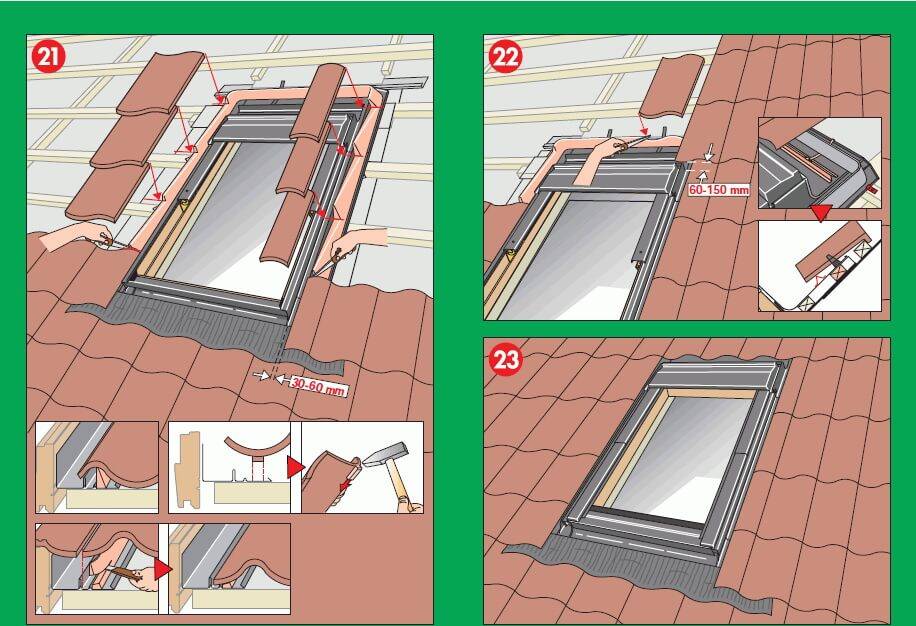

Когда все укреплено, принимайтесь укладывать оставшуюся металлочерепицу. Стеклопакет обратно в раму помещают в самом конце работ. Чтобы в будущем не пришлось прибегать к излишним тратам, между окладом и рейками лучше проложить гидроизоляцию.

Возможен и другой вариант вставки окон, если крыша уже покрыта металлочерепицей.

Процесс, выполняемый позже, может оказаться довольно сложным, если дом эксплуатируется давно. Может даже потребоваться демонтаж того участка кровли, где планируется поставить окно. Участок крыши разбирают, устанавливают окно описанным способом, после чего производится монтаж металлочерепицы на место.

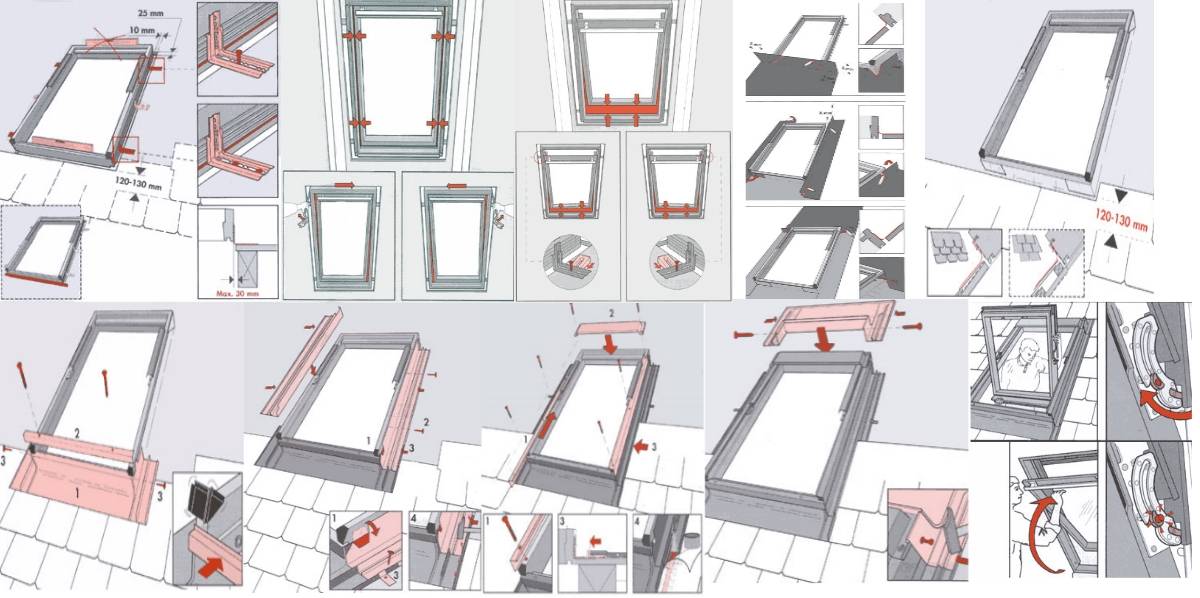

Последовательность монтажа

Совет!Перед началом установки следует снять створки окна. Технология описана в инструкции по установке, прилагаемой к комплекту. В случае поставки светопрозрачной конструкции с установленным окладом, его также необходимо демонтировать.

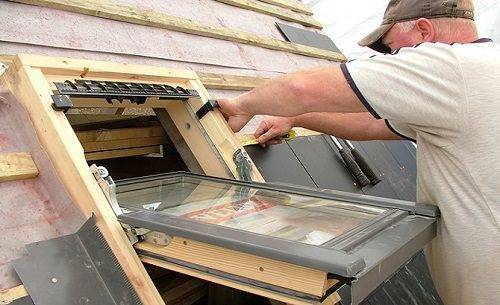

Установка рамы

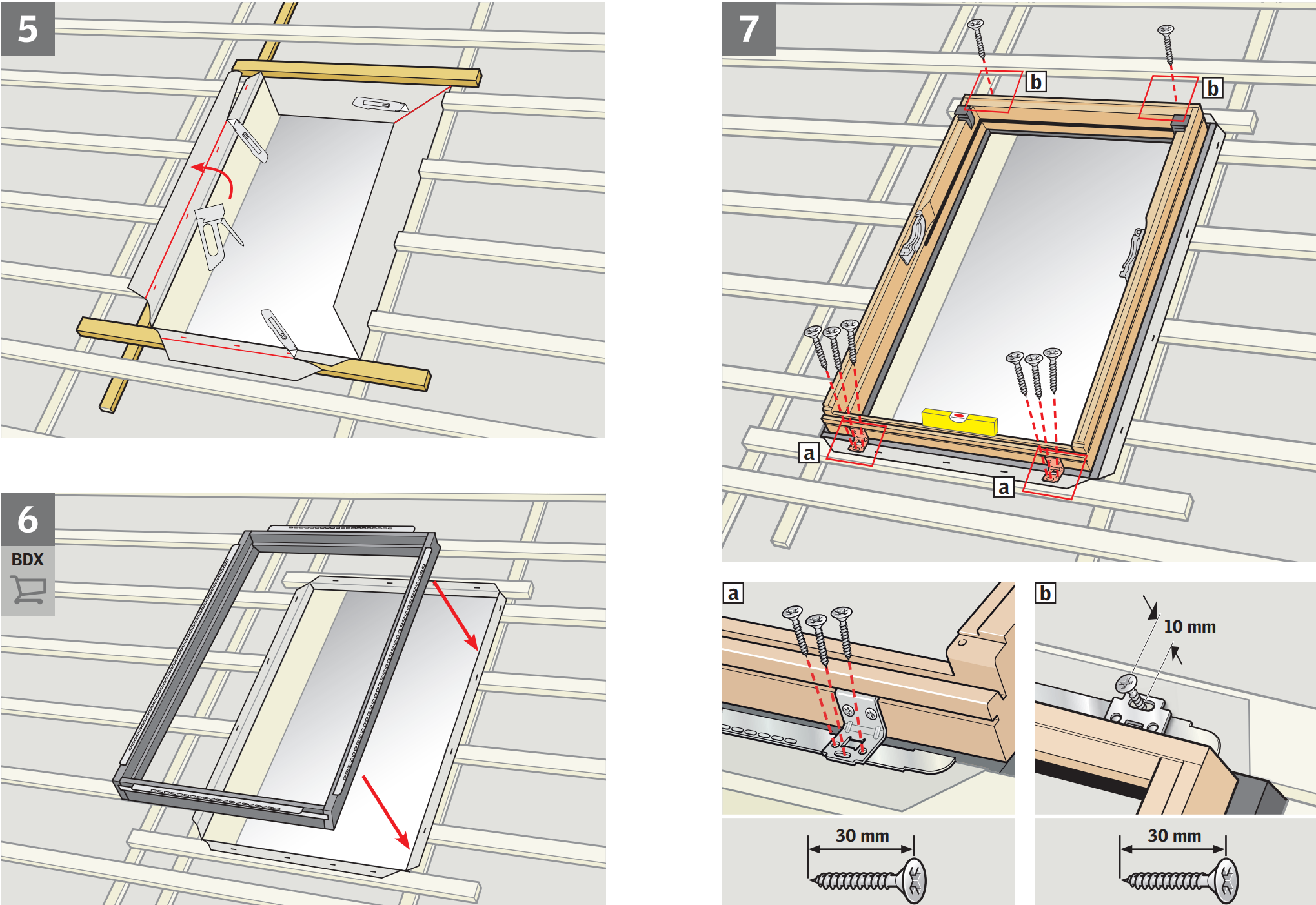

Установка мансардных окон начинается с монтажа оклада от нижнего края проема к верхнему. В первую очередь производится монтаж готового гофро-фартука в нижней части, после чего боковые элементы оклада и верхняя часть. Последними устанавливаются накладки на оконную конструкцию.

Данный этап установки чрезвычайно важен.

Строго выдерживаем промежутки между оконной рамой и покрытием кровли. Это даст возможность выровнять всю готовую конструкцию после установки. Рекомендованные зазоры:

  1. В нижней части оконной рамы:
  • непрофильное кровельное покрытие 1-4 сантиметра;
  • низкопрофильное – 10 см;
  • высокопрофильное – 12 см;
  1. Боковые зазоры – 4-6 см.
  2. Верхний зазор 7-15 см.

Далее следует, выровняв нижнюю кромку рамы по горизонтали с помощью уровня, зафиксировать винтами крепежные уголки. Саморезы закручиваем не до упора, чтобы иметь возможность выровнять раму по размерам, указанным выше. Производим гидроизоляцию – материал следует укладывать так, чтобы он имел нахлест на боковую часть рамы. Начинаем снизу и подгоняем гидроизолятор к раме с нахлестом. Все стыки изолятора, наложенные внахлест, фиксируются винтами.

Некачественно сделанная гидроизоляция может стоить очень дорого.

Утепление и изоляция

Если окно мансарды не имеет функции открывания, то после фиксации коробки следует установить стеклопакет. Если же мы имеем дело с открывающимся окном, то навешиваем створку

Далее следует уделить внимание утеплению и тщательной гидро- и пароизоляции. Изолируем окно с внутренней стороны, подтыкая утеплительный материал по всей длине рамы. С внешней стороны закрывать следует фольгой или аналогичным материалом, дабы избежать образования конденсата

Откосы также прокладываем утеплителем

С внешней стороны закрывать следует фольгой или аналогичным материалом, дабы избежать образования конденсата. Откосы также прокладываем утеплителем.

Утепление окна особенно важно для холодных регионов. Поверху утеплительного материала укладывается влагонепроницаемый пароизолятор, такая конструкция защелками крепится непосредственно к окну. Если изоляционный фартук прилегает неплотно, следует дополнительно укрепить его винтами или клеем

Если конструкция окна предусматривает наличие гидробарьера, необходима установка дренажного желоба, чтобы вода сливалась в нужном месте под окном

Если изоляционный фартук прилегает неплотно, следует дополнительно укрепить его винтами или клеем. Если конструкция окна предусматривает наличие гидробарьера, необходима установка дренажного желоба, чтобы вода сливалась в нужном месте под окном

Поверху утеплительного материала укладывается влагонепроницаемый пароизолятор, такая конструкция защелками крепится непосредственно к окну. Если изоляционный фартук прилегает неплотно, следует дополнительно укрепить его винтами или клеем. Если конструкция окна предусматривает наличие гидробарьера, необходима установка дренажного желоба, чтобы вода сливалась в нужном месте под окном.

Заключительный этап

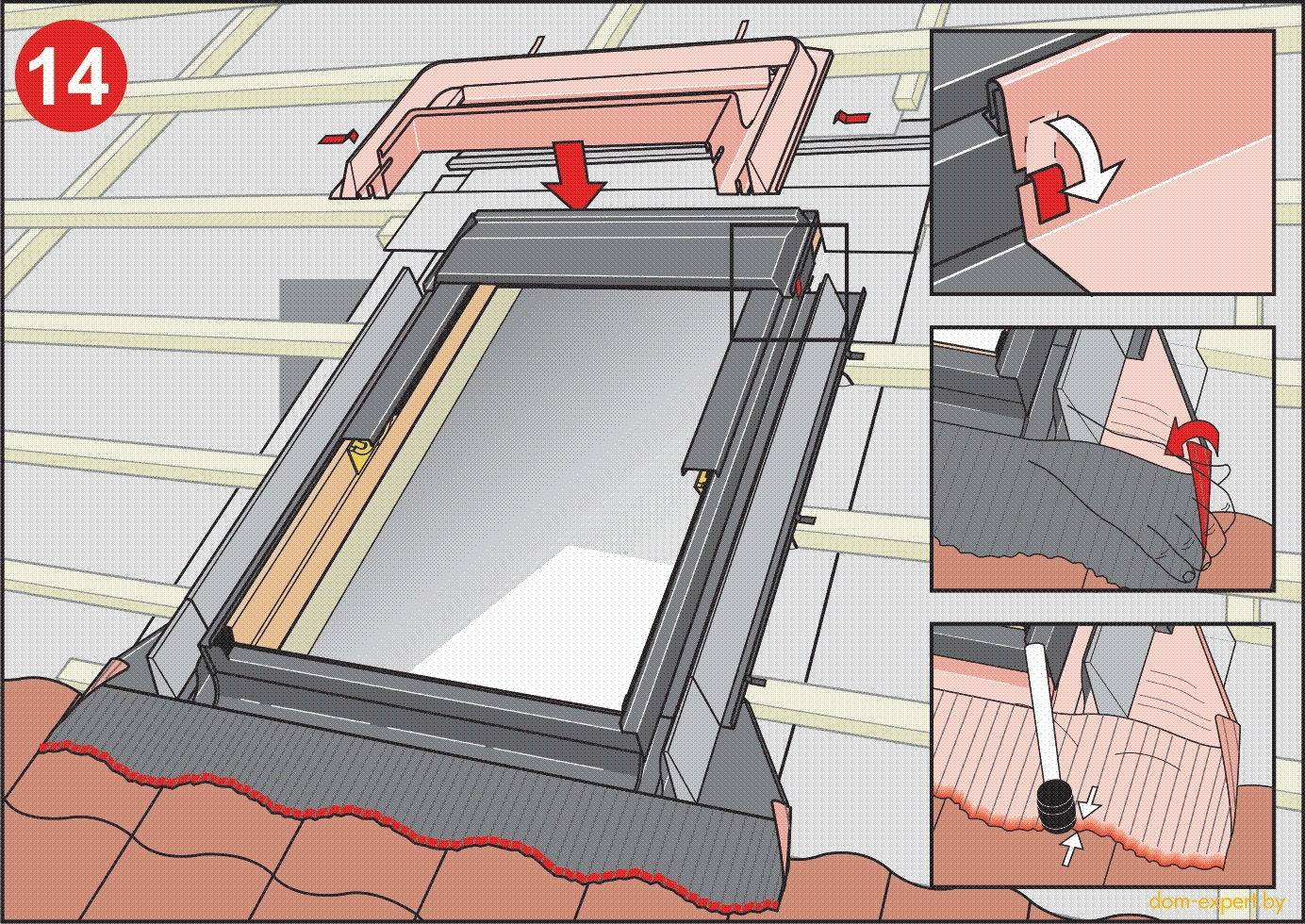

Еще раз проверяем плотную стыковку всех элементов оклада и, при необходимости, дополнительно скрепляем с рамой и обрешеткой. В заключение поверху оклада крепятся специальные элементы, плотно укладывается кровельный материал, проверяются стыки. В целом монтаж оконной системы на мансарде закончен, можно навешивать створки, проверять механизм открытия-закрытия (если окно не глухое) и снимать защитную пленку. В завершении напоминаем о практичной рекомендации специалистов – установке внутренних откосов. Верхний горизонтальный и нижний вертикальный откосы будут помогать лучшей циркуляции теплого воздуха от отопительных приборов, чем предохранят стекла от запотевания.

Некоторые нюансы

Современный рынок по производству оконных конструкций достаточно велик, и, чтобы не запутаться в нем, можно придерживаться следующих рекомендаций:

Схематический чертеж мансардного стеклопакета с указанием основных комплектующих.

Площадь остекленения. В этом случае мастера вывели основное правило и пропорцию – 1 к 10, то есть 1 кв. м. мансардного окна приходиться на 10 кв.м. пола. Но если в мансарде решается расположить детскую или гостиную, то в таком случае выберите пропорцию 1 к 8. Подборка окон должна следовать только с учетом этих пропорций и не как иначе.
Хоть одно окно в комнате должно быть. Разве что естественного освещения не требуют гардероб, кладовки, котельная. На самом деле некоторые люди стараются окно сделать и в санузле, располагая его под потолком.
Место расположения мансардных окон.Тут во многом играет роль форма кровли. Для того чтобы в комнате было больше света, необходимо устанавливать оконную конструкцию на обоих скатах.
Размеры мансардного окна. На этот параметр влияет тот факт, какое предназначение отдают окну

Какие мансардные окна лучше использовать для одного только освещения, а какие – для созерцания окружающего пейзажа? В этом случае нужно обратить внимание на уровень наклона ската крыши – высокие (длинные) формы используются для пологих кровель.

Размеры мансардных окон.

Еще при разработке проекта рассчитывается ширина каждого окна, так как от этого напрямую зависит шаг строительной конструкции кровли

Этот вопрос решается вместе с проектировщиком, так как он сможет правильно подсказать, на что нужно обратить внимание: на коррекцию размеров оконных или стропильных конструкций

Стандартные размеры мансардных окон. Главная характерность таких изделий – они имеют свой стандартный размерный ряд. Изготовители зачастую выпускают свою продукцию, имея в наличии от 6 до 14 размеров. Поэтому перед тем как подготовить оконный проем под окно, необходимо заранее узнать какие именно есть размеры на складе, дабы не оплошать.

Серийный номер мансардного окна. Такое понятие, как «серия» подразумевает под собой технические характеристики оконной конструкции, а именно:

  • стеклопакет;
  • материал;
  • ось открывания окна;
  • функция «микропроветривание»;
  • наличие той или иной оконной фурнитуры.

Материал изготовления конструкции

Высота расположения мансардного окна.

Самый распространенный материал – клееный брус. Он так популярен благодаря тому, что гармонично подходит для всех помещений, кроме санузлов и ванных комнат (из-за высокого уровня влажности). Для этих целей используют или металлопластиковые окна, или деревянные с полиуретановым покрытием, так как они хорошо выдерживают влагу и резкие перепады температур.

Ось открывания мансардного окна. Есть следующие варианты выполнения: посередине, вверху и на двух третьих высоты окна. Чаще всего ставят именно первый вариант, так как они имеют достаточно оптимальную цену. В других же моделях есть одно преимущество – схема открытия окна настолько удобна и комфортна, что нет надобности постоянно думать о том, что об него можно удариться головой. Но при желании можно подобрать мансардное окно с комбинированной системой открывания.

Стеклопакеты

Высота установки мансардного окна зависит от способа его открывания.

Составляющим качественного окна является закаленное стекло и наполнение аргоном (инертный газ). Так как мансардное окно все же находится на крыше, то на него приходится в несколько раз больше нагрузки от природных явлений (ветра, снега града, дождя и т.д.), нежели на обычное. Поэтому применение закаленного стекла обусловлено такой необходимостью. Инертный газ (аргон), в свою очередь, способствует хорошей теплоизоляции.

Если же нет ограничения в финансах, то можно рассмотреть и более дорогие модели, конструкция которых может быть достаточно разнообразна:

  • аргон заменяется на газ с более высоким уровнем теплопроводности;
  • специальная технология производства стекла позволяет в случае его повреждения распасться ему на неострые кусочки (по типу автомобильного стекла);
  • стекла могут иметь специальное покрытие с разным предназначением: будь то отражение тепла вовнутрь помещения или наружу;
  • лучшая теплопроводность может достигаться путем увеличения внутреннего расстояния в стеклопакете;
  • увеличенная толщина стекла также будет способствовать прочности.

К тому же для большего показателя своего богатства можно приобрести автоматизированные мансардные окна. Ими управляют при помощи настенных переключателей или мобильного пульта.

ч

Особенности конструкции мансардного окна

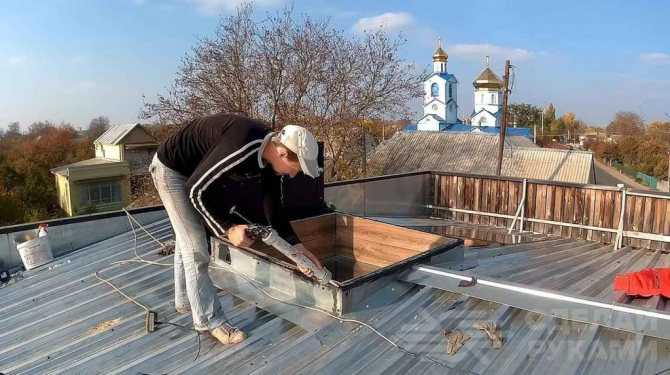

Короб немного выступает над поверхностью кровельного покрытия, а также имеет небольшой уклон, чтобы стекала вода.

Стык между кровельным покрытием (профнастилом) и стенками короба автор закрыл отливом, изготовленным из оцинкованного листа.

Сверху на деревянную раму автор решил закрепить каленое стекло толщиной 6 мм, которое должно защищать основной стеклопакет от града.

Стандартный двухкамерный стеклопакет устанавливается внутри деревянной рамы на уровне утеплителя. Зазоры автор заполняет с помощью обычной монтажной пены. Изнутри дома стеклопакет обрамляется деревянной декоративной рамой.

Подробно о том, как самому сделать мансардное окно в частном доме, рекомендуем посмотреть в видеоролике на нашем сайте.
