Обрешетка для мягкой кровли: монтаж своими руками

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

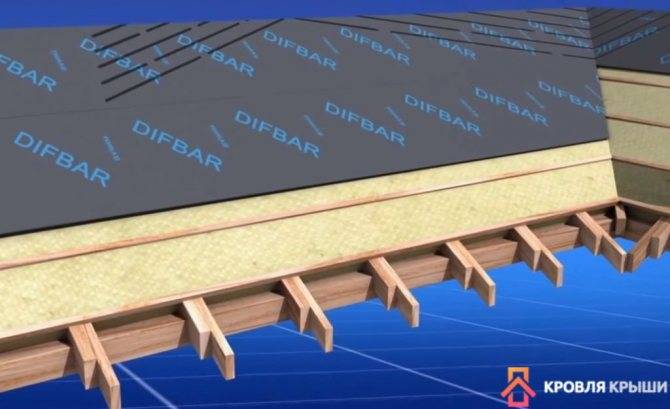

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

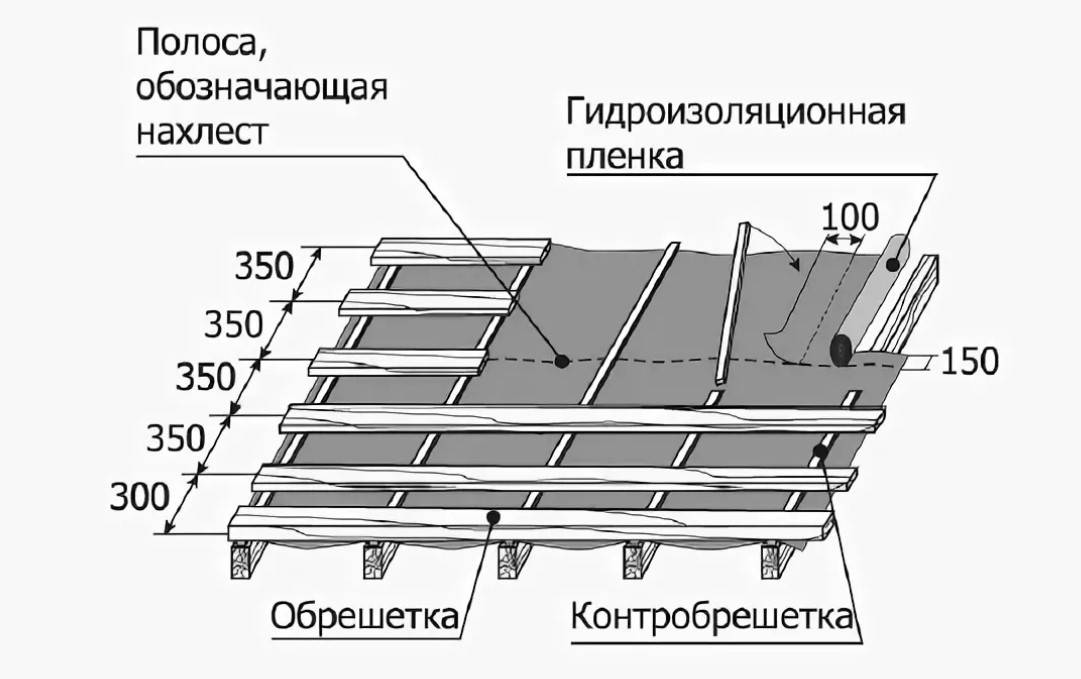

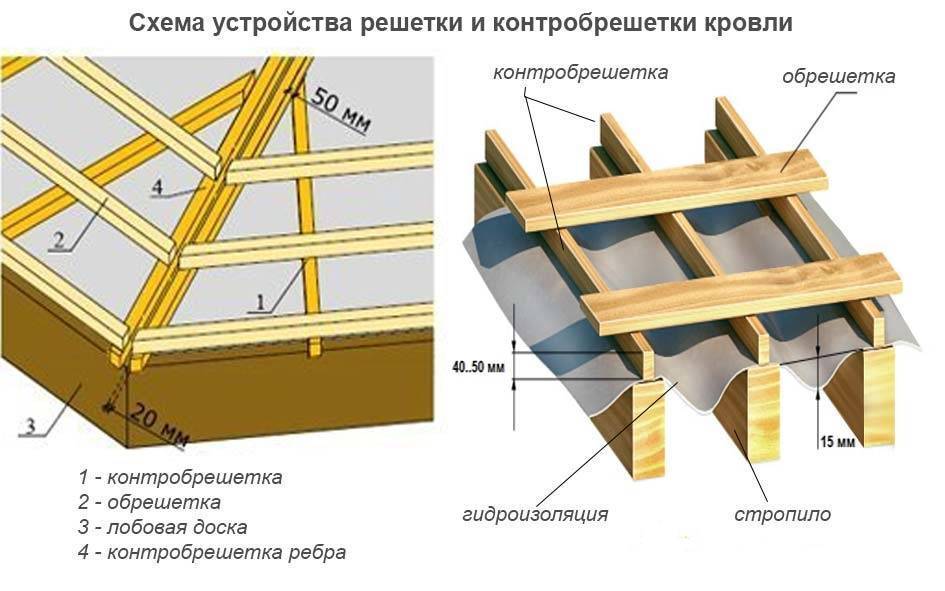

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

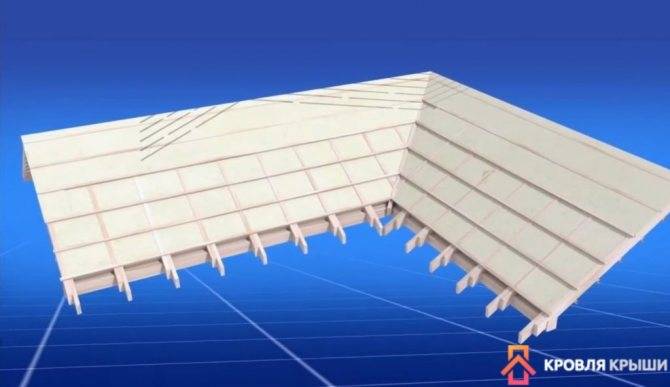

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

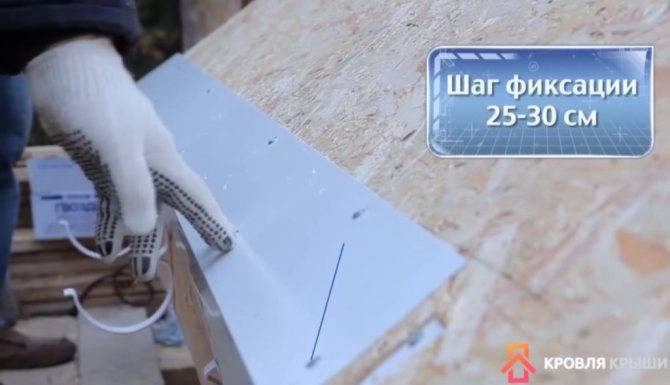

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы

Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит

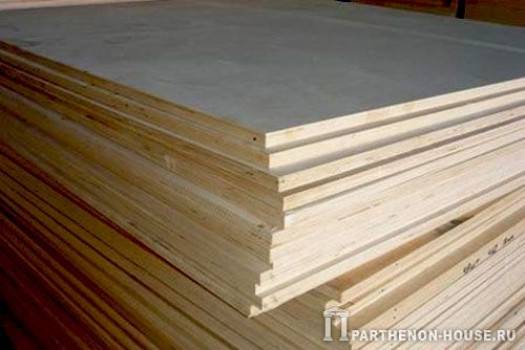

Толщина осб для мягкой кровли

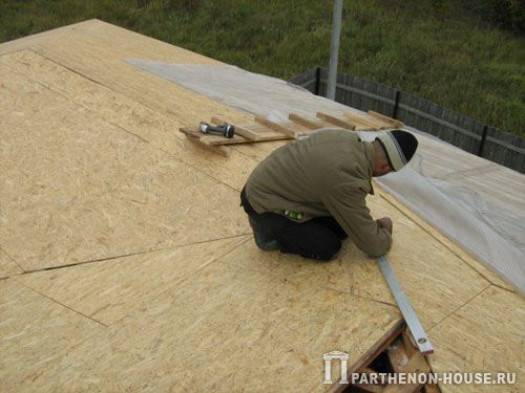

Монтаж осб под мягкую кровлю

Мягкая кровля – популярный материал на сегодняшний день. Если вы тоже решили использовать ее в качестве покрытия крышки вашего дома, не лишним будет знать, что под нее, чаще всего, настилаются листы осп. Это объясняется тем, что, в случае выбора другого материала, не листового, мягкая кровля провиснет. Как выбрать ОСБ под мягкую кровлю, как производить сам монтаж, и как проверить качество выполненной работы?

Преимущество осп плит при монтаже мягкой кровли

Какое преимущество имеют плиты ОСБ перед другим листовым материалом?

Листы имеют небольшой вес, поэтому с ними легко работать.

Плиты, несмотря на небольшой вес, являются довольно прочным строительным материалом.

Осб плита имеет большие размеры, поэтому с ней удобно работать.

Цена на осп вполне конкурентоспособна.

Монтаж осб проводится довольно быстро.

Плиты osb имеют ровную гладкую поверхность, которая не нуждается в дополнительной обработке.

Плиты уже пропитаны антисептическим средством. Это значит, что, со временем, в них не образуется грибок.

Работа с ОСБ под мягкую кровлю. Общие советы

Перед тем, как приступить к работе не лишним будет услышать советы бывалых мастеров, которые каждый день сталкиваются с данной задачей.

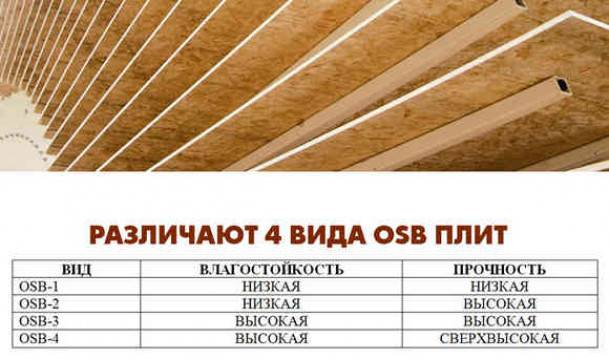

Из всего представленного ассортимента осб лучше всего выбрать осб плиту влагостойкую. Необходимость покупки осб влагостойкой объяснять не нужно.

Толщина osb плит, которые вы решили купить, зависит напрямую от расстояния между стропильными ногами. Так, в случае шага 500 мм, требуется лист осп толщиной 10 мм. А при шаге 1000 мм – уже лист толщиной 20 мм.

При монтаже следует учитывать тот факт, что панели осб могут провиснуть в том случае, если точки их опоры будут находиться друг от друга на расстоянии от 500 мм и выше.

Наилучшим вариантом, так называемой подкладки под мягкую кровлю, будет сочетание жесткой доски и осп. В этом случае конструкция будет более надежной и долговечной.

Особое внимание нужно обратить на требования к обрешетке под мягкую кровлю. Она должна быть абсолютно ровной и гладкой, без всяческих выпуклостей и прогибов, без торчащих гвоздей и не иметь сколов

Кроме того, зазоры между самими плитами не должны превышать 5-6 мм. А самое главное – края листов должны быть тщательно зачищены и не быть острыми.

Показатель влажности у приобретаемых вами плит должен составлять не более 20%.

Монтаж ОСБ под мягкую кровлю

Как только вы произвели расчет нужного количества листов, и приобрели их, можно приступать к дальнейшей работе. Для начала прикрепите брус обрешетки к несущей конструкции кровли. Помните, что, при кровельных работах, вся последовательность действий будет проводиться снизу вверх. Далее следует прибить нижнюю обрешетку, то есть закрепить ее за карнизом доской.

После этого можно переходить к настилу подкровельной ленты. Накладываться она будет горизонтально по отношению к коньку крыши. Первая полоса настилается у самого карниза, остальные крепятся внахлест.

Далее, закрепляем первый брус, при этом ориентируясь на грани стропил. А второй брус крепим за краем первого на расстоянии около 30-35 см. Следующие брусья будут укладываться с шагом 37 см. Самый последний брус следует закрепить у доски конька. Крепежные гвозди должны прибиваться на расстоянии 20 см друг от друга. После того, как вы выполнили работу, проверьте, строго ли горизонтально расположены брусья. Это можно сделать при помощи уровня. Если все ровно и правильно собрано, можно приступать к настилу осб.

Плиты ОСБ нужно закрепить на стропильные ноги. Делается это вразбежку. То есть так, чтобы швы нигде не образовывали так называемых перекрестков. Обязательно оставляйте зазоры между плитами около 2 мм. В том случае, если монтаж проводится в холодное время года, это значение увеличивается до 3 мм. Сами листы фиксируем саморезами, отмеряя шаг в 30 см. В тех местах, где соединяются торцы – шаг уменьшаем до 15 см. По краям шаг будет еще меньше – 10 см. Вот и вся суть работы.

Проверка качества собранной кровли

После того, как все работы по монтажу закончены, стоит проверить, все ли сделано верно, качественной ли получилась конструкция.

Встаньте на плиты и посмотрите, не будут ли они прогибаться под вашим весом. Если прогнулись – работа выполнена некачественно.

Обратите внимание, не имеет ли готовая конструкция щелей. Зазоры здесь во внимание не берутся

Проверьте, нет ли где-то на поверхности сучков или неутопленных, торчащих гвоздей.

Тщательно осмотрите торцы плит. Закруглены ли они, не остались ли какие-либо из них острыми.

Обязательно проверьте, все ли материалы полностью сухие и покрытые антисептиком.

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Характеристики битумной черепицы

Данная разновидность мягкой кровли — это многослойное накрытие для скатных крыш. Для производства битумной черепицы применяют нетканый стеклохолст, базальтовый гранулят и хорошего качества битум.

Стеклохолст – это основной слой материала. Стеклохолст устойчивый к гниению, наделён высокой прочностью, обладает к механическим нагрузкам хорошей стойкостью.

При производстве мягкой кровли стеклохолст пропитывается окисленным битумом высокого качества. Сформированный пропиткой промежуточный слой придаёт покрытию водонепроницаемость. За счёт особых качеств модифицированного битума стеклохолст устойчивей к воздействию высоких температур, сильных морозов, температурных перепадов.

При изготовлении битумной черепицы на пропитавшийся разогретым битумом стеклохолст наносятся базальтовые гранулы. Базальтовый гранулят составляет защитный, поверхностный слой, устойчивый к воздействию влаги, температурным перепадам, ультрафиолетовому излучению, другим атмосферным факторам

Посыпка базальтовыми гранулами определяет внешний вид гонта. Чтобы битумная черепица приобрела определённый рисунок на своей поверхности, используют раскрашенный в различные цвета и оттенки базальтовый гранулят.

Часть производителей битумной черепицы вместо стеклоткани использует полиэстеровое полотно. Также вместо базальтовых гранул часто используется сланцевая крошка в качестве защитного верхнего слоя.

Снизу плитки покрываются слоем клея, который закрывается защитной плёнкой. В некоторых вариантах на нижнюю поверхность наносят мелкофракционную минеральную посыпку — тогда клеящий пласт представлен широкой полосой в верхней части плитки.

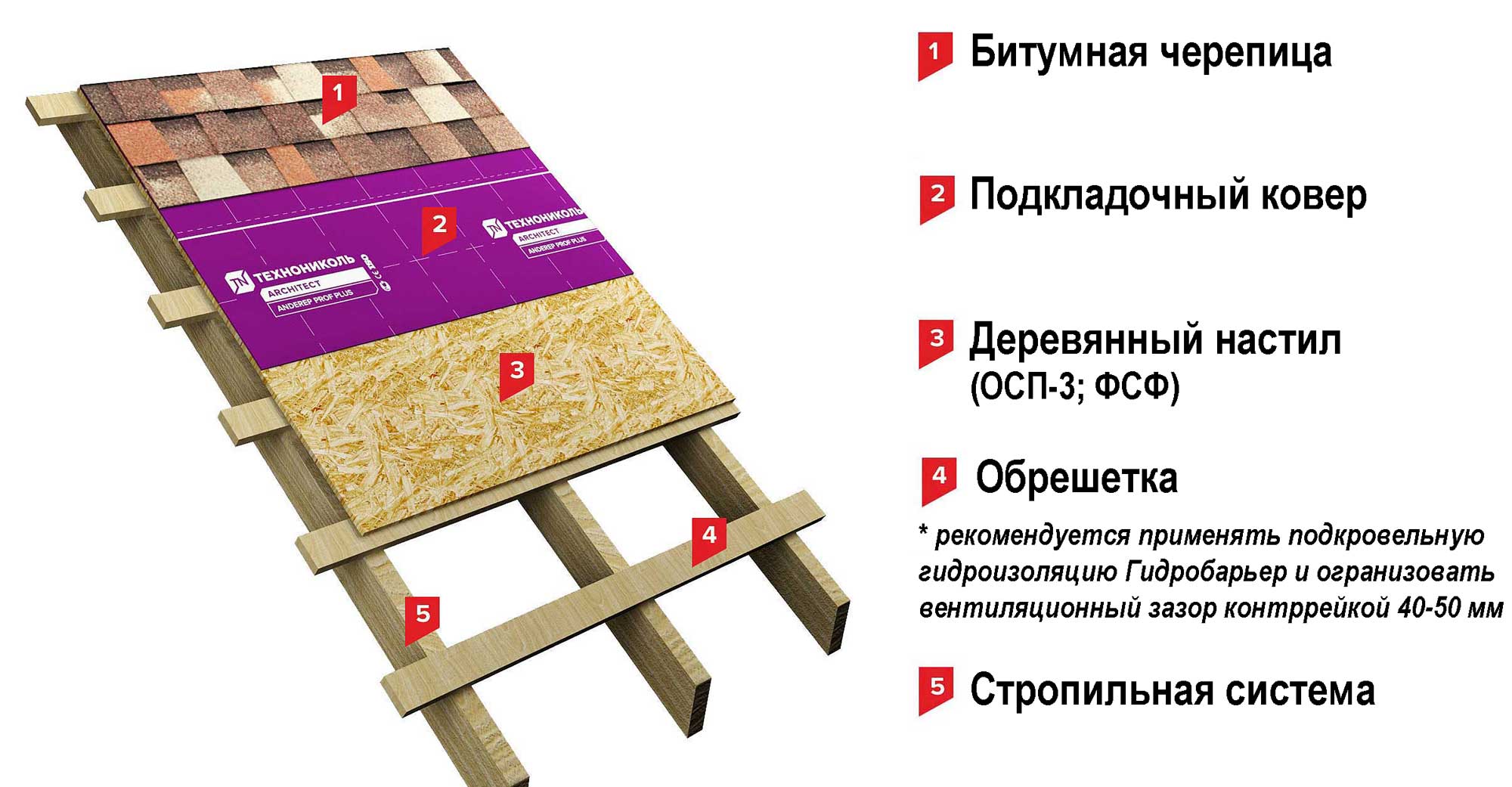

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

• холодные,
• тёплые.

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

Итак, структура кровельного пирога для холодных крыш включает:

• шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
• сплошной настил (из фанеры, OSB или доски-шалёвки);
• изоляционную подкладку;
• битумное покрытие.

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

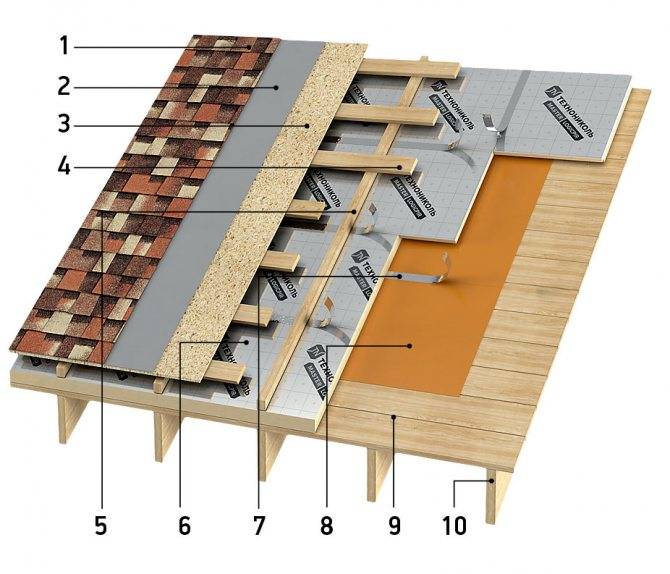

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо?льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

• рейки для монтажа обшивочных панелей;
• пароизоляционная гидрозащитная плёнка;
• слой теплоизоляции;
• гидроизоляционная ветрозащитная паронепроницаемая мембрана;
• контрбрус;
• разреженная обрешётка;
• сплошной настил;
• подкладочное основание;
• гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.

Виды крыш, основные элементы кровельная система

Собственно крыша бывает двускатная и четырехскатная (вальмовая) с разновидностями. Основные элементы классической двускатной крыши представлены ниже:

Фото 1. Четырехскатная (вальмовая) крыша

• Стропила – выполняют роль вертикальных и/или наклонных опор. Соединяются под углом друг к другу. В верхней части крепятся на болты или на скобы.
• Мауэрлат – горизонтально уложенный брус на который опираются стропила.
• Свесы – нижняя часть стропил.
• Конек – верхняя часть кровли в месте соединения стропил.
• Обрешетка и контробрешетка — основной элемент крепления кровельного покрытия и утеплителя.
• Гидроизоляция и утеплитель – используют для обустройства теплых чердаков.
• Кровельное покрытие – различают жесткое и мягкое покрытие.

Естественно, кровельная система состоит из гораздо большего количества элементов, чем указано выше. Однако для понимания как делается обрешетка крыши своими руками этого достаточно. Различают холодную кровлю – утеплитель уложен на чердаке, кровельная система не утепляется и теплую кровлю – утеплитель и гидроизоляция являются составной частью кровли. Теплая кровля используется для обустройства мансардных чердаков, используемых в качестве жилых помещений.

Фото 2. Горизонтальная балка – мауэрлат

Фото 3. Разреженная обрешетка используется под жесткую кровлю, например из шифера

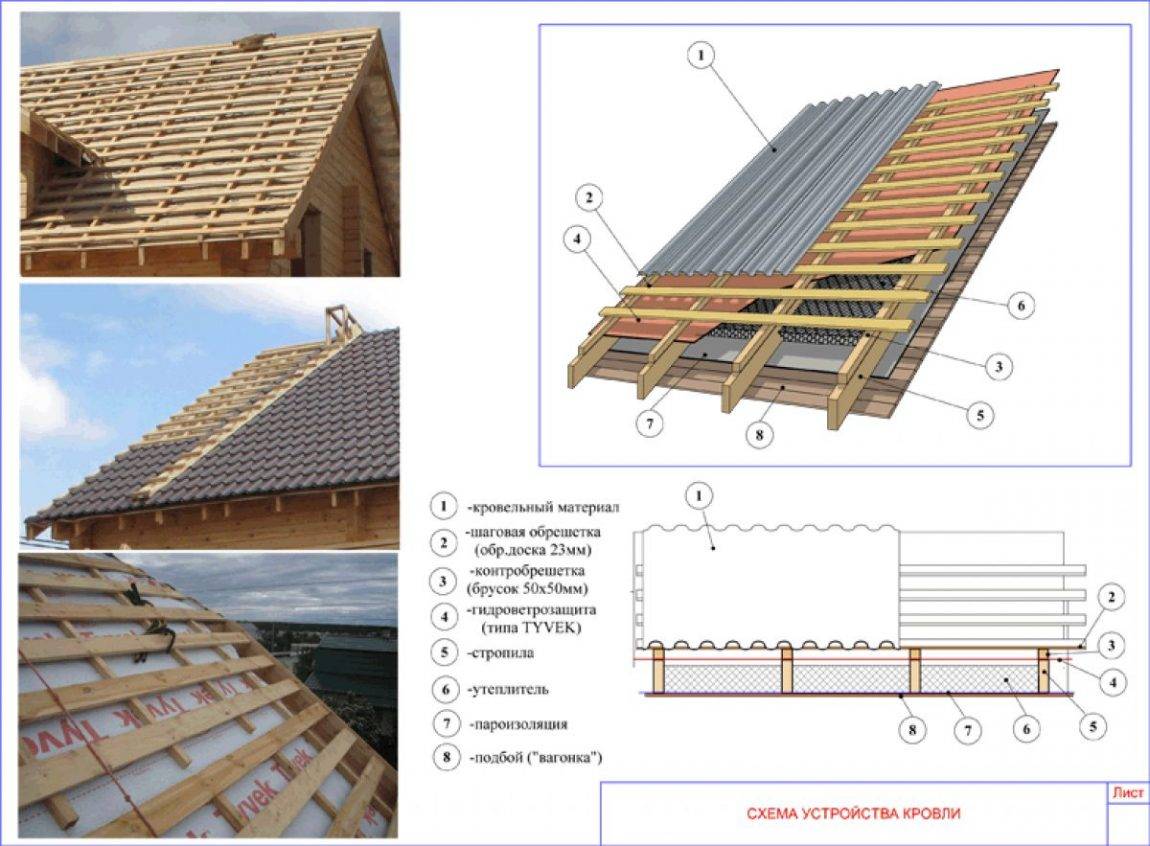

Фото 4. Основные элементы кровельной системы

Технология строительства кровли

Для того, чтобы правильно сделать пирог кровли под битумную черепицу своими руками, рекомендуется выполнить следующий порядок монтажных действий:

• Монтаж стропильной системы крыши дома;
• укладка гидроизоляционного слоя и обустройство вентилируемой прослойки;
• монтаж сплошной или разреженной обрешетки;
• при разреженной обрешетке, монтаж влагостойкой фанеры;
• монтаж кровельного покрытия из мягкой черепицы;
• укладка выбранного утеплителя между стропил;
• закрепление пароизоляции;
• конечная, внутренняя обшивка.

Для полной картины устройства кровельного настила из мягкой черепицы, некоторые элементы конструкции, которые входят в пирог кровли, стоит рассмотреть более подробно, развернуто.

Устройство кровли из мягкой черепицы - Обрешетка

При обустройстве сплошного слоя из досок, без последующего выравнивания фанерой, нужно соблюсти следующие требования к качеству поверхности покрова:

• Отсутствие каких-либо зазоров, уступов, неровностей;
• Толщина доски подбирается в зависимости от шага стропильных ног. Для обеспечения должной надежности, следует брать большие сечения. Подойдет доска 32-50 мм;
• Влажность древесины должна быть не более 20%;
• Доски должны быть очень прочными, без каких-либо повреждений, обязательно обработанные антисептиком.

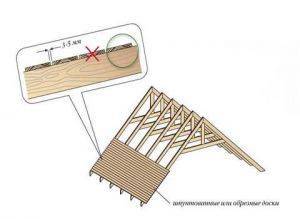

Устройство сплошной обрешетки для мягкой кровли

Выполнение, указанных выше, требований, позволит обеспечить плотное прилегание настила к поверхности. Такой подход, поможет предотвратить протечки кровли. По периметру слабых участков покрытия, требуется уложить подкладочный ковер. Он увеличит надежность гидроизоляции. Возможными участками, где пирог кровельного покрытия может дать течь, являются:

• Ендовы;
• примыкания к кровле мансардных и слуховых окон;
• выход наружу вентиляционных труб и дымоходов;
• места установки телевизионных и других антенн.

Устройство кровли из мягкой черепицы - Вентиляционная система

Предназначение вентиляционной системы - это отвод влаги с поверхности утеплителя. Как уже упоминалось ранее, вентиляционный зазор, минимум 5 см. Основные элементы, для нормального функционирования системы, являются:

• Продухи в карнизных свесах, которые можно закрыть перфорированными софитами или разреженным креплением доски;
• зазор промеж теплоизоляцией и гидроизоляцией;
• вентиляционные выходы в коньке кровли (аэраторы).

Способы устройства вентиляции мягкой кровли

Устройство кровли из мягкой черепицы - Монтаж настила

Всегда, монтаж начинают с нижней части кровли здания

При этом, важно уделять особое внимание вероятным местам протечек. Обычно, различные сложности возникают на ендовах. А вот, укладка битумной черепицы на скат и конек крыши, не вызывает особых затруднений

А вот, укладка битумной черепицы на скат и конек крыши, не вызывает особых затруднений

А вот, укладка битумной черепицы на скат и конек крыши, не вызывает особых затруднений.

Схема укладки мягкой кровли

Нижняя часть гонта, как правило, фиксируется к поверхности ската, при помощи клеящего слоя. Для верхней-же, потребуется подготовить по четыре гвоздя на каждый элемент. Применять нужно крепежные приспособления, которые имеют особенность – широкие шляпки. Это позволяет избежать различные повреждения кровельного материала. Укладка настила осуществляется со смещением рядов (перевязкой), величина которой, принимается равной 0.5 метра.

Из чего состоит гибкая черепица

Кровля, выполненная из этого материала, имеет и некоторые другие названия, такие, как, например, шинглас, гонт или кровельная плитка. Главными преимуществами такой крыши являются ее небольшой вес (масса одного квадратного метра составляет в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей. Благодаря первому показателю конструкция дома получается не такой массивной, что позволяет сэкономить на материалах для стройки и оплате труда, а вторая характеристика дает возможность кровле оказывать серьезную конкуренцию иным, более тяжелым кровельным материалам.

Основу такой черепицы обычно составляет стеклохолст или стеклоткань (реже – органическая целлюлоза), пропитанная битумом. Эти материалы выполняют функции так называемой арматуры, которая скрепляет два слоя SBS-модификатора, напрямую влияющего на гибкость и эластичность покрытия. Снаружи материал посыпается сланцем, минеральной крошкой и гранулятом из базальта. Они способны не только защищать материал от повреждений, но и придавать ему самые разные оттенки цвета.

Как делать мягкую кровлю

Обустройство кровли является комплексной задачей, которая включает в себя целый ряд определенных этапов.

В качестве фундамента, на который будет укладываться мягкая кровля, используется влагостойкая фанера, ОСБ-плита или обрезная доска. Также допускается применение других стройматериалов с ровной поверхностью и влажность не более 20%. Швы такой обшивки должны обязательно иметь определенный зазор. Для фанеры и ОСБ-плиты допускается минимальный зазор в 2-3 мм, для обрезной доски необходимо оставить промежуток в 5 мм. Это необходимо для того, чтобы при расширении под действием температуры и влаги основание не начало деформироваться. На обрезных досках годовые кольца располагают центром вниз.

Данная система призвана обеспечить надлежащее качество циркуляции воздуха, который предотвращает образование конденсата на тыльной стороне основания. Если пренебречь этим этапом, то в скором времени стропильная система может начать гнить, а зимой на ней могут образовываться наледи и сосульки.

Кровельная вентиляция включает в себя такие элементы:

• продухи в свесах карнизов;
• вентиляционные выходы;
• промежуток между гидроизоляцией и основанием не менее 5 мм.

Для того, чтобы чердак проветривался надлежащим образом, производители мягкой черепицы рекомендуют распределить вентиляционные отверстия равномерно вдоль всего конька.

Обустройство мягкой кровли включает в себя организацию подкладочного слоя. Его монтируют на карнизных свесах, торцах и ендовах кровли по направлению сверху вниз. При уклонах крыши свыше 18 градусов можно делать подкладочный слой только в тех местах, где есть наибольшая вероятность протечек. Коньки и ендовы покрывают слоем шириной в 25 и 50 см соответственно. При этом ендовы оборудуют подкладочным слоем с обеих сторон.

При уклонах крыши от 12 до 18 градусов подкладка кладется по всей площади крыши, начиная с нижней части, двигаясь параллельно карнизу вверх. Нахлест между полосами подкладки в продольном направлении должен быть равен 15 см, в поперечном — 10 см. Фиксируют подкладку специальными гвоздями на расстоянии 20 см друг от друга. Для достижения лучшей герметичности подкладочного слоя, места нахлеста смазывают битумной мастикой.

Монтаж карнизных планок

Элементы делают из металла. Их крепят на свесах карниза прямо на подкладку. Деревянные планки необходимы для защиты края обрешетки от дождя и ветра. Крепеж производят монтажными гвоздями с широкой шляпкой с интервалом в 100 мм. В местах стыка карнизных планок делают нахлест величиной не менее 2 см.

Монтаж фронтонных планок

Как и в предыдущем случае, планки изготавливаются из металла. Укладывают их на торцах кровли поверх подкладочного слоя. Назначение этих планок — защита края обрешетки со стороны торцов. Крепление проводят аналогично планкам на карнизах.

Необходим для дополнительной защиты кровли от дождя и снега. Выбирают его под цвет кровли. Фиксируют ковер гвоздями с широкой шляпкой. Нахлест тщательно проклеивают битумной мастикой.

Монтаж карнизной черепицы

При укладке мягкой черепицы следует помнить, что перед началом работ необходимо снять защитную пленку с тыльной стороны черепицы. Карнизную черепицу кладут на расстоянии 10-20 мм от края карниза (детальнее: «Мягкая черепица — технология укладки: метод «шесть рядов» «). При этом каждый элемент черепицы укладывают точно встык.

Что такое мягкая черепица

Название условно. Материал скорее представляет собой листы из стекловолокна, пропитанного битумным вяжущим с добавлением резины. Особенности состава диктуют некоторые требования при производстве строительных работ и эксплуатации. Лист покрытия называется гонт.

Структура мягкой черепицы

Для повышения защитных свойств лицевая поверхность посыпается крошкой из камня. Это позволяет материалу приобрести большую устойчивость к механическим повреждениям. К преимуществам использования мягкой черепицы для покрытия кровли своими руками можно отнести следующие характеристики:

Преимущества мягкой черепицы

• привлекательный внешний вид;
• простота транспортировки благодаря компактным размерам изделий и их сравнительно небольшой массе;
• упрощение процесса подъема материала на кровлю;
• монтаж своими руками выполняется проще;
• отсутствие шума при дожде или ветре, крыша из такого материала поглощает лишние звуки и способствует комфортному отдыху в доме;
• большое разнообразие цветовых решений.

Помимо достоинств монтаж имеет ряд недостатков:

• крыша из такого материала — не самый бюджетный вариант;
• технология предусматривает устройство сплошной обрешетки своими руками, что сильно увеличивает расход древесины (основные затраты при возведении кровли идут именно на обрешетку), пирог кровли получается дорогим;
• существуют ограничения по углу наклона, поскольку при крутом скате в летний период верхний слой битумной черепицы может расплавляться и смещаться относительно первоначального положения;
• увеличение массы кровельного покрытия, эту величину нельзя сравнить с керамической черепицей, но все-таки она чуть больше, чем при укладке в пирог кровли металла.

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

  L = h x 2.5;

• L – длина самореза или гвоздя;
• h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ! Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги. Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

• Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
• от 900 до 1200 мм – толщина доски 23 мм;
• от 1200 до 1500 мм – толщина доски 30 мм;
• Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25ммx(100-140)мм) или брусков (30x70мм, 50x50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

• Укладка и закрепление теплоизоляции между стропильными элементами;
• На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25x30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
• Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО! Древесные материалы должны иметь влажность не более 20%
