Как правильно сделать обрешетку под металлочерепицу своими руками

Определение шага обрешетки для крыши из металлочерепицы, установка которой планируется

Расчет количества горизонтальных рядов черепицы

Зная длину ската и определив положение верхнего и нижнего рядов обрешетки, легко рассчитать шаг обрешетки и, соответственно, количество горизонтальных рядов черепицы.

Для наглядности обратимся к расчетной схеме (рис. 5.).

Рисунок 5. Расчетная схема

Обозначения:Lk – длина конструкции (ската);L –длина участка конструкции, равная сумме шагов обрешетки;PUT – расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки;LAT – расстояние между наружными краями первых двух брусков обрешетки;LA – шаг шаговой обрешетки;LAF – расстояние между коньком и обрешеткой.

Расчет шага обрешетки, обозначенного на схеме как LA, производится в 3 этапа.

1-й этап: расчет общей длины ската, равной сумме шагов обрешетки (L).

На этом этапе нужно рассчитать общую длину ската от наружного края второго снизу ряда обрешетки до наружного края верхнего ряда.

Для всех моделей черепицы, кроме керамической черепицы «Опал» и «Изумруд»: L= Lk – LAT– LAF«Опал»:L = Lk – LAT – LAF – 120«Изумруд»:L = Lk – LAT – LAF – 180

2-й этап: определение расчетного количества шагов обрешетки (Nрасчетное)

Для этого нужно разделить найденную длину L на табличное значение среднего шага обрешетки (табл. 4 и 5).

Гидроизоляция под металлочерепицу

Во время эксплуатации дома под кровельным материалом образуется конденсат, что приводит к гниению элементов деревянной конструкции и намоканию теплоизоляции. Влага негативно воздействует на древесину и приводит к её постепенному разрушению, из-за чего могут потребоваться серьёзные затраты на проведение ремонтных работ. Для защиты деревянных изделий и утеплителя от конденсата применяют гидроизоляцию. Выбор материала для гидроизоляции зависит от того, какая планируется кровля — холодный чердак или утеплённая мансарда.

1. Гидроизоляция холодной крыши осуществляется с помощью диффузионных мембран и гидроизоляционных плёнок. Последние укладывают поверх стропил с провисанием около 2 см между ними. Настил осуществляется полосами, начиная с нижней части ската крыши с перекрытием между слоями в 50–100 мм. Герметизацию стыков производят специальной лентой.

2. Защита тёплой крыши от влаги обходится дороже и требует бо?льших трудозатрат. Гидроизоляция в этом случае выполняется по-разному и зависит от применяемого материала:

   • если используется плёнка с низкой паропроницаемостью, потребуется соорудить два зазора для вентиляции — между утеплителем и плёнкой и между плёнкой и обрешёткой. В основном теплоизоляцию располагают между стропильными ногами на одном уровне с их верхней плоскостью. Чтобы создать один зазор, на стропила необходимо набить бруски контробрешётки, а сверху уложить плёнку без провисания. После этого поверх плёнки к контрбрускам прибивают планки, которые будут обеспечивать второй зазор, а к ним уже крепят обрешётку;

   • более целесообразным является вариант устройства гидроизоляции с одним вентзазором. Способ предполагает создание зазора лишь между обрешёткой и плёнкой, которая хорошо пропускает пар даже при укладке без зазора, т. е. непосредственно на теплоизолятор. Крепление мембраны к стропильной конструкции выполняют внахлёст верхними полосами на нижние с обязательной герметизацией швов при помощи клейкой ленты.

Вместо современных материалов можно использовать всем известный рубероид. Однако он во многом уступает новым гидроизоляционным продуктам. Рубероид характеризуется малым сроком службы, хорошо горит и при нагреве издаёт едкий запах. Если прислушиваться к мнению специалистов, то использовать рубероид в качестве гидроизоляции под металлическую черепицу не стоит.

Видео: устройство гидроизоляции под металлочерепицу

Правильный монтаж обрешётки под профилированную черепицу является залогом качественного покрытия кровли. Чтобы выполнить работу правильно, необходимо ознакомиться с нюансами устройства каркаса под кровельный материал. Только в этом случае удастся избежать ошибок в монтаже металлочерепицы и предотвратить появление проблем в будущем.

Как сделать обрешетку под металлочерепицу

Критерии выбора шага

Металлочерепица имеет различную конфигурацию волн. Чем выше гофра, тем жестче материал. Увеличение несущей способности волнистого листа ведет к уменьшению промежутка между решеточными элементами.

При выборе шага обрешетки под металлопрофиль учитывают факторы влияния:

• наклон поверхности;
• массу кровельного настила вместе с системой изоляции;
• климат в регионе строительства.

Квадрат металлочерепицы в зависимости от высоты волны и толщины железа колеблется в пределах 5 – 9 кг, такой показатель учитывают при расчете. К нему прибавляют массу утеплителя, нормальной влажности, гидроизоляционной пленки, вес битума для смазки и приклеивания защитных мембран.

Климат влияет на объем снеговых осадков зимой, количество дождевых осадков и силу ветра. Эти величины представлены в расчетном значении для каждого региона и содержатся в таблицах строительных справочников. Используют поправочные коэффициенты, учитывающие парусность скатов и крутизну.

Для чего служит обрешётка крыши под металлочерепицу

Обрешетка под металлочерепицу, служит основанием (подложкой) для укладки на неё самого верхнего покрытия (металлочерипица), поэтому оно должно быть надежным, прочным, правильно выставленным, чтобы в дальнейшем не было никаких проблем и не возникало расстройств, о потраченном времени, средствах и силах. Если, обрешетина будет иметь перекосы, или не будет единого уровня, то можно минимум намучиться с приладкой металлочерепицы, а как максимум придется заниматься работой над ошибками.

Недочеты могут быть грубыми и досадными, а для этого потребуется переделывать работу, что потребует в свою очередь дополнительный, а возможно несметный, неучтенный материал.

Зачем нужна обрешетина под монтаж обрешетки под металлочерепицу

Обрешетина нужна для установки на неё обрешетки под металлочерепицу. Она прибивается на гидроизоляцию или пароизоляцию (возможны комбинирование в 2 слоя), которая в свою очередь, кладется на стропила.

Так вот, она фиксирует изоляты, с одной стороны, а с другой служит подложкой под обрешетку под металлочерепицу. К тому же, создается воздушная подушка, между изоляцией и металлочерепицей, которая будет пропускать ток воздуха, т.е. вентилироваться, при входе воздушных масс, и быть в покое при их отсутсвие.

Как сделать обрешетку под монтаж обрешетки под металлочерепицу?

Обрешетина под обрешетку металлочерепицы — представляет собой каркас из реек или бруса, закрепленных вдоль стропил. Может использоваться примыкание к стропилу длинной рейки или бруса, либо, коротких брусков ориентированных, на ширину рулона изоляции. Крепежные бруски (брус) набиваются на стропила вдоль, фиксируя пароизоляцию.

Советы

1. По толщине, все части каркаса должны быть идентичными, кроме первого бруса на карнизе, его надо брать на 15 миллиметров толще остальных.
2. Для увеличения срока службы и защиты бруса от разных насекомых, поедающих дерево, все части деревянной основы необходимо предварительно обрабатывать защитным раствором.
3. Используемое дерево не должно ломаться даже под весом большого человека, иначе материал не годится. Так как даже в процессе монтажа кровли по деревянной основе придется передвигаться. Не рекомендовано применять в качестве решетчатого каркаса не обрезную или полуобрезную древесину.
4. Для любого строительства, во главе угла стоит качество материала. Поэтому, если например, для кровли использовать мокрое дерево, то оно рано или поздно усядет, изменив свой объем и размер, что непременно вызовет расшатывание и расхлябанность всей конструкции из него.
5. Пиломатериал, как все остальные материалы, следует брать с запасом на случай наличия брака, а также на случай проведения дополнительных работ по усилению каркаса.

Как сделать обрешетку своими руками

Виды обрешетки крыши

Возможные ошибки и советы специалистов

Ошибка 1. Применение непросушенного и неоткалиброванного древесного материала, – приводит к существенному разбегу в размерах по плоскости. Кровельная поверхность получается волнистой. Из-за коробления древесных брусков возможны нарушения стыков между соседними листами, образования щелей.

Ошибка 2. Полное или частичное игнорирование рекомендаций производителя может привести к возникновению дальнейших трудностей, – ослабление прочностных характеристик всего кровельного покрытия.

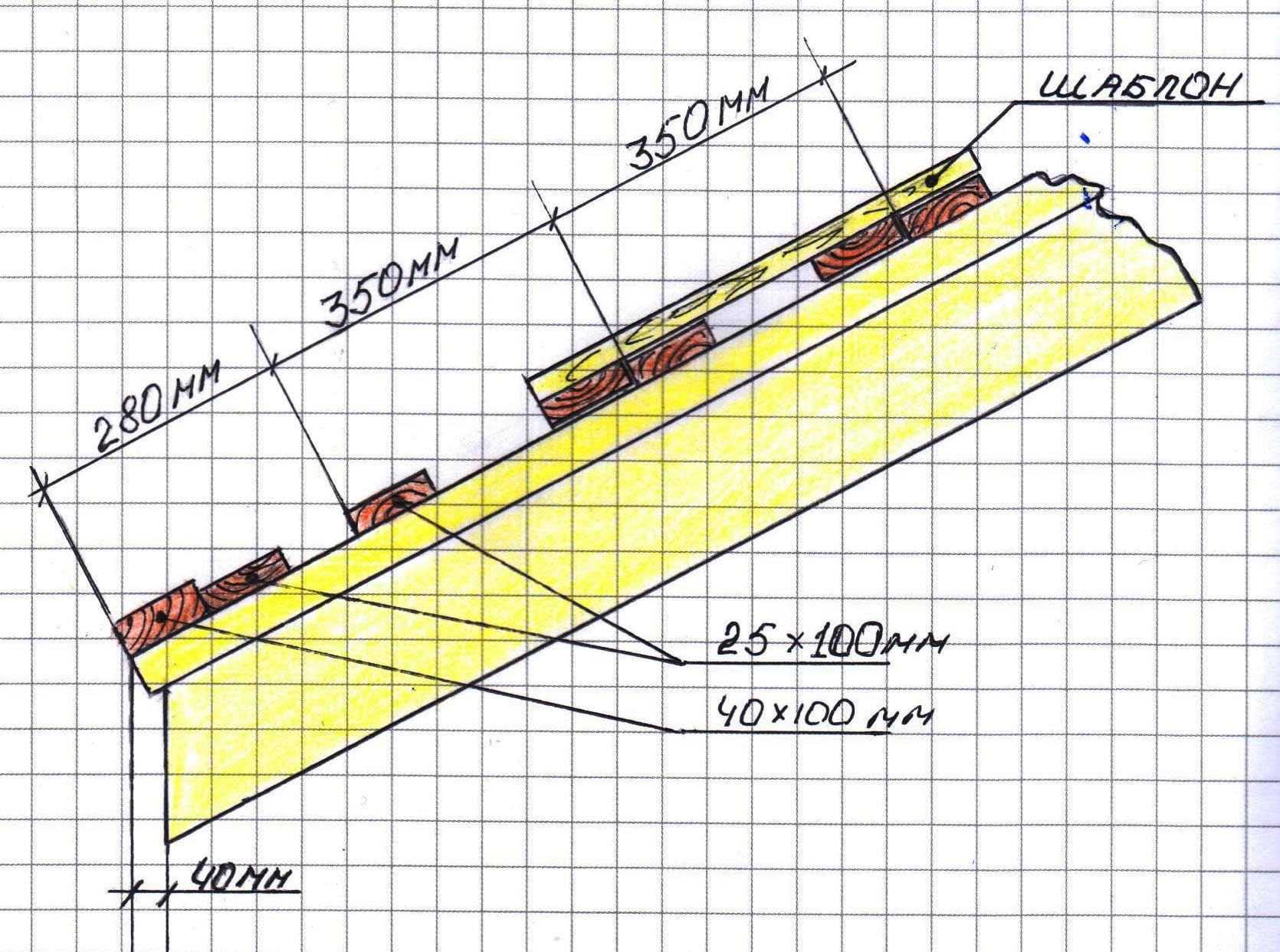

Совет 1. Для точного «попадания в размер» рекомендуется изготовить из плотного картона, ДВП или тонкой фанеры несколько макетов листа металлочерепицы. Прикладывая их к поверхности крыши можно проводить разметку или выполнять контроль за установкой элементов основной обрешётки.

Совет 2. Работать сподручнее с напарником, особенно в процессе нанесения гидроизоляции или при выполнении размеров.

Схема монтажа обрешетки пошагово

Устройство обрешетки под металлочерепицу является завершающим этапом монтажа каркаса крыши. К обустройству приступают после того как сделана стропильная конструкция, проложена паро- и гидроизоляция, утеплитель, защита от шума и смонтирована контробрешетка. Перед тем как приступить к устройству настила необходимо поверх стропильной системы с утеплителем, гидроизоляцией натянуть паронепроницаемую мембрану по всей поверхности с нахлестами в 6-10см. На неё набить контррейки вверху по линии коньковой балки, далее по краям скатов, снизу по карнизной планке. Толщина контррейки 24-28мм.

Устройство обрешетки под металлочерепицу начинают с крепления стартовой доски, которую следует тщательно выровнять. Шаг нижней доски должен обеспечить нависанием ребра листа, требуется перекрытие 1\3 части водостока. При шаге в 350мм расстояние между карнизом и стартовой рейкой будет 280см.

Далее следует класть доски по разметке, строго выдерживая горизонталь. Следует следить за ровностью получаемой поверхности. Стыковка досок должна происходить на стропилах, но только встык, ни в коем случае не внахлест.

Далее размечают шаг обрешетки. Используют рулетку, шаблон «лошадку», карандаш. Расстояние между стартовой и следующей за ней доской обрешетки требуется сделать меньше, это необходимо для выступа металлочерепицы.

Вокруг труб, оконных проемов, в местах примыкания к ендовам металлочерепицы необходимо класть сплошной настил шириной 15-20см, при необходимости устанавливать дополнительные стропила.

Заключительный этап – устройство конька. Для устройства коньковой планки используются дополнительные доски, которые монтируются на расстоянии 4-6см, с каждого ската, на них и сажают планку. Чтобы сделать все правильно необходимо, следовать данной инструкции пошагово.

Как сделать обрешетку под металлочерепицу из дерева – понятно. Однако бывает, настил делают из металлического профиля.

Видео по теме:

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Важно очень точно смонтировать ряд досок у карниза, потому что по нему будут равняться все остальные, он должен быть закреплен очень надежно. Шаг между первых двух деревянных реек делают меньше остальных.. Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку

Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу, во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Важно, чтобы пиломатериалы были хорошо высушены, без гнили и насекомых.Обратите внимание, чтобы толщина была одинаковой. Доска, если она плохо или неправильно высушенная со временем перекосится, закручиваясь в винт, а вам это не нужно.

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

При соблюдении всех условий расчета к получившемуся результату обязательно добавляется еще 10%. Это связано с тем, что при монтаже пиломатериал подрезается до нужных размеров, его часть пускается в отходы.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

• Рулетка
• Уровень
• Молоток
• Ножовка
• Шуруповерт (можно пользоваться дрелью)
• Болгарка
• Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Шаг обрешетки

Типовые размеры

Важность правильного выбора расстояния между составляющими:

1. Лучшим вариантом для кровли из металлочерепицы, является конструкция, имеющая разряженный шаг.
2. Под шагом понимается дистанция между планками обрешетки, идущими поперек стропил, тех самых, к которым и монтируется металлочерепица при помощи саморезов.
3. Параметры этого шага, его размер в каждом конкретном случае, определяются индивидуально в зависимости от конкретных размеров используемых средств для обшивки кровли.
4. Металлочерепица разных марок отличается длинной волны, а значит и шагом. Поэтому, для каждого бренда необходимо производить индивидуальный расчет шага. Это является крайне ответственным и важным моментом, так как только при правильном расчете можно предотвратить возможные нестыковки между листами кровли, ее деформацию, непрочность монтажа, а также перерасход материала.

От чего зависит шаг:

1. Он подбирается в каждом конкретном случае в зависимости от типа применяемой черепицы из металла, так как разные варианты профиля требуют разного интервала шага.
2. При расчете шага, необходимо учитывать влияние наличия трубы водостока, параметры ее ширины и конструкцию. Закрепляя водосточную трубу на лобовой доске, ее монтируют на выступе. Не последнее значение имеет диаметр самого желоба водостока. Например, желоб диаметром 9 см может крепиться на выступе аналогичного размера, а вот конструкция сечением 12 см требует выступа с запасом.

Расчет шага:

1. Первым делом рассчитывается область, на которую будут выступать кровельные листы по отношению к срезу стропил или лицевой доски. Таким образом, чтобы сровнять длину выступа металл придется опускать все ниже по мере увеличения крутости угла кровельного ската. При неверном расчете этих взаимосвязанных параметров, может произойти смещение всей обрешетки по отношению к месту оптимального монтажа черепицы на саморезы.
2. Дистанция между брусом обрешетки, как правило, указана в инструкциях к разным типам кровельных покрытий. Ее отсчитывают от точки наверху одной доски до нижней точки другого бруса.
3. Между начальными 2 рейками конструкции, размер шага необходимо делать меньше, нежели чем брусьями.
4. При помощи строительного уровня, с помощью которого делают отметки, определяется дистанция между брусом каркаса. Для этого, измеряют расстояние между верхней точкой начальной волны и нижним краем металлического листа. Обычными являются размеры поперечной волны от 300 до 450 мм, в этом интервале и следует искать оптимальный шаг.
5. Далее, тем же уровнем, рассчитывают примерное положение кровельного листа, приложив угольник прямым углом к лицевой доске и отметив метку требуемого выступа. Затем, необходимо провести уровень до этой метки.
6. От начала лицевой доски проводят линию по вертикали до предварительно приложенного уровня и делают засечку. Теперь расстояние между двумя этими отметками будет равняться необходимой дистанции между краем первой доски и верхом следующего элемента обрешетки с запасом под выступ кровли и уклон ската крыши.
7. Начальную доску необходимо подбирать большей толщины, чтобы не допустить свисающего выступа при монтаже кровли.
8. Длина остальных перекладин несущей системы при обшивке кроли измеряется от верхней стороны второй доски через одинаковые интервалы, идентичные профилю кровли. Риски надо намечать на нескольких стропилах для корректировки, на случай если одна из досок окажется кривой. При худшем варианте, такую перекладину понадобится выравнивать, иначе не получится закрепить кровлю равномерно и надежно.
9. Расчет, как и укладку обрешетки, нужно делать строго сверху-вниз, всегда учитывая в уме остающуюся длину материала кровли.

Металлочерепица – красивая, долговечная кровля

Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.

Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.

Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши. Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие

Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид

Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой

Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой

Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.

Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы, геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.

Виды настилов

Выбор типа настила зависит от волны профиля металлочерепицы. Обрешетка может быть изготовленная двух видов – сплошная или решетчатая, может быть сделана из листового материала. Шаг обрешетки под металлочерепицу рассчитывают для решетчатого типа.

Сплошная поверхность под кровлю из листового материала выполняется в виде настила плит OSB, обеспечивает идеально ровную поверхность, на которую производится укладка листов кровли. Такой монтаж прост и скор, минусом является высокая стоимость OSB.

Обрешетка сплошного типа монтируется из досок. Расстояние между досками не должно превышать 10мм, оно требуется для естественной вентиляции. Доски крепить к стропилам можно гвоздями сечением 3 – 3,5мм, длиной в 2 раза больше толщины материала используемого для изготовления настила.

Монтаж настила в виде решетки снижает расход материалов, нагрузку на стены и фундамент. Каждая доска прибивается парными гвоздями по краям оси стропил. Начинается монтаж решетчатой конструкции от карниза. Первые доски особенно тщательно выравниваются, так как по ним будет сориентирован весь строй обрешетки. Чтобы уточнить, правильно ли сделаны расчеты, перед монтажом первых досок наживляют пару обрезков контробрешетки и примеряют лист, определяя нужный выступ. Для решетчатого типа требуется  расчет шага досок.

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

• Рулетка
• Уровень
• Молоток
• Ножовка
• Шуруповерт (можно пользоваться дрелью)
• Болгарка
• Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Какая бывают обрешетка

Основа под металлочерепицу устанавливается из досок размерами 0,25 на 1 м. Толщина этой доски обычно не так значима. Можно взять ее от 25 до 30 мм. Этот материал хорошо выдерживает нагрузку от снега зимой. Толщина досок должна быть равной либо с небольшим отклонением – в пределах 30 мм. Это гарантия достижения ровной плоскости на скате крыши.

Существует обрешетка трех видов:

• шаговая (разреженная);
• сплошная;
• комбинированная.

Шаговая – самая популярная, так как применяется для различных геометрических форм кровельных покрытий, уклон которых от 20 градусов и более. Расстояние от средней точки одной доски до середины следующей доски здесь равняется длине одной волны на металлочерепице.

Сплошной тип делается для монтажа конструкций пологих. В таких случаях доски «сплошняком» укладывать не стоит. Обязательно надо оставлять промежуток примерно в 30 мм.

Если строительство проводится по схеме комбинирования, то сочетаются оба типа. Шаговый делают по всей площади крыши, обходя все узлы крыши. Узлами являются места около труб и стен. В таких местах устанавливается сплошной тип обрешетки.

Правила монтажа обрешетки под металлическую черепицу

Инструкция по устройству обрешетки

Итак, вся инструкция состоит из нескольких последовательных шагов, выполнять которые следует в соответствии с вышеизложенными правилами.

Шаг первый предполагает некоторые расчеты. Монтаж черепицы должен осуществляться на обрешетку со следующими параметрами:

• брус для стропил имеет сечение 5х15 см;
• доски на обрешетку минимум 2,5х10 см;
• для контробрешетки подойдет и доска сечением 2,5х5 см;
• шаг, с которым устанавливаются стропильные ноги, должен лежать в пределах от 60 до 90 сантиметров.

На втором шаге приступают к непосредственным действиям. Производится крепление начальной доски. Ее прибивают вдоль карниза так, чтобы она ни на мм не выступала за его край. При этом доска должна лежать строго горизонтально, а не наискосок. Как уже было отмечено, толщина этой самой карнизной доски должна быть на 1-1,5 сантиметра больше, чем толщина всех остальных досок обрешетки крыши.

Обрешетина к каждому стропилу крепится двумя гвоздями, забиваемыми как можно ближе к его оси по краям доски.

Дальше производится крепление второй доски. Инструкция требует, чтобы шаг между ней и карнизной доской тоже был меньше, чем расстояние между двумя другими соседними досками примерно на 5 сантиметров. Это расстояние должно быть равным примерно 30-40 сантиметрам. При этом длина шага между всеми последующими досками обрешетки крыши должна быть равным шагу профиля той черепицы, монтаж которой осуществляется. Это расстояние может быть различным: от 35 до 55 сантиметров.

Таким образом производится крепление всех досок обрешетки крыши.

Для проверки правильности выбора шага между карнизной доской и первой следующей за ней используют следующий метод: на земле укладывают две доски параллельно друг другу. Их скрепляют между собой «на честное слово». Далее укладывают лист черепицы. Доски должны лежать на местах крепления листа, при этом получившийся свес, то есть карниз, должен обеспечивать нормальный сток воды. Если он будет слишком большим, то вода будет переливаться через водосточный желоб. Если же карниз получится слишком маленьким, то вода во время дождя будет попадать на лобовую доску или на стену между ней и желобом.

Все измерительные работы можно проводить при помощи рулетки или же отмерить необходимое расстояние и отпилить по нему шаблонный кусок доски, а потом просто прикладывать его на стропильные ноги, определяя тем самым место крепления следующей доски обрешетки.

После того как осуществлен монтаж досок обрешетки, выполняется установка торцевых планок и коньковых досок.

Помимо всего прочего, еще крепится ветровая доска. Ее установка должна осуществляться выше листа металлочерепицы, высота которого может быть разной: от 35 до 55 миллиметров.

Чтобы установка коньковой планки была надежной, дополнительно прибивают доски обрешетки сечением минимум 25х100 мм. Их монтаж должен осуществляться там, где производится крепление конька.

Шаг обрешетки под металлочерепицу

Из-за специфичности (ступенчатость) черепичного профиля чаще всего под него применяется обрешетка с разреженным шагом.

Шаг обрешетки — это расстояние между продольными центрами двух смежных досок. Он должен равняться длине волны выбранной модели металлочерепицы. На рисунке ниже это четко видно.

Шаг обрешетки под металлочерепицу

Рассмотрим детально схему снизу вверх:

• c — нижний выпуск кровельного листа. Вынос кровли относительно стартовой доски для большинства видов металлочерепицы равен 50 мм.
• Карнизная (стартовая) доска должна иметь большую толщину сечения. Это обусловлено тем, что она и следующая за ней доска находятся под одной волной (см. схему выше).
• a1 — расстояние от центра стартовой доски до центра следующей доски.
•  b — шаг обрешетки равный длине волны.
• a2 — данное расстояние определяется по факту. Так как последняя волна подрезается, то толщину последней доски необходимо подбирать (наращивать).

Длина волны распространенных профилей:

Профили металлочерепицы	Длина волны, мм
Монтеррей	350
Супер Монтеррей	350
Макси	400
Каскад	350
Макси Каскад	400
Classic	350
Kvinta (Kvinta plus)	350
Country (Квинта)	350
Quadro profi	350
Kamea (Камея)	350
Finnera	350
Adamante	350
Decorrey	350
Испанская Дюна	350
Андалузия	400
Джокер	400

Конструктивные особенности

Стропильная система под металлочерепицу и ее особенности

Стропила для монтажа настила под металлочерепицу не требуют дополнительного усиления – такое покрытие имеет относительно небольшой вес и высокую прочность. Однако расчеты шага стропил должны быть проведены тщательно, это позволит максимально долго и комфортно эксплуатировать кровельное покрытие.

В зависимости от особенностей марки металлочерепицы, стропильный шаг должен составлять от 60 до 90 см. При этом срез стропильного бруса обычно имеет параметры 15 х 5 см или 20 х 5 см. Толщина бруса определяется в зависимости от толщины выбранного утеплителя.

Главная особенность монтажа стропил под металлочерепицу — крепление верхней опоры стропил: она устанавливается сверху на коньковый прогон (обычно — сбоку на коньковый брус)

В свободной зоне, образовывающейся при этом наверху, свободно циркулирует воздух – это важно для предотвращения образования конденсата и порчи металлического покрытия

Порядок выполнения монтажных работ

Советы от мастера

Несколько полезных советов:

• Перед работой с материалом обрешетки, его нужно обработать антисептиком, для обеспечения долгой службы
• Выбирайте рейки одинаковой толщины, чтобы черепица впоследствии ложилась на них ровно, не берите низкосортную, необрезанную древесину
• Металлочерепица не устанавливаться, подобной шиферу с любой стороны, у листов есть верх и низ
• Для работы с древесиной применяйте только оцинкованные гвозди

Монтировать обрешетку можно как самостоятельно, так и с помощью профессионалов.

Качественно выполненная работа по настилу кровли — гарантия того, что крыша прослужит долгие годы. Дом — дорогой островок уюта, в котором хозяева должны чувствовать себя защищенными от снега и дождя. Когда есть «крыша» над головой, выполненная по всем технологическим канонам капризы природы не страшны.

Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция

Отличия обрешетки от контробрешетки

Чем отличаются обрешетка и контробрешетка крыши? Далеко не все строители, не говоря уже о рядовых владельцев домов, знают предназначение контрреек, и как они устанавливаются. Неопытные кровельщики часто путают эти два элемента кровельного пирога, что является серьезным нарушением технологии монтажа крыши. Чтобы при проведении кровельных работ не возникало путаницы, нужно разобраться, для чего нужна контробрешетка и обрешетка.

Обрешетка может быть сплошной или разряженной. В первом случае, доски выкладываются вплотную друг к другу. Максимальный зазор между ними может быть равен 10 миллиметрам. Во втором случае, обрешетка монтируется с определенным шагом, размер которого подходит для крепления выбранного кровельного материала.

Сплошная обрешетка подходит для крыш с небольшим уклоном, в качестве кровельного материала для которых, используется мягкая черепица, шифер и профнастил. Разряженная обрешетка обустраивается из брусков 50x50 и 60x60 мм. Она подходит для кровель из шифера и черепицы. Разряжённая обрешетка обходится гораздо дешевле, ведь для ее монтажа нужно меньше материала.

В то же время, контробрешетка, иначе называемая контрбрусьями, изготавливается из деревянных брусков небольшой толщины. Они набиваются на стропила сверху гидроизоляционной мембраны. Устройство контробрешетки позволяет создать вентиляционный зазор между кровельным материалом и гидроизоляцией.

Зачем нужна контробрешетка под металлочерепицу и прочие кровельные материалы? Во время эксплуатации на внутренней стороне кровельного покрытия может образовываться конденсат. Его избыточное количество вызывает ряд процессов, например, гниение деревянных составных частей крыши, или ржавление металла.

Контробрешетка под металлочерепицу и другие кровельные материалы, чаще всего изготавливается из брусьев, с сечением 30x50 миллиметров. Если кровельные работы проводятся на крышах со сложной формой или большими размерами, то контробрешетка выполняется с использованием более толстых брусков, 50x50 мм.

При монтаже сплошного настила, установка контробрешетки является обязательной, ведь помимо нее, нечему обеспечивать нормальную вентиляцию кровельных материалов. Поняв, зачем нужна контробрешетка, следует уяснить ее месторасположение в кровельном пироге, который обычно выглядит следующим образом:

• нижний слой – обрешетка;
• второй слой – гидроизоляционные материалы;
• третий слой – шаговая обрешетка;
• верхний слой – кровельный материал.

В зависимости от выбранного кровельного материала и прочих факторов, кровельный пирог может иметь в своем составе и другие элементы.
