Как сделать дымоход через стену? Все правила печников и нормы пожарной безопасности
Рад вновь приветствовать Вас, уважаемые друзья, на страницах моего небольшого сайта.
Мы уже рассмотрели немало интереснейших вопросов по теме строительства, обустройства и комфортного использования бани. В очередной раз хочу поблагодарить своих читателей за добрые отзывы, интересные вопросы по уже опубликованным материалам, а также за просьбы о рассмотрении новых тем. Один из новых, но немаловажных вопросов я постараюсь осветить и в этой статье. Итак, тема на сегодня: дымоход через стену — основные нюансы. Статья технического плана.
Ни для кого не секрет, что хорошая тяга, которую гарантирует качественный дымоход, является одним из основных элементов, обеспечивающих быстрый нагрев помещения, отсутствие его задымлённости, а также минимальный расход топлива. Естественно, в случае, когда Вы строили баню с нуля и всё просчитали заранее, то необходимо всего лишь найти опытного печника, который выложит Вам топку по полной программе.
Но что делать в случае переделки устаревшей печи, её замены или кардинальной реконструкции бани (и даже деревянного дома)? В такой ситуации вывод дымохода стандартным образом далеко не самый оптимальный вариант. Намного проще осуществить эту операцию, выпустив трубу через стену.
Из этой статьи вы узнаете:
Дымоход в каркасном доме
Из кирпича
Выбор кирпича для обустройства дымохода в частном доме является на сегодня наиболее популярным. Это отлично зарекомендовавший себя материал, проверенный временем, доступный по стоимости, надежный и прочный, обладающий хорошей огнеупopностью.
Но не все так замечательно. Труба из этого материала обладает таким колоссальным весом, что под нее требуется отдельный фундамент. К тому же поверхность кирпича имеет множество шероховатостей, которые позже станут причиной осаждения и накопления на стенках трубы сажи.
Из стали
Нередко хозяева предпочитают стальные дымоходы внутри домов каркасного типа. Они не обладают отдельными недостатками труб из кирпича: вес их достаточно мал, а монтаж отнимает намного меньше сил и времени. Имеются у стальных труб и недостатки.
Они заключаются в ограничении по t (температуре) дыма: она не должна быть более 500 °С. Этому правилу довольно трудно следовать, тем более, если речь идет о твердом топливе. Особые требования предъявляются к качеству нержавеющей стали для изготовления дымохода. Если он не соответствует положенному качеству, то труба дымохода будет окисляться и даже прогорать.

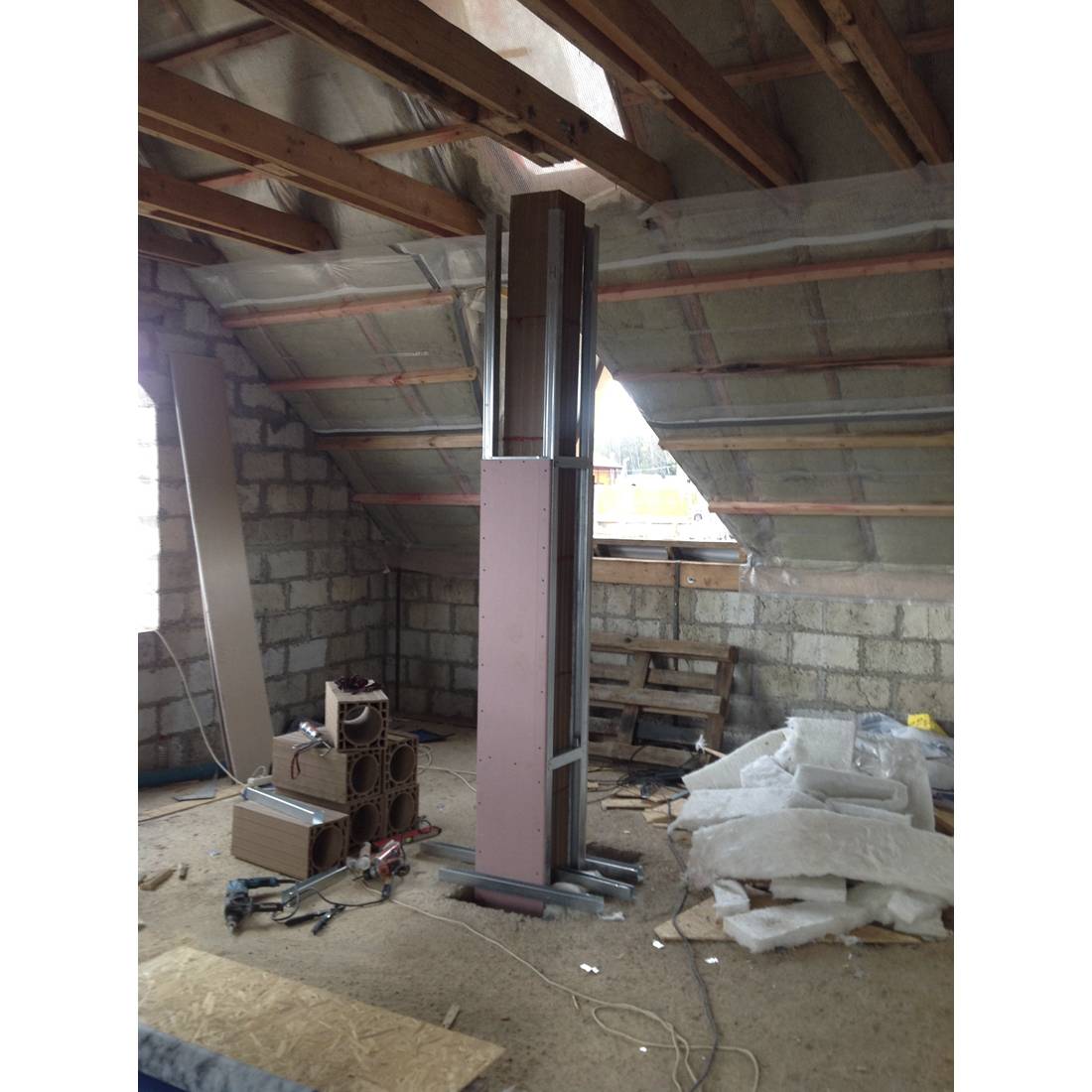

Из керамики
Также сегодня нередко встречается применение керамического дымохода в деревянном доме. Технология его использования носит название сэндвич. Внутренний, начальный слой, обычно выполнен из специальной огнеупopной керамики. Ее важная хаpaктеристика – отсутствие острой реакции на вредное (агрессивное) влияние внешней среды.
Следующий слой представлен утеплителем, в качестве которого обычно применяют минеральную вату.
Завершающий, последний слой, это своего рода упаковка, декоративная оболочка двух предыдущих. Подходящий материал для него – искусственный или натуральный камень.
Этот метод особенно хорош высокой степенью безопасности такого дымохода, а, следовательно, его надежностью и долговечностью. Достаточно высокая стоимость, как самого дымохода дома, так и его монтажа, и его высокий вес являются существенными недостатками.
Устройство из керамики будет легче аналогичного из кирпича, но тяжелее системы из стали нержавейки.
Внешний дымоход
Традиционно всем привычный дымоход находится в помещении, внутри дома. Естественно, что проходя снизу наверх, он как бы пронизывает весь дом, отнимая у него полезное прострaнcтво жилища.
Для жилища немалых размеров это не является проблемой, но если они довольно ограничены?
Есть же каркасные строения 6 на 6, например, где ценится пpaктически каждый дециметр площади.
Отличным выходом в этом, да и в других случаях, станет обустройство внешней системы дымохода.
Через стену он выводится наружу, и идет по внешней стене строения.
Одно из главных преимуществ такого дымохода – отличная тяга, а, следовательно, замечательный КПД системы.
Кроме того, исключена утечка дыма в комнаты, возможность повреждения перекрытий. Наружные системы необычайно просты в обслуживания и профилактике, отложение копоти на стенках бывает несущественным.
Все это обеспечивает их надежность и безопасность. Дополнительные бонусы внешнего дымохода – его низкий вес, отсутствие необходимости устройства фундамента конкретно для него, невысокая стоимость.
Ну и, как было отмечено выше, он не отбирает у помещения жилища полезную площадь.
Порядок монтажа дымохода
При обустройстве дымохода через стену в каркасном доме, вся получившаяся конструкция целиком обpaбатывается особыми изоляционными материалами. Его роль выполняют шлакобетон, минеральные вата, волоконные утеплители, и прочие негорючие материалы.
Вверху труба оборачивается изолирующей фольгой из алюминия, надежно крепится стяжками хомутами. Можно сделать проще – использовать сэндвич-дымоходы с утеплением. Устройство их чрезвычайно просто. Грубо говоря, это две трубы отличного диаметра, меньшая из которых вложена в большую. В качестве наполнителя прострaнcтва между ними служит утеплитель.
Выбирая наиболее подходящий для своего жилища тип дымохода, нужно помнить, что он будет эксплуатироваться длительное время
Поэтому особое внимание стоит обратить не только на материал для него, но и на прочность и надежность всей конструкции. Ведь ее пожарная безопасность и эффективность использования будут определяться типом выбранного способа и качеством его воплощения
Металлические дымоходы
Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:
Система отведения дыма через сэндвич-трубу
- котлы на газе, солярке, пеллетах — 0,5 мм;
- камины и печи — 0,8 мм;
- котлы на угле -1,0 мм.
Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.
Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю. Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали
При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций
Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:
- Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода.
- Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.
- Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки. Устройство устанавливается на некотором расстоянии от стены.
- Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.
Назначение и конструктивные особенности
Короб для трубы дымохода предусматривает тепло- и гидроизоляцию участка дымоотвода на крыше. Наличие защитно-декоративного кожуха способствует нивелированию риска разрушения кирпичного или асбестового газохода под воздействием атмосферных нагрузок. При этом устраняется возможность возгорания элементов кровли из-за высоких температур поверхности дымовой трубы. Также функционал призван обеспечить эстетичный вид выступающего на крыше участка дымохода для поддержки фасадно-архитектурной стилистики дома.
Конструктивно короб повторяет форму дымохода, бывает квадратной, прямоугольной или круглой конфигурации, выполняется из различных материалов. Готовый кожух надевается на дымовую трубу и надежно фиксируется к основанию.
Определяем высоту дымохода
Основные этапы установки
Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.
- В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
- Производится разметка на стене и готовится отверстие нужных размеров.
- Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
- Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.
Тройник для дымохода и его размеры
https://youtube.com/watch?v=rNGcpfQoeWw
Проход дымохода в каркасном доме
Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства
Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.
Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.
Установка дымохода своими руками (пошагово)
До того как провести дымоход через деревянную стену нужно проверить, дабы угол подведения к стенке соответствовал 90 градусам. Снимаются размеры с имеющихся заготовок, и наносится разметка на участке выхода трубы сквозь стену.
- В стене из дерева по разметке высверливается отверстие круглой формы, соответственно диаметру взятого трубного материала с малым припуском на утепляющий материал;
- Через дыру протягивается поперечная часть трубопровода, выходящего от обогревательного устройства;
- Сверху отводящей заготовки укладывается слой термоизоляции, подходящей для процедуры, а дыра со стороны комнаты с прибором, накрывается особым защитным кожухом;
- На протянутую горизонтальную трубу, снаружи закрепляется её поднимающаяся по вертикали деталь, тройники закрепляются за счёт держателей, а места стыковки скрепляются хомутами;
- Внизу тройника устраивается отсек для конденсата, а главный отводящий канал закрепляется на стене с помощью хомутов и держателей, находящихся в промежутке 60 см друг от друга.
Мастера рекомендуют создать изоляцию проложенных труб от наружной части здания с помощью базальтового утепляющего слоя. Это используется при проводке дымарей в домах из дерева.
Как покинуть дом сделай сам
Как в контакте сделать поиск по стене в контакте
Как сделать чтобы модальное окно закрывалось по клику мимо него
Как растянуть натяжной потолок своими руками
- Умный дом на esp8266 своими руками
Крышная разделка круглых труб
Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.
Вывод трубы на крышу и установка разделки
Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.
Патрубок прохода через перекрытия
Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.
Отверстие в перекрытиях под патрубок
Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.
Установка трубы в перекрытиях
Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.
Отверстие для выхода трубы на крышу
Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.
Вывод трубы на крышу
Выводят трубу на крышу до необходимой высоты
При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность
Установка трубы на крыше
После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.
Установка фартука и разделки
Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.
Разные типы крышных разделок для круглых труб
При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.
Монтаж силиконовой разделки
Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.
Разделка с гибким свинцовым фартуком
Выводим трубу через крышу из профнастила
Много частных домов отапливается с помощью печей, работающих на твердом топливе: дровах, угле, разного состава брикетах. В результате эксплуатации образовываются продукты горения, которые выводятся наружу трубопроводами, состоящими из конструктивных элементов разной сложности. Их монтаж начинается с проделывания отверстий в потолке комнаты и «кровельном пироге», венцом которого в данном случае является профнастил, и заканчивается утеплением, креплением и герметизацией трубы.
Правила вывода печной трубы
Чтобы система вытяжки газов работала исправно и долго, при ее устройстве необходимо придерживаться общепринятых правил. Выполняя их, задача: как вывести трубу через крышу из профнастила, будет решенной.
- Выпуск желательно осуществлять как можно ближе к коньку – оптимальным расстоянием от него к трубе считается в 0,5 м.
- Наиболее эффективная высота патрубка составляет от 2,0 до 3,0 м, при этом нужно учитывать, что наилучшая тяга обеспечивается при возвышении козырька над коньком в 1,0?1,5 м. Если труба будет излишне высокая, на ее стенках образуется конденсат, способствующий образованию и прилипанию сажи. Кроме того, нужно стремиться, чтобы ее большая часть на протяжении дня находилась в затененной зоне.
- При выполнении расчета нужно учесть, что стыки соединительных патрубков не должны быть в уровень с проходящими конструкциями. В противном случае качественно выполнить монтажные работы будет крайне затруднительно.
- При устройстве системы желательно не выполнять повороты – делать это допускается только при конструктивной необходимости.
- Расстояние между стенками короба и внешней поверхностью трубы должно быть от 15 см.
- Для более качественной теплоизоляции базальтовую вату можно дополнить дымоходным кирпичом.
- Изготавливать специальные отводы в районе наружной части конструкции нет необходимости.
- Во избежание уменьшения тяги колпак не должен быть слишком объемный.
- Покупать в магазине трубу нужно с учетом размеров топки.
Выполнение отверстия в крыше из профлиста
Определяется место выпуска патрубка и под него маркером на профнастиле рисуется круг. Диаметр его должен быть сантиметра на 3 меньше чем аналогичный размер цилиндрической фасонки — на более позднем этапе зарезанные вглубь края будут загибаться в сторону от кровли.
- Вырезание отверстия производится болгаркой, оснащенной диском по металлу, причем делается это аккуратно, ибо нежелательные зубчатые края могут при монтаже поранить руки.
- Ниже в «кровельном пироге» удаляется утеплитель, под «конверт» режутся ножом гидро- и пароизоляционные пленки.
- В потолке комнаты с печкой под зияющей дырой выпиливается прямоугольное отверстие и устраивается короб.
Устройство вывода
После выполнения предварительной работы устраивается система вытяжки.
Труба протягивается через короб с выходом на крышу, при этом по всей ее длине производится утепление базальтовой ватой, которая покрывается фольгой и крепится стальной проволокой. Теплобарьер является негорючим, поэтому, кроме своего прямого назначения, не позволяет воспламениться конструктивным элементам крыши – температура газов составляет 200?600 ?С
Еще 2 плюса изоляции заключаются в предотвращении: возможных ожогов тела при неосторожном контакте человека с раскаленным металлом и образовании конденсата на ней при перепаде температуры. С помощью 1- или 2- сторонней герметизирующей ленты утеплитель и 2 мембраны в районе монтажа фиксируются к стропильным элементам, при этом плотность прилегания к каменной вате должна быть максимальной
В районе стропильной системы патрубок после выверки крепится хомутами
Свободное пространство в коробе при отсутствии теплоизолятора засыпается керамзитовыми гранулами, которые покрываются огнеупорным глиняным раствором. Выполняются наружные работы – заделывается зазор между цилиндрическим элементом и профлистом, для чего используется силиконовый уплотнитель с фланцем. Фасонка плотно натягивается на патрубок, прижимается к поверхности крыши, дублируя при этом краями профилированный рельеф. С помощью пистолета с жаростойким герметиком фланец крепится к полимерной поверхности, стыки повторно заливаются тем же составом. В завершение соединительная полка фиксируется к стальному листу специальными саморезами по металлу. Над выпускной конструкцией устраивается козырек, предохраняющий полость трубы от осадков.
Сборка дымохода и его вывод через стену ?
Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:
- набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
- так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
- крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
- специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
- встраиваемый в дымоход сборник влаги (конденсата).
При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.
Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.
Все дальнейшие операции осуществляются в следующей последовательности:
- Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель). Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора. Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.
- К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов. С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.
Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.
В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?
Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:
- отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например); кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.
Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.
Схемы вывода дымохода через перекрытие и крышу
1 этаж
Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.
Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)
2 и более этажей
При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.
Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.
Схема установки дымохода печи в 2-этажном доме
Схема с описанием всех элементов
