Как сделать окно из дерева своими руками + чертежи

Подготавливаем оконный проем

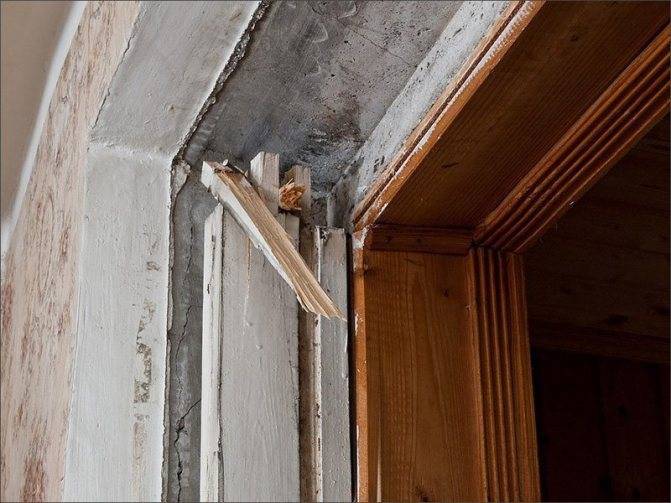

Для начала оконный проем очищается от остатков прошлой штукатурки и прочих технических остатков. В случае кирпичной кладки, в которой образовались пустоты за счет разрушенного материала, рекомендуется их устранить.

Сначала необходимо аккуратно и тщательно подготовить оконный проем

Принцип подготовительного этапа заключается в подгонке до нужных размеров, проводить которую нужно с особой тщательностью, не допуская заметных погрешностей. Все поверхности очищаются от элементов прошлой штукатурки и прочих остатков. Монтаж деревянных окон по ГОСТу предусматривает наличие зазора фиксированной ширины по периметру коробки, который по завершении выравнивания всей конструкции внутри проемов заполняется монтажной пеной.

Установка деревянного окна по ГОСТу предусматривает наличие зазоров между рамой и проемом

Не рекомендуется оставлять излишне большие зазоры по краевым областям, отдавая предпочтение ширине от 10 до 15 мм, чтобы впоследствии пустоты можно было хорошо запенить. По нижней части оконной конструкции оставляют зазор в пределах 40-50 мм. Такой нюанс необходим для качественного выравнивания окон внутри проемов. Всегда помните, что перед этапом установки окон в проемы вначале проверяется геометрия и размерность. Такой шаг позволяет добиться осуществления правильных работ, исключая возможные искривления и непропорциональность деталей.

Иногда мастера нарушают технологические пункты, делая притолоки стен неверно, поскольку проем окна используется как опалубка с замурованным внутри окошком. Такие действия приводят к дополнительным финансовым затратам, равным цене новой конструкции, потому как оконный короб очень плотно размещается между краями.

Если пренебречь технологическими принципами монтажа, в скором времени конструкция потребует замены

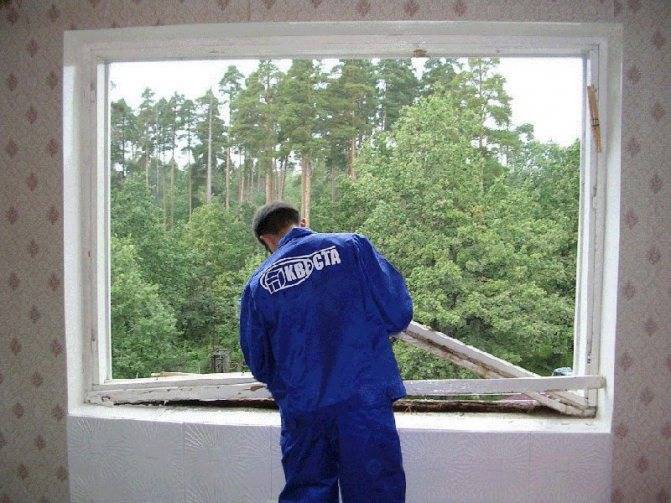

В крайних случаях может потребоваться полный демонтаж деревянных окон. Не забывайте рекомендации ГОСТа относительно зазоров, тогда работы гарантированно увенчаются успехом.

Оконные ставни из дерева

После установки ставен помещение становится дополнительно защищенным от холодов и атмосферных явлений. Деревянные ставни на окна, фото которых можно посмотреть в конце страницы, делают наружными или внутренними, а по структуре — одно- или двухсторчатыми, щитовыми или филенчатыми. Изготовить такие ставни самостоятельно может любой желающий.

Вариант дизайна ставен на окна

Что потребуется для изготовления ставен

Чтобы изготовить оконные ставни из дерева, понадобятся доски шириной 100-200 мм и толщиной более 20 мм. Наиболее подходящими считаются шпонированные доски из древесины твердолиственных деревьев, но гладкая фуга тоже вполне подойдет.

Кроме этого, нужно будет позаботиться о наличии инструментов для обработки дерева: ножовки, дрели, шуруповерта, рубанка, долота и т. п. Потребуются также измерительные инструменты: уровень, рулетка и плотницкий уголок. Для завершающей стадии работ нужно приобрести олифу, кисти и краску, а также антисептик.

Сборка ставен для окон

Изготовление простых ставен

Как сделать обыкновенные ставни из досок

1. Замерить имеющийся проем по внешней и внутренней стороне, после чего составить схему раскроя досок и раскроить их.
2. Для подготовки досок к торцевому соединению проводят их сплачивание. Гладкие фугованные доски можно посадить на клей, но дополнительно нужно укрепить ее рейкой так, чтобы она перекрывала получившиеся щели.
3. Проще произвести сплачивание полотна для ставен замковым методом: выбрать паз в торцевой части, а с противоположной стороны предусмотреть шип. Опытные мастера рекомендуют покупать готовые шпунтованные доски, которые используются для настила пола.
4. После сплачивания полотно необходимо дополнительно укрепить поперечными укосинами и накладными стяжками.
5. Скрытое сплачивание щитов проводится при помощи резьбовых шпилек. Для этого тонким сверлом высверливают отверстия в торцевых боковинах досок, а затем рассверливают их до достижения диаметра шпильки. После этого доски нанизывают на шпильки и стягивают болтами, а их торцы обильно промазывают столярным клеем, чтобы не оставалось щелей.

Изготовление филенчатых ставен

1. Филенкой называют тонкую доску, вставленную в каркасную раму. Такие ставни не только красиво смотрятся, но и имеют большую прочность. В строительных магазинах продаются готовые филенки и профилированные брусы с выборными пазовыми проточками, но можно заказать необходимые детали и непосредственно у столяров.
2. Филенки делают гладкими или декорируют их по своему усмотрению. Они могут иметь раскладки из шпунтированных брусов или отобранные калевки. Также филенки бывают наплавными, фигарейными и могут иметь декорированную резьбой рамку. При желании можно изготовить также деревянные наличники на окна. Резные шаблоны, фото которых можно увидеть немного ниже, позволяют очень красиво задекорировать окно.
3. Стягивающая рамка изготавливается из обвязных брусков, которые должны быть толще, чем филенки на 5 мм. Бруски отфуговывают и отшлифовывают, а затем соединяют при помощи шипов с проушинами.
4. Когда рама собрана, филенки промазывают клеем и вставляют в нее. Створки следует до полного высыхания зафиксировать на плоскости.
5. На боковинах ставен и наличниках необходимо выдолбить стамеской гнезда для монтажа петель. После врезки запорных элементов можно крепить ставни на откосах. Створки выставляют по уровню, а затем закрепляются в петельных гнездах при помощи шурупов.
6. Окончательным этапом работ является пропитка деревянных конструкций олифой или другим средством, препятствующим гниению, а затем покрытие их лаком или краской.

Варианты деревянных окон Устанавливаем оконную раму в дом из бруса Сборка оконной рамы своими руками Изготовление коробки для окна Инструменты для работы, которые будут необходимы Крепление деревянных ставен на окна Деревянные окна в дом Сборка ставен для окон Вариант дизайна ставен на окна Как сделать обыкновенные ставни из досок

Интересное по теме

Глухая оконная рама своими руками. Глухое окно своими руками

Для проветривания помещения мы изготовили два распашных окна, расположив их друг напротив друга, чтобы можно было создать сквозняк. Их сделали из, отреставрировав выброшенные на свалку экземпляры. Так как сарай достаточно большой, размером 3,5 на 7,5 метров, для комфортного освещения двух штук оказалось недостаточно, поэтому мы решили установить ещё три глухих окна.

Глухим называется окно, которое не имеет фурнитуры для открывания. Оно дешевле изделия с петлями, поэтому его активно применяют для установки в паре с обычным, чтобы уменьшить затраты, но в тоже время максимально ярко осветить комнату дневным светом.

Для сараев, гаражей илиможно изготовить глухое окно своими руками. Делается оно очень просто, себестоимость изделия невысока, а если остались пригодные для работы стёкла – совсем минимальна.

ГЛУХОЕ ОКНО СВОИМИ РУКАМИ

Итак, у нас в деревянном каркасе есть проём шириной 1,5 метра, в котором мы хотели бы установить глухое окно своими руками. На уровне примерно 70 см от пола мы поставили горизонтальную доску.

Первым делом мы сделаем элементы рамы, в которой закрепим стёкла. Два бруска отрежем равными расстоянию от горизонтальной доски, закреплённой на каркасе, до верхней балки, один брусок будет равен 50 см плюс 2 мм. Ширина досок равна ширине бруса, из которого построен каркас сарая — 10 см.

Определим на нижнем бруске середину, от неё разметим места установки будущей рамы. Саморезами прикрутим доски друг к другу и к каркасу, чтобы у нас получился прямоугольник, равный размеру. Во время изготовления рамы надо постоянно примерять стекло, чтобы не было большихили наоборот, рама не была меньше.

Чтобы через глухое окно в сарай не поступал холодный воздух, сделаем его в два стекла. Для этого нарежем 4 планки размером 2 на 2 см, гладко отшлифуем их наждачной бумагой, отрежем по размеру внутреннего периметра рамы и гвоздями прибьём изнутри на расстоянии 1 см от края каркаса внутри помещения.

Осталось нарезать штапики, 4 штуки по 50 см, и 4 штуки по 100 см. Резать штапики надо под углом 45 градусов, для этой работы отлично подойдёт ножовка по металлу.

Дождавшись, пока краска высохнет, аккуратно возьмём стекло, вытрем его от пыли, вставим в раму и прижмём штапиками, прибив их маленькими гвоздиками. Работать надо в чистых перчатках, чтобы на стекле не осталось отпечатков ваших рук. Ведь с внутренней стороны их будет вытереть невозможно.

Закрепив одно стекло снаружи, то же самое сделаем и с другим, установив его с внутренней стороны помещения

Прибивать штапики надо с большой осторожностью, не разбив стёкла молотком. Если вы всё-таки ошиблись с размерами и появились небольшие щели — замажьте их универсальным герметиком

Наше глухое окно, которое мы сделали своими руками, готово. Теперь можно обшивать стены каркаса досками и поставить отлив для защиты от дождя.

Изготовление и установка форточек для пластиковых конструкций

Основная сложность связана с ограничениями, которые связаны со спецификой таких окон. Конструкция большинства станков по резке ПВХ-профиля позволяет формировать изделия с размерами, не меньше определенной высоты. Это значит, что сделать створку нужной ширины не всегда возможно автоматизированным способом. Сложности связаны и с фурнитурой. Из-за ее специфики форточки ставятся на стандартные петли, что ограничивает функциональность и нарушает герметичность.

Из-за технических сложностей чаще в металлопластиковые конструкции устанавливаются приточные клапаны. Они пропускают свежий воздух, но при ветре подача прекращается, окно не теряет своей герметичности. Некоторые клапаны оснащаются акустическим козырьком, но для того, чтобы клапан был эффективным, в доме должна хорошо работать вытяжка.

Самостоятельно установить в пластиковый стеклопакет форточку сложно из-за многослойности конструкции. Можно обратиться в специальную фирму. В этом случае стеклопакет вынимается, в оставшуюся раму вставляется новое открывающееся окно, стыки закрываются пластиком. Проще переделать верхние оконные рамы. Фрамуги встречаются в окнах более 1,7 м.

Если необходимость в этом элементе остается, то чаще всего изготавливается створка и форточка над ней. Этапы работы:

• сделать замеры;
• по полученным параметрам изготовить или заказать створку и форточку;
• демонтировать старый стеклопакет.

Габариты форточки должны быть те же, что и размеры стеклопакета. Самым сложным оказывается поиск профиля нужной толщины. Когда конструкция установлена необходимо герметизировать зазоры. Учитывайте, что монтажная пена имеет расширительное усилие, которое может привести к деформации рамного профиля. Избежать этого можно, если использовать профессиональный материал.

Стеклопакеты для окна и форточки устанавливаются с применением пластиковых подкладок. Для работы со штапиками лучше использовать каучуковый или пластиковый молоток. При этом штапик должен сесть ровно. Определить это можно по щелчку и отсутствии щели. Остается провести регулировку форточки, закрыть петли декоративными кожухами.

Отдельное внимание уделяется установке фурнитуры. Порядок использования элементов следующий:

• угловой переключатель;
• горизонтальный средний запор;
• верхний угловой переключатель;
• главный запор.

Лучше всего приобрести готовый комплект, в который будут входить сразу все элементы.

Шаблоны из уголка

Халвастарший набирал коробку из двух ламелей, чтобы было проще выбирать четверти и пазы под уплотнители циркулярной пилой. Сушеного бруса необходимой толщины, ни массива, ни клееного, в продаже на тот момент не было, пришлось обойтись материалом с меньшим сечением. Зато брус попался сухой, уже фугованный со всех сторон. Клеились рамы на гладкую фугу из-за отсутствия гребенки подходящей ширины. Чтобы подстраховаться, конструкция была усилена саморезами – наискосок, от края к центру (головки крепежа в дальнейшем скроются четвертью). После заключительной продувки пневматикой готовые рамы были отданы на доводку старшему сыну – на шпаклевку

Окна, изготовленные промышленным способом, ничем не лучше, чем так называемые окна своими руками – фото это подтверждает.

Пазы под фурнитуру в створках выбираются, исходя из ее разновидности и габаритов. Чтобы упростить себе работу, Халвастарший сделал металлические шаблоны, по которым и выбрал все необходимые пазы, вот пошаговое описание этого этапа работы:

Все инструкции рекомендуют снимать фаски на соединениях, это улучшает внешний вид рам, так как скрываются минимальные несовпадения сопряжения элементов.

Срезанный или скругленный угол покрывается более толстым слоем лакокрасочных материалов, чем острый, следовательно, устойчивее ко всем внешним воздействиям. Форумчанин Сухов76, делавший себе деревянные окна, советует свой способ.

Собранные оконные рамы и створки шлифуются и обрабатываются специальными пропитками, после лакируются или красятся. Чтобы каждый последующий слой хорошо ложился и долго держался, все используемые составы должны быть на одной основе, водной и т.п. Стекло в раме крепится с помощью штапиков.

Мало сделать окно своими руками –  видео на нашем портале научит, как его правильно покрасить, чтобы защитить поверхность  на долгие годы!

Для второго этажа своего дома cyan__ делал деревянные окна тоже сам, по уже приведенной технологии. После того, как заготовки были нарезаны, выбраны пазы и шиповые соединения, отверстия под фурнитуру и рамы были собраны, осталась финальная часть – отделка и установка стекла.

Изготовить деревянное окно своими руками – это возможность не только сэкономить, но и проявить себя. Долгие годы красивая, экологичная конструкция будет напоминать не о потраченных средствах, а о собственном мастерстве.

Все, что связано с техническими параметрами и особенностями евроокон, а также пошаговые инструкции, схемы, тонкости монтажа и характеристики изделий разных производителей обсуждаются в разделе «Окна, профили, остекление». Подробности изготовления упомянутых в статье деревянных окон пошагово выложены в теме «Отчет о создании деревянных окон». Изучив статью о технологии склеивания доски, вы узнаете, как получить качественный и прочный брус для будущих рам. Наша статья расскажет, как правильно установить окно своими руками, видео научит, как правильно установить окна и скрытые рольставни. Как без демонтажа старой рамы заменить деревянные окна своими руками – видео о новой технологии отвечает на этот вопрос.

Подписывайтесь на канал чтобы не пропустить следующую публикацию!

Деревянный короб стоит – делаем раму

В этой ситуации, при производстве рамы, важно учитывать какое окно требуется получить в итоге. Ниже описана инструкция к одностекольному двупазному профилю:

1. Габариты бруса, главного материала для работы, выбираются исходя из имеющихся параметров. Можно взять брус, длина и ширина которого 6 и 5 см или любой другой, подходящий по размерам.
2. При двойном стеклопакете необходимо сделать на один паз больше. Это позволит держать стекло и закрепить короб.
3. При сооружении профиля следует примеять фрезер либо электрорубанок.
4. Намереваясь собрать детали в одну конструкцию, их необходимо обрезать. Соблюдая прямой угол, края обрезаются наискось под углом, равным 45 градусам. Саморезы позволяет закрепить детали, сделав их неподвижными.

Стоит учитывать, что обналичка сейчас очень отличается от того, как ее использовали раньше. Еще пару лет назад обналичка служила теплоизоляцией, скрывала изъяны. Сейчас же она используется в качестве декоративного элемента.

Новичкам этот процесс может показаться сложным, инструкции непонятными, но стоит только собрать все незаменимые материалы и работать, и все сразу становится нагляднее

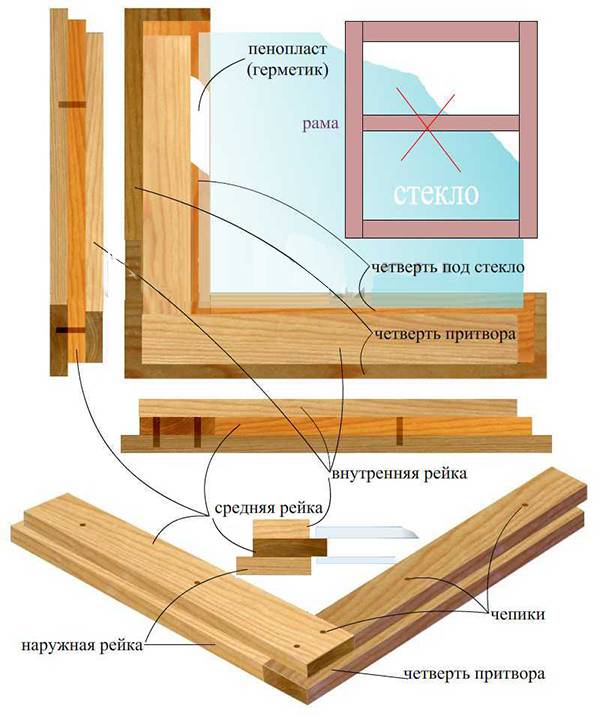

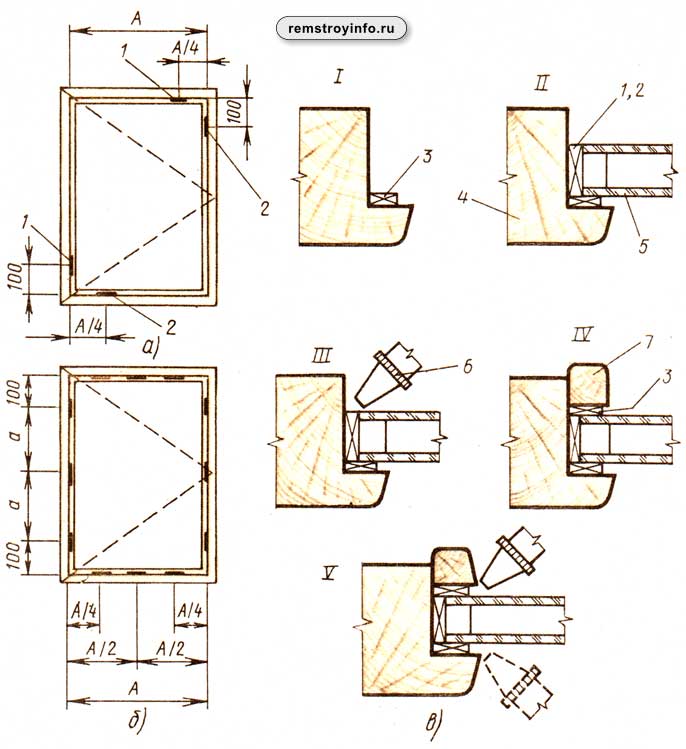

Важно изучить чертежи, учитывать необходимые размеры

Цена вопроса

Деньги на установку новых окон придется потратить ощутимые. Экономия на качестве фурнитуры, толщине стеклопакета или профиля в конечном счете обернется холодом в квартире, обледенением или конденсатом на стеклах. А вот на материале рамы сэкономить можно: пластиковые окна дешевле деревянных.

Предлагаем читателю оторваться от оценки изделий относительно стоимости конечного продукта. Рассмотрим иные качественные характеристики оконных конструкций из натурального сырья.

Установив деревянные конструкции всего лишь раз, можно наслаждаться качеством долгие десятилетия. Подобные вложения лучше всего окупаются не только относительно материальных вложений, но и за счет повышении уровня эстетического наслаждения, оздоровления жизненного пространства. Современное производство деревянных конструкций отличается от прошлого опыта создания оконных конструкций из древесины. Конечный продукт легок, герметичен, показывает хорошие результаты пропуска света и сохранения тепла.

Поговорим не о самих оконных изделиях, а о рассматриваемом материале. Ведь дерево является универсальным материалом для создания самых лучших объектов из разных сфер. Начиная от сувениров, шкатулок, продолжая мебелью, предметами обихода, заканчивая яхтами — перечислять можно бесконечно. Данный материал относится к элитным, высоко оценивается потребителями на всей планете.

Назвать конкретную, единую стоимость подобного объекта практически невозможно. Специалисты отмечают широкий диапазон специфических характеристик, влияющих на конечную стоимость продукта. Основной упор при расчете цены на деревянное окошко стоит делать на породу сырья. Всем хорошо известно, насколько различается стоимость органических материалов.

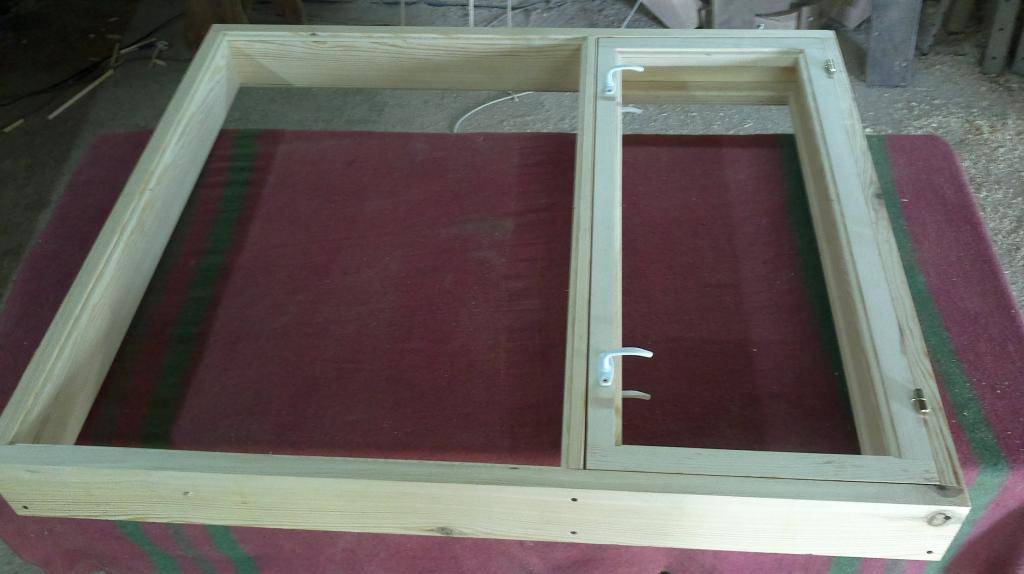

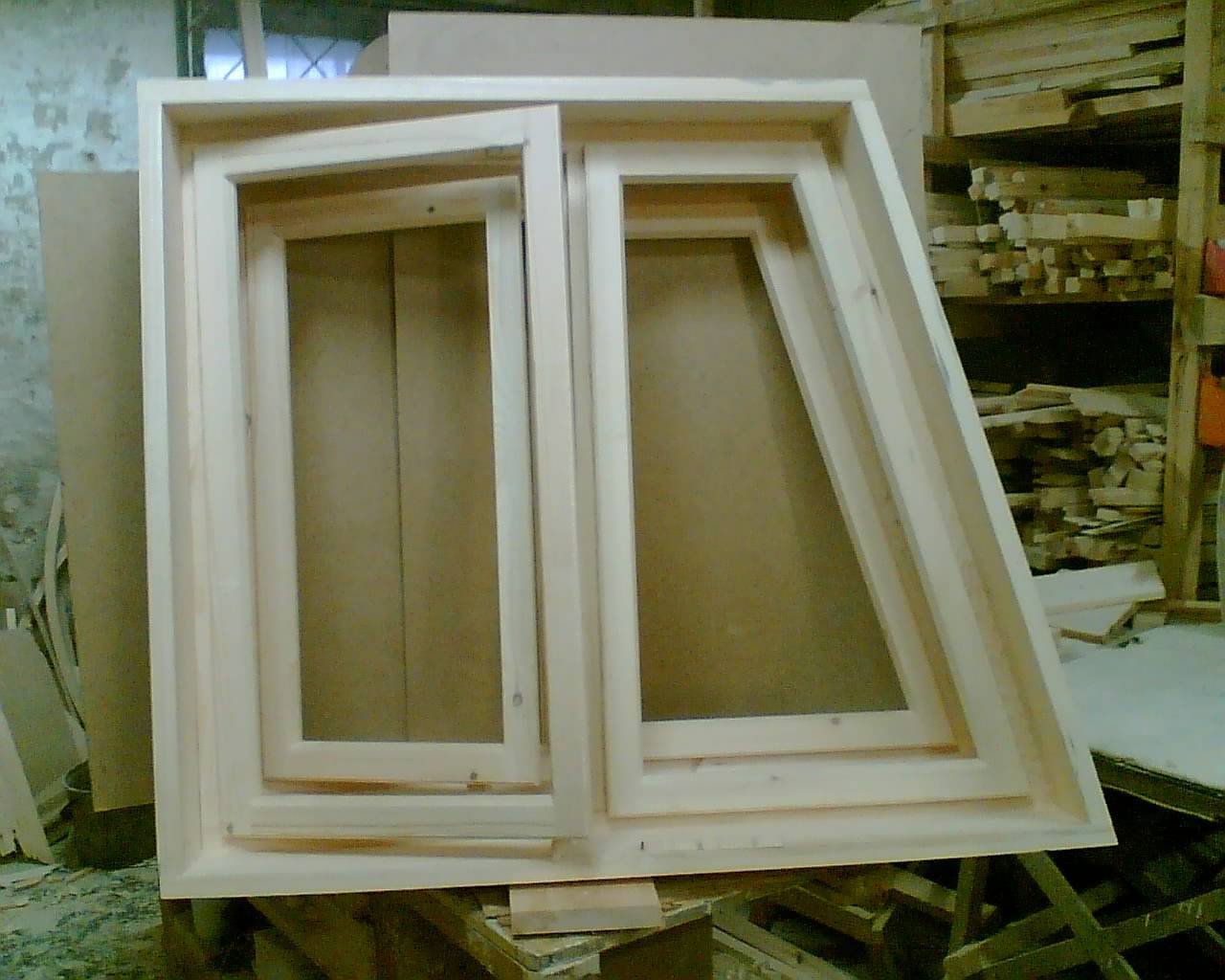

Изготовление рамы из двух частей

Когда требуется окно, которое будет открываться, то технология немного меняется и усложняется. Такое окно изготавливается немного иначе. В центре монтируется брус в вертикальном положении, который имеет аналогичные с рамой пазы. Вторая половина окна изготавливается отдельно, имеет раму на несколько сантиметров тоньше. Она крепиться к основной конструкции и представляет собой «дверцу».

Изготовление деревянного окна – процесс увлекательный и полезный. К тому же, как приятно, смотреть в окно, созданное своими руками, которое хранит ваше тепло и частичку души.

Не вижу смысла париться. Завод рета который производит окна из дерева , продает для мелких фирм готовые профиля для тех кто делает окна по системе старт и даже нарезает по размерам и делает шип-паз. Шип- паз оказался надежней. Шов не трескается со временем. Я уже полгода как закрыл свой цех распродал все станки . Хотел сначала закрыться из-за кризиса , потом просто народ распустил, станки все продал. Но заказы поступают в среднем попо 2-3 окна в неделю. Раз выстелил заказ на коттедж в 42 окна. Сделал один с одним помошником за 2 недели в обыкновенном гараже. Решил сначало подсесть на систему старт ТБМ , но там бешеные цены на профилированный брус и опять оборудование покупать. Морду постоянно воротят когда слышат что мне на 2 окна фурнитуру надо. Потом начинается беготня по менеджерам которые ни чего не понимают в том что продают. Покопался в яндексе и нашел контору в Ульяновске, у неё склад в 26 городах которая готовые комплекты для самостоятельной сборки окон предлагает для мелких фирм. Доставляют за 3 дня и не дорого выходит. Покупать готовое оказалось проще чем содержать из-за 10 окон в месяц работяг и цех. Теперь сам ковыряюсь в цеху 20 м.кв Вернее это просто теплый гараж. В неделю получается по 5-6 окон сделать не напрягаясь самому. Прибыль с окна даже увеличилась. Расходы только на материалы на аренду и работяг. Я думаю что это выход для меня, опять офис открываю но теперь в центре города. Буду только продавать. Качество вроде нормальное,, одно плохо что продают они только профиль из дешевой сосны, все остальные материалы только на заказ со сроком 10 дней. Думаю что протяну так пока на рынке окон понятно всё не станет. Просто жаль бросать, 15 лет окнам посвятил. Александр Самара

Роман, пожалуйста скиньте координаты фирмы в Ульяновске.

а я делаю простую раму сечением 40/50 и потом фрезой выбираю под стёкла пазы! ВСЁ. навешиваю по принципу дверей холодильника! креплю с зазором 3мм и приклееваю уплотнитель -трубчатый. получается ,что коробка » держит» на себе два контура створок — внешний и внутренний. ширина коробки 180 мм. . подоконников нет! не парьтесь ребята с подоконниками- для цветов и другого » украшения» подойдут полки, подставки рядом с окном. в деревянном доме нет ОТКОСОВ! и ничего ! а в щитовых советских нет и подоконников. проще — практичнее!

Начинаем с азов: изготовление деревянных оконных рам своими руками – это не сложно

Естественно, при строительстве дома, или же при капитальном его ремонте будет довольно глупо рассчитывать, что не имея совершенно никакого опыта и практики, вы сможете сделать оконную раму своими руками, да еще и не одну, а все, что требуются. Однако если нужны окна на веранду, в сарай или же иную хозпостройку, то обязательно стоит попробовать, так как большого ума для этого вовсе не нужно. Основные правила, которые нужно выучить, словно священное писание, это соблюдать герметичность, а также верно рассчитать геометрию оконного рамного блока, вы уясните по ходу работы, но сперва стоит хорошенько подготовиться, без чего справиться удастся едва ли.

Важно

В изготовлении оконной рамы своими руками самое сложное, это сделать из обычного бруса профиль для рамы. Тут обязательно потребуется спецоборудование, без которого очень сложно сделать всю работу качественно

Потому очень важно иметь пол рукой все необходимое еще до того, как вы приступили к работе, иначе можно потерять много времени, но так и не добиться более-менее приемлемых результатов

Стоит понимать, что древесина, это действительная огромная находка для человечества, она невероятно податлива и прекрасно поддается обработке, надежна, долговечна, а также способна обеспечить в помещении уникальный микроклимат, сберегает тепло, при этом не отсекая свободное движение воздушных масс. Изготовление деревянных оконных рам надо продумать заранее, правильно выбрать, а также приобрести материалы, сырье и инструментарий, и только после этого можно приступать к труду. Естественно, такой качественной обработки древесины, а также настолько качественной сборки, как на производстве, добиться получится едва ли, однако получить в итоге деревянные рамы для окон неплохого качества возможно, если строго соблюдать технологию, о которой мы и расскажем.

Как изготовить ламинированные пластиковые окна

Для изготовления ламинированных оконных блоков применяют специализированные технологии. На профиль из пластика наносится специальная пленка, которая прикрепляется к поверхности при помощи клея. Пленка представляет собой несколько слоев с тиснением на ее поверхности, а чтобы нанести ее на пластиковую поверхность, необходимо воспользоваться ламинирующим оборудованием.

Ламинирование нужно не только для того, чтобы окна выглядели более эстетично: таким образом они становятся более устойчивыми ко всевозможным атмосферным явлениям и долговечными и остаются предельно простыми в уходе. Существует пленка, поверхность которой напоминает натуральную древесину. На такой декоративной пленке практически не видны пыль и грязь, поэтому пластиковые окна, ламинированные под дерево, фото которых можно увидеть ниже, отличаются невероятной практичностью.

У ламинированных оконных блоков существует довольно много достоинств. В первую очередь следует отметить, что они достаточно устойчивы к механическим воздействиям, поскольку поцарапать пленку ПВХ намного сложнее, чем краску. Кроме того, такая пленка достаточно долго сохраняет отличный внешний вид: с покрытием «под дерево» алюминиевые окна и любые другие оконные конструкции способны хорошо выглядеть даже после нескольких десятков лет эксплуатации. Более подробно об алюминиевых окнах .

Кроме этого, покрытые пленкой окна устойчивы к колебаниям температуры и к погодным условиям. Конструкция, покрытая пленкой ПВХ не чувствительна к атмосферным осадкам, а сама пленка сохраняет свой цвет даже под длительным воздействием солнечных лучей.

Еще одно неоспоримое преимущество ламинирования пленкой ПВХ — это широкий ассортимент ее цветов и текстур, среди которых найдется подходящий вариант для любого случая.

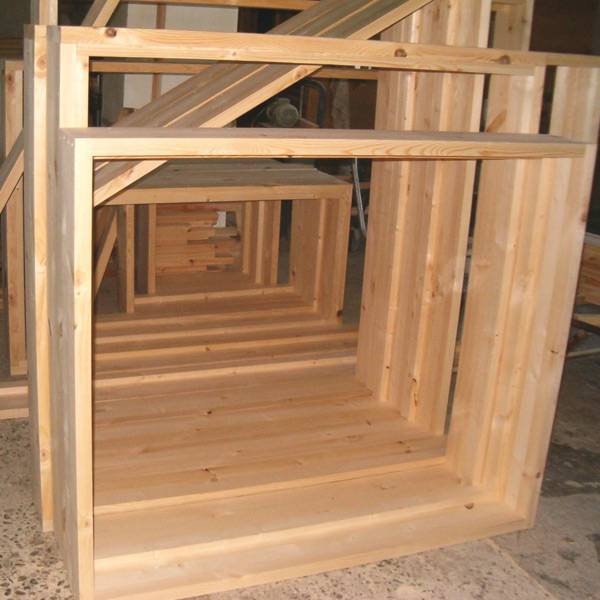

Изготавливаем деревянный короб

Когда я решил сделать деревянноеокно своими руками, то задумался какой вид дерева лучше использовать. От себя хочу посоветовать применить сосну – она вполне доступна благодаря своей стоимости. Если вы, как и я решили попробовать сделать деревянную раму для окон самостоятельно, то отдайте предпочтение именно этому материалу. Хорошей альтернативой можно считать дуб, но он дороже, чем сосна и я побоялся его использовать впервые.

Запасайтесь необходимыми инструментами заранее, хотя у многих домашних мастеров все эти предметы находятся в постоянном использовании:

• Дрель и шуруповерт – механизированный способ закручивания саморезов ускорит процесс сборки
• Стеклорез
• Электрорубанок
• Стамеска и молоток

Перед покупкой всегда следите за состоянием досок. Они не должны иметь трещин или сколов, торчащих сучков или каких-то деформаций. Также они должны быть полностью просушены. Пошаговая технология:

1. Для своего окна я выбрал доску размером 150х50 мм
2. Во всех деревянных заготовках сделал паз, напоминающий букву «Г». Глубина паза составляла 15 мм
3. После этого 4 части я соединил между собой. Для стыков используется столярный клей, а углы должны быть по 90 градусов каждый. После того, как короб склеен, просверлите в нем отверстия для деревянного стержня, длина которого составляет 3 см. Это является дополнительным закреплением и обеспечивает наличие углов в 90 градусов
4. Короб вставляется в уже подготовленный проем для окна. Тут все просто: вы сверлите дырки, в которые вставляете дюбеля, а затем закрепляете короб с помощью саморезов. Я таких действий не выполнял – моей целью было сделать окно своими руками
