Опалубка для возведения стен: Пошаговая инструкция

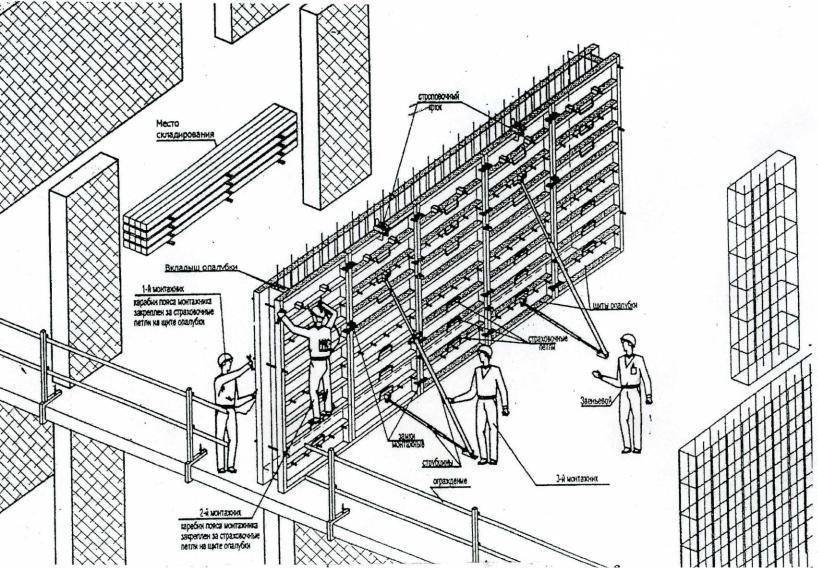

Монтаж и демонтаж конструкций

Начинают установку щитов по проектному периметру будущего сооружения. Вдоль него сначала монтируются рельсовые пути, которые служат для перемещения конструкций в пределах строительной площадки. Нижняя часть формового блока обязательно оснащается шаровыми опорами, их устанавливают на рельсы и фиксируют на поверхности при помощи домкратов.

После завершения монтажных работ по сборке сегментов опалубки готовый модуль заполняется бетонным раствором. После приобретения бетоном распалубочной прочности форма передвигается вверх на ярус выше.

Подъемно-переставная опалубка – это специально разработанная строительная конструкция для возведения высотных сооружений одинакового или переменного сечения. Её применение ускоряет и облегчает процесс возведения конструкций, снижает финансовые затраты. Проведение работ требует определенной квалификации.

Подготовка смеси

Для приготовления смеси необходим цемент, песок, вода и пенообразователь. Температура воды должна быть около 25 градусов. Песок необходим фракций 0-2 мм. Хотя иногда используют и песок до 8 мм, однако он предназначается для пенобетона очень высокой плотности, а таковой не применяется в частном строительстве.

Пенообразователь марки ПБ-2000 является наиболее часто используемым. Пена готовиться отдельно от всей смеси в специальном пеногенераторе. Для этого смешивают воду со специальной присыпкой. Лишь после этого она добавляется в бетономешалку, где предварительно песок, цемент и вода были тщательно перемешаны.

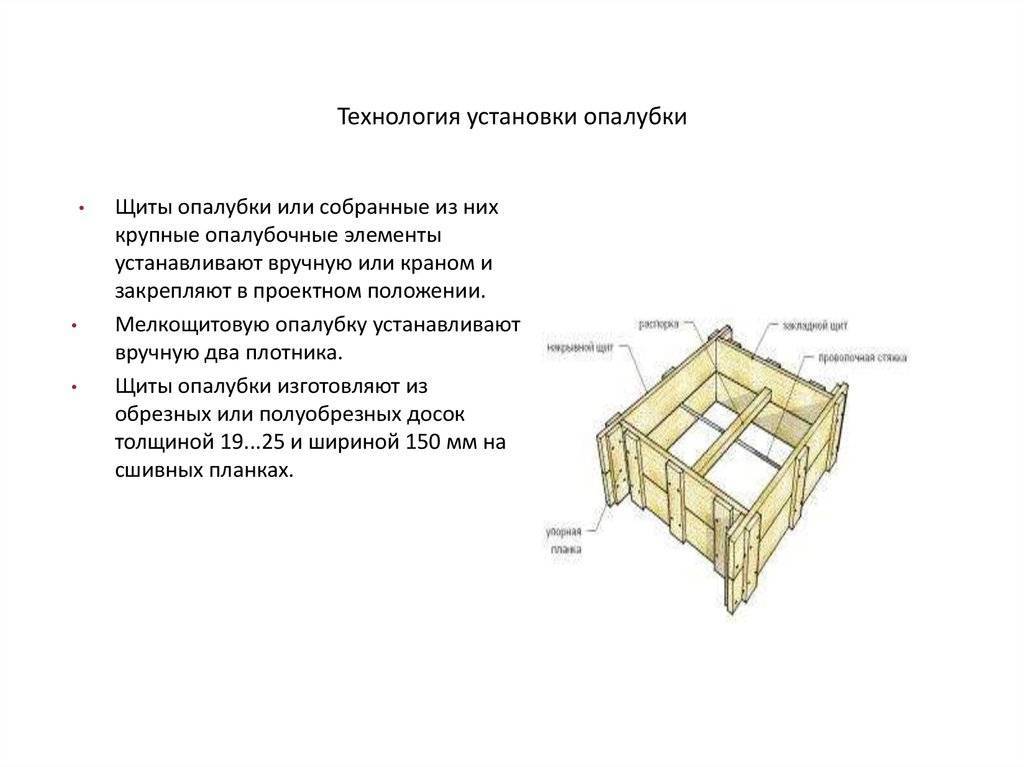

Устройство опалубки: наиболее ходовые варианты

Устройство опалубки.

Сегодня можно выделить несколько вариантов устройства опалубки. Необходимо иметь представление о некоторых нюансах создания опалубки. Она в большинстве случаев состоит из щитового материала. При этом щитовые элементы надежно соединяются между собой распорочными элементами, колышками и подкосами. С целью распределения между этими элементами напряжение, применяются специальные прижимные доски и направляющие элементы. Они призваны удерживать щиты в том или ином расположении.

Щиты нужны для удерживания строительных материалов и создания ровных аккуратных конструкций.

Основная нагрузка после заполнения бетонным раствором ложится, разумеется, на щиты. Заодно они же призваны придавать конструкции ту или иную форму. Именно от щитов будет зависеть и продолжительность срока службы конструкции. Потому необходимо заранее ознакомиться с некоторыми особенностями при возведении щитовых опалубок:

Во избежание наклона фундамента или даже его перекоса требуется каждый элемент опалубки закреплять точно с применением строительного уровня; Стенки опалубки подпирают деревянными колышками или столбиками из арматуры, чтобы придать конструкции жесткость.

Качество щитового материала также оказывает немаловажное значение на итоговый результат. Нужно проследить, чтобы не наблюдалось никаких зазоров. Если же они все-таки имеются, от них необходимо избавиться еще до начала эксплуатации строения; Щит из досок для опалубки фундамента

Если же они все-таки имеются, от них необходимо избавиться еще до начала эксплуатации строения; Щит из досок для опалубки фундамента.

Для обеспечения надежной прочности и жесткости, а также правильной формы, требуется брать доски толщиной не менее 5 сантиметров. При этом распорочные колышки и брусья должны иметь точно такую же толщину. Если же не придерживаться этого правила, то в момент, когда будет заливаться бетонная смесь, вся конструкция будет испытывать столь большое напряжение, что не избежать деформации, а то и разрушения доски; Доска для опалубки.

Кроме того, работает следующее правило: чем больше в конструкции колышков, тем надежнее она будет застрахована от перекосов и деформации; Колышки должны быть высотой с опалубку или выше, и после её монтажа необходимо скрепить их вместе с помощью доски, прибив её к верхушкам колышков.

Перед тем, как приступить к креплению опалубки, нужно обустроить траншею нужной ширины и длины, затем ее засыпать и утрамбовать, поверхность соорудить из доступных строительных материалов максимально ровной. Подготовка траншеи.

Монтаж и заливка

Чтобы установить опалубку для стен своими руками, особых навыков не потребуется. Достаточно обладать хорошим глазомером, умело пользоваться нивелиром, отвесом и уровнем. Именно это поможет вам подготовить конструкцию с правильными геометрическими формами, отвечающую строительным нормам.

Итак, как сделать опалубку для стен из древесины или металла? Можно приобрести готовый набор с необходимыми комплектующими и действовать согласно прилагаемому к нему руководству по эксплуатации.

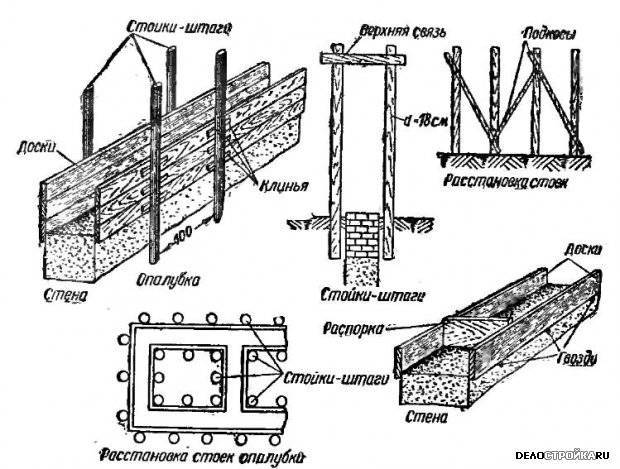

Как правило, выставляются сначала угловые отвесные стойки, после этого фиксируются щиты и балки. Закончив сборку каркаса, соединяем щиты стяжками, устанавливаем боковые подкосы. С самого начала сборки опалубочные элементы закрепляем не полностью. Когда приступим к выведению вертикального положения, замки закрываются полностью. Остается проверить надежность стыковки в точках соединений и залить бетонную смесь.

Если опалубка возводится в сооружении, уже имеющем потолочные перекрытия, строители рекомендуют устанавливать опорные стойки, имеющие верхние крепления в точках соприкосновения с потолком. Часто таким способом пользуются при строительстве многоэтажных объектов, но при небольших видоизменениях от прекрасно работает и на зданиях с небольшим количеством этажей.

Если ППР на установку опалубки стен определяет применение системы из древесины, можно готовить щиты размерами 2 на 0.5 м. Устанавливаются они по такому же принципу, что и стальные. Главная задача – соблюсти ровность по вертикали.

Отметим, что деревянные опалубки выставляются быстрее, но процесс бетонирования в них затягивается. Дело в том, что в металлические формы допускается заливка бетонного слоя высотой 2.5 – 3 м. Для конструкций из древесины такое значение ограничено и не превышает пятидесяти сантиметров, иначе щиты начнут деформироваться от нагрузочного воздействия, и стены получатся неровными.

Для устройства бетонных стен разрешается использовать опалубочную конструкцию для заливки фундаментных оснований. Щиты указанных выше размеров закрепляются попарно распорными брусками. После схватывания залитого бетона распорки остаются на месте, щиты открепляются и перемещаются выше. Отметим, что переставная опалубка в этом случае выставляется на высоту сорок пять сантиметров, нижние края щитов крепятся к брускам, оставшимся в бетоне, выше устанавливаются очередные распорочные элементы.

При возведении опалубки для округлых стен лучше всего применить технологию Veelox. Опалубочные стенки в этом случае после заливки бетона не демонтируются и выполняют роль отделочного слоя. Простые плиты из цемента и древесины соединяются креплениями одноразового применения, устанавливаются на подготовленном основании. Метод помогает собирать различные формы конструкций, вплоть до опалубок для подпорных стен.

Возводя кирпичную опалубку, устраивается кладка из силикатного либо облицовочного материала. Многим кажется такой вариант затратным с точки зрения финансов, времени и сил. Но свои достоинства в этом способе есть, и используют его достаточно часто. Данная методика гарантирует, что в итоге получится надежное каркасное основание с теплыми стенами.

Чтобы заливаемый бетон на распирал кирпичную кладку, выполняют несложные расчеты и устраивают перегородки после каждого третьего вертикального ряда и через четыре – пять камней по горизонтальному уровню.

Часть свободного пространства закладывается утеплителем в виде вспененного пенополистирольного материала, оставшийся промежуток заполняется бетонным раствором М200. Пенополистирол частично компенсирует нагрузку от бетона, а после окончательной усадки расширится и полностью заполнит оставшиеся щелевые участки.

Литая бетонная основа прекрасно удерживает кирпичную кладку, для теплоизоляции созданы все условия.

Виды опалубки при монолитном строительстве

Монолитное строительство всегда осуществляется при помощи опалубки

Монолитное строительство всегда осуществляется при помощи опалубки. В зависимости от области применения существуют такие виды опалубки:

  • Для фундамента. Устанавливается на горизонтальные подпорки и подкосы;
  • Для стен. Устанавливается с помощью кронштейнов, стоек и соединительных замков;
  • Для потолочных перекрытий. Настилается на подготовленную конструкцию из объемных подпорных или телескопических стоек;
  • Туннельная;
  • Для кольцевых стен с измененным радиусом.

Используя различные сочетания видов опалубки, монолитные работы можно проводить для любых элементов конструкции будущего здания.

Съемная опалубка

Съемный вид опалубки изготавливают из стали, пластика, древесины, алюминия и других материалов

Съемный вид изготавливают из стали, пластика, древесины, алюминия и др. Различный материал, из которого изготавливается опалубка, требует индивидуального подхода при эксплуатации. Например, фанерная — должна хранится в сухом месте. Для проделывания отверстий в фанере или распиле, чтобы не повредить ламинирование и шпон, необходимо использовать пилу с мелкими зубьями. Отверстия под кабели и трубы нужно проделывать с двух сторон.

Несъемная опалубка

Данный вид опалубки состоит из пенополистерола, готов к применению и не требует дополнительной обработки. Производители выпускают в продажу всевозможные конфигурации: продольные, угловые, надоконные и подоконные и т.д. Сооружение съемной опалубки напоминает сборку конструктора, который потом заливается бетон.

Скользящая опалубка – технология строительства

Применение в строительстве скользящей опалубки стало возможным благодаря развитию технологий и возможностей оборудования. Возведение строений, когда применяется скользящая опалубка имеет как свои достоинства, так и недостатки, которые учитываются при выборе технологии перед началом работ. Скользящая опалубка представляет собой конструкцию из двух щитов, которые устанавливаются по всему периметру здания.

Щиты собираются в цельную структуру, скрепляются между собой на определенном расстоянии, от которого будет зависеть толщина заливаемой стены.

Щитовая конструкция приобретает необходимую жесткость за счет специальной рамы, которая представляет собой две горизонтально проходящие балки. Рама в свою очередь крепится к подъемному механизму, который обеспечивает равномерный и своевременный подъем всей конструкции.

Строительство с применением скользящей опалубки довольно специфическое и требует выдержки многих требований. Такая технология является наиболее оправданной при возведении нескольких высотных сооружений, которые расположены рядом.

Если же возникает потребность строить одиночное здание с применением скользящей опалубки, то оно будет оправданным только в случае, если его высота будет более 25 метров. В большинстве случаев такой способ строительства применяется для возведения простых помещений или технологических зданий.

Так как возведение здания монолитным литьем затрудняет организацию оконных и других технологических проемов, то такое строительство редко применимо для застройки жилищных комплексов.

Литье с применением скользящей опалубки наиболее часто используется для возведения складских помещений, простых зданий, дымовых труб и прочего.

Применение этой технологии позволяет значительно ускорить процесс строительства. Помимо этого монолитное сооружение благодаря отсутствию швов обладает повышенными звукоизоляционными свойствами и улучшенной теплоизоляцией.

Скользящая опалубка для стен

Для возведения стен монолитных зданий используются щитовые скользящие опалубки, отличающиеся материалом, из которого они изготовлены и другими технологическими нюансами. Щиты для опалубки собираются либо из металлических деталей, либо из влагостойкого дерева. Внутренняя часть щитов, которая контактирует с бетоном, изготавливается из листовой стали.

При сборке щитов учитывается необходимость конусности заливной конструкции. При расчетах принимается расхождение расстояний между верхней и нижней частью щитов около 0,5%. Щиты собираются на основании рамы, которая является несущим звеном для помостов, настилов и необходимого оборудования.

Вся конструкция закрепляется на наращиваемых стержнях, которые изначально закрепляются к элементам, вмурованным в фундамент здания.

Подъем конструкции осуществляется специальными домкратами, которые могут отличаться по типу привода. Редко применимым является ручной привод подъемника.

Такой тип домкрата хоть и является самым дешевым, однако он не обеспечивает высокого темпа строительства, что более актуально. Более эффективными являются домкраты с гидравлическим и электрическим приводом.

Технология использования скользящей опалубки

При использовании скользящей опалубки необходимо применения бетонных смесей повышенного качества. Для обеспечения непрерывного процесса заливания требуется одновременно обеспечить своевременное застывание бетона в нижних слоях, и его жидкое состояние в верхних. Заливка бетона в опалубку осуществляется непрерывно.

Очередной слой бетонной смеси должен быть залит и утрамбован до того, как предыдущий схватится. Если по каким-либо причинам требуется прерывание процесса, то в смесь добавляются специальные добавки, замедляющие процесс застывания. Каждый последующий слой бетона заливается одинаковой толщиной, который колеблется в пределах 10 – 20 сантиметров.

Именно такая толщина позволяет обеспечить выдержку технологического процесса. Если стены здания возводятся в зонах с холодным климатом, то для обеспечения непрерывности процесса применяется штучное прогревание бетона.

Она заключается в отрывании щитовой конструкции от застывшей стены с последующей установкой на следующем уровне заливки. В этом случае опалубка постоянно передвигается вверх и вниз с одинаковой амплитудой для предотвращения прихватывания щитов к бетону.

Ступенчатая конструкция

В некоторых случаях требуется создание ступенчатого фундамента. Такая конструкция выполняется, когда осуществляется возведение дома на склоне. Ступенчатый каркас также создается, когда нужно выполнить фундамент для столба с широким основанием.

Работы проводятся в следующей последовательности:

  • начиная с нижней точки, выполняется ярусами выемка почвы ручным способом;
  • стенка, расположенная вертикально, укрепляется щитовыми конструкциями. Это позволяет исключить осыпание почвы между ярусами;
  • выкапывание траншеи осуществляется поэтапно;
  • строго соблюдается размер ступеней, который был рассчитан на этапе проектирования фундамента;
  • каркасы выполняются сплошными. Они имеют торцевые элементы, распорки, усиливающие стойки, подкосы;
  • несъемные щитовые конструкции монтируются на участках уступов. Их необходимо подрезать в соответствии с высотой бетонного основания.

Для опор фундаментный каркас создается при использовании угловых щитов и уголков. Для фиксации щитков применяются струбцины, а соединяются они между собой при использовании скоб. После этого применяются схватки 2-го яруса.

Заливка бетона

Для частного застройщика существует два способа получить бетон – заказать готовый на специализированном предприятии или приготовить самостоятельно. В случае монолитного строительства частного дома, необходимости в обработке больших объемов бетонной массы за один раз нет, поэтому лучше иметь меньше, но свежее.

Состав бетона определяется пропорцией 1:2,5:4 (1 часть цемента М-400; 2,5 части мелкого заполнителя, такого как песка; 4 части крупного заполнителя – щебня). В состав бетонной смеси входит 80% крупного заполнителя, который существенно влияет на свойства бетона и его стоимость. В качестве крупного заполнителя используется не только щебень из твердых горных пород – для облегчения веса применяют пористые наполнители из керамзита и его производных – перлит, шлак, шлаковую пемзу.

Песок для приготовления бетона должен быть разной зернистости. Идеальным вариантом будет смесь песка крупной (2-3 мм) и средней (1,5-2 мм) фракции.

После укладки фундамента, монтажа армированного каркаса и закрепления опалубки можно начинать заливку бетона. Сам процесс заливки не представляет особых трудностей, если были предприняты правильные шаги по подготовке.

  1. Тщательно перемешиваем все компоненты бетонной смеси (желательно в бетономешалке).
  2. Останавливаем процесс замешивания, выдерживаем паузу, добавляем воду, чтобы достичь необходимой консистенции, и вновь запускаем мешалку.
  3. Готовый раствор наносим на опалубку и укладываем. В масштабном строительстве для плотной укладки бетона используют вибрационные машины. Частники в этих целях применяют лопату, лом, арматуру и приставленный к опалубке работающий перфоратор.

На заметку!Готовый бетон необходимо использовать в течение 5-6 часов. По истечении этого времени цемент начинает частично терять свои свойства.

В производственных масштабах бетон заливается по периметру за один раз определенным слоем. Частное монолитное строительство такими масштабами не располагает, поэтому применяются два метода заливки бетона вручную.

  1. Бетон укладывается тонкими слоями (20-25 см) по всему периметру. Толщина слоя должна быть достаточной, чтобы обеспечить надлежащую прочность конструкции.
  2. Бетон укладывается на всю высоту опалубки, желательно по всей стене. При вынужденной остановке процесса, бетон не должен обрываться вертикально. Для этого используется срез ступеньками.

Заливка бетона

Общие сведения

Прежде чем принять решение о возведении бетонного дома, следует ознакомиться со всеми достоинствами и недостатками такого строительства:

Достоинства

Среди преимуществ бетонных зданий можно выделить следующие моменты.

  • Бетонный дом является монолитной конструкцией, благодаря чему обладает хорошей механической прочностью, а также отлично переносит сейсмическую активность.
  • Строительство можно выполнять на любой почве.
  • Бетонные дома возводятся быстро.
  • Цена строительства относительно низкая.
  • Имеется возможность построить дом любой конфигурации.
  • Бетонные стены можно отделать любыми материалами.
  • Возможность использовать тяжелые бетонные плиты в качестве перекрытия.
  • Бетонная новостройка дает равномерную усадку.

Недостатки

Конечно же, недостатки такого строительства тоже имеются, однако, их не очень много:

Трехмерный проект дома из бетона

Монтаж опалубки

Применение скользящей опалубки своими руками целесообразно при возведении колодцев. Для строительства домов удобнее применять разборно-переставные конструкции. Колодец же при помощи скользящей опалубки можно изготовить самостоятельно и довольно быстро. Вот инструкция по проведению работ:

  • проводится подготовительный этап с устройством донного фильтра, оборудованием участка для установки насоса, укладкой гидроизоляции;
  • на дне устанавливаются рамы, на которых закрепляются домкраты, удобнее пользоваться гидравлическими подъемниками;
  • собираются формы для заливки, согласно разработанной схеме;
  • устанавливается нижнее зажимное устройство в виде крестовины, которое будет фиксировать внутренние стенки формы. В верхней части ставится аналогичная крестовина;
  • между внешней и внутренней стенками устанавливаются дистанционные бруски, их количество определяется желаемой толщиной стен;
  • проверяют правильность монтажа путем использования отвесов или уровней, стенки должны быть строго вертикальными;
  • проводят установку продольной и поперечной арматуры;
  • заливают слой бетона слоем 30 см, проводят уплотнение методом штыкования;
  • удаляют дистанционные бруски;
  • как только залитый бетон наберет начальную прочность, начинают работать домкратом, который поднимает домкратную раму на 2,5 см каждые 10 минут;
  • работая таким образом, можно за короткий период времени залить стены колодца.

Что в конструкции дома важнее всего -тепло или прочность коробки

На сегодняшний момент для строительства дома используется три основные разновидности опалубки из пенополистирола:

  1. Ячеистый способ, при котором стена выкладывается из одиночных блоков из пенополистирола и заливается бетоном. В этом случае опалубку можно представить в виде сот с большим количеством ячеек из вспененного пластика, сердцевина которых заполнена железобетонной основой;
  2. Классический вариант несъемной опалубки, собираемой в виде двух параллельных плит из пенополистирола, соединенных между собой поперечными стяжками. Устройство такой несъемной опалубки практически идентично обычной форме из доски или деревянной рейки;
  3. Усовершенствованный двухплитный вариант несъемной опалубки. Основное отличие состоит в способе компенсации раздавливающего усилия бетонной смеси внутри формы. Вместо стяжек и арматуры используются обычные деревянные или стальные балки и брусья, укрепленные подкосами и упорами.

Преимущества усовершенствованного варианта несъемной опалубки состоят в возможности получения стен любой толщины и формы, независимо от шага перестановки стяжек или других креплений. Кроме того, при монтаже обязательно применяются угловые элементы пенополистирола, позволяющие соединить стены под прямым углом. Большинство фирм самостоятельно разрабатывают свои системы несъемной опалубки на основе двухплитного варианта. Это дает возможность строить, отливая в несъемную опалубку из пенополистирола, коробки зданий совершенно немыслимых форм и конфигураций.

Технология отливки стен из несъемной опалубки

Теоретически одноэтажный дом или гараж, используя блоки несъемной опалубки из пенополистирола, можно построить бригадой из трех человек в течение одного-двух рабочих дней. Простота соединения и малый вес блока несъемной опалубки снижают физическую нагрузку до минимума. Но на практике все обстоит значительно сложнее.

Во-первых, использование бетонной смеси накладывает ограничение на количество уложенных рядов. Чаще всего специалисты рекомендуют уложить блоки из пенополистирола в четыре ряда, связать их с арматурой фундамента, залить бетоном и выждать некоторое время. После небольшой усадки через 3-4 часа бетон доливают и выпускают арматуру для связки несъемной опалубки будущих верхних рядов.

Во-вторых, из-за большой массы бетона залитые блоки несъемной опалубки высотой в четыре ряда, даже при наличии арматуры, не обладают достаточной устойчивостью, поэтому минимум сутки кладка должна оседать и упрочняться.

Важно! Большое значение имеет подготовка стартовой площадки фундамента, на которой будет выкладываться первый ряд несъемной опалубки

Кроме того, при сборке несъемной опалубочной формы блоки из пенополистирола потребуется соединять между собой в ряду с максимальной тщательностью. Если не обеспечить ровную горизонтальную поверхность, дальнейшие ряды блоков из пенополистирола будут завалены, что может привести к обрушению стены, так как первоначальная жесткость несъемной конструкции из пенополистирола, залитой бетоном, значительно меньше, чем у кирпича или бруса.

Завершающие технологические операции

Внутреннюю поверхность несъемной опалубки из пенополистирола специалисты рекомендуют закрывать армирующей сеткой и штукатурить. Если пространство дома позволяет, стены можно закрыть гипсокартоном. Но можно и просто нанести декоративную штукатурку без лишних премудростей.

С наружным слоем пенополистирола сложнее. Ультрафиолет солнечного света за несколько лет способен превратить слой утеплителя в крошащуюся массу, поэтому наружные слои пенополистирола необходимо закрывать цементно-песчаной штукатуркой, поверх может быть установлен любой декор — от искусственного камня до пластикового сайдинга.

У несъемной опалубки есть только один недостаток – плохое качество пенополистирола. Если полимер в процессе производства прошел необходимую очистку от продуктов реакции и консервирующую обработку поверхности, в теории он абсолютно безопасен. В противном случае пары бензола, стирола и газовых агентов будут медленно отравлять ваш организм в течение длительного времени. Как ни странно, но ни один из санитарных или гигиенических сертификатов не является гарантией высокого уровня очистки пенополистирола. Зачастую подобными данными владеют только производители полистирола, да и то не во всех случаях.

Очень много вопросов возникает о пожарной безопасности несъемной опалубки. Главную опасность представляет не горючесть материала, а продукты его разложения при высокой температуре. Полистирол в этом случае — не исключение, это нужно учитывать при выборе способа строительства.

Опалубка для фундамента из фанеры

Делаем опалубку из фанеры для фундамента

Проектирование здания и сооружения начинается с тщательного анализа технических характеристик участка застройки и будущих параметров строения. В частном домостроении преобладает ленточный и свайно-ленточный фундамент. Эти разновидности оснований обеспечивают достижение оптимальных технико-эксплуатационных характеристик при доступных вложениях. Одним из ключевых этапов возведения такого фундамента является сборка и установка опалубки. Именно эта незатейливая конструкция определяет не только внешний вид основания, но и его технические параметры, в том числе прочность и надежность. Поэтому к опалубке подходят с особой внимательностью. В строительных магазинах сейчас предлагается широкий выбор материалов, из которых может быть собрана опалубка. Одним из распространенных вариантов является листовая фанера. Этот тип материала обеспечивает пользователя несколькими важными особенностями, которые окажутся ценными для производства работ:

Листовая фанера в качестве опалубки

  1. Поверхность фанеры отличается высокой гладкостью и ровностью с полным отсутствием шероховатостей – это оптимально для заливки бетонной смеси.
  2. Фанера устойчива к влаге и сохраняет свою структуру при контакте с влажными смесями.
  3. Простой монтаж такой опалубки из фанеры помогает ускорить и упростить проведение всего строительства.
  4. Снижение риска деформирования элементов конструкции опалубки в процессе заливки бетона.
  5. Сокращение сроков производства работ.
