Назначение изделий
Данные комплектующие канализационной системы являются очень важными. Без них просто не обойтись, если речь идет об обустройстве поворотных конструкций трубы с определенным углом. Обычно отводы применяют при установке систем ликвидации и слива загрязненной воды в жилых, а также административных строениях. Соединительные пластиковые детали отличаются внутренней частью с гладкой поверхностью. Благодаря этой особенности, вероятность засоров при эксплуатации таких конструкций сводится к нулю. Кроме того, подобные элементы отличаются бесшумной работой – жидкость по ним двигается, не издавая лишних звуков.
Особенности подключения
В первом случае (см. выше) происходит подключение к внутренней канализационной системе. Ограничение слива стоков на время выполнения монтажных работ не вызывает затруднения.
Во втором случае стоит договориться с соседями, имеющими совместный с вами стояк, об ограничении пользований канализационной системой в согласованное время.
В третьем – нужно договариваться с коммунальными службами о прекращении подачи воды в установленное время. Коммунальщики оставляют за собой право выставить вам счет в случае требований жителями сделать перерасчет оплаты ЖКХ.
После врезки новое входное отверстие глушится до подключения к нему.
Устройство теплоизоляции
Иногда прокладывать трубопровод ниже уровня промерзания экономически или технически невозможно. В таком случае принимаются меры по его утеплению. Для чего это нужно? При проходе стоков по трубопроводу, они не полностью перекрывают его просвет. Зимой часть трубного сечения заполнена холодным воздухом. Влага испаряется с поверхности тёплых стоков и конденсируется на «потолке». В результате начинает образовываться слой изморози. Нарастая, он становится способен перекрыть просвет настолько, что в этом месте скорость протекания стоков замедляется, и оседают иловые отложения.
На практике используют два решения этой проблемы: обогрев и утепление участка ТП, проложенного в зоне действия отрицательных температур. Для утепления детали участка «одевают в шубу» из материалов с малой теплопроводностью. Существует две разновидности утеплителей, технология крепления которых различна:
- формованные изделия (скорлупа),
- рулонные изделия.
Если используются рулонные утеплители, то сначала в траншею укладывается слой утеплителя. Поверх укладывается собранный участок трубопровода. Его обёртывают рулонным материалом с небольшим нахлестом и крепят проволокой или синтетической лентой.
Формованные утеплители имеют внутренний диаметр, соответствующий диаметру труб, на которые надеваются перед укладкой в канаву. Сверху этот “сэндвич” обматывается гидроизоляцией, концы которой крепятся строительным скотчем.
Способ обогревания используется, если применение утеплителя не решает проблему. В таком случае используется греющий кабель, прокладываемый продольно. Он крепится алюминиевой лентой снизу к трубе. Подключается к сети антиобледенения или отдельному блоку питания.
В продаже имеются заводские изделия с утепляющим слоем. Есть изделия, в которых утепляющий слой дополнен обогревательными элементами. На монтаже нужно обеспечить качественную герметизацию стыков, чтобы проникающая вода не нарушила теплоизоляционные свойства «шубы».
Утепляют не только участки наружной канализации. Детали внутренней КС в неотапливаемых подвалах, также нуждаются в утеплении. Способы те же.
Как смонтировать внешнюю канализацию: последовательность работ
Выделяют несколько важных моментов:
- Стояк рекомендуется устанавливать поближе к унитазу.
- В подвале находится наклонная труба, которая выходит наружу. Стоки поступают в ёмкость септика.
- Чтобы присоединить другое оборудование к системе, используются подводки. На все сантехнические устройства устанавливают сифоны.
В процессе монтажа нужно добиться герметичности стыков. Все трубы должны быть жёстко закреплены к перекрытиям. Выделяют 2 способа прокладки внешнего трубопровода (открытый или скрытый).
Открытый способ
Траншеи под трубы можно вырыть с помощью экскаватора. При этом заранее рассчитывают протяженность и заглубленность канализации. Чтобы проложить систему водоотведения, учитывают наличие построек. Работа по проведению канализации включает в себя несколько этапов:
- Сначала выкапывают траншею и очищают её от камней.
- После этого засыпают песок и утрамбовывают основание. В результате получают амортизирующую подушку, которая удерживает трубу в правильном положении. Глубина траншеи должна быть ниже уровня промерзания.
Скрытый способ
Препятствием к проведению работ могут быть деревья. В этом случае придётся обращаться к специалистам, которые смогут проложить трубопровод без нарушения целостности грунта.
Чтобы проложить скважину, потребуется буровая установка. Диаметр скважины должен быть в 1,5 раза больше, чем сечение трубы. С помощью оборудования протягивают изделие в скважину.
Канализационные пластиковые трубы диаметры, цены
Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить
Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет
Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность.
Пластиковые канализационные трубы делают из различных полимеров и их композиций
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
- поливинилхлорид (ПВХ),
- полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).
Пример внутридомовой разводки канализации из пластиковых труб
Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.
Размеры и диаметры
Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).
Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.
Параметры канализационных пластиковых труб
Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.
Организация канализации на даче описана тут.
Как выбирать диаметр для подключения сантехнических приборов
По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.
Создание эскиза прокладки канализационных труб
Монтаж внутренней канализации начинается с составления эскиза и монтажной схемы с учетом предъявляемых требований к канализации. Расположение отводных линий и соединительной арматуры должно быть понятным и не доставлять трудностей при их прокладке.
На этапе проектирования эскиза отводных линий указывается общее расположение стояка, сантехнического оборудования (приборов) и подводка к ним канализационных труб. На основании созданного эскиза проектируется монтажная схема отводных линий с условным обозначением всех канализационных труб для бани и соединительной арматуры, и их основных характеристик: диаметров и длин.
Для большей наглядности сделаем простую схему отводных линий для внутренней канализации бани, планировка которой представлена в статье Эскиз бани 6×5 метров из сруба.
Как видим из планировки, в бане имеется туалет, умывальник и душевая в моечном отделении. Причем, они расположены достаточно удобно, так как не потребуется вести слишком длинные отводные линии, что, несомненно, скажется в лучшую сторону, когда будет производиться прокладка канализационных труб. Да и при их эксплуатации не будет проблем с прочисткой. Единственное место, где можно установить стояк – это туалетная комната. К нему и будем прокладывать отводные линии, придерживаясь следующих рекомендаций:
- Скрытые отводные линии не должны быть больше 10 метров. Для открытых трубопроводов допускается большая длина, но с обязательной установкой прочистки или ревизии.
- По направлению движения сточных вод сечение труб может только увеличиваться, а никак наоборот. Например, от умывальника к сифону – ?32, от сифона до отводной трубы – ?40, от отводной трубы до стояка – ?50, от стояка до септика или выгребной ямы – ?110.
- Точность прокладки должна находиться в пределах ±20 мм.
- Диаметр всех отводных линий не должна быть менее 50 мм.
- Монтаж соединительных труб производится с учетом требуемых уклонов по направлению к стояку. Значения уклонов см. в статье об общих требованиях к канализации.
- Отводные линии можно прокладывать как внутри стен и перекрытий, так и снаружи.

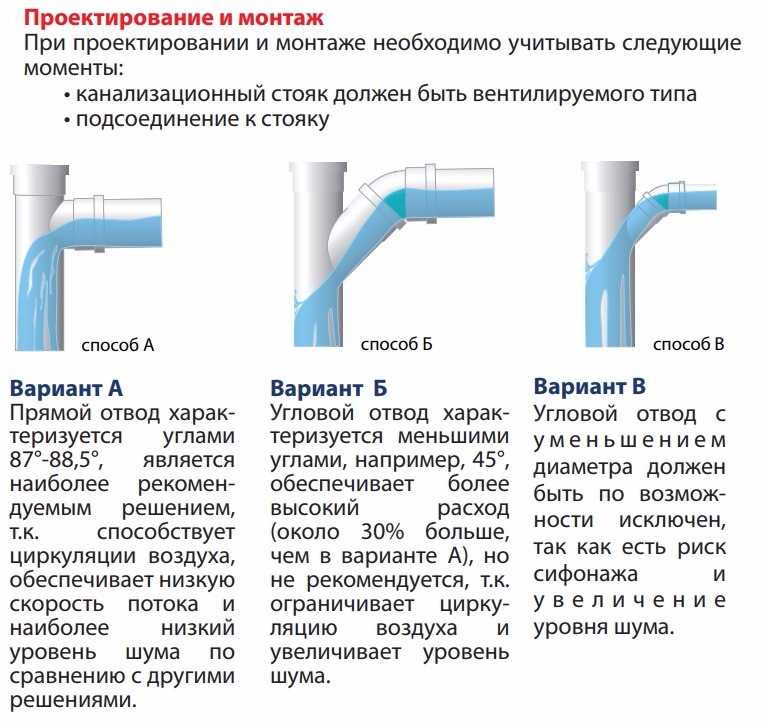

- Предпочтительней соединять между собой отводные линии не под углом 90?, а с помощью двух отводов по 135? в каждом.
- К стояку отводные трубы присоединяются через тройники или крестовины с углами 45? или 60?. Если такой возможности нет, то можно использовать соединительную арматуру с 90?, но с плавным переходом.
- Раструбы всех труб должны быть направлены против потока сточных вод. Исключение составляет только для муфт, имеющих два раструба.
Дополнительные сведения по прокладке отводных труб от сантехники, мм
Диаметр | Вид сантехники | Расстояние между прочистками | |
Вид | Размеры | ||
40-50 | Раковины и мойки | Прочистка | 6 |
Ревизия | 10 | ||
50 | Душевые | Прочистка | 8 |
Ревизия | 12 | ||
110 | Унитазы | Прочистка | 10 |
Ревизия | 15 |

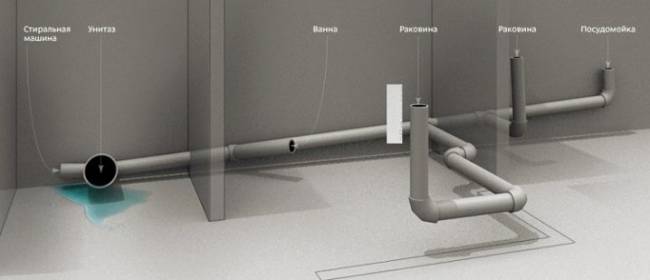

Эскиз прокладки отводных линий канализации

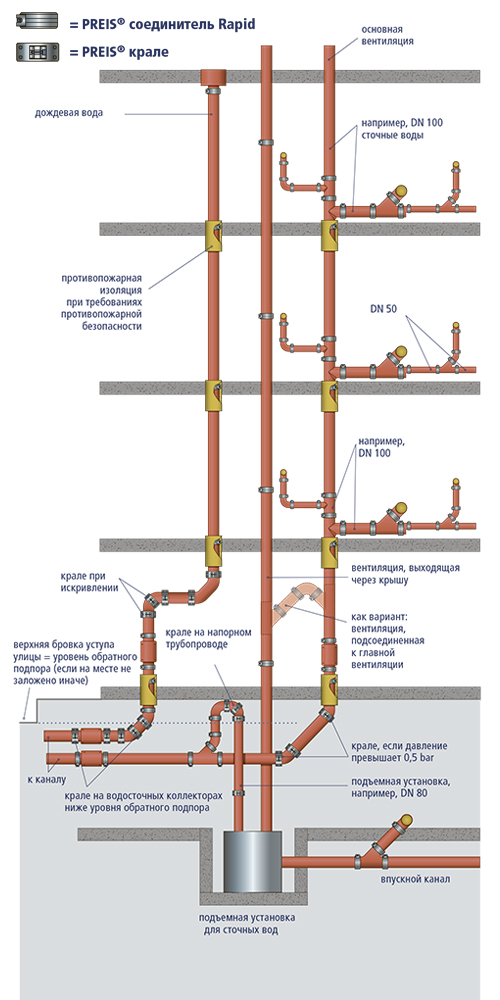

Схема расположения канализационных труб и соединительной арматуры
Фитинги
Но давайте вернемся к фитингам. Фитинги – это дополнительные элементы к трубам, помогающие их соединять в единую конструкцию. Принято различать фитинги в зависимости от:
- конструкции – поворотники (угольники), тройники, муфты, удлинители, пробки и т.д.;
- назначения – присоединительные и промежуточные;
- формы – Г-образные, Т-образные, прямые.
Не стоит думать, что все вышеперечисленные в классификации фитинги – это разные элементы. На самом деле один и тот же фитинг оказывается в каждой строчке классификации под другим названием. Возьмем, к примеру, муфту, которая служит для соединения двух канализационных труб. По конструкции этот фитинг будет просто «муфта», по назначению – промежуточный, по форме – прямой.
Опираясь на подобную классификацию фитингов намного легче представить себе, что именно вам необходимо, чтобы соединить трубы в одну конструкцию.
Порядок выбора
Какие основные правила необходимо соблюдать:
потребовать у продавца сертификаты на продукцию;
выбирать товар у проверенных поставщиков;
приобретать трубы и фасонные части, выпущенные одним производителем — отклонение на миллиметры в диаметре значительно усложнят монтаж;
серые трубы и фасонные части предназначены для использования внутри отапливаемых помещений, оттенки коричневого в окраске говорят о возможности применения вне строений или под землёй;
ПВХ изделия не предназначены для монтажа в местах, открытых солнечным лучам — пластик разрушится;
отводы ПВХ и изделия из полипропилена имеют гладкие внутренние стенки, что способствует бесшумному удалению стоков и снижает вероятность накопления отложений;
чугунные трубы выбирают только для ремонта старых сетей — их цена значительно выше, они тяжелее и сложнее в установке;
если позволяет жилое помещение, предпочтительнее использовать канализационный полуотвод, снижая вероятность возникновения засоров и уменьшая возможный шум при движении стоков;
в местах поворотов устанавливают ревизии;
для стояков приобретают пластиковые отводы размером не менее 110 мм, а сливы в зависимости от подключенных источников грязной воды;
при покупке обращают внимание на сторону, куда направлены выходы, они могут быть левыми и правыми.
Отводы ПВХ для наружной канализации
| Типоразмер, мм | Размеры, мм | ||
|---|---|---|---|
| Dn | a, град | Z1 | Z2 |
| 110 | 15 | 9 | 15 |
| 160 | 15 | 13 | 19 |
| 200 | 15 | 15 | 25 |
| 250 | 15 | 28 | 34 |
| 315 | 15 | 35 | 42 |
| 400 | 15 | 34 | 53 |
| 110 | 30 | 17 | 22 |
| 160 | 30 | 24 | 30 |
| 200 | 30 | 30 | 38 |
| 250 | 30 | 46 | 50 |
| 315 | 30 | 59 | 62 |
| 400 | 30 | 64 | 83 |
| 110 | 45 | 25 | 29 |
| 160 | 45 | 36 | 42 |
| 200 | 45 | 46 | 54 |
| 250 | 45 | 66 | 69 |
| 315 | 45 | 84 | 86 |
| 400 | 45 | 96 | 110 |
| 500 | 45 | 114 | 137 |
| 110 | 67 | 41 | 47 |
| 160 | 67 | 59 | 65 |
| 110 | 87 | 59 | 65 |
| 160 | 87 | 83 | 89 |
| 200 | 87 | 105 | 113 |
| 250 | 87 | 141 | 143 |
| 315 | 87 | 178 | 180 |
| 400 | 87 | 211 | 229 |
| 500 | 87 | 390 | 410 |
В трубопроводах наружной безнапорной канализации изменение направления потока жидкости должно быть плавным, в чем и заключается назначение этой фасонной детали. Завод компании «ХЕМКОР» изготавливает отводы для канализации из НПВХ (непластифицированного поливинилхлорида). Изделия соответствуют европейскому стандарту и отличается хорошими прочностными качествами, износостойкостью и длительным сроком эксплуатации.
Полипропиленовые отводы для канализации
Канализационные отводы из серого полипропилена используются только внутри помещений, для наружных диаметров канализационных труб в 110 мм применяют изделия с углами поворота 15, 30, 45, 67, 87 градусов. Изделия из полипропиленового пластика имеют следующие основные характеристики:
- Полипропилен боится ультрафиолетового излучения, поэтому применяется только внутри помещений.
- Нейтральность по отношению к кислотным, щелочным и спиртовым растворам и неорганическим соединениям.
- Температура плавления материала около 170 С., при эксплуатации допустимая температура рабочей жидкости не должна превышать 95 С.
- Температура хрупкости материала составляет от -20 до -25 С.
Рис. 7 Отвод канализационный — виды и размеры
Правила определения места врезки
Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.
Для средних широт она составляет 1,2-1,5 метра. Но траншей должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.
В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.
Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.
Как сделать корпус трубы из жести
Целью этого этапа является формирование профиля трубы. По длине заготовки внизу и вверху проводится линия, по которой будут загибаться фальцы. При этом с одной стороны отмеряют 5 мм, с другой – 10 мм. Фальцы необходимо загнуть под углом 90 0 . Для этого заготовку укладывают на стальной уголок, совмещая линию сгиба с ребром уголка. Ударяя киянкой по краю, загибают его к перпендикулярной стороне уголка.
Сгибать изделие рекомендуется постепенно, проходя молотком вдоль всей длины. При этом начинать сгибание можно с помощью плоскогубцев.
Теперь на сгибе, величина которого равна 10 мм, делают еще один загиб фальца, чтобы получилась своеобразная буква Г. В процессе сгибания фальца нужно следить, чтобы верхний загиб располагался параллельно заготовке, а его длина составляла 5 миллиметров. Поэтому при нанесении линии загиба фальца с одной стороны отмеряют 0,5 см один раз, а с другой стороны – два раза по 0,5 см.
Выполнив формовку фальцев, можно переходить к формированию корпуса трубы. Для этого лист заготовки укладывают на калибрующий элемент и начинают простукивать киянкой или другим подходящим инструментом, чтобы получить профиль определенной формы. Сначала заготовка принимает U-образную форму, а затем становится круглой. В этом случае фальцы должны соединиться вместе.
Этапы монтажа
Для внутренней канализации используются серые трубы Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.
Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.
Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.
Внешняя канализация
Оранжевые трубы предназначены для внешней канализации
Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.
В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:
- На дно траншей насыпают подушку из песка и хорошо трамбуют её.
- На основу укладывают трубы, надежно соединяя их.
- Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.
Устройство септика
На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так: Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку. Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют. На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см. Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник. После высыхания раствора устанавливают оба резервуара рядом друг с другом
Важно, чтобы не было перекосов. Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек. К первому приемнику в верхней его части подводят сливную/сточную трубу
Все стыки хорошо герметизируют. Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта
К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют. Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта
Если бочки не заполнить водой, впоследствии в почве они могут лопнуть. Верх камер септика накрывают люками.
Соединение пластиковых труб
Большинство методов, описанных в разделе о металлических трубах, подходят и для скрепления пластиковых и ПВХ труб. Полимерные трубы все чаще стали заменять металлические, так что информация о том, как объединить пластиковые патрубки для канализации или водопровода без сварки и резьбы становится все более актуальной.
Существует несколько способов присоединить один участок пластикового патрубка к другому. Окончательный выбор технологии должен производиться только после оценки всех характеристик магистрали, в том числе от типа материала, диаметра и назначения системы.
В раструб
Трубы из полимеров изготовлены таким образом, что с одной стороны изделия расположен раструб, а с другой — торец. Диаметр раструба больше диаметра торца ровно настолько, чтобы торец одной трубы плотно вошел в раструб следующей. При выборе такого варианта установки, в стык вставляют резиновый уплотнитель для герметизации участка, рекомендуется дополнительно обработать место крепления герметиком.
Раструбный способ соединения пользуется популярностью благодаря простоте сборки и возможности работать с трубами различных диаметров. Таким методом часто строят канализационные системы, где не предусмотрено высокое давление носителя.
В раструб соединяются трубы ПВХ и из полипропилена.
Фитинги
Различные виды фитингов применяются при соединении металлопластиковых патрубков. В зависимости от конструкции трубопроводов и поставленных задач можно использовать компрессионные, обжимные и пуш-фитинги.
Виды установки компрессионных и обжимных фитингов практически не отличаются друг от друга, разница заключается в том, что в первом случае фиксация производится посредством компрессионного кольца и гайки, во втором случае — обжимного кольца.
Установка пуш-фитингов производится заметно быстрее. Подготовленная труба вставляется в изделие без помощи инструментов, а зажим клина фитинга происходит уже при подаче воды в водопровод.
Кроме металлопластиковых труб пуш-фитинги могут применяться при соединении патрубков из сшитого полиэтилена.
Цанговый метод
При соединении труб из пластика таким методом, понадобятся зажимные фитинги и цанги. Сам процесс работы состоит из 3 этапов.
- Надеть цангу на внутреннюю полость.
- Закрутить разводным ключом фитинговую гайку.
- Произвести такие же действия на второй трубе.
Цанговый способ подходит для монтажа металлопластиковых трубопроводов небольших диаметров. Пластиковые патрубки могут не выдержать затягивания гайки и лопнуть.
Совмещение цангами подходит для труб из сшитого и обычного полиэтилена, металлопластика.
Муфты
Муфтовое соединение предполагает использование равнопроходной муфты, 2х монтажных гильз, инструмента для развальцовки. Процесс работы не занимает много времени:
- На трубу надевается гильза;
- Развальцовывается конец трубы в гильзе;
- Вставляется муфта;
- Гильза надвигается на муфту;
- Все перечисленное производится со вторым краем стыка.
Использование муфт подходит для труб из сшитого полиэтилена.
Склеивание
Обычно склеивание выбирают при соединении жестких полимерных труб. Правильно подобранный клей обеспечит герметичность стыка, единственным минусом является необходимость ждать не менее 1 часа перед запуском воды, пока клей не высохнет. Специалисты советуют использовать клей марки Griffon.
Сам процесс склеивания несложен. Конец трубы зачищается, на нем делается фаска напильником. При зачистке нужно проверять плотность вхождения патрубка в арматуру, не должно быть ни сильно свободно, ни сильно туго. Затем на фаску наносится клеевой состав, и труба вставляется в фитинг.
Иногда термином «склеивание» также называют холодную сварку, при которой материал трубы размягчается под действием реагента и производит сцепление со второй деталью на молекулярном уровне.
При помощи склеивания чаще всего соединяют трубы ПВХ. Изделия из других полимеров склеивают обычно в случае разового соединения.
Как врезаться в стояк канализации без удаления сегмента трубы
С этой целью используется соединение в виде хомута, имеющего разборную конструкцию. Одна из его половинок является глухой, тогда как на второй находится патрубок. Именно к нему в дальнейшем подсоединяется трубопровод канализации, который ведёт к новому сантехническому агрегату. Процесс установки хомута выглядит следующим образом:
- Перекрытие канализации, отключение воды.
- Высверливание в трубе отверстия.
- Закрепление хомута с патрубком на пластиковой трубе. Как правило, затягивание выполняется при помощи винтового соединения.
- Вставка уплотнителя в присоединяемый патрубок. Сам уплотнитель выполняется из резины и имеет вид гофры.
- Заключительный этап. Вставка отводящего патрубка в отверстие гофры.
Чтобы врезаться в пластиковую трубу канализации с минимальными затратами, сделать хомут можно своими руками. Порядок действий изготовления и монтажа такой:
- подбор пластиковой трубы. Критерий такой: её внутренний диаметр должен быть равен наружному сечению трубопровода, в который необходимо сделать врезку;
- отпиливаем от трубы отрезок. Его длина должна превышать на 5-10 сантиметров внешний диаметр нового патрубка;
- распиливаем трубу вдоль её продольной оси. Одна половинка будет использоваться в качестве внешней задней части хомута;
- просверливаем во второй половинке отверстие. Его диаметр должен быть равен внешнему сечению подсоединяемого патрубка;
- вклеиваем в отверстие патрубок отвода;
- внутреннюю поверхность изготавливаемого хомута тщательно промазываем герметиком;
- закрепляем на пластиковой трубе обе части хомута.
На заключительном этапе просверливаем через отводной патрубок отверстие в трубе, к которой ведётся подключение
Конечно же, делать это следует очень осторожно, чтобы противоположная сторона трубопровода осталась неповреждённой
Заключение
Монтаж невентилируемого стояка или переделка в него существующего вентилируемого – вполне возможны, но при соблюдении определенных технических рекомендаций. В частном доме с его индивидуальной низкопроизводительной системой утилизации стоков отказ от фановой трубы может быть выполнен без особых сложностей. При этом достаточно просто обеспечить оба условия безопасной и безаварийной эксплуатации канализации – её вентилирование и компенсацию декомпрессии в ней.
А вот владельцам верхних квартир в многоэтажках следует хорошенько подумать. Если они на свой страх и риск все же решаются лишить стояк проектной вентиляции, то к выбору воздушного клапана следует подходить со всей ответственностью. Он должен быть:
- рассчитан на пиковый расход в системе, что, зачастую, способен определить только специалист;
- надлежащего качества, которое можно ожидать только от сертифицированной продукции солидных производителей.
Использование контрафактных изделий, помимо срыва гидрозатворов на этажах ниже, порой грозит и другим неприятностям. Например, на практике нередко возникает ситуация, когда после установки аэратора сомнительного производства, через некоторое время в квартире или доме, где он находится, появляются характерные сточные «ароматы». Подобное означает, что запорное устройство не может обеспечить требуемую герметичность – клапан не держит и подлежит ремонту или замене.
Источники
- https://ventihome.ru/elementy/vozduhovody/fanovaya-truba-chastnyj-dom.html
- http://kanalizacia-doma.ru/fanovaya-truba-dlya-kanalizatsii.html
- https://trubtraid.ru/prednaznachenie-trub/fanovye/truba-fanovaya-dlya-unitaza-razmery.html
- https://sovet-ingenera.com/kanaliz/k-drugoe/fanovaya-truba-dlya-unitazov.html
- http://kanalizacia-doma.ru/fanovye-truby-dlya-unitaza.html
- https://sandizain.ru/vodoprovod-kanalizaciya/fanovyj-stoyak-zachem-on-nuzhen.html
- https://santech-info.ru/kanalizaciya/zachem-nuzhna-fanovaya-truba.html
