Как сделать печь булерьян своими руками: схема, чертеж и устройство и конструкция длительного горения – Обзор

Что понадобится, чтобы сделать конвекционную печь

Для изготовления долговечной печи, которая прослужит длительное время, необходимо использовать толстые листы металла. Рекомендуется купить сталь, которая предназначена специально для производства котлов. Ее главное преимущество – жароустойчивость. Она есть в специализированных магазинах. Дополнительно подготавливают следующие материалы:

  • листы стали (параметры 1000*2000 мм);
  • жароустойчивая сталь в 6 мм (размер 400*700 мм);
  • лист для заготовок 3,5 мм (он будет использоваться в качестве задвижки);
  • толстостенная труба;
  • небольшой отрезок металлической трубки;
  • усиленные петли, которые применяются для монтажа люка (через него загружается топливо);
  • металлические прутья;
  • асбестовый шнур.

Иногда в качестве основной камеры используют газовые использованные баллоны и другие емкости. Но материал не сможет выдержать высокую температуру. Для изготовления конвекционной печи нужно взять трубогибы, которые смогут сгибать толстые прутья. Дополнительно используют сварочный аппарат, болгарку, диски для резки и зачистки металла, электрическую дрель, сверла разного диаметра для стали, молоток и рулетку.

Асбестовый шнур

Дверца с заслонкой

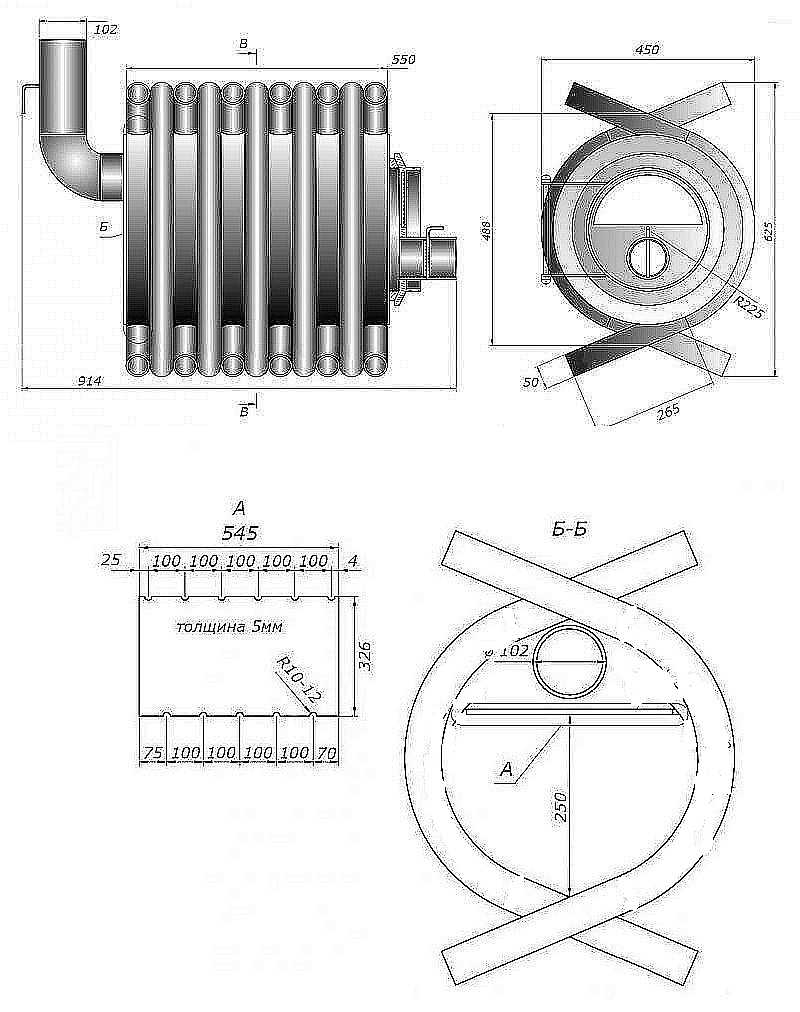

Чертёж

Теперь видимо стоит прояснить, из чего же состоит этот чудной бочонок, обнимаемый трубами. булерьян чертёж которого, всё же смогли воссоздать народные умельцы, не так уж сложен. Эта технологичная “буржуйка” вобрала в себя некоторые элементы разных печей: Основную топку, дополнительное пространство, для дожигания газов, образованных в процессе первичного сгорания (а точнее, горения-тления) топлива.

Далее к основным элементам следует отнести главные теплообменные элементы – изогнутые дугой отрезки труб. В них и происходит основной процесс конвекции. Трубы, как правило, двумя третями диаметра погружены в топку. Одновременно они являются частью стенок топки и контактируют непосредственно с жаром пламени. Есть варианты топок с колосником, когда стенкам теплообменника хотят добавить защиту от прогорания.

Верхняя часть топки, отделённая горизонтальной пластиной, от нижней части, позволяет дожигать газы, при поступлении туда дополнительного, подогретого воздуха. Поступает он через инжекторы. Расположение и место ввода в топку оных, может незначительно варьироваться.

Классический вариант буллера, имеет дверцу с поддувалом, оснащенным регулятором подачи воздуха дросселем и зольничком. Варианты могут быть с условной градуировкой подачи воздуха, огнеупорным стеклом, глазками контроля дожига газов и прочими разностями. На выходе, дымоход обязательно оборудован заслонкой с гарантированно открытым сектором в четверть сечения. Что обеспечивает надежный вывод угарных газов, кроме наверно случаев, явно аварийных.

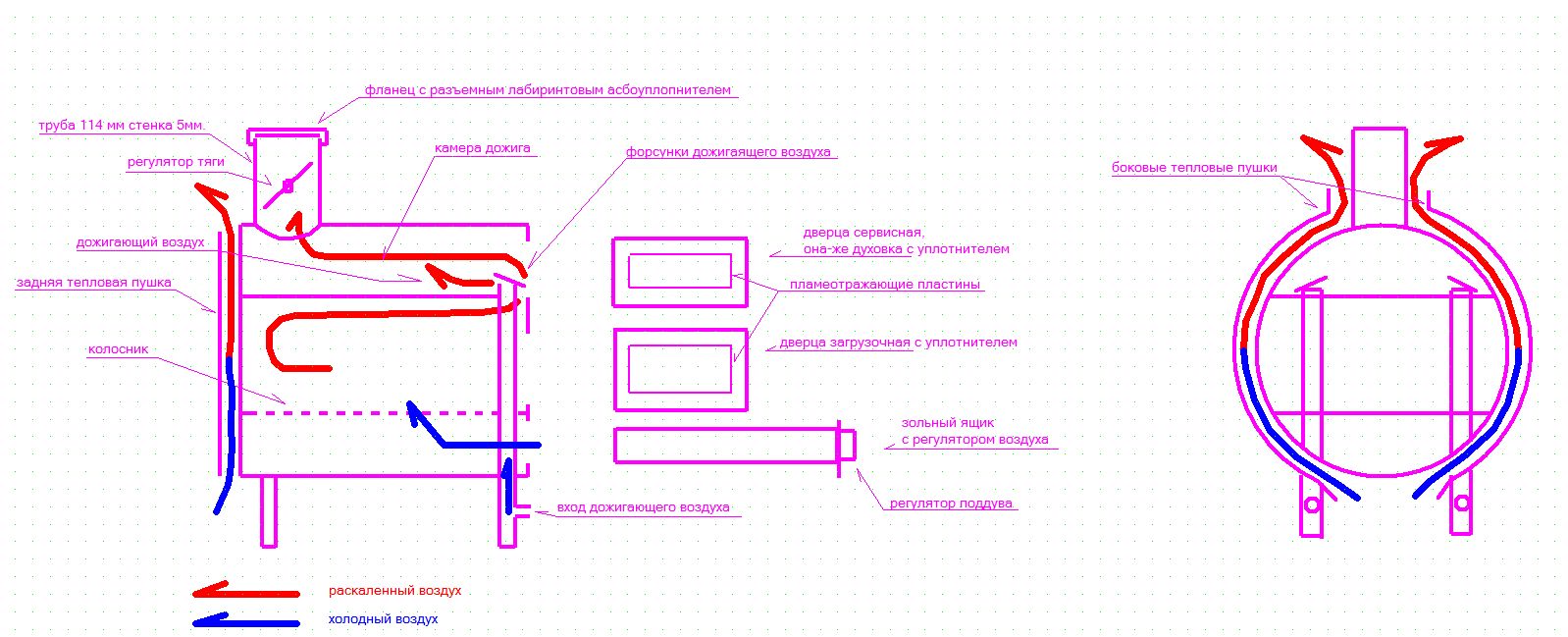

Булерьян в разрезе

Трубы дымохода обязательно оснащаются теплоизоляцией, так как это решительно важно для подобного типа печей. Оригинальные изделия, родом из Канады, оснащаются экономайзером. Он монтируется сразу после первого колена дымохода, на его вертикальную часть, и тоже участвует в дожигании продуктов газогенерации и окисления

Что довольно важно, это позволяет повысить КПД и помогает газам быстрее покидать дымоход. Не путать с дополнительными теплообменниками, которые устраивают на дымоходе, для нагрева воды или просто для дополнительного отбора тепло-калорий, про запас. Так называемыми аккумуляторами тепла, такие тоже бывают. Дымоход, а точнее его вертикальная часть, должна иметь достаточную длину, в зависимости от вашего строения. В среднем это около пяти метров. Но не стоит устраивать дымоход ниже, эта длина не обеспечит нужную тягу

Он монтируется сразу после первого колена дымохода, на его вертикальную часть, и тоже участвует в дожигании продуктов газогенерации и окисления

Что довольно важно, это позволяет повысить КПД и помогает газам быстрее покидать дымоход. Не путать с дополнительными теплообменниками, которые устраивают на дымоходе, для нагрева воды или просто для дополнительного отбора тепло-калорий, про запас

Так называемыми аккумуляторами тепла, такие тоже бывают. Дымоход, а точнее его вертикальная часть, должна иметь достаточную длину, в зависимости от вашего строения. В среднем это около пяти метров. Но не стоит устраивать дымоход ниже, эта длина не обеспечит нужную тягу.

Печь булерьян своими руками

До того как приступить к изготовлению, следует подготовить все необходимое.

Этап 1. Материалы и оборудование

Для создания печи потребуются следующие материалы:

  • листовая сталь толщиной 6 мм;
  • металлические трубы ?55-60 мм.

Также понадобятся соответствующие инструменты, к числу которых можно отнести:

  • сварочный аппарат, электроды к нему;
  • водный уровень;
  • струбцины;
  • лекала;
  • труборез;
  • маркер;
  • трубогиб;
  • шлифовальную машину;
  • уголок;
  • линейку.

После подготовки всего необходимого можно приступать к раскрою заготовок.

Этап 2. Раскрой заготовок

Шаг 1. Вначале трубы нарезаются на отрезки необходимой длины.

Шаг 2. Затем из металлического листа вырезаются заготовки овальной формы, которые будут использованы при изготовлении задней и передней стенок. Из остатков листа нарезаются ленты, с помощью которых закроются зазоры между трубками.

Шаг 3. Вырезается заготовка под V-образный поддон, формируются заслонки. Все, что осталось от металла, используется для входной/выходной труб и дверки.

Шаг 4. Трубки и полосы загибаются. Загиб для корпуса происходит по дуге, периодически сверяется калибр (длина каждой трубки должна составлять 120 см, а радиус – 22,5 см). Для этого потребуется трубогиб.

Входной и выходной патрубки загибаются при помощи того же устройства в кольцо. Если это по какой-либо причине невозможно, то они вырезаются из трубы большего диаметра.

Этап 3. Сборка конструкции

Вначале изготавливается корпус. Для этого нужно выполнить следующие действия.

Шаг 1. На ровной поверхности укладывается трубка (первая сзади), рядом размещается деревянный брус толщиной, равной диаметру согнутой трубки.

Шаг 2. На брус укладывается следующая трубка – ее края должны лечь поверх предыдущей. Рядом кладется второй брус с нахлестом относительно первого.

Шаг 3. В такой последовательности трубки укладываются в шахматном порядке до тех пор, пока не будет достигнут уровень фронтальной стенки.

Шаг 4. Трубки выравниваются и «схватываются» сваркой в местах соприкосновения.

В готовый корпус вваривается V-образный поддон, который будет разделять между собой камеры №1 и 2. Вначале «схватываются» точки соприкосновения наружной поверхности камеры с поддоном, после чего формируется сплошной шов по всей плоскости. Над входным патрубком (поддувалом) оборудуется перфорированная полочка.

Шаг 5. Далее зазоры между трубами закрываются металлическими полосами, нарезанными на предыдущем этапе работы. Конструкция кантуется из вертикального в горизонтальное положение, все соединения завариваются постоянными швами. Остается лишь сделать заднюю и переднюю стенки.

Инструкция по изготовлению передней стенки.

Шаг 1. Одна из овальных заготовок прикладывается к фронтальной части корпуса. Для точной подгонки обозначаются места обрезки.

Шаг 2. Затем в стенке проделывается отверстие под поддувало и наваривается патрубок для заслонки.

Шаг 3. Далее проделывается отверстие под дверку и приваривается короткий «воротник». Сама дверка должна представлять собой короткий цилиндр, имеющий двойные стенки. Дверка надевается на «воротник», для лучшей герметичности место сопряжения с корпусом обивается асбестовым канатом.

Шаг 4. Фиксация двери осуществляется посредством эксцентриковой защелки. Защелка будет фиксировать штырь, приваренный к наружной стороне плиты. С другой стороны дверки привариваются металлические петли.

Изготовление дверцы

Замок для дверцы

После сборки конструкция крепится к корпусу с помощью сварочного аппарата.

Касаемо задней дверки, то она должна представлять собой металлический круг с отверстием, проделанным под выходной патрубок (дымоотвод). Дверка приваривается к тыльной стороне корпуса.

Остается лишь приварить к нижней части печи четыре Г-образных опоры.

Этап 4. Как установить «булерьян» своими руками

Труба вводится в патрубок посредством муфтового соединения, стык дополнительно герметизируется асбестом. Труба от выходного патрубка выводится за пределы отапливаемого помещения согласно требованиям по установке дымоходов. Все, печь готова к эксплуатации.

Особенности установки покупной и самодельной печей

Рассмотрим некоторые особенности, которые необходимо соблюсти при монтаже печи. При размещении печи дома нет необходимости использования фундамента, но вместо него обязательно следует под корпусом печи расположить термостойкую подставку. Лучше это сделать следующим образом:

  • Расстояние агрегата от ближайшей стены должно быть не менее 1000 мм.
  • Рекомендуется покрыть ближайшую к конструкции стену огнестойкой штукатуркой (не обязательно).
  • В радиусе 1200 мм. от дверцы топки на половое покрытие необходимо расположить стальной огнеупорный лист.
  • Подставка должна быть расположена, по крайней мере, на 300 мм. во все стороны от печи.

Устройство и особенности горения

Фактически, печь Булерьян – это серьёзно модернизированный конвекционно-трубный воздушный котёл. Её принцип работы заключается в конвенциальном нагреве воздуха, циркулирующего по изогнутым трубам, вмонтированным в корпус. Для этого в её цилиндрический корпус вмонтированы синусоидально изогнутые трубы, выступающие из корпуса на треть от своей длины. По ним в процессе эксплуатации циркулирует воздушный поток: нагретый воздух уходит вверх, а снизу в трубы всасывается холодная воздушная масса.

В процессе горения за минуту через трубы проходит 4-6 кубометров воздуха, который нагревается до 110-130 градусов.

Топочное отделение разделено на две камеры, размещенные друг над другом. В основной камере прогорает топливо, из которого под воздействием высокой температуры выделяется угарный газ. Последний догорает в верхний камере, отделённой от срединной, чугунным колесником или стальной решёткой. Кислород для догорания угарного газа поступает из перегородки, расположенной над дверцей печи.

Но в верхней части угарный газ догорает не полностью, полное его догорание происходит в горизонтальном участке дымохода метровой длины, куда он поступает из топки. Это обязательная конструкционная особенность всех печей Булерьян. Здесь режим догорания газов немного замедляется за счёт их остывания.

После дымоход заворачивает вверх, где у оригинальных печей Bullerian размещён экономайзер, в котором угарный газ окончательно догорает. Благодаря экономайзеру КПД Булерьянов возрастает до 80%.

Булерьян из профильной трубы

Для изготовления конструкции подойдут профильные трубы размером 6 на 4 сантиметра, именно с таким диаметром установлены круглые трубы в оригинальной печке. Толщина металла в трубах не менее 3 мм. Больший диаметр потребует обильного количества дров для обогрева помещения и вызовет снижение КПД отопительной системы. Для изготовления каркаса можно использовать листы железа толщиной 5 мм. Способ изготовления конструкции из профиля полностью идентичен изготовлению такой же системы из круглых труб.

Схема и чертеж

При сваривании отопительной системы можно как изгибать, так и сваривать из заготовок, главное это соблюдать общее строение печи, чтобы она работала правильно. Ниже приводится схема печи Булерьян в разрезе из круглых металлических труб, вместо которых можно использовать и профильные.

Данный тип конструкции предполагает использовать изогнутые заготовки, что упрощает сборку цельной системы, но усложняет изготовление самих заготовок, так как не каждому хозяину по силам изогнуть профильные трубы.

Материалы

Для изготовления печи Булерьян необходимы следующие материалы:

  • Профильные трубы размером 60х40 мм, толщиной металла 3 мм в количестве 7 штук;
  • Листы железа толщиной 5 мм для обшивки скелета конструкции;
  • Железный лист для перегородки перед дымоходом толщиной 3-6 мм;
  • Отрезок трубы для дымохода не менее 120 мм;
  • Металлические материалы для дверцы, передней стенки, задней стенки (листы, ручка, круглая труба);

Вы можете дополнительно добавить различные детали во внешнюю часть системы, чтобы визуально печь приобрела более эстетичный вид.

Иинструменты

Для успешной и удобной работы необходимы следующие инструменты:

  • Болгарка и диски по металлу;
  • Сварочный аппарат;
  • Измерительные приборы – угольник, рулетка, линейка;
  • Трубогиб – при необходимости;
  • Маркер для разметки.

Пошаговая инструкция

  1. Сначала изготавливается 7 заготовок из профильной трубы, как того требует проект для конвекторного отопления:

    Заголовки из профильных труб

  2. Затем они свариваются между собой, для удобства можно применять лекала, соблюдайте правильную конвекцию, не перекрывая отверстия:

    Так они свариваются между собой

  3. Когда все семь труб будут соединены между собой получится вот такая конструкция:

    Свариваем все остальные трубы

  4. Затем наваривается корпус из листов железа и дымоход, внутри делается перегородка для дополнительного сгорания перед дымоходом, прикрепляется дверца с заслонкой:

    Навариваем листы металла

  5. Если всё сделать по инструкции, то в конечном результате получится вот такая конструкция:

Пример конструкции

Для наглядного понимания можно посмотреть данный видеоролик, в котором пошагово рассказывается как сделать Булерьян своими руками, с указанными размерами всех её частей:

Отличная конструкция, сделанная своими руками продемонстрирована и в этом видеоролике:

Не забывайте, что конструкции нужно устанавливать на высоте не менее 15 сантиметров от пола, для эффективной циркуляции воздуха и повышения КПД.

Устройство и принцип работы печи

На схеме устройство печи Булерьян выглядит следующим образом:

Устройство печи довольно простое. Внешне — это стальной цилиндр, из которого выходят изогнутые трубы, квадратной или круглой формы. Само устройство схоже с печью — калорифер, на основе которой, печь и была сделана изначально.

Вся работа печи Булерьян основана на принципе конвекции потоков воздуха. Корпус конструкции выполнен из стали в виде котла, за что некоторые называют печь котлом. Толщиной от 4 до 10 мм и покрыт термоустойчивой краской. Трубы изогнуты к центру и «утоплены» на 2/3 в корпус, составляя часть основного механизма печи. Внутри корпуса располагается двухъярусная топка, которая ничем не защищена и ее объем напрямую зависит от объема основного цилиндра. Перфорированным стальным листом топочная камера делиться на два яруса: нижний и верхний.

Общую площадь камеры, около 8%, занимает верхний отдел, в котором осуществляется, дожег летучих соединений, поступающих с нижней камеры (топки).

Дверца для топочной камеры, как и сам корпус, изготовлена из прочной стали, а в некоторых моделях в дверце присутствует вставка из жаропрочного стекла. Сама дверца имеет большие размеры, которые позволяют закладывать в печь большие дрова, а также закрывается плотно и имеет надежный замок, который не позволит дверке открыться во время топки. Расположенный на дверке регулятор подачи воздуха с подвижным дросселем (дымовая заслонка) позволяет регулировать силу тяги и выбрать подходящий режим работы печки, которых в этой модели два:

  • Режим растопки.
  • Режим медленного горения.

Первый режим позволяет быстро разогреть печь. В топочной камере устанавливается температура, а вырабатываемое тепло равномерно распространяется по всей отапливаемой площади.

Во втором режиме камера заполняется большим объемом дров, которые тлеют в результате настройки дымовой заслонки на минимальную подачу воздуха. При таком режиме одна закладка может тлеть 10-12 часов и при этом обогревать помещение.

Принцип работы у канадской печи такой: при растопке корпус печи нагревается и провоцирует высыхание холодного воздуха через трубы буллера. Проходя через трубы, воздух нагревается до высокой температуры и выходит вверх через выпускные отводы, благодаря чему происходит быстрый нагрев помещения.

Схема принципа работы печи Булерьян

Остывший воздух снова оседает на полу и опять же попадает в трубы. Говоря простым языком, круговорот воздуха происходит постоянно и, тем самым, прогревая полностью воздух в помещении.

Движение воздушных масс происходит за счет естественной конвенции и не вступает в контакт с огнем, проходя через трубы, благодаря чему сохраняет кислородное насыщении и комфортную влажность.

Печь длительного горения своими руками

Для наглядности того, как сделать устройство, лучше вооружиться соответствующими чертежами и видео инструкцией. В процессе изготовления печи Булерьян своими руками понадобится:

  • сварочный аппарат и болгарка;
  • ножницы по металлу;
  • трубы: 1-я толщиной 4 мм. диаметром 57 мм. и длиной 10 м.; 2-я труба диаметром 110 мм.; 3-я — 350 мм.;
  • уголок;
  • огнеупорный стальной лист толщиной 5 мм.;
  • стальной лист толщиной 6 мм.

1 шаг. Труба наименьшего диаметра разрезается на несколько кусков по 120 мм. С помощью специального инструмента трубы сгибаются под углом 160 градусов. Затем нужно сложить трубы загнутыми концами наружу и приварить по точкам соприкосновения.

2 шаг. В образовавшееся пространство привариваются уголки, которые в дальнейшем будут фиксировать всю конструкцию.

3 шаг. Для того чтобы обеспечить доступ кислорода, в первых двух трубах вырезаются инжекционные трубки.

4 шаг. Пространство между трубами закрывается металлическими полосками, вырезанными из подготовленного листа, и аккуратно приваренными к ребрам контура печи.

5 шаг. Этот шаг следует выполнить согласно чертежу. Посредством картонного лекала вырезаются две пластины с полукруглыми зазорами для труб. Пластины устанавливаются, не прикасаясь плотно к контуру котла – одна к передней его стенке, другая – к задней. Расстояние между листами должно составлять не менее 5 см. Таким образом, создается деление пространства на отдельные камеры.

https://youtube.com/watch?v=f2kPfaiW3A4

предназначенном для задней части агрегата,

7 шаг. Отрезать фрагмент трубы для будущего дымохода и монтировать его на заднюю стенку печи. Дымоотвод следует делать по чертежу в форме буквы «Т». Небольшой отрезок трубы необходимо вставить в заранее вырезанное отверстие. Внутри нужно поместить шибер подходящего диаметра.

8 шаг. Делается дверца округлой формы, на которую устанавливается трубка с шибером — аналог той, которая на дымоходе, только с цельным кругом. Для дверцы нужно приварить две петли для замка.

9 шаг. Для обеспечения герметичности необходимо сконструировать уплотнители на стенке и дверце: для этого сгибаются две стальные полоски и крепятся к поверхностям таким образом, чтобы при закрывании одна полоска помещалась в другую.

10 шаг. Предлагается следующий механизм замка: основные элементы — петля и задвижка с ручкой.При повороте задвижка цепляется за петлю, обеспечивая закрытие двери.

11 шаг.  Сделать варочную плиту можно, установив на поверхность агрегата металлический лист.

12 шаг. Коррекционная работа заключается в том, что необходимо зашлифовать все швы и покрыть их специальным клеем-герметиком. На этом этапе печь длительного горения готова. Можно приступать к выбору ее размещения.

13 шаг. Конструкцию необходимо разместить либо на металлических уголках, либо на подставке из кирпичей.

14 шаг. Установить дымоход к дымоотводу хомутами. Теперь можно приступать к эксплуатации печи.

Достоинства и недостатки канадской печи

По сути являясь той же «буржуйкой», булерьян имеет особенное очарование и шарм, не так ли?

Специфика использования печи «Булерьян» изначально предполагала соблюдение нескольких обязательных требований, которые впоследствии сделали агрегат известным во всём мире. Конструкция отопительного прибора должна была обеспечивать:

  1. Мобильность. Поскольку вырубка деревьев предполагает постоянное передвижение по лесу, печь для лесорубов постоянно перевозится с одного места на другое, а из транспорта в помещение переносится на руках.
  2. Компактность. Агрегат должен иметь конфигурацию и размеры, которые дают возможность установить прибор в небольших временных постройках.
  3. Безопасность. Поскольку эксплуатация булерьяна предусматривает установку отопительного прибора непосредственно в жилой зоне, то его конструкция должна исключать возможность просачивания угарных газов. Сделать это возможным удалось за счёт герметичной рабочей камеры и решения в пользу однодверной схемы. Немаловажен и тот плюс, что конфигурация корпуса препятствует случайному касанию к раскалённому металлу тела печи.
  4. Производительность. Использование принудительной конвекции даёт возможность прогреть помещение за рекордно короткое время. Это условие выполняется благодаря системе каналов, которые ускоряют воздухообмен.
  5. Возможность длительной работы. Конфигурация рабочей зоны и конструкция поддувала позволяет булерьяну работать несколько часов от одной загрузки топлива, причём в качестве горючего можно пользоваться дровами, корой, щепками, стружками и т. д. Топить печь углем не рекомендуется, поскольку из-за высокой температуры горения этого топлива металл корпуса перегревается и деформируется. Как следствие искривление геометрии прибора, не закрывающаяся топочная дверца, трещины в местах сварных соединений.
  6. Простота и надёжность. Разрабатывая конструкцию твердотопливного агрегата, инженеры учитывали, что он будет эксплуатироваться в удалённых от цивилизации местах. Для изготовления или ремонта канадской буржуйки не требуется специального оборудования или дорогостоящих материалов, а для эксплуатации печи новичком достаточно небольшого инструктажа.

Как видите, достоинства булерьяна были заложены в конструкцию ещё на этапе проектирования. Возможно, разработчики и не подозревали, что их детище станет настолько популярным и будет использоваться как в быту, так и на производстве. Конечно же, как и любая другая конструкция, конвекционная печь этого типа не лишена и некоторых недостатков. Прежде всего, заявленной производительности агрегат достигает только при использовании абсолютно сухих дров. При влажности топлива более 10% выделяющийся водяной пар препятствует поступлению воздуха и снижает интенсивность горения, что приводит к уменьшению КПД. Кроме того, как и любая буржуйка, булерьян совершенно не держит тепло — достаточно топливу прогореть, как температура в помещении начинает падать.

Модельный ряд печей типа «Булерьян» содержит множество видов, отличающихся по мощности и конфигурации

К минусам конструкции можно отнести и то, что работа печи предполагает газогенераторный режим работы, при котором дрова больше тлеют, чем горят. Этот процесс сопровождается повышенным дымообразованием, которое приводит к выбросу вредных веществ и отложениям дёгтя в дымовом канале. Нередко маслянистым веществом покрывается внешняя часть дымохода и близлежащие участки крыши, что абсолютно не прибавляет картине привлекательности

Немаловажно и то, что при установке печки выдвигаются дополнительные требования по теплоизоляции и высоте дымохода, иначе эффективность её работы будет снижена

Как видите, агрегат не лишён недостатков, на которые честно указывают как сами разработчики, так и владельцы. Тем не менее многочисленные достоинства булерьяна сделали этот обогреватель одним из самых популярных агрегатов на рынке компактного твердотопливного оборудования.

Особенности конструкции

Топка конструкции снабжена широкой герметичной дверцей с поддувалом в виде патрубка с заслонкой, являющейся дросселем. Возможность регулирования мощности — отличительная выгодная особенность этой разновидности отопительного прибора. Чтобы погасить печь, дроссель полностью перекрывается.

Стенки топки имеют вогнутые неровности. Трубы теплообменника как будто бы вдавлены в них ровно на 2/3 диаметра. Получившееся соотношение в 2/3 позволяет идеально распределять тепловую энергию: 70 % выделяется в трубы в режиме тления, 10% растекается по металлическому корпусу печи.

Под основным контуром, примерно на 1/4 высоты топки, располагается решетка из чугунных колосников. На аналогичном расстоянии (1/4 высоты топки) уже от верха конструкции в топку вмонтирована горизонтальная перегородка с отверстиями.

Для процесса тления предусмотрено пространство, отгороженное верхней перегородкой — дожигатель. Дым из дожигателя поступает в так называемую «чушку» — горизонтальный элемент дымохода длиной около метра. Сразу после изгиба дымохода в нем устанавливается дымовой дроссель — шибер, который предназначен для переключения мощности горения.

Над шибером располагается экономайзер длиной от 1.5 до 3 метров с термоизоляционным покрытием. В экономайзере происходит так называемый эффект перескока пламени, посредством чего дымовые газы окончательно догорают. Вспыхнувший здесь газ, по законам физики, пытается расшириться, но ограниченный объем конструкции препятствует этому, способствуя образованию газовой пробки. Постепенно процесс длительного горения снижается, и пробка остывает и рассеивается. Горение вновь набирает силу. Таким образом, конструкция Булерьяна автоматически настраивается на разные виды топлива и положение дросселя. Сверху может быть установлен металлический лист, служащий варочной плитой.

КПД дровяной печи в целом достигает 80%, но только с использованием экономайзера. Без данного элемента — 60%.

Положительные характеристики печи:

  • быстрый и равномерный нагрев помещения;
  • экономичность в расходе топлива;
  • топить агрегат можно не только дровами, но и строительными отходами;
  • несложный монтаж по чертежам;
  • КПД достигает 80%;
  • возможность использования печи в качестве варочной плиты;
  • долговечность и надежность.

Отрицательные характеристики печи:

  • необходимость утепления внешних труб;
  • необходимость большого пространства дома под агрегат;
  • вследствие неполного сгорания топлива возникает необходимость продлевать трубу на высоту до трех метров от верхнего края контура печи;
  • неприятный запах в помещении дачи или дома.

Виды

Для отопления

По способу работы выделяют два вида:

  • с водяным контуром. Безупречно подходят для частных домов. Специфика работы печей заключена в нагреве жидкости (чаще это вода, реже антифриз), курсирующей по системе отопления, она и прогревает дом. 90% энергии горения уходит на нагрев жидкости и только 10% на воздух.

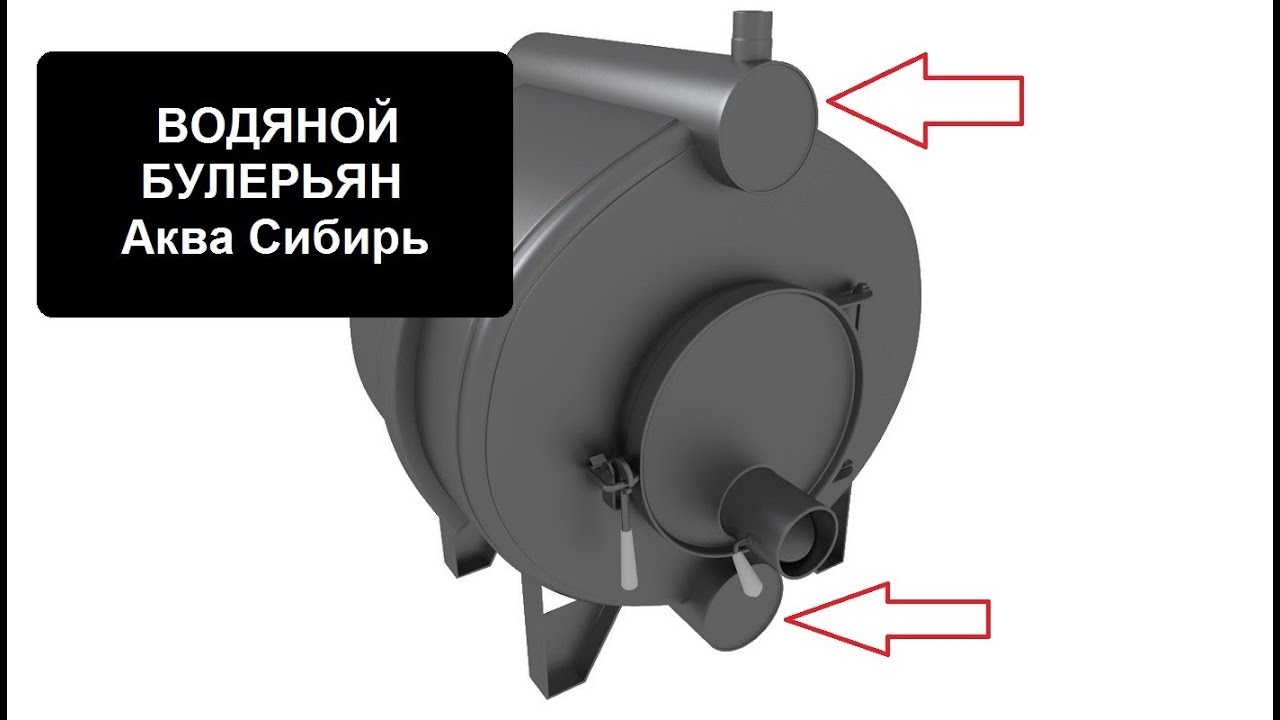

    Водяной булерьян

  • конвекционный тип, нагревают воздух, равномерно расходящийся с помощью воздуховодов по помещениям.

    Стандартная модель

Достоинства отопительной печи Булерьян:

  • нагрев большого объёма;
  • равномерность прогревания;
  • копоть и дым не поступают в помещение;
  • компактность размеров;
  • стремительный нагрев;
  • экономичность.

С варочной поверхностью

Для помещений жилого назначения выпускается печи с удобной модификацией – поверхностью для варки. Печь Булерьян с варочной поверхностью применяется в целях:

  • обогрев площади до 150 м2;
  • готовка и подогрев еды, кастрюля вместимостью 6 л закипает в течение 30 минут.

Для достижения результативности отопления их рекомендуется монтировать в помещениях без перегородок. Точка установки должна обеспечивать конвекцию воздуха. Подходит такой Булерьян для дачи просто идеально.

Модель с варочной поверхностью (VESUVI)

Печь Бренеран АОТ-6 тип 00

Конструктивно имеют ряд особенностей:

  • 2-х камерную структуру – в одной совершаются газогенерационные процессы, в другой производится дожигание газообразной смеси.
  • Инжекторы – в каналах конвекционных потоков монтируются дожигатели для увеличения КПД оборудования.
  • 2 режима работы. Функционируют они в виде генерации горючего газа и как обычная печь. При втором типе на варочной поверхности может готовиться еда.
  • Продуктивность – оборудование способно нагреть площадь до 150 м2. На одной загрузке печь проработает до 6 ч.
  • Рабочий принцип – применение газогенерационных процессов. В результате горения проистекает окисление топливной массы – это генерирует CO. Он попадает в камеру дожигания, что увеличивает количество получаемой тепловой энергии.
  • Нагрев происходит за счёт конвекции – воздух поступает из помещения за счёт труб, располагающихся на 2/3 в топке – это и даёт быстрый нагрев. Нагретый воздух поступает почти мгновенно.

Варочно-отопительные печи на дровах Булерьян подойдут для индивидуальных домов, в особенности при недоступности природного газа или электрической энергии.

Достоинства печи Bullerjan

  • характеризуется простотой монтажа;
  • требует минимального времени на то, чтобы полностью обогреть помещение;
  • функционирует на любом виде твердого топлива;
  • работает в автономном режиме;
  • отдает тепло равномерно;
  • отличается экономичностью и простотой эксплуатации;
  • требует для работы минимального расхода используемого топлива;
  • рассчитана на обогрев помещений различных объемов – от 100 до 1000 куб. м;
  • предоставляет возможность контроля за процессом горения, что позволяет добиться высоких значений КПД;
  • подходит для использования в помещениях любого типа;
  • обеспечивает эффективное отопление на одной закладке горючего в течение 12 часов.

Плюсы и минусы котла

Особенности установки покупной и самодельной печей

Рассмотрим некоторые особенности, которые необходимо соблюсти при монтаже печи. При размещении печи дома нет необходимости использования фундамента, но вместо него обязательно следует под корпусом печи расположить термостойкую подставку. Лучше это сделать следующим образом:

  • Расстояние агрегата от ближайшей стены должно быть не менее 1000 мм.
  • Рекомендуется покрыть ближайшую к конструкции стену огнестойкой штукатуркой (не обязательно).
  • В радиусе 1200 мм. от дверцы топки на половое покрытие необходимо расположить стальной огнеупорный лист.
  • Подставка должна быть расположена, по крайней мере, на 300 мм. во все стороны от печи.

Преимущества и недостатки печи

Преимущественными характеристиками печи являются следующие:

  • Она быстро и равномерно прогревает помещение.
  • Ее просто установить, эксплуатировать и обслуживать.
  • Высокий КПД — 85%.
  • Минимальная затрата отопительного материала.
  • Самый долгий период работы на одной закладке топлива.
  • Универсальное назначение. Печь может быть использована для любых помещений и теплиц.

Как бы ни были хороши преимущества отопительной печи Булерьян, имеет она и недостатки:

  • Этот вид печи может работать только на одном виде топлива — на дровах.
  • Модель нуждается в понижении пожароопасности, для чего необходимо утеплять трубу дымохода.
  • Горящая пыль на корпусе печи вызывает весьма неприятный запах.
  • При топке печи, в трубе собирается едкий конденсат, который необходимо регулярно удалять.

Как уже говорилось, котел Бурельян работает только на древесном топливе, но к этому виду можно отнести и брикеты торфяные и дровяные, а также пеллеты. Предпочтительней использовать крупное топливо, даже массивные чурки. Если правильно настроить дымовую задвижку, то топливо будет гореть медленно, отдавая тепло и не требуя дополнительных закладок.

Печь длительного горения Булерьян считается самым выгодным вариантом для отопления помещений. Конструкция печи весьма проста, и если проявить желание, то ее можно сделать кустарным способом.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
