Как сделать Плитный фундамент своими руками: Пошаговая инструкция для дома и бани

Выбор материалов для монолитного бетонного основания

Выбор типа фундамента

Перед тем как приступить непосредственно к строительству бани своими руками, необходимо произвести несложные расчеты и выбрать материал для возведения стен. От того какой материал применяется для строительства бани будет зависеть тип фундамента. Если стены будут кирпичные или блочные, то понадобится ленточный фундамент.

• Земля под баней садовая, лесная или жидкая (болотная) – фундамент монолитный ленточный.
• Земля состоит из мелкого гравия, крупнозернистого песка, суглинка или глины – фундамент столбчатый.
• Грунт состоит из кварцевых, скалистых пород или плотного мелкозернистого песка – любой вид фундамента.
• Когда почва позволяет возводить столбчатый фундамент, то лучше остановиться на этом типе. Его строительство отнимет у вас меньше времени и сил, а также материальных затрат.

https://youtube.com/watch?v=YgndD2vtMHg

Фундамент

Возведение фундамента – одно из самых ответственных действий при строительстве здания. На фундамент оказывают влияния многие природные факторы: грунтовые воды, сезонные осадки, подвижные водонасыщенные грунты. Любое самое лучшее строение не простоит и пары лет, если будет установлено на ненадежном основании. Правильно выбрать и построить фундамент – значит обеспечить вашему дому твердую опору, которая будет выполнять свои функции в течение нескольких десятилетий.

В современном домостроении используются различные виды фундаментов, выбор которых зависит от многих факторов. Это – климатические условия; характеристики грунтов, на которых строится дом; размеры здания; используемые при строительстве стен и несущих конструкций материалы; некоторые другие факторы. Все это определяет выбор конструкции основания для конкретного дома.

Монолитный (Плавающий)

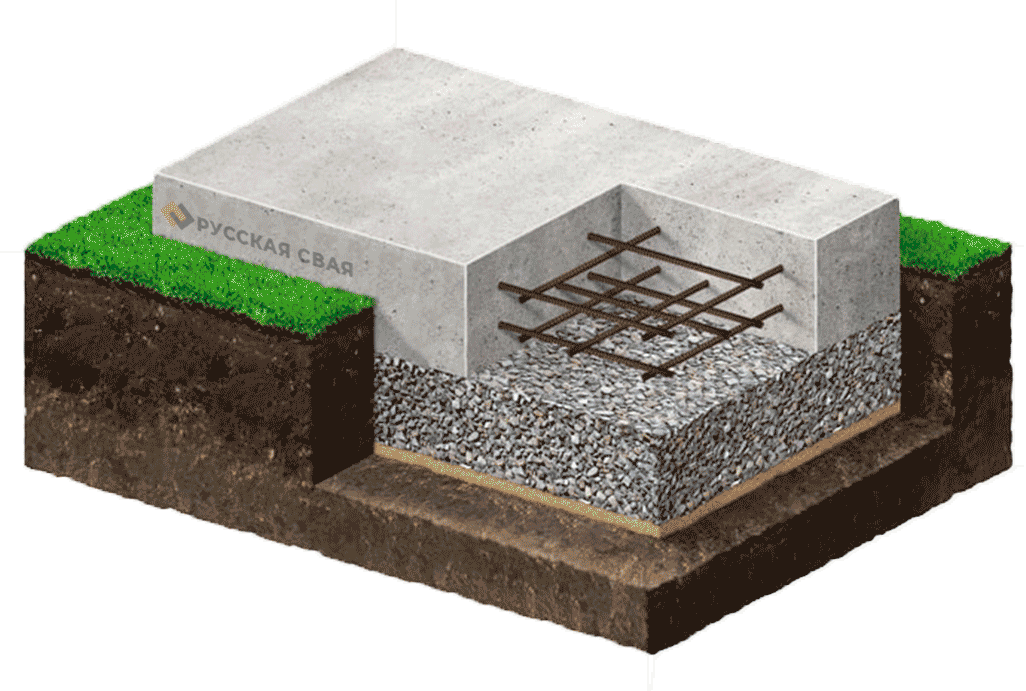

Монолитный фундамент – это железобетонная плита, в которой арматура и бетон, образуя единое целое, определяют надежность и высокую несущую нагрузку. Плита может быть различной высоты, закладывается над поверхностью земли (без заглубления), возводится при высоких грунтовых водах или на слабых грунтах.

Такое основание является довольно подвижным, но при этом обеспечивает равномерное распределение нагрузки. Даже испытывая колебания, такая плита уберегает дом от проседания и нарушения геометрии.

Ленточный

Ленточный фундамент считается одним из самых надежных и подходит для большинства типов грунтов. Сооружается для зданий с любым весом – несущая способность корректируется путем увеличения ширины и высоты ленты. Также именно это основание применяется в проектах домов с подвальными помещениями и цокольные этажами, большинство других фундаментов не обеспечивают этой возможности.

Основание ленточного фундамента представляет собой замкнутую по контуру ленту, монирующуюся под всеми стенами по периметру будущего строения.

Свайно – винтовой

В частном строительстве основание на винтовых сваях выбирается для деревянных или каркасных построек с легкой крышей. Также такой фундамент используется для строительства домов на участкеах сильнопересеченной или часто заливаемой местности.

https://youtube.com/watch?v=YCcGh2abvLI

Конструктивно – это полые железные трубы с буром на нижнем конусовидном конце для ввинчевания в землю. Установленные столбы связываются ростверком либо нижними рядами сруба. В результате нагрузка от здания, распределяется по всему свайному полю.

Буронабивные сваи

Буронабивные сваи – один из видов свайного фундамента. В этом случае осуществляется установка свай посредством бурения скважин в земле с последующим их армированием и бетонированием. В результате получается прочное монолитное основание, способное выдержать нагрузки не только от возведенного здания, но и от боковых грунтов.

Буронабивной фундамент используется на болотистых, слабых почвах, где плотный грунт находится на глубине более метра и на участках со сложным рельефом.

Столбчатый

Столбчатый фундамент имеет необходимую степень прочности, при этом для его возведения необходимо минимальное количество ресурсов. Строительство основания на столбах актуально для домов с легким стеновыми конструкциями, такой фундамень хорошо подходит для строительства деревянного дома.

Конструктивно основание этого типа представляет собой достаточное количество заглубленных в грунт опор, которые монтируются под всеми углами строения, а также в местах примыкания внутренних несущих стен и перегородок.

Армирование

Толщина и схема размещения используемых металлических прутьев по аналогии с другими параметрами фундамента обосновываются расчетом.

В стандартном исполнении армированный каркас монолитной фундаментной плиты представляет собой две соединенные клетчатые сетки с частотой ячеек от 100 до 300 мм. Конструкция собирается из рифленых прутьев с классом стали AIII с сечением не менее 12 мм (меньший диаметр допустим только для вертикальных элементов каркаса) и укладывается с отступом от края и низа будущей плиты не менее 5 мм.

Для соединения поперечных и продольных элементов используется проволока или пластиковые хомуты.

Скреплять элементы с помощью сварки категорически не рекомендуется из-за требований к каркасам нагружаемых ж/б конструкций, погруженных в землю или контактирующих с грунтом (жесткие соединения быстрее разрушаются под весовыми и коррозийными нагрузками).

Ряды каркаса собираются из цельных элементов, располагаемых с равным интервалом. Исключение делается для участков плиты, в будущем воспринимающих нагрузку несущих стен, в ряде случаев усиливаемых двойным рядом прутьев.

Армирование плитного фундамента занимает много сил и времени, данные работы не рекомендуют проводить в одиночку.

Для обеспечения требуемого отступа в 5 мм под нижнюю сетку укладывается специальные пластиковые подставки.

Также на этапе армирования плиты учитывается необходимость заложения вертикальной арматуры для связки с каркасом колонн или несущих стен (актуально при планировании последующей заливки монолитных вертикальных конструкций здания).

В целях экономии при возведении не тяжелых домов из дерева и легких бетонов можно использовать схему устройства фундамента без сплошного армирования, применяя армирование арматурой только в местах несущих стен, по остальной плащади применяется металлическая сетка 10 на 10. Смотрите на этой схеме.

Фундамент для ограждения из металлопрофиля своими руками

Процесс качественного строительства ограждений включает в себя предварительную укладку надежного основания — фундамента. Это одна из самых ответственных частей работы, потому что только правильно залитый по всем нормам и стандартам бетон сможет удерживать несущую конструкцию и полотно ограждения в первозданном виде длительный срок, не лопаясь и не перекашиваясь. Фундамент для забора из профлиста лучше всего делать ленточный, который идеально подходит для такого типа конструкций. Процесс укладки такого основания отличается от столбчатого, или другого типа.

Сведения о ленточном типе фундамента

Очень часто при самостоятельном возведении забора выбирают такой тип основания, так как он является мелко заглублённым, материалы доступны, а сам процесс укладки не требует специальных навыков.

Забор из профнастила с фундаментом будет противостоять:

• проседанию и подъёму уровня земли под влиянием естественных процессов движения пластов почвы;
• подмыванию основания грунтовыми водами;
• проседанию под воздействием собственного веса ограждения;
• изгибу и кручению от парусного эффекта сплошного полотна ограждения;
• деформации грунта от вибрации (вблизи автомагистралей и железных дорог).

Ленточный фундамент для ограждения — это беспрерывная армированная лента из бетона и арматуры с поверхностным типом залегания, основой, которой должен быть бетон выше марки М200 (В15).

Отличительные качества монолитно-ленточного типа основания

• заливается по песчаной подушке в предварительно обустроенную опалубку;
• армируется арматурой (диаметр может составлять 8 -10 мм);
• имеет высокие несущие показатели;
• сопротивляемость к различного рода нагрузкам;
• опалубка из ламинированной фанеры обеспечивает гладкую поверхность бетона, которую можно в дальнейшем окрашивать.

От веса несущей конструкции забора зависит и размер основания под него. Чем больше вес – тем больше основание, например, для тяжелых сварных конструкций из металла полоса бетона должна быть большой и широкой, а фундамент под забор из профнастила можно сделать уже, но глубже. Это обеспечит максимальное противостояние давлению ветра.

Различные варианты размеров ленты бетона и арматуры

Обустройство ленточного основания под ограждение из профильного листа

• 1. Для того чтобы сделать фундамент для забора из профнастила необходимо на размеченной территории выкопать траншею шириной 30 – 80 см. Глубина траншеи напрямую зависит от ряда факторов: устойчивость (сыпучесть) грунта, климатические условия области, вес будущей постройки, наиболее надежно заглубление на 60 – 80 см.
• 2. Далее делаем подушку из гравия и песка (1/3 всего объёма), которую обильно проливаем водой и утрамбовываем.
• 3. Армирование – укладываем арматуру (обычно с сечением 1 – 1,2 см) на кирпичи или другие опоры таким образом, чтобы арматура была на расстоянии от дна не менее 5 см. Первые несколько прутов устанавливаем на кирпичи, отступая от стены траншеи на 8-10см, последующие интервалы должны составлять 40 см. При этом укрепляем поперечные и вертикальные столбики, на них, не доходя до верхнего края основания 5-8 см, фиксируем две верхние арматуры и связываем их с поперечными. В итоге арматура должна образовать прочный каркас.

• 4. Мастерим съёмную опалубку. Для этого используем обрезную доску (толщина 25мм): сколачиваем щиты такого размера, чтобы верх бетонного основания был выше уровня грунта не менее чем на 30см, готовые щиты собираем в сплошной короб. Опалубку надежно фиксируем и устанавливаем распорные бруски, подсыпая землю.
• 5. Опалубку заполняем раствором бетоном. Если в качестве столбов-опор используются профильные трубы, то их надо установить и выровнять по уровню до заливки. Для опорных столбов лучше всего при помощи ручного бура или садового бура делать дополнительные ямы более широкие и глубокие (на 40 см).

Заливание бетонного раствора в опалубку

6. Бетон становится прочным на 70% в течении недели, после чего опалубку можно снять и приступить к последующим этапам возведения ограждения из металлопрофиля.

Готовое ленточно-свайное основание

Забор из профнастила на ленточном фундаменте – один из самых дорогостоящих видов основания для таких оград, он обеспечит безопасность вашей жизни, сведет к минимуму затраты на реконструкцию и ремонт забора, будет гарантией надежности и долговечности.

Глубина фундамента под баню из блоков

Глубина закладки фундамента напрямую зависит от:

• Вида основания;
• Высоты строения;
• Глубины залегания грунтовых вод;
• Наличия подвального помещения.

Если выбор сделан в пользу монолитной плиты, достаточно глубины 0,4 – 0,5 м. Ее конфигурация и площадь напрямую зависят от внешнего вида и характеристик возводимого строение. Наземная часть может быть всего 10 – 15 см. Ширина и длина основания должна быть на 8 – 10 см больше, чем строение.

При выборе столбчатого основания глубина закладки фундамента составляется 0,3 – 0,5 м. Ширина ям под столбы не должна значительно превышать их диаметр.

Как же сделать плиту фундамента своими руками?

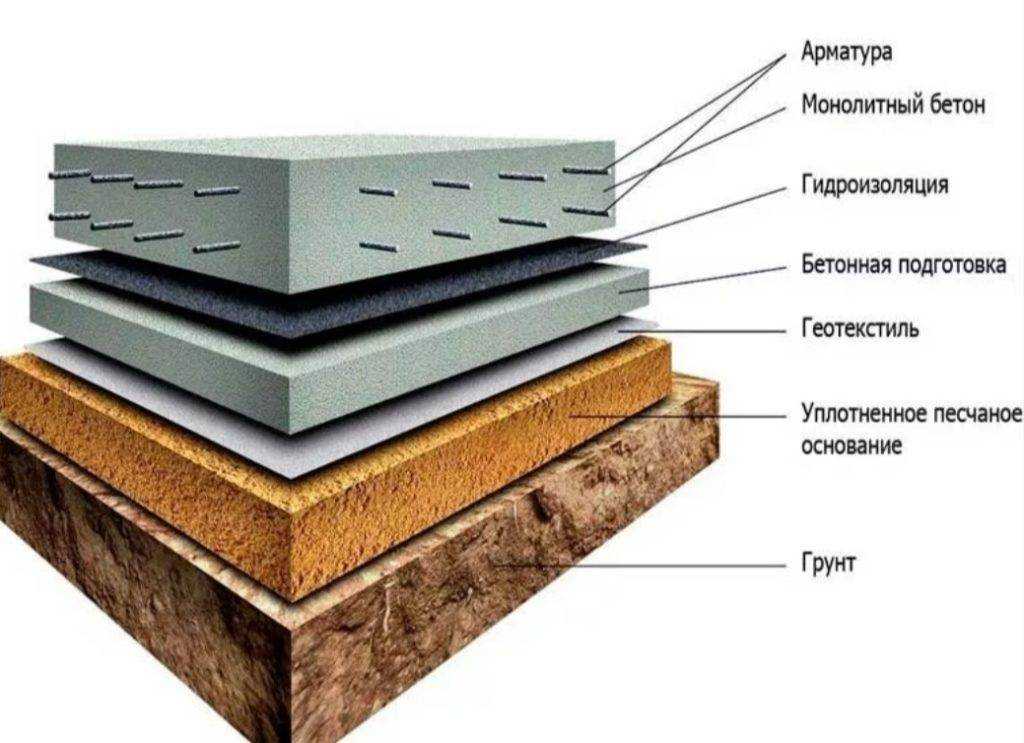

Принцип такой: вырывается котлован, дно выравнивается, засыпается подушка из песка и щебня, все это трамбуется, ставится опалубка, вяжется арматура, заливается бетон, после застывания опалубка снимается – все, фундамент готов. Теперь подробнее:

1. Начинать нужно с исследования грунта на участке. Это необходимо для определения толщины песчаной подушки.
2. Далее надо расчистить площадку от растительности на несколько метров больше, чем будущий фундамент. Это обеспечит свободный доступ к нему во время строительства.
3. Разбивается площадь будущей постройки и выносятся осевые линии. При близости к поверхности грунтовых вод, производится дренаж площадки.
4. Толщина монолитной плиты и глубина ее заложения рассчитываются индивидуально. На это влияют такие факторы как состав грунта, климат, грунтовые воды, вес будущей постройки и т.д. Для такого рода расчетов лучше обратиться к специалистам.
5. Когда проект готов, начинаем выемку грунта до заданной в проекте глубины. Дно тщательно выравниваем. Далее проверяем горизонтальную плоскость с помощью уровня. Если все ровно, приступаем к следующему этапу.
6. Застилаем дно геотекстилем (Мегаизол или Дорнит) и засыпаем площадку песком. Затем его трамбуем.
7. Прокладываем еще один слой геотекстиля и засыпаем щебнем. Он тоже трамбуется. Обычно толщина получившейся подушки составляет 20-30 см.
8. Далее расстилается слой гидроизоляции, швы которого обязательно спаиваются между собой. Обычно этот слой делается на полметра длиннее по периметру, чем основание будущего фундамента. Эти края потом заворачиваются и припаиваются к торцу получившейся плиты.
9. Прокладка теплоизоляции из экструдированного пенополистирола этап опционный. Слой теплоизоляции фундамента позволит в будущем существенно сэкономить на отоплении. Сверху пенополистирол необходимо накрыть пленкой из полиэтилена.
10. Следующий этап – армирование будущего фундамента. Вяжется арматура в два уровня и ставится на весь этот «сэндвич». Как правильно это сделать, мы поговорим далее.
11. Ставится опалубка. Она собирается из прочных строительных досок. Так как давление бетона на опалубку будет велико, то по бокам, между стенкой котлована и боковиной опалубки, через каждые 50-70 см ставятся распорки.
12. Заливается необходимый объем бетона. Как он рассчитывается, поговорим позже.
13. Если заливка происходит в осенью или зимой, опалубку утепляют пенополистиролом и сверху накрывают рубероидом. Таким образом бетон не замерзает. Потом эту изоляцию можно оставить.
14. Через несколько дней опалубку можно убирать, а края гидроизоляции завернуть и запаять.
15. Строить дом на этом фундаменте можно начинать через 3-4 недели, когда бетон наберет 70-80 % своей прочности.

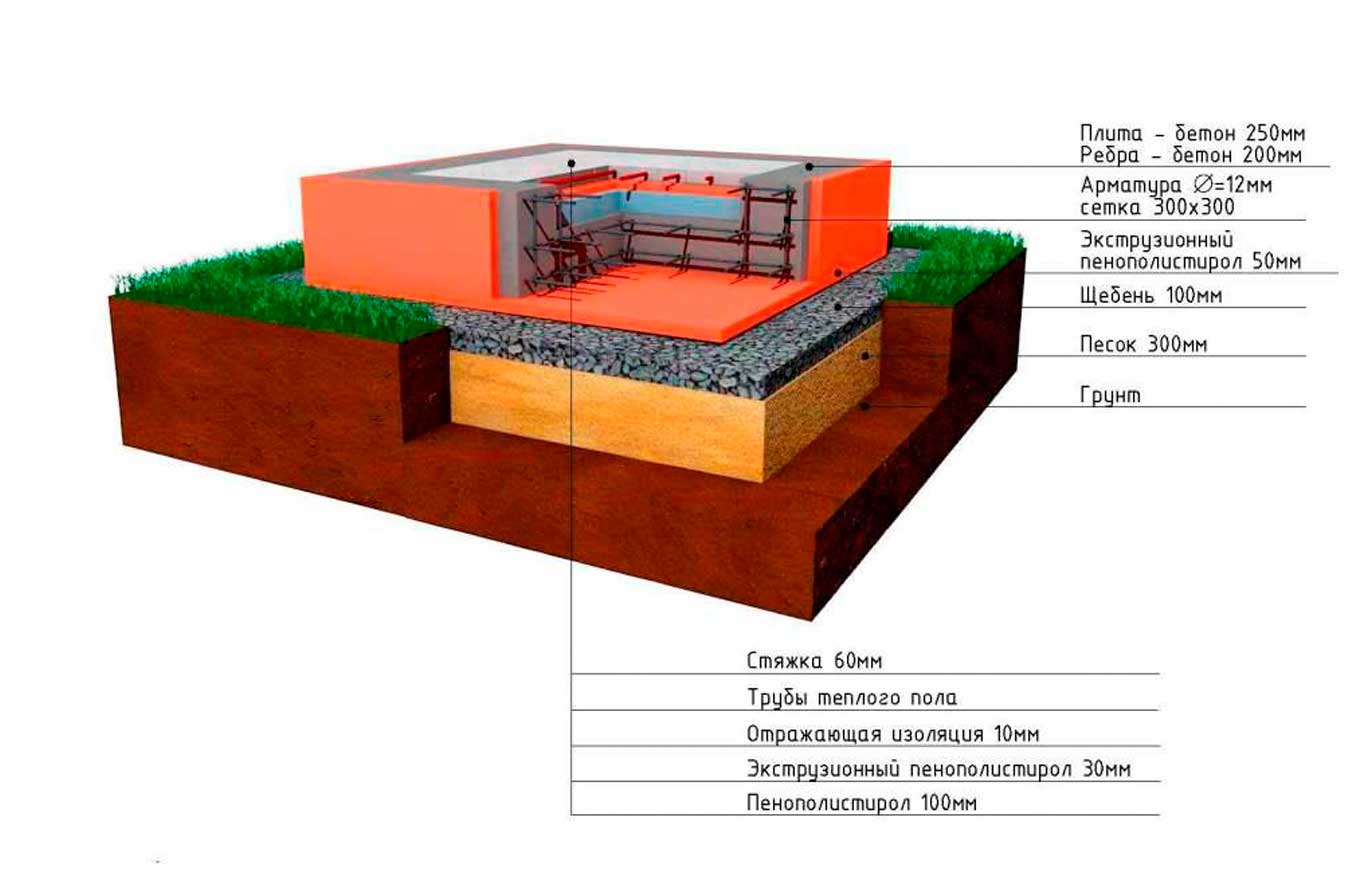

Иногда на нижней стороне плиты делают ребра жесткости. Они придают плите прочности и препятствуют ее сдвигам по горизонтали.

Также существуют так называемые шведские плиты. Это утепленная плита, обладающая энергосберегающими свойствами. При ее заливке используются новейшие материалы и инновационные технологии. Принцип в том, что в плиту в процессе монтажа встраиваются все коммуникации и системы теплых полов.

Она обходится дороже в производстве, но окупается потом в процессе эксплуатации дома. В России популярность такой технологии растет, но еще очень мало строительных компаний, обладающих достаточным опытом в этой сфере.

Подготовка котлована

Глубина, на которую необходимо заложить плитный фундамент, зависит от вида грунта на вашем участке.

1. Если грунт состоит из плотных пород, то по разметке следует выкопать котлован глубиной до 50 см.
2. Когда на участке доминируют слабые породы грунта или торф, их необходимо снять. На таком участке глубина котлована должна составлять метр и более.
3. Дно готового котлована выравнивается по горизонтальной плоскости.
4. Для рытья котлована желательно использовать спецтехнику, так как копать его своим руками намного дольше и тяжелее. Вручную подравниваются стены, дно фундамента и те изъяны, которые останутся после экскаватора.
5. Если спецтехника на некоторых участках выкопает глубже, чем предполагалось, не следует засыпать в ямы тот же самый грунт, лучше засыпать песок, так как он не дает усадку.
6. Дренажная система и отвод воды должны быть спланированы и выкопаны заблаговременно с учетом возможных перепадов высоты.

Для нормального функционирования дренажа нужно сделать небольшой перепад в сторону отвода воды.

Выбор фундамента для бани.

Выбирая, какой фундамент лучше для бани, необходимо учитывать три фактора:

• массогабаритные характеристики строения;
• геологические условия на участке — наличие склона, тип грунта и его несущая способность, глубина промерзания и уровень грунтовых вод;
• бюджет, отведенный на строительство.

В большинстве случаев оптимальным вариантом будет ленточный фундамент под баню. Разная глубина ленточного фундамента позволяет строить в любых грунтовых условиях — на стабильной почве рационально возведение мелкозаглубленной ленты (углубленная на 30-80 см), в пучинистой почве — ленты глубокого заложения (опорная подошва на 20-30 см. ниже глубины промерзания грунта).

Винтовой фундамент для бани из сруба состоит из обвязанных ростверком стальных свай, лопасти которых вскрывают поверхностный пласт почвы и опираются на твердый глубинный грунт. Преимущества такого варианты — невысокая стоимость, быстрые сроки монтажа (устройство фундамента под баню занимает 2-3 дня) и надежность.

Фундамент под баню какой лучше.

Мелкозаглубленный ленточный фундамент для бани.

Хороший аналог для возведения легких строений (сруб, каркасные панели — площадь от 3x3 до 6x6 м) — баня на опорно-столбчатом фундаменте. Чтобы поставить баню из сруба на столбах, почва на участке должна быть не склонной к горизонтальным сдвигам, в противном случае велик риск опрокидывания опор. Столбы могут быть монолитные (забетонированные асбестовые трубы) либо сборные (из ФБС блоков).

В сложных грунтах — подвижных, пучинистых и низкоплотных, нужна фундаментная плита. Это монолитная конструкция из железобетона толщиной 30-50 см, размеры которой соответствуют площади здания. Плита — надежный и долговечный фундамент для каркасной бани либо сруба, однако ее стоимость выше остальных аналогов.

Сбор характеристик и расчет фундамента.

Далее нужно рассчитать нагрузки, которые будут передаваться фундаментом на почву. Расчет нагрузок выполняется по следующему алгоритму:

1. Расчет массы здания — отдельно высчитывается и суммируется вес кровли, перекрытий и стен, посредством умножения их площади на удельный вес стройматериала (табличные данные).
2. Расчет снеговых нагрузок — площадь кровли множим на вес м 2 снегового покрова в вашем регионе.
3. Расчет эксплуатационных нагрузок (мебель, печь, облицовка стен) — множим площадь цокольного перекрытия на усредненную нагрузку в 100 кг.
4. Расчет совокупных нагрузок — суммируем полученные данные и добавляем запас надежности, умножив сумму на 1,2.

Осталось определить опорную площадь фундамента, умножив его периметр на ширину, и произвести расчет нагрузки на 1 см 2 почвы.

Для примера: стандартная ширина ленты под стены из сруба — 30 см, под баню площадью 6x6 м (периметр 24 м) ее опорная площадь составит — 240*30 = 7200 см 2. под здание 3x3 — 3600 см 2. под баню 3x4 — 4200 см 2. и так далее. Теперь нужно поделить совокупные нагрузки на опорную площадь и сопоставить полученную величину с сопротивлением 1 см 2 почвы, если результат превышает несущую способность потребуется увеличить площадь опирания фундамента на грунт, добавляя ширину ленты либо диаметр столбов.

Свайно-забивной фундамент

Для обустройства точечного фундаментного можно использовать технологию забивки свай в грунт. К наиболее экономичным вариантам относится установка свай из асбестовых труб, которые затем заполняются бетонным раствором минимум на 1/3 высоты. Такой фундамент подойдет так — же для достаточно легких строений. Пошаговая инструкция по обустройству столбчатого фундамента из асбестовых труб — здесь.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Мощный точечный фундамент можно создать из готовых железобетонных свай, на нем допускается возводить постройки в два — три этажа. Но обустройство такого основания финансово затратное мероприятие – сваи из железобетона достаточно дорого стоят, требуют применения механизмов или спецтехники для погрузочно-разгрузочных работ и установки.

Забивные сваи устанавливаются по наружным углам будущей бани, в местах стыков внутренних перегородок, под косяками дверных проемов, по линиям стен с шагом не более 2 метров. Под каждую сваю бурится или выкапывается отверстие заданной глубины, на дне утрамбовывается песчаная подушка. Сваи устанавливаются в отверстия строго вертикально и бетонируются снаружи.

К преимуществам свайно-забивных фундаментов относится относительно небольшой объем земляных работ и высокая скорость обустройства. Данный вид фундамента подходит для любых грунтов, включая подвижные.

Укладка бетона

До начала бетонных работ необходимо предусмотреть подвод инженерных коммуникаций в помещение бани. Для этого в опалубке устанавливаются металлические гильзы для прохождения сантехнических труб и электрических кабелей.

Опалубочные щиты перед укладкой бетона покрываются отработанным машинным маслом или солидолом.

Укладывать бетонную смесь лучше всего сразу в один день целым массивом. Бетон при укладке обязательно уплотняют при помощи строительного погружного вибратора или штыковой лопаты. Верхнюю часть монолитной плиты разравнивают и заглаживают до получения ровной горизонтальной поверхности.

Технические особенности

Достоинства и недостатки

Плюсы плиточного фундамента:

Расширенные возможности на грунтах со сложной геологией, которые для ленточного основания не подойдут из-за низкой несущей способности и высокой пучинистости. Однако на явно заболоченных грунтах с сильной просадкой окажется неэффективен, уступая свайному с основой гораздо ниже глубины промерзания. Плотные монолитные фундаменты подойдут для строительства тяжелых многоэтажных сооружений. Профессиональные расчеты распределения сил позволят сэкономить при проектировании многоквартирных домов. Минимум усилий по обустройству фундамента. Земляные работы невелики, так как заглубленная часть небольшая. Однако при проектировании очень тяжелых или больших по площади сооружений это преимущество будет зыбким и начнет проигрывать ленточным основаниям.

Фундаментная плита является хорошей основой для пола первого этажа или цоколя

Это важное преимущество. При хорошем утеплении пол становится сразу теплым. В многослойной плите можно смонтировать водяной подогрев

Плита не является строительным объектом повышенной категории сложности. Выкапывание котлована, заливку бетона, вязку арматуры можно провести своими руками. Навык приходит быстро

В многослойной плите можно смонтировать водяной подогрев. Плита не является строительным объектом повышенной категории сложности. Выкапывание котлована, заливку бетона, вязку арматуры можно провести своими руками. Навык приходит быстро.

Работа предстоит однообразная и утомительная. Однако заручившись поддержкой родственников, друзей, можно смонтировать самостоятельно без серьезных строительных навыков. Для небольшой строительной бригады заливка монолитного фундамента для частного дома будет выполнимой задачей.

Устройство плитного фундамента — трудоемкий процесс

Минусы:

• На участках с выраженной нестабильностью грунта «плавание» основания происходит с большой амплитудой, а силы снизу прикладываются неравномерно. Плита начинает испытывать колоссальные нагрузки на изгиб.
• Небольшие линейные деформации вполне вероятны. Некоторые материалы к ним чувствительны. При «плавании» плита может накрениться и стены отклонятся от вертикали. Для деревянных построек это не критично, а для блочных, кирпичных конструкций напряжения увеличиваются при достижении определенной высоты. Не исключено появление трещин в верхней части зданий.
• Ряд операций при монтаже потребует привлечения специалистов и техники. Для качественной трамбовки нужна виброплита. Вязка арматурного каркаса потребует вязальный пистолет или специальные хомуты, гидроизоляция — газовую горелку. Большой объем бетона при одномоментной заливке удобнее заливать с использованием строительного миксера. Плиту желательно смонтировать за 1 день.
• При значительных перепадах высот такое основание совсем невозможно либо нерентабельно.
• Подвал, погреб, смотровая яма одинаково невозможны при возведении монолитной плиты. Ее сущность в том, чтобы опираться всей площадью на грунт и при необходимости скользить по нему равномерно. Исключением является специфическое строение ряда плит с ростверками под несущие стены или арматурные закладки, уже от которых ведется заглубленная часть стены. Но это сложное и дорогое удовольствие.
• При возведении обязательна прокладка всех коммуникаций, включая силовые кабели, водопровод, канализации, короба. Это скорее не недостаток, а специфическая особенность технологии, но она усложняет процесс строительства.
• Стоимость монолитного фундамента глубокого залегания для частного дома высока. Иногда достигает 50% стоимости всего строения. При малозаглубленной плите все не так страшно. Хотя даже несколько лишних сантиметров быстро вырастают в кубы объема.

Двухъярусное армирование потребует значительного увеличения арматуры и бетона. Здесь ленточный фундамент выигрывает. Но плита одновременно является перекрытием в здании – черновой пол с хорошей гидроизоляцией, часто с утеплением. Это уменьшает общую стоимость сметы, несколько снижает общий объем работы, ее кропотливость.
