Устройство водопровода из источника под домом
Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.
Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.
Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.
Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.
Последовательное соединение водозаборных точек
Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.
Параллельное соединение водозаборных точек
Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.
Оборудование для бурения своими руками
Водоснабжение частного дома из скважины, из всех видов работ бурение пожалуй самый специфический и непривычный процесс, хотя для этого надо немного: буровую вышку, лебедку, буровую колонку и буровую головку.
Буровая вышка — это обычная тренога из деревянного бруса или металлической трубы (круглой или профильной).
На ней крепят лебедку для подъема буровой колонки — системы штанг, которые между собой крепятся при помощи муфт или резьбы.
Высота буровой вышки зависит от длины буровых штанг, которые для ручного бурения ограничены размерами 1.5-3 метра. Короткие придется чаще соединять-разъединять при бурении, а с длинными сложнее работать.
На конце колонки располагается бур или желонка.
Для каждого типа грунта используют свой вид бура:
спиральный (или змеевик);
бур-ложка для мягкого грунта и скважины большого диаметра;
бур-ложка для мягкого грунта и небольшой скважины;
бур-долото для каменистого.
Желонка применяется, для подъема жидких фракций при достижении верховодки и водоносного слоя. Ее также используют для извлечения раздробленных твердых пород, которые заливают водой и поднимают наверх в виде шлама.
Выбор рабочего диаметра бура зависит от диаметра обсадной трубы. И здесь могут быть варианты, зависящие от глубины залегания водоносного пласта на песок (который относится к безнапорному типу) и вида насоса.
Поверхностные насосы способны поднимать воду не более чем на высоту 8 метров (самовсасывающие модели). С учетом глубины кессона или подвала можно рассчитывать не более 10 метров. Для такой скважины обсадные трубы используют с небольшим диаметром (чуть больше чем для подъема воды), а для абиссинской скважины применяется металлическая труба, которая выполняет обе функции.
Водоснабжение частного дома из скважины
Погружные насосы работают на значительных глубинах (зависит от мощности). Стоят они гораздо дороже и обсадная труба должна выбираться с учетом того, чтобы между стенками и корпусом насоса было не менее 4 мм.
Стоимость бура большого диаметра довольно высокая, а дальше в его использовании необходимости не будет. Можно взять на прокат (если недалеко есть предприятие с такой услугой), но его несложно изготовить своими руками. Например, такой самодельный образец, который соединяет в конструкции два типа бура для рыхлого грунта — змеевик и ложку.
Змеевик не влияет на размер скважины — он служит для разрыхления проходимого пласта. А для корпуса ложки приспосабливают старый газовый баллон, его сталь имеет высокие показатели прочности.
Инструкция по самостоятельной прокладке труб на улице
Следующим этапом создания системы водоснабжения частного дома из скважины заключается в прокладке труб на улице.
Выполняя работы по обустройству скважины, нужно сделать также монтаж оголовка. Это несложное действие, однако, надо выполнять его с соблюдением установленных правил. Без оголовка скважина не прослужит длительный срок.
После окончания строительства, произведения расчетов суточного потребления воды, составления схемы водоснабжения частного дома, можно приступать к прокладке наружного водопровода.
Для сооружения напорной магистрали используется стальная или полиэтиленовая труба, которая должна залегать ниже уровня замерзания грунта. Можно внутрь 11-ти сантиметровой трубы положить обогреваемый кабель или полистирольную скорлупу. Эти элементы обеспечат возможность ремонта трубопровода в случае необходимости.
Процесс этот не сложный и заключается в следующем:
выкапываются траншеи ко всем постройкам, куда необходимо завести воду;
- если их несколько, то в кессоне устанавливается автоматика, контролирующая давления воды;
- на дно траншеи укладываются трубы и присыпаются песком, для лучшего уплотнения, поливают водой;
- в траншею укладывают кабель электропитания, для защиты кабель помещают в полипропиленовую трубу;
- траншеи полностью закапывают грунтом.
Потом трубы заводят в жилое здание и распределяют по точкам потребления воды.
Установка узлов системы водоснабжения

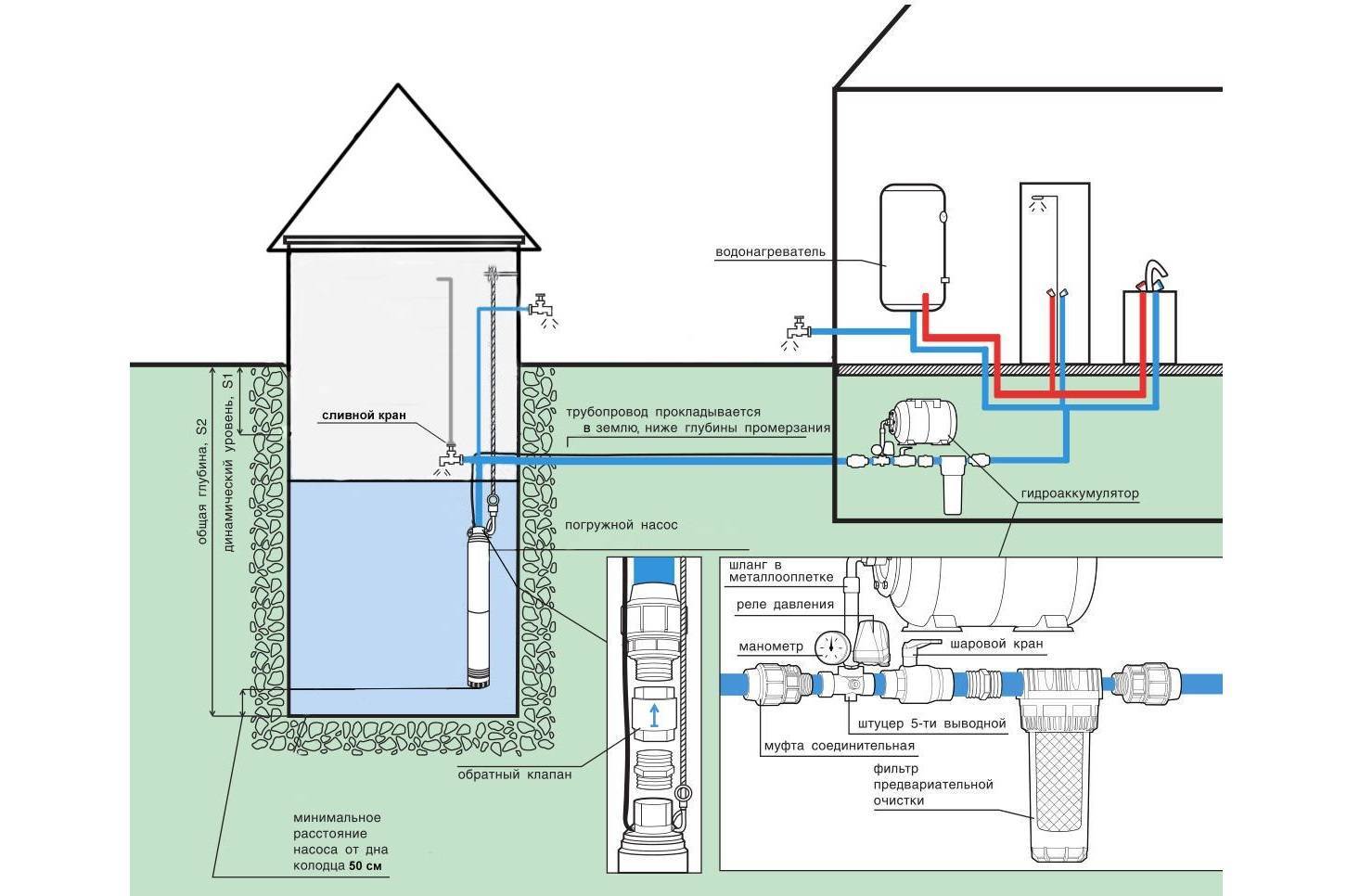

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.
Она состоит из таких узлов:
- Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
- Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
- Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
- Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
- Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
- Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
- Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
- Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.
Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.
Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)
Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.
В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.
Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:
- На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
- Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
- Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
- Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.
После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.
Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел
Децентрализованный источник поставки воды
Монтаж
Монтажные работы чаще всего проводят в теплое время года.
Грунт более удобен для работ, а уровень воды самый низкий летом. На этом этапе важную роль играет проект отопления и водоснабжения частного дома. Часто одновременно монтируется и канализация, и водоснабжение, и отопление. Работы в среднем длятся от одного до трех дней, в зависимости о специфики объекта и сложности конструкции. В это время не учитывается бурение скважин или подготовка колодцев. Во время работ производится сборка и прокладывание конструкций. После этого происходит тестовый запуск для проверки работоспособности системы.

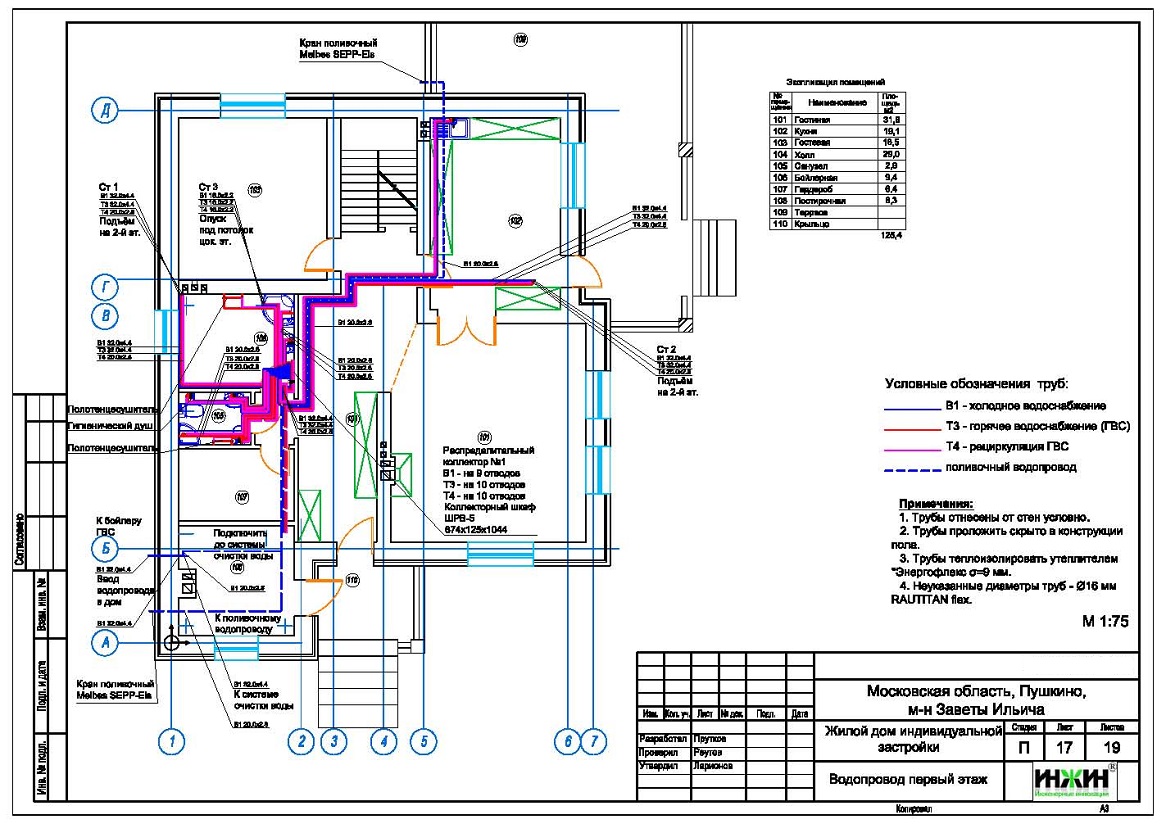

Многие пытаются самостоятельно сделать проект водоснабжения. Для облегчения задачи можно найти проект водоснабжения частного дома. Выбрать похожий чертеж дома и просчитать примерную стоимость.
Особенности монтажа водопровода
Обвязка скважины своими руками по шагам
Под этим термином понимают установку и подключение оборудования, которое приводит систему водоснабжения в действие. Работы выполняются после того, как завершается бурение и обустройство. Обвязка скважины предполагает монтаж кессона, скважинного или колодезного насоса, гидроаккумулятора и прочих узлов, отвечающих за стабильную подачу воды от источника к точкам потребления.
Установка кессона на верхнюю часть обсадной трубы
Кессонная яма – один из способов обвязки скважины, который предполагает, что оголовок и оборудование спрятан. Суть устройства в том, что в земле роется приямок, в котором находится верхняя выступающая из грунта часть обсадной трубы.
Такая схема обвязки скважины может быть реализована следующим образом:
- Железобетонными кольцами. Монтаж занимает минимальное время, так как заключается в установке одного-двух бетонных колец, которые накрываются плитой с люком для обслуживания. Недостаток – слабая герметичность. Днище кессона заливают бетоном, предварительно связав армированный каркас.
- Кессон из металла. Сталь обойдется дороже колец, но конструкция будет герметичной. Снаружи металл обрабатывается антикоррозийным составом, гидроизоляцией. Сборку можно выполнить собственными руками, использование крана не обязательно, но потребуется сварочный аппарат.
- Кессон из пластика. Этот материал не подвержен коррозии, легкий и долговечный. Конструкция герметична. Верхняя крышка оборудуется люком. Внутри размещается электронасос, кабель, трубы. Наружу ничего выводить не нужно, если трубопровод уложить в траншею, вырытую в земле.
Но чтобы система работала исправно, нужно правильно ее укомплектовать. Для этого производятся расчеты с целью выбрать оснащение, характеристики которого удовлетворяли бы потребностям.
Подберите насосную и фильтровальную системы
Главным показателем, на который нужно ориентироваться при выборе насоса, является его производительность. Это номинальный показатель количества жидкости, которую можно перекачать за один час. Но есть два условия, которые нужно обязательно выдержать:
- Производительность насосной станции не может быть большей, чем дебит скважины.
- Мощности должно быть достаточно, чтобы продавливать жидкость по трубопроводу к потребителям в нужном количестве.
В кессон можно установить насосную станцию. Одним из эффективных способов оборудования скважины является установка глубинного погружного скважинного насоса, который опускается в обсадную трубу. Но если выбор пал на насосную станцию, помимо собственно прокачивающего устройства в кессоне можно смонтировать систему предварительной очистки и гидроаккумулятор.
В этом случае преимуществом является то, что все узлы находятся вне дома, но при необходимости их обслуживать, проблем не возникает. Достаточно открыть люк, и все приборы находятся в доступности. Это нужно при обслуживании фильтра, ремонте насоса, ревизии гидробака. Здесь же монтируется обратный клапан, который не позволяет воде стекать в скважину, когда система не активна.
Гидроаккумулятор
В качестве оснащения, обеспечивающего автономность работы системы водоподачи, используется манометр, гидроаккумулятор и реле, которое будет включать и отключать насос, когда это необходимо.
Задача гидроаккумулятора – поддерживать постоянное давление в трубопроводе, чтобы каждый потребитель получал достаточный напор.
Полный печень решаемых задач выглядит так:
- предотвращение гидроударов, способных вывести из строя элементы и узлы;
- экономия моторесурса насоса методом периодических отключений когда это возможно;
- накапливание запаса жидкости, который можно использовать в случае поломки насосной станции.
- поддержание давления в трубопроводе постоянным в допустимых пределах.
При выборе оценивают производительность насоса и потребности семьи в чистой воде, используемой в бытовых целях.
Подвод трубопровода и монтаж дополнительного оборудования
Главный документ при проектировании обвязки скважины на воду – схема прокладки трубопровода. Сами трубы входят в кессон через специальные отверстия в стенках, которые должны обеспечивать герметичность. Шланг можно подсоединить к насосу через гибкий патрубок или жестко при помощи резьбового соединения.
Дно кессона, как и днище траншей под трубопровод засыпается песком и щебнем, что формирует дренажный слой. Трубы придется изолировать, чтобы избежать замерзание воды зимой. Глубина промерзания грунта в большинстве регионов ниже, чем глубина траншеи под трубопровод. Если трубы металлические, их потребуется обработать составом против коррозии.
Полезные советы
Требования к источнику
Способы прокладки труб: скрытая и открытая
При обустройстве водоснабжения в доме своими руками монтаж труб возможен двумя методами:
- Закрытым.
- Открытым.
Закрытая прокладка более эстетична, так как трубы не видны, и не портят интерьера комнаты. Они прокладываются внутри стен, в штробах, либо маскируются декоративными коробами. Открытый способ предполагает прокладку труб снаружи, поверх стен и полов.
Открытый способ применяется как базовый практически во всех благоустроенных многоквартирных домах типового проекта.
Если вы решили проложить трубы в закрытых штробах, особое внимание следует уделить качеству, как самих труб, так и их стыковки. Потому что, в случае аварии придётся производить трудоёмкие работы по поиску протечки и демонтажу трубопровода
Преимущества центрального водоснабжения
Выгода при подключении к центральному водопроводу:
- вы избавитесь от значительных финансовых затрат на насосное оборудование (оно стоит не две копейки!);
- бурение, раскачка и поддержание скважины в работоспособном состоянии — это тоже деньги, время и заботы;
- централизованное водоснабжение является видом деятельности с сертификатом, что гарантирует вам бесперебойную подачу воды, поддержание (без ваших усилий) нормального давления в трубах и питьевое качество воды.
Завести воду в частный дом можно руками специалистов (но это финансовые затраты) или собственными, выбор за вами.
Цена вопроса
Стоимость всего комплекса по наружному водоснабжению зависит от многих факторов, в числе которых и такие:
- длина трассы;
- материал труб;
- глубина заложения – от этого зависит объем земляных работ;
- местных расценок и пр.
Порядок цифр таков:
- проект водоснабжения – 5 тыс. руб.;
- получение тех. условий – 4 -5 тыс. руб.;
- согласования — 12 тыс. руб.;
- стоимость труб, водомера, комплектующих – 5- 10 тыс. руб.
- врезка с платой за присоединение к сети – 15 — 50 тыс. руб.;
- работа экскаватора – 5-10 тыс. руб.;
- прокладка сети (в комплексе) – 1,7 — 2,6 тыс. за 1 пм.
Тарифы на водоснабжение по регионам очень сильно разнятся, и кроме стоимости самой врезки, берут еще ставку тарифа за протяженность водопроводной сети. В зависимости от климатического пояса, нужно будет предусмотреть еще теплоизоляционные мероприятия, причем это касается как ввода в дом, так и выхода из колодца, и самого трубопровода с оборудованием для водоснабжения. Обратная засыпка траншей, как правило, выполняется песком (частично или полностью), а это еще плюс к общей сумме.
Типы скважин для частного водопровода
Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП ? от 25 до 40 мм.
Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка
Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.
- Скважина игла, иначе абиссинский колодец, является самым простым и дешевым способом устройства источника воды для частного дома.
- Пробить абиссинскую скважину можно за один день. Единственный недостаток — глубина в среднем по 10 — 12 м, что редко позволяет использовать воду в питьевых целях.
- Абиссинский колодец можно устроить в пределах дома, расположив насосное оборудование в подвале или подсобном помещении.
- Скважина игла отлично подходит для добычи воды для полива сада с огородом и ухода за загородным участком.
- Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.
- Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.
Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.
Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.
Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.
Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах
Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.
Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.
Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.
Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.
Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить
На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.
Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.
Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды
Водоснабжение частного дома из колодца и скважины: прокладка труб
Процесс монтажа ПНД труб
Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы – фитинги и доборы (тройники, уголки, заглушки).
Инструменты
Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.
При «горячей» стыковке ПНД-труб потребуется специальный электроприбор – сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.
Фитинги
Соединительные фитинги для ПНД-труб бывают двух видов:
- Компрессионные.
- Диффузионные.
Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.
Монтаж труб ПНД для водоснабжения своими руками
Начинать монтаж следует от источника водоснабжения – скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.
Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.
Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат – электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.
Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.
