Как сделать расчет монолитного ленточного фундамент: онлайн - калькулятор

От чего зависит стоимость фундамента под дом

Фундамент принимает на себя вес строения и равномерно распределяет его на поверхность земли. Поэтому чем хуже почва по своей несущей способности и чем тяжелее постройка, тем основательнее должно быть основание. Соответственно, стоимость его будет увеличиваться. Для легких домов целесообразно возводить свайные или столбчатые фундаменты, а для тяжелых построек придется устраивать ленточные или монолитные основания.

Цена любого напрямую связана с его глубиной, которая зависит от глубины промерзания грунта. Высокий цоколь (выше 20 см) увеличивает расход материалов на фундамент. В средней полосе России цоколь обустраивают на высоту 40-50 см. Это связано с количеством снега, выпадающего зимой. Также при проблемном грунте могут понадобиться дополнительные меры: дренаж для отведения подземных вод, уплотнение грунта. Перед началом работ желательно провести георазведку участка. Стоит она примерно 2500 рублей, а убережет от многих неприятных сюрпризов.

Расчет стоимости ленточного фундамента

Стоимость ленточного фундамента под дом складывается из следующих пунктов:

Земляные работы: выкапывание траншеи. Длина: 4*10 м + 10 м = 50 м. Ширина: 50 см + 10 см = 60 см. Глубина – 120 см. Объем равен 36 м куб. Стоимость вручную: 36 * 500 рублей = 18000 рублей. Тут уж, как договоритесь. Дешевле копать экскаватором (расчет от погонного метра): 50 м * 200 рублей = 10000 рублей.
Устройство песчаной подушки (20 см). Объем песка: 0,2*0,6*50 м = 6 м куб. При цене 600 рублей получится 3600 рублей.
Устройство щебневой подушки (15 см). 0,15*0,6*50 м = 4,5 м куб. Умножим на 1500 рублей, получим 6750 рублей.
Устройство опалубки: доска шириной 15 см, толщиной 20 мм, длина – 6 м. Примерно 2,5 м куб. с учетом обрезок. Итого 2,5 * 3500 рублей = 8750 рублей.
12 мм, 450 метров * 25 рублей = 11250 рублей.
Заливка бетона. Объем: длина 50 м * высота 130 см (80 см + 50 см) * ширина 50 см = 32,5 м куб. При цене бетона с доставкой 2000 рублей за м куб. получится 65000 рублей.

Итого стоимость ленточного фундамента в нашем случае составит 105350 рублей.

Особенности устройства ленточных фундаментов

Среди всех типов основ для ограждений ленточный фундамент считается самым крепким, надежным и простым в установке. На него можно уложить кирпичный забор, из профлиста и даже тяжелую металлическую ковку.

Чтобы возвести ленточный фундамент под забор, применяется бетон марки М 200 класса В15, М300 или М400 (если работать придется в холодное время года или с тяжелыми материалами для возведения стен забора).

В отличие от других конструкций, сплошная лента защищает основание от деформации на слабых грунтовых массивах. Простота устройства позволяет сделать его своими руками. Среди недостатков такого ограждения: необходимость рыть траншею на весь периметр участка. В случае если есть перепады высоты грунта, придется делать ступени. Ленточное ограждение требует больших затрат по сравнению со столбчатым типом.

Кирпичный забор возводится только по подушке из песка. В качестве опалубки можно использовать обычный дощатый или ламинированный материал. Во втором случае та часть, которая возвышается над поверхностью грунта, выглядит гладкой и эстетичной.

Опалубка для заливки бетона под ленточный фундамент для забора

На ее декорирование уйдет меньше материала. Расчет ширины и глубины конструкции зависит от веса его стенок. Например, металлические сварные заборы требуют максимальной ширины забора, в то время как его глубина может быть небольшой.

Каким должен быть фундамент под забор из кирпича и профнастила?

Чтобы возвести кирпичный забор и ограждение из профлиста, требуется разный подход к фундаменту. Как правило, кирпичный тип требует ширины основания от 40 см, а высоты от 40 до 50 см. Вглубь земли он должен уходить на 30-40 см. Остальная часть возвышается над землей. В обязательном порядке применяют армирование конструкции во избежание ее проседания и деформации.

Чтобы сделать ленточный фундамент для забора своими руками берут прутья диаметром 12-14 мм. Кирпичный забор требует двухслойной конструкции прутьев: в нижней части и верхней части фундамента.

Чтобы сделать столбчатый фундамент из кирпича, необходимо учесть неравномерное распределение их веса на бетонную ленту. Тогда конструкцию немного углубляют до уровня промерзания почвы или ниже, а элементы конструкции дополнительно связывают арматурой.

Забор из металлического профнастила несколько легче, чем кирпичный тип. Бетонирование может выполняться двумя способами: непрерывной заливкой и частями. В первом варианте заливка происходит без прерываний, пока не заполнится вся опалубка.

Во втором – делаются перерывы, необходимые для затвердевания нижнего слоя. Первый способ подойдет, если нужно построить мелкозаглубленный фундамент для легких конструкций из профнастила без кирпичных столбцов.

Как рассчитать фундамент под забор?

Перед тем, как производить расчет конструкции, необходимо определиться с глубиной прохождения в грунт и ее площадью. Первый параметр определяется достаточно легко. Чтобы построить нетяжелый фундамент для забора, делаемого из профнастила, берется фиксированное значение – 50 см.

Готовый ленточный фундамент под забор из профнастила

Изготовление тяжелых — кирпичных – оснований требует учесть характеристики грунтового массива и размер объекта в целом. Если узнать эти параметры не представляется возможным, то делаем расчет глубины промерзания грунта и добавляем к значению еще 40 см. Слой промерзания для каждого региона определяется отдельно.

Сначала необходимо сделать расчет площади подошвы. Для этого существует формула S > F/K*K (N)* R, в которой:

F – это суммарное давление на грунт, то есть полезная нагрузка забора;
К – коэффициент условной работы; для глинистых грунтов и жестких конструкций он составляет от 1 ед., для не жестких – 1.4;
К (N) — это параметр надежности (равный 1.2);
R – показатель сопротивления почвы.

Чтобы сделать расчет материалов для фундамента, берем его сечение 0.5x0.7, длину 100 м. выходит, что его общий объем равен 35 м3. На один кубометр бетона необходимо 340 кг цемента марки М200, 1.05 м3 карьерного песка и 0.86м3 щебня, то на объем условного фундамента понадобится 11900 кг цемента, 36.75 м3 – песка и 30.1м3 – щебня. Чтобы произвести расчет материала на армирование, необходимо учесть его диаметр.

Технические характеристики монолитной плиты

Толщина монолитного фундамента

Расчет показателя толщины следует проводить с учетом:

показателей почвы;
геодезии участка;
технологических особенностей строительного проекта.

Учитывая данные параметры, проводят расчет толщины и площади монолитного основания. Рассмотрим особенности применения монолитного основания в зависимости от показателя толщины.

При минимальном значении в 15 см, монолитное основание подходит лишь для легких небольших построек, возведенных на непучинистом грунте. Идеальный вариант – толщина фундамента в 20-30 см. Это оптимальный параметр для возведения знаний, независимо от материалов использования и видов почвы строительного участка.

Если проектом предусмотрена дополнительная защита от низких температур, то фундамент утепляют пенопластовыми пластинами и соответственно при расчетах нужно учитывать утолщение края. Морозоустойчивый тип монолитного основания выполняется из железобетонной плиты. Применять основание с толщиной более 30 см – нерационально.

Толщина стен ленточного фундамента должна быть не меньше 35см. Если на строительном участке преобладают сыпучие почвы, стоит обязательно расширить основание фундамента методом обустройства нескольких уступов, с целью уменьшения давления на почву. Ширина возведенных элементов должна быть порядка 20 см, показатель высоты около 30-40см. Обрез ленточного фундамента должен превышать уровень поверхности грунта.

Устройство монолитного фундамента

Большое преимущество монолитного типа основания заключается в его уникальной способности монтажа на абсолютно любых поверхностях. Даже если поверхность строительной площадки – это неравномерная по своей структуре почва, с участками торфяников и песчаных подушек, то монолитный фундамент, представленный бетонной плитой и опалубкой способен выдержать любую нагрузку будущего здания.

Монолитное основание весьма устойчиво к нагрузкам, даже к тем, которые возникают вследствие просадки грунта. Эта особенность обеспечивается большой площадью опоры, которая существенно снижает давление на почву.

К отрицательным характеристикам монолитного основания можно отнести:

большой расход дорогостоящих материалов;
массивность сооружения;
большие трудозатраты при возведении конструкции.

В отличие от других видов фундамента, монолитная основа требует усиления по всей конструкции. Она, как правило, проводиться путем армирования поверхности. Такой подход также позволяет справиться с возможными нагрузками, возникающими при движении почвы.

Традиционно монолитное основание используется в строительстве тех зданий, у которых функции основания берет на себя поверхность первого этажа.

Внимание
! Применение монолитных оснований позволяет воплощать в жизнь большое количество архитекторских проектов современных зданий

Разъяснение результатов расчетов

Объем бетона

Необходимое количество бетона для заливки фундамента с выбранными параметрами. Указывается приблизительно, так как при заливке возможны уплотнения, а доставка не всегда гарантирует точный объём. Рекомендуем заказывать бетон с десятипроцентным запасом.

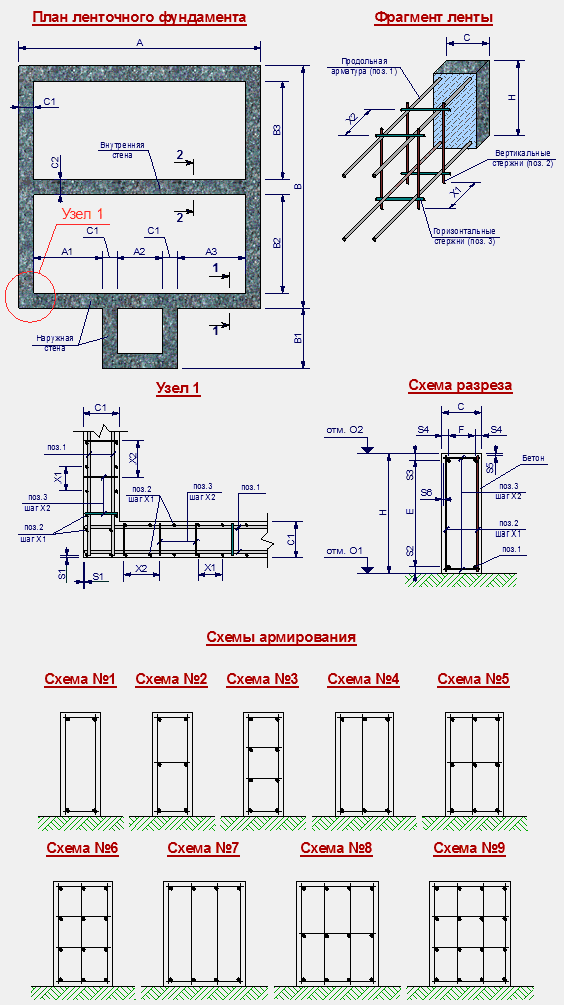

Минимальный диаметр продольных стержней арматуры

Рассчитывается по нормативам СНиП. Учитывается относительное содержание продольной арматуры в сечении ленты фундамента.

Минимальное количество рядов арматуры

Для противодействия естественной деформации фундамента под действием сил сжатия и растяжения необходимо устанавливать продольные стержни в разных поясах фундамента (вверху и внизу ленты).

Минимальная толщина доски опалубки (при опорах через каждый метр)

Необходимая толщина досок опалубки при заданных параметрах фундамента и шаге опор через каждый метр. Рассчитывается исходя из ГОСТ Р 52086-2003.

Объем и примерный вес досок для опалубки

Такой объем досок потребуется для возведения опалубки. Вес досок рассчитывается из среднего значения плотности и влажности хвойных пород дерева.

Расчет стоимости монолитного фундамента

При оценке стоимости монолитного основания толщиной плиты 30 см учитывают:

Земляные работы – выкапывание котлована. Объем: 10 м * 10 м * 0,65 м = 65 м куб. Стоимость: 65 * 300 рублей = 19500 рублей.
Устройство песчаной подушки (20 см). 20 м куб. * 600 рублей = 12000 рублей.
Устройство щебневой подушки (15 см). Щебня нужно 15 м куб. Обойдется это в 22500 рублей.
Устройство опалубки. Доска 20 мм, объем: 40 м * 40 см * 20 мм = 3,52 м куб. Стоимость равна 12320 рублей.
Армирование. с ячейкой 20 см, необходимо 1020 м. Стоимость 25500 рублей.
Стоимость заливки фундамента под дом: 10 м * 10 м * 0,3 = 30 м куб. Цена – 2000 рублей за 1 кубический метр. Итоговая стоимость – 60000 рублей.

Общая стоимость монолитного фундамента равна 151820 рублей.

Кирпичный цоколь

Из полнотелого кирпича может быть выполнен цоколь для наружных стен дома, внутренних и террасы с крыльцом. При том может быть различная комбинация с монолитным цоколем. На изображении ниже вы можете увидеть, когда цоколь дома (наружные стены) монолитный, а цоколь под террасу и/или крыльцо выполнен из кирпича.

Параметры плиты и цоколя

Так как параметры плиты в данном варианте остаются прежними, как и при любой другой комбинации, поэтому мы рассмотрим только параметры кирпичного цоколя фундаментной монолитной плиты.

Основные

Ширину цоколя нельзя ввести вручную, её необходимо выбрать из списка. Высоты цоколя нет, её заменяет такой параметр как количество рядов кирпича. Данное решение применено для точного подсчета количества кирпичей с учетом шва для всей кладки. Армирование кладки – это достаточно «хитрый» пункт, который имеет очень сложный алгоритм. Единственное что вам необходимо знать, так это то, что вводимое тут значение не должно быть больше значения пункта «Рядов кирпича», иначе результат может быть непредсказуем, а также то, что последний ряд не армируется.

Дополнительные

В отличии от параметров монолитного цоколя, с кирпичным всё намного сложнее. Разберем всё по пунктам. Первое что хотелось бы отметить то, что «Дополнительные параметры», при смешанных типах цоколя, содержать настройки как для монолитной, так и для кирпичной ленты цоколя.

Армирование

Точнее сказать данные два пункта относятся к длине прутка арматуры и нахлёсту. Об этом написано выше. Не будем повторяться.

Раствор

Для кладки кирпича по умолчанию применяется смесь цемента с песком, при чем вы даже можете выбрать соотношение данной смеси – 1:3 или 1:4. От данной смеси можно отказаться в пользу готовой кладочной смеси, введя в поле «Вес мешка сухой смеси, кг» нужно значение, а в списке «Смесь цемента с песком» выбрать «0». Тут же вы можете указать толщину шва. По умолчанию данное значение равно 12 мм (0.012 м).

Гидроизоляция монолитного и кирпичного цоколя снаружи

Если по цоколю дома проводятся гидроизоляционные работы, то они по умолчанию и должны затрагивать кирпичную кладку. Поэтому данные списки со значениями «Да» и «Нет» влияют на объём работ и материалов для того и другого типа цоколя.

Гидроизоляция кирпичного цоколя внутри

Кирпичный цоколь на монолитной плите можно дополнительно гидроизолировать внутри. По умолчанию применяется рулонная гидроизоляция с предварительной обработкой битумного праймера. Если же внутрь «корыта» террасы не будет засыпаться песок или родной грунт, то лучше конечно отказаться от внутренней гидроизоляции кирпичного цоколя.

Оштукатуривание

Мы рекомендуем дополнительно оштукатурить кирпичный цоколь цементно-песчаной штукатуркой, если будет применяться рулонная гидроизоляция.

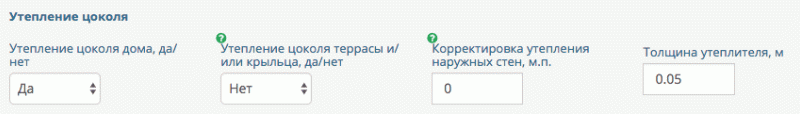

Утепление

Данный подраздел отличается от предыдущего тем, что здесь введено дополнительное условие по утеплению цоколя террасы. Рекомендуем выбирать «Да», если терраса будет остекленным (веранда) и отапливаемым посещением.

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого
лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться
специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно
отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

определить ось возводимого сооружения
при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам
сооружения
с помощью угольника определить ещё один угол
проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между
ними
веревку
взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку
для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то
глубина котлована может составлять 40 см.

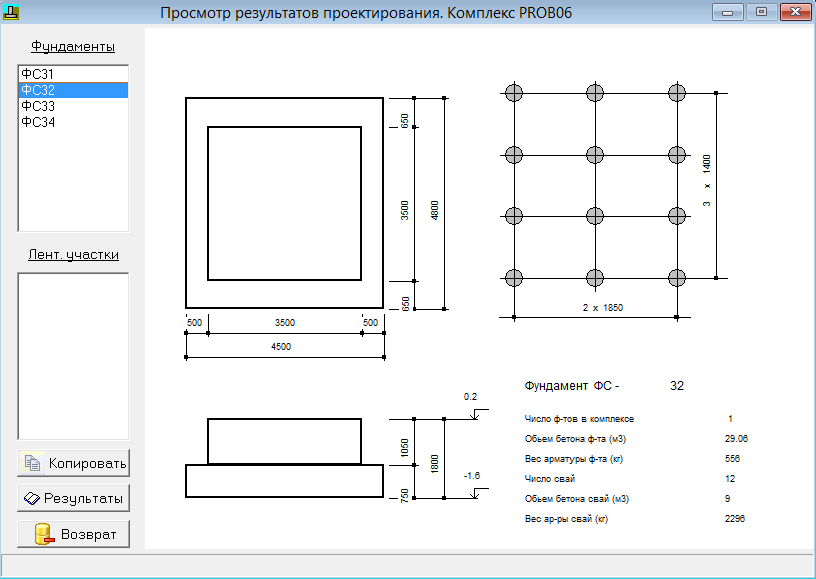

Расчет монолитного фундамента

От того, насколько верными будут результаты расчета, зависит уровень прочности дома и длительность его эксплуатации. Для всех основных показателей монолитного основания стоит проводить расчет еще на стадии разработки строительного проекта.

Первым делом определяем уровень нагрузки, который сможет выдержать выбранный тип фундамента и почва, на которую будет давить основание. Выделяют временный и постоянный тип нагрузки. Постоянные включают в себя вес фундамента, крыши и стен, а также учитывают массу мебели, оборудования расположенных в доме, и людей проживающих в нем.

Переменные нагрузки несколько сложнее рассчитать, так как – это те погодные и климатические условия, которые преобладают на территории возведенного здания.

Перед тем как начать расчет фундамента, специалисты вычисляют площадь опоры, на которой он будет располагаться. Обязательно проводится расчет массы монолитного основания, так как превышение нагрузки на грунт, может привести к довольно плачевной ситуации.

Важно
! При проведении расчетов, специалисты особое внимание уделяют строительным материалам, которые будут применяться в строительстве дома. Такой подход дает возможность правильно оценить реальную нагрузку и правильно распределить ее по всей площади дома

Виды фундаментов

По глубине залегания различают:

мелкозаглубленный (0,4-0,7 м);
заглубленный (1,2-1,5 м).

По конструкции фундамент может быть:

Ленточный. Мелкозаглубленный ленточный фундамент широко используется в индивидуальных жилищных застройках, так как стоимость фундамента под дом в этом случае значительно ниже других видов оснований, а несущая способность достаточна для большинства грунтов. Его необязательно закладывать ниже уровня промерзания грунта, так как он «плавающий».

Монолитный. Обустраивается под тяжелые строения, а также в том случае, если под домом планируется подвал. Подойдет для сложных пучинистых грунтов с глубоким промерзанием. Стоимость фундамента под дом с подвалом значительно увеличивается за счет расхода на земляные работы и бетон.

Столбчатый: заливают в землю бетонные столбики на расстоянии примерно 1,5 метра, на них монтируют ростверк.

Свайный. Разновидность – фундамент на винтовых сваях. Большое преимущество в скорости возведения, а также в возможности выполнить быстрое зимнее строительство фундамента под дом. Стоимость его для строений с небольшой площадью сопоставима со стоимостью ленточного фундамента.

Бутовый – из камней, скрепленных бетонным раствором.
Блочный – из скрепленных арматурой и залитых бетоном.

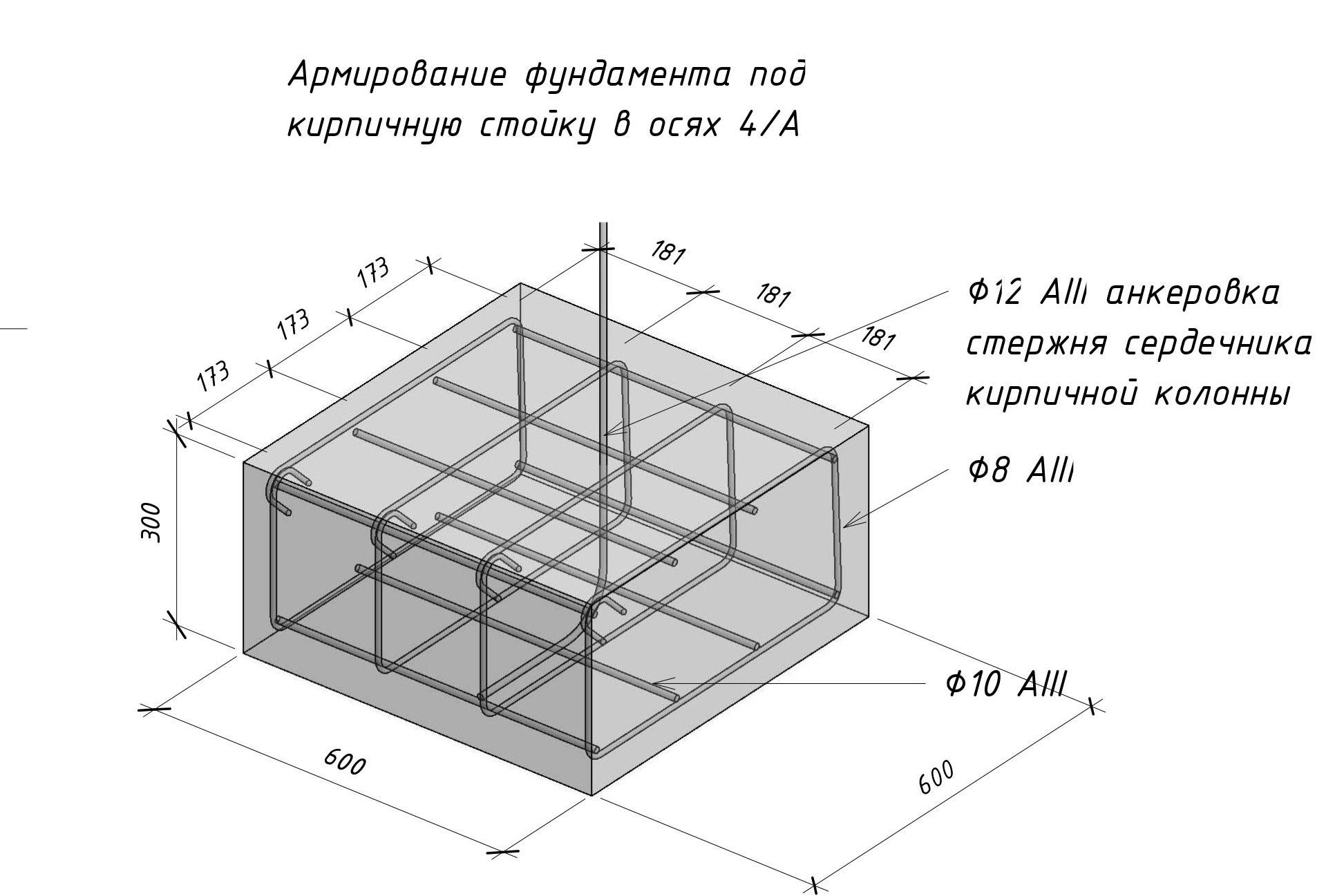

Столбчатый

Данный тип фундамента представляет своего рода свайное поле, только опорные столбы не забиваются сваебоем, а заливают в подготовленные шурфы. Столбчатый фундамент позволяет получить надежное основание при минимальном расходе материала. Столбы могут иметь круглое и квадратное сечение, располагают их по периметру пятна застройки и в местах сочленения стен.

Заглубление столбчатого фундамента обычно превышает глубину промерзания для данного района, а наземная часть имеет высоту 400-500 мм. Конструкция здания может устанавливаться непосредственно на опорные столбы, но чаще всего по периметру устанавливают ростверк, который соединяет столбы в единое целое.

Чтобы посчитать требуемый для заливки столбчатого фундамента объем бетона, необходимо знать длину столба, площадь его сечения и количество столбов. Если предусматривается ростверк, потребуются его линейные размеры, расчет объема ростверка ведется таким же образом, как в варианте с ленточным фундаментом.

V=a*b*l*n
, где a и b – стороны сечения столба, l – длина столба, n – количество столбов в фундаменте.

Для вычисления объема бетона для заливки столбов с круглым сечением, понадобится формула нахождения площади круга: S=3,14*R*R
, где R – радиус. Получаем формулу вычисления объема столбов с круглым сечением:

Для получения общего объема бетона, требуемого для заливки столбов и ростверка, необходимо сложить уже полученные показатели, не забывая про коэффициент погрешности в 2%.

В строительстве известно большое количество типов фундаментов, различных по своим конструктивным особенностям, способам возведения и исходным материалам.

Монолитный тип подразделяют на подвиды: мелкозаглубленный и глубокозаложенный.

При возведении небольшого по габаритам дома, монолитное основание можно обустроить только при наличии дополнительной рабочей силы, или, в крайнем случае, помощи друзей.

Принцип строительства плитного фундамента

Строительство данного типа конструкции осуществляется следующим образом:

Подготовка места под фундамент. Прежде чем начать строительство плитного фундамента, необходимо подготовить место под него. Это включает в себя очистку от растительности, выемку грунта до необходимой глубины и уплотнение основания.
Установка опалубки. После подготовки места устанавливается опалубка – специальная конструкция, которая определяет форму будущей плиты. Опалубка обычно делается из деревянных брусков или металлических профилей.
Устройство арматуры. Внутри опалубки укладывается арматура – металлическая сетка или стержни, которые увеличивают прочность фундамента. Арматура соединяется с основной стальной арматурой, которая проходит через всю площадь плиты.
Заливка бетона. После установки арматуры в опалубке производится заливка бетона. Этот этап требует особого внимания, так как качество бетонной смеси и её правильная укладка оказывают большое влияние на прочность фундамента.
Высыхание и укрепление. После заливки бетона необходимо дать ему время на высыхание и укрепление. Этот процесс может занять несколько недель, в зависимости от условий и толщины фундамента.

В целом, к его преимуществам можно отнести: прочность, долговечность, стабильность, стойкость в низким температурам, возможность использования на разных типах почвы.

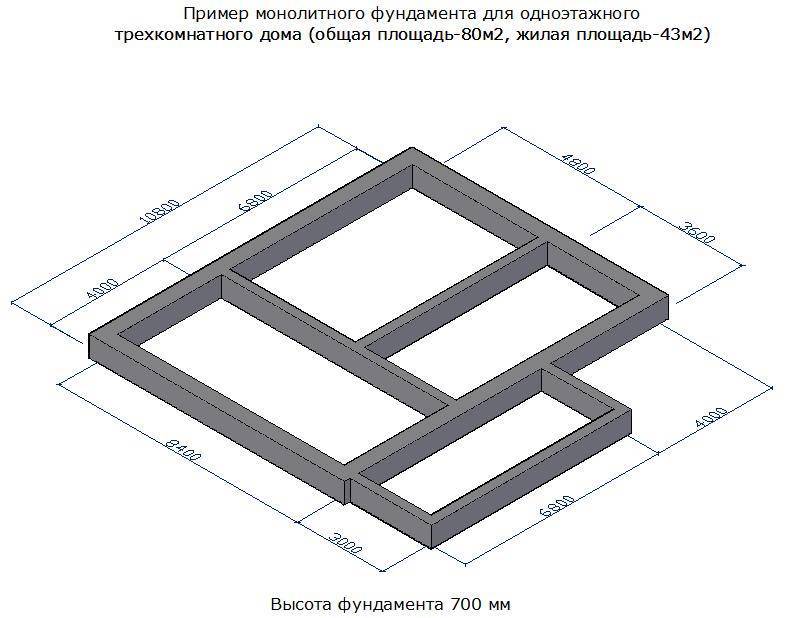

Ленточный

Наиболее популярным основанием для возведения частного дома считают ленточный фундамент. Он представляет собой своего рода замкнутую ленту из бетона, проходящую под всеми несущими стенами здания.

Как посчитать, сколько кубов бетона надо на фундамент? Калькуляторы, помогающие определить расход цементно-песчаного раствора для заливки, имеются на многих сайтах со строительной тематикой, один из таких представлен в конце данного материала. Чтобы вычислить объем в кубометрах, необходимо знать линейные размеры сооружения: высоту, ширину и общую длину основания.

Бетонирование ленточного основания происходит путем заливки готового цементно-песчаной смеси в деревянную опалубку с предварительно установленной арматурной сеткой. В раствор добавляют крупные фракции (гравий, щебень) для приобретения более высоких прочностных характеристик фундамента.

Размеры основания зависят от габаритов здания, которое планируется возводить. Обычно ширина фундаментной ленты имеет размер не менее 300 мм, высота наземной части — от 400 мм, а глубина может достигать 1500-2500 мм в зависимости от наличия грунтовых вод, глубины промерзания и желания оборудовать подвал. Ленточные фундаменты не рекомендуется устанавливать на пучинистых грунтах, если заглубление опалубки производится менее глубины промерзания.

Длина фундамента будет равняться суммарной длине всех наружных стен, включая внутреннюю несущую стену, под которой также устанавливается основание. В итоге, получив все требуемые значения, можно рассчитать объем бетона для фундамента. Калькулятор в данном случае может и не потребоваться — достаточно перемножить все показатели в метрах и получить искомое число в кубических метрах.

Формула расчета выглядит так:

V=h*b*l
, где:

V – объем раствора в м 3 ;
h – высота в м;
b – ширина в м;
l – длина ленты в м.

Например, для здания размером 6х6 м и одной внутренней несущей стеной, при высоте фундамента в 2 м и ширине 0,4 м, объем раствора для заливки получится: V=2*0,4*30=24
м 3 . При той же ширине и высоте фундамента, для дома размером 10х10 и двумя несущими внутренними стенами, вычисление будет выглядеть так: V=2*0,4*60=48
м 3 .

Данный расчет позволяет высчитывать почти точную кубатуру раствора, но следует помнить, что при транспортировке часть бетона теряется, а также при неплотной опалубке часть бетонного раствора может вытечь, но при этом существует дополнительный внутренний объем, занимаемый арматурным каркасом. Поэтому правильно будет ввести корректирующий коэффициент в сторону увеличения расчетного значения на 2%.

В итоге получаем более точную формулу расчета объема бетона для ленточного фундамента:

V=h*b*l + 0,02*(h*b*l)

Полученное значение округляется до целого числа. Для наших примеров уточненное вычисление будет выглядеть так: для дома 6х6 V=24+0,02*24=24,48 (25)
м 3 , для дома 10х10 V=48+0,02*48=48,96 (49)
м 3 .

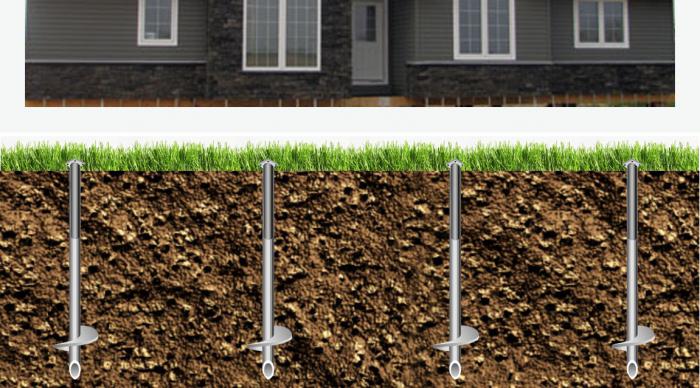

Свайно-винтовой фундамент

Фундамент закладывается ниже глубины промерзания. Хорошо зарекомендовал себя на неоднородных, болотистых и «плавающих» почвах. Металлические сваи с винтовой лентой, приваренной к стержню, ввинчивают в землю на расстоянии около 2,5 метра друг от друга. Лопасти сваи должны опираться на плотный слой грунта. Сверху обустраивают бетонный или металлический ростверк, связывающий опоры между собой. Для обустройства такого типа фундамента не нужно выравнивать участок, внутри свободно размещаются все коммуникации. Непригоден для скалистых грунтов, строительства домов с подвалом, для него нужно дополнительно возводить цоколь.
