Как сделать разметку фундамента под дом своими руками: Пошаговая инструкция

Начало работ

В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.

Начинают подготовку участка к строительству с нахождения первой точки. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.

Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом «Египетского треугольника». Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то — 8).

После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. Если значения не совпали, необходимо выравнивать угол до соответствия условию.

Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.

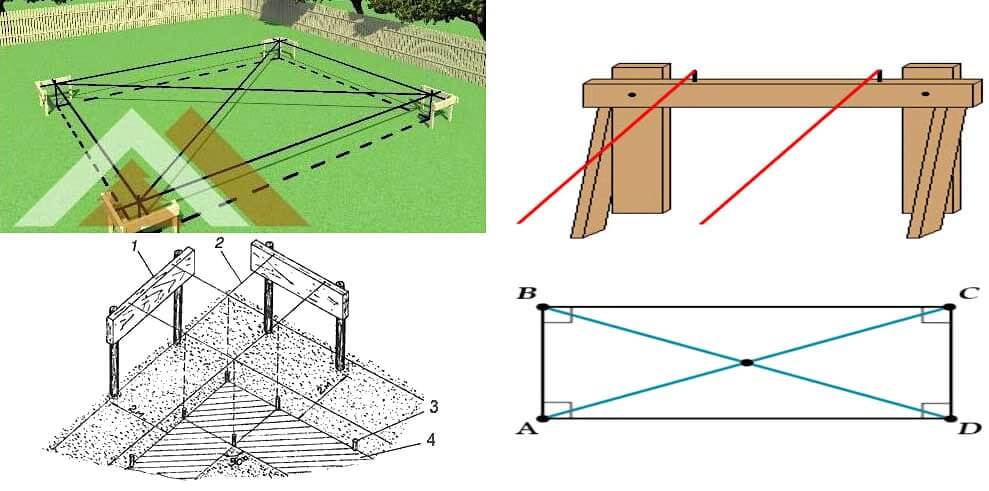

Разметка или обноска состоит из деревянных колышков и прибитых к ним реек. Такую конструкцию создают только по внешнему обводу ленточного фундамента.

Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.

После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:

  • Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90? и их проверка. В каждую точку забываются вешки.
  • Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
  • Проверка диагоналей. Они должны соответствовать чертежу. Если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило действует для квадрата.
  • Забивка колышков по внешнему периметру, натягивание шнура.
  • Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
  • Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки).
  • Проверка внутренних углов и диагоналей.
  • Разметка внутренних стен и проверка углов их сопряжения с наружными.

После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.

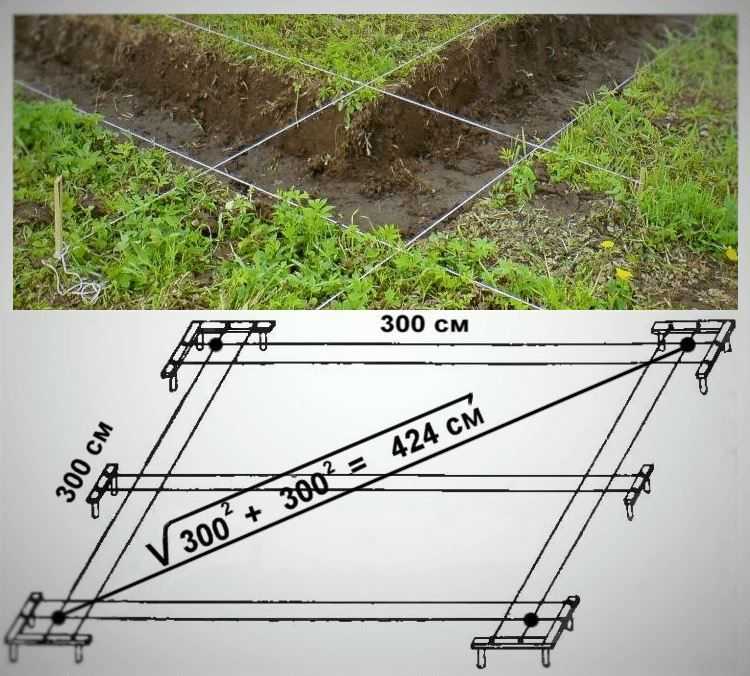

Точное нахождение точек при помощи теоремы Пифагора

Разметка фундамента своими руками не требует сложной техники. Но если планируется довольно большая стройка, для уменьшения трудозатрат потребуется нивелир (лазерный уровень). С его помощью все необходимые геометрические измерения, в том числе проверку углов, можно проводить в минимальные сроки. Для частного домостроения достаточно простейших приборов.

Чтобы обноска ленточного фундамента не помешала проведению земляных работ, правильно будет выполнить ее с отступом 50 см во внешнюю сторону от проектных значений.

Для отдельно стоящих фундаментов, так же как и для ленточного сначала выполняется наружная обноска, а после натягивается шнур для обозначения опор.

Если выполнить работы по разметке правильно, при строительстве здания не возникнет сильных отклонений от проектных значений (при условии соблюдения технологии монтажа стен и их ровности). Обноска и разметка для фундамента позволит построить дом без дополнительных мероприятий по подгонке элементов дома к имеющимся размерам.

Пошаговая инструкция разметки фундамента

1. На начальном этапе следует отбить границы участка, для этого по его углам вбиваем колья и натягиваем по периметру веревку.

2. Соблюдая план строительства, отмеряем необходимое расстояние, от лицевой стороны участка до дома. Для этого берем рулетку и отмеряем по границы участка от левого и правого угла одинаковое расстояние, указанное в проекте и вбиваем колышки, далее натягиваем веревку от одной точки к другой.

3. На полученной линии отмеряем первую сторону фундамента. Соблюдая проектные данные, откидываем от края участка расстояние, на котором будет находится дом, и вбиваем колышек. Далее от этой точки отмеряем размер стороны будущей основы дома и вбиваем второй колышек.

4. Для дальнейшего процесса разметки фундамента используем теорему Пифагора из геометрии, чтобы получить прямой угол. Для этого, от крайних точек полученной стороны откидывает линии по направлению будущих сторон, и выставляем на полученных линиях треугольник в отношении 3м:4м:5м, как показано на рисунке. Почему именно 3:4:5? Все благодаря теореме Пифагора, так как она гласит, что сумма квадратов длин катетов прямоугольного треугольника равна квадрату длины гипотенузы. Таким образом, получаем две линии отходящих от одного и второго края первой стороны фундамента под прямым углом, забиваем временно колышки.

5. Полученные перпендикуляры имеют размер 4 метра, это размер мал для того чтобы разметить фундамент под дом, так как средний размер дома 10 на 10 метров. Чтобы удлинить перпендикуляр, следует взять длинную веревку и натянуть так чтобы две точки, на краю первой стороны основы дома и на конце перпендикуляра стали на одной линии. Уловив их на одном уровне, вбиваем колышек, делаем это с запасом, если фундамент 8 метров в ширину, то колышек вбиваем через 10 метров, чтобы в будущем установить обноску на подходящем расстоянии от дома.

6. На полученных прямых отмеряем две стороны фундамента, размеры берем из проекта. Устанавливаем колышки, и соединяем их ниткой. В итоге получаем все четыре внешние стороны фундамента. Для проверки меряем диагонали, они должны быть равными, погрешность в несколько миллиметров считаю не значительной. Полученные в процессе разметки стороны фундамента, надо удлинить для переноса их на обноски.

7. Получив внешний контур фундамента, отмеряем от него расстояние до внутренних сторон, с помощью рулетки и угольника, вбиваем колышки и натягиваем по ним шнур. После этого можно приступить к копке, но есть одно но, перед этим надо обязательно установить обноски. Установка обносок нужна для точного монтажа опалубки и разметки стен дома.

8. Процесс установки обносок начинаем с выкапывания ямок для столбиков, в местах расположения осей, так чтобы ось проходила по центру доски обноски. Устанавливаем столбы в ямы приблизительно на одном уровне, засыпаем их, и утрамбовываем вокруг песок для хорошей устойчивости обноски, столб при этом равняем по уровню. Так же для увеличения устойчивости столбиков пользуются раскосами. Для их установки берем кол, вбиваем в землю напротив каждого столба обноски. После сбиваем кол и столб доской. Доску, соединяющую столбики обноски, прибиваем на 10-20 см. выше высоты будущего фундамента

Обратите внимание на расстояние обносок друг от друга и до дома, делаем его таким, чтобы между ними в будущем могла спокойно подъезжать техника

9. Теперь с помощью отвеса переносим нашу ось на доску и вбиваем гвоздь. Таким образом, переносим все натянутые оси на обноски, проделав это, можно считать процесс разметки фундамента под дом оконченным.

Разметка более сложного фундамента производится по тому же принципу, просто разбейте образно фундамент дома на несколько частей в виде прямоугольников и квадратов, разметьте основную часть, далее остальные как будет удобнее, все зависит от проекта дома, главное в процессе разметки придерживайтесь теоремы Пифагора.

Другие статьи о фундаментах:

  • Какие виды фундамента бывают?
  • Мелкозаглубленный ленточный фундамент на пучинистых грунтах.
  • Как утеплить фундамент дома снаружи пенополистиролом.

Виды ленточного фундамента по способу устройства

Пошаговая инструкция: как построить фундамент ленточного типа

Рекомендуемая схема действий:

1. Оценка состояния грунта, выбор типа основания.

2. Подготовка простейшего чертежа, расчет и закупка стройматериалов с учетом длины, ширины и глубины заложения ленты, расчистка участка.

3. Разметка постройки: с обязательной проверкой углов и отклонений по диагонали (не более 20-30 мм). Для ограничения внешнего и внутреннего периметров будущего гаража из пеноблоков используются веревки и колья.

4. Копка траншеи и смотровой ямы. Для предотвращения осыпания земли в процессе бетонирования предусматривается запас (10 см по бокам).

5. Настил геотекстиля (рекомендуемый, но необязательный этап). Засыпка и трамбовка не менее 10-15 см крупного песка и 10 щебня мелких фракций. Для упрощения процесса песок советуют смачивать.

6. Монтаж опалубки – деревянных щитов или несъемной (пенополистирол, ППСБ, арболит), к преимуществам последней относят дополнительную функцию утепления.

7. Вязка арматурного каркаса с обязательным отступом от краев на 5 см и шагом в 10-20 см. Чтобы фундамент для гаража прослужил долго, используются металлические прутья с сечением не менее 10-12 мм, игнорировать этот этап или заменять сталь пластиком не рекомендуется.

8. Замес или заливка готового бетона. Оптимальные пропорции при применении портландцемента М400 – 1:3:4 (цемент, песок, щебень, соответственно), для снижения доли воды на 1 м 3 раствора советуют добавить 75 г пластификатора. Бетон распределяют послойно, через каждые 20 см его трамбуют. Самому правильно залить фундамент (цельным монолитом в один день, без высыхания промежуточных слоев) сложно, на данном этапе нужны силы как минимум 2 человек.

9. Затвердевание бетона в опалубке (минимум 1 неделя) и еще 3 после снятия. Гидроизоляция фундамента обмазочными и рулонными стройматериалами.

10. Обустройство смотровой ямы (при наличии).

Данная инструкция подходит для возведения фундамента под гараж своими руками из бутового камня или готовых заводских блоков, к преимуществам последнего варианта относят хорошее качество бетона. Изделия укладывают по шахматной схеме с обязательным армированием рядов и смещением швов, для приготовления кладочного раствора используется только свежий цемент высшей марки. Но следует учесть, что монтаж тяжелых фундаментных блоков подразумевает задействование подъемной техники и увеличивает бюджет, из бутового камня сделать основание проще.

Для усиления защиты от влаги и потерь тепла проводится внешняя декоративная отделка выступающей части фундамента плиткой или штукатуркой. Технология исключает прерывание ленты или ростверка, что подразумевает возведения гаража с небольшим уклоном (около 15-25°). Рекомендуемая ширина пандуса – на 30 см больше ворот, длина – 5 м. Используется либо бетон с дополнительным армированием при превышении толщины слоя свыше 50 мм, либо асфальт. При выборе раствора залить пандус советуют в один прием, после затвердевания неровности снимаются шлифовальной машиной, для исключения скольжения шин поверхность покрывается битумными составами или сверху закладываются металлические полоски.

Советы, нюансы технологии

Существуют способы уплотнения грунта и усиления защиты основания гаража из шлакоблока от морозного пучения, в частности, недопущения образования замерзания льда вокруг ленточного монолита. К таким относят:

  • Укладку дренажных труб по периметру фундамента: на расстоянии около 50 см от стен и уровня земли, обмотанных геотекстилем, с обязательным незначительным уклоном.
  • Использование утепляющей несъемной опалубки (способ, рекомендуемый в первую очередь для пристраиваемых гаражей или рассчитанных на постоянное пребывание внутри).
  • Увеличение площади опоры основания. В этом случае необходимо сделать более широкую и глубокую траншею и залить ее дно тощим бетоном. Полученная стяжка снизит нагрузку.
  • Усиление ленточного монолита свайными опорами при строительстве гаража на склоне или неровных участках.
  • Утепление вертикальных стен конструкции пенополистиролом.
  • Обустройство отмостки, засыпка полученного фундамента не выбранным ранее грунтом, а смесью песка и щебня.

Вышеперечисленные способы не входят в стандартную схему действий при возведении фундамента гаража из пеноблоков своими руками и в той или иной степени увеличивают затраты, но они помогают снизить нагрузки и продлить срок службы конструкции. Крайней мерой считается полная замена почвы под основанием, ее используют при строительстве на торфяниках

К кладке стеновых блоков приступают не ранее, чем через месяц, важно рассчитать сроки правильно

Как правильно разметить фундамент. Выполняем точную разметку фундамента самостоятельно

  • 1. Зачем нужна разметка
  • 2. Необходимые инструменты
  • 3. Начало работ

Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок. Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками. Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.

Зачем нужна разметка

Способ закрепления шнуровки

Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

  • нарушение геометрических размеров здания;
  • неточности угловых размеров;
  • неправильная работа несущих конструкций из-за отклонения фундаментов и стен от проектных;
  • при использовании сборных перекрытий их элементы, изготовленные по проектным значениям, могут не подойти по существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.

Разметка контура фундамента под дом позволяет расположить опорные конструкции в строгом соответствии с принятым решением.

От расположения фундаментов зависит местоположение будущих стен здания и размеры помещений.

Необходимые инструменты

Чтобы разметка под фундамент была точной и быстрой в выполнении необходимо запастись следующими приборами и материалами:

Инструменты для разметки фундамента

  • рулетка с большой длиной измерительной ленты (в идеале равной или больше длины самой протяженной стены дома);
  • деревянные колышки или арматурные стержни (выбор зависит от имеющихся материалов и плотности грунта основания);
  • строительный угольник (имеет углы с величинами 30,60 и 90 градусов);
  • прочный шнур;
  • деревянные рейки;
  • зажимы, прищепки или гвозди для закрепления шнура к колышкам;
  • строительный уровень (можно приобрести недорогой пузырьковый, лазерный существенно облегчит работу, но имеет высокую стоимость).

Если есть возможность, можно также использовать нивелир, но его покупка для строительства одного здания нецелесообразна. Также при себе нужно иметь ножницы для нарезки шнура, молоток для забивки гвоздей, калькулятор для проведения необходимых расчетов.

Начало работ

В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.

Как разметить фундамент для дома своими руками

Рекомендации по выбору фундамента под баню

При выборе вида фундамента необходимо ориентироваться на тип стен и вид грунта. Так, столбчатый фундамент может не справиться с нагрузкой при возведении стен из кирпича и керамзитобетонных блоков. На косогорах оптимальное решение — винтовые сваи. Они же решат проблему болотистого места. На торфяниках толщиной слоя до 3 м — монолитная плита, больше — винтовые или забивные сваи.

Экономит средства столбчатый фундамент. Но для его закладки требуются определенные условия: малый вес здания и грунты, не предрасположенные к пучению во время морозов.

Если привязываться к виду грунта, то на песке оптимальный вариант — винтовые сваи, на текучих и пластичных грунтах, таких как суглинки и глины — плита.

На туго-пластичных (глина при ударе о землю рассыпается на куски) и твердых грунтах — ленточное или столбчатое основание.

Универсальным является ленточный фундамент. Его домашние умельцы заливают чаще всего. Даже в случаях, когда есть более дешевые альтернативные варианты. Причина видится в сформировавшемся за несколько веков подходе к виду основания под небольшими постройками, типа бани: мелкозаглубленная монолитная лента.

Особенности разметки под плитный фундамент

Разметка плиточного фундамента мало чем отличается от обычной стандартной разметки фундамента. Нам также потребуется правильно определить все углы, расставить колышки, и для удобства натянуть на них шнур или верёвку. Однако вам придётся ещё опираться и на площадь плит, так как если одна плита на несколько сантиметров не войдёт в разметку, то всё придётся переделывать.

Чтобы таких конфузов не было, заранее определитесь с предполагаемой площадью фундамента, а также узнайте площадь каждой отдельной плиты. Дальше суммируем площадь всех плит и сравниваем с запланированной площадью основания под дом.

Общие правила для любого фундамента

Выбираем точку отсчета.

Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример.

Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90?). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90?.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a

иb сделать угол в 90? нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Инструкция по разметке прямоугольного фундамента

Этапы строительства ленточного фундамента

Этапы заливки ленточного фундамента для жилых домов имеют строгую последовательность:

  1. В подготовленную траншею засыпают песок (20 см), который тщательно утрамбовывают. На утрамбованный песок насыпают слой гравия или щебня (15 см).
  2. Затем делается подготовка, для которой достаточно слоя бетона в 10 см. Для этой работы можно взять «тощий бетон» и использовать профилированную мембрану. Готовую подошву обязательно подвергают гидроизоляции.
  3. На следующем этапе делается опалубка и проводится армирование по всей площади фундаментной основы. Рассчитав необходимое количество арматуры, ее следует уложить, выполняя как поперечное, так и продольное армирование с помощью стержней арматуры и вязальной проволоки. После этого делаются необходимые технологические отверстия.
  4. После уже проделанных работ проводится поэтапная заливка бетонным раствором: под уровнем грунта и над ним, в соответствии с заранее подготовленным планом-схемой.
  5. Опалубку после застывания бетона снимают и проводят гидроизоляционные работы.

В раствор бетона, предназначенный для заливки ленточного фундамента, часто добавляются специальные компоненты:

  • стеклопластиковая арматура;
  • морозостойкие пластификаторы.

Задумываясь о том, как залить ленточный фундамент собственными силами, не прибегая к помощи бригады специалистов, необходимо точно определиться со своими физическими возможностями. Прекрасным решением в такой работе может стать привлечение к процессу родственников и друзей. Возведение ленточного бетонного фундамента своими руками не требует от застройщика наличия опыта, специальной техники и особых знаний. Поэтому итогом такой работы становится качественный результат и существенная экономия денежных средств.

Методы разметки прямоугольного фундамента

Прямоугольная форма фундамента является наиболее простой для строительства. Для его разметки можно использовать следующие способы:

  • Метод паутины.
  • Золотой треугольник (т. Пиагора).
  • Обноска (чаще используется для сложных форм).

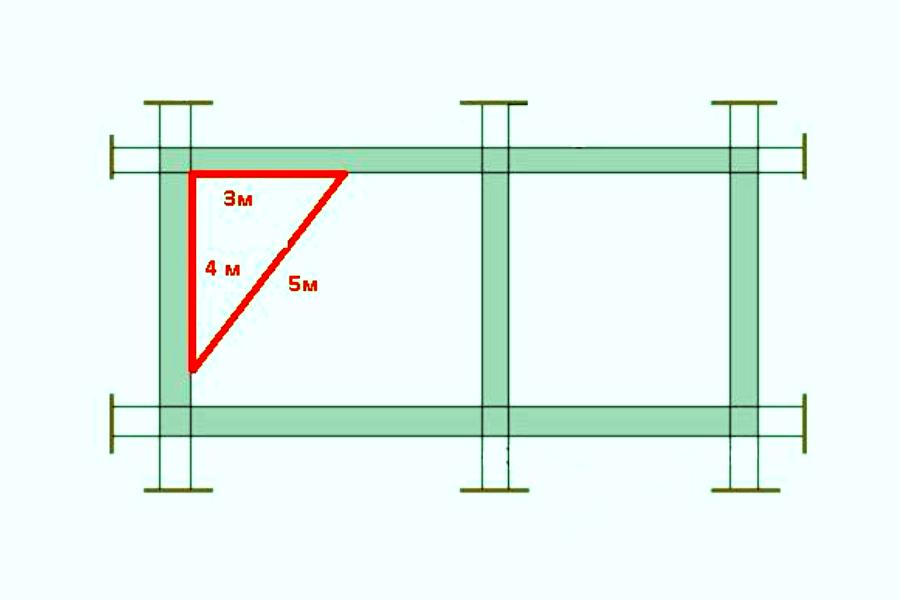

Золотой треугольник

Очень простой и надежный способ разметки фундамента. Для того чтобы сделать разметку с помощью данного способа вам необходимо:

  • Вбить колышек в углу главной стены.
  • Отмерять по главной стене 4 метра и вбить колышек
  • Соединить 2 имеющихся колышка веревкой
  • Отмерять от первого колышка по смежной стене 3 метра и вбить колышек.
  • Соединить 1й и третий колышек веревкой.
  • Протянуть веревку от колышка находящегося на главной стене, до колышка находящегося на смежной стене веревку. Длина веревки должна быть 5 метров.
  • Если веревка не достанет до колышка на смежной стене – подвинуть его ближе, если же веревка не будет натянута – отодвинуть дальше.

Таким образом, вы получите ровный угол в 90 градусов. Далее необходимо будет продолжить стены на необходимую длину. Чтобы получит оставшиеся в стены, отмерьте 2 куска веревки необходимой длины и протяните от угловых колышков уже имеющихся стен до натяжения. Затем закрепите. Вот и все – прямоугольная разметка готова.

Базовые правила разметки ТИСЭ

Перед тем, как начинать устанавливать опоры для столбчатого или копать траншеи для ленточного фундамента, нужно определиться, по какой конструкции во дворе будет производиться разметка. Для жилого дома удобнее всего отталкиваться от забора, который чаще всего будет параллельным постройке. Для жилого здания также за первичную точку можно взять гараж, любое подсобное помещение или другие конструкции (и даже растения) на участке.

Фото — первичная разметка на местности

Зачем нужна эта привязка? Если угол фундамента не будет установлен по какому-либо существующему объекту во дворе, то выкопать ровную траншею практически невозможно, а это значит, что дом не получит устойчивое положение. Кроме этого, если он будет с прямыми углами, то привязка производится сначала треугольником, т. е. таким, у которого стороны равны. Найти прямой угол при разметке фундамента на местности можно несколькими способами:

  1. Лазерным уровнем;
  2. Обычной рулеткой;
  3. Простым расчетом потребной длины.

Легче всего сделать первичную разметку участка под котлован с помощью лазерного нивелира. Это особое геодезическое устройство, которое позволяет очень точно измерить угол и необходимую прямую линию. Он просто настраивается на нужные параметры и устанавливается в точке, от которой будет осуществляться разметка. По лазерному лучу нужно протянуть бечевку и закрепить её на местности.

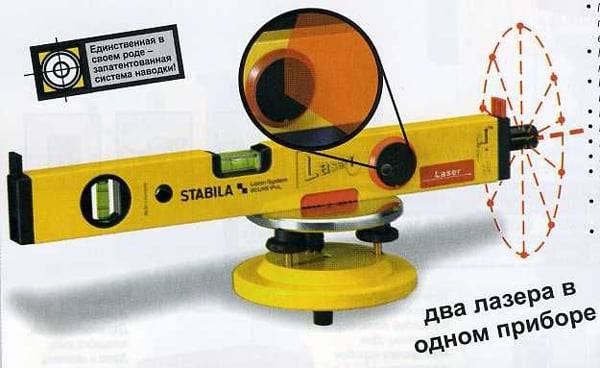

Фото — лазерный нивелир для разметки фундамента

Просто рулеткой работать немного сложнее. Нужно вычислить уклон почвы, чтобы учесть коэффициент погрешности. В зависимости от размера фундамента, на каждый метр может приходиться по несколько см погрешности. Для большего удобства также сразу после разметки натягивается шнур.

Фото — принцип разметки

Вышеперечисленные способы не являются универсальными. В зависимости от типа участка и возможностей они подходят далеко не всем, в отличие от самого точного варианта – расчета размера и углов фундамента. Как мы сказали, привязка любого основания (свайного, незаглубленного ленточного, буронабивного, винтового, монолитного) первично производится по одной точке, от которой отмеряется прямой угол. Делать это нужно по теореме Пифагора:

C2 = A2 + B2

Либо C = ?A2 + B2

Рассмотрим на примере прямого фундаментного треугольника 9 х 10 х 13. Исходя из формул выше, получается:

13 = ?92 + 102

Но, если без округления, то получится погрешность 13,45 – 13 = 0,45. Выходит, что на местности придется делать небольшое отступление. Если все сделано правильно, то с дальнейшей разметкой участка под фундамент проблем не возникнет, главное – точно отмерять значения.

Фото — теория Пифагора на схеме

Видео: самостоятельно делаем разметку фундамента

https://youtube.com/watch?v=66CDCNNuep8

Глубина заложения фундамента

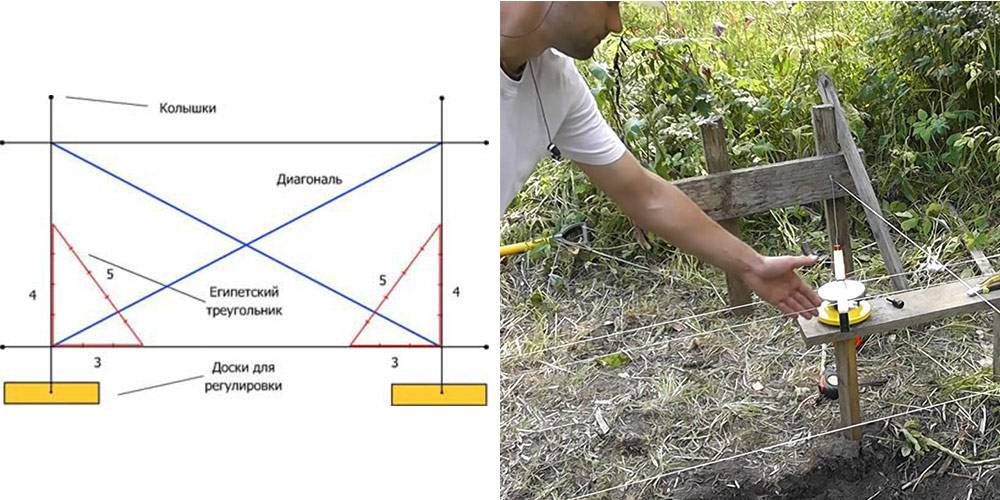

Разметка прямых углов фундамента дома с помощью «египетского треугольника»

Есть еще один способ сделать разметку фундамента своими руками – с помощью «египетского треугольника».

Как известно из школьного курса геометрии – «египетский треугольник» это прямоугольный треугольник со сторонами 3, 4 и 5

А в каких единицах, в сантиметрах или километрах – не важно

Для того, чтобы собрать такой треугольник своими руками, необходимо 3 относительно жестких рейки, размером 3м, 4м и 5м, деревянных или металлических. И если из этих реек собрать треугольник, то он будет прямоугольный.

С помощью такого треугольника можно размечать прямые углы и направления перпендикулярных стен.

Но, как показывает практика, этот треугольник, во-первых, сложно сделать идеальным, а во-вторых, если дом большой, то и треугольник нужен большой, а это просто нецелесообразно. Маленьким треугольником, будет погрешность, которую все равно потом исправлять, измерением диагоналей.

Учитыва вышесказанное – изготавливать «египетский треугольник» своими руками, для разметки фундамента, в большинстве случаев не имеет смысла.

Выводы и советы:

Итак, на первый взгляд, все очень трудно и без профессиональной помощи – не обойтись, но это далеко не так. Если вникнуть и понять суть, то разметка фундамента под дом своими руками станет для Вас сущим пустяком.

Вот несколько советов:

  1. Перед тем, как начинать разметку, обязательно убедитесь, что Вы сделали достаточные отступы от соседских участков и красной линии (согласно документам).
  2. Идеальными колышками будут куски арматуры диаметром 10-14мм, так вы сможете более точно произвести разметку фундамента.
  3. Хорошо натягивайте шнур между колышками, чтобы из-за травы, его направление не отклонялось.
  4. Натянутые шнуры не убирайте, пока траншея не прокопается лопатой на 2-3 ряда, иначе, точная разметка может превратиться в неровный фундамент.

Внимание! Как бы Вы точно не разметили фундамент под дом, все равно, при дальнейших работах с ним после заливки, будь то кладка кирпича, блоков или дальнейшая заливка, необходимо перепроверять диагонали

Земляные работы

Любой из земельных участков имеет перепады высот по периметру. Поэтому, когда вами будет копаться траншея под ленточный фундамент, необходимо пользоваться водяным уровнем. Сначала найдите самую низкую точку периметра, расположенную в одном из внешних углов разметки.

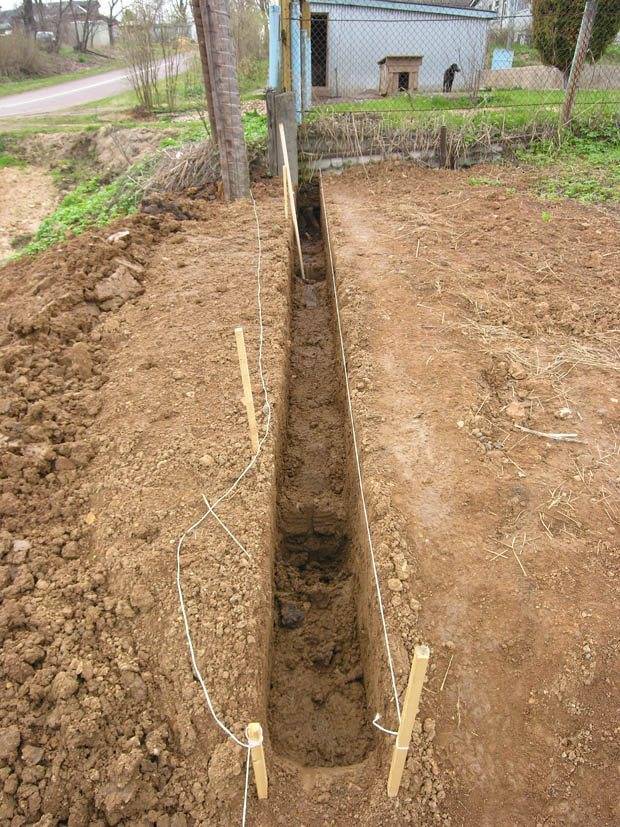

Траншея для ленточного фундамента

От нее и будет рассчитываться глубина заложения ленточного фундамента. Если постройка совсем легкая и располагается на не пучинистой почве, то траншею можно делать совсем неглубокой — порядка 40 сантиметров. Иными словами, делать вы будете незаглубленный ленточный фундамент. Дно траншеи по уровню обязательно должно быть ровным.

Если почва пучинистая, то необходим заглубленный ленточный фундамент. Существуют специальные сводные таблицы, указывающие толщину промерзания грунта во всех регионах России. Узнав ее для своего участка, учтите, что глубина ленточного фундамента в данном случае должна быть на 20см ниже данного параметра.

Следует также отметить, что траншея должна быть, минимально, на 20см шире самого фундамента. Как правило, ширина ленточного фундамента для небольших зданий составляет 40см, значит, ров должен быть 60 сантиметровым.

Когда траншея будет готова, на ее дне делается подушка под ленточный фундамент. Толщина ее должна быть 15см. Используйте под подсыпку дробленый либо речной песок. Полейте материал водой и хорошо утрамбуйте.

Правильная разметка фундамента своими руками

Еще до момента проведения земляных работ: рытья котлована или траншей под будущий фундамент – необходимо наметить основные параметры основания, его углы, стороны и т.д. Основные требования, которые необходимо соблюдать при этом:

  • выдерживать геометрию фундамента, установленную проектом;
  • правильно выставлять углы будущего основания;
  • сверять длины сторон фундамента

Набор инструментов и приспособлений для разметки фундамента

Для разметки фундамента нам потребуется не такое уж и большое количество инструментов и материалов. Во-первых, запаситесь веревкой, шнуром или леской, которая послужит в качестве основного разграничивающего элемента. Лучше, если это все-таки будет веревка или шнур – они более заметны на фоне грунта, что упростит проведение работы. Конечно, не обойтись без рулетки, основного и единственного в нашем случае мерного инструмента. Колышки потребуются для обозначения углов будущего фундамента, а так называемые доски обноски или «скамейки» (сбитые доской два колышка-бруска) позволят оптимизировать работу и ускорить процесс разметки. По доскам обноскам очень удобно перемещать шнур, корректируя разметку.

Этапы разметки участка

Ниже мы в нескольких словах опишем одну из методик проведения разметки под фундамент. Вы можете вносить свои коррективы или использовать более удобную для вас технологию, например, эту. Итак, если необходимо быстро и правильно разметить фундамент своими руками, то:

  1. определяемся с положением одного из углов фундамента, назовем его базисным. В это место вбиваем колышек, от которого уже будем плясать дальше;
  2. рядом с базисным колышком на расстоянии примерно 1,5 м вбиваем доски обноски – с одной стороны, такие же доски обноски на расстоянии (3+Х) м – с противоположной. Х в нашем случае равен длине стороны будущего фундамента, м. Натягиваем между нашими «скамейками» шнур таким образом, чтобы он проходил через базовый колышек, отмечаем от последнего Х м и вбиваем в этом месте второй кол – два угла фундамента уже размечено. Можно упростить: сразу вбить 2 колышка на нужном расстоянии друг от друга, а уже потом выставить обноски;
  3. далее необходимо восставить перпендикуляры из наших колышков. Для этого берем рулетку, отмеряем от колышка, например по 0,5 м в каждую сторону вдоль натянутого шнура, отмечаем точки. Выставляем длину рулетки на 1,6 м и из последних точек рисуем дуги окружностей. Место их первого пересечения и будет являться точкой крепления шнура к доске обноски (по сути, отмеряем половину основания равнобедренного треугольника – по 0,5 м, затем восстанавливаем равные его стороны Y и отмечаем вершину треугольника, высота которого будет перпендикулярна основанию);
  4. от последней доски обноски отмеряем расстояние (Z+3) м и устанавливаем очередную «скамейку», которую соединяем с предыдущей шнуром, идущим прямо по высоте равнобедренного треугольника;
  5. отмеряем от колышка расстояние Z и вбиваем очередной колышек, который будет обозначать третий угол фундамента;
  6. со всеми остальными углами фундамента разметка проводится аналогично;
  7. если необходимо разметить ленточный фундамент, то натягиваются дополнительные шнуры на досках обноски на расстоянии, которое равно ширине ленты. Если вы решили устанавливать несъемную опалубку, то корректируйте ширину ленты на толщину материала опалубки;
  8. на заключительных этапах сверяют длины диагоналей прямоугольников – они должны быть равны

В заключение

Разметка фундамента дома является одним из самых простых видов работы. Имея в своем распоряжении хотя бы одного помощника, вы без особого труда справитесь с поставленной задачей в течение часа. Помните, что корректировать полученный результат разметки придется еще раз – после проведения всех земляных работ, когда будете устанавливать опалубку для фундамента, т.к. на этом этапе с большой вероятностью разметка нарушится. В случае если геометрическая форма фундамента сложная, разметка проводится за счет разбивки на более простые участки с последующим их сведением. Например, фундамент вашего дома имеет не 4 стороны, а 8. Тогда на первом этапе размечаем большой прямоугольник (или квадрат), и уже из него вычленяем, словно отрезая от пирога, нужные нам параметры основания. Естественно, для этого потребуется большое количество досок обносок.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
