Что такое ситуационный план земельного участка для газификации или электросетей с привязкой к населенному пункту: составление – Обзор

Основные моменты

Рассмотрим специфику ситуационного плана земельного участка для газификации, термины и определения, необходимые для понимания, назначение документа, ситуационный план земельного участка для газификации жилого дома, а также законодательную базу данного вопроса.

Необходимые термины

Газификация	Проведение и подключение газовых инженерных сетей к участку и дому на нем для использования в бытовых целях
Кадастровый номер	Уникальный номер участка, который присваивается в результате проведения его государственной регистрации
Контуры участка	Очерченные специалистом границы земельного участка, в рамках которых прорисовано четкое расположение объектов и строений на участке
Координаты	Точные цифровые обозначения месторасположения участка, в соответствии с данными со спутника
Межевой план	Схема участка с обозначением координат и контуров земельного участка
Ситуационный план участка земли	Схема земельного надела и прилегающей площади, при этом съемка выполнена сверху

Назначение документа

Ситуационный план делается с высоты птичьего полета, на нем должны быть четко видны контуры надела земли, а также его привязка к конкретному местонахождению.

Помимо этого, на плане должны быть указаны все без исключения находящиеся рядом с участком объекты – дороги, трассы, сети инженерных коммуникаций, маршруты транспорта.

Постройки на плане должны иметь соответствующие данные о годе строительства и ввода в эксплуатацию, названия улиц и переулков, номера зданий на улице и количество этажей в доме.

Ситуационную схему земельного участка с привязкой к определенной территории владелец получает в комплекте с выкопировкой из генплана участка.

Схема используется в следующих случаях:

Данный документ считается обязательным	В процессе проведения сделок с недвижимостью, поскольку покупатель должен быть осведомлен не только о самом объекте недвижимости, но и о соседних участках
Управляющие компании требуют ситуационный план	В случае подключения газа и электричества к участку
Если владелец земельного надела желает построить жилой дом	На своем участке, данную схему потребуется предъявить в местные органы самоуправления.

Ситуационный план должен включать следующие данные:

• точный адрес земельного участка;
• все соседние строения с точными данными о количестве этажей;
• названия соседних улиц;
• на плане должны быть указаны стороны света в виде стрелок или указателей;
• уровень освещенности земельного участка;
• четкое местонахождение инженерных сетей и коммуникаций;
• персональные данные заказчика;
• личная подпись и печать должностного лица, которое осуществило работы по составлению схемы.

Этот код состоит из 19 цифр, каждая из них содержит конкретные сведения о недвижимости — местонахождение, район, улица и другие данные.

Кадастровый номер используется в качестве специфического идентификатора, который помогает разрешить споры и конфликты, связанные с разграничением контуров земельного надела.

Ситуационный план являет собой графический рисунок земельного участка с точными границами.

Для того чтобы его получить, необходимо заполнить заявку, которая содержит следующие данные:

• личные данные заявителя;
• адрес места проживания и телефон на случай необходимости связаться;
• точное местонахождение земельного надела;
• площадь и контуры участка;
• основание и цель использования схемы.

Отказ в выдаче ситуационного плана может быть выдан в таких случаях — если в заявке или документации указаны неправдивые данные или если лицо, подающее заявку, не имеет юридического права на земельный участок.

За нанесение контуров надела потребуется заплатить 600 рублей. Изготовляется план на протяжении 1-2 дней в зависимости от количества заявок у работников государственного органа.

В данном пакете должна присутствовать ситуационная схема с требуемой привязкой к местонахождению.

А для подключения к электросетям потребуются также данные за последние годы об осуществленных геодезических работах на участке.

Правовое регулирование

В данном нормативном акте изложены все требования и особенности подключения участков к газовым сетям, специфика обращения в государственные органы.

Также прописаны действия граждан на случай отсутствия газовой трубы в непосредственной близости от местности участка, и действия на случай отказа в газификации надела.

В каждом отдельно взятом регионе РФ действуют определенные постановления местных органов власти, которыми нужно руководствоваться при оформлении ситуационного плана для газификации земельного участка.

Технический план на газопровод

Технический план на газопровод – основной документ о данном объекте

Технический план на газопровод разрабатываются на основе утвержденной проектной документации, акта, подтверждающий соответствие параметров построенного, реконструированного объекта капитального строительства проектной документации.Согласно ст. 55 Градостроительного кодека РФ для ввода объекта в эксплуатацию застройщик обращается в федеральный орган исполнительной власти, орган исполнительной власти субъекта РФ, орган местного самоуправления.

Обязательным документом предоставляемом в данный орган из перечня необходимых является технический план. Проверенные сведения заносятся данный документ, в том числе подготавливаются необходимые схемы, планы и чертежи. Учитывая, что газопровод причисляется к линейным сооружениям, то перечисленные планы будут содержать сведения о его границах и точной локализации.Параллельно кадастровый инженер подготавливает документ в электронной форме – текстовое и графическое описание местоположения границ зон с особыми условиями использования территории, перечень координат характерных точек границ таких зон для внесения сведений в ЕГРН. Данным документом является карта-план территории.

Проектирование газопровода

Проектирование и прокладка газопровода на территории Ленинградской области состоит из последовательных обязательных этапов. Изначально проводятся геодезические и геологические изыскания, создаются Проект планировки территории (ППТ) и проект межевания территории (ПМ), которые подлежат обязательному утверждению в администрации МО.

Проектная документация, подлежащая дальнейшей государственной экспертизе и разработанная на основании утвержденных ППТ и ПМТ, является обязательным документом для оформления разрешения на строительство газопровода.Однако, стоит учитывать, что одной из основных характеристик газопровода является величина давления газопровода, измеряемая в МПа.Согласно Областному закону «Об установлении случаев, при которых не требуется получение разрешения на строительство на территории Ленинградской области (с изменениями на 13 июля 2018 года)» не требуется получение разрешения на строительство для:• строительства газопроводов-вводов;• строительства газопроводов низкого давления.Так же согласно Постановлению правительства РФ «Об утверждении перечня видов объектов, размещение которых может осуществляться на землях или земельных участках, находящихся в государственной или муниципальной собственности, без предоставления земельных участков и установления сервитутов (с изменениями на 30 июня 2018 года)» газопроводы и иные трубопроводы давлением до 1,2 МПа, для размещения которых не требуется разрешения на строительство могут размещаться на землях или земельных участках, находящихся в государственной или муниципальной собственности, без предоставления земельных участков и установления сервитутов.

Важно!

Собственникам магистральных или промышленных трубопрводов (газопроводов, нефтепроводов и нефтепродуктопроводов, аммиакопроводов), сведения о которых не внесены в ЕГРН, необходимо не позднее 1 сентября 2019 г. обеспечить подготовку графического описания местоположения границ зон минимальных расстояний до магистральных или промышленных трубопроводов и зон, находящихся в их границах, с перечнем координат и направить их в уполномоченный исполнительный орган государственной власти для утверждения и внесения сведений о них в ЕГРН.

Технический планЕсли вам предстоит оформление технического плана на газопровод на территории Ленинградской области, а также услуги по составлению карты-плана, или как правило, для наземных газопроводов межевого плана специалисты ООО «Мир Кадастра» ответят на все вопросы и окажут помощь в подготовке требуемых госструктурами документов.

Прежде, чем заказывать у специалистов технический план сооружения газопровода, нужно убедиться, что участок земли подходит под предстоящие задачи. Законом определены ограничения в области пользования землей с имеющимся газопроводом, что связано с повышенной взрывоопасностью транспортируемой среды.ООО «Мир Кадастра» предлагает свои услуги застройщикам и частным лицам.

Наши специалисты готовы в срочном порядке составить технический план на линейное сооружение, расположенное над/на и под землей, а также на архитектурные и другие объекты. Стоимость услуг можно уточнить по телефону 8-905-259-67-68

Ситуационный план – что это такое, для чего нужен

Схематическое изображение земельного надела и ближайших окрестностей называется ситуационным планом. На нем отображены основные объекты, границы участков, дороги, коммуникации, расположенные в рамках отмеченной площади.

При этом в отличие от настоящей карты в нем нет рельефа местности и надписей – вместо этого есть условные знаки с расшифровкой снизу. При необходимости на схеме указываются адреса сооружений, наименования улиц, даты возведения и число этажей.

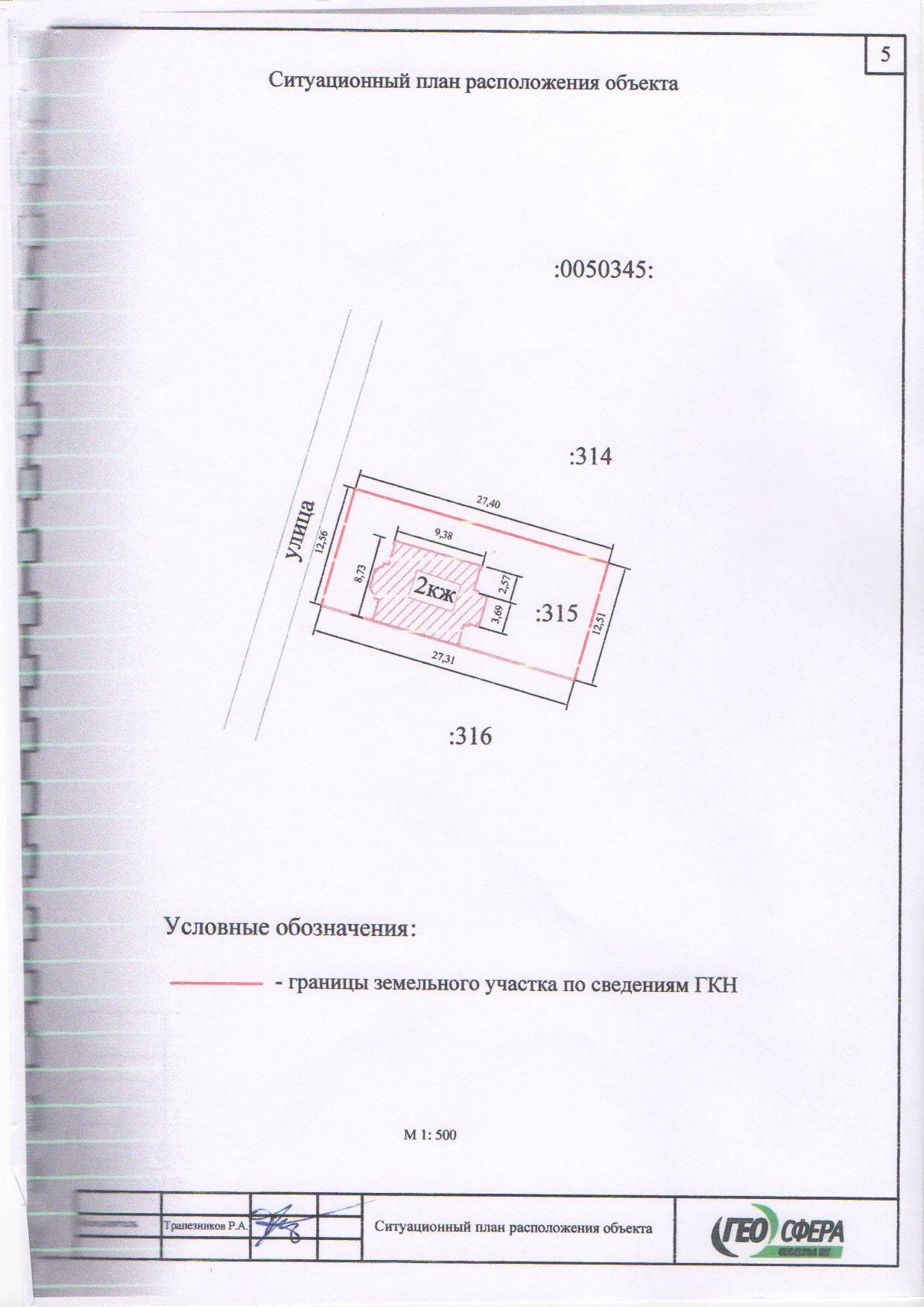

Ситуационный план расположения объекта или земельного участка с привязкой к территории нужен в таких случаях:

• Любая процедура по переделке прав собственности – продажа, дарение, завещание. Схема позволяет покупателю понять размещение основных объектов и особенности прилегающих территорий. Также она может применяться при составлении межевого плана.
• Строительство нового объекта. План-схема предоставляется в местную администрацию и указывает, где будет построено здание, а также какие коммуникации к нему будут подведены.
• Реконструкция важных с точки зрения истории объектов.

Чтобы подвести к дому газопровод, нужен ситуационный планИсточник rbk.ru

• Подведение газоводов, электросетей и водопроводных магистралей. На чертеже обязательно отмечаются внешние и внутренние точки подключения.
• Разрешение спорных ситуаций на границе с соседями.

Ситуационный план

Ситуационный план участка представляет собой вид на участок с высоты птичьего полёта, когда видны кадастровые границы участка и объекты, расположенные на территории. Отображают земельный участок относительно окружающей местности и прилегающих объектов, таких как инженерные сети, дорожные пути, остановки общественного транспорта и другие значимые объекты. План необходим перед покупкой участка для строительства, чтобы оценить особенности рельефа местности, возможность подключить к капитальным объектам и рационально использовать электричество, водо- и газоснабжение, учитывая правила безопасной эксплуатации сетей.

Сведения, которые также указывают в ситуационном плане:

• информация о застройщике;
• точный адрес участка;
• сооружения на участке с указанием этажности;
• столбы и опорные конструкции;
• роза ветров (для определения режима ветра на участке);
• зелёные насаждения и водоёмы;
• свалки.

Где взять ситуационный план

Разрабатывают схему на основе топографических сведений об участке с привязкой к окружающим сооружениям и объектам на местности. Если инженерные изыскания на территории уже проводились, ситуационный план можно заказать вместе в выкопировкой из генерального плана поселения. Если же работы по изучению территории не проводились, застройщику следует обратиться в ГКИ Недкадастр для проведения геодезических работ. Обычно ситуационный план заказывают перед планированием строительства коммерческих и частных объектов, зданий инфраструктуры, реконструкции памятников архитектуры, прокладке новых или ремонту старых газопроводов или электрических сетей.

Кому нужен ситуационный план

Схему предоставляют при выкупе участка у администрации поселения, либо при продаже своего участка. В случае, когда собственник желает приобрести землю в собственность или взять в аренду из неразграниченного государственного массива, сначала необходимо удостовериться, что данный участок не находится в аренде, залоге, и никто больше не претендует на землю. Тогда кадастровый инженер подготавливает ситуационный план и направляет в администрацию по месту нахождения участка. Предельные размеры участков устанавливаются согласно правилам землепользования и застройки, действующим в конкретном муниципалитете. Поэтому, в зависимости от категории земли и видов разрешённого использования, участок может оказаться меньше, чем планировал собственник.

Здесь понадобится помощь кадастровых инженеров, которые ознакомятся с ПЗЗ, действующими в регионе. Они определят допустимые размеры участка согласно установленным нормам, выполнят комплексные геодезические работы по составлению сначала топографического плана, затем ситуационного и вместе с заявлением о выкупе земли подадут в администрацию.

Почему стоит обратиться к и инженеру

За ситуационным планом собственник может обратиться в отдел Архитектуры местной администрации. Для этого он пишет заявление, где указывает точные координаты участка, кадастровый номер, а также причину, по которой план необходим. При обнаружении несоответствий в сведениях документы вернут для исправления недочётов. Если же таковых нет, сотрудники отдела Архитектуры займутся разработкой плана. Это займёт ещё 30 рабочих дней. Проще и быстрее обратиться в специализированную компанию, которая займётся конкретно вашим случаем и доведёт дело до положительного результата.

Инженеры ГКИ Недкадастр в зависимости от целей, для осуществления которых необходим ситуационный план, разработают схему в соответствующем масштабе. Инженеры проведут геодезические работы на участке, затем, на основе полученных сведений, составят ситуационный план с общепринятыми условными обозначениями, согласно установленным стандартам законодательства.

Как сделать ситуационный план земельного участка для газификации

Рассмотрим, какие органы занимаются оформлением и выдачей ситуационного плана, какие документы необходимы и как можно самостоятельно составить ситуационную схему при помощи специальных программ.

Где можно получить

Для обеспечения газификации участка гражданину необходимо обратиться в специализированный государственный орган с требуемым пакетом документов, в котором должен быть ситуационный план с привязкой к местности на бумаге размера А4.

За получением консультаций вы можете обратиться в местный орган по месту расположения самого надела.

Видео: ситуационный план

Сотрудники органа расскажут, у какой конкретно компании можно заказать ситуационный план указанного земельного участка.

Для получения ситуационной схемы нужно знать точные координаты и контуры участка. Если же вы не знаете координат, тогда есть два выхода из ситуации:

Обращение в специальную архитектурную компанию	Специалисты которой смогут осуществить точечные замеры и сформировать план с масштабом 1:2000
Самостоятельное составление ситуационной схемы онлайн	При помощи специализированного программного обеспечения. Основой могут выступать снимки со спутников с высоким разрешением и точностью

Специальных справок или запросов от газовой службы не требуется, ведь уполномоченные специалисты имеют необходимые данные для газификации.

Однако в случае, если проведение газовых сетей не планируется в ближайшее время по указанному адресу, тогда гражданину могут предоставить обоснованный отказ в проведении газа к его участку.

Однако и здесь могут появиться проблемы в оформлении, если нет привязки плана к местности. Это происходит в ситуации, когда окружающий район или местность не газифицирована вовсе.

Какие нужны документы

При персональном обращении просто получить в МФЦ или другом местном органе власти ситуационный план земельного участка для газификации по кадастровому номеру.

Для этого нужны следующие документы:

Заявка с указанием кадастрового номера участка	Бланк и образец заполнения вы сможете получить на месте
Личный паспорт гражданина РФ;	—
Свидетельство о праве собственности на земельный участок	Или справка из единого реестра в зависимости от того, когда было приобретено право собственности на участок
Свидетельство о государственной регистрации участка	—

Образец заполнения

Заполнение ситуационного плана обычно проводится по стандартизированной форме. Ниже вы можете увидеть образец заполнения и содержание ситуационного плана для газификации участка:

• название конкретного объекта, особенности построек на участке;
• конкретный и точный адрес объекта;
• район и округ местонахождения участка;
• заявитель, его ФИО полностью (в роли заявителя может выступать только физическое лицо);
• необходимо указать цель составления плана (например, необходимость проведения газа для использования для бытовых целей);
• затем предоставляется заранее изготовленная копия ситуационного плана и подается в соответствующий орган для проведения газификации.

Как оформить онлайн

Часто происходят ситуации, когда гражданин желает самостоятельно оформить ситуационный план, не обращаясь и не простаивая в очередях в различных инстанциях.

Нередко граждане пытаются закачать готовую ситуационную схему участка по его кадастровому коду онлайн. Однако на бесплатных государственных ресурсах такой информации и планов в масштабе 1:2000 не существует, такие планы можно получить только за отдельную плату.

Возможен другой вариант – использовать снимки со спутников на ресурсах Яндекс или с Гугл карт, а затем самостоятельно нанести границы и контуры своего участка на данные снимки.

Однако не всегда можно обеспечить максимальную точность таких данных. Большинство компаний, которые занимаются газификацией участков, не принимают такие ситуационные планы. Однако в каждом конкретном случае ситуация рассматривается в индивидуальном порядке.

Также на просторах интернета вы сможете найти программное обеспечение, которое позволит сформировать самостоятельно на компьютере ситуационный план вашего участка.

Такая схема будет незначительно отличаться от той, которую составит профессиональный геодезист, однако для ее составления потребуются специальные технические навыки.

Итак, мы разобрались, что собой представляет ситуационная схема для проведения газификации на вашем земельном участке. Теперь вы знаете, куда обращаться за ее оформлением, какие документы нужно перед этим собрать.

Также при желании и наличии навыков работы с компьютером при помощи специального софта вы сможете самостоятельно составить ситуационный план с высокой точностью.

Как сделать схему планировочной организации земельного участка самому

Документ можно составить самостоятельно, взяв за образец любой, находящийся в сети интернет. Но как бы он ни был приближен к вашему случаю, придется затратить немало времени и усилий, чтобы максимально соблюсти все требования.

Особых ограничений по тому, кто может оформить СПОЗУ, в законодательстве нет. Значит, вправе сделать ее самостоятельно любое физическое или юридическое лицо, обладающее определенными навыками.

В Градостроительном кодексе РФ говорится, что застройщик может сделать схему применительно к объектам ИЖС по собственной инициативе. Но получить разрешающие строительство документы без нее невозможно. Поэтому СПОЗУ вычерчивать придется и это сделать может сам собственник участка с соблюдением всех утвержденных градостроительных норм.

Для оформления графической части схемы потребуется иметь знания и навык черчения или работы в графических программных редакторах. Помимо этого рекомендуется изучить несколько образцов для наглядного представления о том, как они должны выглядеть. Следует помнить, что этот документ должен отвечать определенным стандартам и требованиям, а также соответствовать градостроительному плану земельного надела. Если они не будут соблюдены, то администрация вправе выдать отказ в предоставлении разрешения на осуществление возведения строения.

Цена СПОЗУ. Отметим, что все требования, предъявляемые к схеме, довольно сложно понять простому обывателю. Профессионалы же, за плечами которых имеется опыт составления таких документов, справляются с задачей качественно и быстро. Но их работа стоит определенных денег от 3500 рублей.

Если вы приняли решение вычертить СПОЗУ самостоятельно, то придерживайтесь небольшой инструкции:

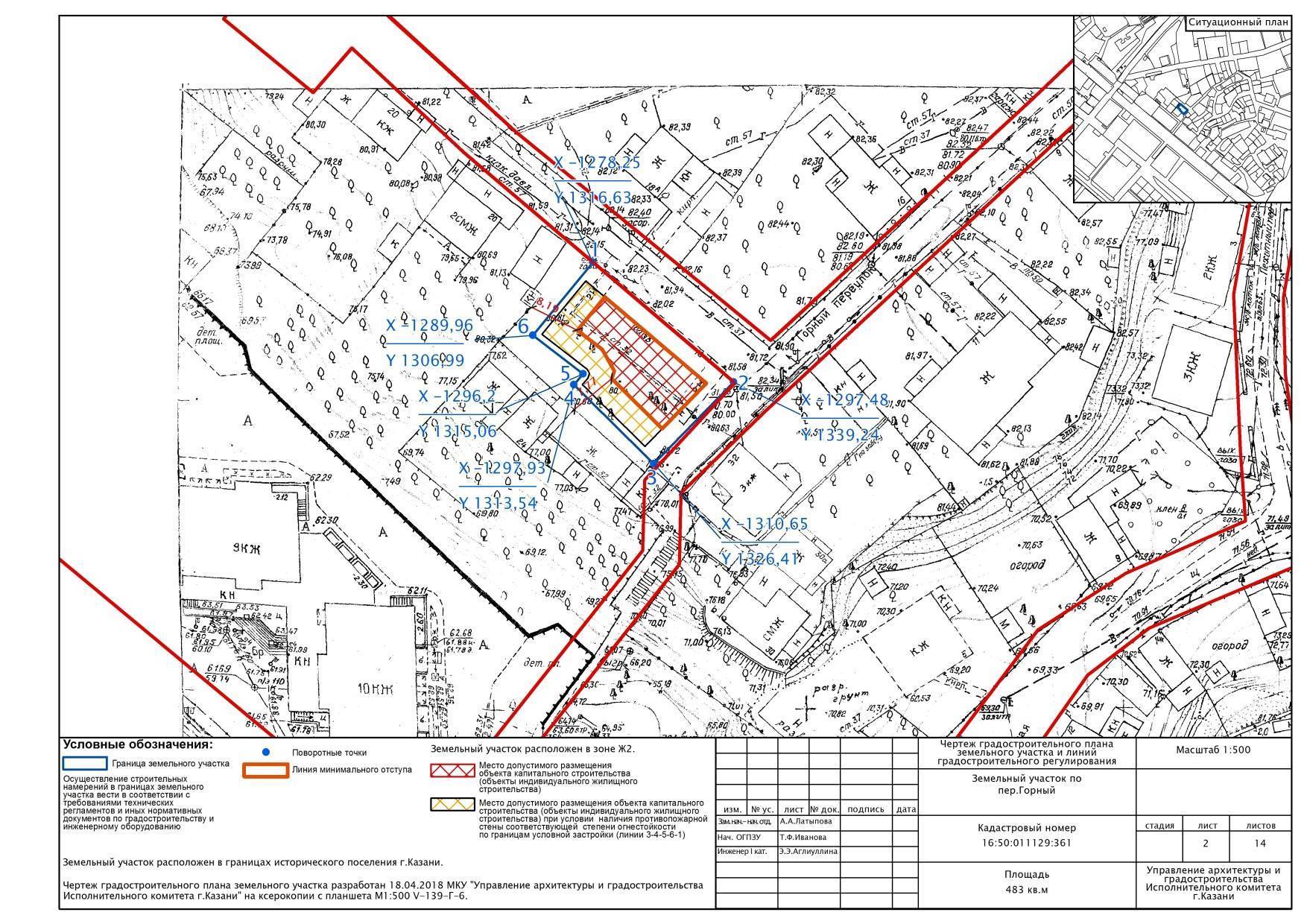

1. За основу берется чертеж из градостроительного плана, его можно привести к требуемому формату  и масштабу.
2. Границы участка сделайте толщиной 0,3 мм и укажите, что ограждение совпадает с границей участка.
3. На чертеже должны быть обозначены границы территории, в пределах которой можно осуществлять застройку. Ее нужно нанести штрихпунктирной линией с отступом от границ участка в 3 метра, а от основного подъезда в 5 метров.
4. Будущий жилой дом наносится на чертеж жирной линией толщиной 7 мм.
5. Параметры дома по выступающим элементам сопровождаются выносками.

Это самый простой вариант исполнения чертежа, к которому необходимо составить грамотное технико-экономическое описание. Поскольку разрешение на возведение хозяйственных построек не требуется, их на план можно не наносить.

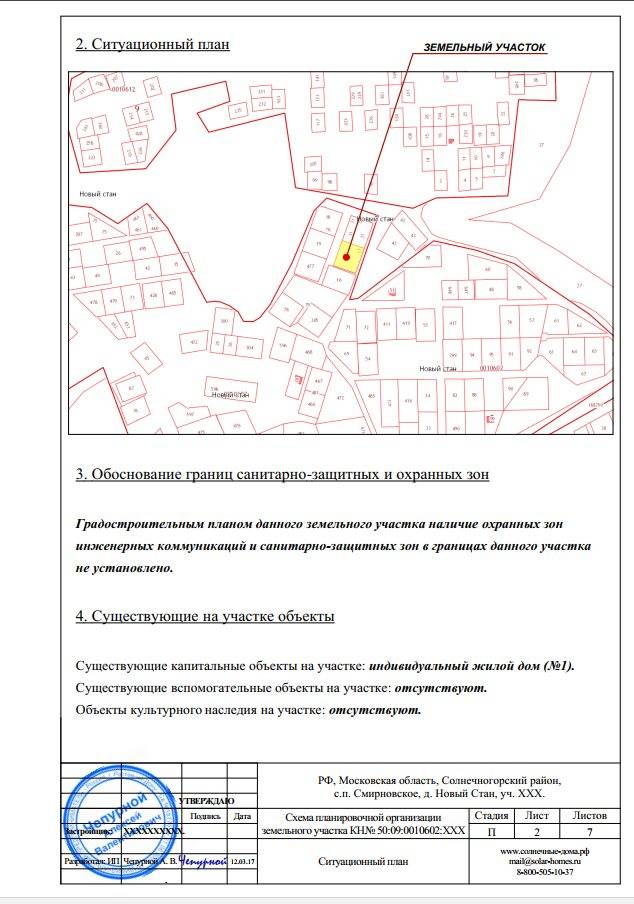

Образец схемы СПОЗУ 2021 года

Схематичное изображение планируемого к строительству или реконструкции объекта капитального строительства на земельном участке.

Для наглядности мы подготовили набор схем, которые можете скачать — здесь.

Программы

Вычертить схематическую часть документа можно в любом графическом редакторе, предварительно отсканировав градостроительный план.

Зачастую используется АРГО (Программный комплекс для кадастровых инженеров) чертеж с понятным интерфейсом, куда можно загрузить с сайта Росреестра кадастровый план территории и произвести необходимые действия по оформлению СПОЗУ.

Программа платная, но имеется ознакомительная версия на 60 дней.

Если не удается самостоятельно сделать СПОЗУ, можно обратиться в проектировочную компанию и заключить договор оказания услуги. Для этого потребуется предоставить специалистам необходимую информацию, содержащуюся в официальных документах на участок земли, эскизный план дома и заявление. Стоимость изготовления схемы и описания зависит от тарифов организации по оказанию услуги.

Только после получения документа можно приступать к процедуре получения разрешения на строительство и возведение жилого дома.

Общие положения

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочие чертежи наружных газопроводов выполняют в соответствии с требованиями настоящего стандарта и других стандартов Системы проектной документации для строительства (СПДС), а также норм проектирования наружных газопроводов.

1.2. В состав рабочих чертежей наружных газопроводов (основной комплект рабочих чертежей марки ГСН) включают:— общие данные по рабочим чертежам;— чертежи (планы, продольные профили) газопроводов.К основному комплекту рабочих чертежей марки ГСН составляют спецификацию оборудования по ГОСТ 21.110, ведомость потребности в материалах по ГОСТ 21.110.

1.3. Газопроводы на чертежах указывают условными графическими обозначениями по ГОСТ 21.206 и буквенно-цифровыми обозначениями по ГОСТ 21.609.При отсутствии на чертежах видимых участков газопроводов допускается обозначать подземные газопроводы сплошной толстой основной линией с необходимыми пояснениями в общих данных по рабочим чертежам или на соответствующих чертежах.

1.4. Условные графические обозначения оборудования, арматуры, элементов газопроводов, способов прокладки газопроводов принимают по стандартам Единой системы конструкторской документации (ЕСКД) и по стандартам СПДС, приведенным в приложении.

1.5. Диаметр и толщину стенки газопровода указывают на полке линии-выноски.В случае, когда на полке линии-выноски указывают буквенно-цифровое обозначение газопровода, диаметр и толщину стенки газопровода указывают под полкой линии-выноски.

1.6. Масштабы изображений на чертежах должны соответствовать приведенным в таблице.

Наименование изображения	Масштаб
Планы газопроводов	1:200, 1:500, 1:1000, 1:2000
Продольные профили газопроводов:
— по горизонтали	1:200, 1:500, 1:1000, 1:2000
— по вертикали	1:50, 1:100

Публичная кадастровая карта областей — регионов

Края

• Алтайский край
• Забайкальский край
• Камчатский край
• Краснодарский край
• Красноярский край
• Пермский край
• Приморский край
• Ставропольский край
• Хабаровский край

Автономные округа

• Ненецкий автономный округ
• Ханты-Мансийский автономный округ
• Чукотский автономный округ
• Ямало-Ненецкий автономный округ

Области

• Амурская область
• Архангельская область
• Астраханская область
• Белгородская область
• Брянская область
• Владимирская область
• Волгоградская область
• Вологодская область
• Воронежская область
• Ивановская область
• Иркутская область
• Калининградская область
• Калужская область
• Кемеровская область
• Кировская область
• Костромская область
• Курганская область
• Курская область
• Ленинградская область
• Липецкая область
• Магаданская область
• Московская область
• Мурманская область

• Нижегородская область
• Новгородская область
• Новосибирская область
• Омская область
• Оренбургская область
• Орловская область
• Пензенская область
• Псковская область
• Ростовская область
• Рязанская область
• Самарская область
• Саратовская область
• Сахалинская область
• Свердловская область
• Смоленская область
• Тамбовская область
• Тверская область
• Томская область
• Тульская область
• Тюменская область
• Ульяновская область
• Челябинская область
• Ярославская область
• Еврейская автономная область

Республики

• Республика Адыгея
• Республика Алтай
• Республика Башкортостан
• Республика Бурятия
• Республика Дагестан
• Республика Ингушетия
• Республика Кабардино-Балкария
• Республика Калмыкия
• Республика Карачаево-Черкесия
• Республика Карелия
• Республика Коми
• Республика Крым
• Республика Марий Эл
• Республика Мордовия
• Республика Саха (Якутия)
• Республика Северная Осетия-Алания
• Республика Татарстан
• Республика Тыва
• Республика Удмуртия
• Республика Хакасия
• Республика Чеченская
• Республика Чувашия

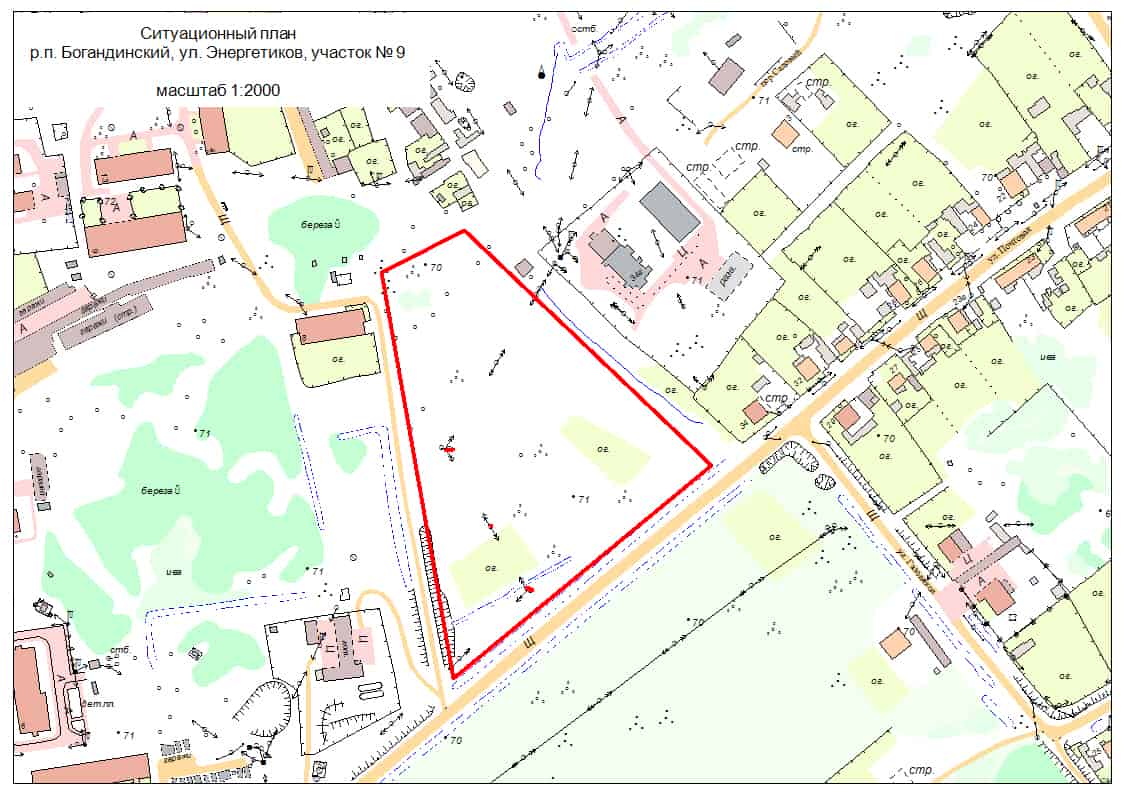

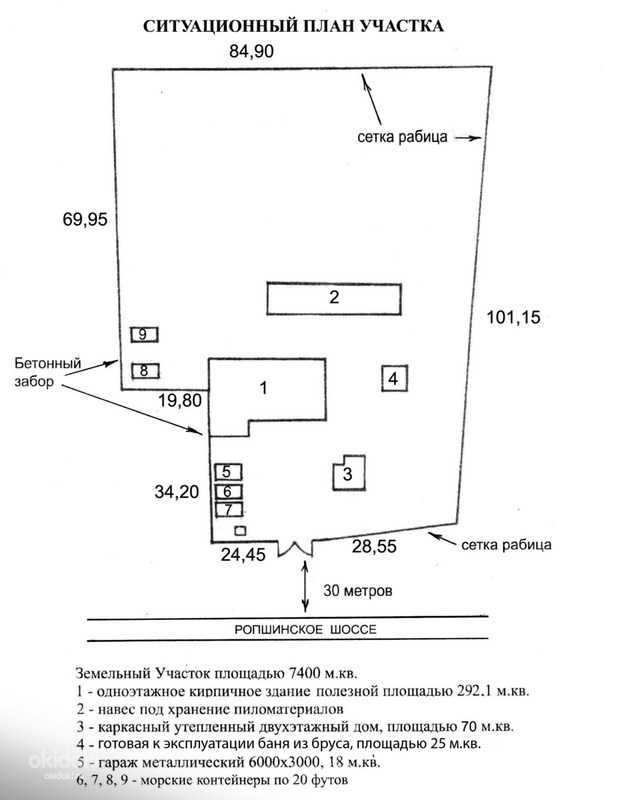

Как выглядит ситуационный план земельного участка

Ситуационный план расположения земельного участка состоит из трех основных частей:

Проектная	Эта часть содержит изображение земельного участка и прилегающей территории.
Аналитическая	Пояснения к схематической части.
Инсоляционная	Осветительная система прилегающей территории.

В ситуационном плане должны быть внесены все сведения, касающиеся участка.

• кадастровые и технические характеристики объекта;
• данные о собственнике земли;
• границы участка;
• наличие капитальных строений внутри границ;
• хозяйственные постройки;
• инфраструктура за пределами границ.

Объекте на схеме должны полностью соответствовать зданиям и сооружениям, расположенным в реальности на территории. Каждый объект публичного пользования должен быть отмечен с адресами и наименованиями.

Главное отличие ситуативного плана от топографического или кадастрового заключается в том, что нет обязательных обозначений объектов на нем. Проектная часть плана представляет собой схематическое изображение.

Аналитическая часть – это подробное текстовое описание объекта. Подробно прописывается адрес объекта и наименование исполнителя.

Заказать ситуативный план можно в техническом отделе местной Администрации. За оформлением могут обращаться как физические, так и юридические лица.

Документ выдается через 10-30 дней после подачи заявки. Если в администрации ситуационный план отсутствует, его можно заказать в архитектурно-планировочном отделе.

Существуют специализированные компании, имеющие лицензию на выполнение проектных работ, где заказать план. В первую очередь необходимо получить геодезическую подоснову участка. Она выдается в геодезической службе города.

Образец свидетельства о праве собственности на землю

Какие нужны документы

К юридическим лицам требования такие же, как и к физическим. Только должны быть предоставлены документы организации.

Для газификации

Собственник участка для газификации должен предоставить в государственный орган с документами, в которые входит ситуационный план. При заказе ситуативного плана в заявлении обязательно необходимо указывать цель – проведения газа к участку. Получать специальные справки от газовых компаний не нужно.

Для электросетей

Ситуационный план для электросетей имеет свои особенности: На схеме должны быть обозначены все имеющиеся постройки, сараи. Все объекты должны соединяться между собой линиями, которые будут обозначать линии электропередач. На плане должна быть отражена вся информация об имеющихся сетях. Должна быть указана марка кабеля, диметр сечения, приборы учета электроэнергии, места присоединения кабеля. На схеме должны отображаться все системы заземления и проложенных кабелей. Ситуационный план с системой размещения всех точек подключения электросетей можно получить в Администрации. Обратиться за получением плана можно в МФЦ.

Куда обращаться

Многие органы архитектуры выделяют подготовку такого плана в отдельную услугу. Например, в Московской области за план для строительства жилого дома придется заплатить 2022 рублей.

Онлайн по адресу

1. Зайти во вкладку сервисы.
2. Выбрать необходимую форму для заполнения.
3. Оформить заявление на специальном бланке.
4. В бланке указывается точный адрес объекта.

Ответ придет заявителю в течение 10 дней на адрес электронной почты. Таким образом можно получить ситуационный план по адресу.

По кадастровому номеру

Заказать план можно по кадастровому номеру. С 2022 года всем объектам присваиваются номера по кадастровому учету. Номер, присвоенный объекту, остается за ним неизменно всегда, независимо от того, сменился собственник или нет.

Как создать самому

Ситуационный план можно сделать самостоятельно при наличии навыков работы в компьютерных графических программах. На сайте Росреестра можно скачать и распечатать образец.

Использовать такой план можно только для презентации потенциальным покупателям при оформлении сделки купли-продажи. Для проведения коммуникаций необходимо обратиться за получением документа к специалистам.

1. Приготовить листок в клетку или миллиметровую бумагу.
2. Определить масштаб 1:1 200.
3. Измерить площадь всех строений и расстояние между объектами.
4. Все строения должны быть нанесены на бумагу с учетом масштаба.
5. Границы земельного участка должны быть обведены линией.
6. Далее необходимо нанести обозначение дорог, тротуаров, переходов между строениями.
7. Обозначить наименованиями здания и объекты.
8. По краям листа должны быть отмечены края света.

Если необходимо составить план большого участка, допустимо уменьшить масштаб 1: 1500. Такой план носит только ознакомительный характер, он не требует удостоверения.
