Надежны ли сваи фундамента из асбестовых труб: Монтаж своими руками: пошаговая инструкция

Забор из асбестовых труб: столбы асбестоцементные, фото, схемы и видео

Невзирая на популярность современных заграждений, забор из асбестовых труб и на сегодняшний день пользуется огромной популярностью. А одновременно с новейшими технологиями качество этой конструкции по множеству характеристик даже лучше в отличие от деревянных или металлических сооружений.

Вариант ограждения

Основные достоинства забора

Забор из асбестоцементных труб имеет множество достоинств:

1. Не подвержен воздействию вредных насекомых.
2. Стойкость к влаге и высоким нагрузкам.
3. Продолжительное время эксплуатации.
4. Низкая стоимость.
5. Асбоцементные трубы не подвержены гниению или коррозии. Склонность к коррозийному процессу может сделать практически невозможной установку металлических столбов в районах с высокой влажностью. Деревянные или металлические трубы нужно регулярно обрабатывать антикоррозийными средствами или окрашивать. В случае с опорами из асбоцемента на этом можно значительно сэкономить.
6. Асбестоцементная труба имеет разный диаметр изделий.

Это позволяет выбрать необходимый вариант столбов для любого вида ограждения.

Крепление деревянного ограждения на столбах

Недостатки асбестоцементных заборов

Невзирая на явное преимущество, асбестоцемент не считается лучшим материалом и нуждается в аккуратном обращении.

К недостаткам относят следующее:

профиль нуждается в соблюдении осторожности во время доставки и установки забора; хрупкость труб; недостаточно привлекательный внешний вид; во время попадания влаги внутрь труб зимой есть высокая вероятность раскола; объемное и массивное ограждение. Штыкование грунта

Штыкование грунта

Большинство недостатков можно исправить, если грамотно установить ограждение. Например, столбы для забора из асбестоцементных труб для предотвращения проникновения воды внутрь нужно закрывать сверху пластиковыми заглушками.

Крепление входной группы на опору

Монтаж забора: пошаговая инструкция

На начальном этапе под асбоцементный столб требуется фундамент. Причем нужно заранее определить дистанцию между опорами (чаще всего она составляет 260–370 см).

Схема основных параметров

Затем в грунте делаются скважины в 2 раза больше сечения труб. Каждый столбик на дне изолируется рубероидом и заливается бетоном.

Выполнение отверстий для гидроизоляции считается непременным условием обеспечения продолжительного времени эксплуатации ограждения.

Схема создания столба

Затем делается песчано-гравийная подушка. Песок трамбуется, и сверху устанавливают асбестовый столб. Для большей устойчивости подземная часть заливается бетоном марки М200 слоем не менее 250–350 мм.

Рабица или другой облицовочный материал прикрепляется к несущим балкам. Размер скважины должен быть рассчитан с учетом свойств грунта, а также возможной ветровой нагрузки.

Схема забора из сетки

Установка столбов с расширением внизу предпочтительнее, так повышается их устойчивость.

Основное преимущество забора из асбестоцементных труб – низкая цена и доступность материала. Соблюдение технологии монтажа, а также расчета заглубления скважин обеспечивает продолжительное время эксплуатации.

Схема размещения опор в грунте

Под асбестоцементные столбы для забора обычно используется сетка-рабица или профлист. Как правило, применяются трубы с такими характеристиками:

• внутренний диаметр – 12 см;
• наружный диаметр – 14 см;
• масса – 25 кг;
• длина – 4 м;
• толщина стенки – 2 см.

Пример столба изображен на фото.

Схема трубы

Предварительные расчеты

Для подрезки труб из асбестоцемента используется болгарка с алмазным кругом. Шаг между столбами зависит от того, какой материал применяется для обрешетки конструкции. Но опытные строители, которые оставляли свой отзыв на различных тематических форумах, рекомендуют дистанцию в диапазоне 2–2,5 метра.

Схема строительства столба

Когда размер пролетов рассчитан, выполняются скважины под каждый столб, их диаметр обязан быть в 2 раза больше наружного диаметра опоры. Обычно заглубление делается в пределах 100–120 см.

Чаще всего оно равно 60 % надземной части опоры и рассчитывается с учетом состава грунта, дистанции между столбами, парусности материала непосредственно забора (в учет берется кинетическая энергия потока воздуха) и ветровых нагрузок определенного климатического региона.

Графическое изображение пагубных факторов

Технология установки

Дно скважины заливается бетоном или укрывается слоем гидроизоляции, например рубероидом, чтобы не допустить соприкосновения земли с песчаной подушкой, которая непременно должна быть сделана перед установкой столба.

Как рассчитать фундамент

При расчетах прежде всего надо определить глубину промерзания земли в вашем регионе. Получить информацию можно из справочников или сайтов. В полученной цифре прибавьте 30–50 см – это и есть достаточная величина подземной части свай.

Надземная часть обычно принимается равной 30 см, но если в месте работы существует вероятность подъема воды, столбы можно и удлинить до безопасной высоты.

Размещение асбестоцементных труб

Толщина опор берется в зависимости от веса постройки. Для дома из сруба или деревянного каркаса выбирайте трубы сечением 25–30 см. Легким строениям: баням, беседкам, террасам – довольно диаметра 10 см.

Какой фундамент выбрать для возведения бани по каркасной технологии

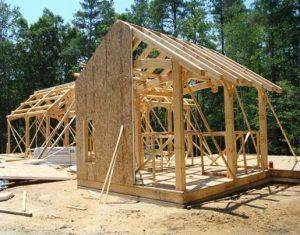

Каркасные сооружения в своей основе представлены в виде легких конструкций, состоящих из небольших стоек (максимальная длина 3 метра), внутренней и наружной обшивки в виде панелей или досок, а также расположенным в стенах утеплителе.

В результате, любая одноэтажная каркасная баня будет иметь небольшой собственный вес, который может выдержать любой из типов фундамента. В данном случае, выбор бетонного основания зависит только от уровня залегания грунтовой воды и характеристик почвы.

Варианты деревянного фундамента для легкой каркасной бани

Применение деревянного брусового бетонного основания возможно только для мини-бань, площадь которых не превышает 12 кв.м. Самое главное здесь правильно рассчитать диаметр бруса и своими руками качественно провести нивелировку поверхности.

Для возведения простого деревянного фундамента нужно лишь на одном уровне выставить несколько брусьев, которые будут закреплены кольями с боков. Данное основание хорошо зарекомендовало себя при строительстве небольших каркасных сооружений, особенно в условиях глиняного грунта. Несмотря на сезонную подвижность почвы, основание не уйдет из под бани и прослужит долгие годы.

Вариант столбчатого фундамента

Столбчатый фундамент под баню

Столбчатое бетонное основание выставляется в случае наличия на участке высокого уровня грунтовых вод. Кроме того, он будет уверенно держать баню даже в случае неравномерного распределения и неоднородного состава почвы. Для возведения такого фундамента своими руками вам не нужно нанимать дополнительно технику или строительную бригаду.

Весь комплект необходимых материалов сводится к аренде хорошего бура, покупке нескольких асбестовых или пластиковых труб и 8-10 мешков цемента вместе с 10 мешками песка. Укладка столбчатого основания разбивается по этапам:

• Нужно выровнять грунт под участком.
• Необходимо разметить место, где будут располагаться будущие столбы.

• Пробуриваете отверстия диаметром 10-15 см и выполняете внизу каждой ямы гидроизоляцию из рубероида.
• Замешиваете бетон своими руками и аккуратно заливаете его в яму, в которой предварительно должна быть установлена пластиковая труба.
• На высоте 20-30 см от грунта нужно закрепить трубу и дождаться застывания бетонной смеси. Не забудьте армировать столбы.
• Устраиваете небольшой ростверк с помощью деревянного бруса. Он будет напрямую соединять все бетонные столбы, и служить основанием для устройства пола.

Устройство свайно-винтового фундамента для каркасной бани

Данный тип основания применяют только в сложных грунтах, где грунтовые воды расположены близко и среднее значение глубины промерзания почвы не достигает 0,5 метра. Металлические сваи в свою очередь позволяют добраться до несущего слоя и прочно встать на грунт. Посмотрите видео, как устроить свайный фундамент для бани своими руками.

Для строительства свайно-винтового основания своими руками вам потребуется команда до 5 человек. Работа состоит в следующем:

1. На предварительно очищенной территории размечаются места будущего расположения свай.
2. С помощью бура выкапываются отверстия диаметром до 40 см под длину сваи, которая рассчитывается после разведки и получения полной информации о грунте.
3. Вертикально вкручиваются металлические сваи в землю.
4. Конструкция фундамента закрепляется сварным ростверком и закрепляется обвязкой.

Возведение ленточного фундамента для каркасной бани

Вариант ленточного основания предполагается только при наличии надежной почвы (супеси, песка и т.д.). Кроме того, ленте не страшны пучинистые грунты и она выходит намного экономичнее с точки зрения затрат, в сравнении с предыдущими вариантами. Посмотрите видео, как обустроить ленточный фундамент под баню своими руками.

Для возведения ленты своими руками действуйте по плану:

• На выбранном заранее участке строительства каркасной бани по контуру будущей постройки выкапывается 40 см траншея, глубина которой не больше 0,5 м.
• Далее в траншею засыпается очищенный от примесей песок, который тщательно и послойно утрамбовывается.

• Над траншеей выставляется опалубка, которая снизу заармирована сварными трубами из металла, а по ширине закреплена прутками.
• После армирования всей ленты остается только залить бетон в один проход.
• Поверх сформированной конструкции фундамента укладываете полосу рубероида – это защитит от влаги каркасные стены будущего сооружения.

В итоге, вне зависимости от того, какое основание вы подберете для строительства каркасной бани, главное, чтобы оно создавало максимально надежную и прочную опору и не проседало в любое время года и на любом грунте.

Советы по заложению фундамента из асбестовых труб

Фундамент свайный из труб своими руками

Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

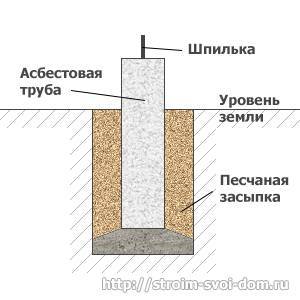

Схема столбчатого фундамент из труб

Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

• по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
• рытье котлована для такого фундамента не обязательно;
• свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
• высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
• на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

• такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
• длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
• в домах на таких фундаментах практически невозможно устроить подвал;
• основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

Как сделать фундамент

Приступая к строительству нужно произвести ряд обязательных действий, чтобы работа не выполнялась впустую:

Расчет столбчатого фундамента из труб

Ростверковые фундаменты

При необходимости усиления свайных фундаментов, применяется элемент конструкции, называемый ростверком. Этим термином обозначается бетонная плита или балка, которая укладывается поверх вертикальных опор фундамента.

Виды ростверков

Виды ростверков

1. Высокий – опорный элемент располагается выше поверхности грунта, применяется в местностях с высоким расположением грунтовых вод.
2. Низкий – применяется при глубоком расположении грунтовых и в местностях с небольшой глубиной промерзания грунта.
3. Повышенным ростверком называют опорный элемент, расположен на уровне грунта. Выполняется путем изготовления опалубки, армирования и сплошной заливки бетоном. Наиболее прочное основание для малоэтажного и более крупного строительства, поскольку опора превращается в монолитное сооружение.

Виды ростверков по применяемым материалам:

1. Деревянный – ростверк из бруса, применяется для строительства домов из древесины, бань, хозпостроек. Легко исполним своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
2. Стальной – изготавливается из стальных конструкций, прутков и винтовых свай. Применяется в легковесном строительстве, отличается прочностью и устойчивостью. Недостаток – подверженность коррозии.
3. Монолитный – система элементов из асбоцементный свай и литой бетонной опорной поверхностью, объединяющей все составляющие конструкции в единое целое. Наиболее надежный и долговечный вид свайных фундаментов.

Виды ростверков по материалам

Ростверк или каркас что использовать

На самом деле особой разницы, какой тип конструкции использовать нет. Все зависит от типа здания, для которого возводится фундамент.

Плюсы и минусы

Столбчатые фундаменты обладают рядом свойств и отрицательных, и положительных. К отрицательным, можно отнести следующие:

1. Низкая несущая способность. Они не приспособлены для тяжелых конструкций.
2. Излишняя хрупкость. Такая фундаментная опора изначально предназначалась для работы в условиях промерзших грунтов. Их использование в подвижных грунтах может привести к снижению устойчивости конструкции или ее повреждению.
3. Перед принятием решения об использовании опоры этого типа необходимо понимать, что создание подвала будет невозможно. Это вызвано малым шагом между столбами. Такое небольшое расстояние (примерно 1 метр) не позволяет соорудить помещение с достаточными размерами.

Вместе с тем нельзя не отметить и положительные стороны этой конструкции:

1. Высокая скорость возведения такой основы здания.
2. Домовладелец может выполнить работы по строительству фундамента самостоятельно.
3. Низкая стоимость выполнения работ. Существует соотношение стоимости столбчатого и ленточного фундаментов достигает 1/10.
4. При возведении фундаментной опоры нет необходимости в выполнении работ по гидро- и теплоизоляции.
5. Фундамент из труб асбестоцементных отличается длительным сроком службы — до 100 лет.

Виды ростверков

Виды по исполнению.

Они могут быть:

Виды ростверков

1. Высокий – опорный элемент располагается выше поверхности грунта, применяется в местностях с высоким расположением грунтовых вод.
2. Низкий – применяется при глубоком расположении грунтовых и в местностях с небольшой глубиной промерзания грунта.
3. Повышенным ростверком называют опорный элемент, расположен на уровне грунта. Выполняется путем изготовления опалубки, армирования и сплошной заливки бетоном. Наиболее прочное основание для малоэтажного и более крупного строительства, поскольку опора превращается в монолитное сооружение.

Виды ростверков по применяемым материалам:

1. Деревянный – ростверк из бруса, применяется для строительства домов из древесины, бань, хозпостроек. Легко исполним своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
2. Стальной – изготавливается из стальных конструкций, прутков и винтовых свай. Применяется в легковесном строительстве, отличается прочностью и устойчивостью. Недостаток – подверженность коррозии.
3. Монолитный – система элементов из асбоцементный свай и литой бетонной опорной поверхностью, объединяющей все составляющие конструкции в единое целое. Наиболее надежный и долговечный вид свайных фундаментов.

Виды ростверков по материалам

Желая изготовить фундамент под дачный домик своими руками, обратите внимание на описанные здесь методики. Вы получите фундамент достаточной прочности с малыми затратами

Успехов вам!

Успехов вам!

Столбчатый фундамент из пластиковых труб

Столбчатый фундамент из труб ПВХ является самым дешевым, но при этом не менее надежным. Обычно используются трубы для канализации длиной 2 м и диаметром 20 см. Главными их преимуществами являются:

• отсутствие коррозии;
• устойчивость к морозам;
• небольшой вес и легкая транспортировка;
• при необходимости размер корректируется с помощью обычной пилы;
• долгий срок службы;
• неподверженность агрессивной химии;
• достаточная надежность и жесткость;
• широкий выбор размеров как по длине, так и по диаметру;
• при вспучивании грунта, гладкая поверхность опоры дает ему возможность свободно скользить.

Формирование фундамента

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

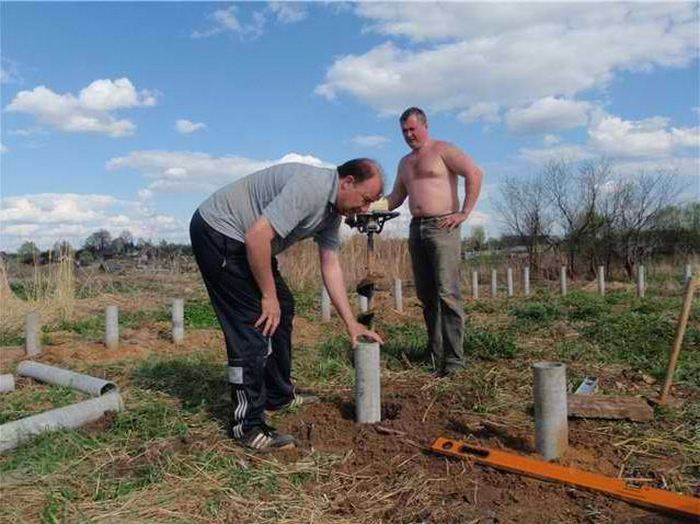

• Пробурите, используя садовый бур или специальное оборудование, скважины, превышающие длину сваи на 0,2 м и диаметр – на 0,1 м.

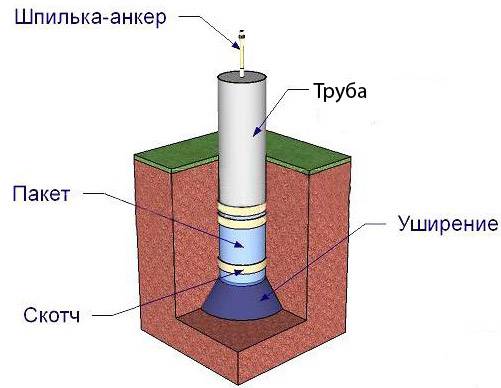

• Выполните в нижней части канала расширение, используя ручное или автоматизированное устройство.
• Заполните полость песком, сформировав подушку толщиной 0,2–0,3 м, пролейте водой.
• Застелите вверх канала полиэтиленовой пленкой или рубероидом для обеспечения гидроизоляции.
• Опустите в подготовленную скважину полые сваи, зафиксируйте по периметру арматурой или деревянными планками.
• Насыпьте вокруг выступающей части опоры песок, обеспечивающий неподвижность колонны.
• Соберите арматурный каркас, используя 4 цельных стальных прутка диаметром 1–1,2 см и закрепив их арматурными перемычками.

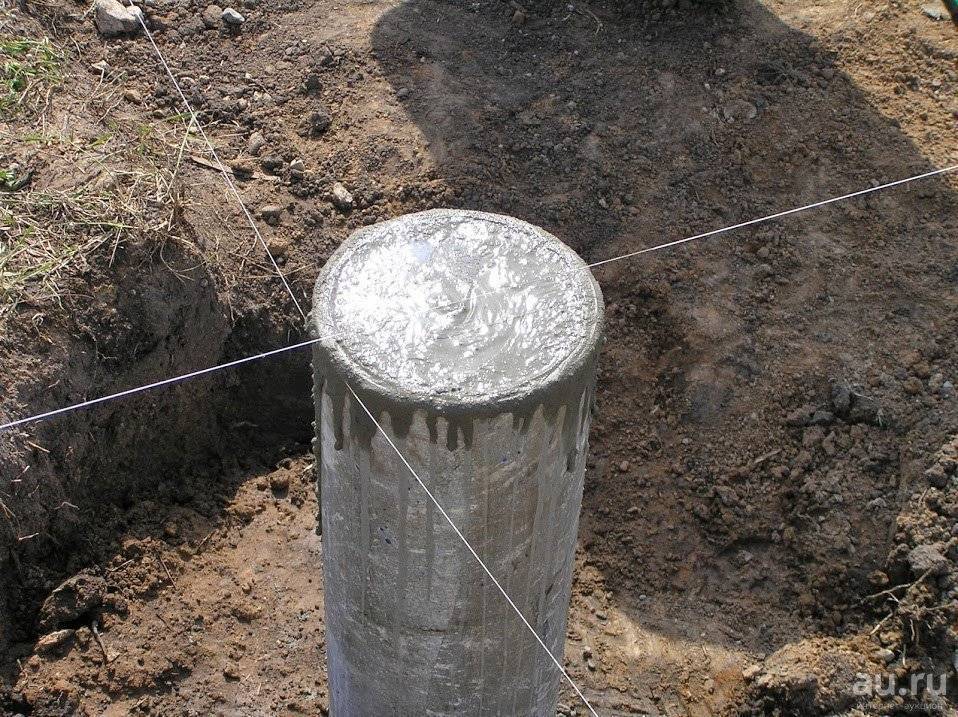

• Поместите собранную арматуру в асбестоцементный канал, обеспечьте ее неподвижность при заливке с помощью распорок.
• Установите, при необходимости, вместе с арматурой анкерные шпильки для фиксации элементов нижней обвязки.
• Подготовьте бетонный раствор, смешав цемент, песок и гравий в соотношении 1:2:2, добавьте воду для обеспечения необходимой консистенции. При заливке бетона надо постоянно контролировать вертикальность установки, делается это при помощи строительного уровня
• Заполните предварительно подготовленным бетонным раствором внутренние полости свай.
• Обеспечьте возможность достижения бетоном эксплуатационной прочности на протяжении четырех недель.

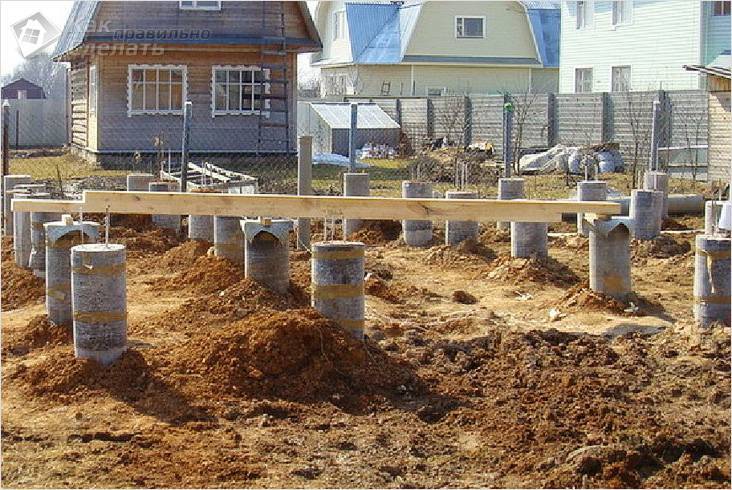

• Проверьте горизонтальность расположения верхних частей опорных колонн, произведя предварительную разметку с помощью строительного уровня.
• Гидроизолируйте выступающую часть опоры рубероидом, засыпьте песком и утрамбуйте.
• Произведите обвязку из армированного бетона или брусьев, руководствуясь рекомендациями проекта возводимого здания.

Выполняя работы, обратите внимание на следующие моменты:

• контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
• предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
• на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
• обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
• удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

Закончив строительство свайного основания, начинайте возводить стены постройки.

Время готовности свайного фундамента из труб

После установки всех опор и набора цементом прочности верхний слой фундамента из асбестоцементных труб сверяется при помощи лазерного уровня и, при необходимости, лишние части срезаются.

При постройке ростверка могут использоваться такие строительные материалы

Вывод по сваям из труб

Этот тип фундамента из труб, которые изготовлены из асбестоцемента заслуживает особого внимания, ведь это наиболее дешевый тип фундамента, который вы в состоянии сделать своими руками. Не забываем, что фундамент такого типа подходит для легких каркасных или деревянных домов, а также небольших сооружений и бань.

Источник

Особенности основания на асбестоцементных трубах

Достоинства и недостатки асбестоцементного основания во многом зависят от характеристик используемого материала. Положительные стороны такого фундамента:

• Долгий срок службы. Основание можно эксплуатировать более 50 лет.
• Асбестоцемент не поддается коррозии.
• Незначительный вес материала.
• Влагостойкость.
• Низкая теплопроводность.
• Повышенная прочность.
• Такой фундамент устойчив к негативным воздействиям окружающей среды.
• Доступная стоимость материала.
• Простота монтажа и короткие сроки проведения работ.
• Несложный расчет фундамента.

К числу преимуществ асбестоцемента можно отнести и то, что конструкции из него можно обустраивать на участках с высоким подъемом, сложным подъездом или на удаленных или затапливаемых территориях. Асбестоцементный фундамент не требует крупногабаритной техники и специализированных строительных машин.

Недостатков у асбестоцементного фундамента немного. Некоторые считают материал канцерогенным и вредным для человека и окружающей среды. Это утверждение имеет место быть, но относится оно только к трубам из амфибола и крокидалита. Именно эти вещества вызывают плохое самочувствие у людей и проблемы со здоровьем. Современные производители применяют для производства труб только хризотил, который абсолютно безвреден.

Порядок работ

Достоинства и недостатки данного типа фундамента

К достоинствам можно отнести, опять же, финансовую доступность (рис. 2).

Рис. 2. Схема конструкции столбчатого фундамента.

Работа с землей практически не требуется. Не нужно ни выравнивать участок, ни рыть яму под фундамент. И скорость такой работы довольно высока. Можно приступать к дальнейшей работе почти сразу после установки фундамента, ведь такой конструкции нужно отстояться всего 6-8 дней, в отличие, к примеру, от ленточного фундамента, требующего почти месяц перерыва в работе. Кроме того, возвышение над грунтом на уровне 30 см дает возможность обезопасить дом от паводков и затопления (рис. 3).

К недостаткам относится сравнительная недолговечность такого типа фундамента. Простоит он примерно 70 лет. Например, фундамент, выполненный из кирпича, простоит почти в 2 раза больше. Такая конструкция применима лишь при строительстве малых построек, имеющих сравнительно небольшой вес. Чаще всего ими являются небольшие по площади одноэтажные дома. Зато такой фундамент хорошо подходит для срубов из дерева и каркасно-щитовых домов. Еще один минус – подвал в таком фундаменте точно не обустроить. Придется возводить подвал отдельной от дома постройкой. Наконец, дом с таким фундаментом нельзя строить в местностях, имеющих подвижные грунты или перепады высоты.
