Монтируем вентиляцию в погребе частного дома или гаража своими руками: правильная и естественная – Обзор

Расчет вентиляционной системы

Как правильно сделать вентиляцию в погребе - Подготовка подвала к постоянной эксплуатации

Как это работает

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно. Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.

Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.

Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.

Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.

Вот как это выглядит на видео:

Дефлектор

Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.

Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.

Самый распространённый – дефлектор ЦАГИ.

Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.

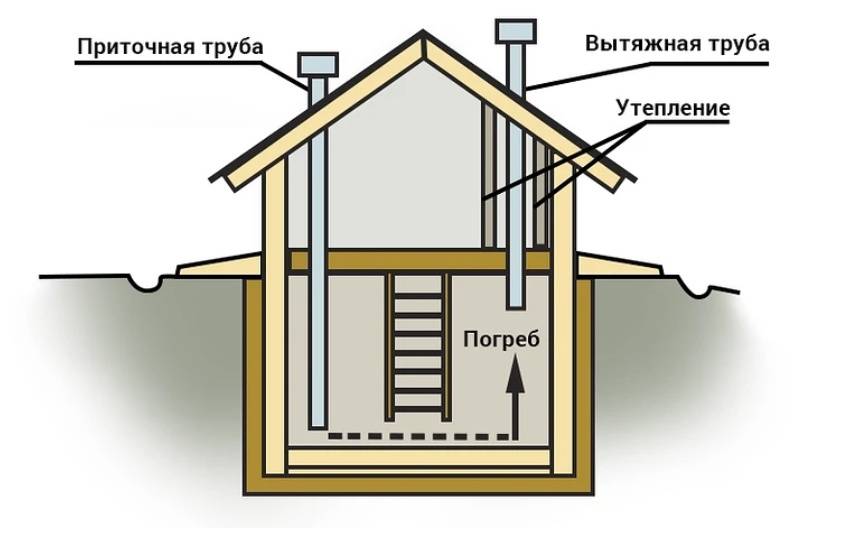

Последовательность обустройства вентиляции погреба

Любое строительство начинается с плана, схемы расположения и наборки материалов для изготовления конструкций. При оборудовании погреба системой проветривания потребуется возведение каналов исходящего и свежего воздуха. Сечение труб определяют из соотношения: на квадратный метр вентилируемой поверхности — 25 см?, что соответствует диаметру 56 мм. Проектирование элементов системы проветривания погреба производят, придерживаясь следующих правил:

1. Вытяжная труба устанавливается в одном из углов помещения так, чтобы её основание находилось на уровне потолка, а наружный конец вертикально выводился сквозь перекрытия на высоту 0,5 метра от конька кровли.
2. Внешнюю часть вытяжной трубы утепляют, чтобы уменьшить выделение конденсата (инея зимой) на её внутренней поверхности. Совершают это посредством надевания на открытый конец другого отрезка большего диаметра с заполнением межтрубного пространства минеральной ватой.
3. Приточный воздуховод располагают в противолежащем от вытяжки углу погреба так, чтобы поступление свежей струи происходило в 0,5 метра от пола, а забор потока — посредством вертикальной трубы сквозь перекрытие и на удалении от него 30 см.
4. Верхний конец приточки закрывают мелкой металлической сеткой, защищая помещение от проникновения грызунов и насекомых. Вытяжной канал венчают дефлектором. Для регулировки тяги внутри обоих воздуховодов монтируют задвижки.

Недостаточность проветривания обнаруживают по застоялому и затхлому воздуху, плесени, сырости и конденсату на потолке, стенах и стеллажах. Чтобы проверить работоспособность смонтированной системы вентиляции погреба, прикладывают лист бумаги к вытяжному отверстию или по движению дыма от зажжённой спички. Если воздухообмен происходит недостаточно эффективно, схему усиливают установкой вентилятора на вытяжке — хватает мощности привода 100 Ватт.

Гидроизоляционная обработка

Вытяжка в погребе с одной трубой

Как сделать естественную вентиляцию погреба

Вентиляция подвала одной трубой

Простейший способ монтажа вентиляции подвала – это обустройство одной трубы. Она играет роль вытяжного устройства. При этом варианте приточный элемент не устанавливается. Вентиляция погреба с одной трубой подвергается критике, но следует отметить, что она имеет свои плюсы и минусы. Положительными факторами является небольшая цена и простота монтажа. Недостаток явно прослеживается в невозможности достижения полноценной системы вентилирования, так как поступление свежего воздуха почти отсутствует.

Поэтому следует прислушаться к советам профессионалов, и отдать приоритет системе вентилирования в погребе с использованием двух труб. Этот вариант выйдет немного дороже, но результат стоит того. Сохранность продуктов будет гарантирована.

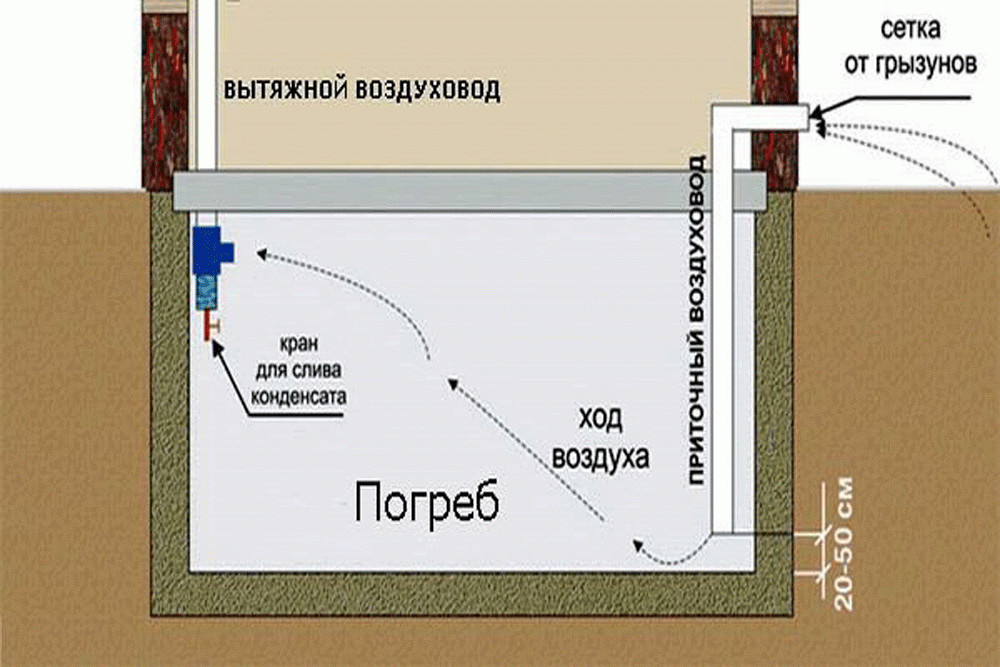

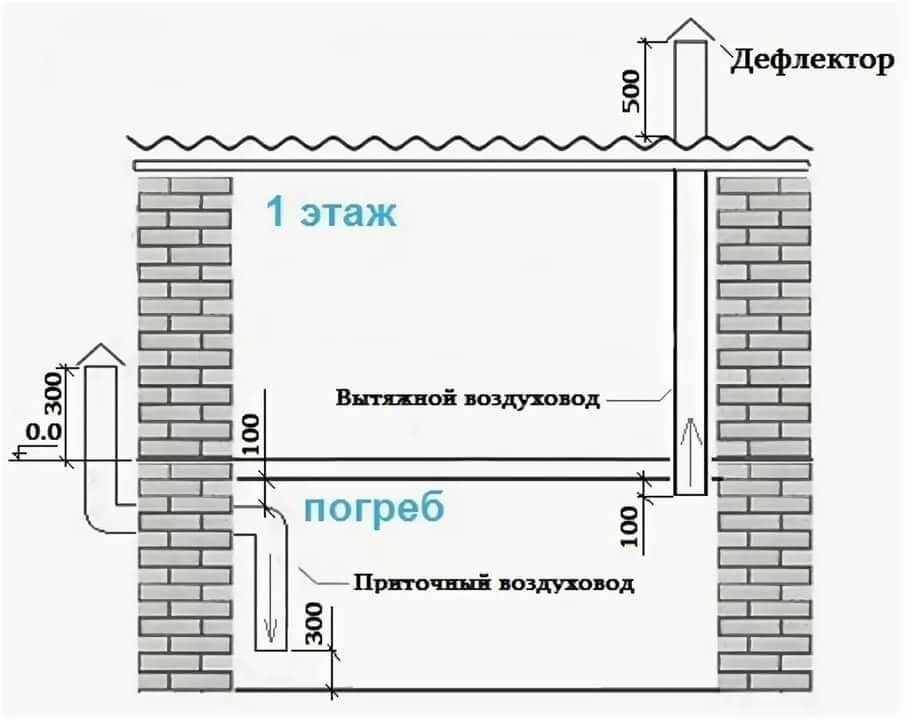

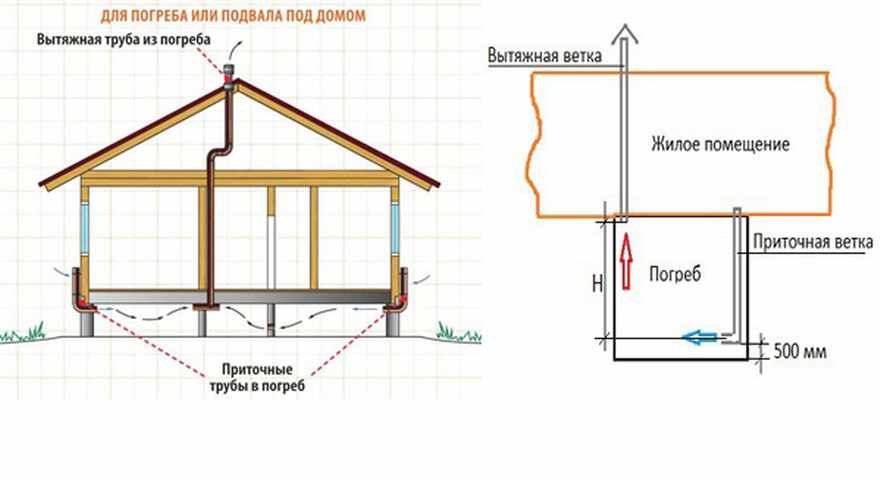

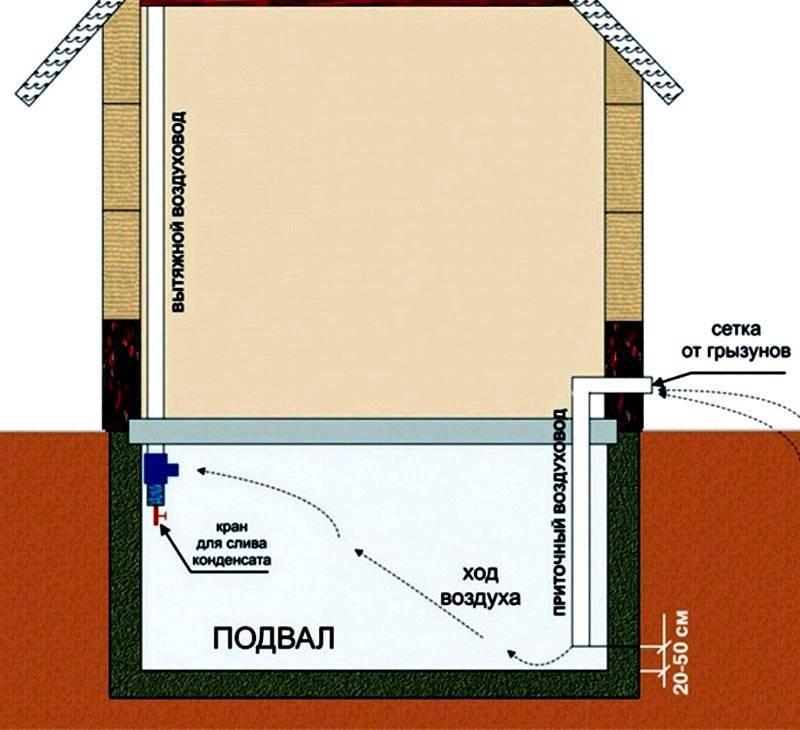

Схема вентиляции погреба отдельностоящего, под домом, под гаражом

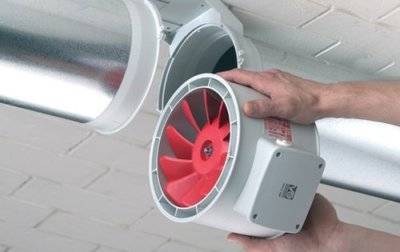

Комбинированная вентиляция: пошаговая инструкция установки канального вентилятора

Чтобы система работала более эффективно, в трубу или на ее конец монтируется канальный вентилятор. Установка его несложная, проводится без проблем своими руками. Понадобится сам вентилятор, монтажные крепления, которые обычно входят в комплект, и подходящий для данного типа стены крепеж. Без прочной фиксации к стене прибор использовать не рекомендуется. При работе двигателя и движении воздуха в канале возникают вибрации, что может привести к ослаблению всех узлов системы.

Предварительно в воздуховоде нужно сделать разрыв, равный по длине габаритам вентилятора. Если установка проводится последовательно, участок трубы, примыкающий к оборудованию, закрепляется на стене не жестко, чтобы можно было проделать дальнейшие манипуляции.

Для соединения вентилятора с воздуховодом используются муфты или хомуты. Узлы должны быть максимально герметичные, чтобы не было доступа воздуха извне, кроме канала. Тогда КПД прибора максимальное.

Нужно следить за направлением подачи воздуха. Если вентилятор установлен неправильно, вместо вытяжки последует нагнетание, то есть работать система не будет.

В стене просверливаются отверстия, устанавливаются анкеры. На корпусе вентилятора предусмотрена монтажная перфорация, с помощью которой прибор можно закрепить.

Трубы подводятся к подаче и отводу и соединяются с оборудованием хомутами.

Так выглядит готовый узел в сборе

Если диаметры не совпадают, используются переходники. Подключение питания производится по инструкции к прибору. При электромонтажных работах нужно строго соблюдать технику безопасности.

Системы вентиляции

Вентиляция погреба одной трубой

Самый простой способ создания вентиляции погреба одной трубой, когда устанавливается лишь вытяжка, без так называемого приточного канала. У этого способа вентилирования, есть как свои плюсы, так и минусы. Минусы прежде всего связаны с низкой производительностью вентиляции, из-за недостатка поступающего воздуха в погреб.

Поэтому, лучше всё-таки использовать двухтрубную систему вентиляции, обеспечив помещение двумя воздуховодами для подачи и удаления воздуха. Трубы для вентиляции погреба можно брать изготовленные из разных материалов, в том числе из пластика, асбеста и оцинкованного металла.

Расчет вентиляции погреба

Перед тем как начать модернизацию существующей вентиляции в погребе или создавать новую систему вентилирования, очень важно определиться с материалами для изготовления воздуховодов и с диаметром последних. Про материалы для изготовления воздуховодов было сказано выше, теперь что касается их сечения. Для того чтобы эффективно отводить влажный воздух с погреба и подавать своевременно свежий его приток, сечение вентиляции должно быть правильно определено

Следует знать, что диаметр вытяжной трубы, необходимо подбирать таким образом, чтобы он был в несколько раз больше, чем площадь погреба

Для того чтобы эффективно отводить влажный воздух с погреба и подавать своевременно свежий его приток, сечение вентиляции должно быть правильно определено. Следует знать, что диаметр вытяжной трубы, необходимо подбирать таким образом, чтобы он был в несколько раз больше, чем площадь погреба.

К примеру, для вентиляции погреба площадью в 10 м?, необходима будет вытяжная труба диаметром не менее 20 на 20 сантиметров. Это самый простой пример расчета диаметра воздуховодов для вентиляции погреба.

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

Дефлектор-флюгер

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

Ротационные вентиляционные дефлекторы

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:

• бумага или картон для чертежей;
• ножницы по металлу для вырезания деталей;
• лист металла или пластика;
• маркер или строительный карандаш;
• дрель со сверлами различного диаметра.

Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2

Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:

1. Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
2. При помощи ножниц по металлу данные части вырезаются.
3. Соединение частей между собой осуществляется при помощи заклепочного пистолета.
4. Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.

При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.

На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

Конструкции различных дефлекторов вентиляционных труб

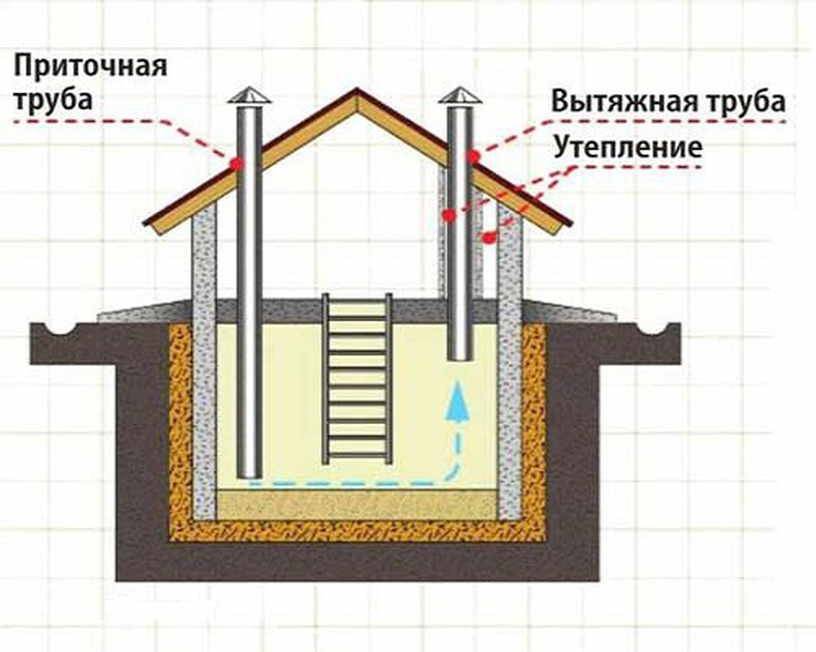

Схемы вентиляции погребов

Монтаж вытяжки и притока

Как сделать правильно: пошаговая инструкция

Самостоятельный монтаж вентиляционных труб своими руками начинается с подготовки необходимых расходных материалов, определения способа воздухообмена.

Оборудование и материалы

Для обустройства понадобятся:

• асбестовые, пластиковые или оцинкованные трубы одинакового диаметра;
• лист металла или решётка.

Важно Для подвала с повышенной влажностью допустимо использование трубы большего диаметра для вытяжки. Из инструментов нужны:

Из инструментов нужны:

• болгарка;
• перфоратор;
• крепёжные элементы;
• герметик или штукатурная смесь.

Если планируется установка принудительной вентиляции, запасаются вентилятором.

Монтаж системы

Подготовив материалы, инструменты, приступают к монтажу:

1. Перфоратором сверлят сквозные отверстия в стене, расположенные противоположно друг другу. Одно на 10–15 см ниже потолка для вытяжки, а для подачи воздуха — на 15–20 см выше пола.
2. В проёмы вставляют трубы, закрепляют, зазор между трубой и стеной замазывают герметиком или штукатуркой.
3. Вытяжную трубу выводят над поверхностью крыши или земли на расстоянии не менее полуметра. Чем выше труба, тем эффективнее вентиляция.
4. Приточную трубу также выводят наружу.
5. На верхнюю трубу надевают козырёк, изготовленный из металлического листа, чтобы вода не попала в подвал.
6. Нижнюю трубу закрывают мелкой решёткой для предотвращения проникновения грызунов внутрь погреба.
7. Часть трубы, находящейся на улице, утепляют, так как зимой скопившийся конденсат превратится в лёд и снизит тягу.
8. Воздуховод оснащается заслонками для регулировки поступающего и отводящего воздуха.

Совет Вытяжное отверстие, расположенное на крыше, находится выше приточного. Оптимальное расстояние для приточного выхода — 20–25 см от поверхности земли.

Предлагаем к просмотру видео о том, как произвести монтаж вентиляционной трубы в погребе:

На нашем сайте вы также найдете рекомендации о том, как грамотно обустроить вентиляцию в ванной и на кухне.

Последовательность обустройства вентиляции погреба

Любое строительство начинается с плана, схемы расположения и наборки материалов для изготовления конструкций. При оборудовании погреба системой проветривания потребуется возведение каналов исходящего и свежего воздуха. Сечение труб определяют из соотношения: на квадратный метр вентилируемой поверхности — 25 см?, что соответствует диаметру 56 мм. Проектирование элементов системы проветривания погреба производят, придерживаясь следующих правил:

1. Вытяжная труба устанавливается в одном из углов помещения так, чтобы её основание находилось на уровне потолка, а наружный конец вертикально выводился сквозь перекрытия на высоту 0,5 метра от конька кровли.
2. Внешнюю часть вытяжной трубы утепляют, чтобы уменьшить выделение конденсата (инея зимой) на её внутренней поверхности. Совершают это посредством надевания на открытый конец другого отрезка большего диаметра с заполнением межтрубного пространства минеральной ватой.
3. Приточный воздуховод располагают в противолежащем от вытяжки углу погреба так, чтобы поступление свежей струи происходило в 0,5 метра от пола, а забор потока — посредством вертикальной трубы сквозь перекрытие и на удалении от него 30 см.
4. Верхний конец приточки закрывают мелкой металлической сеткой, защищая помещение от проникновения грызунов и насекомых. Вытяжной канал венчают дефлектором. Для регулировки тяги внутри обоих воздуховодов монтируют задвижки.

Недостаточность проветривания обнаруживают по застоялому и затхлому воздуху, плесени, сырости и конденсату на потолке, стенах и стеллажах. Чтобы проверить работоспособность смонтированной системы вентиляции погреба, прикладывают лист бумаги к вытяжному отверстию или по движению дыма от зажжённой спички. Если воздухообмен происходит недостаточно эффективно, схему усиливают установкой вентилятора на вытяжке — хватает мощности привода 100 Ватт.

Способы проветривания

Сложные вентиляционные системы

Что учесть перед выполнением вентиляции

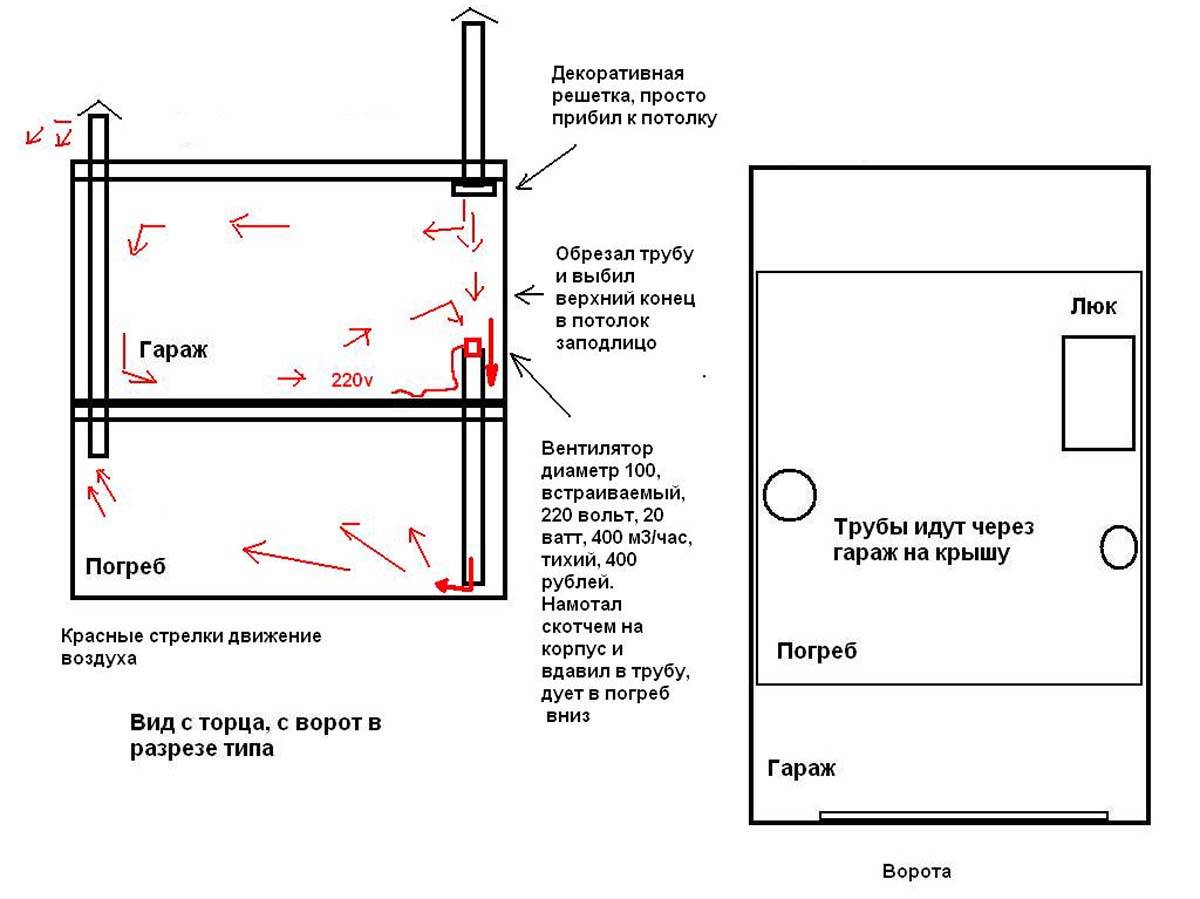

Схема вытяжки в гараже

В гараже с погребом нужно обязательно устанавливать вытяжку. Здесь могут храниться различные вещи, в том числе запчасти автомобиля, которые не должны подвергаться коррозии. В помещении, где нет вытяжной вентиляции, будет присутствовать повышенная влажность, что приводит к появлению плесени и грибка на стенах, затхлому запаху.

Плесень — результат плохой вентиляции или ее отсутствия

На практике используется несколько схем вытяжки для гаража:

• Естественная вытяжная вентиляция;
• Механическая вытяжка;
• Комбинированная система.

Первый способ устройства вытяжной вентиляции считается самым простым, но подобная система не считается самой эффективной. Принцип её работы построен на разности температур внутри и снаружи помещения. Чем выше разрыв в температурах, тем лучше будет работать вентиляция.

Чаще всего подобное приспособления устраивают в гаражах, выполненных из металла. Здания для автомобилей, возведённые из кирпича или пеноблоков с погребом нуждаются в других типах воздухообмена.

Вентилятор для вытяжки

Второй метод вытяжной вентиляции подразумевает установку в трубах вентиляторов, которые служат для подачи чистого воздуха или отвода накопившейся влаги. При использовании комбинированного способа, приток свежего воздуха попадает в помещение естественным путём, но отработанный воздух выталкивается на улицу вентилятором.

Обратите внимание! При подборе труб во время монтажа вытяжки своими руками нужно помнить, что на каждый квадратный метр полезной площади помещения должно идти 1,5 сантиметра диаметра трубы. Для гаража с площадью 15м2, диаметр трубы будет составлять 22,5 сантиметров.
Схема приточно-отточной вентиляции. При наличии погреба в гараже устанавливают два трубопровода — для притока и оттока воздуха

Отверстия в стенах, предназначенные для притока кислорода устраивают на расстоянии до 15 сантиметров от уровня чистого пола. Вытяжную вентиляцию устраивают в диагональном направлении по отношению к входящему отверстию. Такую трубу устанавливают под самой крышей здания, здесь необходим вентилятор для качественного воздухообмена

При наличии погреба в гараже устанавливают два трубопровода — для притока и оттока воздуха. Отверстия в стенах, предназначенные для притока кислорода устраивают на расстоянии до 15 сантиметров от уровня чистого пола. Вытяжную вентиляцию устраивают в диагональном направлении по отношению к входящему отверстию. Такую трубу устанавливают под самой крышей здания, здесь необходим вентилятор для качественного воздухообмена.

Зимний воздухообмен

Вентиляция погреба в гараже зимой имеет свои особенности и обязательные условия, которые нужно соблюдать. Эффективность естественной системы воздухообмена в подвале гаража существенно снижается летом. Это вызвано тем, что вытяжка не может эффективно выводить воздух из-за выравнивания наружной и внутренней температур. Зимой же возникают другие проблемы:

• снег засыпает входные отверстия воздуховодов;
• образуется обледенение и закупорка труб.

По этой причине в зимний период естественную вентиляцию необходимо периодически осматривать, удалять с кровли излишки снега, при необходимости прогревать трубы.

Если воздуховод выведен за стены гаража, его требуется дополнительно утеплять. Для этого отлично подойдёт система с двойными трубами различного диаметра, где между ними укладывается утеплитель.

Подойдёт и способ обматывания трубы утеплителем или заделывание её в специальный короб. Если трубы располагаются внутри гаража, то герметизировать и утеплить стоит места выхода труб на кровле и из стен.

Виды систем вентиляции погреба

Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.

Естественная

Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.

Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.

Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.

Среди достоинств данной конструкции следует отметить следующие:

• не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
• установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
• для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
• невысокая стоимость конструкции;
• при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
• долгий срок службы.

Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.

Недостатки конструкции:

• система перестает функционировать при одинаковой температуре снаружи и внутри здания;
• в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.

Принудительная

Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.

Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.

Приточная

Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.

Подходит также для обустройства естественных систем вентиляции.

Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.

Вытяжная

Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.

В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.

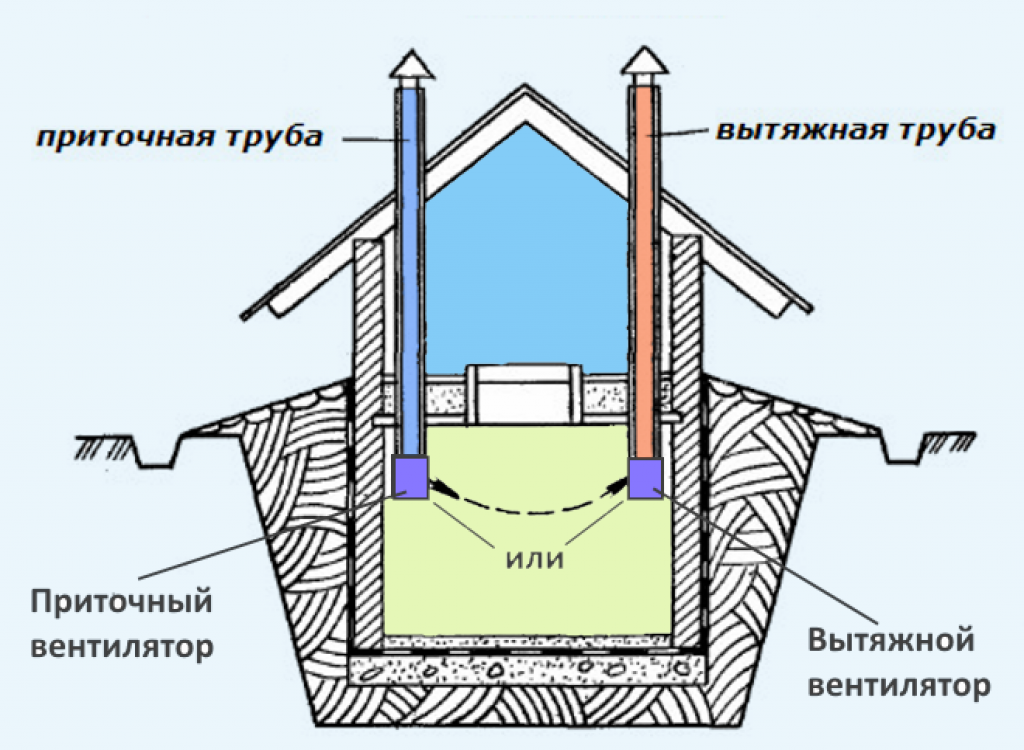

Комбинированная

Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.

Такая система характерна для обустройства домов нового поколения.

Также конструкция может обустраиваться дополнительными датчиками, системами контроля температуры и другими элементами.

Вентиляция в подземном помещении
