Технологическая карта на устройство временного ограждения территории

Технологическая карта

на устройство временного ограждения территории

(ППР ТК-1)

1. Область
применения

2 Организация
и технология ведения работ

2.1
Организация ведения работ

2.2
Технология ведения работ

3. Охрана
труда

4. Контроль
качества работ

5. Материально-технические
ресурсы

6. Перечень
используемых нормативных документов

1. Область
применения

Настоящая ТК
разработана на выполнение работ по устройству временного ограждения
строительной площадки.

Настоящую ТК
необходимо рассматривать совместно с Пояснительной запиской, в которой
представлены:

– основные
решения по организации строительной площадки и организации ведения работ;

–
ситуационный план;

–
стройгенплан;

– основные
решения по охране труда и пожарной безопасности.

При
устроительстве временного ограждения территории стройплощадки  выполняются
следующие виды  работ:

– устройство
стоек;

– крепление профлистов
ограждения к стойкам;

– устройство металлических
вставок;

– крепление ограждений
между собой в проекте.

2. Организация
и технология ведения работ

2.1 Организация
ведения работ

Соблюдение
требований охраны труда изложенных в настоящей ТК, Пояснительной записке и СНиП
III-4-80.

Все земляные
работы необходимо производить под контролем производителя робот.

Все работы
производить в соответствии с указаниями и требованиями СНиП 3.02.01-87, СНиП
3.03.01-87 и т.д.

2.2
Технология ведения работ

До начала
работ по устройству временного ограждения необходимо произвести разбивку и
закрепление на местности границы стройплощадки с составлением исполнительной
геодезической схемы.

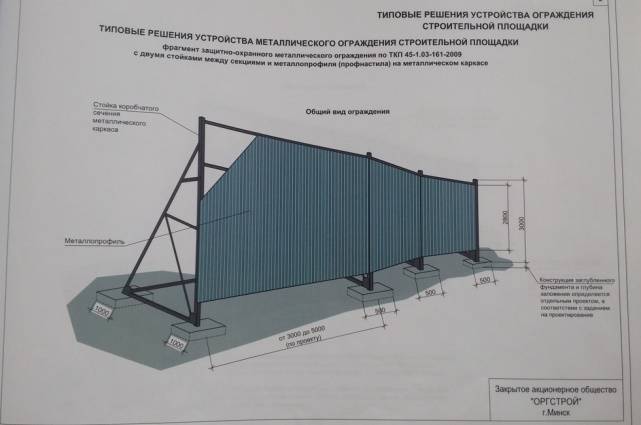

Схема
ограждения территорий металлоконструкциями из профлиста представлена на листе 9.

Установку металлоконструкций
из профлиста производить по рельефу с переходом на другие отметки только
уступами. Высота уступа кратна шагу волны профиля, но  не более 0,25 м.

3. Охрана
труда

Основные
решения по охране труда и пожарной безопасности представлены в разделе  Пояснительной
записки.

Все работы
необходимо выполнять в соответствии с указаниями СНиП III-4-80.

При подъёме и
перемещении ограждений металлоконструкций из профлиста стропальщику
запрещается:

– находиться
под поднятым грузом или допускать нахождение под ним других людей;

– оттягивать
груз во время его подъема, перемещения, опускания.

– стропальщик
в своей работе подчиняется лицу, ответственному за безопасное производство
работ по перемещению грузов кранами.

Подача
автомобилей задним ходом в зоне, где ведутся другие работы, должна
производиться только по команде лиц, участвующих в этих работах.

4. Контроль качества работ

Входной контроль осуществляется подрядной строительной организацией с
привлечением строительной лаборатории, имеющей соответствующую лицензию,
специальное оборудование и подготовленных специалистов.

При производстве входного контроля контролируется:

– ежесменный визуальный осмотр.

В настоящей ТК выполнен операционный контроль качества при устройстве
временного ограждения территории (см. таблицу 4.1).

Варианты материалов

Как выше было сказано, ограждение стройплощадки должно быть устойчивым, надежным, долговечным, легко собираться, разбираться и транспортироваться. В качестве традиционных материалов для изготовления таких конструкций выступают дерево и металл. Благодаря современным технологиям ассортимент их существенно увеличился. В настоящее время достаточно часто для ограждений используется пластик. Преимущество таких конструкций заключается в следующем:

1. Действующие правила допускают их установку.
2. Демократичная стоимость материала обеспечивает привлекательность таких ограждений.
3. Для установки не требуется спецтехника и дополнительные рабочие.
4. Нет необходимости окрашивать конструкцию.
5. Установка пластиковых ограждений занимает минимальное количество времени.
6. Конструкции отличаются долговечностью, легкостью и прочностью.

Однако есть у таких ограждений и достаточно серьезный недостаток – они непригодны для использования на объектах, где ведется масштабное строительство. Аналогичная ситуация и с конструкциями из рабицы. Несомненные плюсы сетки – ее простота установки и дешевизна – пресекаются нормами госстандарта. В последнее время достаточно часто устанавливаются ограждения из профлиста. Конструкции легко монтируются, стоят относительно недорого. Кроме этого за такими ограждениями легко ухаживать.

Пластиковые строительные ограждения

Общая характеристика

Очень часто пластиковые ограждения на стройке являются наиболее оптимальным вариантом защиты. Их возведение не требует существенных трат, конструкции легки в сборке и демонтаже, они запросто заменяют временные заборы из шиферных и металлических листов или дерева.

Сооружение пластиковых барьеров на стройке – простой процесс, который не нуждается в привлечении рабочей бригады или спецтехники. Изделия получаются легкие и яркие. Пестрая пластмассовая сетка бросается в глаза издали. Поставить ограждение не трудно. Для этого понадобится сетка, пластиковые вехи и резиновые подставки. Описывать процесс поэтапно мы не будем, т.к. он слишком прост.

Преимущества

Независимо от своей протяженности и предназначения пластиковые ограждения имеют перед другими заборами ряд существенных преимуществ:

1. Удобство эксплуатации. Со сборкой-разборкой сетчатой изгороди справляется один человек без помощников. Установка пластика по периметру стройки производится подобно тому, как ограждаются спортивные площадки.
2. Долговечность. Незатейливый материал не боится влажности, коррозии, гниения. Пластик выносливый – он выдерживает температуру воздуха, которая колеблется в пределах — 40 – + 60°C, и не выгорает под солнцем в силу устойчивости к воздействию ультрафиолета.
3. Ненадобность особого ухода. Временный забор из пластика может стоять годами, но в антикоррозионной обработке и покраске он не нуждается.
4. Дешевизна. Низкая стоимость пластмассы уменьшает смету на обустройство временной изгороди.

Статистика несчастных случаев на стройке говорит о том, что к вопросам техники безопасности следует подходить серьезно. Установка временного ограждения сохраняет жизнь прохожих и обеспечивает защиту самого участка, на котором ведутся работы. Ориентируясь на тип стройки, руководители отдают приказ на монтаж защитно-охранных конструкций или самых простых, но надежно выполняющих свои функции изгородей.

Скорость монтажа и удобство возведения, как правило, выступают главными факторами при выборе типа временного ограждения на период различных строительных работ. Не последнюю роль играет стоимость.

Относительно недорогой, легкий, простой в обустройстве и вместе с тем надежный материал профилированный лист — оптимальное решение для сооружения различных видов временных оград, таких как сплошные заборы или ограждения, состоящие из отдельных секций.

Установка забора из профнастила не требует больших физических усилий и может быть выполнена в максимально короткие сроки. Сплошное ограждение обеспечит защиту от пыли и ветра, нежелательных гостей на объекте строительства.

Сделать стройплощадку менее приметной и более эстетичной позволит подбор материала определенного оттенка для временного забора из профлиста, органично сочетающегося с оформлением окружающих построек.

Какими бывают временные ограждения?

Временные ограждения предназначены для обозначения границ территории, защиты людей и материальных ценностей от ущерба или несчастных случаев. Их устанавливают:

• на стройплощадках;
• в местах проведения дорожных и земляных работ;
• при выполнении строительно-монтажных работ;
• на объектах в стадии реконструкции или ремонта;
• на аварийных участках (вокруг оползней, провалов);
• на массовых мероприятиях (для поддержания порядка и перераспределения потока людей);
• на парковках.

Кроме того, временные ограды защитят загородные участки от посторонних глаз и незваных гостей, если у их владельца нет денег или времени построить стационарное ограждение.

Ограждения называют временные, поскольку их можно легко снять и установить в другом место, без предварительной подготовки — выравнивания грунта, рытья фундамента. Их можно установить, максимум, за 2 суток.

Капитальный деревянный забор обходится в 1100-2500 руб. за погонный метр, а временная ограда из опор и сетки рабицы — от 350 руб./п.м. При этом недорогое сооружение не будет уступать по эстетичности и качеству дорогостоящему.

Как правильно сделать временное ограждение строительной площадки

Если в технической документации указан только вид ограждения и определено место его установки, устройство временного забора нужно начинать с подбора соответствующих строительных материалов. Можно использовать дерево, плоский или волновой шифер, сварную или плетеную металлическую сетку, профилированный лист и многие другие материалы, удовлетворяющие требованиям по прочности и долговечности. Для больших строительных площадок с длительными сроками строительства можно использовать ограду из специальных бетонных плит, закрепляемых на опорные бетонные тумбы.

Наибольшей популярностью обладает профнастил, имеющий высокую механическую прочность и несущую способность. Это позволяет сократить количество силовых элементов изгороди и удешевить монтаж.

Если материал выбран или определен проектом, можно начинать монтировать временное ограждение строительной площадки.

1. Установка несущих элементов. Для панельных ограждений можно устанавливать вертикальные стойки, заглубленные непосредственно в грунт, устанавливаемые на тяжелые блоки или использовать Т-образные стойки с подкосами в виде треугольника, ориентированного внутрь стройплощадки. Ограждение должно выдерживать расчетную снеговую и ветровую нагрузку, поэтому от качества закрепления несущих стоек зависит прочность и долговечность всего ограждения.
2. Монтаж непосредственно ограждения. Начнем с того, что профнастил – это не просто лист защищенного от коррозии железа, с продольными ребрами для придания жесткости. Это целая система, состоящая из определенного количества несущих стоек, профилированного листа с расчетной длиной и размером волны и строго регламентированного количества крепежных элементов.

Важно! Для удешевления изготовления временного ограждения профлист устанавливается горизонтально без дополнительных опорных брусьев. Длина пролета между опорными стойками зависит от размеров волны и толщины профилированного листа

Максимальное расстояние между стойками для листа с высотой волны 21 мм составляет 2,9 м, что обеспечивает достаточную прочность и минимальный расход материала. Специальные кровельные саморезы, снабженные комбинированными шайбами из металла и неопреновой резины, заворачиваются через одну волну для обеспечения необходимой прочности. Листы профнастила стыкуются между собой внахлест с перекрытием 100 мм и закрепляются кровельными саморезами, завернутыми через оба листа

Длина пролета между опорными стойками зависит от размеров волны и толщины профилированного листа. Максимальное расстояние между стойками для листа с высотой волны 21 мм составляет 2,9 м, что обеспечивает достаточную прочность и минимальный расход материала. Специальные кровельные саморезы, снабженные комбинированными шайбами из металла и неопреновой резины, заворачиваются через одну волну для обеспечения необходимой прочности. Листы профнастила стыкуются между собой внахлест с перекрытием 100 мм и закрепляются кровельными саморезами, завернутыми через оба листа.

3. Дополнительные элементы. Любое ограждение для стройплощадки потребует устройства ворот, калиток и защитных козырьков для прохода пешеходов. Интенсивная эксплуатация требует изготовления для этих элементов прочной рамы, способной выдержать расчетные нагрузки и дополнительного усиления несущих стоек.

Основные требования для временных ограждений

В основном все требования, стандарты и правила эксплуатации, от которых зависит регулировка вопроса установки временного забора, указаны еще с советских времен в ГОСТ.

Ограждение стройплощадки специальной пластиковой сеткой

Название этого документа – «Ограждение инвентарно-строительных площадок и участков монтажно-строительных работ». Если хорошо ознакомиться с вышеуказанными документами, то можно выделить основные правила, касающиеся ограждения территории строительных работ:

• При планировании проведения работ на участке строительства необходимо выбрать один из подходящих , изготовить его, проверить на соответствие к стандартам перед эксплуатацией;

  Пример ограждения стройплощадки оградой из профнастила

• Любые типы ограждения могут использоваться, только если есть и , через которые рабочие и техника могли бы беспрепятственно попадать на объект. Ограничив количество входов, вы повысите защиту от несанкционированного попадания посторонних на территорию стройки;
• Если тип вашего ограждения временный, то конструкция забора должна быть разборной (без проблем поддаваться демонтажу и повторной сборке). При этом все детали и крепежные элементы должны быть одного образца;
• Параметры, указанные руководством о необходимой высоте ограждения, наличие дополнительных элементов, таких как , наклон конструкции, должны быть в точности соблюдены, так как от этого зависит безопасность объекта и рабочих, в частности;
• Если тип ограждения секционный, то его панели должны иметь прямоугольную форму;

  Переносные сварные модули для ограждения площадок

• Все параметры по высоте и длине панелей, размеру лунки для стоек, расстоянию между элементами забора должны точно соответствовать ГОСТу или стандартам, которые были определены соответствующими органами до начала монтажа. В основном панели имеют длину не более двух метров, а стойки располагаются друг от друга не больше чем через шесть метров;
• Если есть механизм защитных козырьков, следует позаботиться о том, чтобы их наклон имел правильное направление и угол. В основном назначение такой конструкции – защита людей от стекающей по забору воды во время дождя. Поэтому величина козырька должна быть соответствующей, полностью закрывающей человека;
• Если есть тротуар возле ограждения, следует знать, что он должен находиться от забора не менее, чем на 1,5 метра, это обеспечит свободный проход;
• Если ваш забор разборный, то он должен иметь достаточную прочность, несмотря на возможный частый монтаж или демонтаж;
• Во время проектирования следует учесть рельеф местности, на которой устанавливается ограждение, и заранее продумать о компенсации негативного влияния наклонной поверхности или неустойчивого грунта;
• Проведение мероприятий по уменьшению негативного воздействия от коррозии. Для металлических элементов ограды проводится покраска или оцинковка. Также такая обработка будет препятствовать процессу коррозии;
• Учитывая характер работ, проводимых на стройплощадке, строительные ограждения не должны иметь потенциально опасных для жизни и здоровья элементов, деталей, зацепов, неокругленных заострений и т. д. Также само ограждение должно быть прочным и устойчивым, благодаря чему квадратный сантиметр забора должен выдерживать минимум 200 кг. Это актуально, когда начинается снегопад или возникают сильные порывы ветра. Соблюдение этих условий поможет избавиться от большинства возможных на производстве травм.

Требования к временным ограждениям стройплощадок

Ограждающие сооружения должны выполняться согласно требованиям ГОСТ. Необходимо обязательно предусмотреть обустройство ворот для подъезда строительной техники, а также калитки для входа/выхода персонала.

Конструкция временного забора должна быть сборно-разборной, для соединения нужно применять унифицированные детали. Установка и демонтаж ограждающих конструкций должны осуществляться легко и занимать минимум времени.

Если ограда защитно-охранного типа, необходимая высота составляет 2 м , защитные ограждения без козырька выполняют 1,6-метровыми, при наличии козырька ограду возводят высотой 2 м .

Место производства работ защищают забором уровнем 1.2 м . Секции забора должны иметь прямоугольную форму, регламентированная длина панелей равна 1.2, 1.6, 2 м .

Какой будет обрешетка временной ограды и как она будет располагаться, определяется типом материала, используемого для ее изготовления, и необходимой высотой конструкции. При обустройстве следует учитывать назначение забора и предположительный срок его службы.

Если поверхность периметра для установки временного ограждения ровная, могут использоваться секции на треугольных опорах. На загородном участке с перепадом высот основной материал забора крепят к зафиксированным в земле столбам.

Временные ограждения при строительно-ремонтных работах

Стройплощадка – место повышенной опасности для здоровья и жизни человека. Участки, на которых производятся строительные работы, в обязательном порядке должны быть обнесены временным забором, представляющим собой возводимую по периметру ограждающую конструкцию.

Даже если на первый взгляд на площадке нет ничего привлекательного для любителей «плохо
лежащих» предметов, или же там невозможно что-либо повредить, установка ограды необходима согласно требованиям техники безопасности.

Строительство любых объектов начинается с обустройства временного ограждения, призванного предупредить людей о проведении работ с применением крупногабаритной тяжеловесной техники, воспрепятствовать проникновению посторонних лиц на стройплощадку, защитить проходящих мимо людей от вероятного травматизма.

Пока ведутся работы, в любой момент может понадобиться возможность подъезда техники с удобной стороны, забор может быть задет краном или грузовиком, поэтому временный забор — наиболее подходящий вариант.

Временные ограждения также используют при проведении массовых мероприятий. Такие заборы позволяют отделить автопарковки, востребованы при дорожных ремонтных мероприятиях, реконструкции тротуаров.

Временные ограды позволяют ограничить доступ в зону неисправности (к
примеру, прорыва магистральной трубы), к месту с открытым дорожным люком, вырытой траншеей, котлованом.

Характеристика и виды ограждения стройплощадки по функциональности

Сигнальное

даже название указывает на его основную функцию – предупредить окружающих об опасности внутри границы забора.

• Оно представляет собой забитые в грунт стойки, чаще всего штыри из металла и натянутую по ним проволоку, на которую крепят лоскуты красной ткани. Выполняется с шагом между стойками до 6 м и высотой 0,8 метра.
• В последние годы все более широко применяется сигнальная лента, аналогичная той, которую используют правоохранительные органы вокруг места происшествия.
• Такого рода временное ограждение стройплощадки применяется для обозначения открытых траншей, небольших котлованов (например, под тепловую камеру), когда установка капитальных оград нецелесообразно ввиду небольшой продолжительности работ и незначительных их объемов.
• Траншею под электрический кабель не будут огораживать сплошным деревянным забором с двух сторон, а установят именно сигнальное ограждение.

Защитное ограждение

препятствует доступу на стройплощадку посторонних лиц, чтобы не подвергать их риску в зоне строительства.

• Высота оград с козырьком должна быть – 2 м, без козырьков достаточно 1,6 метра. Если ограждается небольшой участок, где ведутся работы, то высота – 1,2 метра.
• Это может быть не сплошной забор, при этом степень разреженности (свободное пространство) между планками не должна превышать 100мм (кроме сетчатой ограды).

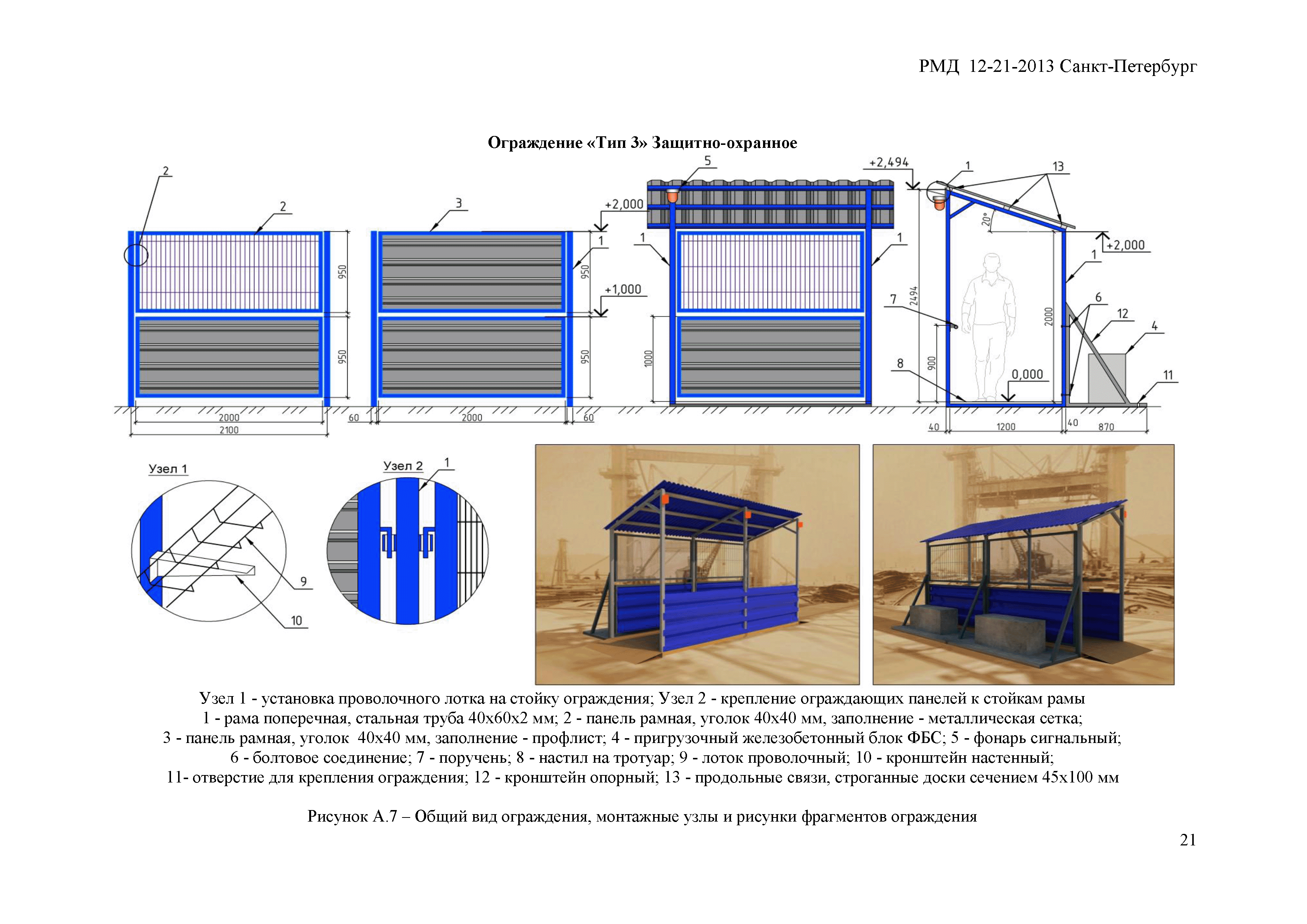

Защитно – охранное

которое кроме закрытия доступа посторонних на стройплощадку еще служит для защиты целостности материальных ценностей. Высота предусматривается два метра.

Оно устанавливается на крупных объектах там, где предстоит выполнить большие объемы работ, и предусмотрен длительный срок строительства.

Это уже сплошное ограждение по периметру территорию всей стройплощадки. В случае необходимости оборудуется козырьками, тротуарным деревянным настилом, перилами.

Это и определяет конструктивное решение ограды по исполнению:

С доборными элементами – если строительная площадка расположена в черте населенного пункта и стройка или реконструкция производятся вдоль улиц с миграцией людей.

Здесь велика вероятность падения мелких камешков, мусора и прочего, поэтому предусматриваются:

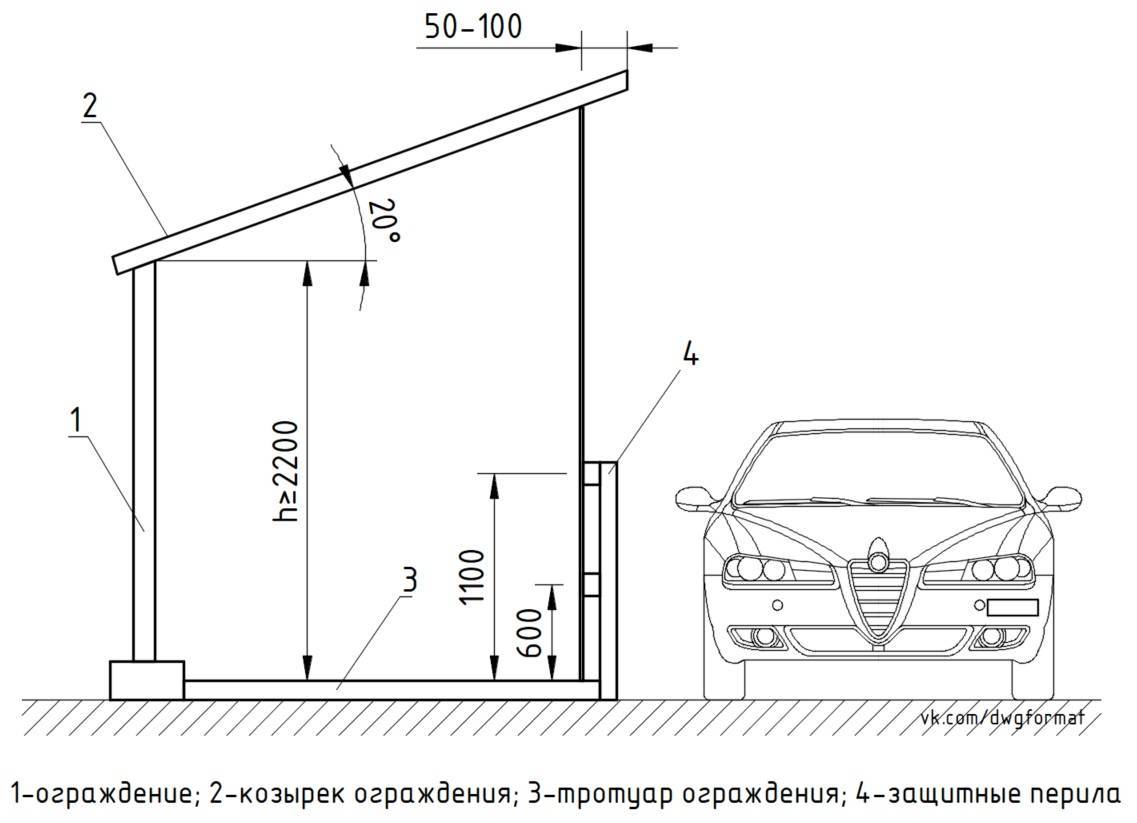

• Защитные козырьки, перекрывающие тротуарную дорожку и выступающие за ее край на расстояние до 100мм. Козырек монтируется под углом 20 градусов в сторону тротуара, тем самым обеспечивает сток дождевых вод и ненароком упавших предметов со стороны стройки.
• Тротуарные проходы устраиваются по ширине не менее 1,2 м, величина зазоров в настиле тротуара ограничивается 5мм. Тротуары со стороны проезжей части ограждают перилами, которые выполняются со стойками, прикрепленными к верху козырька или забора.
• Поручень крепится к стойкам с внутренней стороны на высоте 1, 1м от отметки тротуара. Пространство между поручнем и тротуаром усиливается горизонтальной планкой на высоте 0,5м от тротуара.

Без дополнительных элементов – это более дешевое временное ограждение стройплощадки и менее трудоемкий вариант.

Виды ограждений

Эта же норма делит заграждения по целевому назначению на:

• сигнальные
  , то есть те, что четко и однозначно указывают всем и каждому, что в таком месте ведутся строительные работы;
• защитные
  – они оберегают людей от возможных опасностей;
• охранные
  , которые призваны не допустить появления на строительной площадке посторонних людей.

Цель установки охранных оград – на стройплощадку не должны попасть чужие, поэтому они мало чем отличаются от обычного забора, который ограждает любой промышленный объект или жилой дом.

Защитные же призваны уберечь людей от травм, что вполне могут иметь место, учитывая характер производимых работ. Поэтому самый распространенный здесь вид временного ограждения – фасадная сетка
, которая вполне справляется с тем, чтобы «поймать» при падении все, что только может упасть со строительных лесов (остатки материалов, мусор, инструменты и даже рабочих).

Задача сигнальных – визуальное обозначение строительной площадки, предупреждение людей о возможной опасности. Для этого годится особая сигнальная лента
(аналог полицейской), которая натягивается между укрепленными в земле штырями.

По конструкции следует выделить такие виды:

• стоечные;
• панельные, которые в свою очередь могут быть разреженными (например, сеточными) либо сплошными;
• комбинированный вариант первых двух.

Если ограждение служит для защитных либо охранных функций, то оно может быть исключительно сплошным.

Также ограда строек может потребовать добавления на нее дополнительных элементов, которыми могут быть:

• козырьки;
• тротуар, причем с перилами;
• подкосы.

Все эти нюансы обуславливают различную стоимость ограды, наряду с тем, какие материалы будут применяться для ее изготовления.

Как правило, заграждение имеет три элемента – опоры, каркас и его наполнение
. Выше уже указывалось, что каждый материал, который используются для составных элементов, должен быть не только качественным, но и обеспечивать конструкции соответствие нормативным стандартам.
