Как установить встраиваемые светильники в подвесной или натяжной потолок своими руками: Пошагово

Особенности выбора

Как подключить светильники в подвесном потолке

Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.

Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:

1. Закладную универсальную платформу нужно подогнать под диаметр светильника.
2. Примерить корпус фонаря, удостоверившись, что он подходит.
3. Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
4. Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
5. Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
6. Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.

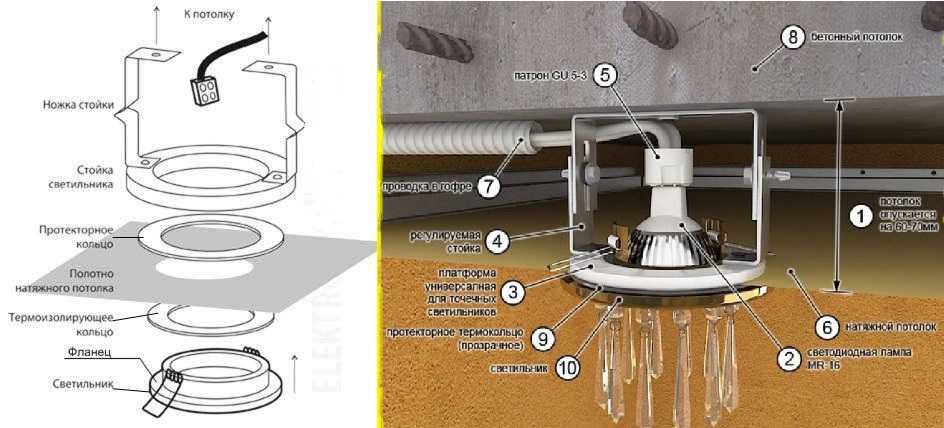

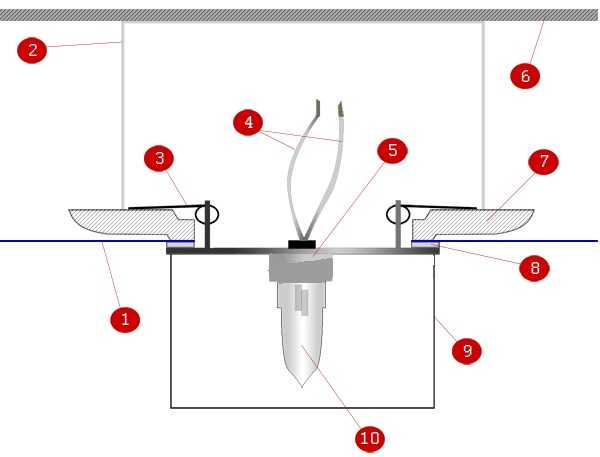

Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:

В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву – малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.

Крепление люстры на монтажную платформу

Этот способ используют в том случае, когда предусмотрено крепление на продольную или крестообразную монтажную планку. Размер платформы определяют, исходя из величины планки, а ее толщина зависит от веса светильника. Монтируют планку при монтаже багетов, выдерживая ее на одном уровне с направляющими.

Платформу изготовляют из бруска, доски или куска фанеры. Также для крепления светильника понадобятся пластиковые монтажные кольца. Диаметр кольца для продольной планки должен позволять продеть внутри него провода и закрепить планку на саморезы. Для крестообразной планки нужно пять колец разного диаметра.

Цены на светодиодные люстры

люстра светодиодная

Закладное основание

Монтажное кольцо

Место для установки светильника на монтажной платформе определяется дизайн-проектом. Если люстру вешают на месте подвеса стандартного крюка, последний спиливают или изолируют внутри плиты, а отверстие заделывают шпаклевкой на основе гипса, предварительно проверив и максимально вытянув проводку.

Шаг 1. Если уровень потолка опускается незначительно, для монтажа светильника на небольшой продольной планке достаточно закрепить в нужном месте потолка закладной брусок. Делают это так: сверлят в бруске два отверстия диаметром 2-3 мм. Для того чтобы уложить провода, по центру бруска выпиливают неглубокий паз. Размечают потолок и высверливают отверстия перфоратором, после чего крепят брусок и укладывают в него провода.

Для крестообразной монтажной планки платформу делают тоже крестообразной, закрепляя ее с помощью перфорированных кронштейнов.

Крестообразная монтажная планка

Шаг 2. При значительном изменении уровня потолка, например, при монтаже двухъярусных конструкций, используют сборную конструкцию монтажной платформы. Для изготовления платформы из куска фанеры толщиной 6-12 мм вырезают прямоугольную платформу необходимого размера. Ее длина должна быть на несколько сантиметров больше длины планки светильника, а ширина – чуть больше диаметра монтажного кольца. Для крестообразной планки платформу выполняют квадратной.

В центре высверливают отверстие для проводов диаметром 10-15 мм, после чего лицевую сторону платформы тщательно шлифуют, чтобы не повредить полотно потолка. По углам платформы крепят кронштейны на саморезы по дереву.

Шаг 3. Прикладывают платформу к потолку и проверяют ее уровень – он должен совпадать с расчетным уровнем чистового потолка. Регулируют высоту платформы с помощью кронштейнов, подгибая их. Закрепляют платформу к потолку с помощью саморезов и дюбелей.

Шаг 4. Устанавливают по периметру комнаты направляющие, проверяя соответствие уровней монтажной платформы и багетов. Натягивают потолочное полотно по обычной технологии. После того как оно остынет и приобретет необходимую эластичность, приступают к монтажу светильника. На ощупь определяют отверстие для проводов и крепят вокруг него монтажное кольцо на клей. Аккуратно вырезают полотно внутри кольца и выводят через него провода.

Для крепления крестообразной планки необходимо закрепить на полотне пять колец разного диаметра – одно в центре для проводов и четыре в местах крепления планки, их диаметр может быть небольшим, главное – притянуть планку к платформе.

Шаг 5.  На монтажной планке устанавливают и протягивают на контргайку монтажные шпильки. Их нужно хорошенько затянуть, иначе потом будет невозможно закрепить светильник. Крепят планку саморезами к платформе.

Крепление люстры на монтажную платформу

Шаг 6. Снимают со светильника острые детали, лампочки, готовят к подключению проводки клеммную колодку. Вешать люстру лучше вдвоем – один придерживает светильник, а второй подключает провода и затягивает накидные декоративные гайки на корпусе светильника.

Шаг 7. Вкручивают лампы, устанавливают на светильник плафоны и декоративные элементы, проверяют работу светильника, а  также нагрев, как это описано выше.

Чтобы лучше понять процесс крепления люстры, можно посмотреть видеоролик.

Видео – Монтаж люстры на натяжной потолок

Установка люстры на натяжной потолок – не такое уж сложное дело, если соблюдать все этапы инструкции

Важно не повредить при этом полотно и надежно закрепить светильник, а также правильно подключить его. Если у вас нет навыков проведения электромонтажных работ, монтаж люстры можно выполнить самостоятельно, а подключение лучше доверить профессионалу – от этого зависит не только ваша безопасность, но и долговечность потолка

Виды и типы встраиваемых светильников

Существуют различные типы встраиваемых светильников: неповоротный и поворотный.

Потолки, в свою очередь, подразделяются на подвесные (реечные, натяжные, гипсокартонные) и бетонные.

Также имеет значение тип используемых для освещения ламп. Дело в том, что каждому виду свойственен определенный уровень погружения в потолок.

• Лампа накаливания – до 12 см. Но в настоящее время этот тип можно считать устаревшим, и для точечного освещения практически не используемым.
• Галогеновая лампа – 6 см.
• Светодиодная лампа – на глубину от 2 см.
• Лампа люминесцентная – не менее 8 см глубиной.

Встраиваемые светодиодные светильники очень оригинальны и удобны в эксплуатации, но следует учитывать их функциональные способности.

Количество светильников следует рассчитывать таким образом, чтобы бы их оказалось достаточно для хорошего освещения.

При необходимости совсем несложно заменить лампу в светильнике на модель другого типа, допустим, галогеновую на светодиодную. Глубину врезки при этом менять не понадобится.

Монтаж с помощью потолочного крюка

Обычно крюк для закрепления осветительных приборов монтируется еще при строительных работах. В этом случае, перед тем как повесить люстру на потолок, необходимо проверить его на прочность.

Монтажный крюк

Для проверки, на некоторое время к установленному крюку подвешивают груз, соответствующий весу или немного тяжелее люстры. В случае если закрепленный груз не сместился, можно спокойно вешать люстру на место. Если крепежный крюк сместился, а тем более выпал, то можно самостоятельно провести монтажные работы.

Испытание крюка весом люстры

Для этого необходимо:

• перфоратором проделывают нужное отверстие (если его еще не было);
• в него вставляют правильно подобранный металлический анкер или складной пружинный дюбель с кольцом. Он должен плотно прилегать к внутренней поверхности просверленного отверстия;
• в деревянный потолок достаточно вкрутить прочный крюк-саморез.

Почитайте:   Подсветка потолков своими руками

Это наиболее простой метод, описывающий как прикрепить люстру к потолку.

Схематичное крепление держащего элемента

В случае если потолок отделан гипсокартоном или установлено натяжное полотно, работы по крепежу люстры на крюк могут усложниться.

Гипсокартонные листы довольно прочные, поэтому крепление небольшого светильника можно осуществить прямо на сам материал, но стоит учесть небольшие нюансы:

масса прикрепленного осветительного прибора не должна превышать 6 кг; стоит обратить внимание на то, что при замене ламп можно повредить листы или случайно задеть рукой низко висящий светильник. В случае если этого не было сделано, то можно подвесить люстру на пружинный дюбель или специальную бабочку, установленные в просверленное отверстие. Дюбель будет необходимо подкрутить специальной гайкой, а распорку-бабочку подтянуть саморезом до щелчка

Весь крепеж должен быть укомплектован шпилькой или крюком, на который закрепляется люстра

Дюбель будет необходимо подкрутить специальной гайкой, а распорку-бабочку подтянуть саморезом до щелчка. Весь крепеж должен быть укомплектован шпилькой или крюком, на который закрепляется люстра

В случае если этого не было сделано, то можно подвесить люстру на пружинный дюбель или специальную бабочку, установленные в просверленное отверстие. Дюбель будет необходимо подкрутить специальной гайкой, а распорку-бабочку подтянуть саморезом до щелчка. Весь крепеж должен быть укомплектован шпилькой или крюком, на который закрепляется люстра.

Один из вариантов крепления люстры, если потолок из гипсокартона

При установке натяжного потолка необходимо заранее позаботиться о том, как закрепить светильник. Нужно помнить, что натянутое полотно не может служить крепящейся основой для люстры. Монтируя натяжной потолок, рабочие, прежде чем вырезать отверстие для прикрепления светильника, заранее приклеивают термокольцо. Если этого не сделать, то повесить люстру к потолку будет невозможно, так как натянутое полотно будет рваться. Через вырезанное отверстие выводятся соединительные провода.

При таком варианте сначала нужно подвесить люстру на крюк, а затем присоединить электрические провода, после чего место крепления прикрывается декоративным колпаком светильника.

Схема крепления при натяжном потолке

Как установить точечные светильники в натяжной потолок

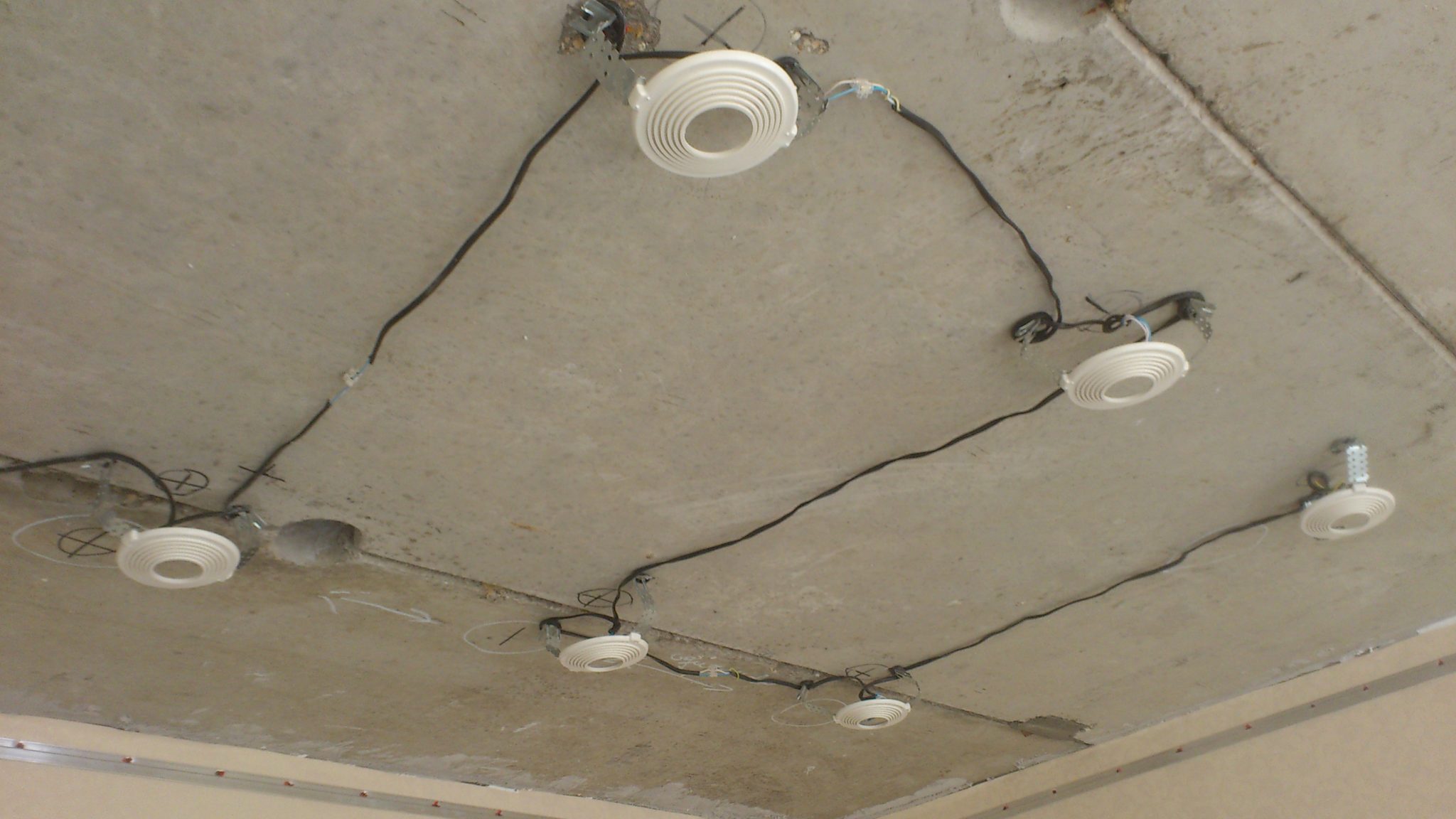

Проложите 2-х жильный провод или кабель от отверстия к отверстию. У каждого отверстия сделайте из провода петли. Аккуратно достаньте петли наружу в отверстия, где планируете расположить встроенные точечные светильники с лампами накаливания или, как лучший вариант, с светодиодными лампами.

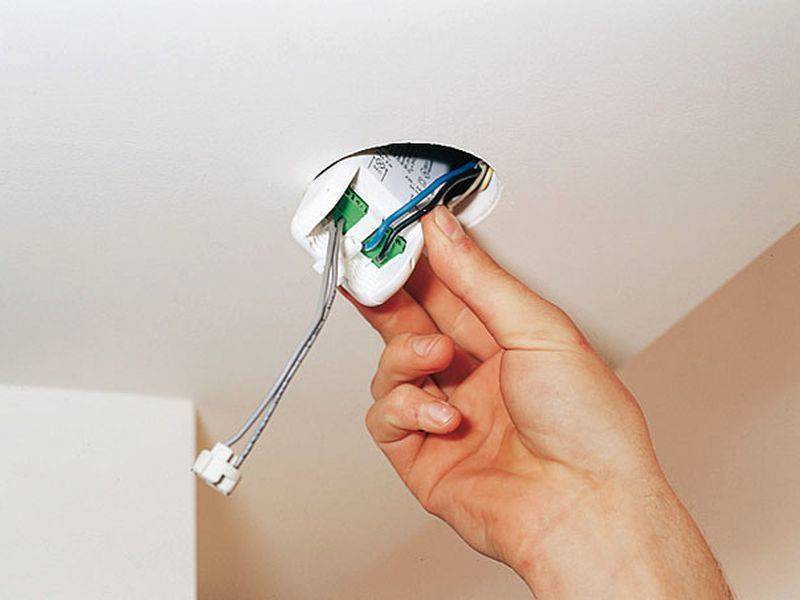

Разрежьте петли и оголите их на 2-3 сантиметра. Монтаж одного светильника требует две жилы провода по 8-12 см каждый, при учете тех 2-3 см на оголение. Подсоедините один конец в клемме светильника, а второй конец присоедините к проводу питания, идущего от выключателя.

Под потолочные покрытия устанавливается скрытый вид проводки, которая выводится в центре помещения, согласно схеме проводки. Советуем посмотреть поэтапную инструкцию о том, как подключить потолочные светильники на видео, предложенном ниже. И почитайте следующую информацию о подключении по схеме.

Монтаж осветительных потолочных приборов требует чёткого выполнения согласно схеме подключения. Они выполняются в нескольких вариантах.

• Рассмотрим на схеме, как подключить потолочные светильники:
• лампы выделены в две группы и подключаются к двухклавишному выключателю. Здесь все нулевые контакты присоединяются к общему проводу. Затем через клеммную колодку нужно подключить на нейтраль;
• Фазы соединяются с внутренней проводкой, согласно своим выбранным группам, затем на два провода, подсоединённых к выключателю. Через выключатель — на фазу и к домашней электрической сети;
• схема подключения через диммер. Диммер — специальное электронное устройство, позволяющее регулировать яркость лампочек. Устройство может управлять не всеми лампочками, это зависит от их мощности. Подключить нужно через трансформатор;
• как подключить светильники на подвесном потолке по схеме с помощью саморезов. Все люстры и плафоны снабжены специальными креплениями для установки на базовый потолок. Элементом крепления может быть специальная петля, соединённая с корпусом светильника;
• следующая схема подключения потолочных светильников сложнее. Плафоны крепятся к потолку с помощью отверстий на дне корпуса. В случае крепления люстры используется специальная планка, которая заранее монтируется на потолок.

На базовый потолок из дерева осветительные потолочные приборы монтируются по схеме первого варианта. Если базовое покрытие бетонное, то работы будут несколько сложнее.

Установка светильников

Выбор точечных светильников для расположения на натяжном потолке

Прежде чем заняться планированием расположения светильников на натяжном потолке, следует тщательно обдумать, какие источники освещения вам нужны.

На натяжных потолках можно использовать несколько типов приборов:

1. Подвесные люстры. Привлекает декоративность светильников, широкая линейка выбора моделей. Их легко устанавливать. Но следует учитывать тот факт, что люстра, как правило, располагается в центральной части комнаты, а значит, яркость света будет сконцентрирована именно в этом месте, а в угловых и дальних частях помещения эффективность иллюминации снижена. Кроме того, такой тип освещения дает тени.

1. Точечные осветительные приборы. Решающим фактором в пользу выбора именно таких устройств часто становится широкий ассортимент спотов и модные тенденции. С ними можно организовать освещение так, что не останется без света ни один уголок комнаты. Большой выбор приборов в любом магазине позволяет приобрести нужное устройство для любого дизайнерского решения. Однако надо учитывать, что подобные светильники нагреваются. Придется рассчитывать мощность ламп, чтобы не испортить покрытие натяжного потолка.

1. Лампочки накаливания. Их преимущество в том, что они достаточно надежны и долговечны в эксплуатации, привлекает цена и простота в использовании. Кроме того, их можно устанавливать в местах с высоким уровнем запыленности и влажности. Существенный недостаток этих устройств в высокой теплоотдаче и недостаточной эффективности.

1. Галогенные устройства. Стоят недорого, но сильно нагреваются.

1. Люминесцентные источники света. Плюсом является их высокий коэффициент полезного действия, при этом они практически не нагреваются при эксплуатации. Однако их нельзя соединять с регулятором мощности. К тому же в помещениях с высокой влажностью их устанавливать нельзя.

1. Диодные лампочки. Прекрасное решение в качестве освещения для натяжного потолка, масса плюсов: возможна различная цветовая гамма источников света, безопасны для материала натяжного потолка, так как не нагреваются, и при этом высокий уровень эффективности. Минус заключается в приличной стоимости и недолговечности работы блоков питания.

Натяжные потолки прослужат вам долго при соблюдении ряда условий:

• Температура ламп при работе не должна превышать шестидесяти градусов, в противном случае портится материал потолка.
• Мощность лампочки выбирайте до 35 Вт.
• Свет должен отражаться в зеркальных поверхностях.
• Недопустимо наличие острых деталей, способных испортить материал потолка при установке.

Оригинально выглядит конструкция с подвижными деталями, благодаря чему можно акцентировать освещение на нужном предмете или участке комнаты. Такое устройство поможет зонировать помещение.

Лучше, если спот будет иметь широкую окантовку, она поможет скрыть установочную конструкцию.

Пройти тест

Рассматривая люстру в качестве осветительного прибора для натяжного потолка, придется учесть такие детали, как материал покрытия, тип лампы и индивидуальные характеристики помещения. Так, например, для матовой поверхности лучше подойдут приборы классической формы, а для глянцевой можно экспериментировать, выбирая любую оригинальную модель. Эффект отражения в виде ярких световых пятен создадут на потолке люстры с открытыми светодиодными лампочками. Их можно размещать непосредственно под полотном, они ему не навредят, поскольку не выделяют тепло.

Плафоны у люстры в идеале должны скрывать лампы, а если они расположены слишком близко к потолку, то это будет обязательным условием.

Выбирая галогенные лампочки для люстры, располагайте ее не ближе чем тридцать сантиметров от потолка. У осветительного прибора с таким типом ламп плафоны должны быть направлены вниз.

Определились с источниками освещения? Теперь рассчитаем их количество.

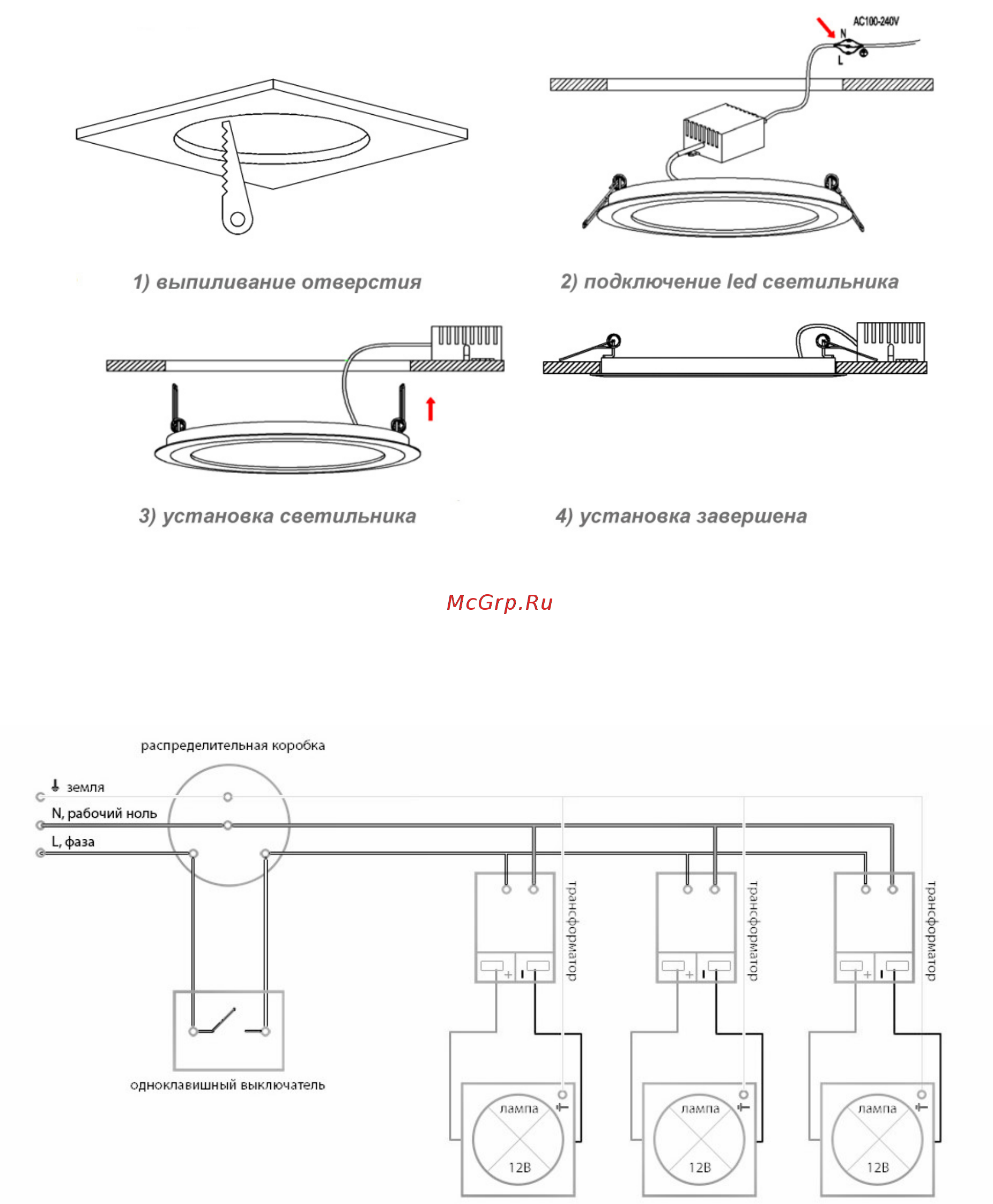

Подключение точечных светильников на 12 В

Если вы выполняете электромонтаж в ванной или другом влажном помещении следует особенно ответственно относиться к вопросам электробезопасности. Правильно подбирайте тип светильников, например, над зеркалом и раковиной можно установить 12 В споты или, встраиваемые в подвесной потолок или мебель, точечные светильники. Подключаются такие лампы через источник питания с пониженным напряжением – сетевой или электронный трансформатор.

Как вы можете видеть, схема практически полностью аналогична той, что которая для светильников на 220В, разница лишь в том, что лампы запитываются через трансформатор.

Выбор мощности и типа трансформатора

Лампы для точечных светильников, которые питаются напряжением 12 В нужно запитывать через специальный источник питания – трансформатор. Как мы уже упомянули, они бывают двух типов – сетевыми и электронными.

Сетевой трансформатор – крупный по размеру железный и тяжелый электроприбор, который преобразует напряжение (повышает или понижает). Во время работы старые или некачественные трансформаторы могут гудеть. Сейчас их редко используют для питания освещения.

Электронные трансформаторы отличаются малыми габаритами и весом. Они работают на высокой частоте, поэтому гула от них вы не услышите, также благодаря этому ей удалось снизить размеры и вес. В корпусе расположена плата с электронными компонентами и импульсным трансформатором на ферритовом сердечнике.

Мощность трансформатора подбирается из расчета количества и мощности светильников, которые он будет питать. Следует брать трансформатор с запасом 20–40%, чтобы исключить вероятность перегрузки и была возможность добавить 1–2 светильника.

На корпусах электронных трансформаторов часто указывают ток, а не мощность. Поэтому, чтобы узнать мощность прибора, нужно просто умножить выходной ток (I output) на напряжение 12 В.

Схема подключения

Если владелец дома проводит электричество своими руками, то перед тем как подключать потолочные светильники, он должен заранее предусмотреть места для всех осветительных устройств и только потом начинать подключение. Выбор места и схема проводки зависят от следующих факторов:

• размеров помещения;
• планировки;
• установки мебели.

Если в доме перекрытия высокие, можно подключать не потолочный светильник, а навесной. Как правило, есть один способ, как подключить потолочные светильники. Для этого достаточно подсоединить соответствующие провода, изолировать их, затем установить на потолке специальные приспособления, которые входят в комплект к светильнику. И совсем другое дело, если вопрос касается подключения потолочных точечных светильников.

Сегодня производителями предлагаются самые разные осветительные приборы, подключение которых от люстры по своей сложности мало чем отличается. Наиболее популярным вариантом принято считать точечный светильник, которые не только обеспечивает хорошее освещение, но и отличается экономностью употребления электроэнергии. Такой светильник предполагает использование разных ламп, хотя наиболее предпочтительны светодиодные, которые отличаются большей эффективностью и существенной экономией электроэнергии.

Для подсоединения точечных светильников может быть использована уже не одна схема, а несколько различных вариантов, таких как:

• последовательная схема подключения – в этом случае подключение светильников в подвесном потолке осуществляется только на один провод, то есть в этом случае подсоединение осуществляется подряд для нескольких отдельных ламп: плюсом такой схемы является простота монтажа, а минусом — необходимость подключения выпрямителей в цепи, поскольку в противном случае напряжение подается неравномерно и лампочки начинают перегорать друг за другом;
• вторая схема подключения точечных светильников на подвесных или натяжных потолках состоит в том, что каждую лампу подключают на свой отдельный провод, идущий от распределительной коробки: в этом случае также требуется выпрямитель, однако безопасность и надежность такого подключения намного выше.

Виды светодиодной ленты

Светодиодные ленты могут отличаться по нескольким параметрам, от которых зависит, каким будет освещение комнаты. Чтобы выбрать подходящую ленту, необходимо разобраться в тех видах лент, которые существуют на сегодняшний день.

Параметры, по которым могут различаться ленты:

первое, с чем вам необходимо определиться — яркость освещения, которую вы желаете получить. Диоды могут быть двух типов: SMD 3528 и SMD 5050. Они отличаются в первую очередь размером.

В SMD 3528 один кристалл, а в SMD 5050 три. Соответственно, яркость, даваемая диодами, будет различаться приблизительно в тех же пропорциях;при покупке вы можете выбрать цвет освещения: она может быть однотонной и многоцветной. Лента типа LED может давать один из цветов – белый, зеленый, синий, холодные оттенки желтого или красного.

RGB – многоцветные, и могут светиться любым из этих цветов;еще один важный параметр для долгой работы такого освещения – это влагоустойчивость. Есть два варианта по степени защиты от внешних факторов. В ванной комнате рекомендуется устанавливать только ленту IP 65 с повышенной влагоустойчивостью;количество диодов зависит от того, какую вам нужно получить подсветку – контурную или целевую.

Этот параметр зависит от целей использования и желаемой степени освещения. На одном метре могут располагаться от 30 до 240 светодиодов. Если лента используется в качестве основного источника освещения, проходя по периметру комнаты – вам нужно не меньше 120 светодиодов на метр.

Производим выбор подходящего светильника

Изготовление закладной для светильника

Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:

универсальные

под конкретный диаметр

Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.

После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.

Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.

замер расстояния от базового потолка замер расстояния на платформе

Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):

После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм

Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

Вместо ленты можно использовать регулируемую стойку.

Она конечно более жесткая по конструкции, но не настолько универсальная.

Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.

Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.

После сборки, остается закрепить всю конструкцию закладной к базовому потолку.

Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.
