Как строят американские каркасные дома: проекты конструкции в американском стиле в России

Отличия в европейском и американском каркасном домострое

Забегая вперед, можно сразу заметить, что зачастую, все эти громкие названия практически являются лишь частью маркетинговой обработки клиентов. Действительно, каркасное домостроения известно на западе уже не первую сотню лет. И ранее в разных странах существовал ряд различий в технологиях. Они были вызваны региональной привязкой к доступным материалам, независимым развитием, национальными традициям, климатическими факторами и т.д. Например, вот некоторые из особенностей, которыми характеризовалась специфика классических американской, канадской и немецкой, скандинавской, финской технологий строительства каркасных домов:

«Домашняя» метрическая система влияла на выбор размера обшивочного материала. Даже сегодняшние его наиболее популярные наследники – листы OSB имеют габариты: «американские» - 48”*96” (1220*2440 мм), «европейские» - 1250х2500 мм.
Колонизация американского континента предполагала быстрое и максимально рентабельное строительство. Поэтому для каркаса использовали стойки из доски толщиной 40(38) мм и часто не самого высокого качества. Каркасные дома по скандинавской технологии (или европейской) возводились уже с более основательным подходом. Пиломатериалы брались толще, хорошо высушенные, струганные

Стойки 50 мм позволяли вести сборку с шагом установки 600 мм.
В американских (особенно североамериканских) домах так же, как и в европейских, всегда немалое внимание уделялось их теплоэффективности. Однако для «американцев», кроме того, острым является вопрос прочности

Он вызван угрозами ураганов, которые периодически случаются. Поэтому в американо-канадских конструкциях широко использовались и используются сдвоенные (строенные) доски, особенно вокруг оконно-дверных заполнений. Такое усиление не характерно для финской технологии каркасных домов, ведь оно одновременно становится мостиком холода.
Компоновка строений. Вспомните фильмы о Диком Западе. Обычно в домах на втором этаже размещается спальня. У тех же финнов наверху, нередко, гостиная.

Есть ли национальные отличия сегодня?

Есть, но они не настолько выражены благодаря глобализации во всех сферах нашей жизни. Говоря о любой канадской или финской каркасной технологии строительства, в общем случае подразумевается создание объектов, в которых ограждающие конструкции собираются на основе из несущих утепленных каркасов из пиломатериалов с двухсторонней защитно-декоративной обшивкой.

В большей же степени различия проявляются не в региональных технологиях, а в индивидуальном подходе отдельных строительных организаций к ряду вопросов: проектированию, узловым ноу-хау, используемым материалам, сборочным цепочкам и т.д. Другими словами, в современных каркасниках каждый из производителей старается совместить свои и общечеловеческие наработки. Бывает что-то упрощается (в пределах допустимого) в угоду рентабельности либо, наоборот, усложняется или постоянно совершенствуется до бесконечности.

Тем не менее, западные строительные компании довольно строго придерживаются международных строительных правил и их редакций, адаптированных под местные условия. Например, сегодня уже ни в Америке, ни в Европе никому не придет в голову использовать для скелетов зданий первичную обрезную доску, а не струганную, прошедшую камерную сушку.

Для наших строителей был также разработан отечественный стандарт СП 31-105-2002, взявший за основу канадский профильный Code. Любая уважающая себя организация обязательно использует в своей деятельности эти цивилизованные нормы.

Технологии строительства дома

После выбора проекта дома можно определиться с технологией его возведения. Самыми популярными технологиями считаются:

панельные или каркасно-щитовые дома;
модульно-каркасное домостроение.

Каркасно-щитовой панельный дом собирается из щитов, панелей или блоков, которые накладываются на заранее подготовленный каркас из дерева. Панели могут быть изготовлены из различных материалов, в том числе фанеры, плит ОСБ, СИП-панелей и термоблоков.

У нас в случае самостоятельного строительства часто используются фанера и плиты ОСБ. Отличные термосберегающие особенности присущи термоблоку. Его можно выгодно использовать в холодных регионах. СИП панели изготавливаются из пенополистирола и ОСБ. Считается, что такая конструкция является наиболее прочной.

Модульно-каркасные здания возводятся из готовых заводских модулей. Особенностью таких домов можно назвать возможность собрать готовый дом прямо на заводе и транспортировать его в готовом виде на место. Не смотря на то, что дом собран на заводе, в них предусмотрены все коммуникации и по желанию даже мебель!

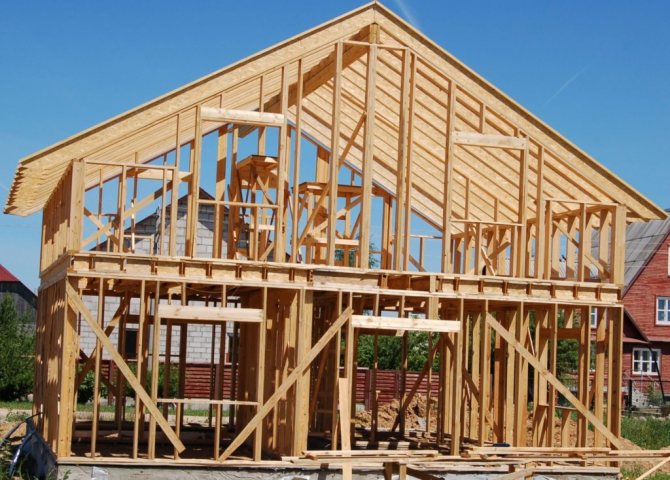

Типы каркасов и технологические цепочки их сборки

Platform (платформа)

Монтаж по этой системе позволяет применять наилучшие наработки в отрасли строительства скандинавских или канадских каркасных домов. Суть его в том, что фрагменты стен (каркасы, щиты или панели) собираются на стройплощадке в горизонтальном положении либо в заводских условиях. Перед их установкой на место на фундаменте уже должна быть подготовлена платформа, представляющая собой утепленное перекрытие (пол) первого этажа. Следующее межэтажное либо чердачное перекрытие монтируется на вертикально закрепленные внешние и внутренние стены. Поверхность его чернового пола, в свою очередь становится рабочей площадкой для монтажа стропильных конструкций либо этажных (мансардных) панелей.

Balloon (балун)

Постепенно утрачивает свою былую популярность, все больше вытесняясь технологией строительства каркасных домов по типу Platform. Изготавливается Balloon по характерной каркасно-рамочной методике. Его отличительная черта – стойки стенового скелета без межэтажных разрывов. Поэтому лаги перекрытий крепятся сбоку либо врезаются в вертикальные каркасные элементы, а не укладываются сверху на них.

При полной ручной сборке такая схема позволяет максимально быстро уйти под крышу, чтобы спокойно продолжать дальнейший монтаж независимо от дождей. Для этого сначала выставляют внешние несущие конструкции на 1-2 этажа, накрывают их кровлей, а затем, монтируют внутренние перегородки и перекрытия, прокладывают коммуникации, выполняет утепление и обшивку каркаса всего здания.

Timber Framing (каркас из бруса)

Каркасы из бруса известны нам по характерным постройкам в стиле, получившим свое распространение еще в средневековой Европе. Они возводились по так называемой немецкой технологии строительства каркасных домов, хотя аналогичным подходом руководствовались зодчие и многих других стран – Финляндии, Австрии, Италии и т.д. Технически конструкция считается фахверковой, где нагрузка ложится на стойки, балки и наклонные подкосы, выполненные из бруса. Несущие элементы из древесины подчеркнуто оставляют с внешних сторон стен (снаружи или внутри помещений). Таким образом, они выполняют еще и эстетические функции, являясь составляющими дизайна фасадов или интерьеров. Особенно эффектно смотрится дубовый каркас с темной тонировкой на светлом фоне ячеек.

Для заполнений Timber Framing исторически использовались многие строительные материалы, например, саман, камень, кирпич, брус. Современники дополнили этот список щитовыми конструкциями с утеплителем внутри.

Настоящий фахверковый дом относится к наиболее дорогому сегменту каркасного домостроя. Во-первых, для него требуется массивная древесина высокого качества. Цена материала растет в прогрессии особенно, если для проекта используются длинномерные ровные балки из ценных пород леса. Конечно, сейчас их повсеместно заменяют на клееный брус, но он также обходятся недешево. Во-вторых, изготовление узлов Timber Framing – удел плотников довольно высокой квалификации. Им приходится сопрягать многометровые элементы из древесины через шипы и выборки с точностью до миллиметра. Подобный уровень мастерства приходит после многолетней работы под руководством истинных профи.

Pole Framing (каркас из столбов)

Еще одна схема создания деревянно-каркасных сооружений. Начало её широкого внедрения было положено в 30-х годах прошлого столетия в США. Несущая конструкция постройки формировалась из бревенчатых или брусовых столбов непосредственно закопанных в землю либо встроенных в фундамент. Pole Framing отличался высокой рентабельностью, скоростью строительства и позволял возводить вместительные сооружения хозяйственного назначения (склады, ангары для хранения техники или сельхозпродукции и т.д.).

Сегодня здания на каркасах из столбов также в основном строятся для производственных, хозяйственных или коммерческих целей. Однако они могут адаптироваться и под жилые нужды, что во многом зависит от типа обвеса (рубашки, обшивки) рамы. Например, если на столбы под кровлей набить профнастил, сайдинг, доску (обрезную или необрезную), то получим защищенное от дождя и ветра помещение. Его можно использовать под склад или ангар. Если же зашить столбы с двух сторон вагонкой, проложив между ними утеплитель, обустроить полы, потолки и подвести коммуникации, то получим уже вполне пригодное для проживания сооружение.

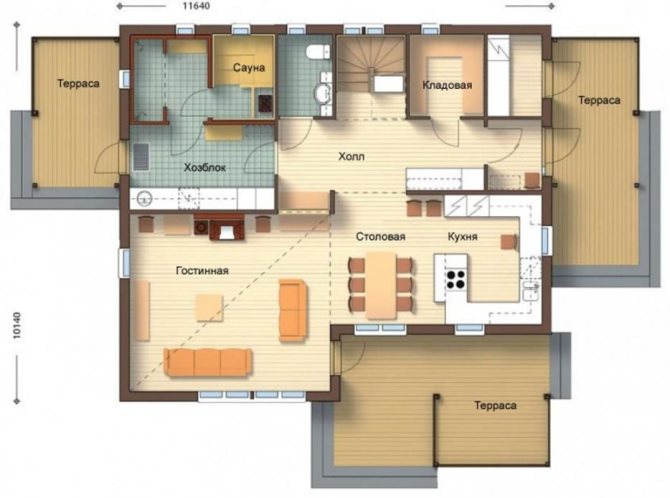

Проект каркасного американского коттеджа: общие данные

Общая площадь каркасного американского коттеджа:	228.3 м2
Площадь жилая американского коттеджа	146.5 м2
Наружные стены (тип материала):	панели
Внутренние стены (тип материала):	панели, гипсокартон
Кровельное покрытие коттеджа	металлочерепица
Основание под кровельное покрытие:	стропильная система
Фундамент:	монолитный ленточный
Язык проекта:	русский
Формат проекта:	dwg-файлы

id=333

В состав проекта американского коттеджа с гаражом входят следующие материалы: фасад, план фундамента, план кровли, план первого этажа, план второго этажа, план цоколя, развертка каркаса по осям, план каркаса, 3-Д модуляция, разрезы, план стропильных схем, план стен.

Из чего строят дома в Америке

Большинство коттеджей в Америке строится с подвалом и гаражом на две или три машины. Это уже классика. Причем гараж в 90% случаев совмещён с домом, и войти в него можно изнутри жилого помещения. Этажность зависит от желания заказчика, но не откроем Америк, если скажем, что наличие цокольного этажа значительно увеличивает жилое пространство – ведь теперь бойлерная, мастерская или спортзал размещаются в подвале.

Ввиду наличия подвала двухэтажный дом при равной площади с одноэтажным будет гораздо дешевле.

Читайте подробный рассказ участника нашего портала про строительство цокольного этажа.

Строительство домов в США имеет ряд особенностей: обязательно возводится крыльцо, на первом этаже кухня обязательно совмещена с гостиной, а в хозяйской спальне обязательно устанавливается туалет.

За океаном шкафов для одежды практически никто не покупает, а для хранения одежды используется встроенный шкаф, по размерам больше напоминающий малогабаритную комнату.

Но, прежде чем мы перейдем к техническому описанию процесса возведения каркасников, следует понять популярность этой технологии в Америке. Ведь почему-то же за океаном никто не стремится возвести жилище из газобетона или тёплой керамики!

Участник нашего потрала Polgray о том, как американцы строят дома:

– Главный аргумент заключается в том, что американцы, в отличие от нас, очень мобильный народ. Они очень часто меняют место своего жительства. И каждый раз им нужен недорогой, практичный и быстровозводимый дом. Поэтому они выбирают каркасники. А предрассудков про дом-крепость, теплоёмкость кирпича и камня у них нет.

Дорогое и престижное жильё в Америке также строят по каркасной технологии. Разница в цене набегает из-за площади, расположения участка и внутренней и внешней отделки дома.

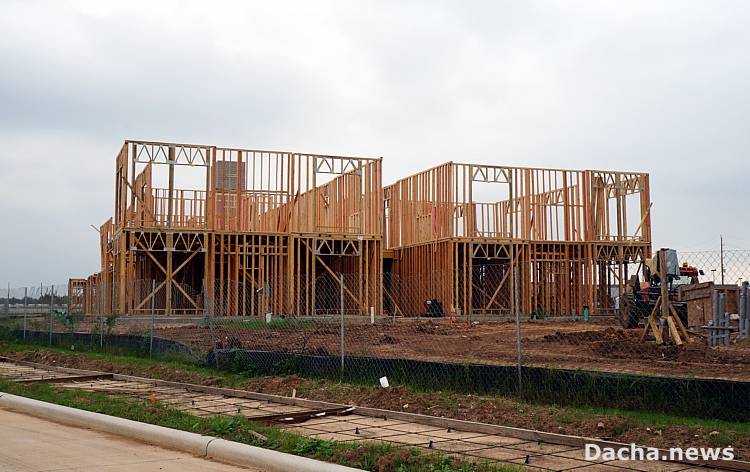

Как строят дома в США

В соответствии с генпланом в поселке прокладываются коммуникации, дороги, а затем начинается выемка грунта под подушки для фундаментов домов. Обычно в качестве фундамента заливается поверхностная железобетонная плита с элементами мелкозаглубленных лент. И хотя морозов в южных штатах не бывает, высокий уровень грунтовых вод и состав почвы доставляют немало хлопот. Например, в одном из относительно старых поселков в пригороде Хьюстона, где мне случилось пожить недельку, многие дома имели весьма серьезные проблемы с фундаментами. Где-то плита попросту сломалась, и трещина прошла через весь дом, включая выложенные плиткой полы, стены и потолок. У кого-то в доме не закрывается несколько наружных и внутренних дверей и т.д. Жители и специалисты винят в этом подвижные наполненные водой глинистые почвы.

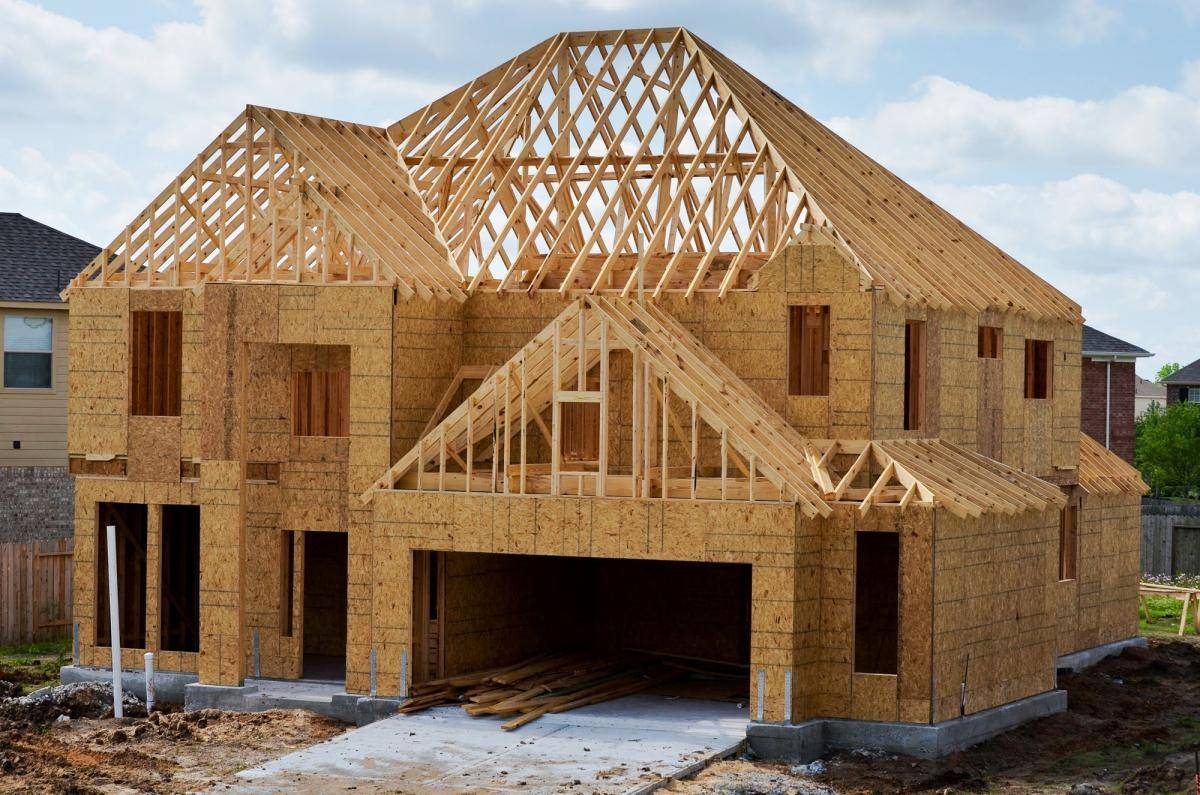

После заливки плиты возводится каркас. В качестве несущих элементов используется двухдюймовая доска (пятидесятка), которая в местах высоких нагрузок (опоры, перекрытия) скрепляется в «бутерброд» по нескольку штук (до четырех и более).

Элементы каркаса скрепляются металлическими пластинами.

В качестве крепежа, в основном, используются гвозди, а не саморезы или шурупы, как многие могли подумать. Забиваются они в одну секунду пневмоаппаратами и лучше держат поперечные нагрузки на срез. Впрочем, шурупы, болты и глухари тоже в ходу.

Про ураганы отдельный сказ. Они посещают побережье Мексиканского залива с завидной периодичностью. Типичный пришедший ураган имеет 2-ю категорию из пяти по шкале Саффира-Симпсона. Скорость ветра в нем достигает 40-50 м/c (150-180 км/ч). Местное население в этом случае эвакуируется в добровольном порядке. Дома в вышеупомянутом поселке переживают подобную непогоду без особых проблем. Хотя местные рассказывают, что знаменитый Айк в 2008 году повалил все заборы, а ангары для садового инвентаря потом снимали с деревьев на соседских участках. При этом ни один из домов особого ремонта не потребовал. Тем не менее, чуть южнее этот ураган снес целый городок Галвестон, расположенный на самом побережье. Там пострадали даже железобетонные здания.

После установки каркаса в нем прокладываются все необходимые коммуникации (центральное кондиционирование, вода, электрика, интернет), затем в каркас укладывается минеральная вата и он закрывается щитами из ОСП.

Внутренняя отделка – гипсокартон. А внешняя зависит от статуса поселка или района. В более престижных местах идет обкладка декоративным камнем или щитами с его имитацией. На периферии чаще используется обыкновенный сайдинг.

Если вы жаждите больше деталей, то по этой ссылке можно найти достаточно подробный фоторепортаж с одной из стройплощадок.

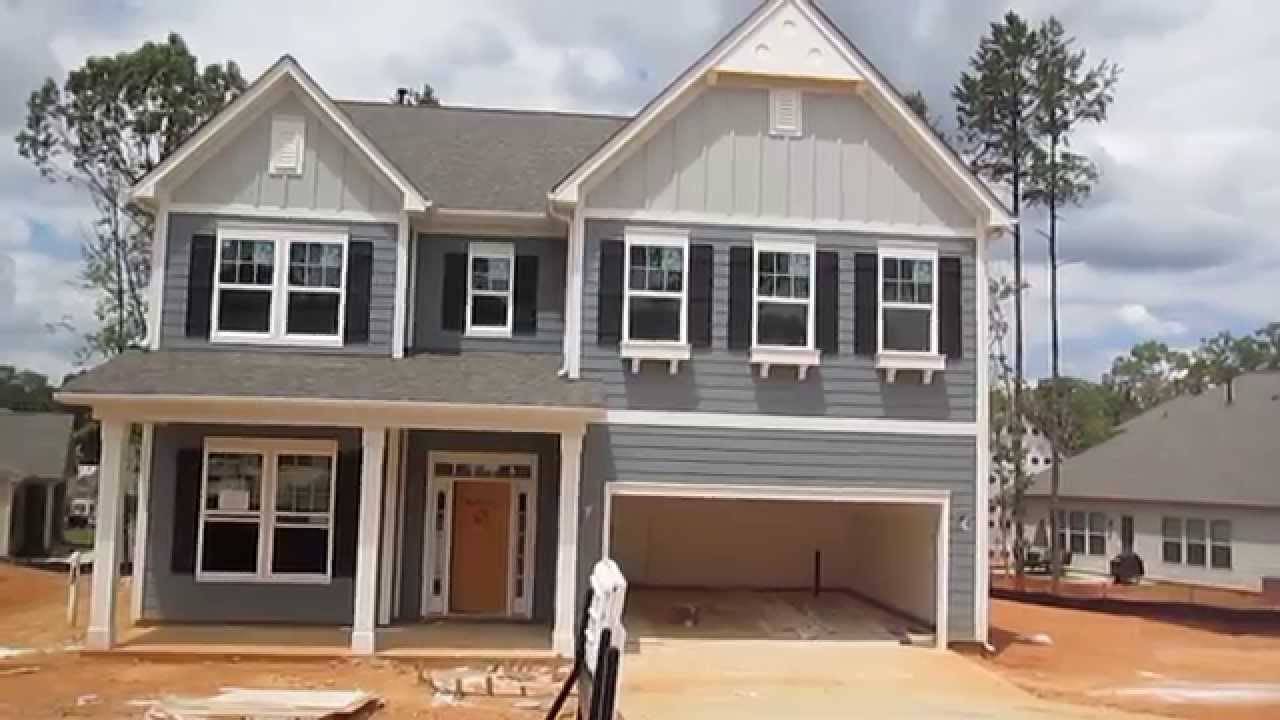

Как возводят дома в США

Американские каркасные дома представляют собой двухэтажные постройки, возведенные на невысоком фундаменте. В соответствии с генпланом в поселке с каркасными домами прокладывают коммуникации и дороги. Следующим этапом является выемка грунта под подушки для фундаментов домов. В качестве фундамента часто заливается поверхностная плита из железобетона, оснащенная элементами мелкозагубленных лент.

Рядом с входной дверью часто расположена терасса открытого типа. И очень часто такие дома достаточно просты в архитектурном плане. Дома имеют светлые фасады. В качестве элементов декора используются темные ставни для окон. Крыша домов имеет покатую форму. Рядом с домом расположен большой гараж. А если размеры участка дают возможность, то во дворе дома расположен бассейн, лужайка для пикников, снаряды для спорта.

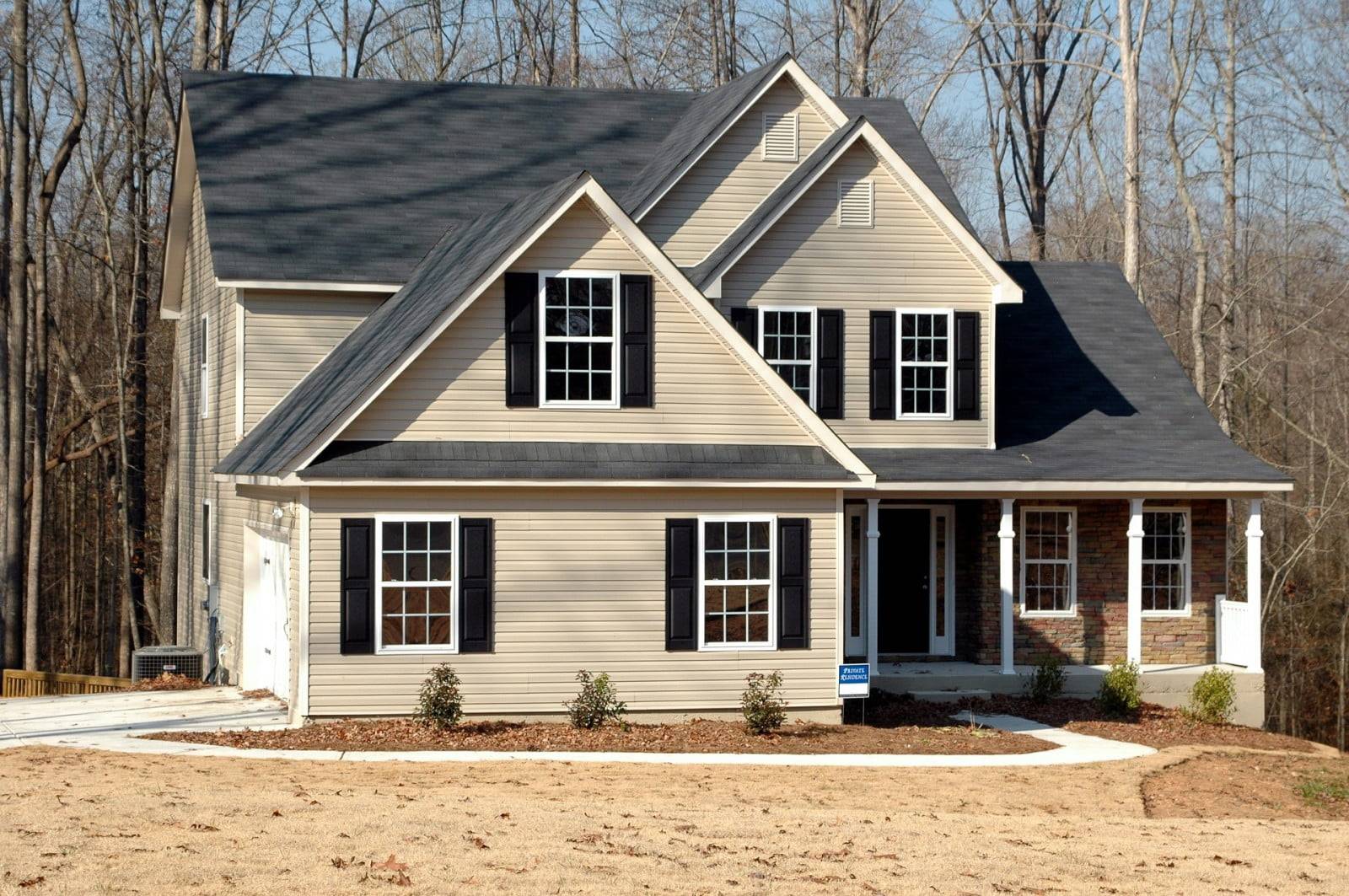

Американский стиль: конструктивные особенности

Американцы считаются практичной нацией; это свойство помогло сделать дома простыми внешне и удобными. Американские дома (проекты и планировки) легко узнаваемы:

Форма. Постройки, как правило, имеют симметричную форму в плане, один (так экономичнее) или два (больше возможностей для планировки их) этажа и низкий фундамент.
Окружение. Приусадебный участок четко зонирован и ухожен; хозяева выделяют место для детской игровой площадки, зоны барбекю, садовой мебели, бассейна. Перед главным фасадом часто располагается ухоженная лужайка с гордостью хозяйки — цветочной клумбой.
Детали проекта. Дом украшает терраса, веранда или просторное крыльцо. Проекты домов в американском стиле непременно предусматривают пристроенный вместительный гараж.

Экстерьер. Лаконичный, с преобладанием прямых линий, выполненный в светлых, спокойных тонах. В отделке используют натуральные материалы (камень, кирпич, древесина) или покрывают фасадные стены штукатуркой, вагонкой, виниловым сайдингом.
Окна. Проекты американских домов характеризуются большим количеством окон. Часто они имеют арочную форму — влияние испанского стиля, и снабжены ставнями.
Мансарда. Частая деталь проектов, особенно в домах с деревянным фасадом. Зачастую ее снабжают балконом или панорамным окном; дополнительные окна устанавливают на крыше.
Входы. Их несколько: парадный и дополнительный (один или больше), через который можно попасть на террасу заднего двора.
Крыша. Скатная, сложной ассиметричной формы.

Планировка

Планировка дома в американском стиле имеет устоявшиеся каноны. Главный принцип, которому стараются следовать при возведении жилья — простор и свобода для каждого члена семьи. Поэтому и в одно-, и в двухэтажных домах помещения делают максимально большими, и у каждого есть отдельная комната. Планировка американских домов обладает следующими особенностями:

Первый этаж. Здесь находится прихожая, большая кухня, которая часто отделена от гостиной барной стойкой или перегородкой, столовая, гостевая спальня и санузел. Иногда на первом этаже размещают спальню взрослых, рабочий кабинет и тренажерный зал.
Второй этаж. Здесь располагают личные (спальные) комнаты членов семьи, гардеробные, ванные.
Гараж. Типичные проекты коттеджей в американском стиле обязательно содержат гараж, нередко на два и более автомобиля. Он может примыкать к дому (и иметь внутренний, из дома, вход) или располагаться отдельно и соединяться с жильем крытой галереей. Гараж имеет выход в котельную и мастерскую (если она предусмотрена проектом).

Терраса и веранда. Широкая круговая терраса на первом этаже является американской классикой; на нее иногда делают выход из хозяйской спальни. Практичные владельцы размещают здесь удобную мебель для отдыха, вешают гамак, устраивают игровую зону для детей. Здесь можно поставить мангал или устроить летнюю кухню. Веранду также стараются сделать просторной, ее украшают плетеной мебелью и собираются там за утренним кофе или вечерней беседой.
