Установить автоматику на насос

Особенности монтажа и подключения

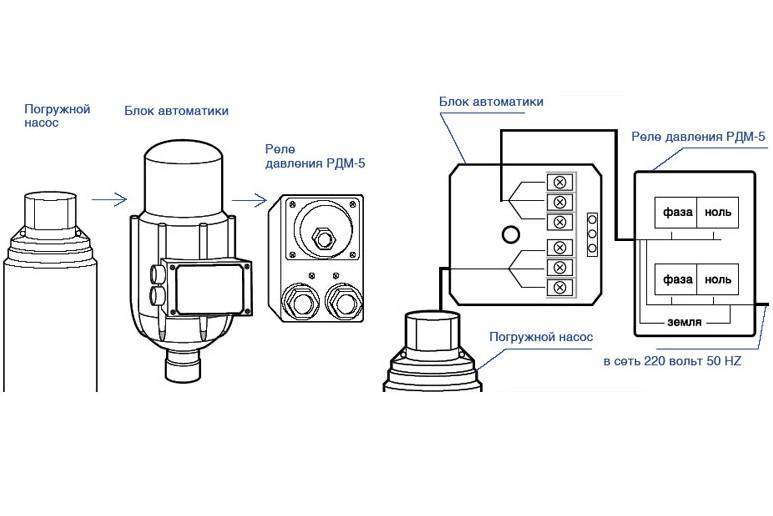

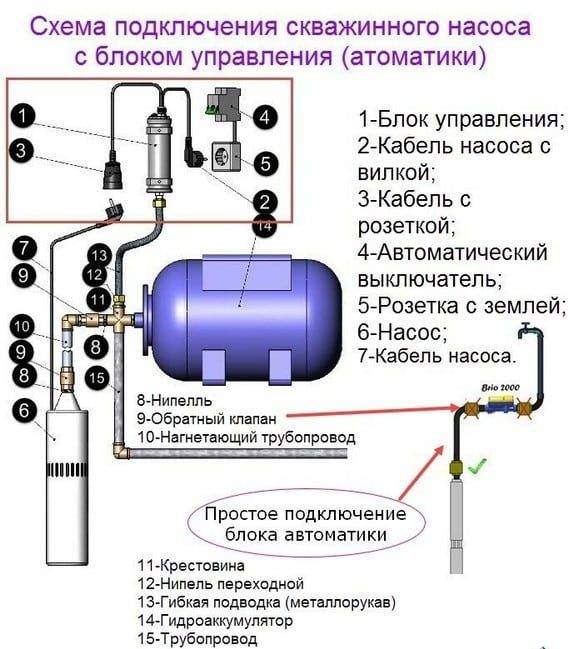

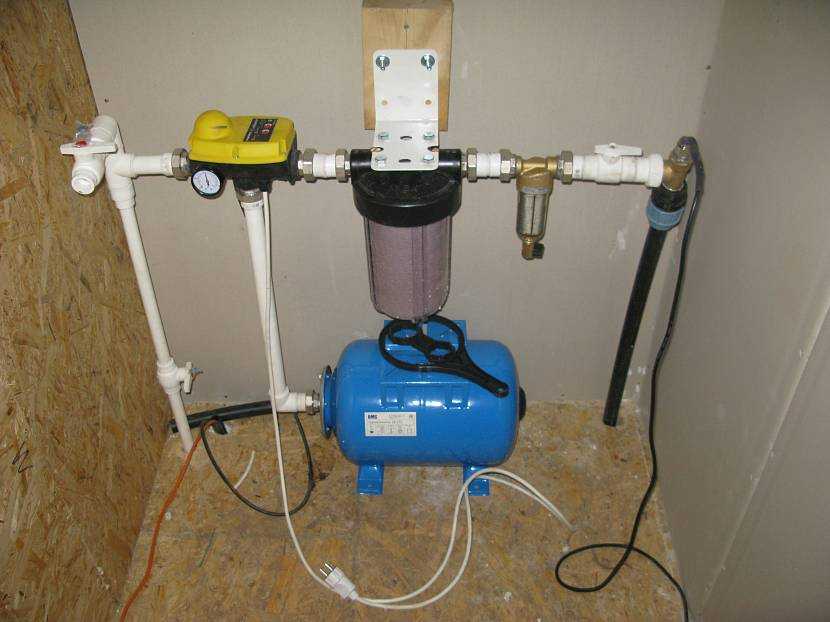

Схема подключения блока управления

Потребитель самостоятельно может выполнить монтаж поплавкового выключателя и системы контроля первого поколения. Установку электронных регуляторов и частотных преобразователей лучше доверить специалистам. Приборы контроля размещаются в отапливаемом сухом помещении. Реле давления устанавливается на пятивыводном штуцере перед входом в гидроаккумулятор. Остальные входы соединяются: с трубой от насоса, разводкой к точкам разбора, манометром. На участке между помпой и баком врезается обратный клапан.

Поплавковый механизм и защита от «сухого хода» устанавливаются на насос до его опускания в скважину. Для корректной работы блоков управления требуется установка фильтров.

Настройка

Самостоятельная настройка параметров возможна только на механическом реле давления. Она осуществляется при открытом корпусе. Внутри прибора расположены две пружины. Поворотом большей детали регулируется давление включения помпы. Ослабление и закручивание небольшой пружины изменяет разницу между верхним и нижним давлением.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины – установить разницу между давлением включения и выключения.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2?. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2?, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2?. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4?. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2?. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2?. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Принцип действия и разновидности

При пользовании водопроводом изменяется уровень жидкости в источнике, скорость потока и давление. Кроме того, вода может просто пропасть. На все эти параметры реагирует автоматическая система.

Принцип действия.

На погружных насосах производители могут устанавливать некоторые элементы автоматики, их требуется дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы модульным блоком, объединяющим все приборы.

Такие поверхностные аппараты, как насосные станции, имеют модульную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удобный вариант – не приходится сооружать цепочку из приборов автоматического управления.

Разновидности автоматики «Пампэла» для насосов центробежных и вибрационных

Среди автоматики для скважинных насосов особой популярностью пользуются агрегаты, произведенные ООО «Пампэла». Компания выпускает два вида устройств:

1. Предназначенные для вибрационных насосов. К ним следует отнести «Вистан-3».
2. Применяемые для центробежных насосов. Здесь выбор несколько шире: «Пампэла» КИВ-1Б3, «Пампэла» КИВ-1В3, «Пампэла» КИВ-1А3.

Устройство «Вистан»-3 может быть применимо при подаче воды из различных источников: водоемов, резервуаров, колодцев, скважин. Совместимо с насосами типа «Малыш», «Ручеек» и т. д.

К основным функциям данного вида автоматики можно отнести следующие:

• обеспечение плавного включения и выключения насоса при использовании стандартной пусковой системы;
• включение насоса при открытии крана, как говорится, после поступления определенной команды;
• защита от пагубного влияния перепадов напряжения, сухого хода;
• может эксплуатироваться как регулятор давления воды в системе.

Автоматика для скважинных насосов «Пампэла» пользуется особой популярностью

Глубинный насос для колодца с автоматикой «Пампэла» будет работать стабильно и прослужит гораздо дольше, чем устройство без подобной защиты.

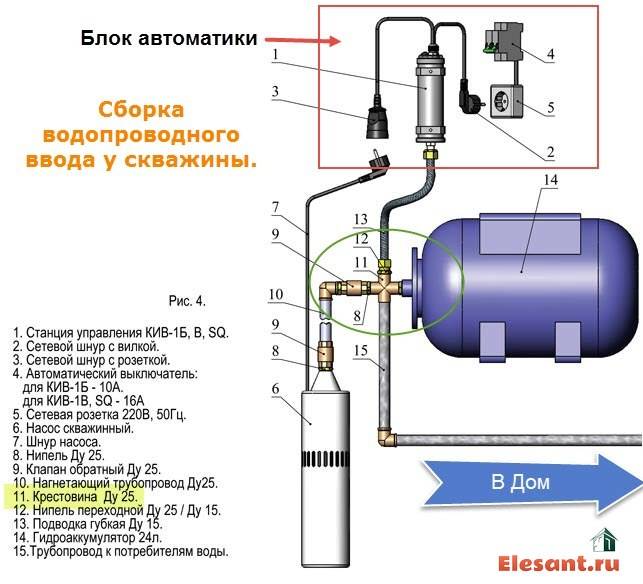

Насосная автоматика «Пампэла» КИВ (1А3, 1Б3, 1В3) осуществляет контроль, управление и защиту работающего устройства. Обеспечивает включение без гидроудара, перезапускает систему после сбоев и аварий, защищает от перепадов напряжения, а также в условиях работы насоса при отсутствии водозабора.

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали. Насос Wilo PB201EA c «мокрым» ротором

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

• гидроаккумулятор;
• электродвигатель;
• реле давления;
• блок автоматической защиты;
• насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач. Действующая насосная станция Grundfos в системе водоснабжения

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях. Насос Comfort X15GR-15 с воздушным типом охлаждения

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Защитная автоматика – особенности работы устройства

Зачастую насос ломается из-за эксплуатации при повышенном или пониженном напряжении в электросети. Причиной поломки также может стать работа агрегата без воды, то есть, на сухом ходу

При покупке защитных реле следует обращать внимание на значение питающего насос напряжения и разрешенное отклонение от этого показателя

С целью защиты насосов для воды на рынке есть несколько типов устройств:

• Пускозащитные приборы, которые изготавливаются на печатных платах;
• Релейные блоки для управления;
• Устройства, изготавливаемые на базе разных микропроцессоров.

Чаще всего производители насосов выбирают релейные блоки. Функция такого блока заключается в коммутации реле давления при токах до 4 А.

3 Совместимые с блоком насосные аппараты

Автоматика от Джилекс является универсальным прибором. С его помощью может регулироваться работа насосных аппаратов от различных производителей. Касательно принципа действия, такой механизм для выравнивания давления устанавливается на вибрационный, центробежный, вихревой, шнековый насос.

Наиболее эффективно прибор работает в комплекте с насосными аппаратами, которые отвечают следующим характеристикам:

• сила тока в диапазоне 6-10 А;
• производительность устройства до 100 л/мин;
• напряжение не выше 250 В;
• максимальный предел температуры перекачиваемой жидкости – 75 градусов;
• подключение к трубе с сечением 1 дюйм.

1 Особенности и назначение

Блок автоматического управления играет огромную роль в деле обустройства всей системы водоснабжения любого частного дома. Без него людям пришлось бы тратить несравнимо больше времени на совершенно элементарные вещи.

Стоит понимать, что скважинный насос – это всего лишь устройство, что способно выкачивать жидкость из источников. Ни на что большее он не способен. Система водоснабжения тоже сложностью не отличается. Она состоит из труб, переходников и распределителей, которые просто доводят воду из скважины до конечного потребителя.

Однако для обустройства нормального функционирования системы водоснабжения необходимо установить автоматический блок управления насоса. С его помощью можно будет настроить работу устройства так, чтобы практически полностью исключить из этой схемы присутствие человека.

В противном случае вам придется ухищряться другими, более сложными и трудоемкими методами. Можно, конечно, не использовать автоматические приборы, а постараться оборудовать крупные накопительные баки или другие емкости для забора и распределения жидкости. Но здесь стоит учесть несколько нюансов.

Помимо наличия воды в трубопроводе, для безопасного и комфортного его эксплуатирования нужно обеспечить еще и достаточный уровень давления. При наличии нормального давления вода будет течь из крана с оптимальным напором. Если же давление слишком слабое, то это сразу провоцирует множество проблем.

Без наличия систем управления обычный накопительный бак, пусть даже и очень большой, все же будет требовать огромного количества внимания человека. Вам придется постоянно запускать насос вручную, подкачивать жидкость, контролировать ее уровень и т.д.

Реле давления с манометром

Если же вмонтировать на насосную станцию небольшой блок управления, то всех этих неудобств можно будет избежать. И стоит заметить, что простейшие автоматические системы для погружных или поверхностных скважинных насосов не отличаются сложностью. Да и цена у них вполне приемлемая.

Современная автоматика для насосов поделена на несколько поколений, но работает она по одному и тому же принципу.

Для полного понимания всей картины мы рассмотрим принцип действия реле давления – простейшего автоматического регулятора работы погружных и поверхностных насосов. Сразу предупреждаем, что блок управления типа реле давления требует также наличия гидроаккумулятора в системе. В противном случае эффективно работать он не сможет.

Гидроаккумулятор – это сравнительно небольшая емкость под воду, которая является составным элементом насосной станции. В гидроаккумуляторе есть резиновая мембрана со сжатым воздухом. При подкачке в него воды, ее масса начинает давить на мембрану и взаимодействовать с ней, что приводит к изменению уровня давления гидроаккумуляторе.

Так как это гидроаккумулятор является исходной точкой системы, а выход из него блокируется обратным клапаном, то давление в нем автоматически распространяется на весь трубопровод. Как только уровень жидкость в баке падает, падает и давление, так как воздушная мембрана постоянно взаимодействует с жидкостью внутри бака.

Именно этот нехитрый прием и позволяет создать блок управления для насосных станций. Являет он собой обычное реле из двух позиции. Каждая позиция настраивается отдельно и является крайней точкой показателей давления.

Так, нижняя позиция уровня давления будет достигнута в тот момент, когда в баке будет критически низкий уровень воды. В этого момент система автоматически запустит работу насоса для того, чтобы выровнять ее уровень.

Работать насос будет до тех пор, пока не будет достигнут верхний предел давления в гидроаккумуляторе, и реле не выключится. По такому принципу этот примитивный блок управления работает практически постоянно.

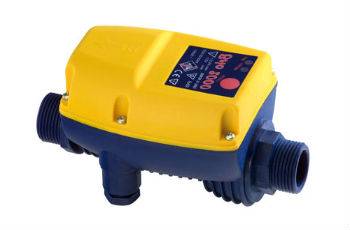

Электронная автоматика с возможность переключения программ

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях

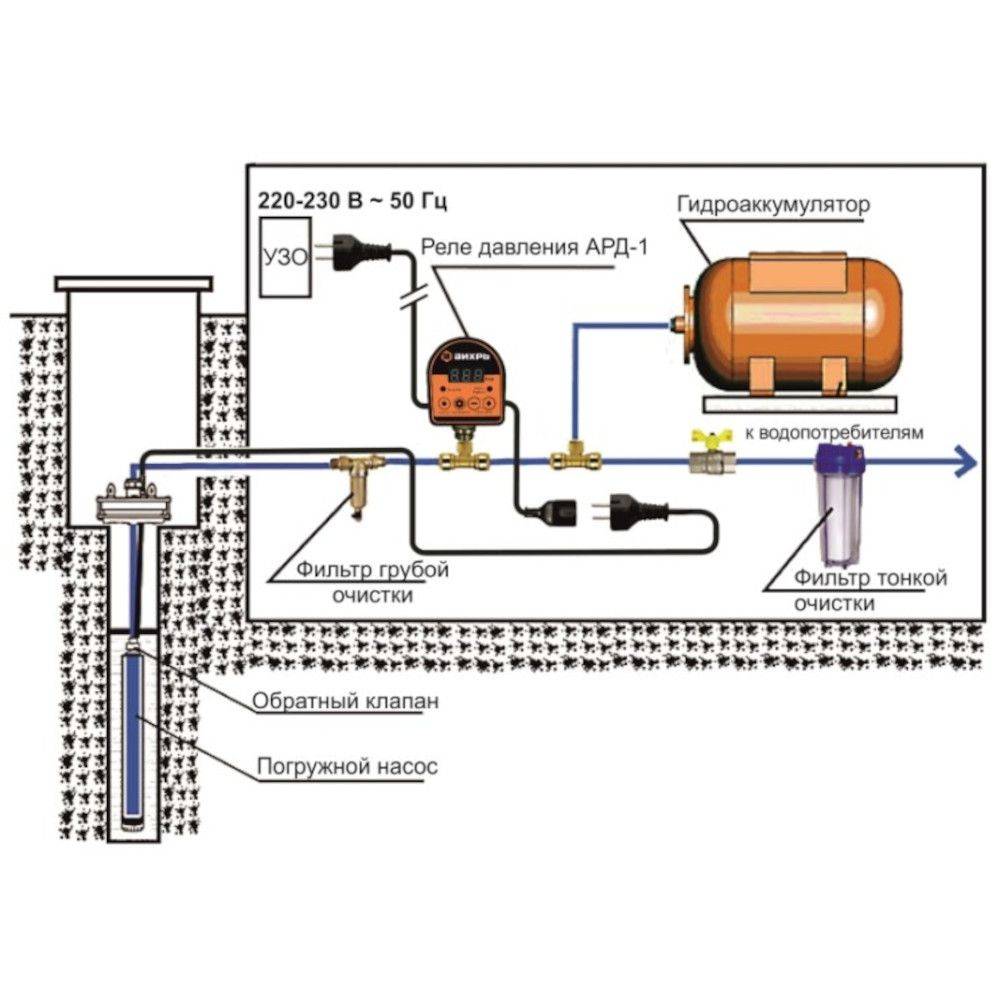

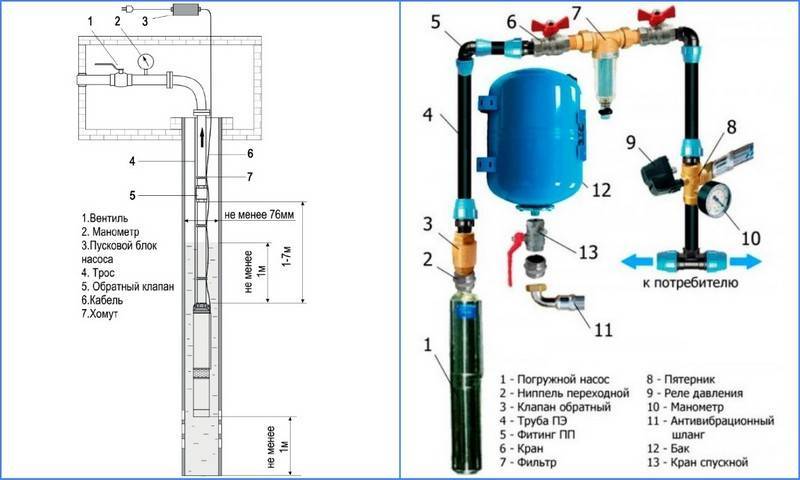

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• перекачивающий агрегат,
• обратный клапан,
• трубопровод,
• перекрывающий поток вентиль,
• дренаж в канализацию,
• фильтр для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

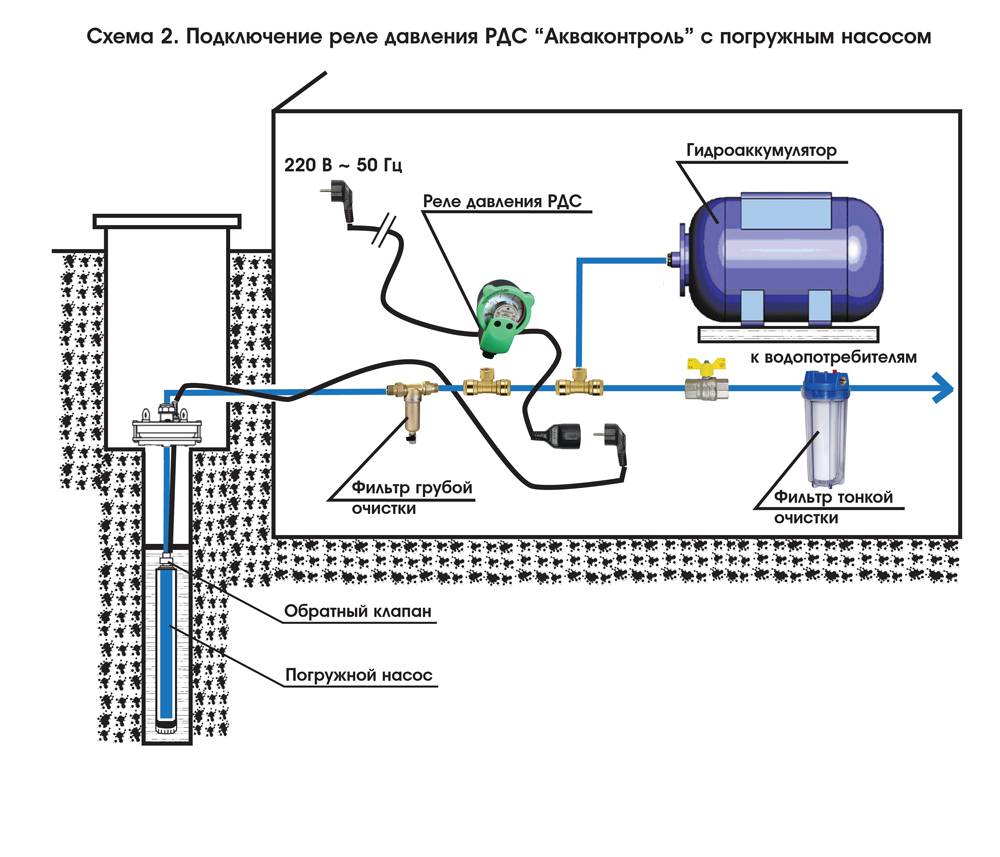

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

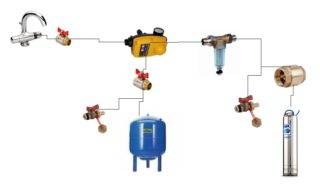

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Принцип действия и разновидности

При пользовании водопроводом изменяется уровень жидкости в источнике, скорость потока и давление. Кроме того, вода может просто пропасть. На все эти параметры реагирует автоматическая система.

Принцип действия.

На производители могут устанавливать некоторые элементы автоматики, их требуется дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы модульным блоком, объединяющим все приборы.

Такие поверхностные аппараты, как насосные станции, имеют модульную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удобный вариант — не приходится сооружать цепочку из приборов автоматического управления.

Правила подбора оборудования

Для автономных систем водоснабжения следует выбирать реле бытового назначения

Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения

Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

Если нормально работающий насос внезапно засбоил, то необходимо предварительно принять простые меры:

Внимательно осмотреть на герметичность систему водоснабжения.
Провести ревизию и, при необходимости, почистить фильтры.
Обратить внимание на давление в гидроаккумуляторе станции.

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

• Воздушная пробка в заборной магистрали и нагнетательном отделе насоса.
• Обмельчание источника.
• Поломка либо засорение обратного клапана насоса.
• Неисправность мембраны гидроаккумулятора.
• Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Установка поверхностного электронасоса

Установка поверхностного электронасоса.

Насосное оборудование с автоматикой устанавливают в помещении или кессоне. Использование последнего варианта обходится дороже, но в некоторых случаях он предпочтительнее. Поверхностным аппаратам трудно или невозможно поднять воду с глубины более 8 м.

Кессон позволит опустить агрегат ниже поверхности на 1 м, повышается давление. На станции установлено все необходимое, подсоединяют только патрубки.

Диаметр входного элемента — 25 или 35 мм. На другой конец через фитинг устанавливают . Опускают трубу в скважину, чтобы она на 1 м погрузилась в жидкость. Через заливное отверстие станцию и приемный патрубок заполняют водой. Включают агрегат — если соединения герметичные, будет закачиваться вода.

Третье поколение автоматики

Приборы третьего поколения — самое дорогое решение. Однако их установка оправдана. Чтобы понять, почему, стоит остановиться на главной проблеме насосных станций.

Проблема дискретной работы насоса

Надежность и долговечность насосной станции мало зависит от вспомогательных компонентов системы. Крыльчатка турбинного колеса, другие узлы рассчитываются на перекачку определенного количества жидкости. Главная часть, находящаяся под переменной нагрузкой — электродвигатель.

Нормальный режим работы насоса — постоянное включение. При этом наблюдается стабильное выделение тепла, потребление тока, износ механики. Опаснее всего моменты пуска двигателя. Токи резко растут, происходит интенсивный локальный перегрев обмоток (пусковых или основных), ступенчато возрастает нагрузка на компоненты схем управления. Поэтому, чем меньше пусков испытывает двигатель — тем дольше он будет эксплуатироваться.

Достоинства автоматики третьего поколения

Третье поколение автоматики уменьшает до возможных пределов дискретность работы двигателя насоса. Кроме этого, электронные системы выполняют все функции изделий автоматики второго уровня в плане защиты сети и двигателя.

Схема подключения насоса, а также иных вспомогательных частей структуры водоснабжения не меняется, если для управления используются дорогие системы третьего поколения. Главное, что они делают — осуществляют плавное управление скважинным насосом. Дело в том, что практически все изделия не подразумевают изменения оборотов двигателя. При покупке дорогого насоса можно получить встроенные ступенчатые регуляторы напора/скорости, но все равно механика работы останется прежней: включение — выход на номинальную мощность — выключение.

Автоматика третьего поколения осуществляет изменение частоты подаваемого на насос напряжения, а также (в отдельных случаях) — его численное значение. При этом пользователю предлагается несколько настроенных вариантов, по которому будет осуществляться подача воды из колодца в дом насосом (или из другого источника). Например, можно установить режим минимальной производительности или наименьшего предела падения давления.

Владелец системы третьего поколения может как угодно тонко регулировать работу двигателя насоса, добиваясь как можно меньшего количества его пусков в час, сутки, неделю. При этом дорогая электроника предложит все полезные функции для повышения эффективности и долговечности работы нагнетателя, такие, как плавный пуск, контроль тепловыделения, поддержка мощности.

Автоматизация при низком дебите скважины

Иногда встречаются скважины, дебит которых не способен обеспечить дом водой и чтобы сделать обустройство в этой ситуации, нужно установить, где-нибудь в подвале, большую емкость для воды. В таком случае система автоматического водоснабжения будет работать не по давлению, а по уровню.
Схема ее работы выглядит так: скважинный насос качает воду в емкость, а в ней поплавок, когда поплавок поднимется до установленного уровня, он замкнет контакты, подаст сигнал на блок управления, который выключит насос. Тоже самое и в обратную сторону: уровень воды упал до установленного значения, идет сигнал на блок управления и глубинный насос включается. Все просто.

Вместо поплавка могут использоваться нижний и верхний электроды. Как только вода затопит верхний электрод, он подает сигнал на блок управления, который отключит погружной насос. Тоже самое и в обратную сторону: упал уровень ниже второго электрода, блок управления включает скважинный насос.
Качать воду из емкости в систему будет второй насос.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2?. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2?, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2?. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4?. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2?. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2?. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Выбор реле

Приборы устанавливаются на гидробаках, поверхностных и глубинных помпах. Условия эксплуатации отличаются, поэтому предъявляются разные требования к защите от влажности. Самые простые в этом отношении — устанавливаемые на гидроаккумулятор в сухом помещении. Максимальная надежность — у блока автоматики для погружной помпы.

При выборе реле ориентируются на давление воды в магистрали. В стандартных условиях минимальное — 1,5 атм, максимальное — 3 атм. Модели рассчитаны на диапазон наименьшего и наибольшего значений, в пределах которых могут работать. Если максимальное давление в системе 3 атм, то выбирают реле с таким же предельным значением.

Современные скважинные насосы имеют на корпусе посадочное место под реле. Если прибор установить на самой помпе, повышается работоспособность системы. Для перекачивающих агрегатов, опущенных в колодец или скважину, желательно применить .

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

РДМ-5

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4? (10 у.е.) — бюджетная модель испанского производства.

Genebre 3781 1/4?

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Italtecnica PM/5-3W

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.
