Монтаж кровли дома

Возведение каркаса кровли

Создание кровли — один из самых важных моментов при строительстве дома по каркасной технологии. Ошибки, возникающие при её возведении, приводят к деформации крыши, нарушению режима тепловой изоляции. В итоге может произойти её разрушение. На потолочное перекрытие возлагается решение нескольких задач, а именно:

Навешивание на него потолочного покрытия;
Удержание утеплителя.

В случае если застройщик предусматривает наличие второго этажа или мансарды, то потолочное перекрытие должно быть усилено. В зависимости от нагрузки, которую будет принимать на себя потолочное перекрытие, выбирается размер сечения потолочного бруса. Например, если полезная и нежилая нагрузка составит 147 кг на квадратный сантиметр, то необходимо использовать балки сечением 150*50 м с шагом между ними 400 мм.

Процесс установки лаг и стропил к ним не отличается от такого процесса, проводимого при строительстве традиционного дома.

Для того чтобы закрепить лагу, достаточно использовать три гвоздя, два вбиваются с одной стороны, а один с другой, по обоим её концам.

Стропила можно собирать на ровном участке строительной площадки и после их сборки и проверки её правильности поднимать наверх. Сборка кровли начинается с одного из фасадов, обязательно применение строительного отвеса. Выставив первую стропилу, необходимо зафиксировать её укосинами, а после установки второй целесообразно связать установленные конструкции. Кроме того, что стропила соединяются между собой, для повышения прочности конструкции имеет смысл соединить стропилу и лагу с помощью вертикально опущенной доски. Так последовательно проводится установка стропил.

Установка обрешётки также не отличается от такой операции, проводимой при возведении кровли на обычном доме. Укладка гидро- и теплоизоляции проводится в соответствии с прилагаемыми к этой продукции инструкциями. В качестве теплоизоляционных материалов применяют как искусственные, так и натуральные материалы. Для уменьшения веса конструкции целесообразно применять пенопласт, который выпускают листами разной толщины.

Ещё одним положительным свойством каркасного дома можно назвать и то, все работы по отделке можно проводить, не дожидаясь его усадки. К их проведению можно приступать сразу после того, как в проемы будет уложен утеплитель, а сам стеновой каркас обшит плитами. Тогда застройщик может начинать отделку стен изнутри и снаружи.

Внутренняя обшивка каркаса

Подготовка и разметка участка для строительства каркасного дома своими руками

Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.

При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.

Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство

Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.

Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.

Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования

Преимущества технологии

Строители часто делают выбор в сторону каркасников, потому что:

Их возведение занимает самое короткое время.
Работать может маленькая бригада, монтаж под силу даже своими руками с привлечением иногда помощников.
Они показывают достаточно хорошую, стабильную надежность.
Можно сделать любой уровень теплоизоляции и звукоизоляции.
Хорошие показатели теплоемкости даже при сильных морозах.
Низкая стоимость строительных материалов.
Экологичность строения.
Хорошая циркуляция воздуха, нет ощущения сырости и затхлости.
Большой выбор стройматериалов, например, для обшивки можно использовать не только фанеру или ОСП-листы, но и СИП-панели, которые содержат в себе все слои с изоляторами.
Экономичное жилье из-за сниженных затрат на отопление.
Разворачивать стройплощадку можно в любое время года, потому что не нужен глубокий массивный фундамент.
Понадобится минимальное количество оборудования и никакой специальной тяжелой техники.

В статье мы рассказали, как строится каркасный дом поэтапно, представили несколько фото конструкции и схем для наглядности, а также пошаговую инструкцию, как построить домик своими руками. А если вы хотите приобрести уже готовое жилье, то обращайтесь в нашу компанию «Авирон Девелопмент». Мы предлагаем загородные коттеджи и таунхаусы в Воронежской области. Посмотрите видео-обзор:

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен

Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

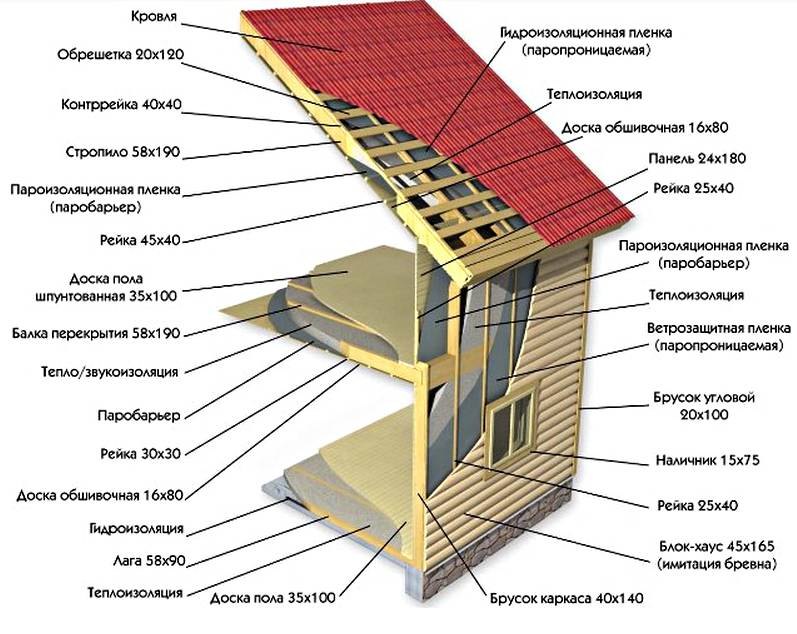

Строительство каркаса дома

Стоечно-балочный (фахверковый) каркас

Фахверк

Немецкий (стоечно-балочный) каркасный тип – удивительный, один из древнейших типов каркасных домов. Зародился он в Германии, поэтому называется «немецкий», но позднее получил распространение в Европе, а сегодня и Россия внимательно к нему приглядывается. Попытаемся понять, что обозначает название.

«Фахверк» в переводе с немецкого означает «секция, решето». Секции образуются из горизонтальных балок, вертикальных стоек и укосин, причем последние могут располагаться под любым углом. Особенность стиля фахверк в том, что балки и стойки (каркас) не прячут за обшивкой, а, наоборот, выделяют их с внешней стороны стены всеми возможными способами, что и придает дому тот характерный внешний вид.

Каркас выполняется из толстых брусьев, имеющих сечение от 100х100 до 200х200 мм. Пространство между стойками и балками заполняется различными материалами. Раньше это были глиносоломенные блоки, но сейчас используется кирпич, глинобитный материал, плиты ОСП, и даже стекло. Дома со стеклянными стенами выглядят просто изумительно!

Для устройства теплого дома в наших непростых климатических условиях фахверковый тип домов подходит не очень, так как требует значительного утепления. Но каркасный дом в стиле фахверк имеет настолько оригинальный вид, что архитекторы часто предлагают такой способ как имитацию. То есть каркас используется другой, а наружная отделка полностью соответствует стилю фахверк.

Фундамент для постройки каркасного дома: требования к основанию

Минусы каркасных домов

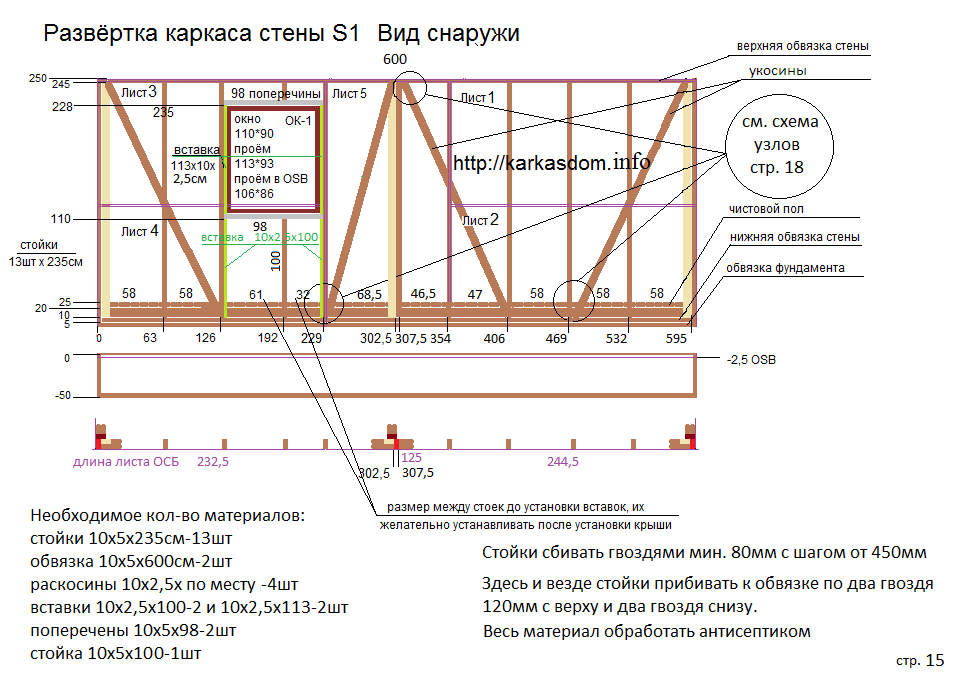

Возводим каркасные стены дома из досок

Сборка деревянных стен каркасного дома проводится либо на месте (вертикально), либо на полу внутри будущего здания. Это позволяет не ошибиться с длиной стены, когда человек будет собирать собственный каркасный дом.

Устройство каркаса проводят в таком порядке:

Делают из деревянных брусков рамку по длине всей стены. Этот прямоугольник по высоте должен быть на 15 см меньше, чем высота будущего потолка (чтобы поместились пол и верхняя обвязка). Ширина бруса – это ширина стены, поэтому рекомендовано сечение 15х15 см. Впрочем, для одноэтажного дома (в т.ч. без мансарды) хватит и 10х10 см.
Укрепляют каркас стойками. Стойки – это бруски такого же размера, закрепленные внутри каркаса на равном расстоянии. Также из досок-перемычек формируют дверные и оконные проемы. Закрепляют стойки металлическими уголками или методом врубки.
Устанавливают 2 продольных перегородки, прибивая к рамке и каждой стойке. Одна – на небольшом расстоянии от пола, другая – на таком же от потолка.
Ставят каркас там, где будет находиться стена дома из досок. Конструкция легкая, поэтому поднять ее не составляет большого труда.
Прикрепляют устройство к полу, а также подпирают укосами, чтобы повысить устойчивость на время работы.
Скрепляют соединения перегородок, стоек и рамки металлическими уголками.
Укладывают внутрь конструкции утеплитель.
Обивают с обеих сторон ОСБ-плитами или фанерой.

Самое сложное в возведении каркасных домов на участке своими руками – это всевозможные размеры. Их стоит рассмотреть подробнее.

Выбираем шаг установки стоек

Сборка прочной каркасной стены невозможна без правильно выбранного шага между стойками. Его подбирают под толщину (и, соответственно, вес) потолочного перекрытия. Тут есть следующие варианты правильной установки стоек, обозначенные в СНиП:

толщина перекрытия меньше 230 мм – шаг между стойками не более 2 м;
толщина от 230 до 280 мм – шаг до 1,7 м;
толщина более 280 мм – шаг до 1,5 м.

Конструкция стены любого каркасного дома получится надежной только при соблюдении этих норм. Вообще в СНИП содержатся многие основы каркасного строительства домов, так что этот свод нормативных актов стоит прочесть перед возведением здания.

Установка укосов и раскосов

Укосы в каркасном доме

Чтобы собрать скелет надежного каркасного дома, нужно ставить временные укосы. Они подпирают стойки снизу для того, чтобы каркасы были расположены строго вертикально.

После того, как была произведена обшивка каркасов, укосины убирают. Использование укосов позволяет самому построить каркасный дом на участке, не допустив кривизны стен.

Если человек, желая построить дачный дом из досок своими руками, использует вагонку или другие виды наборных панелей – вместо укосов устанавливаются раскосы.

Они постоянны и ставятся под такими же углами. Но раскосы нужно ставить еще и сверху, прибивая к потолочным перекрытиям. Этот метод не даст стойкам «съехать» при обшивке.

Монтаж углов каркасного дома

Хороший каркас для дачного дома нуждается в правильных углах. Самый простой способ создать угол – это установить одну из сторон каркаса стены (брус) прямо туда. Но тогда углы будут холодными, что в России становится большой проблемой.

Есть 2 варианта монтажа углового соединения:

Расположить стыкующиеся каркасы так, чтобы в углу был зазор шириной 15-20 см. Этот зазор утеплить изоляционным материалом.
Состыковать каркасы прямо в углу, но при этом дополнительно утеплить поверх обшивки. Также желательно еще раз утеплить углы в конце строительства, во время внутренних отделочных работ. Это поможет правильно построить каркасный дом на участке и избежать проблем с сохранением тепла внутри помещения.

Кроме того, устройство стен каркасного дома в деталях подразумевает, что на углы будет идти большая нагрузка. Поэтому их лучше делать из нескольких брусков, а не из одного.

Каркасно-щитовой, или панельный каркас

Этот вид является на сегодня наиболее технологичным в каркасном домостроении. Нельзя сказать, что для нас он является таким уж инновационным. По точно такому проекту собирались еще не совсем забытые финские домики, выручавшие небогатых застройщиков советского периода. Разница состоит в том, что тогда, много лет назад, их непременно обкладывали, хотя бы в полкирпича. Этого вполне хватало для достаточно комфортного проживания.

СИП-панель, используемую при строительстве панельного каркаса, при толщине в 14 см она обладает гораздо лучшими тепло сохраняющими характеристиками, чем полутораметровая кирпичная стена, сложенная из полнотелого обожженного кирпича, или стена из газобетона толщиной в метр.

Стоечно-балочный, или немецкий каркас

Еще его называют фахверковый. Это, пожалуй, наиболее старый способ возведения дома каркасного типа. Основой его является применение массивных толстых брусьев (сечением 100х100 или даже 200х200), мощных лежневых балок и укосин. В оригинальном исполнении они должны друг в друга врезаться по известной системе шип-паз. Но в настоящее время узлы дома, чаще скрепляют друг с другом посредством металлических пластин.

Классический вариант предусматривает использование глиносоломенных блоков для заполнения межбалочного пространства. Для средней полосы такой материал не очень подходит. Минимальная толщина бруса для центральных и южных областей страны является 20 см: это соответствует 15 см базальтовой или минеральной ваты. Для северных же регионов данную конструкцию придется усиливать для того чтобы получить теплый и эффективный, в плане энергосбережения, дом. Поэтому нередко у нас используют лишь имитацию настоящего фахверка, с совсем другим каркасом, но с окончательной наружной отделкой под него.

Советы

Общие рекомендации по строительству каркасных домов

Строительство каркасных домов становится все более популярным вариантом, благодаря их преимуществам в экономичности, скорости возведения и возможности самостоятельного строительства. Вот несколько общих рекомендаций, которые помогут вам успешно построить каркасный дом:

Подготовка проекта. Начните с разработки детального проекта вашего дома. Учитывайте планировку помещений, количество комнат, расположение окон, дверей и других элементов. Это поможет вам точно определить требуемые материалы и сделать строительство более организованным.
Качественные материалы. Используйте высококачественные строительные материалы, особенно для каркаса и утепления. Это обеспечит долговечность вашего дома и снизит расходы на обслуживание в будущем.
Безопасность. Обязательно соблюдайте строительные нормы и правила безопасности при возведении каркасного дома. При необходимости привлекайте профессионалов для выполнения определенных сложных задач.
Эффективная изоляция. Правильное утепление дома является важным шагом. Обеспечьте хорошую теплоизоляцию стен, крыши и полов, чтобы снизить затраты на отопление и кондиционирование.
Вентиляция

Уделите особое внимание организации эффективной вентиляции, чтобы обеспечить постоянный воздухообмен и предотвратить скопление влаги и запахов в доме.
Подходящий фундамент. Выберите подходящий тип фундамента, который соответствует особенностям вашего участка и нагрузке, которую он будет нести.
Учет климата

Учитывайте климатические условия вашего региона при проектировании и строительстве. Это позволит адаптировать дом к экстремальным температурам, ветрам или осадкам.
Энергоэффективность. Старайтесь сделать свой каркасный дом максимально энергоэффективным. Используйте энергосберегающие окна, двери и системы отопления и охлаждения.
Планировка интерьера. Заранее продумайте планировку и интерьер вашего дома. Учитывайте потребности вашей семьи и стремитесь к оптимальной функциональности и комфорту.
Экологичность. При возможности выбирайте экологически чистые и природные материалы, чтобы сделать ваш каркасный дом более экологичным и здоровым для проживания.

Следуя этим общим рекомендациям, вы сможете построить качественный, уютный и удобный каркасный дом, который будет служить вам и вашей семье верой и правдой на многие годы.

В итоге, строительство каркасного дома своими руками представляет увлекательное и наградное приключение, которое не только позволяет сэкономить на затратах, но и дает возможность создать свой уникальный уголок комфорта. От заложения фундамента до последних отделочных штрихов, каждый этап является важным в процессе создания вашего собственного дома, который будет служить надежным убежищем для вас и вашей семьи на долгие годы.

Строительство фундамента

Одним из наиболее простых и дешевых вариантов основания под каркасный частный дом является строительство столбчатого фундамента. Такой фундамент представляет собой несколько опор по наружному контуру здания.

Если фундамент выполняется без ростверка, то необходимо строго следить за горизонтальностью верхних поверхностей всех опор. От точности выполнения будет зависеть качество всей остальной работы.

Надземную часть опор можно изготовить из хорошо обожженного красного кирпича на цементно-песчаном растворе.

После окончания установки опор можно заливать ростверк. Ростверк – это железобетонная лента, которая соединяет поверхности всех опор и распределяет нагрузку между ними.

При изготовлении фундамента без ростверка, в верхнюю поверхность опор устанавливаются анкера.

Одно из преимуществ столбчатого фундамента — возможность производить работы поэтапно, по мере наличия средств и времени. Готовность к дальнейшим работам у такого фундамента наступает через 3 недели после последней операции с бетоном. Именно за этот срок бетон набирает свою прочность.

Технология строительства

Миф 3. Все каркасные дома строят по одной технологии

Фильмы Ларри Хона

До 2011 года, до самой смерти Ларри Хон вел на Youtube канал под названием “Плотник”. Официальный канал уже трудно найти, но на хостинге полно перезаливов и плейлистов с роликами Ларри Хона. Для выдачи результатов достаточно вбить в поисковой строке: “каркасный дом ларри хона видео”.

На заметку Формат видеоролика позволил строителю с титаническим опытом еще более наглядно и нетривиально доносить свои знания и умения до широкой аудитории. На сегодняшний день “Ютуб” располагает более чем полусотней видеоуроков от Ларри Хона.

Наибольший интерес у публики вызывают три основных фильма Хона, каждый из которых идет более 60 минут:

“Сборка каркасного пола и лестницы”
“Сборка каркасных стен“
“Сборка и установка каркасной крыши”

Монтаж лаг чернового пола.

Каждый из этих фильмов был представлен в качестве дополнительных видеоматериалов для книги “Очень эффективный плотник”. В трех сериях проекта каркасный дом своими руками Ларри собирает всего за несколько дней. Общая площадь строения – более 150 м?. Дом в роликах собирается из наиболее дешевых стройматериалов – клееного бруса, ДСП и фанеры. Несмотря на это жилище получается надежным и подготовленным к суровому климату.

Рекомендуется смотреть фильмы с субтитрами и студийными озвучками, так как в них все измерения переведены в метрическую систему. Ларри Хон “Строительство каркасного дома” – видео с основными этапами строительства.

Сборка каркасного пола и лестницы

Это первый фильм Ларри Хона о строительстве каркасного дома. Здесь Хон делится секретами того, как настелить черновой и основной пол и сделать на нем заготовки для монтажа лестниц и крыльца. При этом попутно рассказывается о материалах для монтажа поверхности и об удобной организации площадки.

Один из важных компонентов повествования – описание процедуры измерения различных величин. Причем показано как делать точные подгонки, почти не используя измерительных инструментов. В фильме видна модульная специфика каркасных домов: каждая часть строения собирается по отдельности.

Уделяется большое внимание крепежу и взаимному расположению элементов. Хон демонстрирует как можно надежно крепить составные части без использования металлического крепежа. В фильме показано как быстро и без ущерба удалить временные элементы конструкции

Также эффективный плотник Ларри Хон рассказывает о типовых ошибках строителей-дилетантов, которые приводят к порче конструкции и перерасходу строительных материалов

В фильме показано как быстро и без ущерба удалить временные элементы конструкции. Также эффективный плотник Ларри Хон рассказывает о типовых ошибках строителей-дилетантов, которые приводят к порче конструкции и перерасходу строительных материалов.

Сборка каркасных стен

Еще один тематический фильм “Каркасные дома Ларри Хона”, вторая серия большого видеопособия о правильной сборке домов каркасного типа. Блок, посвященный каркасным стенам длится около 65 минут. Ведущий рассказывает о правилах взаимного расположения стеновых панелей для упрощения дальнейшей сборки. Делается акцент на материале стен и габаритах панелей.

Значительная часть ленты посвящена тому, как правильно поднимать стеновые блоки и придавать им верное положение в пространстве будущего дома. Ларри показывает как использовать различные нивелиры и уровни для придания им ровного положения. Механика монтажа вертикальных перекрытий показана подробно.

Значительная часть хронометража отведена вопросу конфигурирования помещений. Наглядно продемонстрировано какие типы комнат могут быть в стандартном каркасном доме.

Сборка крыши

Заключительная часть пособия по модульному каркасному домостроению. В этой серии ведущий достраивает жилой дом на основе деревянного каркаса. Данная серия посвящена монтажу крыши

Хон акцентирует внимание на том, как правильно монтировать силовые элементы конструкции – стропила, обрешетку и т.д. Показаны способы быстро зашить кровлю. В фильме следует описание специфики измерений при установке крыши

В фильме следует описание специфики измерений при установке крыши.
