Схема вентиляции в панельном доме

Устройство вентсистемы в хрущёвках

Схема движение воздуха на примере однокомнатной квартиры

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200x200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.

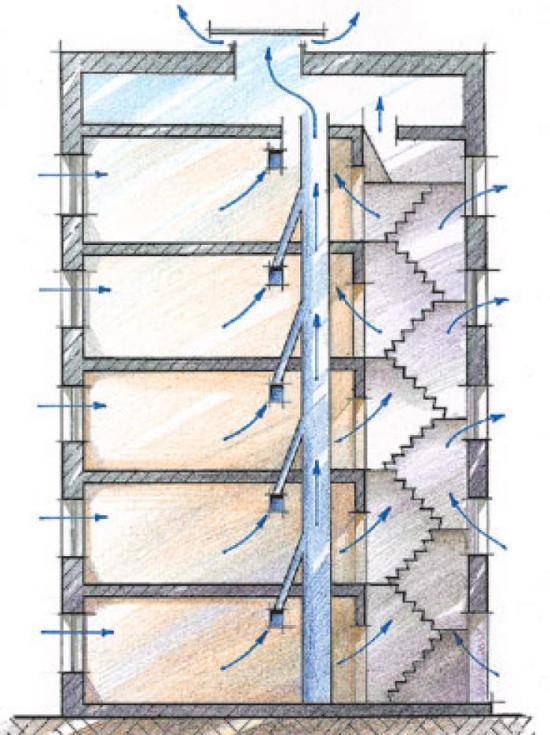

2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

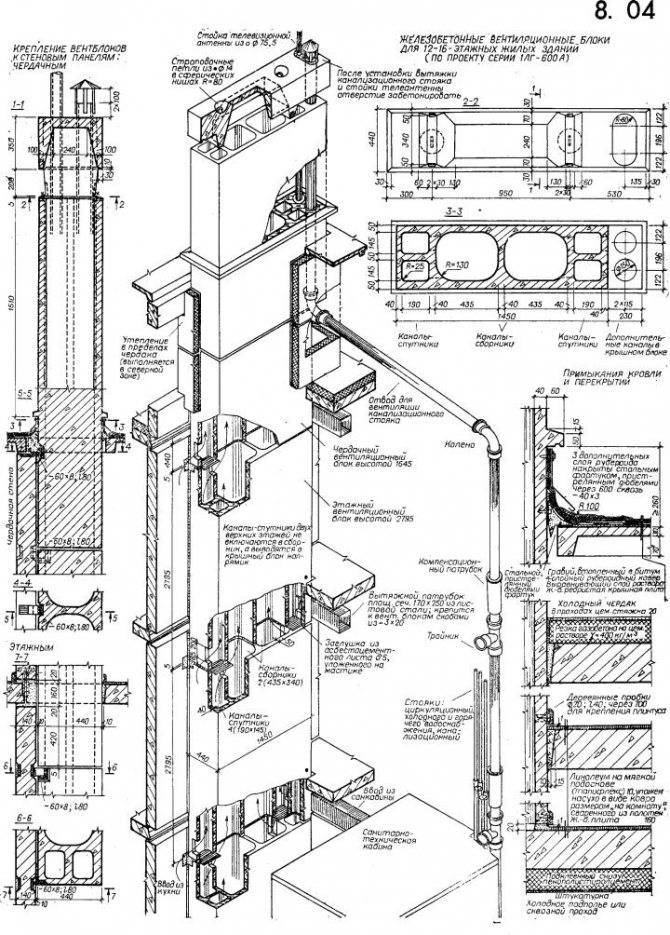

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

• Газовую колонку запрещается закрывать или декорировать.
• Минимальный зазор до кухонной мебели 100 мм.
• Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
• Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100x200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Схема устройства вентиляции в домах, панельного типа

Поиски проектной схемы системы вытяжки воздух а, как правило, начинаются на стадии заселения и эксплуатации готовых панельных домов. В течение первых лет, после сдачи застройщики вынуждены устранять проблемы с плохой вентиляцией, искать решения – менять и переделывать вентиляционные шахты и вытяжки. Почему же это происходит? Типовая схема воздухообмена многоквартирного дома состоит из следующих элементов:

1. Вентиляционная (коллекторная) шахта, по которой происходит циркуляция чистого воздуха с улицы от подвала к чердаку.
2. Вентиляционные каналы-спутники, соединяющие 3 этажа в общий короб по схеме 1-4-7… 2-5-8… 3-6-9… и далее, организуют поэтажную вытяжку в вентиляционные короба шахты.
3. Вентиляционные решётки в квартирах, расположенные на кухне и в санузле, выводят неприятные запахи, влажный и загрязнённый воздух в поэтажные вентканалы, разводка которых доставляет его к вытяжной шахте.

Принцип воздухообмена в квартирах основан на обратной тяге теплых воздушных масс, поднимающихся по шахте на улицу. Приток воздуха происходит естественным путём – через открытые окна и другие каналы (приточные клапаны и т.п.). При расчёте схемы вентиляции учитывается аэродинамика воздушных потоков, кратность воздухообмена вытяжной вентиляции должна быть в пределах нормы -2 куб.м в час.

Монтаж вентиляции в доме, Новая Рига МО

Для этого строго соблюдается диаметр труб каждого элемента – вытяжки, канала, шахты. Повышенная аспирация в системе вентиляции панельного дома может привести к увеличению уровня шума свыше ГОСТ 50Дб. Заниженный диаметр труб наоборот, может не создавать необходимого давления и приводить к эффекту обратной тяги, когда загрязненный воздух с коллекторов нижних этажей попадает в санузлы и на кухни выше расположенных квартир.

После того, как жилой многоквартирный дом сдан в эксплуатацию, сложно найти неисправности и устранить их. Обеспечить правильные климатические условия – тепло и чистый воздух, в таком случае может лишь индивидуальная система принудительной вентиляции.

Устройство вентиляция в сип панельном доме

В частных квартирах, домах и коттеджах проектируется собственная система приточно-вытяжной вентиляции, которая позволяет контролировать необходимые параметры в каждом помещении – детской, спальне, гостиной, кухне, ванной. Собственная система очистки и тепловой обработки воздуха позволяет решить задачу с учётом климатического комфорта, энергоэффективности, без шума и пыли – независимо от этажности, местоположения и архитектурной категории здания.

Можно построить свой дом из сип-панелей. В любом случае в системе вентиляции панельного дома требуется оборудование для рекуперации тепла. Энергоэффективные теплообменники, обратные клапаны, правильно вентилируемые подвалы с «продухами» и теплые чердаки — вот часть элементов для правильного устройства вентиляции загородного дома

В договоре на проект принудительной вентиляции панельного частного или многоквартирного жилого дома под Москвой мы заложили комплекс услуг:

• все этапы от проектирования до сервисного обслуживания климатической техники;
• высокое качество монтажных работ и вентиляционного оборудования;
• соблюдение ГОСТ требований и санитарно-строительных норм к системам отопления, очистки и кондиционирования воздуха.

Правильная реализация проекта – залог хорошего самочувствия

Инженеры и проектировщики компании ООО «СтройИнжиниринг» осуществляют строгий надзор за выполнением правил и нормативов СНиП и СанПиН. Мы подготовим проектную документацию для многоквартирных панельных домов любой серии (п-44 /83/ 97/164 и т.д.) и этажности (5/9 и выше), проверим тягу вентиляционных шахт и вытяжных каналов.

Частным строительным подрядчикам и крупным организациям будет предложена эффективная и недорогая схема реализации и ввода в эксплуатацию панельных многоэтажек и индивидуальных домов каркасно-панельного типа, с учётом архитектурных особенностей здания. Мы придаём особое значение правильному устройству нормативного воздухообмена и циркуляции воздуха в квартирах, офисах, туалетах, ванных и т.п. помещениях, расположенных внутри сооружений из панелей.

Мы подготовили различные схемы устройства комфортного микроклимата в жилых домах

• Цена правильной вентиляции в ванной комнате и туалете
• ГОСТ и СНиП нормы вентиляции жилых помещений
• Какая вентиляция в жилых домах — устройство очистки воздуха в зданиях
• Нормы вентиляция коттеджей и загородных домов

Предыдущий обзор — монтаж вентиляции частного дома!

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

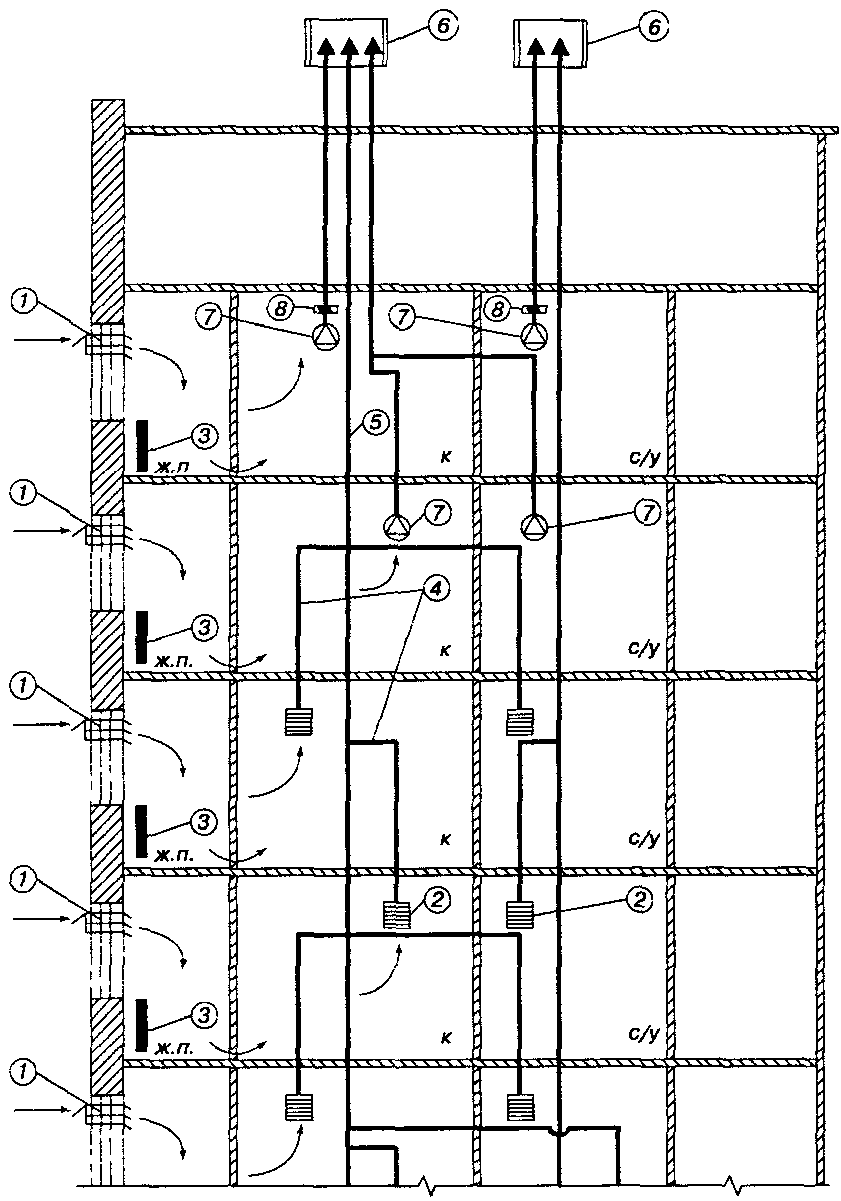

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Общие сведения

Достоинства и недостатки

Это связано со следующими причинами:

• Недостаток производительности.
• Громоздкость.
• Отсутствие системы компенсации и регулировки.

Дома из кирпича можно увеличить до нужных размеров, чтобы внутри были вмещены все узлы, которые помогут обеспечить нормальную жизнедеятельность. Но со зданиями, которые были построены по панельной технологии, такой подход не подойдет. Связано это с тем, чтобы изначально была установлена одна величина блоков, и теперь ее нереально варьировать.

При этом несколько каналов для системы вентиляции занимают много полезного пространства, и для такой высота многоканальная системы не способна обеспечить достаточный приток воздуха. В результате этого в ванной комнате скапливается влага, а в санитарном узле малоприятный аромат. Другая сторона медали такой вентиляции – это то, что из жилых комнат воздух уходит быстро. Это можно привести к снижению уровня давления и возвращению грязного воздуха из каналов вентиляции.

В схеме дома из панелей не предусматривались компенсаторы и регуляторы

Они помогали бы выравнивать уровень давления. Это может привести к неравномерной вентиляции  в зависимости от этажности, и чем ниже этаж, тем лучше на нем вентиляция. Результатом этого становились повышенные затраты на теплоноситель в зимний период времени у жителей на первых этажах, так как все тепло быстро выдувается в вентиляционную систему. На верхнем же этаже другая крайность, которая способна привести к отравлению от угарного газа при плохой вентиляции.

Как устроена вентиляция (приток и вытяжка) в многоквартирном доме

Система притока и вытяжки или приток-выдув обустраивается абсолютно в каждой квартире. Как правило, актуальна следующая схема: в санузлах и кухнях оборудуются выходы вытяжных каналов – мы можем найти их под потолком, они закрыты декоративными решетками или представляют простое отверстие в стене; при этом свежий воздух подается через форточки оконных рам. Для того чтобы циркуляция воздуха в квартире не прекращалась, под межкомнатными дверями должен быть зазор от 1 до 2,5 см.

Важно!  Вентканалы в многоквартирном доме возводят из бетонных блоков, которые устанавливают друг на друга с использованием цементного раствора. В новых домах используются металлические короба, которые соединяются на фланцах, а сверху оборудуются металлическим грибком-навесом, защищающим шахту от дождя.. Такой способ организации воздухообмена называется естественной вентиляцией

Обычно он позволяет достичь кратности воздухообмена, равной 1. то наиболее дешевый и практичный вариант, но он имеет недостатки. Если во всем многоквартирном доме свежий воздух перестал циркулировать всего в одной квартире, то придется проводить ревизию всей шахты для целого стояка. Вентиляция естественного типа часто засоряется, но сами жильцы не имеют права проводить очистку самостоятельно – это прерогатива специалистов

Такой способ организации воздухообмена называется естественной вентиляцией. Обычно он позволяет достичь кратности воздухообмена, равной 1. то наиболее дешевый и практичный вариант, но он имеет недостатки. Если во всем многоквартирном доме свежий воздух перестал циркулировать всего в одной квартире, то придется проводить ревизию всей шахты для целого стояка. Вентиляция естественного типа часто засоряется, но сами жильцы не имеют права проводить очистку самостоятельно – это прерогатива специалистов.

Вентшахты в многоэтажных домах имеют следующее обустройство каналов

• Встроенные. Их выполняют из кирпича или блоков в период строительства здания и обустраивают в капитальных стенах.
• Накладные/подвесные. Их монтируют после постройки здания и черновой отделки помещений. Конструктивно они представляют из себя короб из стального листового профиля. Такие короба имеют два существенных недостатка: их необходимо защищать от влаги, так как сталь подвержена коррозии, а также покрывать слоем шумоизоляции, так как движение воздушного потока может производить ощутимый шум.
• Наружные. Их обустраивают на внешней стороне здания и производят из всех типов материала, перечисленных выше.

Практически каждое капитальное строение имеет собственную схему вентиляции и технологию строительства. Вентиляция обустраивается в 4 этапа:

1. Специалистами производится подробное изучение планировки дома и каждой квартиры, высчитывается площадь, а после производится расчет необходимой мощности для вентиляционной системы.
2. Разрабатывается подробная схема, которая должна включать в себя: способ распределения воздушных объемов, площадь сечения каждого канала, возможный и допустимый уровень шума, тип вентиляции.
3. Техническими службами разрабатывается проектная документация – чертеж, который создается на основе схемы.
4. Начинаются работы по монтажу вентиляционных шахт и каналов. После возведения проводят испытания.

Испытания проводятся для выявления соответствия (несоответствия) основным требованиям, которые предъявляются к вентиляционным системам жилого дома:

• Герметичность.
• Высокая производительность.
• Пожаробезопасность.

Отчего зависит эффективная работа вентиляционной системы

Учитывая, что система вентиляции в хрущевках не предусматривает использования механического способа выведения и поступления воздушных масс, на эффективность ее работы оказывают существенное влияние многие факторы:

• этажность;
• материал окон и дверей;
• материал вентиляционных каналов;
• планировка квартиры;
• обслуживание вентиляционных шахт.

От того, на каком этаже находится ваша квартира, зависит и то, как часто в нее будут проникать неприятные запахи из других помещений. По законам физики больше всего страдают от этого жильцы верхних этажей, поскольку теплый воздух, как более легкий, подпираемый снизу тяжелым холодным, в любом случае будет стремиться выйти из жилых помещений вверх. Поэтому жители 4 и 5 этажей чаще слышат, что у соседей с нижних квартир варится на кухне.

Когда разрабатывались проекты хрущевок, предполагалось, что люди буду производить постоянное проветривание путем открывания форточек. Однако в современно мире старые деревянные рамы повсеместно уходят в прошлое, уступая место пластиковым стеклопакетам, которые обладают высокой степенью герметичности. Отсюда и сниженный воздухообмен, когда свежий холодный воздух не поступает в квартиру, и таким образом не создается тяги и нормального воздухообмена.

Для хорошей вентиляции в квартире пластиковые окна необходимо регулярно открывать для проветривания

То же самое можно сказать и о входных дверях. Новые современные материалы и технологии полностью устранили привычные маленькие сквозняки, которые образовывали старые двери.

Немало зависит и от планировки квартиры. Изначально в хрущевках одна комната обычно являлась проходной. Однако люди часто стремятся сделать все помещения изолированными, и в результате перепланировок и евроремонтов, когда удаляется вентиляция в полу в хрущевке, нарушается естественный воздухообмен между комнатами, отчего снижается эффективность вентиляции в целом. Подобная вентиляция устраивалась изначально для лучшего сохранения деревянного пола в жилых помещениях. Выглядит она, как решетки размером 10х10 см или 15-15 см, расположенные в углах комнат.

Вентиляционные каналы и шахты могут быть часто забиты строительным и иным мусором – это и осыпающиеся конструкции, которые находятся на крыше здания, вследствие их естественного разрушения, и различные отложения на стенках каналов вследствие жизнедеятельности людей, и мусор, залетающий снаружи с ветром.

Вентиляция будет работать плохо или не будет функционировать совсем, если при тридцатиградусной жаре открыть окна. При этом воздушные массы будут стремиться в подъезд и по лестничным клеткам подниматься к чердачной двери, одновременно частично попадая в квартиры верхних соседей.

Различные схемы обустройства вентиляции в панельных домах

Существует несколько схем вытяжной вентиляции, которые обеспечивают хорошую вытяжку при минимальной разнице температур внешней среды и внутри помещения. Для усиления вытяжного потока оголовки вентиляционных шахт оборудуют дефлекторами.

Вентиляция на естественной тяге может быть:

• Непосредственное подключение индивидуальных горизонтальных каналов к общей шахте. Эта схема показывает приемлемую эффективность только в высотных панельных строениях. Для пятиэтажек такое подсоединение чревато поступлением отработанного воздуха из других квартир. Летом подобная вентиляция в пятиэтажном панельном доме практически останавливается. С точки зрения затрат и сложности постройки данный вариант является самым экономичным.
• Подключение к общей шахте через два этажа. Узкий индивидуальный канал, длинной около 5 м увеличивает скорость вытяжки перед подключением к центральной шахте. Эта схема более продуктивна, но требует строительства усложненных коммуникаций. Два последних этажа вентилируются без подключения в общей шахте, через индивидуальные выходы.
• Вытяжка по индивидуальному каналу от каждой квартиры в чердачное помещение или в горизонтальную шахту, расположенную на чердаке. Такие вентсистемы характерны для старых панельных пятиэтажек. Здесь отсутствует смешение запахов и выбросов от соседей и обратный заброс воздуха. Однако строительство подобной системы каналов занимает часть полезной площади здания и требует увеличенных затрат при строительстве.

Обратите внимание! Большим недостатком старых вентиляционных систем является отсутствие фильтрации выводимых газов. Это приводит к быстрому зарастанию вентканалов и самой шахты пылью, копотью от газовой плиты, продуктами испарения при готовке

Выбор системы вентиляции на этапе проектирования зависит не только от этажности дома и допустимых затрат на его строительство, но и от расположения здания относительно ближайшей автомагистрали или других источников шума. Дома, которые будут построены внутри жилого квартала, по строительным нормам допустимо оснащать общей вентиляционной шахтой.

Аналогичные дома, выходящие на шумную магистраль, потребуют более сложной вентиляции, с использованием индивидуальных каналов. Это изолирует квартиру от внешнего шума.

Как устроена вентиляция в панельном доме

Вентиляция в старых панельных домах устроена по принципу естественного обмена с выходом шахты на крышу

Всего различают три вида вентиляции:

• Естественная. Подразумевает приток свежего воздуха в окна, дверные щели, проёмы и его отток через вентиляционную шахту. Здесь свою роль выполняет разница давления между воздухом на улице и в помещении. Именно естественная вентиляционная система имеет место в панельных 5-ти, 9-ти и других многоэтажках.
• Комбинированная. Здесь приток или вытяжка воздуха осуществляется по принципу принуждения.
• Принудительная. Чаще её монтируют в кухне, ванной или туалете как дополнительную коммуникацию. Механизм представляет собой вентилятор, который устанавливают в вентканал шахты. Он активно вытягивает воздух, вынуждая помещение наполняться свежими воздушными массами.

В целом вентиляционная система в многоэтажке позволяет осуществить воздухообмен. Отработанный воздух всегда уходит в вентиляционную шахту в панельном доме через выходные отверстия вверху под потолком. Тяга же образуется благодаря имеющимся щелям, зазорам, системам микропроветривания.

Так как многие предпочитают устанавливать стеклопакеты и дверные полотна повышенной герметичности, приток свежего воздуха в помещение нарушается. Воздухообмен усложняется, неприятные запахи дольше остаются в комнате.

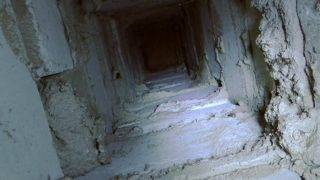

Общий вертикальный канал — вид изнутри

Различают несколько видов устройства вентиляционной системы в многоэтажках:

• Коммуникация с вертикальными каналами. Её чаще всего делают в 9-этажных домах, поскольку тянуть горизонтальный вентканал к каждой квартире чересчур затратно. К такому общему каналу присоединяются вертикальные шахты от каждой квартиры.
• Шахта без сборных каналов. Здесь от каждой квартиры вверх уходят вентканал и выводится за переделы кровли. Эту систему вентиляции в панельном пятиэтажном доме использовали раньше при строительстве.
• Горизонтальные сборные каналы. В этом случае от каждой квартиры собирается вертикальная шахта, которая вверху врезается в общий горизонтальный канал с выводом на улицу.

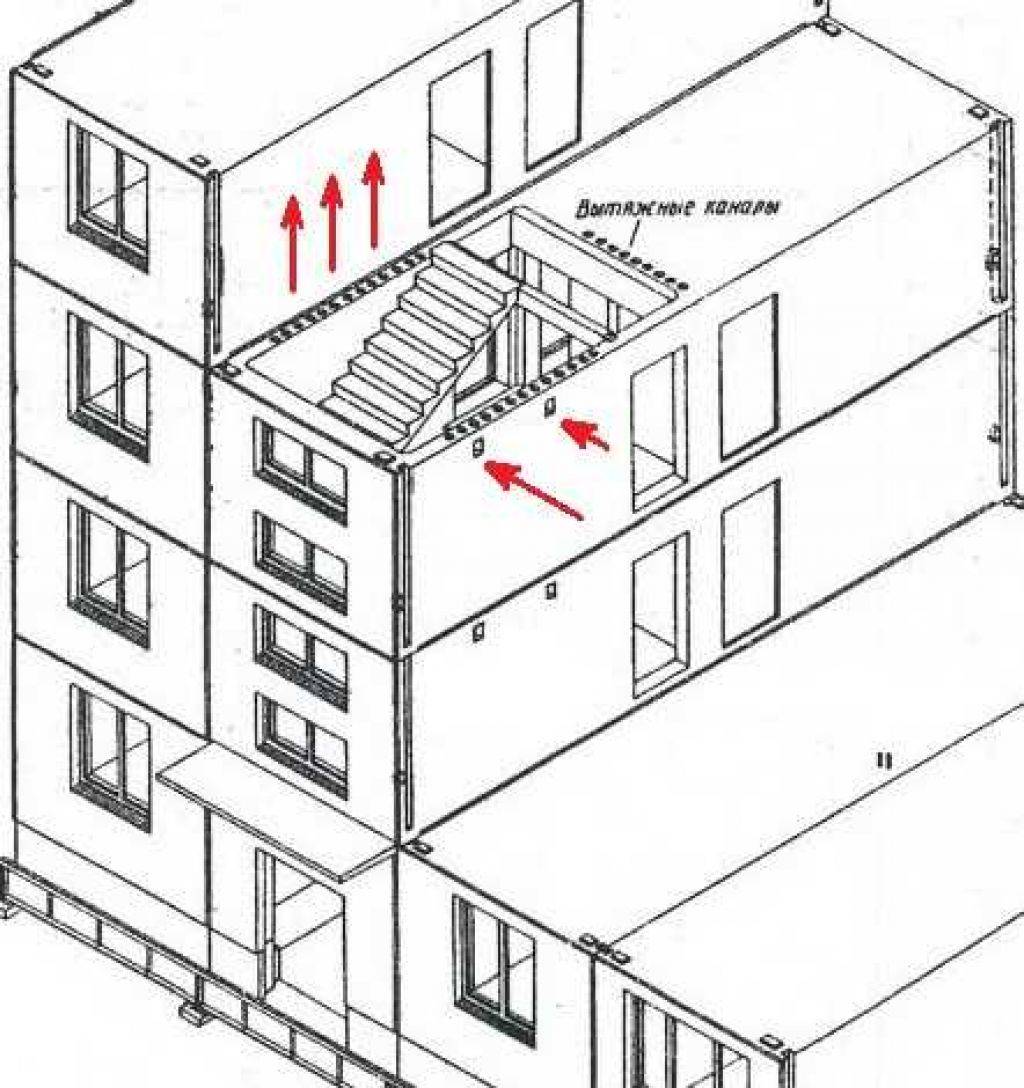

• Вентиляция чердачная. Это самый старый способ организации вентиляционной системы. Чердак под неё нужно утеплять. Здесь каналы тянутся от каждой квартиры на чердак, оттуда впадают в общую шахту и уходят за пределы крыши.

Выводы и полезное видео по теме

Для улучшения вентиляции собственными силами необходимо посоветоваться с профессионалами и выбрать наиболее экономичный и действенный способ.

Экспертные мнения специалистов:

О равномерной работе двух и более вентиляционных каналов:

Для чего нужны турбодефлекторы:

Как установить приточный клапан:

Естественный режим вентиляции, характерный для многоквартирных домов, не всегда оправдывает себя в полной мере. Если в здании не предусмотрена принудительная централизованная сеть, то организовать приток/отток воздуха можно самостоятельно, с помощью бытовых устройств.
