Строительство каркасного дома: шаг за шагом
Прежде чем приступать к строительству, следует упомянуть, что каркасная технология условно делится на североамериканский и скандинавский виды. На некоторых этапах работ эти виды каркасников являются почти идентичными, а на некоторых требуют отдельного внимания.
Финский дом собирается на основе каркаса из бруса. Стены обшиваются внутри и снаружи финишными или черновыми отделочными материалами. Стена заполняется минеральными утеплителями.
Итак, можно приступать к строительству каркасного дома шаг за шагом.
Проектные работы
В первую очередь, следует потратить время на составление подробного проекта будущего жилища
Важно обсудить с каждым из домочадцев элементы дома, необходимые для удобства и комфорта. Также необходимо составить проект расположения строения на вашем участке
Проектные работы можно условно поделить на несколько этапов:
Выбор участка застройки.
Выбор назначения будущего дома и предварительный расчет габаритов. Необходимо определиться, будет ли это дачный дом или место постоянного проживания. Необходимо рассчитать примерные финансовые возможности. В случае строительства жилого дома своими руками его стоимость под ключ составит от 15000 руб. за 1 квадратный метр (в зависимости от технологии, количества этажей и вариантов отделки).
Выбор проекта для строительства. Очень много проектов каркасных домов можно найти в интернете. На большинстве сайтов застройщиков также указана стоимость возведения проекта под ключ. Если вас устраивает указанная стоимость и проект в целом, то вы сможете брать его на вооружение. Не рекомендуем самостоятельно перекраивать проект без знаний в строительном деле
Важно понимать, что для возведения большого дома потребуется не только проект фасада и планировки здания. До начала строительства необходимо иметь набор чертежей по каждому элементу здания и коммуникациям
Важно иметь проект инженерных систем дома, потому что большинство их элементов закладывается внутрь стен, пола и потолка еще на этапе возведения стен.
Составление сметы необходимых материалов и поиск поставщиков. Для непрерывных работ на участке потребуется стабильная поставка материалов. Лучше заключить необходимые договора поставки еще до начала работ. Это позволит вам избежать многих проблем.
Дом из какого материала Вам нравится больше всего?
Дом из бруса 22.09%
Дом из кирпича 16.99%
Бревенчатый дом 12.54%
Дом из газобетонных блоков 23.52%
Дом по канадской технологии 9.98%
Дом из оцилиндрованного бревна 3.09%
Монолитный дом 3.89%
Дом из пеноблоков 4.48%
Дом из сип-панелей 3.42%
Проголосовало: 4268
Кроме работ с проектом и закупкой материалов, рекомендуем провести геологическое обследование грунтов. Это необходимо для правильного выбора типа фундамента
Важно также решить проблемы с канализацией и водоснабжением. Обустройство септика часто производят до начала прочих работ
Водоснабжение частного дома зачастую решают при помощи скважины, для этого также необходимо обследование участка специалистами. Возможно, придется сместить расположение дома.
Итак, у вас в руках есть проект и четкий чертеж всех элементов вашего дома. Размечена планировка обустройства вашего участка. Были решены проблемы с поставкой материалов. Можете считать себя готовым к началу работ на участке.
Подготовка и разметка участка для строительства каркасного дома своими руками
Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.
При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.
Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство
Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.
Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.
Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования
Крыша, стропильная система
Установка стропильной системы
Следующий этап строительства каркасного дома своими руками – крыша. Макет крыши был тщательно проработан, его и взяли за основу строительства. Для этого дома был выбран каркас с несущей коньковой фермой. На данном этапе самое главное – верно установить конек, тогда смонтировать изготовленные по шаблону стропила будет легко
Важно учесть, что ширина конька должна быть не меньше, чем длина опоры стропила
Были установлены стропила 150х50 под уклоном 20 градусов. К коньковой балке стропила лучше крепить с помощью металлических уголков.
Монтаж крыши
Чтобы улучшить вентиляцию помещения, сделали продухи под коньком и верхний вентиляционный зазор размером 50х50 мм в кровельной конструкции (конробрешетка).
Поскольку чердак не предусматривался как жилое помещение, то с утеплением и отоплением особо не разбирались. Была применена ветро-влагозащитная пленка вместо мембраны, поэтому сделали обязательный зазор. Решили утеплить кровлю роквулом 1,5 см.
Во время закрепления обрешетки следует обеспечить вылет за крайнюю стропилину приблизительно на 20-50 см. Когда обрешетка закреплена, лишнее необходимо срезать.
Крышу дома покрыли металлочерепицей, поскольку она идеально подходит для двухскатной крыши – предусмотрен минимальный расход материала.
Монтаж нижней обвязки, половых лаг и чернового пола
Еще одна особенность каркасных сооружений – монтаж пола до возведения стен. Мы уже уложили нижнюю обвязку дома из бруса на готовый фундамент. Теперь необходимо выполнить установку половых балок. Для этого используется брус сечением 50х150 или 50х200 мм. Лаги могут запиливаться в брус нижней обвязки, устанавливаться поверх нижней обвязки при помощи крепежных уголков или монтироваться в одной плоскости с нижней обвязкой (враспор) при помощи специальных опор бруса.
В случае утепления пола минеральными утеплителями лаги устанавливаются с шагом на 1.5-2 см меньше габаритных размеров утеплителя. В случае утепления листами пенополистирола или экструзии – строго кратно габаритному размеру листа. Если пол закрывается половыми СИП-панелями – шаг между лагами должен быть равен ширине панелей, которые должны стыковаться строго на лаге.
Сначала устанавливаются крайние лаги. Контролируется уровень самих лаг и плоскости между ними. После того как уровень «пойман», натягивается шпагат между началом и концом лаги и по диагонали между ними. Промежуточные лаги устанавливаются по этому шпагату.
После установки лаг необходимо произвести монтаж чернового пола, который служит основой для утепления. В случае монтажа половых панелей в черновом покрытии нет необходимости. Черновой пол может монтироваться поверх лаг – настилается доска или листовой материал (ОСБ, фанера, ДСП). В этом случае поверх чернового пола устанавливают еще один ряд лаг поперек первичных половых балок.
Чаще всего черновой пол монтируют между половыми лагами. Для этого к боковой поверхности лаги закрепляют брусок сечением 50х50 или 40х50 мм. На него производят настил досками или листовым материалом. Независимо от метода укладки чернового пола поверх него укладывается паропроницаемая мембрана для отведения паров точки росы из толщи утепления (в случае утепления минеральными утеплителями) или производят герметизацию стыков при утеплении пенополистиролом.
Выстилаем пол, изготовленный из дерева
К обвязке свайного фундамента относят начало выстилки полов, сделанных из дерева. Её делают из брусьев размером 150x150 мм либо 150x200 мм. На это влияет толщина стены и размер промежутка между сваями. Если расстояние очень большое, брус лучше брать толстым. Указанный момент избавит от провисаний.
Чтобы фундамент оставался жёстким, нужна обвязка. Также она используется при ровном распределении нагрузки на основание и является опорой полу.
Для беспрепятственного собственноручного осуществления обвязки выполняют такую процедуру:
Доски выкладывают по периметру фундамента, проверяют диагональ и величину стен. Эта стадия включает в себя точную и окончательную разметку стен в соответствии с утверждённым проектом
Обращайте внимание на гидроизоляцию. Её выкладывают под обвязку в качестве рубероида. Теперь отмечается место, где соединяются доски, которые должны находиться на свае
Это уязвимые места, им нельзя провисать. Брус соединяется с напуском примерно в 20-30 см. С торца мастер вырезает «замки». Почти таким же методом происходит соединение углов. При использовании шпилек и болтов брус соединяется с фундаментом. Высверливают зазоры в оголовке фундамента и непосредственно в доске. Чтобы дальнейшая укладка была комфортной, производят углубление гаек со шпильками либо головок болтов. Линии соединения прибиваются при помощи гвоздей, размер которых составляет 200 мм либо 150 мм. На него влияет величина досок. После того, как периметр будет готов, начинаем обвязывать фундамент под внутренними стенами помещения из каркаса. Подобным способом прикрепляют и брус к ранее выложенному наружному. Чтобы усилить эффект, также пользуются крепёжными уголками из металла
Теперь отмечается место, где соединяются доски, которые должны находиться на свае. Это уязвимые места, им нельзя провисать. Брус соединяется с напуском примерно в 20-30 см. С торца мастер вырезает «замки». Почти таким же методом происходит соединение углов. При использовании шпилек и болтов брус соединяется с фундаментом. Высверливают зазоры в оголовке фундамента и непосредственно в доске. Чтобы дальнейшая укладка была комфортной, производят углубление гаек со шпильками либо головок болтов. Линии соединения прибиваются при помощи гвоздей, размер которых составляет 200 мм либо 150 мм. На него влияет величина досок. После того, как периметр будет готов, начинаем обвязывать фундамент под внутренними стенами помещения из каркаса. Подобным способом прикрепляют и брус к ранее выложенному наружному. Чтобы усилить эффект, также пользуются крепёжными уголками из металла.
К укладке каркасного пола приступают после обвязки фундамента помещения.
Каркасный дом 6х6 своими руками. пошаговая инструкция
Общие рекомендации по строительству каркасных домов
Строительство каркасных домов становится все более популярным вариантом, благодаря их преимуществам в экономичности, скорости возведения и возможности самостоятельного строительства. Вот несколько общих рекомендаций, которые помогут вам успешно построить каркасный дом:
Подготовка проекта. Начните с разработки детального проекта вашего дома. Учитывайте планировку помещений, количество комнат, расположение окон, дверей и других элементов. Это поможет вам точно определить требуемые материалы и сделать строительство более организованным.
Качественные материалы. Используйте высококачественные строительные материалы, особенно для каркаса и утепления. Это обеспечит долговечность вашего дома и снизит расходы на обслуживание в будущем.
Безопасность. Обязательно соблюдайте строительные нормы и правила безопасности при возведении каркасного дома. При необходимости привлекайте профессионалов для выполнения определенных сложных задач.
Эффективная изоляция. Правильное утепление дома является важным шагом. Обеспечьте хорошую теплоизоляцию стен, крыши и полов, чтобы снизить затраты на отопление и кондиционирование.
Вентиляция
Уделите особое внимание организации эффективной вентиляции, чтобы обеспечить постоянный воздухообмен и предотвратить скопление влаги и запахов в доме.
Подходящий фундамент. Выберите подходящий тип фундамента, который соответствует особенностям вашего участка и нагрузке, которую он будет нести.
Учет климата
Учитывайте климатические условия вашего региона при проектировании и строительстве. Это позволит адаптировать дом к экстремальным температурам, ветрам или осадкам.
Энергоэффективность. Старайтесь сделать свой каркасный дом максимально энергоэффективным. Используйте энергосберегающие окна, двери и системы отопления и охлаждения.
Планировка интерьера. Заранее продумайте планировку и интерьер вашего дома. Учитывайте потребности вашей семьи и стремитесь к оптимальной функциональности и комфорту.
Экологичность. При возможности выбирайте экологически чистые и природные материалы, чтобы сделать ваш каркасный дом более экологичным и здоровым для проживания.
Следуя этим общим рекомендациям, вы сможете построить качественный, уютный и удобный каркасный дом, который будет служить вам и вашей семье верой и правдой на многие годы.
В итоге, строительство каркасного дома своими руками представляет увлекательное и наградное приключение, которое не только позволяет сэкономить на затратах, но и дает возможность создать свой уникальный уголок комфорта. От заложения фундамента до последних отделочных штрихов, каждый этап является важным в процессе создания вашего собственного дома, который будет служить надежным убежищем для вас и вашей семьи на долгие годы.
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.
Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.
Опалубка ленточного фундамента с арматурной сеткой
На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

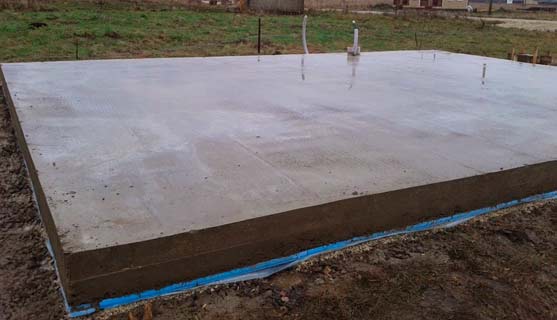

Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения
А также продлит долговечность фундамента и всего строения
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.
Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент
Утепление и настил пола
После того как основа под настил пола смонтирована, наступает время для утеплением пола. Его можно делать по-разному, с разными материалами. Покажем эконом-вариант — с плитами пенополистирола плотностью 15 кг/м3 (можно больше, меньше — нет). Он, конечно, неэкологичен, но единственный не боится влаги и может монтироваться без чернового пола. Расчетная толщина утеплителя — 150 мм, укладываются два слой: один 10 см, второй 5 см. Швы второго слоя не должны совпадать со швами первого (сдвигаются).
Для начала по нижнему краю лаг набивается черепной брусок 50*50 мм. Он будет удерживать пенопласт.
Пенопласт нарезается обычной ножовкой. Полотно можно взять по дереву — режется быстрее, но получается рваный край или по металлу — идет медленнее, но край ровнее. Нарезанные плиты укладываются в два слоя, швы перекрываются. Затем по периметру проклеиваются герметиком — для обеспечения гидроизоляции.

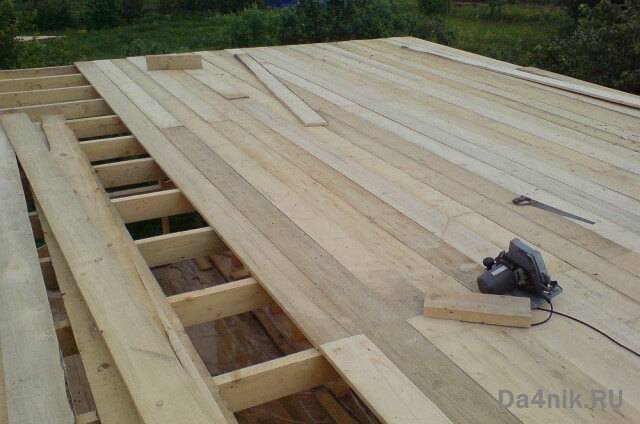

Далее настелить черновой пол из досок, выровнять его и поверху настелить фанеру (лучше ФСФ 5-6 мм). Чтобы черновой настил из досок не перекосило, укладывайте доски перемежая направление волны. Если взглянуть на поперечный срез доски, годовые кольца идут полукругом.
Можно обойтись без настила из досок. Тогда толщина фанеры должна быт не менее 15 мм. Считайте что выгоднее в вашем регионе и выбирайте.
В любом случает листы должны укладываться в разбежку — швы не должны совпадать (как в кирпичной кладке). Еще не стоит забывать между листами фанеры оставлять зазор в 3-5 мм для компенсации изменения размеров при изменении влажности.
Фанера крепится на саморезы 35 мм длиной (лучше белые — меньше брака) по периметру с шагом 12 см, внутри в шахматном порядке с шагом 40 см.
Сборка каркасного дома
Как происходит сборка традиционного каркасного дома? Она состоит из нескольких этапов, которые должны проводиться в определенной последовательности.
При этом, качественный дом может быть возведен только с соблюдением каркасной технологии.
Монтаж каркаса стены, подходящий под гипсокартон
Итак, устанавливаем фундамент. Если дом предполагается жилой, а проводить анализ почвы не хочется, лучше остановиться на ленточном фундаменте.
Он достаточно прочен и с легкостью выдержит каркасник, при этом усадка маловероятна.
Для небольшого дачного дома 6х6 подходит столбчатый фундамент, однако лучше произвести хотя бы самостоятельный анализ почв.
Для этого выройте яму метра полтора глубиной и посмотрите, какие слои почвы там. Если основу составляет глина, столбчатый фундамент не будет идеальным решением.
Если почвы песчаные и крупно песчаные – подходит любой фундамент, столбчатый и незаглубленный, так как песчаные почвы стабильны.
После того, как фундамент установлен, на анкерные болты крепится нижняя обвязка. Выставляются угловые стойки и внутренние, фиксируясь на металлические уголки.
Между стойками ставятся горизонтальные перемычки, придающие каркасу жесткость. Угловые стойки обязательно должны дополнительно фиксироваться подкосами.

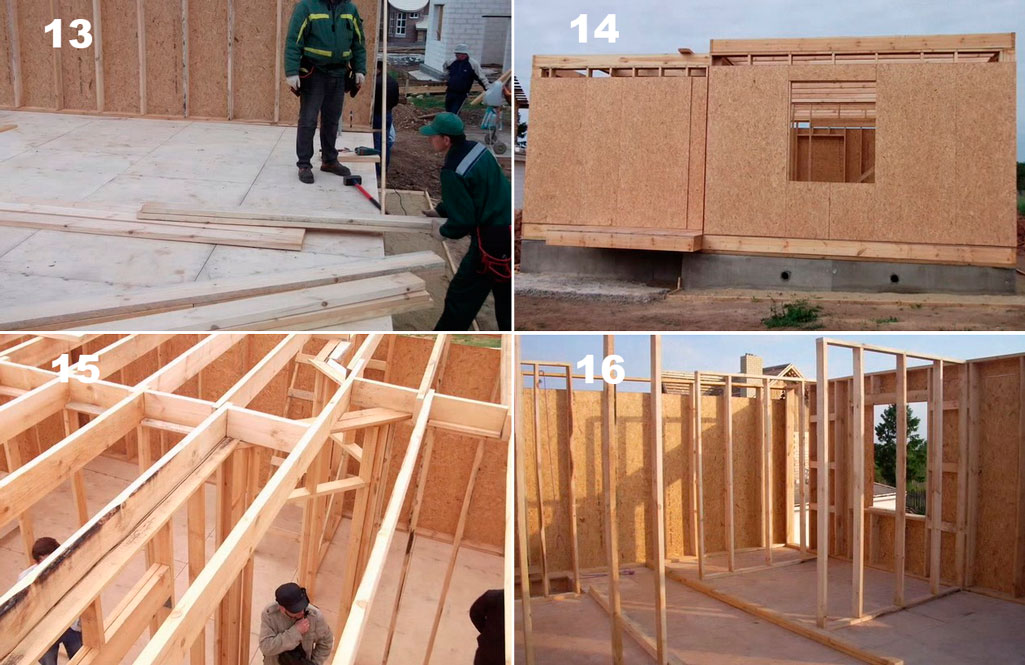

Устройство каркаса дома
Конструкцию каркасных стен венчает верхняя обвязка. Не забывайте проверять геометрию на каждом этапе сборки дома, углы выводим к 90 градусам, горизонтальные балки должны лежать в одной плоскости.
Когда каркас готов, начинаем его утеплять. Ширина бруса должна ровняться ширине утеплителя, то есть 15-18 см. Утеплитель со стороны улицы защищаем гидроизоляционной пленкой, которая не даст влаге поступить к утеплителю.
Утеплитель защищаем плитами ОСБ. Изнутри дома к утеплителю примыкаем пароизоляционная мембрана, которая лишнюю влагу от бруса выводит внутрь помещения. Мембрану фиксируем и закрываем также ОСБ.
Внешние и внутренние плиты ОСБ можно обшить пенопластом и гипсокартоном соответствующе. Гипсокартон сделает стены внутри ровными, а пенопласт снаружи дополнительно утеплит дом, защитит от ветра и внешнего шума.
Утепление дома пенопластом под гипсокартон
Работа над кровлей начинается с возведение стропильной системы. По сути, строится каркас кровли, который обшивается так же, как и стены.
От выбора кровельного материала зависит тип обрешетки. Наклон ската также влияет на выбор. Крыша может быть двускатная, односкатная или более сложной конструкции.
Перекрытия дома можно делать из СИП-панелей или традиционно – балки перекрытия кладутся на обвязочный брус и укрепляются.
Узнайте также, как производится отопление каркасного дома, вентилирование и установка окон.
Перекрытия, полы
Конструктивно перекрытия состоят из несущих балок, чернового и чистового пола, подвесного или подшитого потолка.
Главные балки опирают на горизонтальную обвязку. Их расчет проводят, исходя из нагрузки. Доску 50х150 или 50х 200 мм укладывают с шагом 35-80 см в зависимости от ширины перекрываемого пролета и материала обшивки. Чаще всего применяют интервал 40-60 см, что согласуется с размерами листов облицовки и утеплителя. В зданиях до 2 этажей в качестве несущих ригелей можно использовать стальные профили.
Жесткость перекрытий достигается установкой горизонтальных распорок, подшивкой потолка листами, устройством чернового пола из плитных материалов.
