Первым делом определяем бюджет и составляем проект каркасного дома

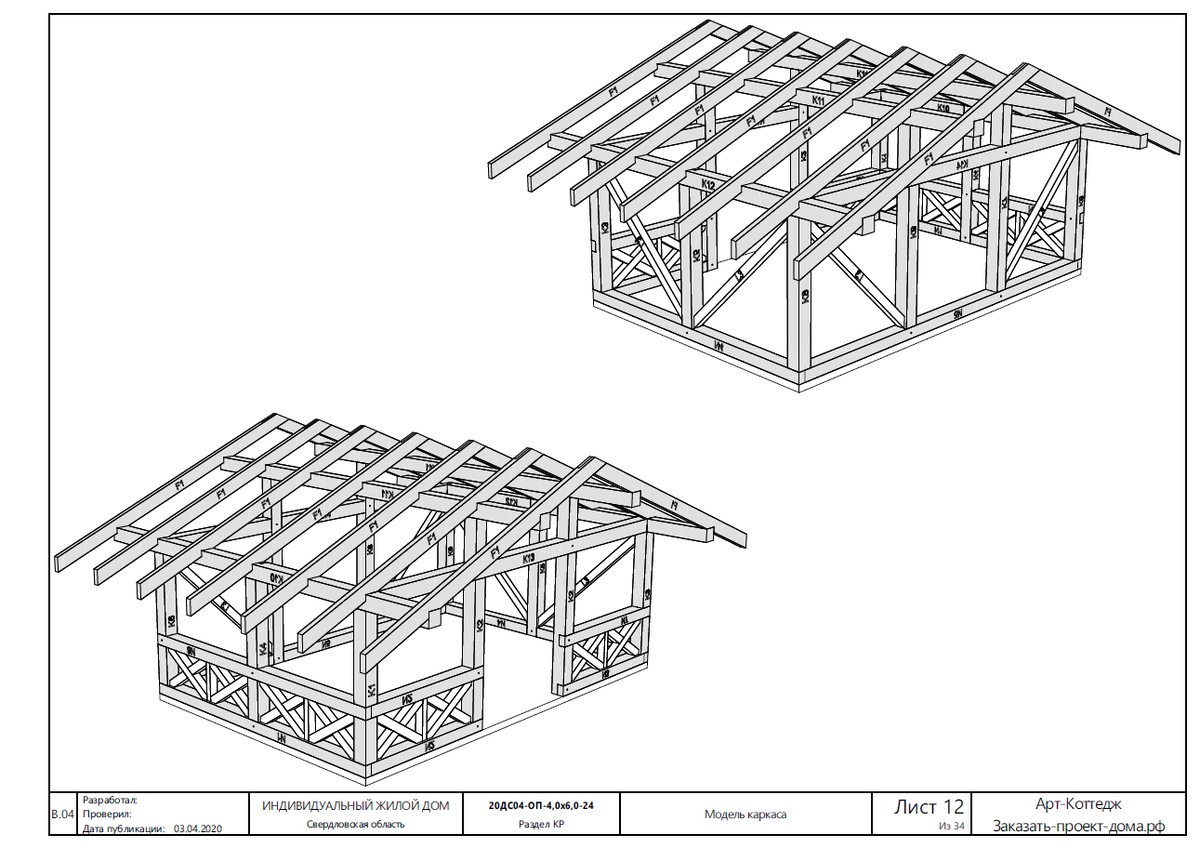

Проект каркасного дома из двойного бруса
Пошаговая инструкция как построить дом своими руками начинается с важнейшего этапа, пренебрегать которым нельзя ни в коем случае. Необходимо составить 2 вещи:
- проект здания;
- смету на расходы.
Для того, чтобы сделать проект, вполне достаточно базовых навыков черчения
Важно правильно рассчитать количество требуемых материалов, чтобы потом не пришлось докупать их в авральном режиме
Можно, конечно, приобрести материалы «с запасом», но тогда постройка дешевого каркасного дома своими руками окажется не такой уж дешевой.
Также можно купить готовый проект – многие строительные фирмы продают их по разумным ценам.
Что касается сметы, то ее составить очень просто. Все расценки на материалы и услуги есть в интернете. Остается только переписать их, а затем сложить на калькуляторе – и получится общий бюджет строительства. Не стоит забывать о таких вещах:
- стоимость услуг (доставка покупок на участок, работа электрика и т.д.);
- стоимость проводов и труб (зависит от того, насколько далеко придется их прокладывать – расстояние до центральной системы водо- или газоснабжения может быть внушительным);
- внутренняя отделка, осветительные приборы и мебель.
Стоит отдельно обозначить «верхний порог» бюджета. Для этого нужно учесть рост цен и примерно подсчитать, насколько они увеличатся на дату конца строительства
Для хорошей сметы, позволяющей недорого построить самый дешевый каркасный дом своими руками, это очень важно
Обшивка внутренних стен ОСБ
Подшили потолок, начинаем обшивать уже утепленные стены. Делается это листами ОСБ, высота листа 2,5 метра, высота стены у нас 2,53 метра. Совпадение? Не думаю)). ОСБ на стены крепится к вертикальным стойкам каркаса, на саморезы,
При обшивке ОСБ, есть небольшая хитрость, нужно попасть в стойку саморезом, через лист ОСБ, это не так просто, нужно либо рисовать на листе линии, либо использовать отвес, оба этих способа отнимают много времени, самый лучший вариант это не дорогой оптический уровень, который может рисовать линии на стене и потолке, я купил на aliexpress за 1200 рублей, можно посмотреть какие есть сейчас (ссылка)
У меня вот такой, ставим повыше, он самовыравнивающийся.
Затем наводим на отметку стойки на потолке (мелом отмечаем все стойки заранее), и вертикальная линия уровня, показывает нам куда крутить саморезы, все просто и быстро. С потолком тоже самое.
Так же обязательно по стенам каркасного дома нужно делать пороизоляцию изнутри помещения, она не должна пускать влажный воздух в утеплитель, потому что он там конденсируется и превратиться в воду.
Еще фото пароизоляции стен каркасника
Материалы и инструменты для каркасных работ
Вышеуказанная технология сборки как правило применяется при возведении каркаса небольших по размеру частных домов, но такой метод не миновал и привычные для нас многоэтажные строения.
Широкое применение этой технологии обусловлено тем, что она отвечает всем современным требованиям по прочности, комфортности и энергоэффективности.
Также благодаря этому возможно быстрое возведение и низкая затратность (по сравнению с другими технологиями).
Каркасное здание может эксплуатироваться пpaктически везде, так как амплитуда температур достаточно большая – в 60 градусов (от -30°С до +30°С).
Правда свое признание эта технология получила совсем не сразу, ведь многие строители не смогли по достоинству оценить технологию возведения.
В следствие чего такие дома считались крайне ненадежными и недолговечными.
Но по мере строительства все же стали появляться хвалебные отзывы, и именно тогда каркасные дома стали достойными в конкуренции с уже традиционными строениями, которые возводят из древесины и кирпича.
Но чтобы начать возведение каркаса, нужно сначала основательно подготовиться.
Материалы и инструменты для возведения каркаса
- Торцовочная пила с протяжкой;
- Шуруповерт с несколькими аккумуляторами;
- Электролобзик;
- Бетономешалка;
- 2 уровня на 2м и на 0,6 м;
- Болгарка;
- Молоток;
- Рулетка;
- Ножовка (ручная);
- Стамески;
- Песок;
- Плоскогубцы;
- Цемент;
- Арматура;
- Проволока (вязальная);
- Гидроизоляционный состав;
- Рубероид;
- Контейнер для смешивания цемента;
- Древесина.
Дизайн-проект и чертеж дома
Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-проект каркасного дома. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи. Для фундамента, стропильной системы и каркаса стен они просто необходимы.
Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.
Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.
Какие проблемы возникают
Возводим каркасные стены дома из досок
Сборка деревянных стен каркасного дома проводится либо на месте (вертикально), либо на полу внутри будущего здания. Это позволяет не ошибиться с длиной стены, когда человек будет собирать собственный каркасный дом.
Устройство каркаса проводят в таком порядке:
- Делают из деревянных брусков рамку по длине всей стены. Этот прямоугольник по высоте должен быть на 15 см меньше, чем высота будущего потолка (чтобы поместились пол и верхняя обвязка). Ширина бруса – это ширина стены, поэтому рекомендовано сечение 15х15 см. Впрочем, для одноэтажного дома (в т.ч. без мансарды) хватит и 10х10 см.
- Укрепляют каркас стойками. Стойки – это бруски такого же размера, закрепленные внутри каркаса на равном расстоянии. Также из досок-перемычек формируют дверные и оконные проемы. Закрепляют стойки металлическими уголками или методом врубки.
- Устанавливают 2 продольных перегородки, прибивая к рамке и каждой стойке. Одна – на небольшом расстоянии от пола, другая – на таком же от потолка.
- Ставят каркас там, где будет находиться стена дома из досок. Конструкция легкая, поэтому поднять ее не составляет большого труда.
- Прикрепляют устройство к полу, а также подпирают укосами, чтобы повысить устойчивость на время работы.
- Скрепляют соединения перегородок, стоек и рамки металлическими уголками.
- Укладывают внутрь конструкции утеплитель.
- Обивают с обеих сторон ОСБ-плитами или фанерой.
Самое сложное в возведении каркасных домов на участке своими руками – это всевозможные размеры. Их стоит рассмотреть подробнее.
Выбираем шаг установки стоек
Сборка прочной каркасной стены невозможна без правильно выбранного шага между стойками. Его подбирают под толщину (и, соответственно, вес) потолочного перекрытия. Тут есть следующие варианты правильной установки стоек, обозначенные в СНиП:
- толщина перекрытия меньше 230 мм – шаг между стойками не более 2 м;
- толщина от 230 до 280 мм – шаг до 1,7 м;
- толщина более 280 мм – шаг до 1,5 м.
Конструкция стены любого каркасного дома получится надежной только при соблюдении этих норм. Вообще в СНИП содержатся многие основы каркасного строительства домов, так что этот свод нормативных актов стоит прочесть перед возведением здания.
Установка укосов и раскосов
Укосы в каркасном доме
Чтобы собрать скелет надежного каркасного дома, нужно ставить временные укосы. Они подпирают стойки снизу для того, чтобы каркасы были расположены строго вертикально.
После того, как была произведена обшивка каркасов, укосины убирают. Использование укосов позволяет самому построить каркасный дом на участке, не допустив кривизны стен.
Если человек, желая построить дачный дом из досок своими руками, использует вагонку или другие виды наборных панелей – вместо укосов устанавливаются раскосы.
Они постоянны и ставятся под такими же углами. Но раскосы нужно ставить еще и сверху, прибивая к потолочным перекрытиям. Этот метод не даст стойкам «съехать» при обшивке.
Монтаж углов каркасного дома
Хороший каркас для дачного дома нуждается в правильных углах. Самый простой способ создать угол – это установить одну из сторон каркаса стены (брус) прямо туда. Но тогда углы будут холодными, что в России становится большой проблемой.
Есть 2 варианта монтажа углового соединения:
- Расположить стыкующиеся каркасы так, чтобы в углу был зазор шириной 15-20 см. Этот зазор утеплить изоляционным материалом.
- Состыковать каркасы прямо в углу, но при этом дополнительно утеплить поверх обшивки. Также желательно еще раз утеплить углы в конце строительства, во время внутренних отделочных работ. Это поможет правильно построить каркасный дом на участке и избежать проблем с сохранением тепла внутри помещения.
Кроме того, устройство стен каркасного дома в деталях подразумевает, что на углы будет идти большая нагрузка. Поэтому их лучше делать из нескольких брусков, а не из одного.
Установка стоек
В первую очередь выполняется установка угловых стоек. Если брусья соединялись нагелями, то стойки просто насаживаются на него. Предварительно необходимо в торце высверлить отверстие необходимого диаметра и глубины.
Схема установки угловой стойки на нагель
В противном случае стойки крепятся к брусьям с помощью стальных уголков. В этом случае лучше всего будет использовать оцинкованные шурупы. Если позволяет бюджет, то уголки рекомендуется использовать и для крепления промежуточных стоек.
Соединение уголком
В целях экономии можно использовать другой способ крепления – методом вырубки. В этом случае в брусе делаются пазы глубиной до половины толщины бруса. Затем в эти пазы вставляются брусья. Перед началом установки желательно тщательно разметить проектное положение всех вертикальных стоек
Это важно, ведь под оконными проемами и в области дверных проемов, возможно, придется менять выбранный шаг
Перед установкой стоек необходимо также проконтролировать их толщину. Если их крепление будет выполняться с помощью уголков, то их длина должна соответствовать высоте этажа. Если используется крепление с помощью вырубки, то длина стойки равна высоте этажа + 2 толщины вырубки.
Но крепления стоек только в нижней части недостаточно, до момента установки верхней обвязки жесткость их закрепления будет недостаточной. Поэтому каждая стойка крепится временным укосом. Можно использовать один длинный укос, захватывающий сразу несколько стоек. Без этих укосов стойки могут расшататься в процессе монтажа каркаса.
Временные длинные укосины
Включает в себя соединение брусьев между собой и крепление к ним стоек.
Монтаж верхней обвязки
Раскосы
Полученная конструкция все еще не обладает достаточной жесткостью, для устранения этого недостатка к вертикальным брусьям крепятся диагональные связи – раскосы. Их сечение может отличаться в меньшую сторону от сечения самих стоек.
Постоянные укосины
В таком случае раскосы нужно разместить вровень с внутренней поверхностью стоек.
Крепление укосов вровень с внутренней поверхностью каркаса
Потолочные балки
Завершающим этапом создания каркаса дома из бруса можно считать установку потолочных балок. Балки могут крепиться к верхней обвязке несколькими способами: с помощью специальных кронштейнов, врубкой или с помощью уголков.
При использовании метода врубки в самой балке делаются пазы у краев балки. По ширине паз должен соответствовать ширине бруса, а его глубина составляет 30% – 50% от толщины бруса. Для крепления балки к брусу следует использовать гвозди, длина которых должна быть такой, чтобы гвоздь вошел в брус как минимум на 100 мм. Лаги для настила пола крепятся схожим образом.
Крепление потолочных балок вырубкой
На этом можно считать создание каркаса из бруса завершенным. Осталось лишь смонтировать каркас для крыши. Для стропил используются доски сечением 50х150 мм. Чтобы придать жесткость конструкции вверху они соединяются небольшими планками, в нижней части в роли дополнительной связи выступают потолочные балки.
Также на всех этапах монтажа нужно контролировать соответствие каркаса требуемым геометрическим параметрам.

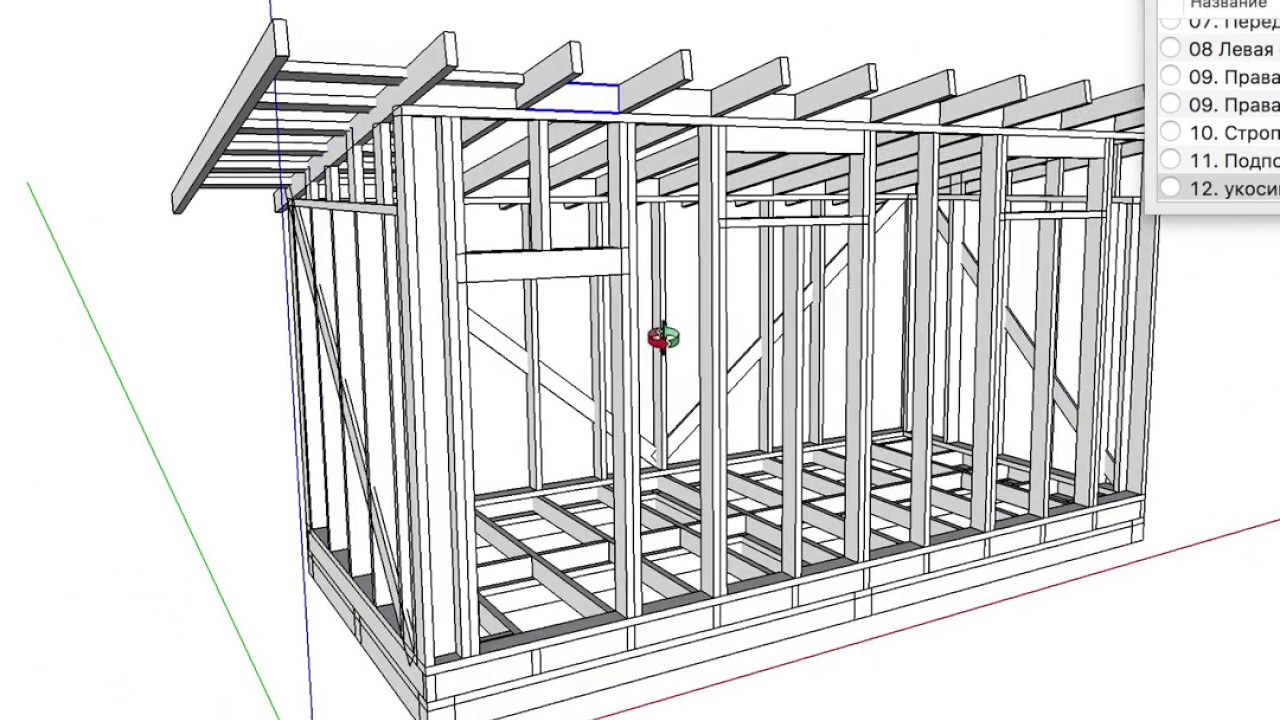

Каркас дома
Брус: виды, преимущества и недостатки
Технология строительства
Советы по экономии стройматериалов
Старайтесь по возможности экономить пиломатериалы. Для изготовления мелких коротких элементов каркаса можно использовать обрезки длинных брусьев и досок либо искривленные доски, если среди закупленных пиломатериалов попадаются такие. Некоторые материалы можно использовать повторно. Например, доски для изготовления временных раскреплений можно нарезать на маленькие постоянные укосины. Можно использовать для временного раскрепления доски низкого качества либо доски, служившие когда-то деревянной опалубкой. Очень хорошо, если повторное использование стройматериалов будет спланировано заранее. В таком случае можно будет заказать меньшее количество пиломатериалов.
Пиломатериалы нужно складировать так, чтобы короткие доски и обрезки были всегда на виду. Так вам не придется лишний раз нарезать короткие детали. При хранении пиломатериалы нужно защищать от намокания и загрязнения. И еще один совет, не касающийся экономии. Отходы пиломатериалов, обработанных антисептиками, не следует сжигать или использовать для растопки. Это опасно для здоровья.
Кровля крыши
Инструкция к правильному утеплению
Составление плана, подготовка материалов и инструментов
Возведение и утепление стен
Технология и материалы для утепления сруба
Несколько подробнее следует остановиться на выборе материалов для утепления сруба и конопачения. Эти материалы должны обеспечивать надежную защиту дома от продувания (иметь достаточную плотность и эластичность — не способствовать образованию щелей в процессе эксплуатации), защищать от потерь тепла. Кроме того, утеплительный материал должен поглощать и отдавать влагу в зависимости от изменений влажности как снаружи, так и внутри помещения, не способствовать развитию различных микроорганизмов, быть экологически чистым и долговечным.
Еще недавно для утепления между бревнами и в пазы клали паклю, сухой мох, войлок. Войлок предварительно вымачивали в специальном растворе, в противном случае в нем заводилась моль. Мох должен был быть сухим, но до определенного предела: пересохший мох крошился, а от сырого загнивало дерево. Чистый сухой мох быстро выветривался, поэтому его необходимо было смешивать с паклей. При заделке пазов и щелей из материала делали прядь и, приставив ее к щели (пазу), вдавливали руками или конопаткой. Эту операцию повторяли до тех пор, пока не заполнится вся пустота. Как показывает практика, мох со временем необходимо подконопачивать, кроме того, его разносят птицы и в нем заводятся паразиты.
В последнее время для утепления используется материал на джутовой или льно-джутовой (волокон джута 80 % и льна 20 %) основе. Он обработан антисептическим средством и обеспечивает большую сохранность тепла и непродуваемость в местах стыка венцов и на перерубах. Выпускается межвенцовый утеплитель в виде лент, которые укладывают по всей длине бревна и на плоскости врубки ровным слоем, и крепят к нижнему венцу скобами при помощи степлера. При этом зазор между бревнами практически равен нулю.
Хороших результатов позволяет добиться использование в качестве межвенцового утеплителя самоклеящейся теплоизоляционной лента. Ее изготавливают на основе поролона, пропитанного специальным составом, благодаря которому, вступив во взаимодействие с воздухом, она постепенно увеличивается в объеме в 3—5 раз, заполняя, таким образом, все пустота.
Существует также мнение, что с оставшимися в срубе зазорами между бревнами можно справиться с помощью пеноизоляции — нагнетаемого под давлением пенополиуретана. Кроме того, считается, что сцепление пены с деревом уменьшит вероятность смещения бревен относительно друг друга. По технологии утепления сруба для нагнетания пены сопло вставляют в отверстия, предварительно просверленные с наружной стороны стены с интервалом в 500—600 мм. Пена быстро растекается по всем пустотам и, расширяясь, полностью заполняет их. Данный способ не требует много времени и не трудоемкий — в срубе средних размеров можно «запенить» все пустоты за несколько часов. Правда, пена будет выбиваться наружу из мельчайших щелей и после ее затвердения придется очищать сруб, а отверстия заделывать деревянными пробками, стесав их заподлицо с поверхностью.
Достоинства и недостатки каркасных домов
Выбирая способ возведения, хозяин просматривает плюсы и минусы различных строений.
К преимуществам каркасников относят:
Сравнительно недорогая стоимость застройки. На обустройство фундамента, отделку и материалы для возведения стен смета будет ниже, чем при использовании блочного, штучного материала или ж/б конструкций. Нет необходимости использования тяжелой специальной техники. Мокрые работы сведены к минимуму. Что касается земляных работ, то их объем зависит от выбора основания, например, обустройство свай обойдется практически без рытья траншей. Оперативность. Средний по размерам каркасный дом 6 на 6 м своими руками три мастера соорудят за 3 месяца, плюс 2-2,5 месяца на отделку. Итого, при условии наличия всех материалов, от начала до конца цикл занимает не более полугода – это очень быстро. Нетребовательность в уходе. Если выбран качественный материал, строения из оцилиндрованного бревна или клееного бруса не нуждаются в регулярной пропитке антисептиками, прочими смесями. Дом не дает усадки, как другие деревянные сооружения. Технологию применяют для сооружения объектов на нестойких, сейсмоопасных грунтах. Качественная тепло-, гидроизоляция надежно защищает жилой дом от теплопотерь, посторонних шумов. Небольшая толщина стен облегчает доступ к содержимому
Это важно для работ по дополнительному утеплению, внутренней прокладке кабелей и пр. Деревянные панели не обладают значительной массой, это позволяет сэкономить на фундаменте
Гладкие фрагменты стен не нужно штукатурить перед отделкой. Свойство не ограничивает варианты декорирования с возможностью дополнительного утепления, изоляции. При необходимости каркасный дом быстро разбирают и перевозят на новое место
Правильный демонтаж – залог успешной и оперативной повторной сборки.
Минусы тоже есть:
Для получения качественного результата не экономят на проекте. Если нет знаний, планировку и создание проекта поручают специалистам. Опытный мастер разработает план с учетом узлов, соединений, коммуникаций и пр. Дерево считают горючим материалом, поэтому к выбору подходят с особой тщательностью. Покупают материалы хорошей степени просушки, обработанные антипиреном
Защитную пропитку от огня периодически подновляют
При сооружении двух и более этажного объекта уделяют внимание звукоизоляции перекрытий, стен. В противном случае гул и вибрация при хождении будут слышны по всему дому
Плюсов больше, поэтому технология строительства востребована и популярна в самых разных климатических зонах. Благодаря отсутствию циклов мокрых работ застройку ведут в любое время года.
Утепление
Об утеплении необходимо подумать еще до того, как строить из досок собственный дом или дачу. Пошаговая схема следующая:
- Для защиты теплоизоляции от влаги и конденсата по внутренней поверхности стены прокладывают пароотводящей полиэтиленовой пленкой. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
- Щелей быть не должно, и поэтому полосы между собой скрепляют двусторонним скотчем. Нахлест – 100 мм.
- Когда укладывают минвану, режут плиты так, чтобы размеры элементов превышали габариты ячейки на 1-2 см по длине и ширине. Для разрезания используют строительный нож или ножовку с полотном с мелкими зубьями.
- Утеплитель укладывают двумя слоями. Смещение по стыкам – 15 сантиметров. Суммарная толщина термоизоляционного слоя – 200 миллиметров.
- Мембранную гидроизоляцию настилают и по наружной стороне стены, чтобы максимально защитить утеплитель от влаги.
- Все стыки проклеивают скотчем, не допуская зазоров и щелей.
Наружная и внутренняя отделка усилит эффект теплосбережения, особенно если в качестве материалов используются вентфасады. Однако, нужно заблаговременно рассчитать несущую способность здания, так как это увеличит его массу.
Монтаж нижней обвязки
К моменту сборки нижней обвязки фундамент должен набрать прочность. В стандартных условиях влажности и освещенности это занимает 28-30 дней. Каркасный или деревянный дом легче кирпичного или железобетонного. Поэтому вполне достаточно мелкозаглубленного ленточного или свайного фундамента. Его поверхность до начала монтажа тщательно выравнивается электрорубанком или с помощью тонкого слоя бетона.
Под нижние венцы кладется гидроизолирующая мембрана или обычный рубероид. Швы проклеиваются или промазываются растопленной смолой. Эксперты советуют не оставлять рубероид надолго на солнце или под осадками. Как только гидроизоляция уложена, необходимо начинать монтаж каркаса, используя анкерные болты или специальные закладные детали, устанавливаемые до заливки бетона. Расстояние между болтами — не более 2 метров. На короткие отрезки крепится не менее 2-х анкеров.
Способов соединения венцов в углах много. Но специалисты рекомендуют методы «выборка в лапу» или «в полдерева». Дополнительная прочность обеспечивается гвоздями, клеем, деревянными нагелями.
Гвозди не должны размещаться ближе 1,5-2,5 см от края доски. В противном случае не избежать трещин и расслоения древесины. Нагели — в форме четырехугольника или цилиндра. Предпочтительный материал — дуб или лиственница. Длина нагеля должна на 10-15 см превышать высоту яруса. И отверстие под нагель, и он сам до установки смазываются клеем, чтобы избежать смещения.
После установки каждого венца необходимо останавливать работу и проверять наличие/отсутствие перекосов, отклонений от вертикали и горизонтали. Проверяются диагонали, углы, их соответствие проектной документации.
Для упрощения процесса каждую стену или перегородку собирают на земле и устанавливают уже в готовом виде. Понадобится кран или лебедка, но так легче выдерживать углы и геометрию стоек.
Между брусьями нижнего венца монтируются черновые балки перекрытия для пола с помощью скоб 185/50. Толщина стали — от 2 мм. Лучше выбирать оцинкованные варианты.
Плюсы и минусы каркасных домов
Исходя из опыта европейских стран, не возникает сомнений, что скоро каркасно-щитовые дома станут лидерами в малоэтажном строительстве. По сравнению с традиционными системами строительства у технологии имеются свои преимущества, главное их которых – экономичность. Финансовый аспект – один из стимулирующих факторов для обзаведения собственным жильем. Стоимость 1 кв. м меньше в полтора раза пенобетонных блоков, в 2,4 кирпичных стен, в 1,4 раза бруса.
Каркасно-щитовой конструктор собирается усилиями 4 человек за 1,5 месяца. По этому принципу допустимо возвести объект любой сложности до 3 этажей. К тому же, строительство каркасного дома своими руками позволит сэкономить на фундаменте, технике, бригаде рабочих.
К недостаткам причисляют:
- Впитывание влаги.
- Риск возгорания.
- Плохое вентилирование.
- Чувствительность к вибрации.
- Недолговечность.
Сложилось ошибочное мнение, что только кирпичные, панельные или деревянные стены хорошо держат тепло. Однако по действующим нормам теплозащиты, современные постройки в некоторых регионах не отвечают стандартным требованиям. Канадские дома со стенами 150 мм по коэффициенту теплозащиты равноценны двойной блочной кладке и вполне пригодны для жилья. В холода при отключении отопления в комнатах долго держится нормальная температура.
Временное или постоянное проживание определяет толщина каркасного дома. Если жилье планируется для сезонного пребывания, отпадает необходимость в закупке дорого утеплителя. Соответственно, толщина стен будет несколько меньше. Для комфортного микроклимата достаточно подложки в 10-15 см. Если речь идет о постоянном жилье, материал укладывают толстым слоем — больше 15 см. В конечном итоге стена получается 20 см без учета наружной и внутренней обшивок.
Укрепление каркаса
Основные параметры врубки при скреплении брусом верхней обвязки с балками перекрытия.
Для придания каркасу пространственной жесткости, устойчивости к ветру и прочим нагрузкам, его нужно укреплять при помощи диагональных связей — укосов (иногда они могут называться раскосами). Их следует делать обязательно. На этом этапе нужно внимательно проверить все вертикали и диагонали для того, чтобы вовремя устранить возможные перекосы каркаса. Окончательно каркас выставляется при помощи уровня и отвеса. Каждая стойка затем закрепляется 4 укосинами (2 сверху и 2 снизу). Временные укосы удаляются. Если укосы имеют меньшее сечение, чем основные стойки, крепить их необходимо ближе к внутренней обшивке каркаса. В таком случае между внешней обшивкой и укосиной можно будет разместить утеплитель.
Балки перекрытия будут опираться на брус верхней обвязки с помощью врубки. Для этого на конце каждой балки нужно ранее сделать паз шириной, равной ширине брусьев верхней обвязки. Паз должен иметь глубину, равную 30-50% высоты балки. Край балки и верхняя обвязка соединяются 2 гвоздями. Гвозди должны входить в стойку на 10 см. На брусьях верхней обвязки нужно заранее сделать разметку будущих мест крепления балок перекрытия. Делать это на высоте будет достаточно сложно.
https://youtube.com/watch?v=CW_PbLF1zgY
Основные преимущества каркасных домов
Использование бруса позволяет возвести строение за небольшой промежуток времени
Использование бруса позволяет возвести строение за небольшой промежуток времени. Этот материал применяют в строительстве домов и коттеджей. К основным преимуществам таких конструкций можно отнести:
- Приемлемая цена. Все используемые материалы имеют доступную цену, помимо этого можно существенно сэкономить на аренде специального оборудования.
- Быстрое строительство. Возведение каркасных домов не требуют применения большого количества комплектующих. Такая конструкция не дает усадки, поэтому оконные и дверные проемы устанавливаются сразу после возведения стен.
- Хорошая теплоизоляционная характеристика. Применение качественного утеплителя, зафиксированного в каркасе, будет эффективнее древесины, что позволит сделать толщину стены и фундамента минимальной.
- Презентабельный внешний вид. Обшивку строения можно выполнить с любых материалов.
- Длительный срок эксплуатации. Благодаря специальной обработке древесины различными антисептическими средствами, материал увеличивает свою устойчивость к огню и образованию паразитов.
- Простота в строительстве. Благодаря легкости и практичности деталей можно построить проект любой сложности.
Монтаж каркаса
Силовая часть каркасного дачного дома выполняется из деревянных или металлических элементов, эти сведения должен отражать проект и чертеж каркасного дома. Металлические конструкции считаются более надежными, однако, значительно удорожают строительство. Кроме этого, для металлических каркасов необходимо сделать более прочный фундамент.
Процесс сборки каркасного коттеджа на столбчатом фундаменте
В случае строительства каркаса здания из дерева своими руками необходимо использовать брус сечением не менее 150 х 150, который крепится между собой методом шип-паз.
Для того чтобы построить каркас более крепким, необходимо закрепить на нем раскосы. Для этого обычно используют тот же материал, что и для строительства каркаса. Со стороны улицы он обшивается досками или вагонкой, в зависимости от того, что было заложено в проект или чертеж дачного дома 6х8 с мансардой.
Вариант планировки каркасного дома 4x6
Опытные монтажники советуют не крепить обшивку чрезмерно крепко, обеспечивая люфт. Делается это для того, чтобы по прошествии времени доски могут разбухнуть.
3 этап. Общестроительные работы
К общестроительным работам относятся основные операции по возведению дома:
- устройство фундамента (земляные, бетонные работы)(правильно подобрать фундамент для своего дома поможет статья Виды фундаментов для дома);
- возведение стен и межкомнатных перегородок;
- установка межэтажных перекрытий, стропильной системы крыши;
- монтаж кровли, окон, дверей;
- фасадные работы.
Сроки работ зависят от обеспечения стройки рабочей силой, техникой, финансированием, строительными материалами. При достаточном финансировании стандартным сроком постройки «коробки» дома считается летний сезон. Наиболее быстро возводятся каркасные дома, собираются деревянные конструкции заводского изготовления. Для таких зданий за лето может быть завершен полный цикл строительства.
По стоимости общестроительные работы (без учета материалов) в смете наиболее дороги, на них отводится 50-60% расходов от стоимости всех работ (в том числе, 10-15% — на фундаментные работы).
Сроки выполнения, стоимость фасадных работ зависят от материалов отделки. К недорогим вариантам относится отделка фасада фактурными штукатурками. Дороже стоят работы по облицовке фасада природными материалами (гранитами, диким камнем), клинкерной плиткой, декоративным кирпичом. Усложняет конструкцию, увеличивает стоимость работ устройство вентилируемых фасадов с установкой термопанелей.
При самостоятельном строительстве основными ошибками становятся неправильный выбор конструкции фундамента (недостаточной, избыточной прочности), материала стен, конфигурации крыши. Опасны некачественная кладка кирпичных стен, нарушение технологий армирования, заливки армопоясов.
При выборе материала для строительства дома необходимо обратить внимание на следующие нюансы:
- Продолжительность проживания. Для круглогодичного проживания следует выбирать материалы с хорошей теплоизоляцией и высокими прочностными характеристиками. Для проживания в летний сезон можно каркасной дом из дерева или СИП панелей.
- Финансовые вложения. Материалы отличаются не только своими техническими характеристиками, но ценой. Кирпич и камень являются дорогими материалами, требующими больших финансовых вложений. Дома из газобетона или бруса дешевле.
- Нагрузка строения на фундамент. Для кирпичных домов нужен капитальный фундамент, что увеличивает стоимость строительства. Для стен из газобетона и пенобетона достаточно мелкозаглубленного ленточного фундамента. Для определения нагрузки на грунт, например, от ленточного фунамента, можно использовать онлайн калькулятор. На вес строения также влияет и материал кровли. К примеру, глиняная черепица в разы тяжелее стандартной металлочерепицы.
- Простота и скорость возведения. Кирпичные стены требуют кладочников более высокой квалификации. Напротив, стены из газо- и пенобетонных блоков быстро возводятся благодаря их легкости и большим размерам даже начинающими строителями. Рекордсменом по скорости возведения является монолитное строительство, когда для стен собирается опалубка необходимой высоты и в нее заливается бетон.
Инженерные системы каркасного дома
Без инженерных коммуникаций каркасный дом будет темной и холодной коробкой. По этой причине необходимо знать, где и на каком этапе их прокладывают.
- Трубы отопительной и системы водоснабжения монтируют внутри каркасных стен. Делают это до их утепления. Трубу холодного водоснабжения помещают в гофрированный влагостойкий “рукав”, что связано с постоянным образованием на ней конденсата.
- Канализационные трубы монтируют в стенах и под полом. Их подвод к септикам предусматривают еще на этапе укладки фундамента.
- Кабели электропроводки располагают внутри стен, под навесным потолком или в каналах плинтусов.
- Прокладка скрытых электрокабелей может осуществляться только в специальных трубах и коробах. Эти работы также выполняют до теплоизоляции стен.

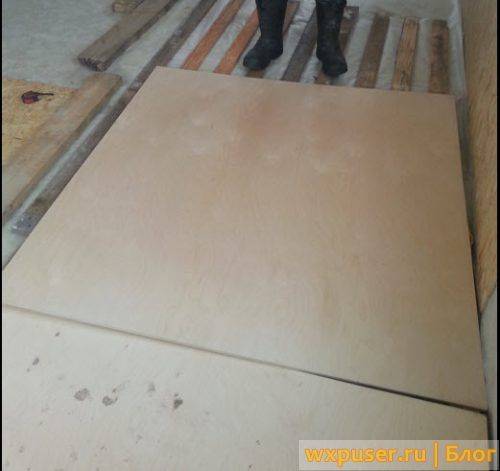

Пол из фанеры — не дорогой вариант
Подошло время делать пол на первом этаже, после прикидывания стоимости шпунтованой доски и прочих материалов для пола, было принято решение удешевить конструкцию, за счет халявного материала, а именно досок от поддонов, среди них попадаются доски толщиной 22-25 мм. (см статью как разбирать поддоны). Решили сделать из них обрешетку по лагам пола, затем сверху прикрутить фанеру 12 мм.
Размещаем обрешетку из досок, так что бы край листа фанеры, лег на середину доски, следующий лист ляжет на нее так же.
Делаем одновременно перегородку, так как начинает холодать на улице, и лишние помещения что бы их не греть, просто закрываем.
Основная конструкция
Рисунок 2. Устройство стены каркасного дома.
- Возведение фундамента. Традиционный вид основания, который способен выдержать незначительный вес построенного здания. Это могут быть винтовые, ленточные, столбчатые фундаменты.
- Строительство каркаса на основании. В качестве материала отлично подойдет брус квадратной формы. В момент возведения такого строения реи на короткое время обиваются укосами. Такой прием способен предотвратить возможные перегибы материала.
- Коробка строения утепляется подходящими тканями и закрепляется со всех сторон. В качестве облицовочного материала хорошо подойдет фанера или вагонка.
- Брус для потолка делает упор на верхнюю обвязку основы.
Остов любого строения представляет собой комплекс несущих балок, соединенных друг с другом обвязками и замками. Конструкция такого плана должны быть крепкой и твердой. Собрать всю систему в одно целое бывает очень нелегко (рис.2).
Главные преимущества.
Возвести основу из бруса своими руками несложно. Материал такого плана дает существенную экономию денежных средств, ведь его цена невелика. Так, здания, возведенные из бруса, нуждаются в обязательном утеплении фасада
Беря во внимание толщину стен обычного сруба и тонкого основания каркасного дома, можно говорить о материальной выгоде последнего варианта
В таком случае следует ждать процесса естественной усадки здания. Каркасные здания не требуют ожидания большого количества времени. Заниматься монтажом главных элементов строения можно сразу же после его постройки (рис.3).
Но, что очень важно, непросохший каркас не отделывается такой же сырой вагонкой
Пошаговая инструкция строительства каркасного дома
Материалы и инструменты для каркасных работ
Вышеуказанная технология сборки как правило применяется при возведении каркаса небольших по размеру частных домов, но такой метод не миновал и привычные для нас многоэтажные строения.
Широкое применение этой технологии обусловлено тем, что она отвечает всем современным требованиям по прочности, комфортности и энергоэффективности.
Также благодаря этому возможно быстрое возведение и низкая затратность (по сравнению с другими технологиями).
Каркасное здание может эксплуатироваться практически везде, так как амплитуда температур достаточно большая – в 60 градусов (от -30°С до +30°С).
Правда свое признание эта технология получила совсем не сразу, ведь многие строители не смогли по достоинству оценить технологию возведения.
В следствие чего такие дома считались крайне ненадежными и недолговечными.
Но по мере строительства все же стали появляться хвалебные отзывы, и именно тогда каркасные дома стали достойными в конкуренции с уже традиционными строениями, которые возводят из древесины и кирпича.
Но чтобы начать возведение каркаса, нужно сначала основательно подготовиться.
Материалы и инструменты для возведения каркаса
