Двухколпаковая печь
Наиболее распространенный вариант для качественного отопления частного дома — устройство Кузнецова с двумя колпаками.
Его КПД значительно выше за счет более длительного удержания горячего воздуха.
Колпаки из термостойкого кирпича располагаются один над другим с небольшим смещением — вытесняемый из первого колпака воздух сразу попадает во второй, из которого уже уходит в вытяжную трубу.
Размер такой печки имеет прямую зависимость от площади дома, возможна даже постройка с внутренним объемом до 5 куб. м.
Топливник обычно занимает всю площадь основания, это помогает увеличить мощность нагрева воздуха в печи.
Справка.
В конструкции двухколпаковой печи часто устанавливают специальные задвижки, позволяющие изолировать второй колпак и снизить теплоотдачу устройства. Это необходимо в более теплое время года
, когда уже не требуется большой мощности обогрева.
При использовании задвижек горячий воздух из первого колпака направляется прямо в дымоход.
Особенности печной кладки
Для возведения печи выбирают подходящий стройматериал. Оптимальным вариантом считается кирпич нормального обжига, а для стенок топочной и дымового канала лучше купить тугоплавкий кирпич.
Печная кладка
- Перед тем как укладывать кирпич, его опускают в воду и держат пока не перестают появляться пузырьки воздуха;
- Каждый ряд и угол обязательно привязывается;
- Раствор наносят сразу по всему ряду, слоем примерно 5 мм, и на торец каждого кирпича непосредственно перед укладкой;
- Во время укладки топки раствор из глины рекомендуют распределять не мастерком, а рукой;
- Положив около 5 рядов, между швами аккуратно срезают раствор и затирают шов мокрой губкой;
- Конечно, обязательно контролируют вертикальность и горизонтальность возводимых стенок.
О строительстве фундамента
Колпаковая печь, порядовка которой представлена в статье и должна быть вами изучена перед началом работ, предусматривает наличие фундамента. Его следует установить на твердую поверхность. Вес сооружения будет солидным, поэтому к строительству фундамента необходимо подойти со всей серьезностью. Он должен быть заложен еще при строительстве дома.
Его ширина должна оказаться больше размера отопительной конструкции на 10 см по периметру. Встраивать печь в уже готовый дом будет достаточно сложно, поэтому при таких условиях необходимо обратиться к профессионалам. Если вас заинтересовали колпаковые печи Кузнецова, порядовка своими руками вами вполне может быть выложена, однако предварительно необходимо заняться основанием, которое при наличии готовой постройки не следует связывать с главным фундаментом. В этом случае конструкцию может повести в сторону.
Особенности обогрева на базе печки
Схемы подключения теплообменника
Печки для бани
Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара. Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.
Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить. Место установки можно определить, изучив чертежи печей.
Помимо готовых модификаций банных печей И.В. Кузнецов дает рекомендации по их правильной установке, по планировке помещений с целью выбора оптимального варианта. Также есть возможность выбора, среди разработок имеются как малые печи для протапливания небольших бань, так и более серьезные модели с большими баками для нагрева воды.
Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки
Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.
Колпаковая печь Кузнецова
Самые популярные проекты печей:
Варочные (используются для выпечки и приготовления еды).
Хлебные (могут совмещаться с варочными).
Для отопления домов.
Банные.
Уличные (предназначены для гриля, барбекю или для создания большой кухни).
Каминного типа (для создания дизайна интерьера и частичного отопления помещений).
На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.
Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.
Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции — нижнюю часть и топку. Также он разделяет газы на горячие и холодные.
Хлебная колпаковая печь Кузнецова
КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров. При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.
Преимущества колпаковых печей
- Равномерное прогревание печи и теплоотдача.
- Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
- Горят без сажи и дымообразования.
- Редко нуждаются в чистке (раз в несколько лет).
- Имеют низкий уровень теплопотери.
- Высокая степень экономичности.
- Устойчивость к появлению трещин.
- Возможность совершенствования дизайна.
- Имеют максимальную температуру сгорания топлива.
- Возможность топки различными видами твёрдого топлива.
- Сильная тяга даже при дымоходе небольшого размера.
Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.
Особенности эксплуатации печи
Первое — это автоматический режим горения топлива.
В обычной печи при растопке поддувало рекомендуется открыть на максимальную ширину, чтобы создать большую тягу в печи. Затем, по мере усиления огня в топке, дверцу постепенно прикрывают, чтобы температура пламени несколько снизилась, а тепло в большей степени передавалось в помещение.
В колпаковых печах манипуляции дверцами и печными задвижками не имеют смысла. Интенсивность горения регулируется соотношением объёма колпаков и топочной камеры. Это происходит автоматически, нужно лишь разжечь огонь и заложить необходимое количество дров или другого топлива.
Второе, что приятно поражает — это отсутствие необходимости ежедневных чисток зольника.
Любой горючий материал сгорает в печи полностью, без твёрдого остатка. Сажа на стенках печи почти не образуется: в результате пиролиза происходит окисление углерода до состояния угарного (и частично углекислого) газа.
Дымоходная задвижка, прикрытая неплотно, не приведёт к выхолаживанию печи: горячие газы будут находиться в куполе до тех пор, пока не отдадут всю тепловую энергию кирпичам.
В летнем режиме печь Кузнецова из отопительно-варочной превращается просто в варочную. Для этого достаточно открыть специальную задвижку (её так и называют — задвижка летнего хода), после чего дымовые газы будут поступать в дымоход напрямую, минуя колпаки. Нагреву, соответственно, будет подвергаться только варочная плита.
Температуру внутри варочной камеры можно регулировать задвижкой, установленной на отходящем от неё вытяжном канале. Закрыв задвижку и дверцу камеры, её легко можно превратить в духовку. Для удобства пользования в стенках можно зафиксировать полочки для противня.
Если нужно быстро прогреть помещение или обсушиться, дверцу варочной камеры открывают. При этом температура на конфорках остаётся достаточно высокой для приготовления пищи.
Необходимые материалы и инструменты
Отопительно-варочная печь Кузнецова предусматривает наличие следующих материалов, чтобы полностью обеспечить проект:
- кирпич для печи (красный, огнеупорный);
- колосниковая решетка;
- дверца для печной, варочной топки и поддувала;
- панель для варки;
- «летняя», топочная и задвижка для дымоходной трубы;
- металлический уголок и полоска;
- лист металла, керамическая плита или любой другой имеющийся материал с огнеупорными свойствами.
На одних материалах двухколпаковая печь не построится, поэтому стоит заблаговременно позаботиться о наличии строительного инвентаря. Список необходимого оборудования может меняться в зависимости от желаемой постройки и дополнительных требований заказчика. В работе также не обойтись без следующих инструментов:
- кельма;
- шпатели;
- миксерная насадка для раствора;
- строительный уровень;
- болгарка;
- перфоратор;
- отвес;
- посуда для замеса раствора.
Подготовка к работе
До того как соорудить печи Кузнецова своими руками, внимательно изучается схема постройки, уточняются все спорные моменты кладки. На начальном этапе необходимо заложить мощный фундамент, чтобы конструкция выстояла перед всеми внешними факторами в будущем. Важные советы на подготовительной части работы:
- Очаг и колпак совмещаются сухим швом, чтобы потоки воздуха правильно циркулировали в процессе топки печи.
- Камин не должен содержать над камерой топки катализатор, выполненный из огнеупорного кирпича в виде решетки.
- Топочная часть и колпак не объединяются по причине того, что процесс сгорания дров должен осуществляться в определенном объеме для создания максимальных показателей температуры.
- Если помещение имеет деревянные стены, конструкция печи заблаговременно ограждается специальными металлическими пластинами.
Чертежи и схемы
Купольные кузнецовские печи не так просты в изготовлении, как кажется вначале. Если порядовка закладки нарушается, раствор приготовится не той консистенции и состава, который требуется, конечный итог выйдет неутешительным. Перед установкой правильно подбирается схема постройки, подробно изучаются чертежи и только потом ведется работа.
Как сделать основание постройки?
Дровяная кирпичная печь строится с закладки фундамента, который будет основой будущей конструкции. Инструкция по работе:
- Выкапывается яма прямоугольной формы глубиной около 1 метра.
- Днище посыпается песком толщиной в 15 см и утрамбовывается на протяжении нескольких дней.
- Формируется опалубка из древесных досок.
- К работе подключают прут из металла для армирования бетонного слоя.
- Не спеша заливается бетон, в процессе удаляются лишние пузырьки воздуха. Кирпичное основание должно быть в форме гладкой ровной плитки.
- Фундамент сохнет на протяжении нескольких недель, после чего начинается кладка.
Основная работа
Порядовка кузнецовки осуществляется следующим образом:
- Выкладывается слой из 20 кирпичей максимально ровно, так как это основа всей конструкции.
- Создается основа камеры поддувала и нижнего колпака.
- Закладывается кирпичный слой по стандартному принципу.
- Выкладываются стенки частично из шамотного кирпича, создаются боковые стенки топочного участка.
- Порядовка подразумевает создание топливной камеры.
- Происходит процесс установки дверцы для камеры сгорания.
- Следующий ряд подразумевает стандартный принцип укладки.
- Выкладка огнеупорным и красным кирпичом согласно схеме.
- На этом уровне формируется очаг и проход для сгорания конечных продуктов, накладывается асбестовая полоска.
- Этап включает создание выемок для плиты и продолжается закладка по принципу предыдущих рядов, прокладывается асбестовая бечевка.
https://youtube.com/watch?v=vXFx1VcDXKQ
Всего в процессе присутствует более 30 этапов, каждый из которых требует повышенной внимательности к деталям. Все действия осуществляются согласно схемам плана, утвержденным до начала проведения работ. Проекты завершаются формированием дымохода, в особых случаях приходится обращаться за дополнительными услугами кровельщиков.
Второе: тепловая нагрузка
На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

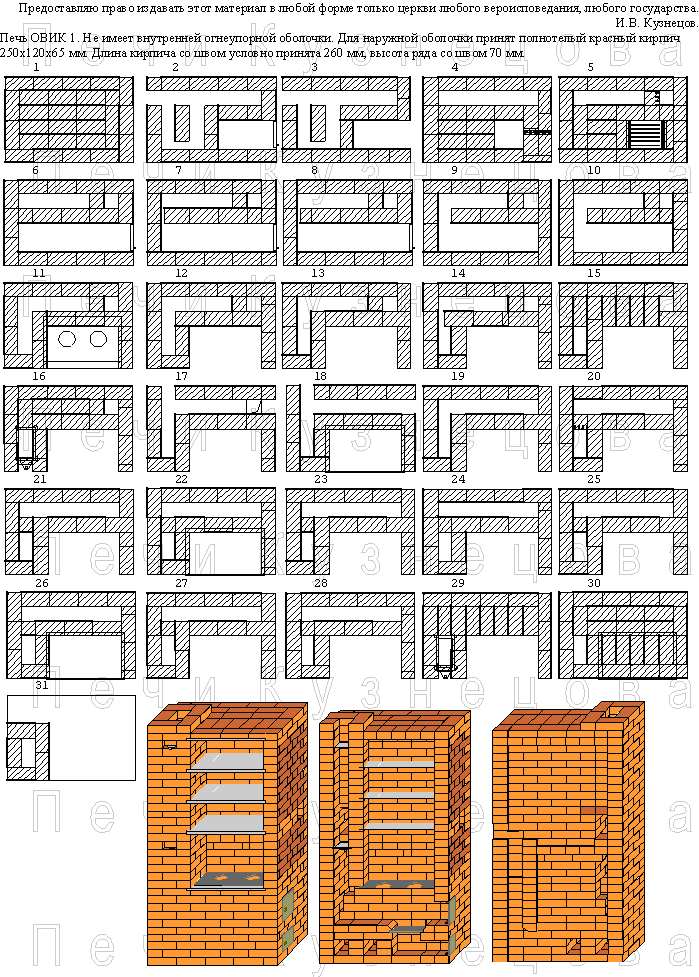

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной, отопительно-варочной, двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.
Порядовки некоторых печей Кузнецова
С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.
Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.
Расчёт печи Кузнецова
«Кузнецовка» — очень сложный отопительный прибор и попытки рассчитать его и спроектировать самостоятельно ни к чему хорошему не приведут. Следует просто выбрать из всех имеющихся вариантов наиболее подходящий для себя — автор из своих наработок тайны не делает. Если в характеристиках понравившейся модели не указана мощность теплоотдачи, её можно рассчитать приблизительно: печь, которая топится два раза в сутки, каждый кв. м её поверхности отдаёт примерно 500 Вт тепла.
Печь ОВИК-9, порядок изготовления которой мы будем рассматривать, при размерах 1015х630х2100 мм обладает мощностью теплоотдачи в размере 3,6 кВт.
Модель ОВИК-9: общий вид
Отопительно-варочные колпаковые печи
Главное их достоинство – совмещение в одной приборе функций варочной печи и отопителя помещения. Благодаря тому, что наиболее разогретая зона расположена внутри печи готовить на ней комфортно. Не ощущается чрезмерного жара от стенок. Не происходит перегрева верхней части печи и создания под потолком зоны повышенной температуры. Конвекция воздуха в помещении происходит равномерно.
Хозяйки смогут оценить достоинство печи Кузнецова не только пользуясь плитой, но и духовкой. В ней никогда не произойдет обугливания блюда, так как температура в верхнем колпаке печи никогда не поднимается выше 400 ° С , даже при самой интенсивной топке. Обычно она держится на уровне 200 — 250 °С . Постоянная конвекция печных газов внутри колпака равномерно разогревает духовку со всех сторон, не перегревая одну из стенок или дно.
Порядовка отопительно-варочной печи:
Колпаковая печь Кузнецова: основные функции
Большая часть территории России находится в климатических условиях, где земледелие и выращивание разнообразных фруктовых, ягодных и овощных культур представляет собой достаточно рискованное занятие. Поэтому владельца дачных участков вынуждены прибегать к дополнительным мерам, которые могут обеспечить их растениям хотя бы необходимый минимум тепла и света, достаточный для выживания и образования плодов. Так, многие уже ранней весной высаживают дома в ящиках рассаду. Затем в течение нескольких недель садоводы и огородники выжидают, когда, наконец, установятся достаточно высокие среднесуточные температуры и почва прогреется достаточно для того, чтобы растение выдержало нахождение в ней. Только после этого уже подросшую рассаду можно будет перенести из ящиков на подоконнике в открытый грунт, где она, согреваемая естественным теплом солнца, сможет набрать силу и принести желаемые плоды.
Колпаковая печь Кузнецова.
Схема движения газов в печи: а – многооборотная; б – однооборотная с одним опускным каналом; в – однооборотная с тремя опускными каналами; г – бесканальная.
Это, однако, не единственный способ “перехитрить” суровые климатические условия, в которых проживает большая часть российских садоводов и огородников. Другим популярным способом обеспечить растениям необходимую для роста и созревания температуру является устройство теплиц – специальных конструкций, которые способны создавать для них комфортные температурные условия. Большая часть таких конструкций, имеющихся сегодня в садах и огородах, использует энергию естественного солнечного освещения, которая проникает сквозь прозрачные стенки и потолок теплицы и в течение дня аккумулируется под ее поверхностями, обеспечивая внутри помещения более высокую температуру по сравнению с открытым грунтом. Однако, применив дополнительные источники обогрева теплицы, можно добиться гораздо большего эффекта от ее использования, включая круглогодичное выращивание фруктовых, ягодных и овощных культур.
Одним из наиболее популярных источников дополнительного обогрева на сегодняшний день являются так называемые колпаковые печи. Садоводы и огородники применяют несколько различных вариантов конструкций такого источника тепла, однако большей популярностью пользуется печь, изобретенная российским специалистом Игорем Кузнецовым. Разработанная им технология устройства печи может быть применена с различными целями: существуют варочные печи Кузнецова, хлебные печи, изготовленные с использованием его идей, и другие варианты этой конструкции. Колпаковая печь Кузнецова, предназначенная для обогрева теплиц, имеет свои существенные особенности.
О недостатках и достоинствах кирпича
Кирпичная печь – сложное тяжелое сооружение, требующее под себя отдельного фундамента и производства в доме капитальных строительных работ. Встроить водяной контур в кирпичную печь гораздо сложнее, чем в стальную, см. далее. Но в то же время:
- Кирпичная печь поддерживает в доме оптимальную влажность: поглощает избыток паров воды из прохладного воздуха и отдает их при нагреве во время топки.
- Она же устанавливает в помещении оптимальное для здоровья температурное поле: от стен к центру все теплее.
- Сокращает теплопотери дома: потоки нагретого печью воздуха создают перед окнами нисходящую тепловую завесу, много более эффективную, чем восходящая от регистров (батарей отопления) под окнами.
- Выравнивает микроклимат в доме: летом поглощает некоторую часть избыточного тепла и через фундамент отводит его в грунт. Зимой таким же образом немного подогревает дом.
- По причине в пред. пункте стабилизирует осадку здания, делает его более надежным, устойчивым и долговечным.
Преимущества и недостатки
Преимущества и недостатки печи
Как выложить печь
Процесс выкладывания печей – это очень важный этап всего процесса установки, ведь именно от нее будет зависеть устойчивость и эффективность печи. Кладка проводится в два уровня. На первом вам понадобятся раствор, для которого вам понадобится глина и вода, пластина из стали, кирпичи из огнеупорных материалов.
Процесс кладки на первом уровне состоит из:
- Укладывания слоя альфоли на фундамент.
- Укладывание кирпичей на слой альфоли.
- Укладывания кирпича второго ряда, размещение поддувал и окон очистки.
- Изготовления перегородки для нижнего и верхнего отсека.
- Укладывания кирпичей из огнеупорного материала и установка ряда брусьев.
- Выкладывания каминной топки для шестого ряда.
- Выкладывания дымового отвода в седьмой ряд.
- Выкладывания специального отсека для топки из огнеупорных кирпичей в девятый ряд.
- Выкладывания решеток в двенадцатый ряд.
- Изготовления перекрытия из огнеупорного кирпича, чтобы перекрыть доступы в дымоотвод.
- Закрытия всех трубных ходов с помощью стальных пластин.
После выполнения мероприятий первого уровня, нужно переходить ко второму, здесь вам нужно:
- Выложить крышу печи.
- Перекрыть выходы в дымоходы.
- Установить паросборники.
- Создать вытяжку.
- Установить пластину, которая выполняет функцию заборника и перекрыть ее кирпичами.
- Выложить дымоходы с диаметром одного кирпича.
Применение колпакового метода
Печи камины Кузнецова собираются по определённой методике, которая имеет следующие особенности:
- Все газы и потоки начинают равномерно распределяться за пределами топочной камеры;
- В зависимости от количества установленных колпаков внутри конструкции, тёплый воздух в большей или меньшей степени задерживается во внутренней части агрегата, тем самым осуществляя быстрый, эффективный и равномерный прогрев;
- При установке колпака в непосредственной близости около топочной камеры, при растапливании, горячие пары воздуха моментально попадают вовнутрь и установка, а также помещение прогревается в несколько раз быстрее;
- За счёт наличия колпаков, образуется минимальное количество сажи и другого налёта, что значительно упрощает уход и чистку;
- Теплообменник необходимо устанавливать исключительно за пределами топочной камеры, что позволяет КПД оставаться на самом высоком уровне и не снижаться.
Каминопечь Кузнецова устроена таким образом, в результате чего через специальное отверстие, расположенное в нижней части установки выпускается исключительно холодный воздух, в то время как горячие пары накапливаются в специальных колпаках.
Для того чтобы подробней ознакомиться с готовыми работами каминов и печей, рекомендуем просмотреть фото расположенные в этой статье.
Преимущества и недостатки печи
Преимущества:
-
- высокий показатель коэффициента полезного действия 75-85% (КПД);
- топливо сгорает при высоких температурах;
- печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
- несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
- долговечность эксплуатации печи;
- эстетичный, оригинальный внешний вид;
- высокая эффективность, многофункциональность;
- экономичность;
- длительное сохранение тепла;
- форма и дизайн печей могут варьироваться в зависимости от назначения;
при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.
Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;
совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

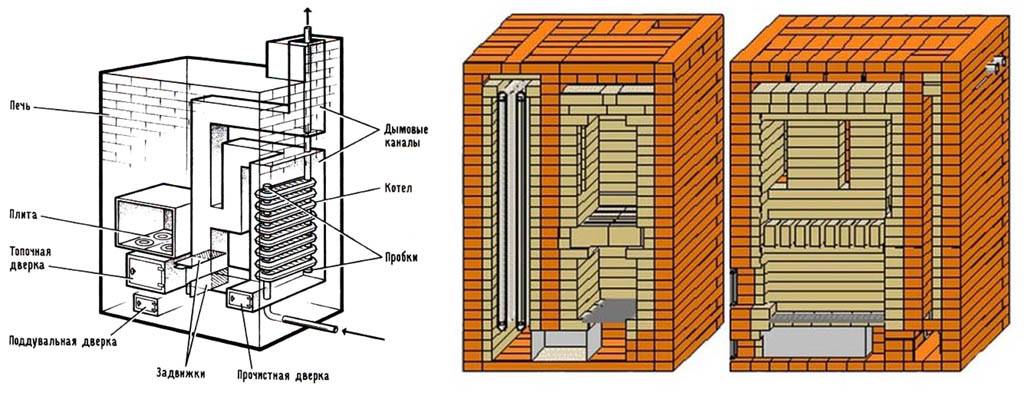

Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;
- конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.
И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;
самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.
Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».
-
Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.
Что можно сказать о недостатках печи.
В техническом отношении их нет, но кое-что учитывать все же нужно.
Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.
Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.
Как выбрать проект? Порядовка
Особенности порядовки
Печи колпакового типа выкладываются с учетом наличия канала, который располагается между первым и вторым ярусом. Этот узел должен обустраиваться в четверть кирпича, тогда удастся увеличить длину топки. Верхнее перекрытие колпаков делается на 17-м или 18-м ряду. Два прохода оставляются на 21-м ярусе, они должны быть вдоль боковых внутренних стенок. Боковые стены должны быть выложены кирпичом, укладываемым на ложок. Двигаться необходимо справа налево. Это позволит видеть кирпичи: два – справа, четыре – впереди и сзади, три – слева.
На втором ряду будет располагаться поддувало и дверки для чистки. Печь имеет удобную конструкцию во внутренней части, благодаря этому можно установить ее в любое место, однако дверки должны располагаться под топкой. Что касается третьего ряда, то он укладывается по такому же принципу. Когда выполняется колпаковая печь своими руками, порядовка вами должна быть учтена. В четвертом ряду она должна предполагать уменьшение отверстия, для того чтобы обеспечить падение остатков сгоревшего топлива. В ширину сужение должно быть равно 1,5 кирпича.
В дальнем углу должна находиться перегородка, которая будет соединять нижний и верхний уровни по типу трубы. Следующий ряд укладывается по той же технологии, однако для ободка нужно применить огнеупорный кирпич. Сверху выкладывается колосник. Шестой ряд станет первым рядом будущей топки. Дымоход будет выходить из неё, направляясь в другое отделение. В следующем ряду необходимо действовать почти так же, тогда как в восьмом топка накрывается обычным кирпичом, а изнутри выкладывается огнеупорными изделиями.
В десятом ряду используются целые кирпичи, которые лягут в основу внутренней части топки. Решетка из огнеупорных изделий выкладывается на 11-м ряду. Когда вами выстраивается колпаковая печь для отопления дома, в 12-м и 13-м рядах необходимо убрать решетку, в этом месте появятся два дымохода. В следующем ряду дымоход перекрывается, чтобы сделать его отделением для воздуха. Можно применить при этом стальную пластину, тогда как кирпич пойдёт на перекрытие нижнего сборника дыма.
