Как сделать монтаж вентилируемого фасада каркасного дома из композитных панелей, керамогранита, сайдинга: Обзор

Керамогранит для фасада

Монтаж вентилируемых фасадов с плитами из керамогранита

Перед началом работ производят разметку стены. В местах расположения кронштейнов наносят метки и сверлят отверстия. Диаметр и длинна бура, которым производят сверление, должны соответствовать размеру анкерного дюбеля. После крепления кронштейнов приступают к монтажу утеплителя. Он должен непрерывным слоем покрывать всю поверхность стены и быть надежно закреплен на ней. Для этого используют рондоли. Они представляют собой пластиковый дюбель со шляпкой большого диаметра. При монтаже рондолей утеплитель покрывают пароизоляционной мембраной и производят крепление сквозь нее. Таким образом, мембрана надежно держится на утеплителе.

В состав конструкции вентфасадов входят металлические профиля, которые необходимо закрепить на кронштейнах и при этом с помощью них создать одну плоскость. Для этого закрепляют первый профиль у угла здания и второй у противоположного. При монтаже профилей контролируют вертикаль с помощью уровня. Для того чтобы создать единую плоскость между профилями натягивают капроновые нитки расстояние между ними должно быть не более одного метра. После этого приступают к монтажу следующих профилей, которые крепят на кронштейнах с помощью вытяжных заклепок.

Совет от «фасадца»

Примечание — в целях экономии допускается применение шурупов, но такой тип крепежа не рекомендуется, так как винтовое крепление со временем выкручивается под воздействием акустических эффектов.

По технологии монтажа керамогранитных панелей следует применить специальные кляммеры, которые предназначены для крепления плит на каркасе и входят в комплектацию фасадной системы. Такая комплектация позволяет собрать вентилируемый фасад очень быстро и качественно. Клямеры крепят к каркасу с помощью заклепок. Перед началом крепления этих элементов можно натянуть нитку вдоль каркаса, которая будет определять расположение нижних кляммеров.

Стоит отметить, что комплектация фасадных систем включает в себя несколько разновидностей кляммеров.

В ее состав входят кляммеры, которые располагаются снизу плиты, сбоку и сверху. После монтажа нижних креплений устанавливают первую плиту у угла и закрепляют ее боковым кляммером. Так осуществляют монтаж всего нижнего ряда фасадных плит. После этого крепят верхние кляммеры, которые являются нижними для второго ряда плит и повторяют действия описанные выше. Если все сделать согласно этой инструкции в вашем доме будет тепло, а фасадная система прослужит много лет.

https://youtube.com/watch?v=-DOMOPYF5Yc

Монтаж вентилируемых фасадов

Производители и продукция

Технология крепления

Нет смысла расписывать все «тонкости» такой работы по двум причинам. Во-первых, речь идет о сэндвич-панелях ВООБЩЕ, а они бывают разных видов. Во-вторых, к своей продукции Изготовители прикладывают сопроводительную документацию с рекомендациями (инструкция, руководство), в которой полностью отражена вся специфика монтажа именно ЭТИХ изделий. К примеру, нужен ли между направляющими и панелями утеплитель, и если да, то какой? Чтобы у читателя не возникло путаницы в данном вопросе, отметим лишь основные моменты, которыми характеризуется возведение каркасных панельных домов.

Сортировка образцов

Кстати, именно об этом часто или забывают, или пренебрегают данным этапом. Ведь сэндвич-панели, как правило, закупаются разных размеров (по проекту, чертежу), так как любое строение имеет свои особенности. Именно для того, чтобы минимизировать работы по их резке (а значит, снизить количество отходов), и подбираются соответствующие габариты образцов.

Установка опорных элементов для нижнего ряда

Их крепление производится к цоколю строения, по его периметру. В качестве таких направляющих используются металлопрофиль, уголок (толщиной от 1 мм), в некоторых случаях – деревянные рейки (брус). Интервал между крепежными элементами выбирается произвольно (как правило, около полуметра). Главное, чтобы фиксация опоры была надежной.

Нужно обеспечить ее горизонтальность, иначе вся панельная «сборка» пойдет с перекосом. Поэтому строительный уровень здесь – главный «помощник». Если необходимо, то верх цоколя предварительно обрабатывается герметиком, или между ним и направляющей укладывается уплотнитель.

Монтаж горизонтальный

Из названия понятно, что сначала, начиная с угла, выкладывается нижний ряд, а потом, друг за другом – все остальные. При этом необходимо выдерживать рекомендованную ширину стыка (с учетом температурной деформации). Панели при таком способу устанавливаются ПАЗОМ ВНИЗ. Зачем, понятно – этим обеспечивается дополнительное предохранение от попадания жидкости внутрь сэндвича.

Монтаж вертикальный

Отличается тем, что после установки нижнего яруса возводятся ряды вертикальные. Да и ориентация меняется, так как их форма – прямоугольник.

Монтаж на кровле

Данный вид работ во многом определяется крутизной скатов. При угле более 150 рекомендуется устанавливать дополнительные упоры, предохраняющие панели от сползания со стропильной системы. Направление укладки – от ее края вверх, к коньковому пролету.

Заключительный этап – установка доборных элементов.

Несколько замечаний

• В статье даны общие рекомендации. Поэтому при монтаже определенного типа сэндвич панелей нужно руководствоваться инструкцией Производителя.
• «Стыковка» образцов производится при помощи специальных приспособлений (прижимные устройства). Методика типа «давайте постучим» в этом случае может привести к повреждению сэндвича.
• Если работа выполняется силами наемных специалистов, то не стоит слишком уж полагаться на их порядочность, даже если кто-то и отзывался об этих людях хорошо. Дело в том, что нередко их «огрехи» проявляются только спустя некоторое время. А они могут быть, так как делать для кого-то – это не одно и то же, что для себя. Наемные мастера «зарабатывают», в первую очередь, на скорости выполнения монтажа, а качество, к сожалению, отходит на второй план. С этой точки зрения нужно самому полностью разобраться со всеми нюансами данной работы и осуществлять контроль на всех без исключения этапах – так надежнее.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Что это такое?

Размеры изделий

Плакат с размерами

В данном разделе показаны все самые востребованные типовые решения для систем Навесного Вентилируемого Фасада, такие как: Керамогранит, Композитные панели, Натуральный камень, Фиброцементные плиты. Альбомы представлены в двух исполнениях: 1. PDF- для просмотра и работы представителям заказчика, застройщика, подрядчика, технадзора и самих монтажных (строительных) бригад. Данный вид файла меньше занимает места на диске, читается всеми распространенными браузерами и программами просмотра, удобен для печати. 2. AutoCAD- для работы проектировщиков. Узко направленный формат для проектировщиков, удобен тем, что готовые узлы можно копировать в создаваемые проекты, такие как Рабочий чертеж и КМД (комплект деталировочных чертежей на металлические конструкции). В каждом альбоме наряду с решениями типовых глухих участков стен также прописываются все возможные примыкания системы Навесного Вентилируемого Фасада к другим участкам фасада, а именно: — Примыкание к цоколю; — Угловой элемент здания; — Примыкание к отливу; — Боковое примыкание к окну; — Примыкание к верхнему откосу окна; — Примыканиме к парапету.

Алюминиевая подсистема Sirius (для всех видов облицовки) рассмотрена в 3х вариантах исполнения

1. SL- начальная, для небольшой высотности зданий с ограниченной нагрузкой облицовочного материала (область применения можно увидеть в «Экспертном заключении по несущей способности ЦНИИПСК им. Мельникова, В.Ф. Беляев»). Основана на L- кронштейнах и Т-профиле.
2. SP- для высотных зданий в высокой ветровой зоне (область применения можно увидеть в «Экспертном заключении по несущей способности ЦНИИПСК им. Мельникова, В.Ф. Беляев»). Основана на П- кронштейнах и П-профилях.
3. SH- для систем крепления только в межэтажные перекрытия (слабая несущая способность блоков межэтажного заполнения). Основана на П усиленных — кронштейнах и П-профилях.

Стальная подсистема PRIMET (ПРИМЕТ, ПРАЙМЕТ) для Керамогранита и Фиброцемента расмотрена в 2х вариантах

1. Вертикально-горизонтальная система. Самая востребованная в данный момент на российском рынке система. Лучшее соотношение цены и качества. Применяется на всех типах зданий и сооружений как малоэтажных так и высотных (область применения можно увидеть в «Экспертном заключении по несущей способности ЦНИИПСК им. Мельникова, В.Ф. Беляев»). По своей сути является жесткой клеткой обвязывающей здание по всему фасаду. Основана на горизонтальном уголковом профиле и вертикальном шляпном.
2. Межэтажная система. Усиленный вертикальный профиль опирается на кронштейны крепящиеся только в диски межэтажных перекрытий.

Также отдельно стоит отметить Альбом Технических решений (АТР) от крупнейшего Российского производителя Фиброцементных плит- компании Латонит. Дело в том, что в АТР компаний производителей самих подсистем 80% внимания уделяется самим подсистемам и соответственно некоторые вопросы по фиброцементным плитам не раскрыты в полном объеме. В АТР Латонит полностью раскрыты такие вопросы как: минимальные- максимальные расстояния между креплениями плиты, от края плиты, возможность крепления саморезами, очередность крепления, приспособления для центрирования втулок, способы сверления плиты, раскладка плит, крепление резиновой ленты EPDM и т.д.

Подсистемы для вентилируемых фасадов «Standart» 2015-2020 «НВФ Стандарт»

Керамогранит для фасада

Утепление фасада

После закрепления всех кронштейнов выполняется утепление здания. В качестве материала, изолирующего холод, используется минеральная вата или пенопласт. Укладка плит производится до монтажа опорного профиля. В местах, соответствующих расположению кронштейнов, делается разрез, и утеплитель надевается на выступающую часть. Фиксация минеральной ваты выполняется дюбелями-грибками, а пенопласт клеится к стенам. Для крепежа просверливают отверстия, чтобы вата не наматывалась на инструмент, вставляется трубка из металла, немного превышающая диаметр сверла.

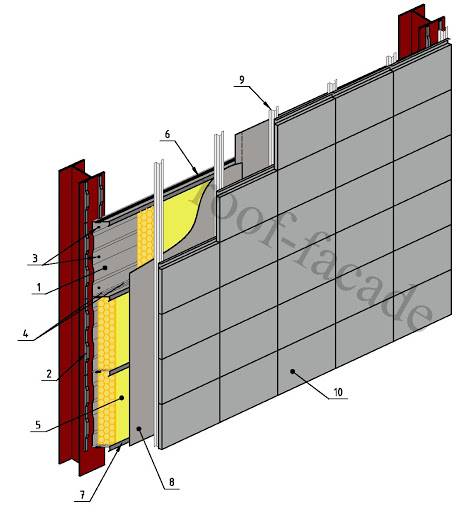

Схема монтажа

Покрыв всю площадь утеплительными плитами, приступают к установке ветробарьера из специальной мембраны. Она защитит теплоизоляцию от влаги и повысит герметичность облицовки.

Технология отделки фасада

Вентилируемый фасад минусы. Достоинства и недостатки вентилируемых фасадов

В последнее время вентилируемые
фасады пользуются огромной популярностью.
Это неудивительно, потому что с их
помощью можно не только придать зданию
современный и эстетичный вид, но и
значительно улучшить его теплоизоляционные
свойства. Но прежде чем отдавать свой
выбор в пользувентилируемых
фасадов, необходимо учесть все достоинства
и недостатки этого строительного
материала. Ведь полученный результат
какого-либо мероприятия могут полностью
устраивать в одном случае и быть абсолютно
неприемлемыми в другом. Поэтому рассмотрим
все достоинства и недостатки вентилируемых
фасадов.

Главными достоинствами
вентилируемых фасадов являются:

1.
Отсутствие необходимости в специальной
подготовке стен к установке
вентилируемогофасада.

2. При помощи
вентфасадов можно сделать здание более
теплым, не увеличивая при этом чрезмерно
толщину стен

3. Вентилируемые фасады
создают естественную вентиляцию, что
позволяет теплоизоляционным материалам
дольше сохранять свои свойства, а
владельцам домов – экономить на
дополнительном отоплении

4 Вентфасады изготавливаются
из трудновоспламеняемых и несгораемых
материалов, благодаря чему они делают
здание менее уязвимым к пожарам.

5.Вентилируемые
фасады долговечны.

Длительный
безремонтный срок службы (не менее 50
лет).

6. Лучшая
защита от воздействия агрессивных
факторов, разрушающих несущие конструкции;
предотвращение коррозии.

7.Экономия
энергии.
Энергозатраты жилого дома с установленной
системой ВФ на 30%
ниже.

Но, к сожалению, любой товар или услуга
обладает как достоинствами, так и
недостатками.

1. Высокая цена.
Стандартный фасад, конечно, дешевле. С
другой стороны, вентилируемый фасад не
требует ежегодного подновления и
очистки, так как не накапливает грязь
и не теряет ни цвет, ни прочность и
фактически окупается за 5-6 лет.

2.
Вентилируемые фасады подходят не для
всех архитектурных решений (они не
подходят для зданий сложных геометрических
форм).

3. Все преимущества
вентилируемого фасада гарантированы
только в том случае, если работу проводят
высокопрофессиональные строители и
монтажники.

На что обращать внимание выбирая панели

Чтобы ответить на этот вопрос нужно начинать с самой элементарной характеристики – размера плитки. Он должен быть кратным площади фасада здания, причем должны учитываться и швы между отдельными элементами с учетом температурных колебаний. Выбор вспомогательных деталей также осуществляют, помня об этом параметре.

При этом стоит помнить, что есть различия и по калибрам. Так керамогранит 600x600 мм может иметь реальные размеры от 592 до 605 мм. Но если все же при монтаже возникают какие-либо отклонения, то нужно иметь определенный запас, чтобы их компенсировать.

Нельзя забывать и о деталях для крепления плитки. Выбрав правильный способ ее монтажа можно сэкономить средства, например, установив фасад из керамогранита только выше цоколя.

Виды креплений

Существует два вида крепления таких конструкций:

1. Скрытый;
2. Открытый.

Первый будет стоить дороже, поэтому его выполняют на более низком уровне, а на всей остальной площади – открытый. Это позволяет уменьшить общую стоимость монтажа.

Материал крепежных деталей выбирают с учетом устойчивости к агрессивному воздействию окружающей среды. Обычно используют нержавейку или алюминий, как менее подверженные коррозии. Неотъемлемой частью вентилируемого фасада служит изоляция. В ее качестве должны использоваться материалы, рассчитанные на применение в уличных условиях.

Конструкция подсистемы фиброцемент

Что такое вентилируемый фасад?

Вентилируемые фасады играют большую роль в сохранении долговечности и надежности здания. Дело в том, что именно благодаря их устройству стены не теряют возможность свободного парообмена. Если говорить проще, они дышат. Это позволяет избежать скопления влаги, которое приводит к разрушению строения, а также появления плесени и грибка. Образуется «подушка», которая оберегает здание от сезонных колебаний температур и создает более комфортную среду для жизни внутри помещения.

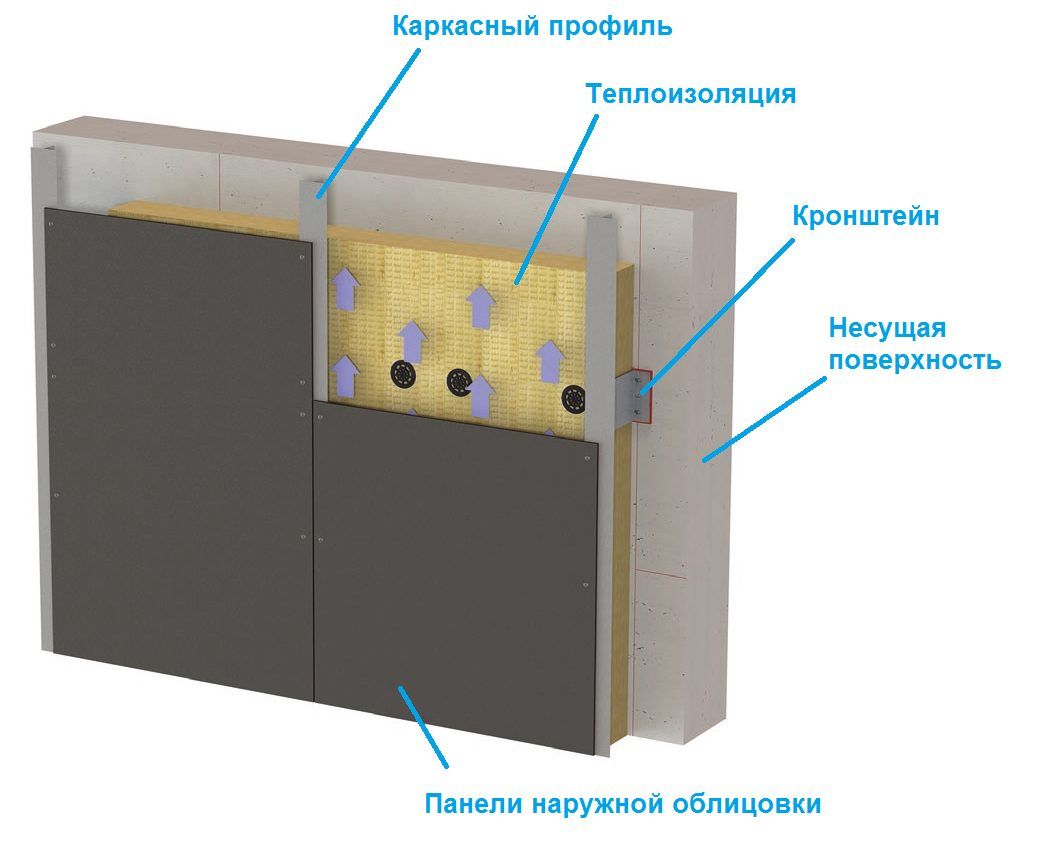

Что же собой представляет такая конструкция? Вентфасад – это внешняя облицовка частного или многоэтажного дома, которая имеет технический зазор между основанием (утеплителем) и отделочным материалом. Дополнительно в лицевой части есть отверстия, которые обеспечивают свободный поток воздуха.

Чтобы устроить вентилируемый фасад своими руками для коттеджа или дома, не нужно обладать особыми навыками и использовать сложное оборудование. А вот работы с промышленными, складскими или высотными жилыми строениями нуждаются в специальных согласованиях и расчетах в зависимости от специфики объекта.

Что использовать в качестве утеплителя

Самыми простыми и распространенными вариантами является минеральная вата и пенопласт.

Минеральная вата отличается хорошей теплоизоляцией, с ней просто работать, а монтаж такого утеплителя не займет много времени.

Среди недостатков:

•  Минеральная вата поглощает влагу и напитывается ею. Так что утеплитель теряет свойства, и эффективность теплоизоляции ухудшается.
•  Работать с минватой нужно только в перчатках и респираторе, в противном случае мелкие частицы утеплителя будут раздражать кожу и дыхательные пути.
•  Если утеплитель напитался влагой, то он долго просыхает, а его вес увеличивается. В некоторых случаях замена утеплителя – единственно возможное решение.

Пенопласт пользуется большой популярностью среди строителей. Он отличается небольшим весом, простотой раскройки и простотой монтажа. Вместе с хорошей теплоизоляцией и влагостойкостью материал является популярным утеплителем.

К недостаткам пенопласта относится его горючесть и то, что при горении материал выделяет токсичные и опасные для человека вещества.

Пенополистирол используют для утепления цоколя, выбор обуславливается плотностью и прочностью материала.

Виды панели

Алюминиевые (изготовитель – «Алкотек»)

Изготовленные Alcotek алюминиевые композиты подходят для вентфасадов, облицовочных работ, отделки комнат, а также при строительстве рекламных объектов. Пластины производят из двух алюминиевых листов, между которыми располагают наполнитель гомогенного типа. Он является полимерной композицией, в которую входят минералы, антипирены. Особый вид состава с клеящими компонентами получает прочную адгезию листов и наполнителя.

Изготавливаются плит шириной 1220, 1500 мм, толщиной 3–4 мм. Алюминиевые плиты имеют толщину 0,3–0,5 мм. Алюминиевые материалы имеют длину от 2100 до 8000 мм, это позволяет подобрать подходящие по замерам строений изделия.

Плиты из алюминия имеют высокую прочность, успешно противостоят ветрам, не происходит расслойки, коробления в период эксплуатации. Этот фактор важен, особенно для высотных построек. Алюминиевые плиты очень пластичны из-за холодного вальцевания. Это плюс отсутствие дополнительных пазов позволяет отделочные работы для фасадов любой формы. Даже для овальных, цилиндрических, криволинейных конструкций материал является подходящим. Листы не теряют первоначальной формы и окраски и могут использоваться длительный период. Расслойки не происходит даже в зонах сгибов в ходе монтажных работ и всего срока службы.

С тыльной стороны данные материалы покрыты специальным составом, предотвращающим развитие коррозии. Адгезия высокой степени между слоями, стойкость к любым условиям извне дают возможность использовать листы из алюминия при температурных режимах от +80 до -50 градусов.

Стальные (изготовитель «Краспан»)

бПлиты марки «Краспан» из стали многослойны, лицевая часть состоит из листа стали с оцинковкой, сверху защиту обеспечивают нанесением покрытия. Оно основано на полиэстере или поливинилденфториде и иметь различные оттенки.

Середину пластин делают из полимерного материала, он не является токсичным, а также не склонен к горению. Тыльная сторона состоит из оцинкованной стали. Крепление заклепочным либо кассетным. Панели «Краспан» относятся к категории огнестойких.

Ширина сегментов – 1250 мм, длина – от 2000 до 4500 мм. Общая толщина – 2 мм (1,4 мм – наполнитель, и по 0,3 мм – листы стали). Монтаж элементов из стали марки «Краспан» выполнен из металла U-образного или L-образного типа, возможно крепление в области перекрытий между этажами. Листы подходят для солнечных сторон строений, сохраняют форму при порывах ветра.

Основные качества и преимущества технологии с керамогранитом

Конструктивные особенности основных узлов

Как самому сделать сэндвич-панели

Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.

Выбор утеплителя и наружного слоя

Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.

Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.

При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу

Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения. Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов

Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:

• двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
• однокомпонентный – затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.

Клей для сборки самодельных панелей должен соответствовать следующим требованиям:

• сохранение качеств на протяжении всего срока эксплуатации;
• влагостойкость;
• экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
• стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.

Этапы сборки сэндвич-панелей своими руками:

1. Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
2. Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
3. Внутренний слой промазать клеем.
4. Наружную облицовку уложить на теплоизоляционный материал.

Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.

При работе следует придерживаться следующих правил:

• время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
• процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
• время выдержки под прессом – около 3 часов;
• к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.

Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

Создание замкового соединения

В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.

Металлический сайдинг принципы установки

Крепление металлических панелей вполне реально проводить самостоятельно, несмотря на то, что материал по сравнению с виниловым достаточно массивный и потребует установки каркаса

Прежде, чем приступать к делу, важно подготовить нужные для работ инструменты, среди которых должны быть ножницы по металлу, отвертка, болгарка и пассатижы. Также потребуется запастись необходимым количеством креплений – дюбелями и анкерами

Начинают процесс установки с проведения замеров и разработки схемы обрешетки

Для создания ее можно использовать как деревянные рейки, так и металлические профили. Обрешетку крепят к основанию дома, соблюдая расстояние между профилями не менее 50 см, для монтажа используют подготовленные крепления. Как вариант можно использовать готовый каркас, который можно будет просто закрепить на фасаде, не утруждая себя монтажом реек по отдельности

Начинают процесс установки с проведения замеров и разработки схемы обрешетки. Для создания ее можно использовать как деревянные рейки, так и металлические профили. Обрешетку крепят к основанию дома, соблюдая расстояние между профилями не менее 50 см, для монтажа используют подготовленные крепления. Как вариант можно использовать готовый каркас, который можно будет просто закрепить на фасаде, не утруждая себя монтажом реек по отдельности.

Следующий этап установки сайдинга из металла – это теплоизоляция фасада. Утеплители (пенополистирол или минеральная вата) крепятся между обрешеткой и основанием с помощью клеевых составов и пластиковых дюбелей с широкими шляпками. Поверх утеплителя монтируют на каркас панели.

Технология отделки фасада

Монтаж

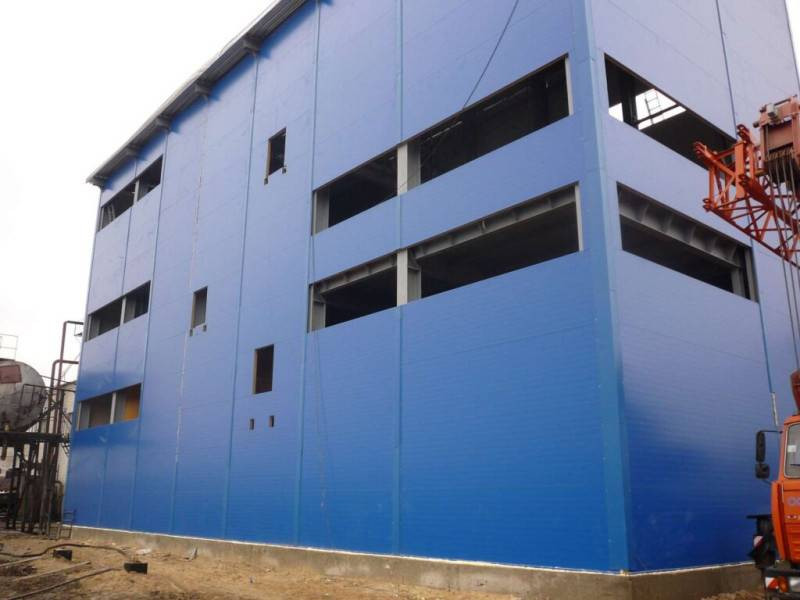

Как собирается фасад из сэндвич-панелей своими руками? Существует ли инструкция или какие-то общие рекомендации? Безусловно.Детали монтажа сильно зависят от того, какое здание возводится; однако некоторые положения будут общими во всех случаях.

• Стандартная ширина заводских фасадных панелей из пенополиуретана в металлическом покрытии — 1 метр. Длина — под заказ вплоть до 12 метров, что позволяет при вертикальном монтаже перекрыть фасад здания невысокой этажности одной панелью.
• Допускается монтаж панелей на деревянный, железобетонный или металлический каркас.
• При вертикальном монтаже панель длиной до 6 метров можно крепить только снизу и сверху к горизонтальным профилям. Связанные между собой, они обеспечат достаточную жесткость стены. При большей длине посередине необходим как минимум один горизонтальный пояс каркаса.
• При горизонтальном монтаже панелей колонны каркаса должны стоять с интервалом не больше тех же 6 метров.

При горизонтальном монтаже точки крепления панелей должны располагаться не реже, чем через каждые 6 метров.

После окончания монтажа швы между панелями запениваются или заполняются минеральной ватой, затем закрываются защитными планками.

Клинкер без затирки

Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)

Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.

Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.

Предлагаем детально рассмотреть таблицу цен:

Калькулятор стоимости фасада из клинкерной плитки:

№ П/П	Наименование	Ед. изм.	Количество на 1 кв.м.	Стоимость единицы руб.	Стоимость 1 кв.м руб.
Несущая система с полимерным покрытием в перекрытия
1	КН1ЦП-200 Кронштейн +полимер	шт	2,2	58,00 руб.	127,60 ?
3	Т4 45 Паронит	шт	2,2	3,91 руб.	8,60 ?
4	ПВ1ЦП-3000 Профиль вертикальный Т-образный 80 Д-3000	шт.	0,10	450,00 руб.	45,00 ?
5	ПУ3ЦП-3000 Профиль угловой Г-образный Д-3000	шт.	0,03	280,00 руб.	8,40 ?
4	ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимер	шт.	0,58	775,50 руб.	449,79 ?
4	ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимер	шт.	1,2	87,00 руб.	104,40 ?
6	ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	3,16	237,93 руб.	751,86 ?
7	ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	0,28	222,48 руб.	62,29 ?
8	ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	0,28	166,95 руб.	46,75 ?
Расчёт подсистемы клинкера (м2)	Итого стоимость подсистемы	1 654,69 руб.

Особенности производства подконструкции

Выбор керамогранита

При выборе керамогранитной плитки следует учитывать такие характеристики, как размер, толщина и плотность

Необходимо правильно выбрать плитку для вентилируемого фасада. Размер плитки должен быть кратным параметру стены, при этом размеры закладываются с учетом швов между плитками и швов для компенсации температурных колебаний.

Не стоит стремиться выбрать плиточки самого маленького размера, поскольку, здание, отделанное керамогранитом с длиной квадрата в 300 мм, выглядит непрезентабельно. Лучше отдавать предпочтение большим плиткам с размерами 600х600, 800х800, 600х1200 мм и так далее.
