Как заделать проход трубы на крыше из профнастила

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

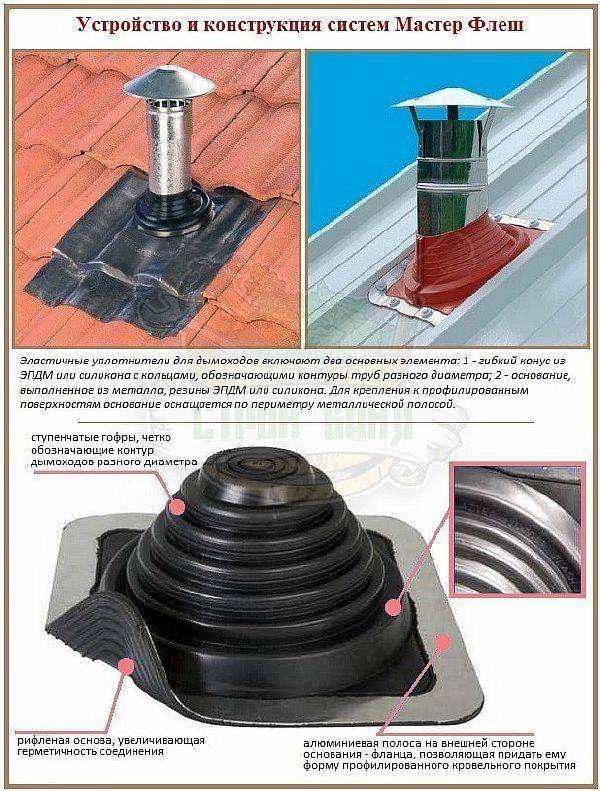

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

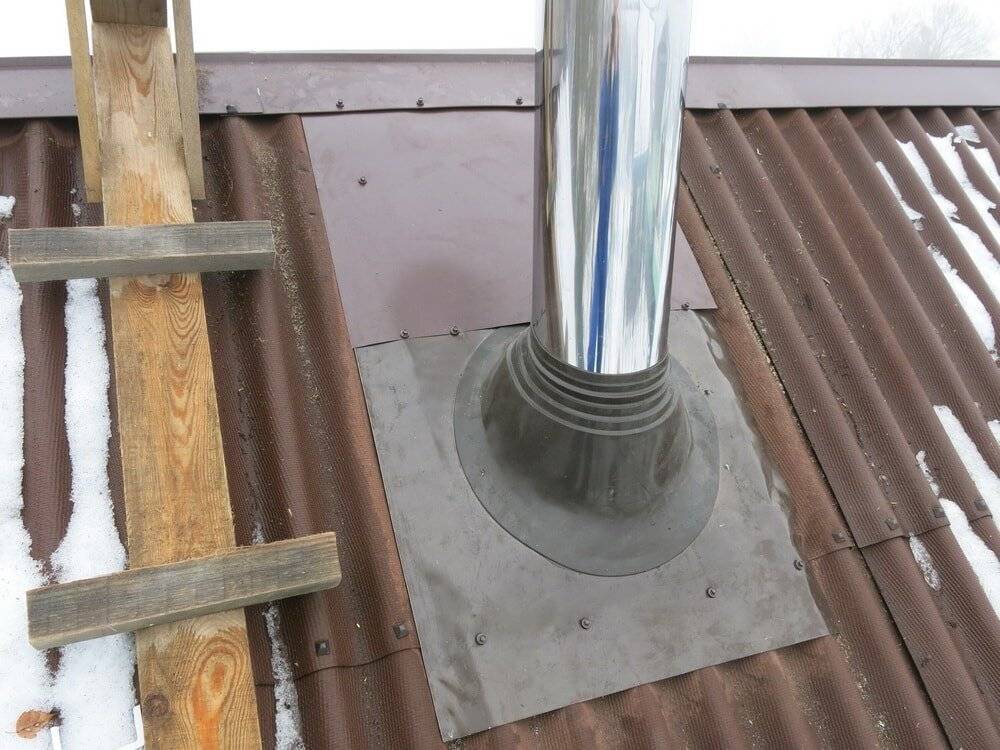

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Чем заделать стык между трубой и крышей

Существует несколько способов заделки щелей в зависимости от типа кровельного материала и величины зазора.

1. Небольшие зазоры можно закрыть силиконовым герметиком. Надо только выбрать такую марку, которая может эксплуатироваться при высоких температурах

Особенно это важно при герметизации зазора вокруг печной трубы

2. На кровле черепичной вокруг трубы устраивается «выдра» из цементно-песчаного раствора:

щель между трубой и кровлей выкладывают подворотничками из стали оцинкованной;
заполняют подготовленный зазор цементно-песчаным раствором так, чтобы вокруг трубы он образовал воротник, выступающий над уровнем кровли. Нижняя расширенная часть воротника должна плотно прилегать к черепице, а верхняя – точно облегать трубу по всему периметру;
для отвода воды на воротнике с коньковой стороны формируется выступ с двумя наклонными плоскостями.

Эту работу надо выполнять со всей тщательностью, иначе конструкция со временем растрескается и даст течь.

Заделка щели между трубой круглого сечения и шифером

Если труба проходит рядом с коньком, то щель заделывается довольно просто:

во время оформления конька стальным листом опускаем один из них до середины диаметра трубы;
прорезаем в листе отверстие под трубу и выполняем отбортовку в два сантиметра высотой (по направлению вверх);
на трубу надеваем кольцо из асбоцемента листового;
для фиксации верхней части кольца вставляем в боковое отверстие в трубе штырек;
нижнюю часть кольца при помощи клина устанавливаем в положение, параллельное скату;
замазываем стык раствором, приготовленным из смеси цемента и асбеста распушенного (1:2).

Этот способ отлично защищает крышу от дождя, но в щель между шифером и трубой попадает снег.

Чтобы сделать стык трубы и шифера герметичным, надо проделать следующее:

в зазор между трубой и шифером вставить картонный цилиндр, обернутый с наружной стороны полиэтиленовой пленкой;
на листе сформовать бортик ограничительный из пластичного материала (глины или пластилина). Расстояние от бортика до картонного цилиндра не должно превышать 10 мм;
полученный промежуток залить раствором асбоцементным;
как только раствор затвердеет, цилиндр и ограничительный бортик убрать;
на трубе закрепить асбестовое кольцо (см. выше).

Заделка щели между трубой и мягкой (битумной) кровлей

Вокруг труб при устройстве мягкой кровли выполняется разделка (фартук, обрамление с помощью Вакафлекса, и пр.). Разделки прижимаются футляром из трубы, диаметр которой превышает диаметр венттрубы. Зазор между трубой и футляром заливается мастикой битумной.

Примечание: «Вакафлекс» — это кровельная лента, назначение которой – герметизация щелей в местах примыканий кровли к трубам и стенам. Она представляет собой самоклеящуюся ленту на каучуковой основе. Лента армирована алюминиевой сеткой. Эластична, легко принимает любую форму.

Широкие щели перед заливкой зачеканиваются веревкой или льняным очесом, пропитанными масляной краской. После этого щель заливают мастикой и сверху промазывают раствором цементно-песчаным (жирным).

Как видите. способов заделать щель между трубой и кровлей много. Объединяет их одно: все работы должны выполняться качественно. Только так вы добьетесь надежной защиты крыши от влаги.

Виды утепления плоской кровли

Плоская кровля не так популярна в нашей стране как за границей, но современные дома

Монтаж мансардной крыши своими руками

В последнее время в частном строительстве очень распространены мансардные этажи. И это можно просто

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

цинка;
дополнительной антикоррозии;
грунтовки;
полимера (полиэстера);
монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

Протечка. При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
Разрушение стропил. Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
Коррозия профнастила. Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
Снижение уровня теплоизоляции крыши. При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Внимание! Хорошая отделка стыков прохода на крыше имеет принципиальное значение для кровли, ее долговечности.

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Устранение протечек рядом с трубой

Если во время таяния снега или в дождь водя течет по дымоходу, то причиной тому является нарушение герметичности в месте, где соединена труба и кровля. В случае течи крыши возле трубы, устранить имеющуюся проблему можно рядом способов:

наложить битумную ленту;
установить манжеты из резины;
изготовить и установить металлический фартук.

Все вышеперечисленные методы позволяют закрыть течь, поэтому их следует рассмотреть более детально.

Использование битумной ленты

Если от дождя или таяния снега протекает дымоход, то наиболее простым и дешевым способом ликвидации течи является изготовление фартука из битумной ленты. Для выполнения подобных работ нужно использовать следующие материалы и инструменты:

Как сделать проход трубы дымохода через крышу из металлочерепицы?

битумную ленту;
ножницы;
щетку по металлу;
газовую горелку.

Щели заделываются путем проведения следующих мероприятий:

для начала нужно использовать щетку по металлу, с помощью которой выполняется очищение кровли вокруг дымохода и его наружной нижней части; влажной тряпкой удаляются остатки пыли и грязи; в месте стыка трубы и кровельного материала приклеиваются куски битумной ленты

Неважно, с какой стороны имеются щели. Следует создать полноценный фартук вокруг всей трубы; приклеенная лента разогревается газовой горелкой, которая максимально плотно прижимается к кровле и трубе; чтобы заделать стык более надежно, ленту можно дополнительно зафиксировать деревянным бруском или доской (проделать подобное можно не всегда, все зависит от кровельного материала)

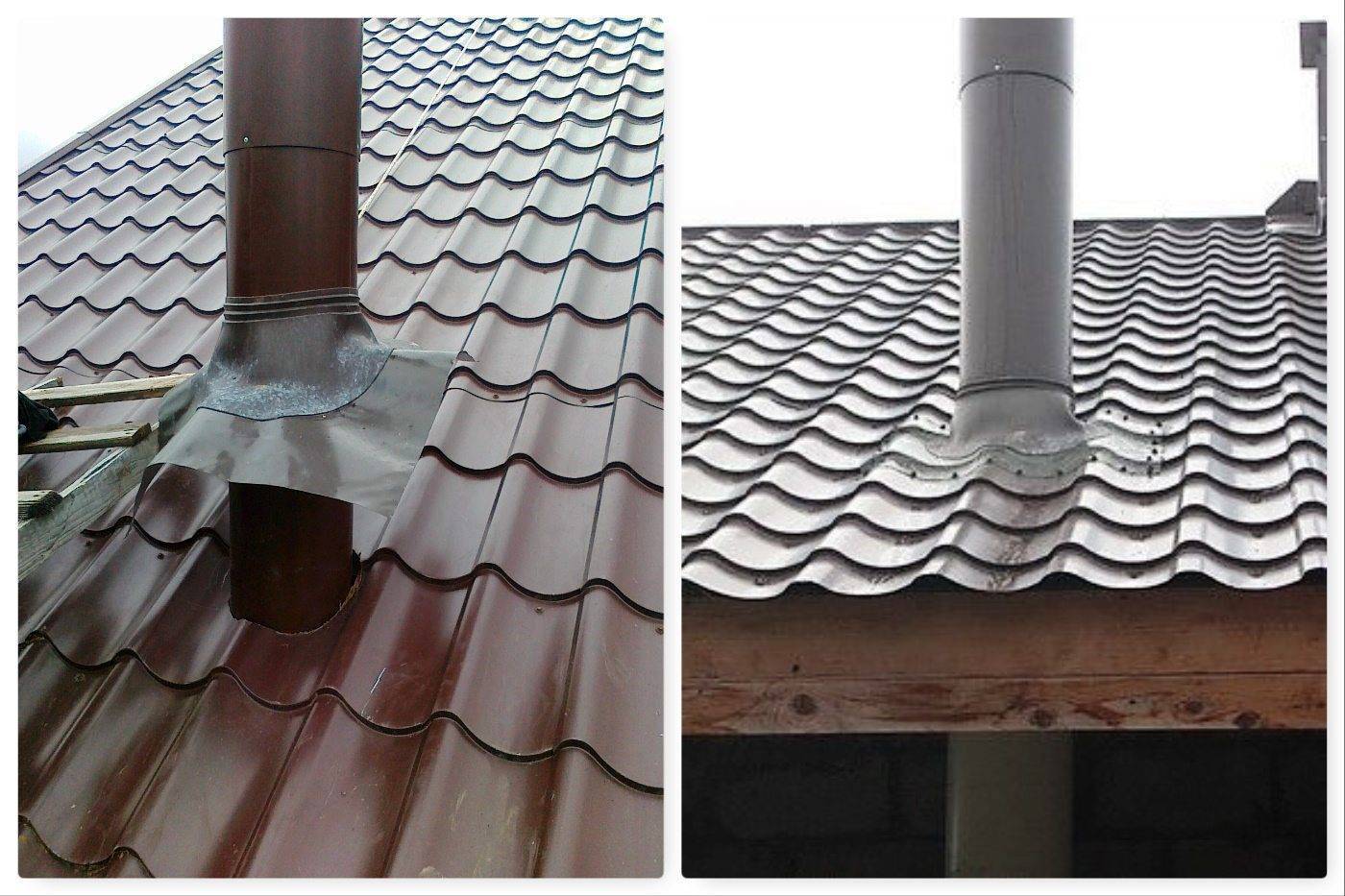

Использование резиновой манжеты

Если течет крыша возле дымоходного канала, то исправить подобную ситуацию можно, использовав резиновую манжету, которую можно купить практически в любом строительном магазине. Она устанавливается следующим образом:

в верхней части манжеты делается вырез, диаметр которого чуть меньше толщины трубы;
подготовленная манжета надевается на внешнюю часть дымоходного канала и опускается до уровня кровли;
чтобы избежать возможности возникновения повторной протечки, необходимо использовать герметик в месте соприкосновения кровли с нижней частью манжеты.

Некоторые виды манжет непросто приклеиваются к кровле. Отдельные модели можно прикручивать к крыше саморезами, но это возможно лишь в случаях, когда кровля выполнена не из черепицы или шифера.

Обустройство металлического фартука

Протечку дымохода на месте стыка трубы и кровли можно устранить, установив фартук из металла. Делается это следующим образом:

из листа жести, имеющего небольшую толщину, изготавливается фартук, размеры которого должны совпадать с габаритами трубы. Подобное изделие можно приобрести в строительном магазине;
верхняя часть фартука крепится к трубе и обжимается с помощью хомута. Нужно внимательно выполнять процесс обжима. Зазоры недопустимы;
нижняя часть фартука устанавливается на кровлю и крепится саморезами. Чтобы поврежденное место кровли наверняка не подтекало, в дальнейшем нижнюю часть пластины следует крепить сверху кровельного материала, а верхнюю убрать под обшивку.

На этом изготовление и монтаж фартука из металла можно считать завершенными. От заделанного участка проблем больше не возникнет. Для дополнительной герметизации, металлический фартук можно оснастить резиновой подкладкой, а место соприкосновения конусообразной части и дымоходного канала, замазать герметиком.

Текущую возле дымохода крышу, можно заделывать многими способами. Такие щели закрывают за 5-10 минут, но стоит понимать, что подобный ремонт нельзя считать высококачественным. Заделанные места соединения крыши и вертикальных элементов, наверняка дадут о себе знать через несколько лет. Таким образом, подобный локальный ремонт является временной мерой. Он призван защитить от попадания влаги в помещение до того времени, как будет выполнен полноценный кровельный ремонт.

Отделка дымохода выбор материалов

В число негативных факторов, влияющих на дымоход, входят

атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
перепад температур окружающей среды;
высокие температурные рабочие нагрузки.

Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива

. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.

Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать

устойчивость к внешним факторам, износостойкость;
внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).

Отделка дымохода на крыше чаще всего выполняется с использованием

клинкерного кирпича или плитка;
штукатурки;
цементно-волокнистых плит;
кровельного материала (профнастил, сланец).

Характеристики отделочных материалов

Клинкерный кирпич или плитка – практичный вариант отделки дымоходной трубы, поскольку на таком материале не заметна грязь. К преимуществам клинкерных материалов также относится эстетичность кладки, такой дымоход прекрасно сочетается с кровельным покрытием любого типа. Стоит отметить устойчивость плитки и кирпича к погодным условиям, перепадам температур, а также прочность материала. Для облицовки дымохода применяется исключительно полнотелый клинкерный кирпич, уложенный на раствор для клинкера, для затирки швов применяются особые составы. Тонкая, легкая клинкерная плитка обычно применяется для облицовки высоких труб.Отделка дымохода на крыше при помощи штукатурки характеризуется

доступной стоимостью;
простым монтажом;
универсальностью (подходит к любым кровельным покрытиям);
возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).

Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.

Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.

Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.

Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.

Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.

Что нужно учитывать при проведении герметизации

Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы

Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.

Как выбрать место для дымохода

Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.

Обращайте внимание на расположение трубы

Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.

Трубы прямоугольного сечения

Тип дымохода. Печь может быть укомплектована различными видами труб:

кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.

Трубы могут быть разных типов

При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.

Какими должны быть материалы, используемые для герметизации примыканий:

обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
быть инертными к действию солнечных лучей;
обладать совместимостью с кровельными материалами;
иметь длительный эксплуатационный ресурс.

Качественная герметизации – надежная защита от протечек

Способы заделки зазоров

Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:

Оцинкованный проход для дымохода

Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

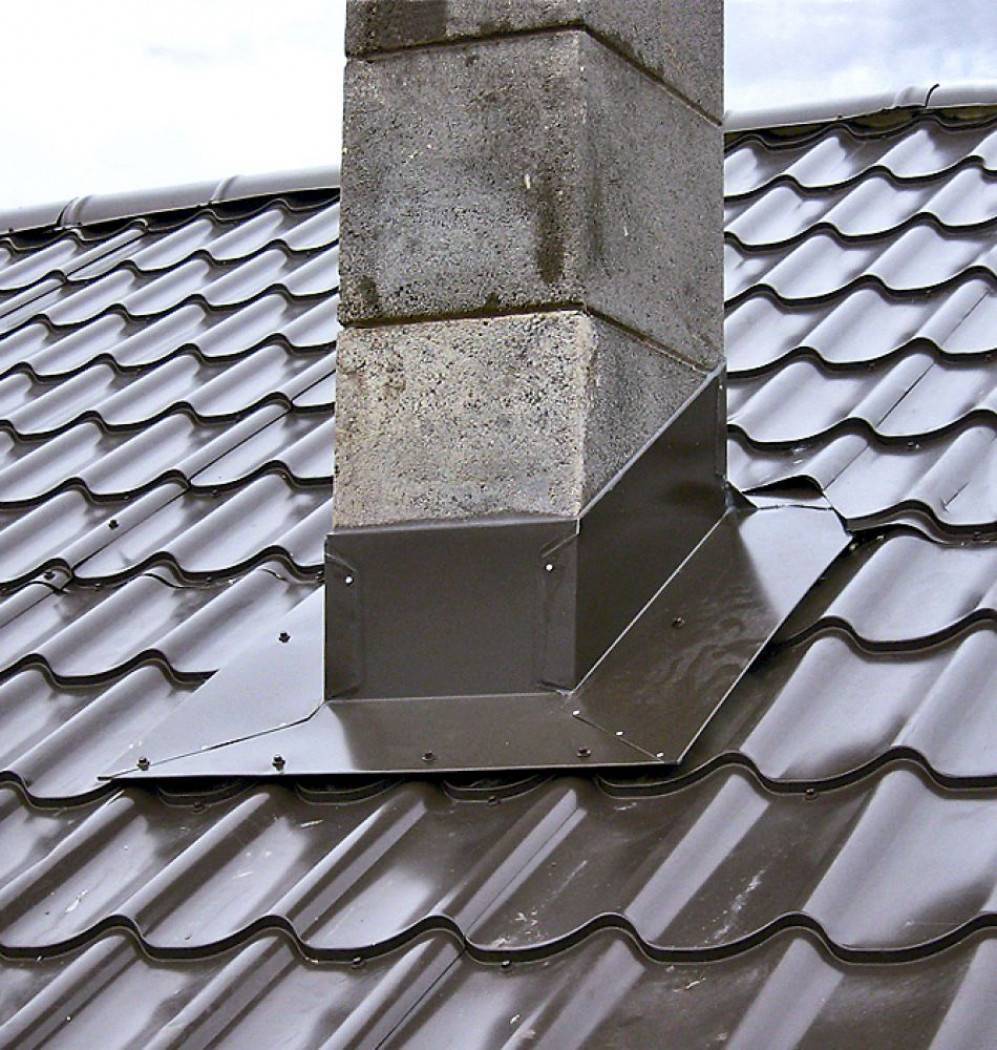

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора. На крыше из профнастила намечают контур трубы с помощью перманентного маркера

Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх. В потолке выпиливают такое же отвесите

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Устройство обрешетки и вывод дымохода через шифер

Обрешётку для кровли делают из бруса 50х50 мм для шифера, имеющего обычный профиль. Если профиль листов усиленный, то для обрешетки рекомендуют использовать брус 75х75 мм.

Обрешетка может быть однослойной и двухслойной.

При монтаже однослойной обрешетки доски или брус закрепляют перпендикулярно к стропилам. Шаг обрешетки должен быть 500 – 550 мм, либо 750 – 800 мм.

Для двухслойной конструкции обрешетки сначала крепят к стропилам доску в параллельном направлении к коньку, а затем к ней закрепляют брус. Общий продольный и поперечный размер обрешетки должен соответствовать кратному размеру шиферных листов, чтобы поместилось их целое число. С этой целью регулируют расположение свесов.

Общее правило при укладке шифера: каждый шиферный лист обязательно должен располагаться на трех брусьях. Один из них должен находиться под центром листа, а два других – по кромкам.

В месте будущего расположения дымохода к обрешетке монтируют закладные элементы. Деревянные бруски обрешетки и стропил должны быть расположены от него на расстоянии не менее 130 мм.
