Как Заложить прочный фундамент с помощью арматуры? Пошаговая инструкция

Выбор материала для армирования

В строительстве применяется арматура трех типов:

А 240 – с гладкой поверхностью. Ей выполняется армирование в вертикальных плоскостях. На усиление монолитных плит не используется;
А 300 – диаметр равен десяти – двенадцати миллиметрам. На прутах имеются насечки в виде колец;
А 400 – стрежни с серпообразным профилем. Рабочий диаметр увеличен, отлично подходит для армирования толстых фундаментных плит.

До выполнения армирования следует определить оптимальное сечение металлических прутьев. Арматурная сетка составляется из пары слоев, элементы ее располагаются под прямыми углами по направлению друг к другу. Низ и верх соединены хомутами.

Уточнив толщину бетона, можно определить диаметр арматуры, проходящей в одном направлении. Он должен достигать 0,3 % от всей площади плиты.

Несколько правил качественного армирования

При монтаже стальной обрешетки для армирования нужно избегать возможного контакта стального прута с грунтом или опалубкой

Чтобы не допустить возможного нарушения структуры фундамента и последующего разрушения здания, при армировании необходимо также придерживаться определенных правил, прописанных в СНиП:

При монтаже стальной обрешетки для армирования нужно избегать возможного контакта стального прута с грунтом или опалубкой. Это может привести впоследствии к коррозии металла и снижению его технологических характеристик

Поэтому очень важно надёжно заглубить все элементы каркаса в бетон. Со всех сторон сталь должна быть заглублена в бетон не более чем на 50-80 мм.
Для армирования углов фундамента можно использовать как Г-образно согнутые пруты, так и П-образно изогнутые

В обоих случаях элементы конструкции соединяются с продольными при помощи хомутов.

https://youtube.com/watch?v=_6NYliK13ls

Тип поверхности арматуры

Стальная арматура может иметь гладкую или рифленую поверхность:

гладкая арматура дешевле в производстве, но для возведения фундамента совершенно не подходит. Ее сфера использования ограничивается строительством стен или обустройством стяжки пола. Также ее можно использовать в качестве вспомогательной при сборке арматурного каркаса (для соединения ребристых прутьев), что позволит сэкономить, но при этом не потерять на прочности фундамента;
ребристая арматура имеет бОльшую площадь поверхности, а потому и контакт с бетоном у нее лучше. Более прочное сцепление обеспечивает высокую надежность фундамента, прочность и устойчивость к нагрузкам. В зависимости от типа профиля ребристая арматура бывает:
- с кольцевым профилем не очень подходит для возведения фундамента. Такая арматура обеспечивает хорошее сцепление, но теряет прочность при многократном нагружении;
- арматура с серповидным профилем не так хорошо сцепляется с бетоном, зато позволяет возводить более прочные и надежные фундаменты. Это предпочтительный вариант;
- комбинированный профиль разработан специально для арматуры класса А500СП, подходит для возведения фундамента.

Пункт первый – выбор материалов

Прежде, чем создавать каркас из арматуры, нужно правильно выбрать саму арматуру. Ее существует несколько разновидностей, так что обоснованный корректный выбор расходных материалов позволит сэкономить средства.

Какую арматуру использовать для ленточного фундамента

Арматура различается по целому комплексу характеристик. Но частный застройщик должен выбирать тот вариант, что оптимален для малоэтажного строительства. Сейчас в основном применяются два вида армирования: из металла и стеклотекстолита. Металл дешевле, стеклопластик легче.

Но в частном строительстве все же лучше применять именно металл. Все потому, что конструкция фундамента не отличается прямолинейностью, и рано или поздно каркас придется изгибать. И металлические прутья согнуть самому получится. А вот стеклопластиковые элементы с изгибом готовят заранее, на заводах-производителях – согласно проектной документации.

Арматура может иметь гладкую или рифленую поверхность. Выбирать следует однозначно вариант с рифлением. Поперечные ребра на поверхности прута помогают фиксировать его в толще бетона. И готовое изделие получится прочнее из-за лучшего удержания каркаса.

Для некоторых железобетонных изделий, изготавливаемых промышленным способом, закладываемый металлический каркас предварительно грунтуют. Но в кустарных условиях такой подход невозможен, да и не нужен. Достаточно просто очистить стальные прутья от ржавчины механическим способом (щеткой крацовкой, например) – если они долго пролежали под открытым небом и изрядно заржавели. Если налет ржавчины чуть заметен, то и беспокоиться не о чем. Можно сразу приступать к подготовке каркаса.

Особенности армирования фундаментов

Установка арматуры для фундамента должна выполняться с соблюдением целого комплекса различных правил. Только при их соблюдении можно гарантировать качественное основание, которое выдержит нагрузку не только от массы самого строения, но и от давления грунта при его пучении.

Основным материалом для армирования бетонных фундаментов являются стальные стержни диаметром от 12 до 20 мм. Отличительной их особенностью является наличие выступающих продольных и косых ребер. Этот аспект позволяет улучшить контакт между арматурными стержнями и бетонной смесью, что, в свою очередь, повышает прочностные характеристики железобетонного основания дома.

На металлобазах арматура реализуется стержнями, длина которых составляет 11-12 метров. Это очень удобно при монтаже каркаса фундамента, так как позволяет устанавливать продольные стержни в армопоясе по всей длине стен домов без сращивания. К сожалению, данный аспект значительно осложняет транспортировку арматуры к месту проведения строительных работ, что может привести к удорожанию бюджета строения.

На некоторых направлениях при монтаже армирующего каркаса допускается установка гладкой стальной арматуры меньшего диаметра. При этом необходимо следить за отсутствием на поверхности стержней глубоких коррозионных поражений, которые могут повлиять на прочность будущего фундамента.

Располагать стержни необходимо в соответствие требованиям строительных норм и правил. Нижний ряд, состоящий из двух-трех прутков, располагают на высоте не менее 5 см от дна траншеи под фундамент. Шаг поперечной арматуры в ленточном фундаменте обычно составляет 0,5 метра. На углах и стыках с перемычками его принято уменьшать вдвое.

В местах крепления горизонтальных продольных и поперечных прутков принято устанавливать и вертикальные стержни. Таким образом создается стальная решетка с определенными размерами. Для соединения арматуры в местах стыка применяют два основных способа:

Первый предполагает использование сварного шва. Данный вариант крепления арматурных стержней имеет множество противников и сторонников. Первые указывают на невысокую коррозионную стойкость сварки, что в последующем может привести к ее разрушению. Вторым импонирует более высокая скорость армирования ленточного фундамента.
Второй вариант подразумевает соединение арматурных стержней ленточного фундамента вязальной проволокой. В ее качестве используют отожженную стальную нить толщиной около 1 мм. С помощью специальных приспособлений или простейшего слесарного инструмента куски проволоки надежно скрепляют элементы армопояса ленточного фундамента.

Класс арматуры и марка стали

По классу арматуры можно судить о прочности материала. Наряду с новой маркировкой до сих пор используется старая, потому упомянем обе:

А240 (по старому ГОСТу – АI) – это горячекатаная сталь с гладкой поверхностью, диаметр – 6-40 мм. Арматура диаметром до 12 мм может поставляться в мотках и прутках, более 12 мм – только в прутках. Для строительства фундамента в качестве рабочей арматуры не подходит, но для хомутов использовать можно;
А300 (АII) – арматура с кольцевидным профилем, ее не рекомендуется использовать при возведении фундамента, но в частном строительстве для небольших построек и неответственных объектов ее все же применяют. Естественно, ее можно использовать в качестве конструктивной арматуры;
А400 (АIII) и А500 идеально подходит для фундамента. Стержни имеют рельеф, диаметр колеблется от 6 до 40 мм, длина – от 5 до 11,7 м;
А600 (АIV) – арматура повышенной прочности, применяется при строительстве ответственных объектов, подходит для конструкций с предварительным напряжением;
арматуру А800 (АV) и А1000 (АVI) применяют при возведении многоэтажных зданий, мостов и прочих конструкций, где крайне важна особая прочность.

Кроме того, при строительстве фундамента используются и другие виды стальной арматуры, о свойствах которых можно судить по маркировке:

буква С указывает на возможность скреплять стержни в каркас при помощи сварки (примеры – А400С, А500С, А600С). Арматура класса А500С в последнее время стала особенно популярной;
буква К говорит об устойчивости к воздействию коррозии (А400К, например);
Ат в маркировке означает, что сталь была упрочнена термомеханическим образом. Прерывистое охлаждение, которое используется при данной технологии, повышает прочность и стойкость коррозии. Популярный класс такой арматуры – Ат800.

ГОСТы и ТУ требуют использовать сталь конкретной марки для производства определенного типа арматуры. Изготовитель обязательно должен указать, какую сталь он использовал – это очень важная для застройщика информация, позволяющая правильно выполнить все необходимые расчеты.

Некоторые используемые марки стали приведены в таблице ниже. Характеристика каждой марки – это тема отдельной статьи. Тут отметим лишь, что, например, сталь 35ГС – низколегированная, а сталь 25Г2С изготавливается с применением кремния и марганца в качестве легирующих добавок. Оба эти сплава отличаются высокой прочностью.

Три метода обвязки арматурного каркаса

Схематическое отображение способов технологии вязки арматуры Для формирования металлического каркаса основания применяется три метода обвязки:

Сварка. На первый взгляд, сварка – это самый простой и эффективный способ соединить арматуру, но на практике все выглядит иначе. Во время сварочных работ металл нагревается до высоких температур и деформируется, а это частичная потеря жесткости. Также приходится нанимать профессионального сварщика, который знает о свойствах металла, сможет не пережечь его, а это дополнительные финансовые расходы. Также существует риск разрушения места сварки во время работы промышленного вибратора. Возникают сложности, если гнуть металл неподалеку от места сварки.
Соединение с помощью гнутой проволоки или пластиковых хомутов (стяжек). Этот метод популярен среди многих застройщиков, так как соединение можно сделать своими руками в считанные минуты. Если применяется гибкая проволока, то для соединения звеньев нужно использовать специальный инструмент. Пластиковые хомуты надежнее проволоки, но стоят дороже. Схема соединения аналогичная, только тогда приходится гнуть прутья под необходимым углом.
Внахлест. Этот метод подразумевает соединение арматуры внахлест с дальнейшей фиксацией проволокой. Практикуется больше для горизонтальных поясов, сделанных из сетки, а внутри соединения используется вертикальный гладкий прут.

Эскиз технологии правильного создания соединения арматурных прутьев и обвязка крючком Вязать арматуру вполне реально, используя подручные средства. Но стоит отметить, что правильное связывание прутьев между собой не гарантирует соблюдение всех строительных норм и качественного монтажа. Так как схема вязки каркаса зависит от типа фундамента, его размеров, толщины и типа используемого материала. Поэтому нужно учесть несколько ключевых правил:

Если в качестве арматурного каркаса будет использоваться сетка, тогда обвязку нужно делать внахлест.
Учитывая тип и сечение арматуры, необходимо рассчитать длину перепуска в местах соединения.
Гнуть прутья нужно строго под определенным углом и равномерно.
Учитывается марка бетона и условия работы в месте соединения. Минимальная длина перехлеста не менее 25 см.

Если армирование проводится на высоте от 3 метров, тогда без строительных лесов или подмостки не обойтись. Технология обвязки получается более сложная, ввиду существующих правил безопасности при высотных работах. Обвязка проводится в три этапа:

Сначала подготовить арматуру, подвязать к ней стропы.
Поднять на необходимую высоту, выровнять и уложить в пластиковые направляющие.
Связать прутья по любой перечисленной технологии.

Предлагаем ознакомиться: Как правильно залить фундамент под банюСтоимость обвязки относительно невысокая, так как мастера могут обработать несколько квадратных метров каркаса за час. А при применении специальных вязальных инструментов, еще быстрее. А качество вязки прутьев и соответствие всем строительным нормам они гарантируют, тем более что гнуть прутья будут специальными щипцами.

Видео инструкция

На первоначальном этапе закладки усиливающих элементов, при возведении предварительного каркаса, скелета армирующего пояса, можно воспользоваться сварочным аппаратом. Это существенно ускорит монтажные работы. Они проводятся методом прихватки при помощи сварочного оборудования на малых токах, до 150 ампер. Поле установки направляющих, так называемых троллей, стыки арматуры полностью связывают специальной проволокой, вручную или механическим способом.

Сталь класса А-3 имеет два ребра жёсткости, которые во время сварки очень легко повредить (расплавить). Из-за этого ухудшаются несущие способности сечения арматуры. Например, 12 мм прутья будут столь же эффективны в бетоне, как металл диаметром 10 мм. Такого допускать нельзя.

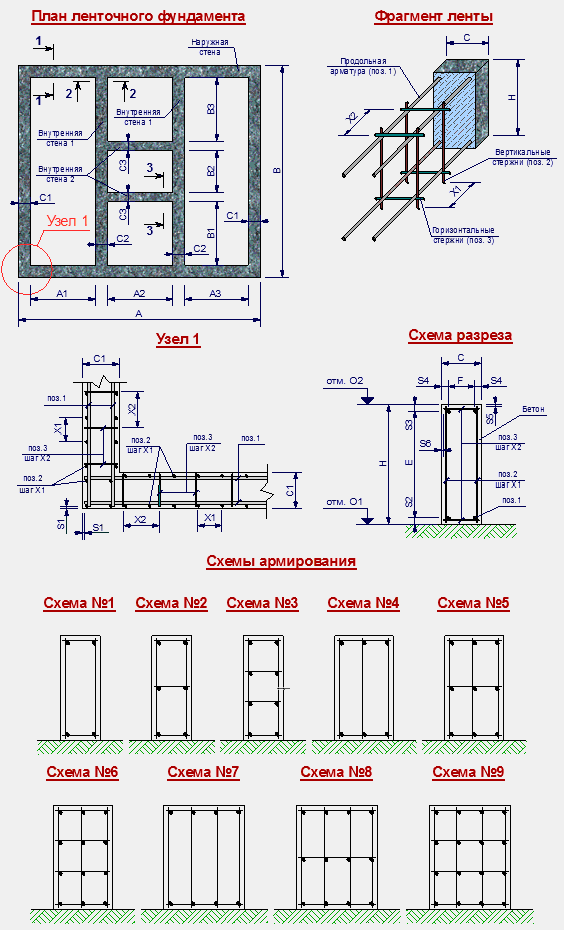

Типичные схемы армирования.

Фундамент под металлическую колонну

Монолитные основания стаканного типа Равномерное распределение нагрузок в каркасных конструкциях зданий и сооружений на подстилающие грунты необходимо для устойчивости всей постройки, поэтому важно правильно рассчитать и смонтировать фундамент под колонны, обеспечивающий долговременную эксплуатацию стен и перекрытий. Колонны часто применяются в качестве нагруженных элементов при строительстве не только промышленных, но и жилых зданий и устанавливаются с такими же жесткими требованиями по надежности и допустимым отклонениям от проектного расчета, независимо от способа их производства и монтажа

Значимые требования к фундаменту

В типовом строительстве каркасные здания возводятся только промышленного назначения. С развитием сегмента индивидуальных построек из нескольких этажей большой площади стали востребованы несущие опоры в виде колонн как в самих домах, так и в придомовых сооружениях (балконы, ограждения, навесы, гараж на несколько автомобилей).

Часто каркасная конструкция наружных стен, поддержки перекрытий выполняется в виде столбов из армированного монолита с заполнением промежутка между ними легкими газобетонными блоками. Неравномерная просадка бетонных стоек приведет к растрескиванию материала стен. Поэтому нужно ответственно подойти к правильному устройству фундамента под несущими элементами, которые изготавливаются в виде столбов.

Основным документом для такого строительства будет «Руководство по проектированию фундаментов на естественном основании под колонны зданий и сооружений промышленных предприятий».

Готовые железобетонные изделия

При проектировании опорной части строения в расчет можно закладывать стандартные элементы заводского производства с уже известными характеристиками и монтажными петлями для быстрой установки.

Основание под колонну выбирается по результатам исследований механико-динамических характеристик залегающих грунтов. Разнообразие вариантов общей конструкции фундаментов для колонн определяется проектными особенностями, площадью и формой будущего строения.

Исходные условия

Размеры подошвы под стоящую опору выбирают, чтобы нагрузка на плоскость контакта с грунтом не оказалась выше его несущей способности. Типовые показатели для усадки каждого отдельного нагруженного элемента в фундаменте не превышали допустимых значений, указанных в нормативах.

Колонна может стоять на отдельном фундаменте или располагаться в группе, для которой имеется единое основание (ленточного или плитного типа).

Группа колонн на едином основании

Выпуски арматуры под будущие колонны в монолитной бетонной плите.

При расчете столбчатого фундамента под колонну в качестве отправного значения берется площадь подошвы 1 столба. Необходимое количество таких опор нужно принимать с запасом не меньше 50% по прочности на каждый устанавливаемый элемент.

Материалами для изготовления одиночных фундаментов служат:

изделия из железобетона;
бутовый камень;
кирпич;
наливной бетон.

К жестким видам оснований относят конструкции из монолитного марочного бетона и выполненные кладкой из кирпича.

Колонны, устанавливаемые на подготовленный фундамент, различаются по виду материала изготовления: металлические, железобетонные изделия. Каждая разновидность имеет свой способ крепления в нижней точке. Подколонники под них изготавливаются в заводских условиях (стандартного типа) или прямо на строительной площадке по месту установки (проектный расчет).

Монолитный метод самостоятельного изготовления имеет преимущество в том, что является универсальным, независимо от того, стальное или железобетонное изделие будет монтироваться сверху на основание.

Подошвы для железобетона

Несущие конструкции из колонн устанавливают на отдельно стоящие фундаменты стаканного типа, чтобы не заливать большой объем бетона в ленты или плиты. Они примут и распределят нагрузку от сооружения в самых ответственных точках. Стандартные изделия для типового строительства промышленных объектов делают на заводах в готовом для сборки виде. Они состоят из расширяющейся к низу подошвы под колонну и вставляемого в стакан столба.

Такие сборные элементы должны соответствовать ГОСТ 24476-80.

Пример готового фундамента (с различными вариантами габаритов) для колонны показан на чертеже:

Увеличение площади контакта с грунтом за счет расширяющейся опорной пятки приводит к следующим результатам:

повышается несущая способность колонны;
уменьшается нагрузка на грунт от общего веса фундаментной конструкции за счет разницы в сечении подошвы и вертикальных столбов – их ? считается по способности выдержать здание, но не зависит от площади опоры.

Классификация фундаментов

Существует несколько классификаций фундаментов, из которых можно легко выбрать подходящий для потребителя вариант. Ведь не на всех видах грунта можно построить здание. Тем более, что технические характеристики (глубина заложения, используемый материал) оказывают существенное влияние на качество будущей постройки.

В зависимости от используемого для строительства материала они могут быть:

каменные (бутовые, кирпичные, бутобетонные);
железобетонные (они подразделяются на сборные и монолитные);
деревянные.

Столбчатый ыундамент закладывают ниже глубины промерзания грунта, иначе сваи может вытолкнуть морозным пучением

По типу конструкции они делятся на:

ленточные;
плитные(сплошные);
столбчатые;
свайные.

В дачном строительстве из-за простоты монтажа и доступности материалов чаще всего применяют столбчатые и ленточные типы.

Ленточный

Исходя из названия нетрудно догадаться, что он из себя представляет ленту по всему периметру постройки. Такие типы в свою очередь подразделяются на сборные и монолитные.

Ленточное основание достаточно часто используется, потому как на таком фундаменте возможно возведение любого дома, начиная с монолитного и заканчивая деревянным без больших финансовых и физических затрат.

Ленточный тип имеет массу достоинств:

небольшая цена, но по сравнению со столбчатым фундаментом с ростверком стоимость несколько выше;
устойчивость;
большой срок эксплуатации;
возможность проведения работ в любое время года;
универсальность- возможность использования для зданий любого типа.

Сфера его применения — строительство оснований для кирпичных и блочных домов.

Плитный (сплошной)

Этот вид располагают под всеми надстройками в виде плиты. Его используют для строительства многоэтажных домов, где требуется перераспределить нагрузку на основание, понизив при этом нагрузку на слабых участках грунта и увеличив сильные участки.

Если на участке высокий уровень грунтовых вод, расположенных на слабых почвах — это наилучший вид. Он отличается устойчивостью к любым типам деформаций и прекрасно может справиться с самыми большими нагрузками без каких-либо потерь функциональности. К тому же, срок его службы достаточно продолжительный.

Но по сравнению с другими видами, возведение плитного фундамента своими руками- трудоемкий процесс, требующий финансовых вложений.

Столбчатый

Этот вид фундамента является одним их лучших решений для строительства небольших сооружений в виде бани, веранды и других деревянных домов каркасного типа.

Столбчатый фундамент наименее затратен по трудоемкости и финансам

Если по проекту не предусмотрено возведение подвалов, нагрузка на грунт совсем небольшая. Поэтому столбчатый фундамент здесь, как нигде кстати. К тому же, цена на столбчатый фундамент с ростверком, при условии возведения его своими руками, совсем незначительна.

Поэтому в дачном строительстве лучше применять этот быстрый метод, не нанеся попутно вред качеству. Цена на постройку столбчатого фундамента с ростверком своими руками на 75 % меньше аналогичного ленточного фундамента.

Свайный

Для непрофессионала возвести свайный фундамент своими руками достаточно трудно. Чаще всего он применяется для возведения построек на слабых почвах. Причем, он подразделяется на сваи-стойки и висячие сваи. В зависти от того, как нагрузка передается на грунт, используется тот или иной тип.

Свайный фундамент с заглубленным ростверком — это особый тип основания, отличающийся особой прочностью. Его чаще всего используют при строительстве газобетонных и кирпичных зданий.

Подробнее об особенностях каждого типа фундамента и его цене можно посмотреть в таблице:

	Оценка сложнос-ти	Оценка надежности	Сроки исполне-ния (дней)	Цена(тыс. руб за 1м2)	Главное преиму-щество	Главный недостаток
Свайно-винтовые фундаменты	3	8	1-2	100	сочетание цены-сроков	невозможность закладки на скальных грунтах
Плитный фундамент	6	9	35	570	надеж- ность	высокая стоимость
Столбчатый фундамент	4	3	10	280	простота закладки	неравномерная нагрузка, приводящая к разрушению здания

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

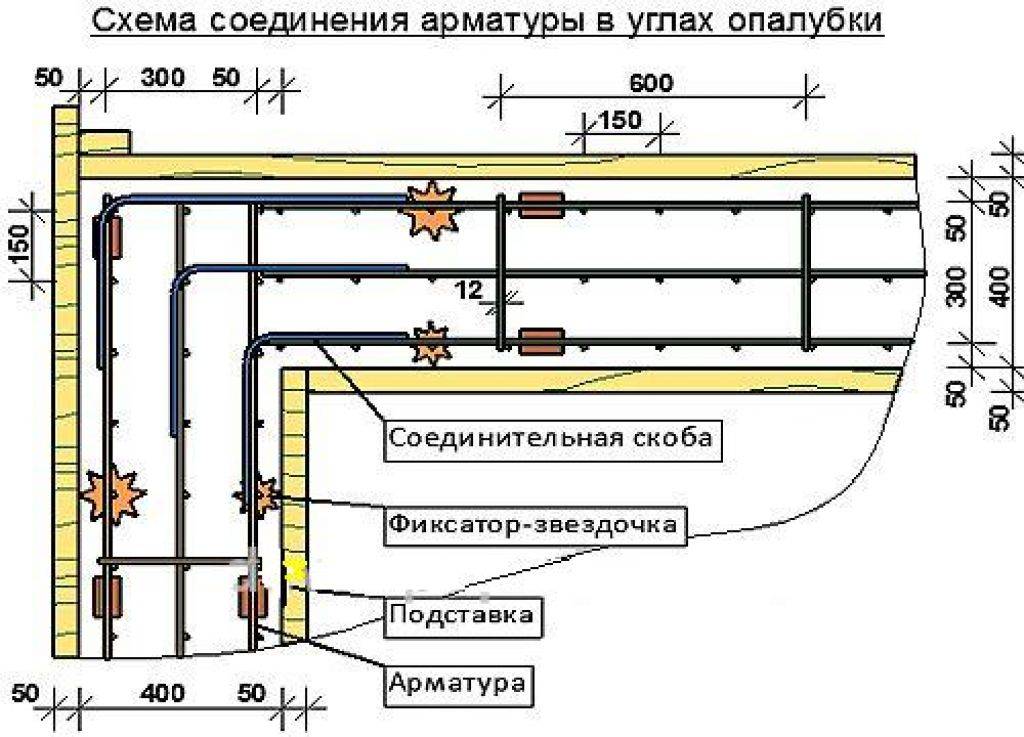

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять 1/2 шага прямых участков ленточного фундамента.

Разметка места под будущий фундамент

После этого требуется подготовить необходимый инструмент, который включает в себя:

Бечевка или леска;
Колышки из дерева (длина может быть от 110 до 130 см);
Измерительная рулетка. Предпочтение следует отдать длинным вариантам, до двадцати пяти метров;
Бытовые ножницы для нарезки бечевки или лески;
Строительный отвес;
Слесарный угольник;
Любое счетное устройство типа калькулятора. Оно будет необходимо для правильного расчета сторон заливаемого фундамента и объема смеси;

Первым делом нужно наметить место, в котором будет располагаться любой угол фасада здания, после чего в требуемую точку забивается имеющийся колышек. От установленной метки отмерить ширину планируемого фасада, после чего на требуемое расстояние вбивается второй колышек.

Используя строительный отвес проверяется возможное отклонение угла фасада, выставляется вертикаль, после чего от нее протягивается бечевка или леска, которая должна быть расположена строго перпендикулярно требуемой линии фасада.

Применяя слесарный угольник намечают оставшиеся углы здания, устанавливая колышки на требуемые места и соединяя последние бечевкой

После всех проведенных процедур важно проверить точность расположения вбитых маячков, для чего при помощи строительной рулетки производится замер диагоналей здания. При имеющемся расхождении нужно подкорректировать вбитые колышки. Таким образом, размечается внешний диаметр строения

Для определения внутреннего периметра, не отходя от линии разметки по разные стороны каждого вбитого колышка, также устанавливают еще по одному, отступая по сорок сантиметров в каждую сторону

Таким образом, размечается внешний диаметр строения. Для определения внутреннего периметра, не отходя от линии разметки по разные стороны каждого вбитого колышка, также устанавливают еще по одному, отступая по сорок сантиметров в каждую сторону.

Соединяя бечевкой новые метки на противоположных сторонах, получаем внутреннюю разметку периметра дома.

После этого, сверяясь с намеченным планом дома, аналогичным способом при помощи колышков и бечевки наносят разметку внутренних несущих стен конструкции.

Яму (или канаву) под фундамент необходимо копать строго по имеющейся разметке. С этой целью возможно привлечение техники, такой как экскаватор или трактор, или же допускается воспользоваться обычной лопатой.

При наличии твердой или каменистой почвы глубина канавы может быть до 50 сантиметров, однако, для укрепления прочности фундамента в этом случае придется бурить землю через каждые две метра, включая угла фасада с последующей установкой столбов опоры.

Опорные столбы заглубляются на глубину порядка полутора метров от верхнего уровня траншеи, что позволит обеспечить прочный каркас фундамента и обеспечить надежность всей последующей конструкции.

Заключение

Армирование фундамента — обязательный этап обустройства основы под здание или сооружение. Металлический каркас позволит нивелировать недостатки бетона, который плохо справляется с нагрузками на растяжение. Необходимо правильно рассчитать сечение прутков и общею длину с учетом нахлестов при вязке

Не менее важно правильно соединить прутки в единую сетку с двумя продольными элементами — верхним и нижним поясом. Оптимальный вариант соединения узлов — вязальная проволока

металлокаркас не должен выступать за пределы бетонной конструкции, важно предусмотреть защитный слой в 50-60 см для защиты от коррозии.

Заложить прочный фундамент с помощью арматуры своими руками: Пошаговая инструкция
