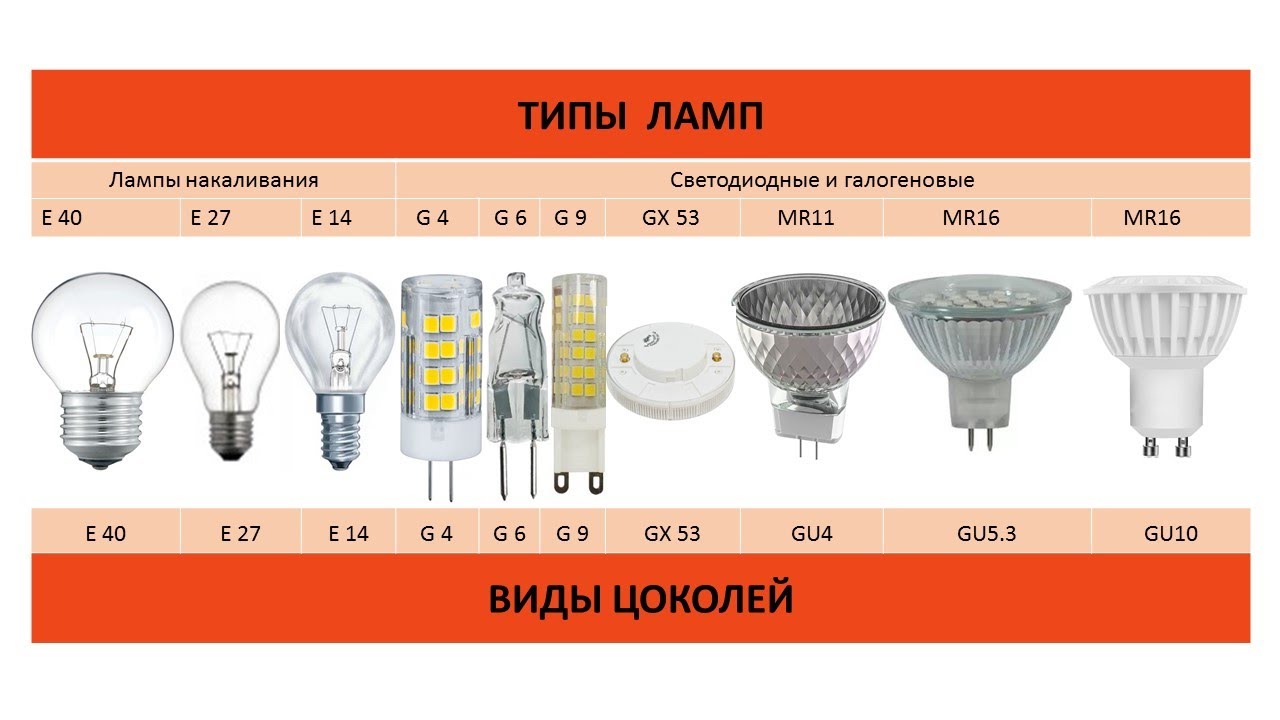

Виды лампочек и типы цоколей

Типовые конструкции и материалы

Наиболее распространённый стандартный цоколь для лампочки представляет собой резьбовой «стаканчик», в который вклеена стеклянная колба и через который пропущены проводники. Резьбовая часть является одновременно и фиксирующим элементом, и проводником тока. Второй электрический контакт находится снизу, и надёжно изолирован от «массы». Разработан такой цоколь компанией Эдисона в 1880 году. Изначально они изготавливались из дерева, позже из гипса, а до нас дошли уже классические металлические цоколи. Наиболее распространенные стандартные размеры цоколей для дома – это Е27 и Е14 (миньон). Цифра в маркировке означает диаметр наружной резьбы в миллиметрах.

Цоколь Е27

Второй по распространённости тип цоколя для ламп освещения — это штырьковая конструкция, например, G10. Ответный патрон представляет собой гнездо такого диаметра, при котором контактный штырёк плотно входит в него и держится за счёт силы трения. Такие цоколи можно увидеть в настольных светильниках, потолочных и точечных светильниках типа «грибок», а также в некоторых видах бытовой техники. Например, штырьковые лампы применяются в проекторах и студийной аппаратуре.

Цоколь типа G

Существенным недостатком классического резьбового цоколя является его ненадёжность при вибрациях. От них лампочка сама «выкручивается», из-за чего пропадает электрический контакт. Этого недостатка лишены безцокольные лампочки с усиками, в которых форма стеклянной части и проволочные контакты обеспечивают надёжную фиксацию в гнезде. Такие источники света часто встречаются в автомобильной и другой технике, где вибрации являются нормой.

Решить проблему вибраций позволили также байонетные цоколи, на боковой части которых есть один или два штырька. На патроне есть прорези или пазы. Чтобы установить лампочку, её достаточно вставить и немного провернуть. Увидеть такие цоколи можно в автомобильных фарах, указателях поворотов, в габаритных огнях, стоп-сигналах и в противотуманных фонарях.

Основным материалом для изготовления цоколей является металл. Но не абы какой. Металл должен соответствовать, как минимум, трём требованиям. Он должен быть:

• распространённым и недорогим;
• хорошим проводником тока с небольшим сопротивлением;
• устойчивым к коррозии.

Этим требованиям отвечает нержавеющая сталь, алюминий (самый распространённый материал для изготовления цоколей), медь, латунь, бронза и их сплавы. В качестве изолирующих материалов для резьбовых и байонетных цоколей используется эпоксидная смола и другие схожие вещества.

При выборе материалов для изготовления цоколей учитывается воздействие электрического тока на проводники. При протекании через проводящий материал, электрический ток провоцирует его нагревание. Если этот фактор не учесть, цоколь быстро «подгорит» и покроется диэлектрическим нагаром, не пропускающим ток.

Особенности устройства



Говоря о различиях между лампами нельзя обойти вниманием и другие варианты их классификации. Так их можно разделить на несколько групп по принципу их функционирования и особенностям технического устройства

• Лампы накаливания. Это одна из наиболее распространённых групп осветительных элементов, применяемых в быту. Источником света такая лампа становится в результате нагревания до высоких температур нити, изготавливаемой, чаще всего из вольфрама. Нагревание происходит в результате воздействия электрического тока. В целях предотвращения реакции окисления в колбе лампы образуется вакуум. Можно добавить, что существует подвид таких ламп, а именно рефлекторные лампы накаливания. Их поверхность покрывается тонким слоем серебра, в результате чего свет получается сфокусированным в определённую точку.
• Галогенные лампы. В принципе тоже являются одной из разновидностей ламп накаливания, но имеет существенное отличие. Речь идёт о том, что колбы таких ламп наполняются йодистыми или бромистые соединения, которые позволяют при том же нагревании спирали получать значительно большее количество света. К тому же при использовании газов увеличивается срок службы источника освещения.
• Энергосберегающие лампы. Это ещё одна разновидность осветительных элементов, применяемая в быту. Так принято называть значительно уменьшенные в размере люминесцентные лампы. Среди преимуществ этого типа ламп можно упомянуть значительно меньшее энергопотребление и температура, но больший срок эксплуатации. На рынке существует огромное количество вариантов таких ламп, которые отличаются как по форме колбы, так и по типу применяемого цоколя.



Осветительных ламп существует множество, но разобраться в тонкостях их выбора вполне возможно. А правильно подобранное освещение – это фактор, влияющий на комфорт и даже способный воздействовать на здоровье. Поэтому без внимания относиться к нему не стоит.

Обзор существующих видов

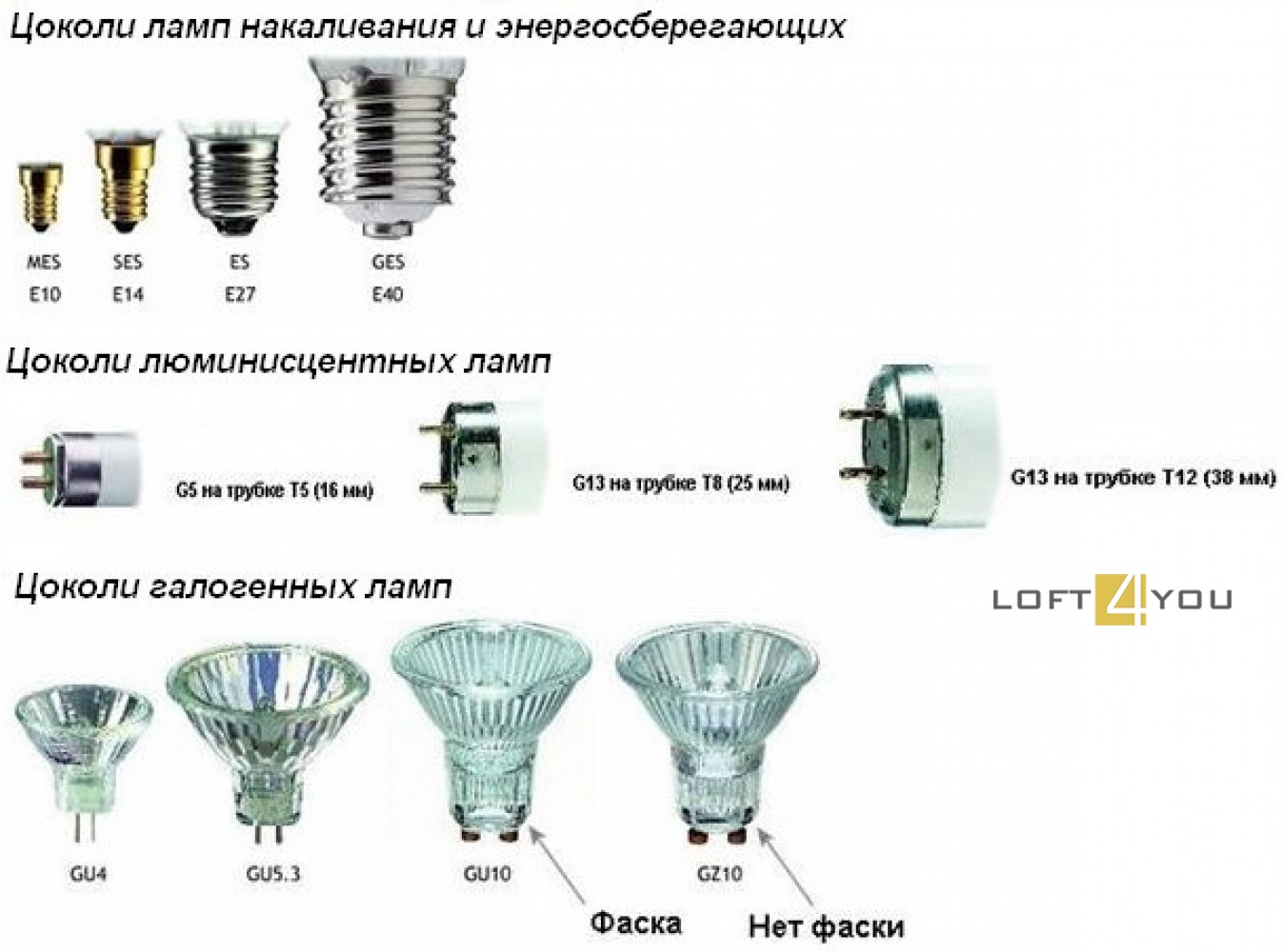

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

• резьбовой – Эдисона Е;
• штырьковой G;
• штифтовой B;
• цоколь, контакты в котором утоплены – R;
• фокусирующий – Р;
• софитный аналог S;
• кабельный вид К;
• телефонный – Т;
• бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Штырьковые

Принцип соединения лампы с патроном заложен в самом названии. Два или более металлических штырька выполняют двойную функцию: через них соединяется электрическая цепь, а также происходит удержание лампочки внутри патрона. Патрон снабжен зажимами, такими же, как у штепсельной розетки, которые держат лампу за выводы цоколя.

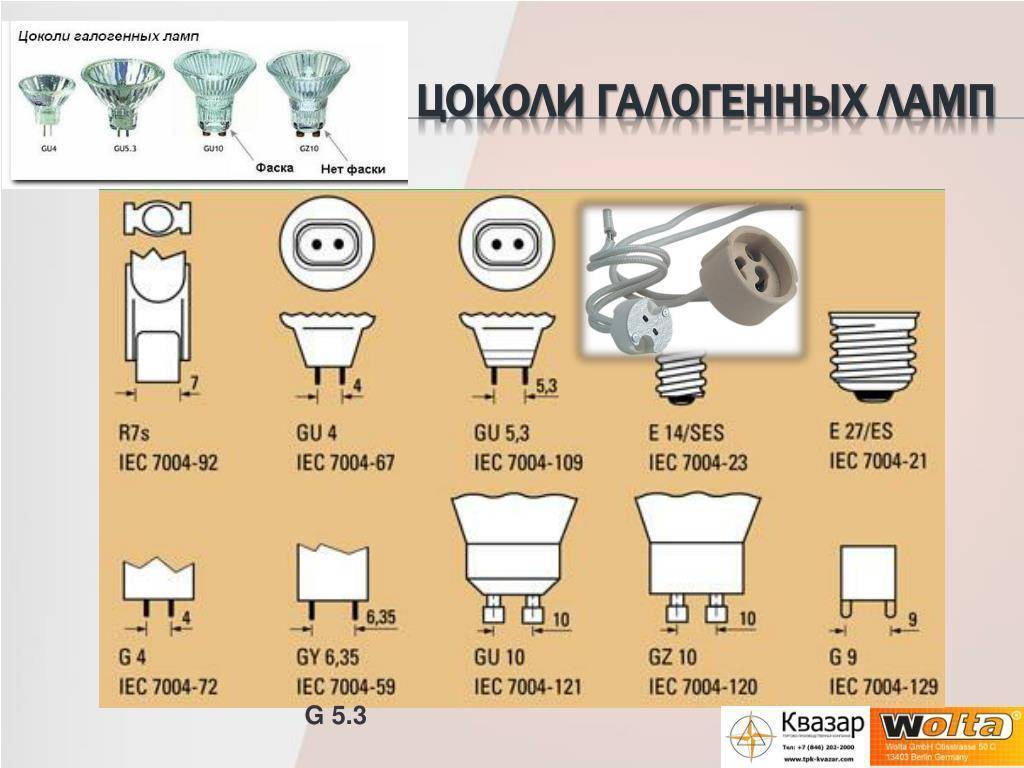

Это цоколи галогенных ламп, но также встречаются и у ламп накаливания и у светодиодных небольших размеров (G4, G6.35, G9). Достоинства этих разъемов – легкая и быстрая замена лампочки и небольшие габариты осветительного прибора.

Цифры маркировки означают расстояние между контактами разъема. Если контактов больше двух, то цифра обозначает диаметр окружности, на которой они расположены. Маркировка иногда расширяется еще и буквами: U, X. Y или Z. Они указывают на особую конструкцию разъема. Например, буква «U» может означать поворотную фиксацию, как у стартера люминесцентной лампы. Такие осветительные приборы используют там, где из-за вибрации лампочки со временем могут выпасть из обычных штырьковых цоколей. Лампочки же с фиксацией удерживаются лучше, так как после поворота закрепляются специальным замком.

На наличие букв в маркировке следует обратить особое внимание. Нередко лампочки одного и того же типоразмера снабжаются разными цоколями. Например, G53 и GX53 при одинаковом расстоянии между контактами требуют для подключения разные разъемы

Например, G53 и GX53 при одинаковом расстоянии между контактами требуют для подключения разные разъемы.

При подключении трубчатых люминесцентных ламп применяются разъемы G5 и G13. При различной конструкции патрона они крепятся в нем либо с поворотом, либо торцевой установкой с подпружиниванием. Встречаются варианты и со втычным разъемным соединением.

В настольных светильниках используются люминесцентные лампы с маркировкой цоколя G23. Его отличительная черта – контакты находятся только с одной стороны, а трубка лампочки согнута пополам.

Цоколи лампочек GХ53 и GX70 используются в сочетании с подвесными и натяжными потолками. Увеличение расстояния между штырьками связано с увеличенным диаметром лампы со светодиодами. За счет этого удается уменьшить ее высоту, что и способствует ее успешному размещению в ограниченном пространстве над потолком, которого мало для стандартных световых приборов. Присутствие буквы «X» в маркировке означает, что крепление лампочки в патроне производится поворачиванием до защелкивания в нем.

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Вам это будет интересно Особенности лампы с датчиком движения

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм. Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем. Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

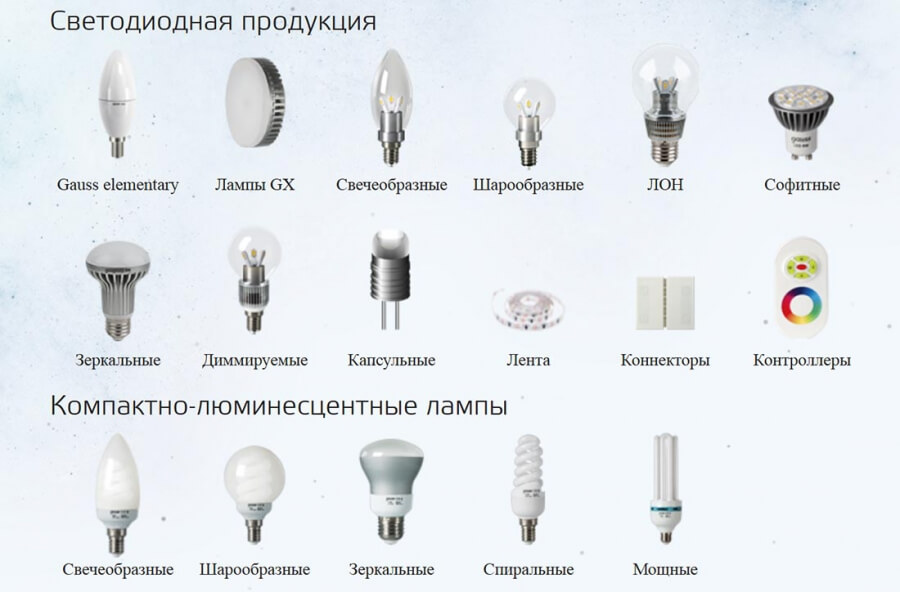

Виды осветительных приборов

Если у вас в осветительном приборе перегорела или сломалась лампа, то перед вами встанет вопрос о её замене. Но как же подобрать правильно стереобат? Для этого необходимо определиться с тем, к какому виду принадлежит ваш осветительный прибор, и типы подключения к нему.

1. Накаливания. Этот тип самый распространённый, поскольку и одновременно самый старый. Все чаще их заменяют более новыми источниками света — энергосберегающими источниками освещения разных видов, ведь они потребляют около 10 раз меньше энергии. Однако стоимость таких приборов накаливания гораздо ниже, что является преимуществом. Цоколи ламп накаливания бывают следующих видов: E27, E14 или рефлекторного типа это R63, R50, R80.
2. Галогеновые. При их изготовлении используют такие компоненты, как йод и бром, что способствует более длительному сроку службу. В среднем они работают в четыре раза дольше источников света типа накаливания. И также цоколи галогенных ламп обладают очень хорошей светоотдачей, что помогает делать освещение в комнате мягким и ровным, правильно передавая цвета. Стереобаты для галогенных приборов освещения бывают самые разные, например: G4, G9, GU 10 или R7S. Обычно они имеют меньший размер, формы бывают разные в зависимости от типа подключения. Например, конусовидный, вытянутый.
3. Энергосберегающие. Эти небольшие люминесцентные приборы освещения витой конструкции набрали широкую популярность не просто так. Они обладают превосходными характеристиками, и несмотря на высокую стоимость их цена соответствует качеству. Срок службы этого прибора очень долгий и может быть по гарантии не меньше года. И также они позволяют экономить электроэнергию, съедая в 10 раз меньше чем лампы накаливания. Они горят ровным, ярким светом с хорошей светопередачей. Агрегаты для них имеют стандартный вид типа E14, E27, что позволит без труда их установить на место старой лампы. Подходят также и другие цоколи: G4, G9, GU 10, G. U.
4. Люминесцентные. Имеют трубчатую форму, потребляют мало энергии и светят ярким светом. Однако к их минусу можно отнести потенциальный вред для глаз. Для таких ламп подходят цоколи типа T. Например: T8 или T10, при этом цифра, стоящая рядом, указывает на диаметр лампы в дюймах. Посмотреть конструкции более подробно вы можете в магазине.
5. Светодиодные. Эти лампы также обладают рядом преимуществ. Они имеют очень большой гарантийный срок службы, от 3 до 12 лет. Кроме того, что они ярко светят, при этом они питают мало энергией, таким образом, являясь энергосберегающими. Имеют маленький размер цоколей и подходят только в небольшие светильники, например, GU 5.3 и другие, в зависимости от типа.

Другие виды цоколей и контактов светодиодных ламп

Наряду с распространенными выше упомянутыми видами контактов, существуют отдельные группы держателей, применяемые в узконаправленных областях.

• Цоколь R c утопленным контактом — используются в уличных прожекторах.
• Штифтовый цоколь В – усовершенствованная модель резьбовых цоколей. Имеет форму с асимметрично расположенными контактами, что позволяет быстрее заменить лампочку в патроне в условиях вибрации, например в железнодорожном или морском транспорте.
• Одноштырьковый F
• Софитный S с двухстороннем расположением контактов – применяется в автомобильной отрасли
• Фокусирующий Р – такой тип цоколя используется для специализированных фонарей или прожекторов
• Кабельный К
• Телефонный Т – светодиодные лампочки с таким типом цоколя размещаются в специализированных пультах управления и автоматических щитках
• Безцокольный W – лампы узкого профиля применения, в основном в автомобильной отрасли (D1S, HB3, H10).

Умные цоколи

Вещи, которые когда-то казались чем-то подобным волшебству, постепенно внедряются в нашу жизнь. Один из ярких примеров – это умный цоколь.

Его конструкция содержит непосредственно основание цоколя, как правило, с резьбовым соединением для подключения к электрической сети. В верхней части расположен патрон, в который устанавливается светодиодная лампа освещения. Таким образом, лампа имеет как бы два цоколя – родной и умный.

Особенность данного цоколя – наличие электронной схемы управления, для сохранения её работоспособности и защиты от перегрева, такие лампы имеют ограничение по мощности не более 60 Вт.

Умный цоколь

Управляется такой цоколь как с обычного выключателя путем переключения клавиш, так и со смартфона по связи Bluetooth. Единственный нюанс, что для управления цоколем на расстоянии со смартфона необходимо, чтобы положение стационарного выключателя всегда было в положении «включено». При его отключенном положении связь со смартфоном теряется.

При выборе умного цоколя обратите внимание на версию вашей операционной системы, она должна поддерживать специальное приложение, с помощью которого выполняются следующие команды:

• Включить/отключить лампу
• Задать расписание для включения/отключения лампы в нужное время и день недели.
• Таймер. Включает/отключает лампу через заданный промежуток времени.
• Функция «я дома». Включает лампу при вашем приближении и отключает при отдалении.

В зависимости от завода – изготовителя умного цоколя ряд функций может быть дополнен.

Несмотря на удобность системы, она имеет ряд минусов:

• Итоговая стоимость, которая складывается из:
• цена светодиодной лампы 60 Вт, равнозначной по яркости стандартной лампе накаливания 100 Вт. Разница в цене увеличивается в 5-10 раз.
• Цена непосредственно умного цоколя (от тысячи рублей и выше).

Таким образом, для установки умного цоколя в одной точке потребуются значительные затраты. При установке умного цоколя в люстре стоимость зависит от количества ламп в ней.

• Необходимость постоянного включения связи Bluetooth.
• Сохранение работоспособности только при наличии постоянного напряжения электрической сети.
• Отсутствует сигнал о перегоревшей лампе.
• Отсутствие возможности управлять одновременно группой ламп.
• Масштабная конструкция удлиняет лампу, как следствие лампа длиннее плафона.

Умный цоколь будет полезен для людей с ограниченными возможностями, в случае долгой поездки для имитации нахождения хозяев в квартире.

Резьбовой цоколь

Этот тип цоколя используется еще со времен Эдисона и маркируется буквой Е по первой букве его фамилии. Спиралевидная резьба позволяет быстро вкрутить лампочку и добиться плотного контакта. Резьбовые цоколи бывают диаметром от 5 до 40мм.

E14 «Миньон». Популярный в быту малый тип цоколя для использования в миниатюрных светильниках и различных бра. Чаще всего такими лампочками освещается коридор, туалет и ванная, отдельные зоны кухни и места для чтения в спальне и гостиной.

E27. Самый распространенный цоколь для домашнего использования среднего размера. Теперь с таким цоколем выпускают не только лампы накаливания, но и более экономичный люминесцентные и яркие галогенки. Такой цоколь чаще всего имеют люстры, подвесные светильники, торшеры и крупные бра.

Зачем лампочке цоколь

Изучение цоколя многие начинают с момента удаления перегоревшей лампы из патрона. Деталь только непосвященным может казаться малозначительным элементом.

Цоколем называют компонент электрических ламп в месте крепления. Осветительный прибор не начнет работать без правильного цоколя, поскольку он обеспечивает:

• питание источника света через токопроводящие контакты от электросети;
• герметизацию колбы, внутри которой создан вакуум или закачанный инертный газ.

Крепление цоколя в соответствующем патроне означает безопасное и простое подведение электрического тока. Цоколи изготавливают из металла, керамики, иногда пластика. Внутри коробов находятся электроды, нити накала, наружу выводят контакты в виде пластинок, штырьков или проволочек из тугоплавких металлов.

У лампочек могут оказаться одинаковые колбы, но разные типы цоколей, соответственно потребуются разные патроны.

Существуют модификации ламп, у которых функцию цоколя выполняет непосредственно колба. Устройство присоединяют к электрической цепи при помощи гибких проводков. Такая разновидность соединения допускается при малой мощности ламп, подверженных тряске или физическому воздействию. Корпус осветительного прибора таких моделей выполняют, как правило, из стекла.

Отсутствие стандартов для цоколей связано с разнообразием размеров и мощности осветительного прибора, условиями использования, физическим воздействием и другими факторами.

Все модели патронов, цоколей отличаются устоявшейся маркировкой.

Штырьковой цоколь «G»

Второе место по разнообразию и популярности после резьбовых цоколей занимают штырьковые конструкции. Штырьки цоколя плотно входят в специальные прорези патрона, чем достигается надежный контакт электропитания лампы. Обозначаются штырьковые цоколи заглавной буквой «G», за которой следуют другие буквы латинского алфавита: U, X, Y, Z. Они указывают на модификацию лампы и не являются взаимозаменяемыми. Буква «U» обозначает энергосберегающую лампу.

Цоколи с модификацией «X» применяются для ламп, используемых в точечных светильниках с направленным светом. Именно такой вариант станет отличным решением для установки в гипсокартонный потолок, когда требуется светом подчеркнуть определенные моменты в комнате.  Читайте подробнее об этом здесь.

Модели с буквами «Y» и «Z» используются крайне редко и применяются для ламп специального назначения.

Штырьковый цоколь «G»

После букв в обозначении следуют цифры. Они обозначают расстояние между штырьками в миллиметрах. Наиболее распространены размеры 4мм, для миниатюрных галогеновых ламп; 5мм для обычных люминесцентных ламп типа ЛБ40; 5,3 мм для ламп с питанием 12В; 9мм для декоративных светильников с питанием 220В;

Для компактных ламп, используемых в настольных светильниках, применяется 4-х штырьковый цоколь, представляющий собой комбинацию из пары двухштырьковых моделей. В обозначении таких конструкций перед буквой «G» ставится цифра 2.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

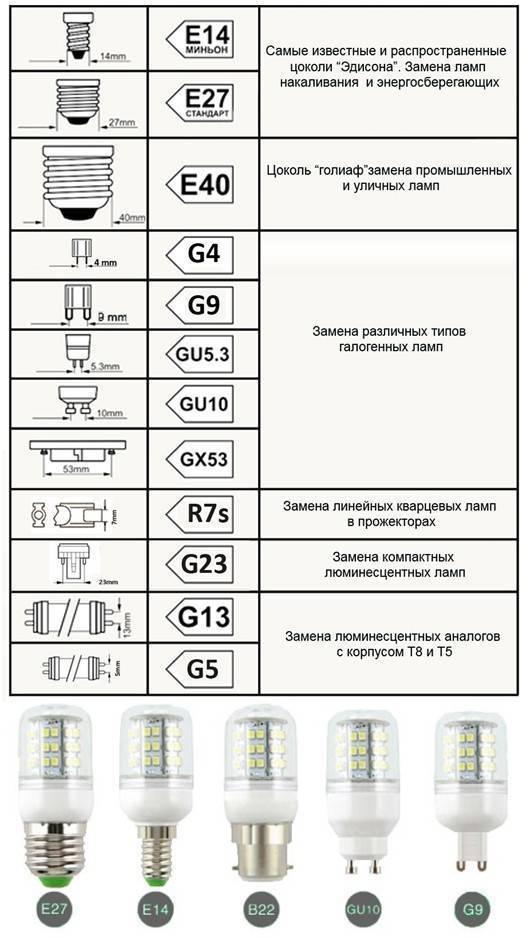

Характеристики популярных типов цоколей для ламп освещения

Цоколь Е14

Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.

Цоколь E27

По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.

Цоколь G4

Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.

Цоколь G5

В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.

Цоколь G9

Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.

Цоколь 2G10

Это комбинация двух аналогичных конструкций. Имеет четыре штырька и изготавливается специально под особо плоские лампы люминесцентного типа, которые используются для характерных настенных светильных приборов, либо их потолочных вариантов.

Фокусирующий цоколь «P»

Лампы, обозначение цоколя которых начинается с буквы «Р», используются довольно редко. Такая конструкция получила название «фокусирующий цоколь»

Они применяются в прожекторах, кинопроекторах, фонариках – то есть в тех источниках света, для которых важно направление светового потока. В цоколе размещается особая сборная линза

Именно она направляет свет в нужную сторону.

После первой буквы следуют цифры, обозначающие диаметр фокусирующего фланца. Лампа устанавливается на фланец горизонтально. Маркировку Р14,5 следует понимать как цоколь фокусирующий, с диаметром ориентирующей части (или корпуса) 14,5мм.

Фокусирующий цоколь «Р»

Виды ламп и цоколя

Существует семь видов, отличающихся по характеристикам света:

1. Естественный холодный цвет с маркировкой ЛКБ.
2. Дневной свет с улучшенной передачей цвета с маркировкой ЛДЦ.
3. Белый теплый цвет ЛТБ.
4. Дневной цвет с маркировкой ЛД.
5. Белый цвет ЛБ.
6. Естественный цвет с улучшенной передачей цветов ЛЕЦ.
7. Холодный белый цвет ЛХБ.

Виды цоколя

Люминесцентные, в отличие от лампы накаливания, не включаются напрямую в электрическую сеть. Для подключения применяют специальные устройства – балласты, это пускорегулирующие аппараты.

Они делятся на два вида: с внешним ПРА и встроенным ЭПРА. ПРА – это пускорегулирующая аппаратура, ЭПРА- электронная пускорегулирующая аппаратура. Балласты могут быть встроены в патрон или в прибор.

Модели с внешним ПРА делится на 2-х и 4-х штырьковые цоколи. Четырехштырьковые цоколи подключаются с помощью специального устройства или дросселя.

А двухштырьковый цоколь можно включить только при помощи дросселя. Лампы с внешним ПРА часто используются для настольных светильников, люстр.

Также, есть модели, которые выпускаются с цоколем в который встроена ЭПРА. Цоколь выпускают с резьбой двух диаметров – стандартным и маленьким.

Как правильно подобрать нужный цоколь к патрону

Чтобы не ошибиться в выборе, нужно учитывать параметры осветительного устройства, под который вы выбираете цоколь.

Выбирая разъемное соединение, учитывайте следующие нюансы:

1. Параметры сети для разных видов цоколей отличаются. Некоторые устройства работают при напряжении 12 – 24 ВB, а другие – 220 B.
2. Определитесь с выбором источника света: галогенные, люминесцентные или светодиодные (LED) лампы. Последний вариант считается самым лучшим.
3. Для LED-ламп с выключателями или диммерами нельзя использовать лампочки с цоколями Е14 или Е27.
4. Ассортимент штырьковых ламп большой, поэтому легко запутаться. Чтобы этого не случилось, не выбрасывайте перегоревший элемент.

Светодиодные лампы подходят практически под все типы цоколей. Однако при выборе устройства, учитывайте номинальную мощность осветительного устройства.

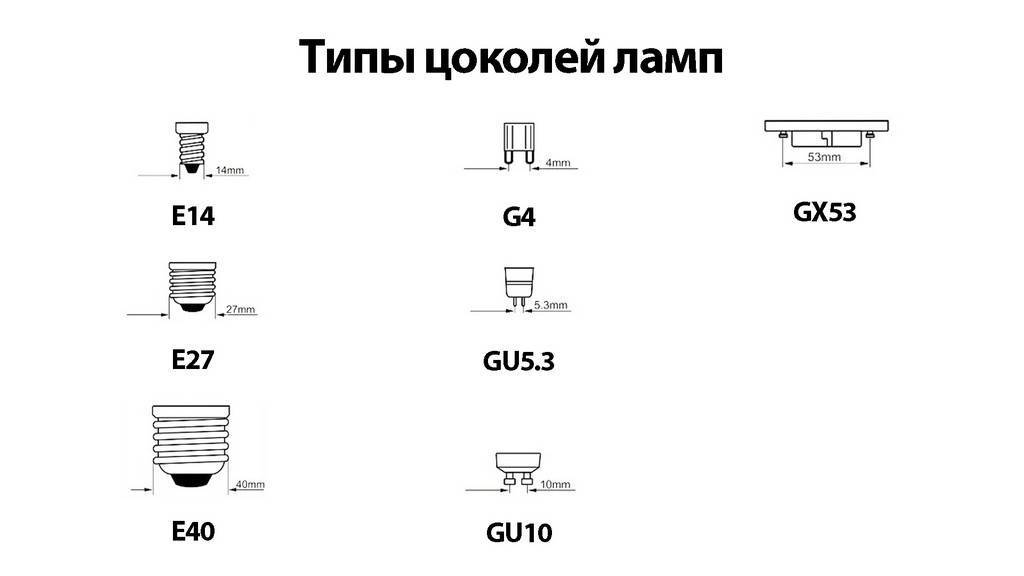

Какие бывают типы цоколей

Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.

Резьбовой цоколь

Традиционным принято считать резьбовой цоколь, или по-другому – винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения – Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.

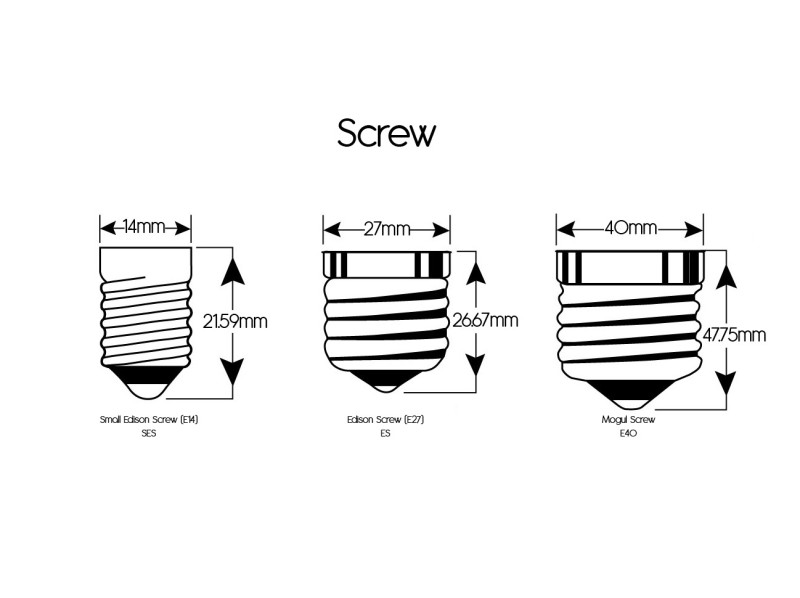

Размеры резьбовых цоколей

Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века

Это очень важно для тех, кто увлекается возрождением старинных вещей

В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.

Штырьковый цоколь

Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.

Штырьковые цоколи

Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.

Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.

• Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
• Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
• Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
• Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
• Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
• Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.

Так выглядит софитная лампа

Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:

• V – цоколь, имеющий конический конец.
• U – энергосберегающая люминесцентная.
• A – автомобильная лампочка.

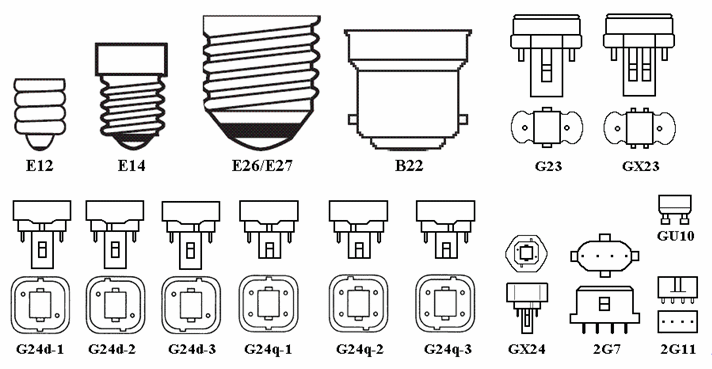

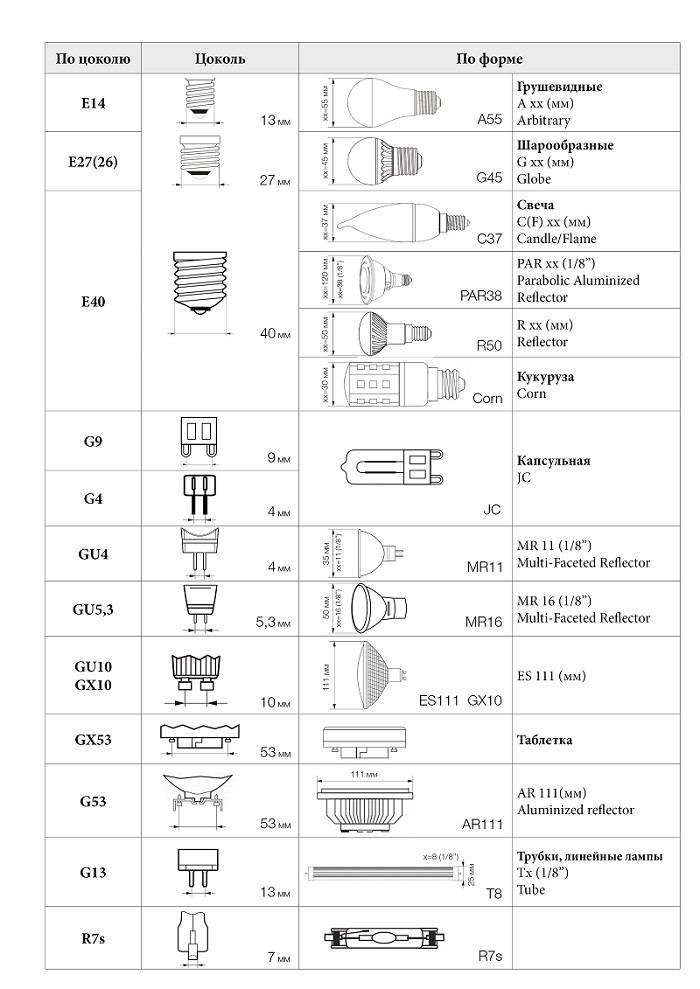

Различные типы цоколей бытовых ламп
