Как правильно сделать громоотвод на даче или в частном доме своими руками: Пошаговая инструкция

Категории и виды внешней защиты от молний

Физика атмосферной молнии заключается в мощном электрическом разряде. По сути, это обычный ток, выбирающий путь с минимальным сопротивлением. Основная задача защитной системы заключается в создании такого же пути, чтобы электричество уходило в землю, не затрагивая конструкции здания и не нанося какого-либо ущерба.

Вся молниезащита жилого дома и ее блоки условно разделяется на несколько видов:

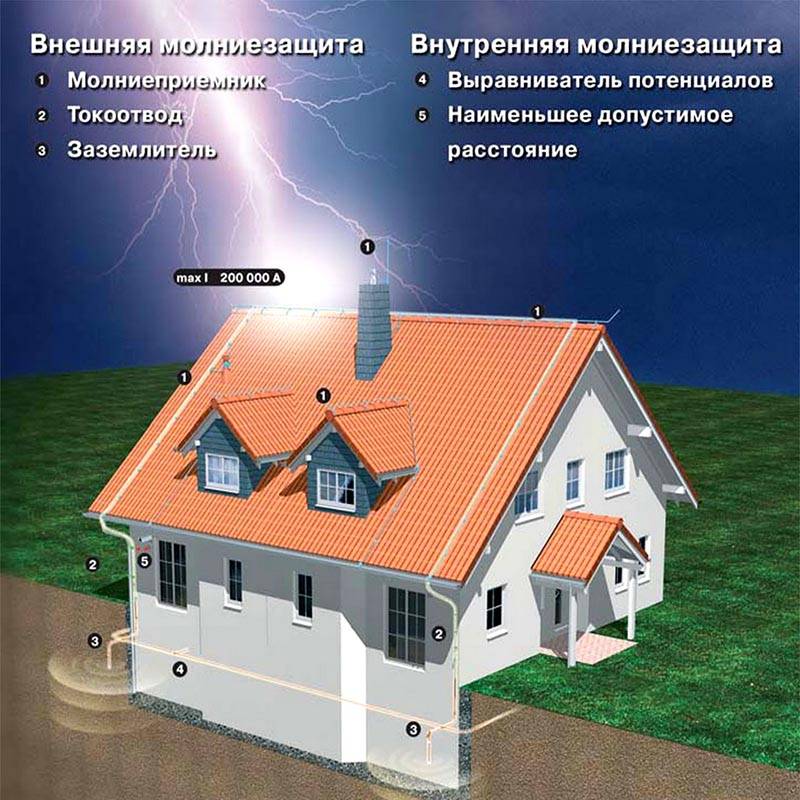

• По методам защиты они бывают активными и пассивными. В первом случае в молниеприемнике устанавливается ионизатор воздуха. Его воздействие создает условия для разряда статического электричества, накопленного в атмосфере. То есть, суть активной защиты заключается в притягивании молнии, предотвращая ее прямое попадание в дом и другие постройки, расположенные рядом. В пассивных системах отсутствуют какие-либо дополнительные устройства, поэтому молния не во всех случаях разряжается в этих местах. Тем не менее, данная защита служит надежным барьером и предотвращает прямое попадание разряда в объект. Она не спасает бытовые электроприборы от вторичных поражающих факторов, которые нейтрализуются дополнительными защитными средствами.
• По видам защиты системы бывают внутренними, защищающими от вторичных факторов, и внешними, нейтрализующими первичные поражающие факторы. В частных домах применяются обе части, поскольку системы активной защиты в быту практически не используются.
• По особенностям конструкции защитные блоки разделяются на три категории. Молниеприемники могут быть штыревыми, сетчатыми или тросовыми. Каждый из них обладает своими преимуществами и недостатками. Например, цена штыревых молниеотводов самая низкая, но они и отличаются низкой эффективностью по сравнению с другими типами приемников.

Наибольшей популярностью у владельцев частных домов пользуются пассивные системы внешней защиты от ударов молний. Они работают совместно с внутренними компонентами, дополнительно защищающими от вторичных поражающих факторов.

Для чего нужна установка молниезащиты?

Дом — это наша крепость, где мы чувствуем себя безопасно и защищено. Мы оборудуем свое жилище всеми самыми современными системами защиты от взломов и пожаров, но часто забываем про угрозу такого природного явления, как молнии. Пусть вероятность удара очень незначительна, но масштаб разрушений столь велик, что с лихвой оправдывает вложения в установку молниезащиты или заземления. Нельзя недооценивать урон и от мощного электромагнитного поля, возникающего при ударе молний вблизи строения или дома, которое может с легкостью вывести из строя как электрическую, так и слаботочную сеть, повредить приборы, имеющие электронную начинку. Современное жилище оборудовано большим количеством электронных компонентов, убытки будут велики, если дом не находится под молниезащитой или, проще говоря, не подключен к заземляющему контуру. Задуматься о монтаже молниезащиты и организации системы заземления следует еще на этапе строительства дома и обустройства ландшафта на участке. Большинство элементов внутренней и внешней защиты здания можно гармонично совместить с элементами помещения и его декора.

Что это такое

По сути, громоотвод для дома — это своего рода система безопасности, действие которой состоит из трех этапов:

• «встреча»;
• перенаправление;
• заземление.

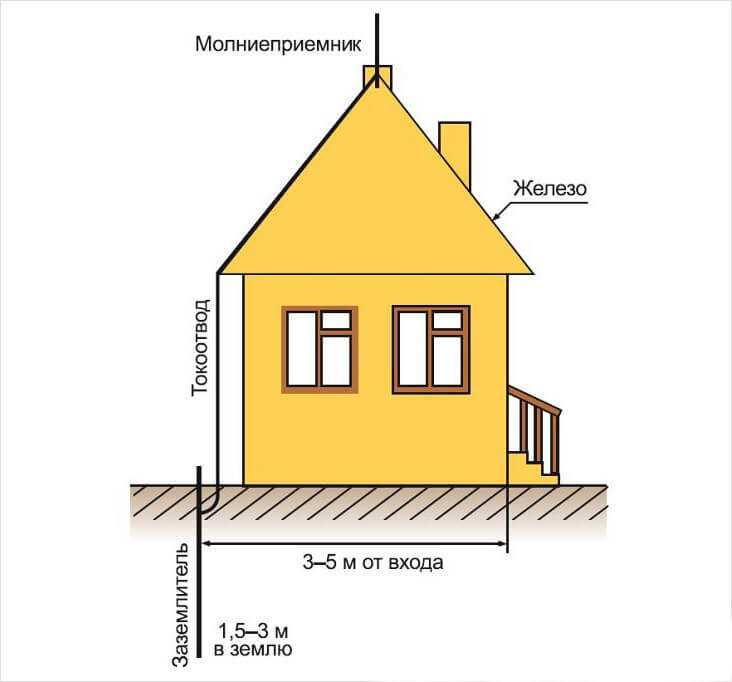

Соответственно и сам громоотвод конструктивно состоит из трех частей:

• приемника;
• токоотвода;
• заземлителя.

То есть, при ударе молнии в крышу дома происходит следующее – приемник громоотвода принимает заряд электричества, токоотвод его перенаправляет в сторону, а заземлитель «успокаивает» в грунте участка рядом с домом.

Громоотвод в частном доме

Конструкция довольно-таки проста, поэтому ее не так уж и сложно сделать самостоятельно, но есть один нюанс, который необходимо учитывать – вид кровельного материала, которым покрыта крыша.

Самый простой тип громоотвода представляет из себя стальной стержень, установленный в самом высоком месте крыши дома. К стержню приварена металлическая проволока, которая спускается по стене вниз. Второй конец проволоки приварен к металлическому листу, вкопанному в землю.

Такой громоотвод для дачного дома сделать легко и весьма недорого, ведь можно использовать подручные материалы, к примеру остаток трубы или арматуры. Конечно, нужно учитывать тип крыши, а точнее, нюансы в устройстве системы безопасности от удара молнии, которые зависят от кровельного материала:

• металлические – для таких крыш длина приемника громоотвода должна быть больше одного метра;
• шифер и родственные ему материалы – более эффективен «лежачий» громоотвод – то есть вдоль «конька» нужно расположить толстый металлический трос, к которому припаивается отвод, так же, как к вертикальному столбику;
• черепица – можно использовать и простой классический тип конструкции, а можно и разместить сетчатый громоотвод – это квадрат или прямоугольник из металла с такой же металлической сеткой, расположенный над кровлей на высоте около метра на деревянных столбиках, к нему припаивается отводка.

Какой бы не был предпочтен громоотвод, в частном доме нужно учесть и такой момент, как расположение заземлителя. Лист металла иди брусок должен быть как можно дальше от входа и других частей участка.

Заземление приемника молнии

По которым часто ходят. Так же он не должен располагаться близко к фундаменту, расстояние от стены должно составить не менее, чем метр. Глубина, на которую закапывают заземлитель в идеале составляет 3-4 метра, минимальная глубина – 2 метра.

Как сделать громоотвод в частном доме

Для начала необходимо разобраться непосредственно с земляными работами. Громоотвод для дачного дома своими руками выбирают один из двух видов. Это может быть линейный заземлитель или замкнутый. Если идет строительство нового дома, то защитное оборудование рекомендуется устанавливать еще на начальном этапе. Хорошая грозозащита и качественный результат будут обеспечены. Глубина заземления варьируется от 0.5 до 1 метра, в зависимости от специфики грунта. При этом лучше выбирать почву, которая бы обладала хорошей электропроводимостью. Если же это не получается сделать, то есть несколько способов ее улучшить. Например, для песчаной почвы подойдет солевой раствор.

Если громоотвод организован традиционным способом, то следует проконтролировать, чтобы конструкция была подключена ко всем токопроводящим частям крыши. Своеобразным проводником может служить и кровля, если ее толщина будет превышать 0.5 мм. Разряд самостоятельно пройдет по кратчайшему пути. Плохая проводимость почвы может быть одним из факторов, который снижает эффективность громоотвода в целом.

Дачный участок – особенно уязвимое место, поэтому такие дома находятся под особой угрозой

При подготовке грозозащиты важно учитывать размер дачи и используемые материалы (даже мельчайшие, например, проволоку)

Прежде чем решиться делать громоотвод в частном доме своими руками, подумайте, стоит ли рисковать. Чтобы максимально обезопасить себя, может лучше воспользоваться услугами профессионалов. Они знают, как делается громоотвод и дадут советы по его эксплуатации, чтобы конструкция служила как можно дольше.

Компания «Алеф-Эм» уже много лет работает в данном сегменте рынка и находит индивидуальный подход к каждому клиенту. Благодаря нашим услугам ваша душа будет спокойна, а недвижимость – защищена.

Советуем также ознакомиться: «Профессиональная установка грозозащиты».

Работы выполняются в четко оговоренные сроки. Цену на услуги Вам назовут сразу после осмотра объекта. Благодаря большому опыту работы установка громоотводов выполняется одинаково качественно для всех зданий. У специалистов компании «Алеф-Эм» есть все необходимое оборудование для выполнения даже наиболее сложных заданий. Они знают, как делают громоотводы и выполнят работы с учетом всех современных требований качества и надежности.

Установка такой конструкции – это реальный шанс обезопасить себя и свою семью от непредвиденных последствий. Не стоит рисковать, ведь каждый год природа преподносит все новые погодные сюрпризы. Устанавливайте громоотводы, которые станут надежной защитой на долгие годы.

Также рекомендуем ознакомиться с видео:

«Громоотвод своими руками, бюджетный вариант»

«Монтаж молниезащиты загородного дома»

Заземлитель

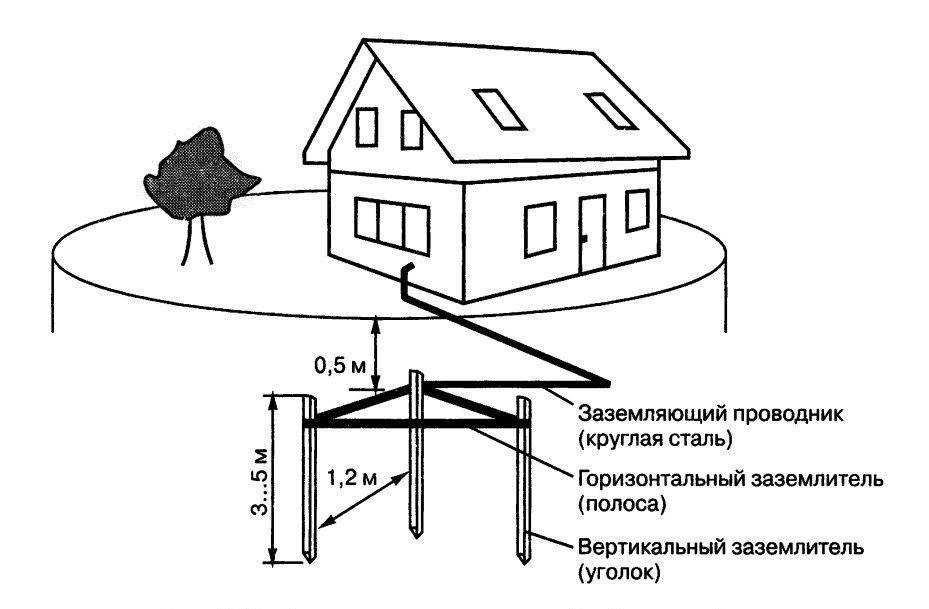

Изготавливается в виде заземляющего контура, который закапывается в грунт. В качестве материала применяются стальные или медные элементы, которые закапываются в землю. Формируется из арма

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь	Круглый:
черная	для вертикальных заземлителей;	16	–	–
	для горизонтальных заземлителей	10	–	–
	Прямоугольный	–	100	4
	Угловой	–	100	4
	Трубный	32	–	3,5
Сталь	Круглый:
оцинкованная	для вертикальных заземлителей;	12	–	–
	для горизонтальных заземлителей	10	–	–
	Прямоугольный	–	75	3
	Трубный	25	–	2
Медь	Круглый:	12	–	–
	Прямоугольный	–	50	2
	Трубный	20	–	2
	Канат многопроволочный	1,8*	35

Все детали заземляющего контура могут как закольцовываться и формировать замкнутую цепь, так и выстраиваться в сплошную линию. Разумеется, что замкнутый вариант считается более надежным. Размеры контура подбираются в зависимости от местных условий.

Рис. 5: пример установки заземлителя

Основное требование к заземляющему контуру – обеспечение установленной величины переходного сопротивления металл – земля, поэтому его лучше располагать в влажном слое, периодически поливать водой или обрабатывать материалами, уменьшающими переходное сопротивление и увеличивающими площадь тока растекания (древесный уголь и соль). Согласно п.1.7.103 ПУЭ сопротивление должно быть не более 5, 10 и 20 Ом для сетей с фазным напряжением 380, 220 и 127 В соответственно.

Расположение заземлителя делается не ближе 1 м от стен и 8 м от пешеходных дорожек. Так как в этой точке возникает шаговое напряжение, способное нанести удар током любому, кто находится в радиусе зоны поражения, поэтому приближаться к контуру во время грозы категорически запрещено, как и прикасаться к его токоведущим элементам.

Проводка заземления

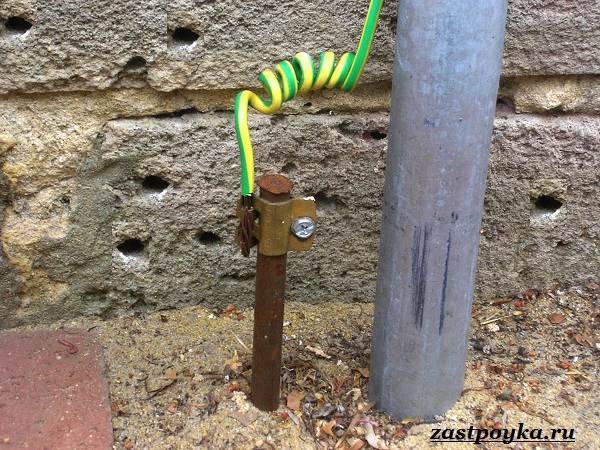

Токоотвод подключается к нижней части при помощи болтового или сварного соединения. Место для его установки должно находиться далеко от входа в жилище, беседки или дорожки, на которой может оказаться человек во время грозы. При заземлении заряд способен нанести серьезную травму. Согласно нормативам, контур следует закладывать на расстоянии не менее 1 м от стены дома.

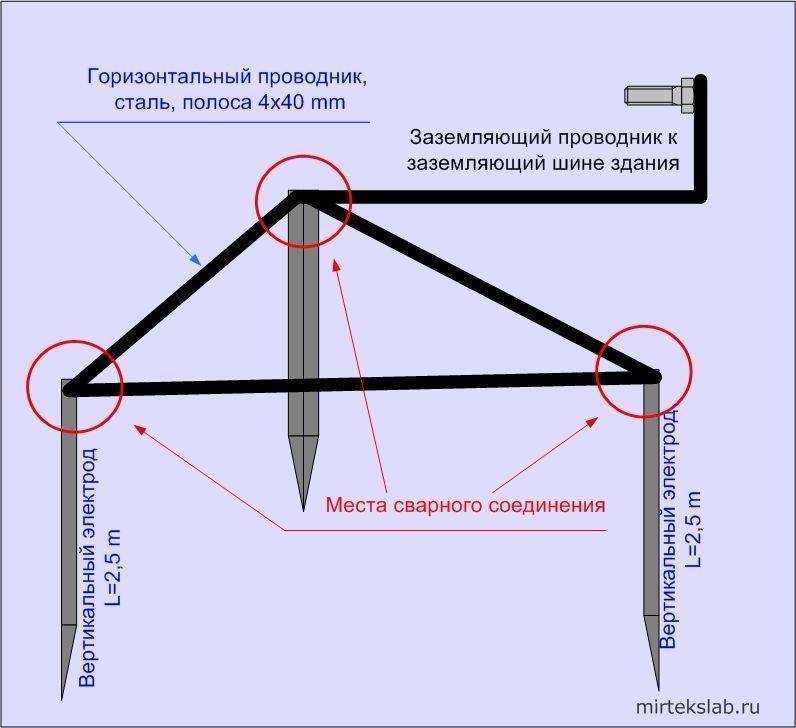

Как правило, используют треугольные контуры. Работы начинают с отрытия траншей по их периметру. Длина каждой стороны составляет 3 м, глубина — 0,5-0,7 м. Котлован соединяется с фундаментом траншеей такой же глубины.

В качестве вертикальных электродов применяют трехметровые арматурные пруты с сечением 14 мм. Перед погружением в почву их грунтуют и красят, чтобы они прослужили как можно дольше. Их забивают кувалдой на глубину 0,5 м. Верхушки сваривают между собой тремя металлическими уголками или пластинами. Вместе они образуют каркас в форме правильной треугольной призмы. Верхняя часть каркаса соединяется с токоотводом четвертой пластиной или уголком. Эта деталь прокладывается в траншее, ведущей к дому.

Если здание стоит на подушке из песка и щебня, необходимо повысить проводимость основания с помощью соляного раствора. Им заливают электроды после монтажа. Затем траншею засыпают.

Установка в частном доме громоотвода своими руками

Молниеотвод необходим для любого загородного домовладения. Печальная статистика свидетельствует о том, что ежегодно в средней полосе России десятки пожаров в частных домах случается именно по причине удара молнии.

Для молниезащиты частного дома можно использовать любой оголенный проводник с защитой от коррозии. Это могут быть стальные или дюралевые мачты, можно использовать оцинкованный металл.

Устройство молниеотвода

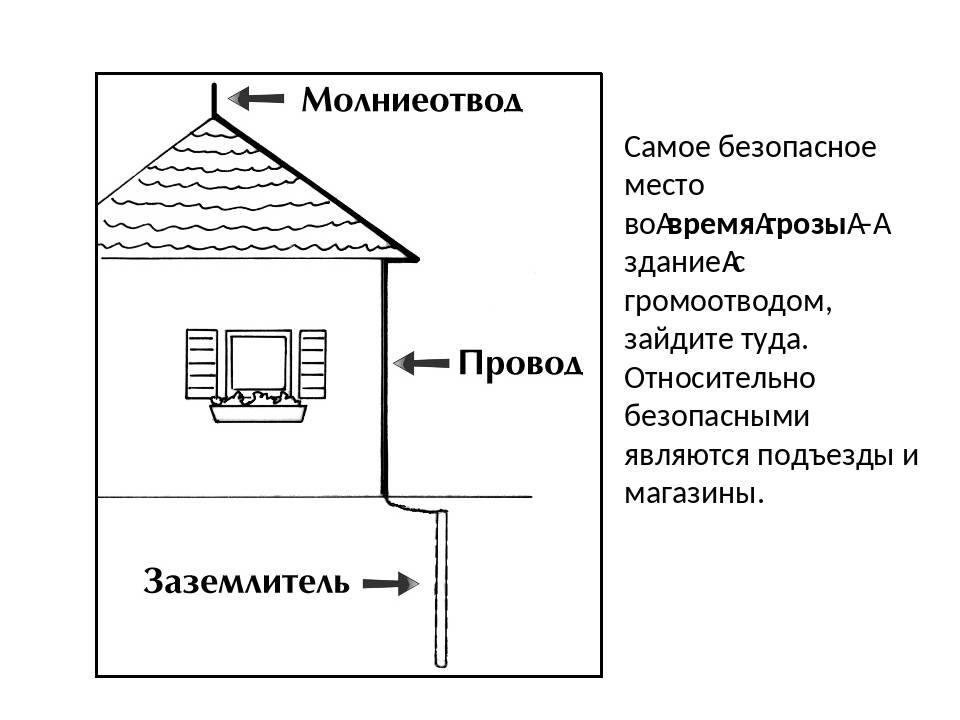

Самая простая конструкция молниеотвода состоит из трех частей:

1. Молниеприемник – проводник, возвышающийся над самой высокой точкой кровли. Это может быть металлический стержень, толстая стальная проволока или металлическая труба. Главное, чтобы материал стержня был не меньше 50 мм квадратных миллиметров. Вместо стрежня можно использовать трос, натянутый вдоль конька выше полуметра от кровли. Трос подходит только для крыш из шифера или керамической черепицы. Его натягивают над крышей и закрепляют на ближайших деревьях или деревянных мачтах. Все молниеприемники соединяются с токоотводом сваркой.
2. Токоотвод – проводник с соответствующим материалу сечением: сталь – 50, алюминий – 25, медь – 16 миллиметров в квадрате. Токоотвод следует направлять строго сверху вниз, без поворотов и загибов. Если загнуть токоприемник под прямым углом, он загорится в момент попадания молнии. Токоотвод следует крепить только к материалам, стойким к возгоранию. Не следует крепить токоотвод непосредственно на стены дома. Он должен проходить на расстоянии минимум 20 сантиметров. Проследите, чтобы токоотвод не касался окон, крыльца, дверей. Соединять токоотвод с принимающим стержнем необходимо сваркой. Место сварки можно обработать защитным составом от коррозии.
3. Заземлитель – часть молниеотвода, направляющая разряд в толщу грунта. Его устраивают так же, как контур для домашней электросети. Но для громоотвода следует установить отдельную конструкцию, ни в коем случае нельзя подсоединять его к бытовому контуру!

Подробный видеоматериал, как сделать громоотвод в частном доме:

Watch this video on YouTube

Подготовительный этап

Выбираем высоту конструкции. Верхний конец стержня молниеприемника должен располагаться на высоте не более 12 метров над землей

Важно учесть и размеры защищенной зоны: ее радиус составляет 1,5 высоты мачты. То есть, десятиметровая мачта обезопасит территорию диаметром в 30 метров

Для большого участка с постройками может понадобиться монтаж двух или трех мачт, расположенных в разных точках. Минимальная высота громоотвода над крышей дома составляет 1.5 — 2 метра.

Выбираем место установки контура заземления. Этот важный элемент должен располагаться на расстоянии не более метра от фундаментного основания постройки, на которой вы планируете установить громоотвод и на удалении в несколько метров от крыльца и дорожек. В зоне расположения заземления опасно находиться во время грозы, поэтому лучше подыскать для нее место между стеной дома и забором. Рекомендуется поверх вкопанной в землю заземляющей конструкции установить садовую композицию с широким основанием, уложить валуны или поставить ограждение по периметру.

• Штырь молниеотвода. Лучше всего подходит стальной пруток с площадью сечения не менее 60 мм2, но можно использовать медный стержень с площадью сечения 70 мм или алюминиевый 35 мм2.
• Токоотвод. Проволока из меди или оцинкованной стали диаметром 6 мм в защитной оболочке или гофрированном кожухе.
• Заземлитель. Изготавливается из трех двухметровых отрезков уголка 50х50 мм из нержавеющей стали и трех пластин из того же металла длиной 1,2 метра, шириной 40 мм и толщиной от 4 мм.

На этапе проектирования конструкции необходимо определиться, в каком месте крыши будет установлен штырь громоотвода и куда будет выведен токоприемник для соединения с заземлителем.

Варианты исполнения

Молниеприемник принимает удар на себя, поэтому должен отвечать повышенным требованиям надежности при эксплуатации.

• Если он представляет собой стержень, то наилучшим материалом служит разнопрофильная прокатная сталь: водопроводные, газопроводные трубы, металлический прут. При их диаметре не менее 100 кв. мм длина должна составлять порядка 200 см от места фиксации на доме. Полые трубы с верхнего конца завариваются либо герметично укупоривают пробкой. Наиболее полная зона охвата защиты коттеджей, дачных и частных домов наблюдается при высоте стержневой конструкции не превышающей 30 м.
• Можно использовать трос (оцинкованный стальной канат). Несколько его нитей подвешивают горизонтально над домом на автономно стоящих опорах. Концы канатов обязательно заземляются. Нужно только правильно выбрать место подвешивания натянутой конструкции.
• Применение сетчатой защиты из катанки сечением 8 мм, уложенной на кровлю, или плоских стальных полос (сечением до 20 мм) тоже актуально. Более того, молниеприемник в виде сетки, соединенный с контуром заземления отдельно расположенными несколькими проводниками, считается самым эффективным, позволяющим обеспечить максимальный коэффициент защиты.
• Провод для громоотвода в качестве отводящего ток элемента должен быть в диаметре не менее 6 мм (надземная часть). Используется для этих целей все та же катанка. Кусок провода, уходящий землю, не должен быть тоньше 10 мм. В этом подземном участке выполняется соединение (сварочное, болтовое) с заземлителем.
• В качестве надежного заземления используют присыпанный грунтом лист металла (1 м х 1 м) или металлическую трубу, стержень, забитый в грунт не менее чем на 1,5-2,0 м. В месте обустройства заземления должен быть всегда влажный грунт – эффективный проводник. Долговечным будет заземление из меди, нержавейки.

Что такое громоотвод и как он функционирует

Итак, молниеотвод – это устройство, предназначенное для защиты зданий и сооружений от удара молний. Представляет собой заостренный металлический штырь, который устанавливается в вертикальном положении на крыше зданий или на отдельно стоящей высокой мачте. От нижнего конца штыря идет проводник, который уходит в землю – заземление.

Принцип действия молниеотвода

Большинство людей думают, что основная функция молниеотвода заключается в том, что при прямом попадании молнии во время грозы он отводит заряд по проводнику в землю, где тот рассеивается, не повреждая здание. Да, это утверждение верное, и при попадании молнии именно так и произойдет.

Молния крайне редко попадает в громоотвод

Молниезащита тросовая

Немного физики

При образовании грозовых облаков происходит разделение зарядов. Мельчайшие капли воды приобретают отрицательные и положительные заряды, при этом отрицательные заряды скапливаются преимущественно в нижней части кучевого облака.

1. На поверхности земли, а также на зданиях и сооружениях под заряженным облаком скапливаются индуцированные заряды противоположного знака, то есть положительные.

   Нюансы разделения зарядов

2. Между землей и облаками увеличивается напряженность электрического поля. Появляется разность потенциалов, достигающая миллионов вольт. Данной разницы достаточно для образования разряда, коим и является молния.

3. Разряд молнии начинается со ступенчатого лидера. Под этим понимается слабосветящийся разряд, который движется по направлению от облака к земле со скоростью 50 000 км/сек. Путь молнии прокладывается по воздуху — он неоднороден, а значит, есть места с более высокой электропроводностью (больше количество заряженных частиц). По ним-то молния и проходит. По-другому можно сказать, что молния выбирает наименьший путь сопротивления.

   Разряд молнии

4. Приближаясь к земле, лидер направляется в те участки, где в данный момент имеется наибольшее количество индуцированных зарядов противоположного знака. Когда лидер достигает земли, все отрицательные заряды, находящиеся в ионизированном канале, устремляются в землю – сначала заряды из нижней части канала, а затем и из облака. Таким образом, основной разряд идет снизу-вверх.

   Молния выбирает наименьший путь сопротивления

Наверное, всем известно, что молния поражает высокие объекты: деревья, вышки, мачты, дома. Но происходит так не всегда, так как многое зависит от электропроводности этих объектов. Например, ствол дерева содержит влагу, что позволяет образующимся в земле индуцированным зарядам перетекать на верхушку дерева, а значит, расстояние до нисходящего ступенчатого лидера сокращается. Ему нужно проделать меньший путь, поэтому удар с высокой долей вероятности придется в рассматриваемый объект. Так будет, если рассмотреть одиноко стоящее дерево.

Большинство специалистов рекомендует поднимать молниеотвод на высоту до 18-20 м, особенно если здание находится в плотной застройке частного сектора

Справедливо перетекание зарядов также для высоких сооружений и зданий, однако если поблизости находится объект с более высокой электропроводностью, он накопит в себе больше индуцированных зарядов, и молния поразит именно его — несмотря на то, что оно может быть намного ниже.

Единственным проверенным средством, помогающим уберечься от удара атмосферного разряда, является молниеотвод

Данный эффект полностью объясняет поведение молнии. Иногда люди недоумевают, почему заряд поражает не высокое строение, а какой-нибудь маленький сарай, находящийся поблизости. Причиной может быть то, что он стоял на водоносном слое почвы, а вода, как мы знаем, является прекрасным проводником и однозначно будет содержать большее количество индуцированных зарядов.

Молниезащита загородного дома

Можно часто наблюдать деревья, пораженные молнией, около рек. Как известно, в силу гравитации реки протекают в самых низких участках рельефа, но так как вода в реке – это хороший проводник, содержащий много зарядов, в этой области создаются самые оптимальные условия для попадания молнии.

История молниеотвода

Информация для тех, кто до сих пор не знает, для чего нужно заземление

Зачем нужно заземление? Трудно найти человека, который не знает, что такое электричество. Первый негативный опыт от контакта с ним получали многие еще в детстве, засовывая маленькие пальчики в розетку. Помните эти бодрящие ощущения? Все дело в том, что организм человека на 70% состоит из жидкости, а она, как известно, отлично проводит ток. И если провести через этот организм мощный поток электроэнергии, ткани разрушатся.

Серьезные поражения током являются причиной инвалидности или даже смерти

Порой удивительно, как взрослые люди попадают в неприятные ситуации с электричеством, прекрасно зная эти азы.

Между прочим, профессиональные электрики, не раз битые этим самым током, используют не только изолированный инструмент и специальные перчатки, но и диэлектрическую обувь. Она не дает цепи замкнуться.

Кто-то может сказать: ну я-то не хожу под вышками электропередач, я под собственной крышей, в безопасности. Нет, мол, такой необходимости в заземлении для частного дома. И будет неправ. Как раз в доме коварные 220 вольт так и ждут, когда вы расслабитесь. Простенький пример: вы установили современный электрокотел и подключили его к цепи батарей. Все чудесно до поры до времени, пока обогреватель не вышел вдруг из строя и не попала фаза на его корпус. Хорошо, если пощупать батареи решит взрослый, у него есть небольшой шанс выжить. А если ребенок?

Вот чтобы избежать таких катастрофических последствий и необходимо заземление на даче, в доме, в квартире, в офисе.

Как сделать своими руками

Сейчас очень модно делать самостоятельно все, что только возможно и невозможно, поэтому задумываясь о безопасности во время грозы, первое, что приходит в голову многим людям, это вопрос о том, как соорудить громоотвод своими руками.

Хотя самостоятельные действия в строительстве далеко не всегда оправданны, допустимы и в принципе не всегда экономичны, в отношении громоотводов такой подход полностью верен.

В том, как сделать громоотвод, нет совершенно ничего сложного, для сооружения этой конструкции потребуются:

• железный прут с сечением не менее, чем 15-20 мм, или же обрезок трубы, минимальная длина вертикального стержня – 25 см, но длина «приемника» должна быть выше, чем все антенны или какие-либо другие объекты на крыше;
• деревянные подпорки, которыми прут будет закреплен;
• металлическая проволока, очень толстая, с сечением не менее 5-6 мм, достаточной длины;
• заземляющий металлический лист, брусок, труба – все что угодно, но наиболее подходящим является все же плоская металлическая пластина;
• сварочный аппарат и все, что может понадобиться для сварки;
• строительные металлические скобы и молоток;
• лопата.

Из вышеизложенного принцип монтажа конструкции ясен – на крыше крепится вертикальный стержень-приемник, к нему приваривается проволока, которую спускают по стене, закрепляя скобами, далее ее конец приваривают к заземляющей пластине, которую зарывают в землю.

Внимание следует уделить двум моментам – приемник и все другие элементы не должны быть ржавыми «до дыр» или совсем ветхими, кроме этого, сварка должна быть очень качественной, такой, чтобы при ударе молнии проволока не отлетела в сторону от стержня-приемника. Роль заземлителя тоже нельзя недооценивать

Эта часть конструкции должна обладать наименьшим возможным сопротивлением, то есть говоря проще – принять поток электричества и «отдать» его земле

В сухих, песчаных почвах более целесообразно устанавливать для заземления вертикальные трубы или бруски, а во влажных суглинках – плоские горизонтальные пластины

Эта часть конструкции должна обладать наименьшим возможным сопротивлением, то есть говоря проще – принять поток электричества и «отдать» его земле. В сухих, песчаных почвах более целесообразно устанавливать для заземления вертикальные трубы или бруски, а во влажных суглинках – плоские горизонтальные пластины

Роль заземлителя тоже нельзя недооценивать. Эта часть конструкции должна обладать наименьшим возможным сопротивлением, то есть говоря проще – принять поток электричества и «отдать» его земле. В сухих, песчаных почвах более целесообразно устанавливать для заземления вертикальные трубы или бруски, а во влажных суглинках – плоские горизонтальные пластины.

Как устроена система защиты от электрического удара

Она состоит из трех основных элементов. Рассмотрим их устройство более подробно.

Верхняя принимающая часть

Она расположена на кровле и соединена с другими элементами конструкции. Существует несколько инженерных решений.

• Металлический вертикальный прут — его монтируют на самых высоких участках крыши — коньках и шпилях. Материалом служат хорошие проводники, применяющиеся для производства проводов — медь, алюминий. Сталь хуже пропускает ток, поэтому ее используют реже. Проводимость прямо пропорциональна толщине изделия. Толщина стандартного заводского стержня из меди и алюминия составляет от 3 до 4 см, из стали — 6-8 см. Высота — от 0,5 до 2 м. Такие средства подходят для небольших построек — дачных домов, бань, отдельных гаражей. На крупных коттеджах нужно смонтировать несколько таких прутьев.
• Трос, натянутый между двумя мачтами на противоположных краях конька. Это средство работает эффективнее, так как трос закрывает больше пространства. Его минимальное сечение — 0,5 см. Расстояние до конька — от 25 см. Мачтами могут служить деревянные планки.
• Сетка из меди либо алюминия — ее укладывают на скат либо монтируют под негорючую пожаробезопасную отделку. Толщина проволоки — от 0,6 до 0,8 см. Максимальный размер ячейки — 6х6 м.
• Молниеприемниками могут служить профнастил, металлочерепица либо другое проводящее покрытие. Сделать такой громоотвод для дачного дома можно лишь в случае, если стропила и кровельный пирог не поддерживают горения. Деревянные балки воспламеняются даже после обработки антипиренами, поэтому такой способ защиты следует использовать только для стальных и железобетонных стропил.

Как самостоятельно сделать молниеотвод в частном доме?

Сначала нужно определиться с местом возведения громоотвода

Его удаленность от дома — несколько метров, но наилучший вариант — окраина земельного надела, но не далее 100 м. Решение проблемы может быть упрощено путем кооперирования с хозяевами соседних участков, поскольку одна громоотводная конструкция может охватить несколько хозяйств в одну общую безопасную зону.

Верхняя часть громоотвода должна возвышаться над домом на минимальную высоту в 2 м. Здесь можно руководствоваться принципом «чем выше, тем лучше». Но все хорошо в меру, иначе слишком высокая вышка будет притягивать «излишние» грозовые разряды.

Монтаж вышки, куда намечено крепление молниеотвода

Материалом могут служить всем привычные металлические уголки, соединенные сваркой. Какая конструкция будет у вышки – решать вам, главное — в ее сердцевине должна быть пустота, необходимая для прохождения проводника под заземление.

К самой верхней точке вышки приваривают хомуты для крепления стержней из алюминия или меди. Стержень соединяется с проводником, который в дальнейшем будет соединен с контуром заземления. После нужно выкопать 2-х метровую яму (это минимальная глубина), в которую вкапывается смонтированная вышка.

При высоте дома 5 м, минимальная высота вышки 7 м плюс стержень-приемник молнии.

Заземление

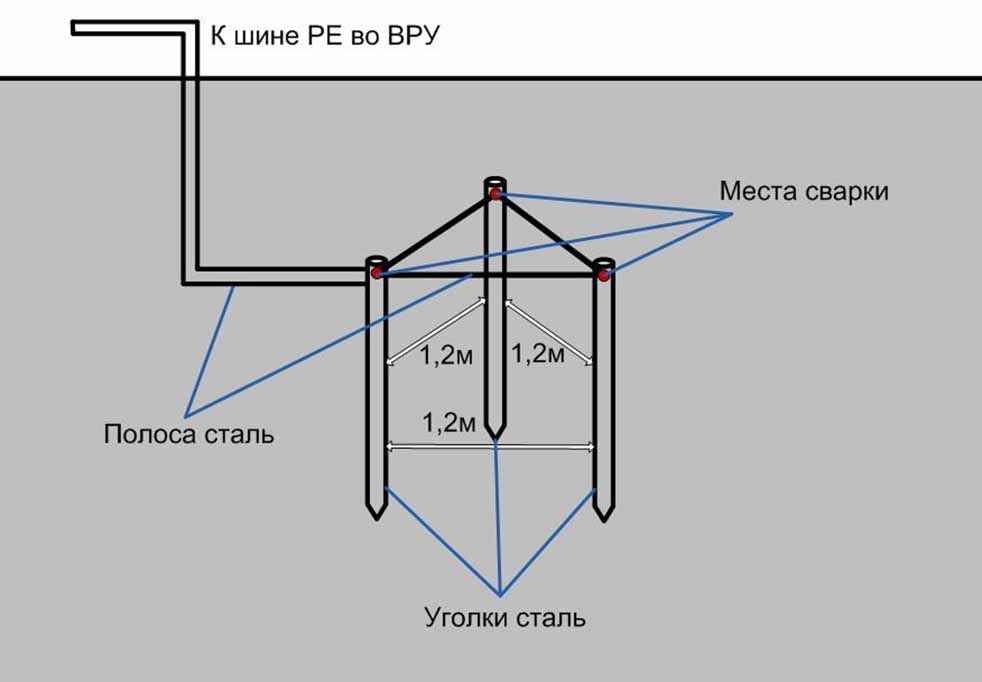

Чертят равносторонний треугольник так, чтобы вышка оказалась в его центре. В углы на глубину 2 м вбивают контуры заземления из медных стержней или арматуры с гладкой поверхностью, выполняющие роль электродов.

Электроды, находящиеся в грунте соединяют с помощью прутьев того же материала, тем самым получая треугольник.

Соединение проводника молниеотвода с контуром заземления

Это последний и заключительный этап установки громоотвода частного дома.

Для обеспечения хорошего действия, надежности и безопасности устройства грозозащиты, нужно обязательно провести качественное соединение каждого его элемента.

Чтобы проводник не окислялся, его покрывают гофрой, что значительно снизит степень его проходимости. Что касается стержня-приемника, его зачищают, когда он начинает окисляться.

Для придания вышке антикоррозийной стойкости, ее подвергают окрашиванию, что недопустимо в отношении грозозащитного оборудования.

Как установить молниезащиту?

Схемы заземления частных домов своими руками: 380 В и 220 В

Принцип громоотвода

Правильнее было бы называть это сооружение молниеотводом, но с точки зрения благозвучности громоотвод приемлемее. В каком-то смысле это название связано с давним страхом человека перед силами природы, древние считали гром – признаком гнева богов.
