Кратко о кровле
После того, как определен тип крыши и материал, из которого она будет сделана, можно приступать к работе. Многоскатная крыша смотрится великолепно, но трудна в исполнении и значительно дороже. Обычная двускатная кровля является оптимальным вариантом, в ней легко сооружается мансардный этаж или чердак.
Уклон кровли должен быть не менее 270и не более 500, такие параметры нужны, чтобы не скапливался снег, и не было ветровой нагрузки. Стропила устанавливаются с расчетом предполагаемой нагрузки и с учетом выбранного утеплителя.
Из досок сооружается конструкция в форме «Л» и на крыше монтируется на обвязку при показании свесов в 350-700 мм. При помощи ригеля конструкция устанавливается и применяется, как макет для стропил. Стропила, как правило, устанавливаются с шагом в 60 см.
Благодаря невысокой цене, простоте монтажа и другим положительным качествам, потребитель в последнее время чаще выбирает металлочерепицу или профнастил.
Чем утеплен каркасный дом?
Утеплители, которые применяют в стенах каркасных домов, должны обеспечивать теплоизоляцию дома не ниже нормативной при толщине слоя около 15 см (эта цифра определяется размером сечения каркаса).
Для напыления эковаты чаще всего используют специальные выдувные установки |
После напыления эковаты, специальным устройством выравнивают уложенный слой эковаты |
Данным требованиям соответствуют:
минеральная (базальтовая) вата (достаточная толщина — 15 см). Этот материал обладает также хорошими звукоизоляционными качествами. Плиты утеплителя должны быть жесткими, чтобы со временем не произошли их усадка и снижение энергоэффективности стен дома. Базальтовая вата — наиболее распространенный утеплитель в каркасных домах.

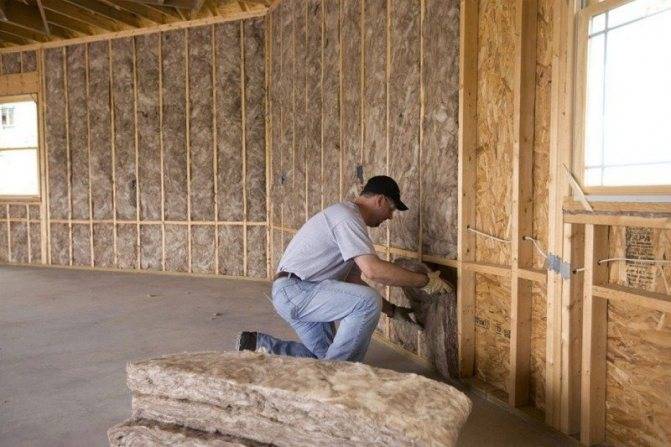

Минеральная вата — один из самых популярных утеплителей
вспененный пенополиуретан (ППУ), достаточная толщина 10-12 см). Это прочный, жесткий материал. Его недостаток в том, что при пожаре он выделяет ядовитый дым, поэтому в стене он должен быть изолирован обшивкой (что как раз соответствует конструкции каркасного дома). Пенополиуретан используют в некоторых типах каркасно-щитовых домов заводского изготовления.
Утепление каркасного дома напылением пенополиуретана (ППУ)
экструдированный пенополистирол применяют как дополнительное утепление (толщина слоя — 3-10 см). Укладывают его по наружной обшивке домов для придания им повышенной энергоэффективности. Это высококачественный, долговечный, дорогой материал, его используют в каркасных домах премиум-класса.

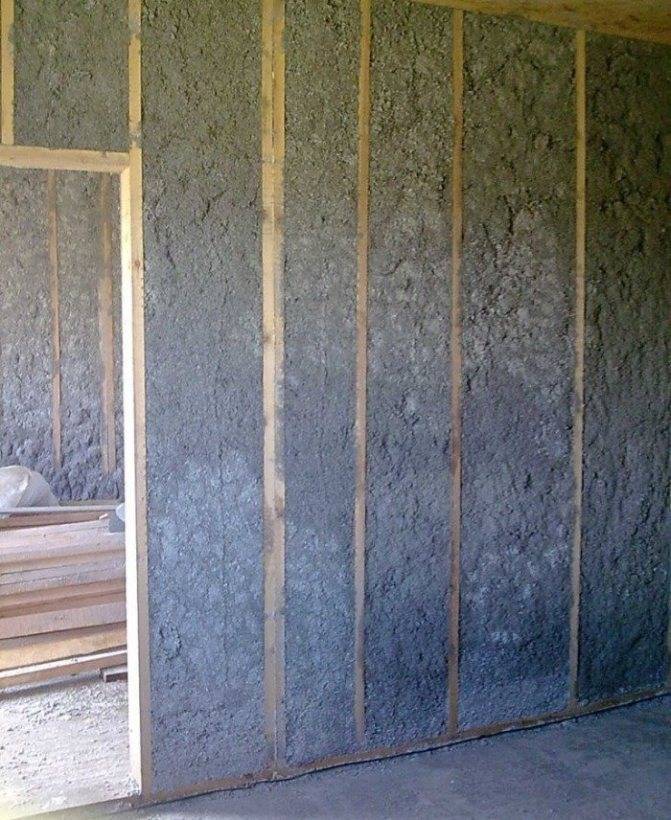

эковата — утеплитель из целлюлозы (толщина 20 см). Материал представляет собой однородную массу, напоминающую вату. При утеплении стен его засыпают между обшивками или увлажняют и наносят на утепляемую поверхность при помощи выдувного оборудования. При влажном методе нанесения материал, застывая, плотно схватывается с конструкциями (за счет присутствующего в нем лигнина — древесного клея, естественного связующего). Для снижения горючести в состав эковаты входят антипирены.
Утепление каркасного дома эковатой |
Утепление каркасного дома эковатой |
Утепление каркасного дома эковатой |
Утепление каркасного дома эковатой |
древесноволокнистая вата — утеплитель для домов с повышенными требованиями к экологичности (толщина — 16-20 см). Он имеет форму жестких плит, в которых связующим тонких волокон целлюлозы является природная древесная смола.
Другой вид экологичного утеплителя — камышовые (камышитовые) маты и плиты.
Порядок строительства каркасного дома
Четкое соблюдение порядка обеспечит правильность работ и поможет учесть все детали. Этот алгоритм дает гарантию того, что дом будет монтироваться по всем строительным нормам и прослужит долгое время.
Для начала стоит выбрать оптимальное место. Для строительства требуется выбрать оптимальную почву и уровень расположения грунтовых вод, учесть все климатические особенности места и расположение коммуникационных систем. После этого можно производить разметку и закладку подходящего фундамента. При монтаже деревянного каркаса в фундамент укладываются два венца из обработанного бруса на которые монтируется деревянный каркас. При строительстве металлического каркаса такая операция не производится.
Далее следует возведение каркаса и его наружная обшивка. Во время монтажа обшивки устанавливаются окна и двери. Благодаря тому, что дом не деформируется и не усаживается монтаж окон можно осуществлять непосредственно во время строительства. За этим этапом осуществляется утепление, если во время строительства не использовались готовые щиты, которые в момент внутренней обшивки просто закрываются гипсокартоном.
Ну и когда весь каркас собран и обшит, собираются внутренние перегородки, обустраиваются полы и потолки, проводятся коммуникации. В последнюю очередь монтируется крыша и производится внутренняя и внешняя отделка.
Каркасное строительство является не только самым популярным и недорогим, но и полностью обеспечивает дому долговечность, функциональность и комфорт. Затраты на последующую эксплуатацию значительно минимизируются за счет утеплителей и высокой теплопроводности конструкции. Огромным преимуществом является быстрое возведение и ввод здания в эксплуатацию, а также долговечность высокая экологичность материалов, которые помогают создать уютное и полезное жилье за минимальный срок.
Видео о строительстве каркасного дома
- Каркасные дома: достоинства и недостатки
- Высокая экологичность каркасного дома: так ли это на самом деле?
- Долговечность каркасного дома
- Дешевизна строительства каркасного дома
- Другие минусы такого строительства
Инструкция к фундаменту
Особенности различных типов фундамента
Плитный — изготавливается из армированного каркаса, связанного проволокой, залитого бетоном
При использовании такого фундамента важно, чтобы он был прочен и водостоек, так как при эксплуатации ему придется подниматься и опускаться при сезонном движении почвы. Плита должна быть высотой от 250 до 500 мм
Основание плитного фундамента необходимо заглубить в почву не менее чем на 100-200 мм, если заглубление нет желания делать, то можно фундамент установить на слой гравия.
Ленточный — для этого типа необходимо углубиться в грунт на 100-500 мм и сделать деревянную опалубку, бетон заливается в опалубку с высотой, не превышающей 100 см над землей, и образует своеобразную бетонную ленту. Общая высота такого фундамента будет составлять не более 150 см.
Перед тем, как заливать бетон, дно траншеи просыпается песком, создавая песчаный слой в 50-100 мм толщиной, после чего монтируется металлический каркас. Заливая такой фундамент, его необходимо трамбовать, используя подручные средства или бетонные специальные вибраторы.
Свайно-винтовой — устанавливается из асбестовой трубы в подготовленное предварительно углубление. После чего труба армируется и бетонируется изнутри. Также это могут быть трубы из металла, которые вкручиваются в почву.
Далее на сваях устанавливается горизонтальный брус (еще его называют ростверк), который выполняет функцию нижней обвязки каркаса с вертикальными стойками и является важным несущим элементом дома. Брус должен быть высокого качества и обязательно обработан необходимыми антисептиками, сечение бруса для ростверка должно быть более 150х150 см.
Для гидроизоляции под брус укладывается рубероид. Можно, конечно, выполнить ростверк из железобетона или металла, но это станет чуть дороже, а в качестве преимуществ не добавит.
Заливая фундамент, не забываем об инженерных отверстиях для более удобного монтажа необходимых коммуникаций.
Закладка столбчатого основания фундамента
Столбчатый фундамент из блоков
В зависимости от состояния грунта и массы будущего дома застройщик определяет тип фундамента. Практика показывает, что в качестве фундамента можно использовать любой тип – фундамент на винтовых сваях, ленточный, монолитная платформа или столбчатый. При строительстве столбчатого фундамента необходимо иметь на руках хотя бы примерный чертеж расположения стен.
Суть этого фундамента заключается в том, что столбы будут размещаться в углах здания и в местах максимальной нагрузки на конструкцию. Для фундамента этого типа применяют бетон, кирпич.
После её проведения и проверки качества можно приступать к изготовлению самих столбов. Для этого можно использовать отдельную опалубку, а можно устроить их производство непосредственно на участке.
Столбчатый фундамент с башмаком
Первым делом необходимо изготовить опору столба, её называют башмак. Посмотрите фото, на нём изображена свая с башмаком схематично. Его размеры составляют до 30 см в высоту и 25–30 см в сечении. В состав его конструкции входит арматурная сетка, которая расположена параллельно поверхности земли, может быть установлено несколько вертикальных арматурных прутков — они будут основой для столба. После того как башмак застынет, можно изготовить и основную часть фундаментного столба. Для этого можно использовать либо обрезок трубы, либо соорудить деревянную опалубку. Высота всей конструкции равняется сумме двух слагаемых – глубины ямы (высота промерзания) и величины выхода столба над землей (от 100 мм).
В качестве материала некоторые специалисты применяют традиционный бетон марок М300, а кто-то использует пескобетон. На самом деле тип применяемого бетона должен быть определен на стадии проведения расчетов. Главное, надо помнить, что материал для изготовления башмака и основы должен быть одинаковым. Для проведения дальнейших работ необходимо дать готовым деталям высохнуть. Этот процесс займет как минимум 7 дней, но если применять кирпичи или шлакоблоки, процесс высыхания ускоряется на несколько дней.
После того как столбы готовы, можно приступать к их установке. Для этого потребуется ямобур, который позволит вырыть яму под столб. Размер ямы должен превышать размеры башмака. Установка столбов проводится в строгом соответствии с разметкой фундамента. Столбы устанавливаются на расстоянии 1–2 м друг от друга в местах наибольшей нагрузки, например, под котлом отопления. После установки столбов пространство между ними и стенами ямы можно засыпать щебнем, песком.
Этапы строительства крыши каркасного дома с фотопримерами
Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.
Пошаговая инструкция возведения стропильной системы крыши каркасного дома
Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.
| Иллюстрация | Описание действия |
 | Первым делом устанавливаем и крепим доски 50x200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство. |
 | После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди. |
 | Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши). |
 | Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно. |
 | По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх. |
 | Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки). |
 | А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам. |
На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.
Кровельное покрытие: порядок действий при монтаже
Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.
Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.
Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.
Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

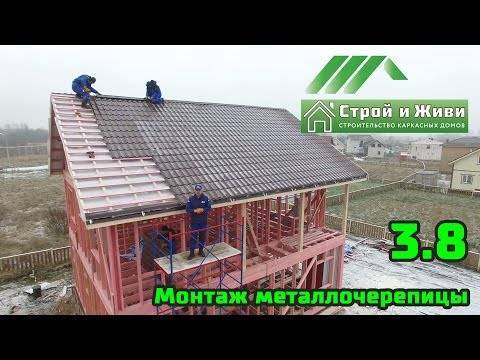

Watch this video on YouTube
Какие проблемы возникают
Постройка каркасного дома своими руками. Поэтапная подробная схема
Самые главные правила строительства – это ни в чем не ошибаться и ничего не упускать. Если взглянуть на процесс возведения здания в общем, то выделяются 4 основных этапа инструкции по строительству:
- Проектирование. Сюда входят расположение и дизайн будущего дома, выбор материалов и их свойств, размещение комнат и инженерных коммуникаций. Рекомендуется сначала составить графическую схему целого здания, а в процессе строительства – делать рабочие чертежи отдельных этапов и частей.
- Грунтовые работы. На данном этапе размечают место для фундамента (например, «рисуют» периметр натянутой леской или веревкой), копают котлован (если он нужен для выбранного типа фундамента), подготавливают землю. Требуется выкорчевать растения, засыпать и утрамбовать неровности.
- Строительные работы. Сюда входит всё, начиная от заливки фундамента и заканчивая размещением коммуникационных систем.
- Отделка. Как внешние, так и внутренние отделочные работы оставляют напоследок. На этом завершающем этапе пошагового строительства появляется возможность экспериментировать. Выбор покрытий, дизайнерские решения – всё зависит от личных предпочтений.
Тщательно изучив порядок строительства каркасного дома, самостоятельно возвести здание будет не так уж трудно.
Советы
Подготовительные работы
Каркасный дом с обшивкой сайдингом
Купить каркасный дом не составляет большого труда, достаточно обратиться в специализированную компанию по продаже такой продукции или, разработав проект самому, построить свое жилище. Порядок работ по строительству можно отобразить следующим списком:
- Изыскания;
- Проектирование;
- Строительство фундамента;
- Возведение коробки, кровли;
- Утепление, отделочные работы и обустройство инженерных систем.
На первых двух стадиях выясняется возможность строительства дома в этом месте. Если это возможно, то определяется тип фундамента, его конструкция. В результате этих работ появляется спецификация и смета, в которой содержится перечень материалов и инструмента, их ориентировочная стоимость. Перед тем как начать все эти подготовительные работы, застройщик должен составить техническое задание на будущий дом.
Монтаж кровли дома

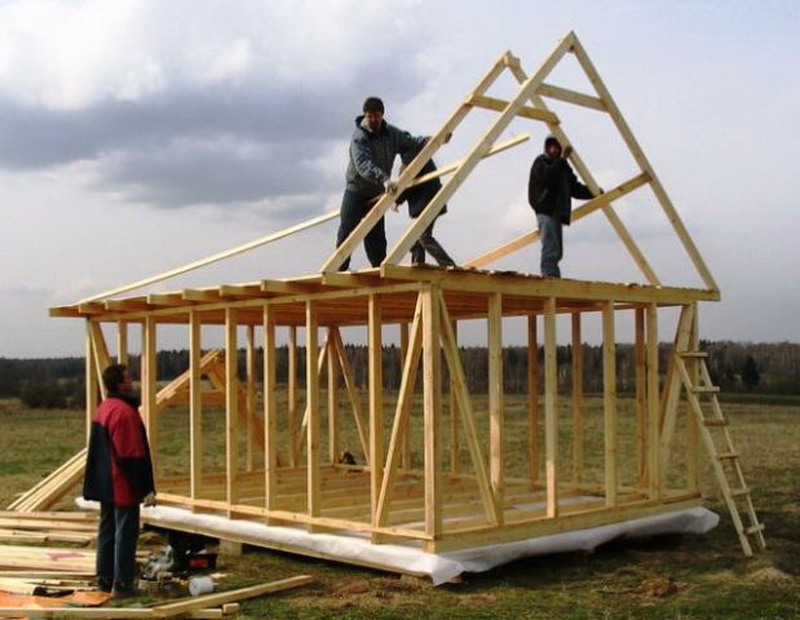

Возведение каркаса кровли
Создание кровли — один из самых важных моментов при строительстве дома по каркасной технологии. Ошибки, возникающие при её возведении, приводят к деформации крыши, нарушению режима тепловой изоляции. В итоге может произойти её разрушение. На потолочное перекрытие возлагается решение нескольких задач, а именно:
- Навешивание на него потолочного покрытия;
- Удержание утеплителя.
В случае если застройщик предусматривает наличие второго этажа или мансарды, то потолочное перекрытие должно быть усилено. В зависимости от нагрузки, которую будет принимать на себя потолочное перекрытие, выбирается размер сечения потолочного бруса. Например, если полезная и нежилая нагрузка составит 147 кг на квадратный сантиметр, то необходимо использовать балки сечением 150*50 м с шагом между ними 400 мм.
Процесс установки лаг и стропил к ним не отличается от такого процесса, проводимого при строительстве традиционного дома.
Для того чтобы закрепить лагу, достаточно использовать три гвоздя, два вбиваются с одной стороны, а один с другой, по обоим её концам.
Стропила можно собирать на ровном участке строительной площадки и после их сборки и проверки её правильности поднимать наверх. Сборка кровли начинается с одного из фасадов, обязательно применение строительного отвеса. Выставив первую стропилу, необходимо зафиксировать её укосинами, а после установки второй целесообразно связать установленные конструкции. Кроме того, что стропила соединяются между собой, для повышения прочности конструкции имеет смысл соединить стропилу и лагу с помощью вертикально опущенной доски. Так последовательно проводится установка стропил.
Установка обрешётки также не отличается от такой операции, проводимой при возведении кровли на обычном доме. Укладка гидро- и теплоизоляции проводится в соответствии с прилагаемыми к этой продукции инструкциями. В качестве теплоизоляционных материалов применяют как искусственные, так и натуральные материалы. Для уменьшения веса конструкции целесообразно применять пенопласт, который выпускают листами разной толщины.
Ещё одним положительным свойством каркасного дома можно назвать и то, все работы по отделке можно проводить, не дожидаясь его усадки. К их проведению можно приступать сразу после того, как в проемы будет уложен утеплитель, а сам стеновой каркас обшит плитами. Тогда застройщик может начинать отделку стен изнутри и снаружи.
Перекрытие и стропильная система
Крыша в каркаснике

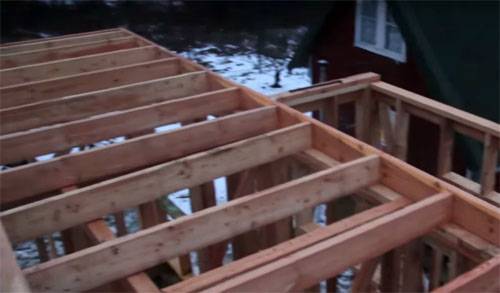

Конструкция перекрытия – это поперечные балки, расположенные с небольшими промежутками. В каркасных зданиях перекрытие крепится к верхней обвязке. Есть 3 способа такого крепления, сопоставимых по надежности:
- металлические уголки;
- врезка в обвязку;
- опорные кронштейны.
Принцип монтажа перекрытия зависит от того, что будет находиться над потолком:
- для мансарды берут балки 20х20 см и кладут их с шагом 40 см;
- если сверху будет просто чердак и крыша – достаточно будет сечения 10х10 см, а шаг между ними можно довести до 60 см;
- для полноценного второго этажа нужны балки 15х15 см, поверх которых кладется черновой пол – так же, как и на первом этаже.
Дерево для перекрытия и стропил принято выбирать такое же, как использовалось при обвязке.
Стропильная система бывает 2 видов:
- мансардная;
- двускатная.
Разница в их монтаже несущественна, нужно только правильно рассчитать количество древесины (на мансардные стропила уйдет больше). Общий алгоритм таков:
- Выбирают угол наклона крыши. Лучше всего – от 15° до 45°. Если меньше, то зимой на кровлю будет слишком сильно давить снег, а если больше – выйдет дорого, а внешний вид будет странным.
- Прикрепляют мауэрлат (перекладину) к верхней стороне стен по всему периметру здания. Роль мауэрлата выполняет толстый брус, прикрученный (чаще всего) анкерными болтами.
- Делают шаблон стропил. Для этого берут 2 бруска или доски и скрепляют их под выбранным углом. Длина этих досок должна соответствовать длине стропил.
- Устанавливают шаблон на мауэрлат так же, как планируют ставить стропила.
- Ставят стропила по шаблону, начиная от краев крыши. Соединяют их заранее, поднимая на крышу уже в виде «ножниц». Шаг между стропилами – не менее 60 см.
- Если нужно, укрепляют готовую систему подпорами и подкосами.
- В конце размещают центральную балку (коньковый прогон) и прикручивают либо прибивают ее ко всем стропилам.
Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства
Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.
| Достоинства | Недостатки |
| Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца. | Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много. |
| Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента. | Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов. |
| Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется. | Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию. |
| Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную. | |
| Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки. | Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели. |
| Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым. | Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа. |
| Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина. | |
| Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет. | Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции. |
Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.
Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент
Минусы каркасных домов
Шаг 3: Каркасные стены
Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.
Способы сборки каркаса
Быстровозводимые здания сегодня строят способами:
- традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
- методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
- из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;

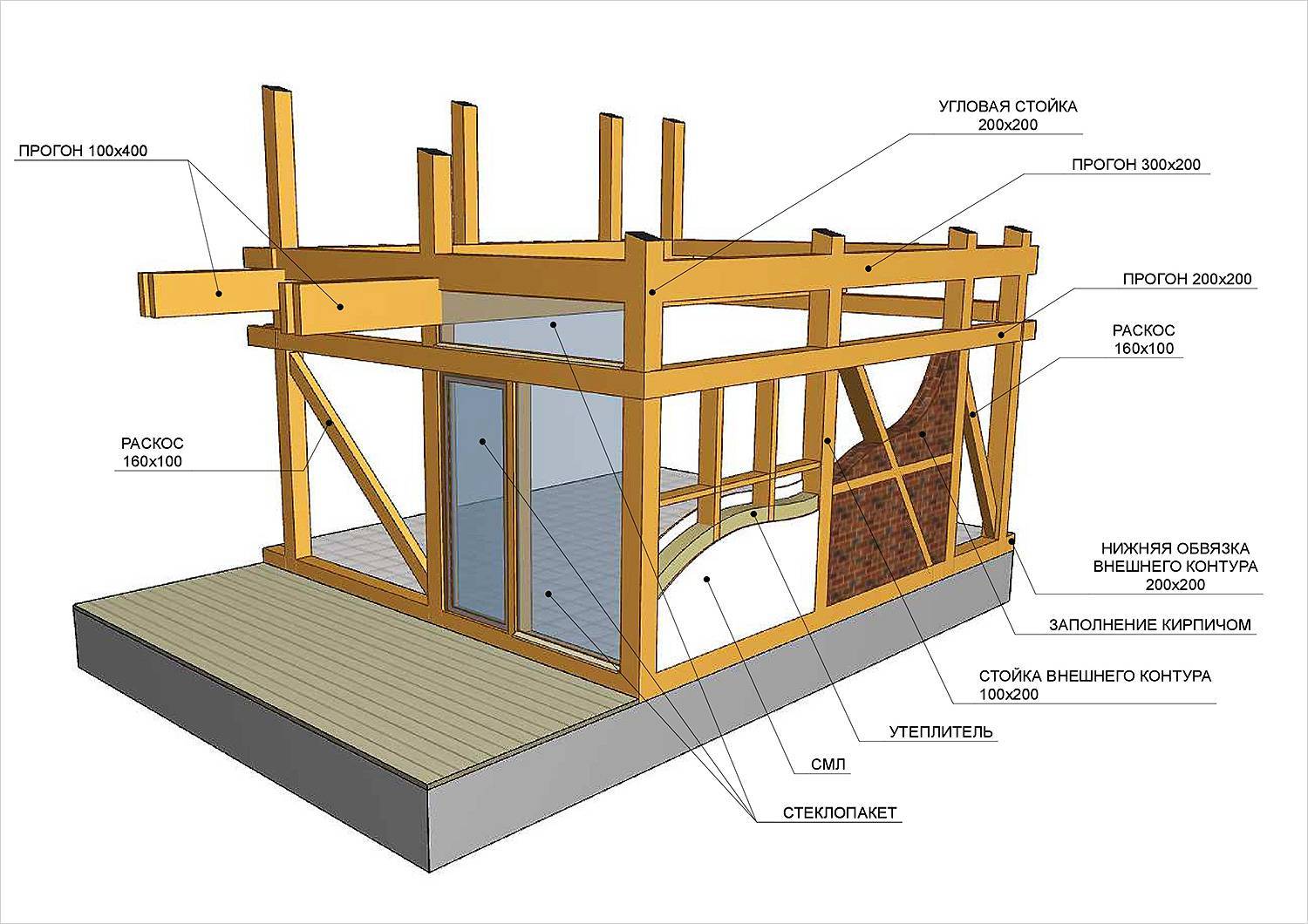

- по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
- по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.
Монтаж каркаса способом «канадская платформа».
В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

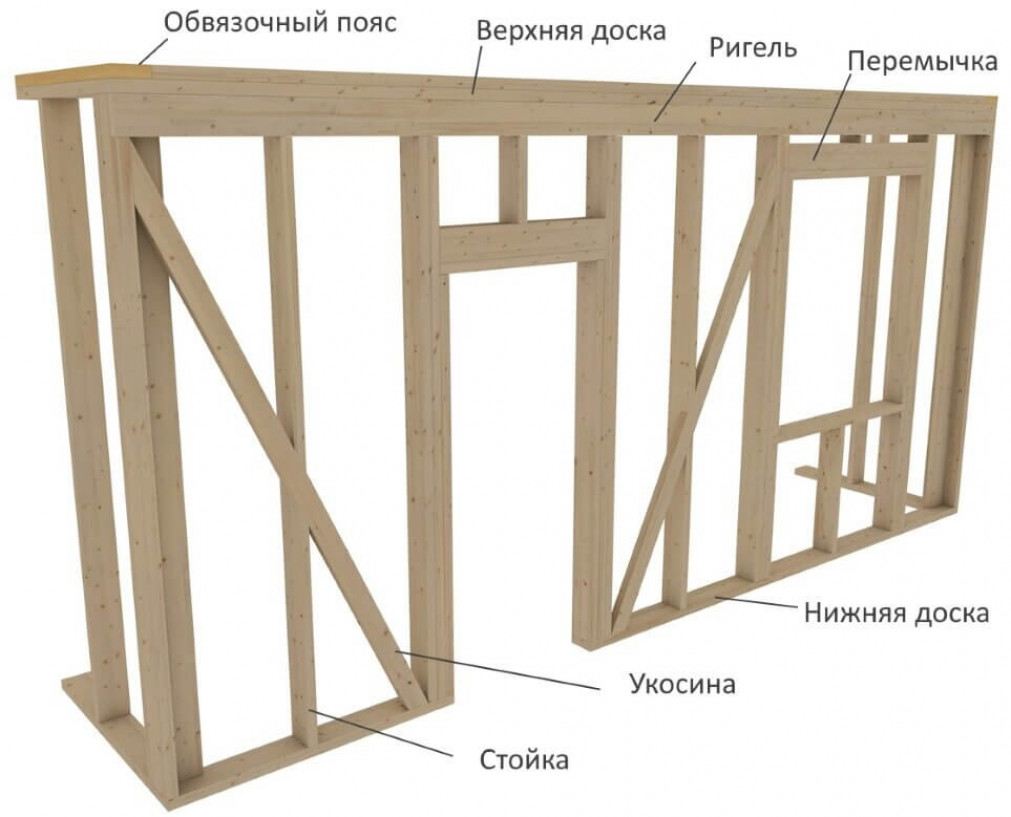

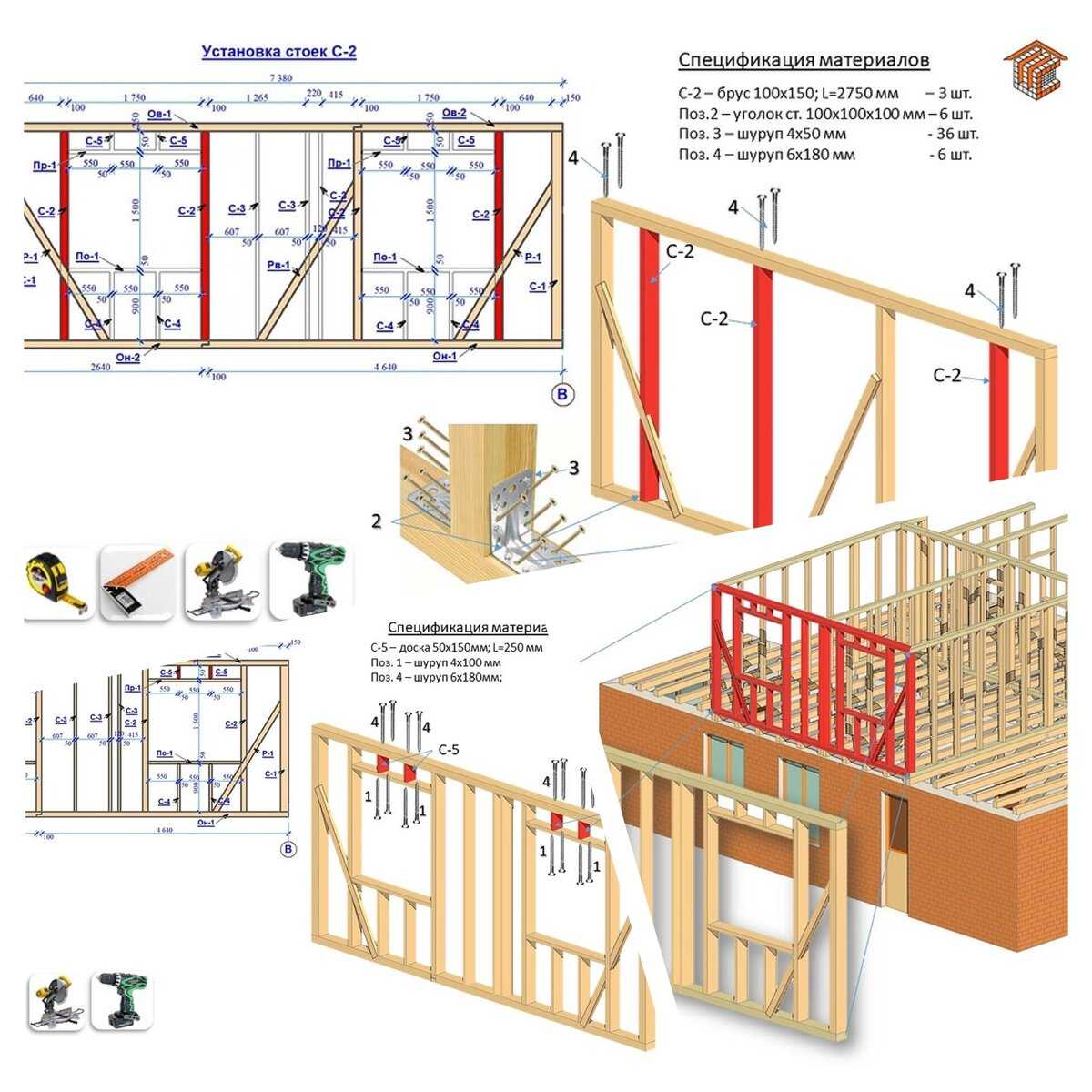

Установка и сечение стоек
Этапы монтажа стоек каркаса включают:
- Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
- Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
- Установку стоек в углах, выравнивание, закрепление временными укосинами.
- Монтаж промежуточных элементов.
- Соединение опор брусом верхней обвязки.
- Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
- Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
- Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.
Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:
- для наружных стен — 150х50 мм, 200х50 мм;
- для внутренних перегородок — 100х50 мм.
Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.
Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.
Укосины или раскосы
Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.
Укосины в каркасе устанавливают наклонно.
Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:
- элементы монтируют с наклоном 40°-60°;
- толщина укосин — не более 1/4 от высоты сечения стойки;
- крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
- укосины врезают заподлицо со стойками, обвязками и перемычками;
- на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
- к стойкам по длине прибивают 2-3 гвоздями.
Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.
Углы каркасного дома
Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.
Чтобы этого не случилось, конструкции формируют одним из четырех способов:
Из двух стоек. Стык двух стен усиливают отделочным уголком.
Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.
Возведение каркаса
Каркас такого строения может быть выполнен как из дерева, так и из металла. Производители каркасов из металла, как правило, доставляют конструкцию в уже собранном виде, иначе придется производить установку и сборку самостоятельно, опираясь на проект.
Если каркас выполнен из металла, то потребуется сварочный аппарат и навыки сварщика
В случае выполнения каркаса из дерева необходимо обратить пристальное внимание на качество древесины, ее породу, долговечность и качество обработки антисептиками
Скелет дома представляет собой вертикальные стойки, зафиксированные с применением ригелей и горизонтальных обвязок. Высоту стоек необходимо тщательно выверить в соответствии с проектом, угловые балки также устанавливаются в соответствии с проектом.

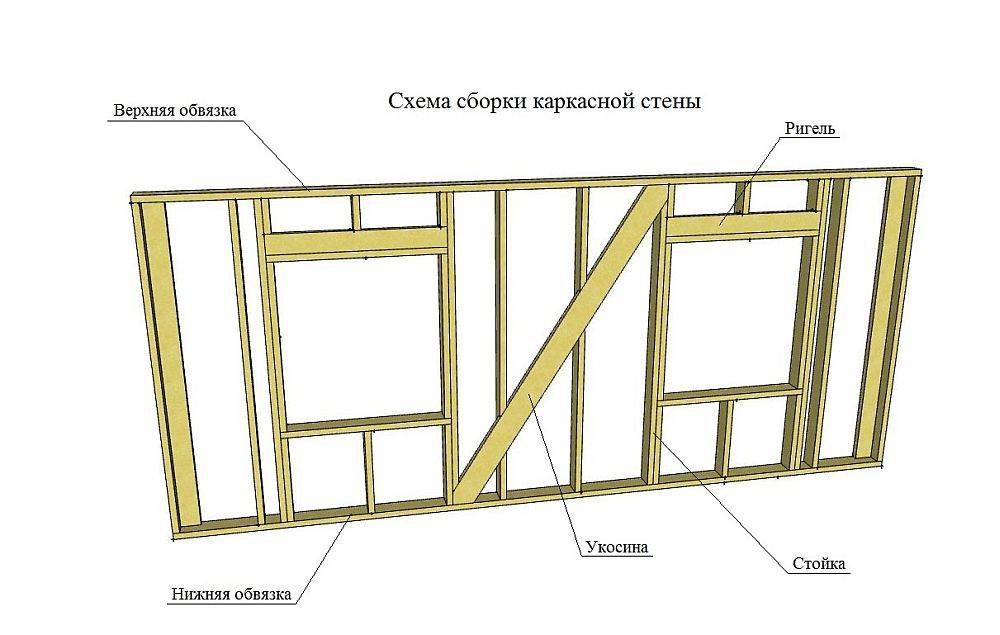

Каркас стен собирается в следующей последовательности:
- Производится нижняя обвязка;
- Каркас для каждой из стен собирается отдельно, после чего в таком виде устанавливаются на подготовленную ранее обвязку;
- На установленные детали каркаса сверху делают вторую обвязку;
- Если в проекте заложен второй этаж, то работы продолжаются в том же порядке;
- Монтаж стропил.
Для повышения прочности конструкции недостаточно использовать только вертикальные или горизонтальные элементы конструкции, для этого потребуется применение укосин и ригелей, так как основная нагрузка идет на углы, их надо особо укрепить.
Выводы
Таким образом мы видим, что каркасный дом по своей сути ничем не хуже, чем дом кирпичный или бетонный. Главное – хорошо его теплоизолировать и гидроизолировать со всех сторон, превратить его в своеобразный термос, из которого тепло не уходит наружу даже через вентиляционную систему.
Естественно, вентиляция нужна, чтобы удалять наружу из «термоса» излишнюю влагу, но чтобы при вентилировании не «выбрасывать» из дома вместе с влагой тепло, следует пользоваться системой рекуперации, в которой исходящий теплый воздух отдает свое тепло свежему воздуху приточному.
Вентиляция
Бетонный пол сам по себе аккумулирует тепло, и когда отопление выключено, он сам начинает обогревать жилище, и в доме будет тепло некоторое время даже в сильные морозы.
Если хорошо подумать над всем вышеизложенным, то можно понять, что репутация каркасного дома для нашей страны принижается специально, и весьма необоснованно.
Дом по каркасной технологии
Если хорошо подумать над всем вышеизложенным, то можно понять, что репутация каркасного дома для нашей страны принижается специально, и весьма необоснованно.
Каркасный дом по основному спектру параметров не хуже, чем многие другие варианты, а по стоимости он гораздо дешевле самого дешевого типа дома, например, газобетонного.
